KX-TS710EX - Teléfono fijo PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Auricular/altavoz USB para llamadas por Internet y conferencias
Marca	Panasonic
Modelo	KX-TS710EX
Dimensiones (Al × An × Pr)	Aprox. 119 mm × 47 mm × 43 mm
Peso	Aprox. 85 g
Alimentación	Mediante cable USB blindado incluido; consumo: reposo 0,47 W, máximo 1,4 W
Interfaz	USB 1.1
Sistemas operativos compatibles	Windows XP, Windows Vista, Mac OS X v10.3.9 Panther
Funciones principales	Altavoz, auricular (teléfono), micrófono con desactivación, ajuste de volumen 6 niveles, indicador de estado (rojo/azul)
Mantenimiento y limpieza	Paño suave y seco; no usar benceno, disolvente ni polvo abrasivo
Condiciones de funcionamiento	Temperatura: 5 °C a 40 °C; humedad relativa: 20% a 80%
Garantía (Francia)	12 meses
Accesorios incluidos	Cable USB blindado

Preguntas frecuentes - KX-TS710EX PANASONIC

¿Cómo conectar el KX-TS710EX a mi ordenador?

Utilice el cable USB blindado incluido. Conéctelo al dispositivo y luego a un puerto USB de su ordenador. El dispositivo se reconoce automáticamente. A continuación, inicie su software de llamadas por Internet.

¿Qué hacer si no sale sonido del altavoz o del auricular?

Verifique que el cable USB esté bien conectado. Reinicie el software de llamadas. Asegúrese de que el dispositivo de audio predeterminado sea « Panasonic KX-TS710 » en la configuración de sonido del ordenador. Verifique también que el volumen no esté silenciado y que el modo mudo esté desactivado.

Mi interlocutor no me oye, ¿qué hago?

Verifique que el cable USB esté correctamente conectado. Asegúrese de que el dispositivo de grabación predeterminado sea « Panasonic KX-TS710 ». Si el indicador está rojo, presione el botón de desactivación del micrófono para apagarlo. Verifique también el volumen de grabación del ordenador.

¿Cómo usar el dispositivo en modo altavoz?

Cierre la cubierta superior. Si el indicador está rojo, presione el botón de desactivación del micrófono hasta que se vuelva azul. Hable con normalidad: el interlocutor le oye a través del micrófono integrado y usted le oye a través del altavoz.

¿Cómo usar el dispositivo como auricular (teléfono)?

Abra la cubierta superior. El micrófono y el auricular están entonces activos. Hable en el micrófono y lleve el auricular al oído. El indicador de estado muestra si el micrófono está activado (azul) o desactivado (rojo).

¿Qué significa el indicador de estado rojo parpadeante?

Un indicador rojo parpadeante indica un error. Desconecte el cable USB del dispositivo y del ordenador, luego vuelva a conectarlo. Si el problema persiste, contacte al servicio postventa de Panasonic.

¿Cómo ajustar el volumen del auricular o del altavoz?

Use los botones de ajuste de volumen (V y Λ) ubicados en el dispositivo. Hay 6 niveles disponibles. Presione varias veces V para disminuir o Λ para aumentar el volumen.

¿Puedo usar el dispositivo como altavoz externo para escuchar música?

Sí, cierre la cubierta superior y asegúrese de que el indicador esté rojo (micrófono desactivado). El dispositivo reproducirá el sonido del ordenador. Para un sonido más nítido, mantenga el micrófono desactivado.

¿Cómo limpiar el auricular KX-TS710EX?

Use un paño suave y seco. No use nunca benceno, disolvente ni polvo abrasivo, ya que podrían rayar la superficie. Evite los paños ásperos.

¿Cuáles son las condiciones ambientales recomendadas para el uso?

El dispositivo debe usarse en un rango de temperatura de 5 °C a 40 °C y una humedad relativa del 20 % al 80 %. Evite la exposición directa al sol, el humo, el polvo, las vibraciones y las fuentes de calor.

MANUAL DE USUARIO KX-TS710EX PANASONIC

Manual de instrucciones

Teléfono con altavoz manos libres, conector tipo USB

Modelo n° KX-TS710EX

• Lea detenidamente el Manual de instrucciones antes de utilizar la unidad y guárdelo para futuras consultas.
• Asegúrese de utilizar el cable USB incluido con la unidad.

Características más destacadas .... 3

Requisitos de sistema para el ordenador.... 3

Información sobre accesorios 4

Para un rendimiento óptimo....4

Preparación

Instalación (conexión a un ordenador)....6

Controles 6

Uso de la unidad

Indicador de estado 7

Funcionamiento 7

Información de utilidad

Solución de problemas....9

Aviso de seguridad importante. 11

Especificaciones 11

Garantía (solo para usuarios de España) 12

Introducción

Gracias por comprar el teléfono con altavoz manos libres, conector tipo USB de Panasonic.

Características más destacadas

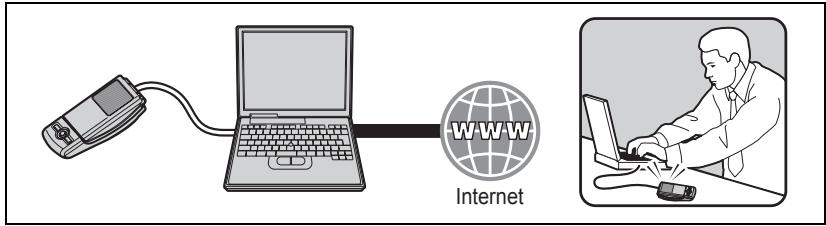

■ Ideal para realizar llamadas gratuitas a través de Internet o conferencias de grupo

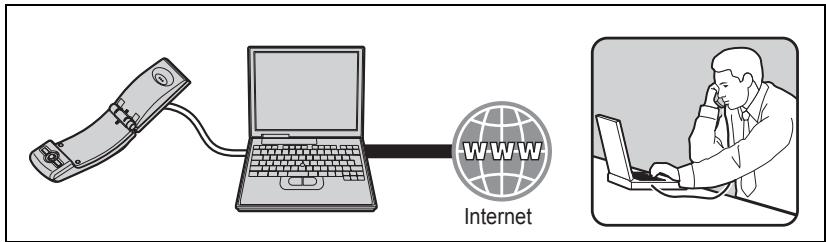

■ Abra la cubierta superior para usar de forma convencional en conversaciones privadas

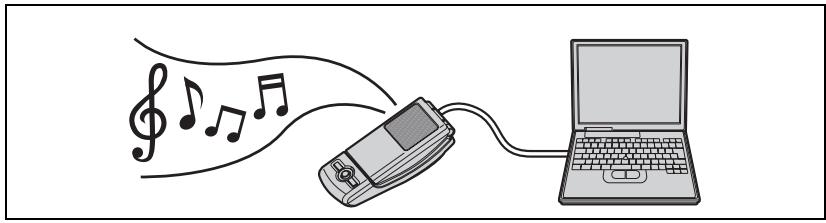

■ Ideal para disfrutar de la música

■ Fácil de instalar en el ordenador

Requisitos de sistema para el ordenador

Se deben cumplir los siguientes requisitos de sistema para poder utilizar la unidad.

Elemento	Descripción
Sistema operativo	Microsoft® Windows® XP, Microsoft Windows Vista® o Mac OS X v10.3.9 Panther
Otros	Interfaz USB (1.1) o superior

<3>

Información sobre accesorios

Componentes que se incluyen

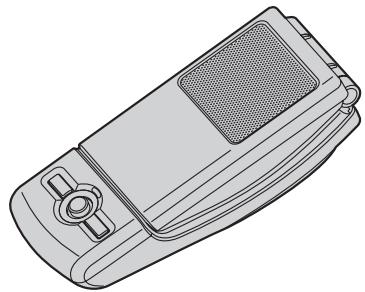

Teléfono con altavoz manos libres,conector tipo USB

□ Cable USB

N° de pieza PQJA10207Z

Para un rendimiento óptimo

Acerca del entorno

• Mantenga el producto lejos de elementos eléctricos que generen ruido, como fluorescentes o motores.
• El producto no se debe exponer al humo excesivo, el polvo, las altas temperaturas ni las vibraciones.
• El producto no se debe exponer a la luz solar directa.
• No coloque objetos pesados sobre el producto.
• Cuando deje el producto sin utilizar durante un período de tiempo largo, desconecte el producto del ordenador.
• Mantenga el producto alejado de fuentes de calor como radiadores, cocinas, etc. Tampoco debe estar situado en lugares en los que la temperatura sea inferior a 5 °C o superior a 40 °C. También deben evitarse los sótanos húmedos.

Conexiones

• Conecte la unidad al puerto USB del ordenador. Para conseguir un rendimiento óptimo, no conecte más de una unidad a un único ordenador ni la unidad al ordenador mediante un concentrador.
• La unidad puede no apagarse y consumir electricidad independientemente de que el ordenador esté apagado o en modo de suspensión. Al conectar o desconectar la unidad de un ordenador activo, la unidad se enciende o se apaga. Se recomienda desconectar la unidad del ordenador cuando no se esté utilizando.

Cuidado rutinario

• Para limpiar el producto, utilice un trapo suave y seco. La superficie externa del producto se puede arañar si la limpia o la frota con un trapo rígido.
• No utilice benceno, disolvente ni ningún polvo abrasivo.

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos (①, ②, ③) en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por

favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

Informacion sobre la Eliminación en otros Países fuera de la Unión Europea

Estos símbolos (①, ②, ③) sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Nota sobre el símbolo de la bateria

Este símbolo (②) puede ser usado en combinación con un símbolo químico (③). En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

Preparación

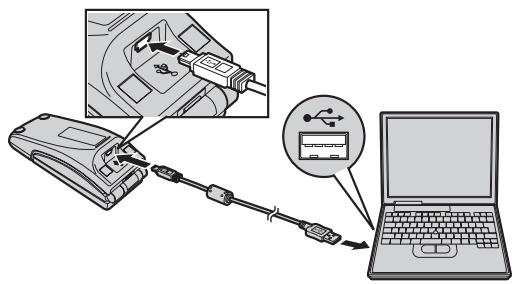

Instalación (conexión a un ordenador)

• Inicie el software de la aplicación que desea utilizar con la unidad después de la instalación.
  Conecte el cable USB incluido a la unidad y al ordenador.
• El indicador de estado se ilumina en rojo cuando el ordenador está encendido. Si la cubierta superior está abierta, el indicador de estado se ilumina en azul (página 7).
• Para garantizar el cumplimiento continuo del límite de emisiones, utilice únicamente el cable USB blindado incluido.

Para desconectar la unidad

Desenchufe el cable USB del ordenador.

Controles

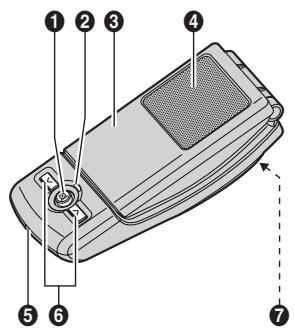

Cubierta superior cerrada

① 【☒】(Silenciador del micrófono)
② Indicador de estado
③ Cubierta superior
4 Altavoz

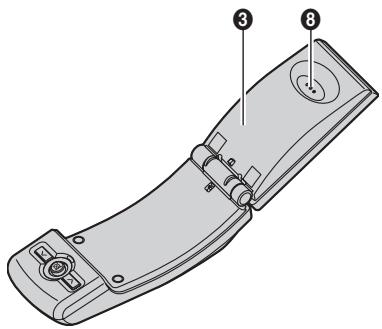

Cubierta superior abierta

⑤ Micrófono
⑥ Botones de volumen (【∨】【∧】)
⑦ Puerto USB
⑧ Auricular

Estado de la luz	Significado	Modo de funcionamiento/ ejemplo de uso
Rojo	El micrófono esta silenciado (página 8).– Cubierta superior cerrada: preparado para recibir sonido en el altavoz.– Cubierta superior abierta: preparado para recibir sonido en el auricular.	Altavoz externo/reproductor de música
Azul	El micrófono está encendido.– Cubierta superior cerrada: preparado para hablar y recibir sonido en el altavoz.– Cubierta superior abierta: preparado para hablar y recibir sonido en el auricular.	Altavoz o unidad portátil/teléfono
Parpadea en rojo	Error. Consulte página 10.	-
OFF (apagado)	El ordenador está apagado o en modo de suspensión.	-

Funcionamiento

Uso del auricular en llamadas

Abra la cubierta superior y hable.

- Para cambiar al altavoz, cierre la cubierta superior y pulse [☒] hasta que el indicador de estado se ilumine en azul.

Uso del altavoz en llamadas

Cierre la cubierta superior y hable. Cuando el indicador de estado se ilumine en rojo, pulse 【☒】 para desactivar el silenciador del micrófono (página 8). A continuación, el indicador se iluminará en azul.

• Hable alternativamente con la otra persona.
• Para cambiar al auricular, abra la cubierta superior.

Nota:

• Utilice el altavoz en un entorno tranquilo.
• La unidad está diseñada para utilizarse en el modo de altavoz mientras está junto al ordenador. La unidad no está diseñada para utilizarse junto a la oreja en el modo de altavoz (al cerrar la cubierta superior).

Uso de la unidad como altavoz externo del ordenador

Puede escuchar los sonidos del ordenador a través del altavoz de la unidad cuando la cubierta superior está cerrada.

- Pulse 【☒】 hasta que el indicador de estado se ilumine en rojo para activar el silenciador del micrófono a fin de obtener un sonido más claro.

Ajuste del volumen del auricular/altavoz

Hay 6 niveles disponibles.

Pulse [V] o [∧] varias veces.

Silenciador del micrófono

Mientras el silenciador del micrófono está activado, puede oír a la otra persona pero ésta no puede oírle. Además, el sonido es más claro cuando se utiliza la unidad como altavoz externo. Para activar la función, pulse [☒] hasta que el indicador de estado se ilumine en rojo.

- Pulse [☒] otra vez para desactivar la función. La función se desactiva también al abrir la cubierta superior y permanece desactivada hasta que se vuelve a cerrar.

<8>

Solución de problemas

Problema

Causa y solución

El altavoz/auricular no suena.

El software de la aplicación que desea utilizar con la unidad se ha iniciado antes de instalar la unidad. Reinicie el software de la aplicación.El cable USB está conectado a la unidad y al ordenador de forma incorrecta. Conéctelo.Asegúrese de que el volumen de reproducción del dispositivo de audio del ordenador está ajustado al máximo y de que no se ha seleccionado el modo silencio.Puede que la unidad no esté seleccionada como el dispositivo de audio del ordenador. Confirme la configuración del ordenador de la siguiente forma.Ejemplo: Windows XP1 Haga clic en “Inicio” y a continuación en “Panel de control”.2 Haga clic en “Dispositivos de sonido, audio y voz”.→ Haga clic en “Dispositivos de sonido y audio”.→ Haga clic en la ficha “Audio”.3 Asegúrese de que el dispositivo predeterminado de “Reproducción de sonido” sea “Panasonic KX-TS710”.Puede que la unidad no funcione correctamente dependiendo de la alimentación del puerto USB del ordenador. Si este es el caso y el ordenador tiene varios puertos USB, se recomienda que pruebe con otros puertos USB.

Información de utilidad

Problema	Causa y solución
La otra persona no puede oírle.	El software de la aplicación que desea utilizar con la unidad se ha iniciado antes de instalar la unidad.Reinicie el software de la aplicación.El cable USB está conectado a la unidad y al ordenador de forma incorrecta. Conéctelo.Asegúrese de que el volumen de reproducción del dispositivo de audio esté ajustado al máximo.Si el indicador de estado se ilumina en rojo, pulse【×】para desactivar el silenciador del micrófono.Puede que la unidad no esté seleccionada como el dispositivo de audio del ordenador. Confirme la configuración del ordenador de la siguiente forma.Ejemplo:Windows XP1 Haga clic en “Inicio” y a continuación en “Panel de control”.2 Haga clic en “Dispositivos de sonido, audio y voz”.→ Haga clic en “Dispositivos de sonido y audio”.→ Haga clic en la ficha “Audio”.3 Asegúrese de que el dispositivo predeterminado de “Grabación de sonido” sea “Panasonic KX-TS710”.Puede que la unidad no funcione correctamente dependiendo de la alimentación del puerto USB del ordenador. Si este es el caso y el ordenador tiene varios puertos USB, se recomienda que pruebe con otros puertos USB.
El indicador de estado parpadea en rojo.	Desenchufe el cable USB del ordenador y de la unidad y, a continuación, vuelva a conectarlo. Si el indicador de estado sigue parpadeando en rojo, puede que haya un problema en la unidad. Póngase en contacto con el personal de servicio de Panasonic.
El indicador de estado está apagado.	Asegúrese de que el cable USB está conectado correctamente a la unidad y al ordenador.El ordenador está apagado o en modo de suspensión.

Aviso de seguridad importante

• Panasonic no acepta ninguna responsabilidad ni proporciona garantía por los problemas de seguridad que se produzcan:
• si la configuración de seguridad de Internet no estaban definidos durante el uso.
• si se utilizó software de comunicación VoIP (voz sobre protocolo de Internet).

Especificaciones

Condiciones de funcionamiento	5 °C – 40 °C, 20 % – 80 % de humedad relativa (seco)
Dimensiones	Aprox. altura 119 mm × anchura 47 mm × profundidad 43 mm
Masa (peso)	Aprox. 85 g
Consumo de energía	Modo de reposo: Aprox. 0,47 WMáximo: Aprox. 1,4 W
Suministro de energía	Alimentación USB
Interfaz	USB: 1.1

Nota:

• El diseño y las especificaciones pueden modificarse sin previo aviso.
• Las ilustraciones de este manual de instrucciones pueden diferir ligeramente de las del producto real.

Marcas comerciales

• Microsoft, Windows y Windows Vista son marcas comerciales registradas o marcas comerciales de Microsoft Corporation en Estados Unidos y/o en otros países.
• Mac OS es una marca comercial de Apple Inc., registrada en EE.UU. y en otros países.
• Todas las demás marcas que se identifican aquí son propiedad de sus respectivos propietarios.

Información de utilidad

Garantía (solo para usuarios de España)

El documento de garantía debe ser sellado por el distribuidor. Recuerde que en caso de precisar atención técnica, deberá presentarlo debidamente cumplimentado. Conserve esta página.

Panasonic

Sello distribuidor

APARATO

	MODELO	N'DE SERIE
Eq. principal
Accesorio 1
Accesorio 2
Accesorio 3
FECHA DE VENTA
COMPRADOR
DIRECCIÓN
POBLACIÓN		CP

La garanta sin cumplimentar será nula a todos los efectos

PANASONIC ESPAÑA, S.A. SERVICIO TÉCNICO CENTRAL

WTC Almeda Park Plaza de la Pau s/n Edificio 8 planta baja

08940 Cornellá de Llobregat (Barcelona)

Tel. [phone] - Fax [phone]

www.panasonic.es

Si precisa asistencia técnica, nuestro Servicio Técnico Central, o el distribuidor donde adquirió el producto, le orientará sobre la red de servicios técnicos.

CONDICIONES GENERALES

Los plazos de vigencia de esta garantía son los siguientes (el plazo se contará a partir de la fecha de compra):

a) 2 AÑOS para todos los productos.

b) 6 MESES para los accesorios. Es indispensable que en la tarjeta de garantía conste el modelo y número de serie de los mismos, junto a los datos del equipo principal.

Condiciones de validez de la garantía:

1. Reparación gratuita, en nuestros Servicios Técnicos Autorizados, de cualquier componente averiado por un eventual defecto de fabricación, incluidas la mano de obra necesaria para dicha reparación, la reposición del software preinstalado de Panasonic y la puesta a punto del aparato. El teléfono de atención a usuarios es el 902 15 30 60.
2. La garantía no incluye las instalaciones, las puestas en marcha ni las intervenciones en softwares instalados por terceros o con licencias conferidas por terceros, así como tampoco la limpieza o mantenimiento periódico del producto, ni la sustitución de consumibles y piezas defectuosas por desgaste natural debido a un uso inapropiado

3. Almacenamiento de datos informáticos. Es responsabilidad del usuario hacer copias de seguridad de los programas de software, datos o información almacenada en cualquier dispositivo de almacenamiento (discos duros, tarjetas de memoria y otros). Si durante el proceso de reparación, el contenido del disco duro o de cualquier otro dispositivo de almacenamiento de datos se alterara, borrara, modificara o perdiera, Panasonic España, S.A. y sus Servicios Técnicos Autorizados no se hacen responsables de los efectos producidos en ellos.
   Los discos duros u otros dispositivos de almacenamiento reemplazados bajo esta garantía serán suministrados con el software o datos originales de fábrica, y no contendrán el software o los datos instalados por terceros.

4. En el caso de que la avería obedezca a un uso indebido o a causas ajenas al normal uso del aparato, si el mismo hubiese sido reparado o modificado por personas ajenas a nuestros Servicios Técnicos Autorizados, si su número de serie no coincidiese con el reseñado al dorso de este escrito, o si se comprobase que realmente fue vendido con anterioridad a la fecha reseñada en esta garantía, el aparato en cuestión quedaría automáticamente excluido de los beneficios de la misma. En tales casos, indefectiblemente, la correspondiente reparación sería a cargo del cliente.

5. El Servicio Técnico Autorizado podrá exigir la presentación del justificante de compra del aparato junto con este documento, por lo que se recomienda su conservación durante el plazo de validez de la garantía. Esta garantía no afecta a los derechos estatutarios del consumidor amparados por la legislación vigente aplicable.

Mantenga un registro de la siguiente información para referencias futuras.

N° de serie

Fecha de compra

(inscrita en la parte inferior de la unidad)

Nombre y dirección del distribuidor

Coloque su recibo de compra aquí.

Teléfono de atención al cliente N°

(solo para usuarios de España): 902 15 30 60

Departamento de ventas:

Panasonic ESPAÑA, S.A.

Teléfono atención usuario: 902 15 30 60

www.panasonic.es

Este material es propiedad de Panasonic Communications Co., Ltd. y sólo se puede reproducir para uso interno. Cualquier otro tipo de reproducción, total o parcial, está prohibida sin el consentimiento por escrito de Panasonic Communications Co., Ltd.

© 2008 Panasonic Communications Co., Ltd. Todos los derechos reservados.

<14>
