Flex AE80B - Admirador BROAN - Manual de uso y guía de instrucciones gratis

Marca	Broan
Modelo	Flex AE80B
Tipo de producto	Ventilador de techo / pared
Serie	Roomside / FlexMC
Uso recomendado	Ventilación general
Alimentación eléctrica	120 Vca, monofásico
Caudal de aire ajustable (algunos modelos)	50, 80 o 110 PCM (pies cúbicos por minuto)
Diámetro de conducto recomendado	10 cm (4 pulg) redondo
Dimensiones de la caja (corte)	24,8 cm x 26,7 cm (9¾ pulg x 10½ pulg)
Altura de montaje mínima para instalación mural	2,4 m (8 pies) sobre el piso

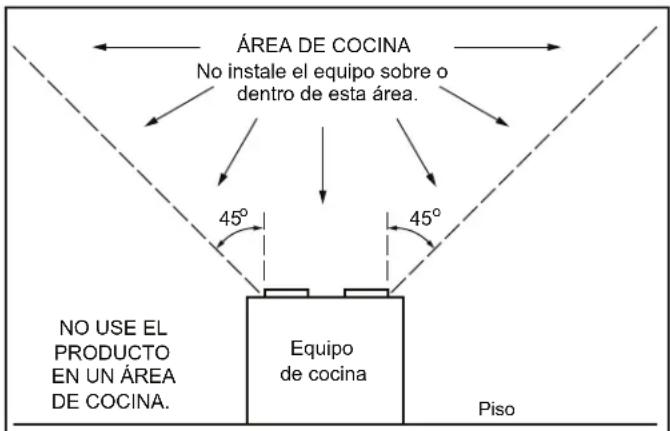

Zona prohibida (sobre una estufa)	No instalar en la zona de cocción (45° a cada lado)
Instalación sobre una bañera/ducha	Sí (solo techo) con interruptor diferencial de fuga a tierra
Tipo de motor	Lubricado permanentemente, sin mantenimiento
Mantenimiento y limpieza	Limpiar el interior con una aspiradora con cepillo para polvo
Piezas de repuesto disponibles	Conjunto de ventilador (motor + rueda de álabes), rejilla, compuerta/conector de conducto
Garantía / Asistencia técnica	Broan-NuTone: EE.UU. 800-558-1711, Canadá 800-567-3855
Conectividad / Control	Interruptor de encendido/apagado (se vende por separado), módulo controlador serie Flex
Evacuación de aire	Debe siempre expulsar el aire al exterior
Material / Acabado	Caja metálica, rejilla de plástico o metal según modelo
Peso aproximado	Aproximadamente 3 kg (estimado)

Preguntas frecuentes - Flex AE80B BROAN

¿Dónde puedo instalar el ventilador Flex AE80B?

El ventilador se puede instalar en el techo o en la pared (a al menos 2,4 m del suelo). También se puede instalar sobre una bañera o ducha si está en el techo y protegido por un interruptor diferencial.

¿Qué tipo de conducto debo usar?

Use un conducto redondo de 10 cm (4 pulg) de diámetro. Se incluye un conector de 4 a 6 pulg (10 a 15 cm) con algunos modelos. Para un rendimiento óptimo, use conductos lo más cortos y rectos posible.

¿Cómo limpiar el ventilador?

Baje o retire la rejilla, luego limpie el interior con una aspiradora con cepillo para polvo. El motor está lubricado permanentemente y no necesita aceite.

¿Qué hacer si el ventilador se vuelve ruidoso?

Verifique que el aparato esté limpio y que las aspas estén equilibradas. Si los cojinetes del motor son anormalmente ruidosos, reemplace el conjunto del ventilador (motor y rueda de álabes).

¿Puedo usar este ventilador en una cocina?

No, este ventilador está diseñado solo para ventilación general. No lo instale en la zona de cocción (a menos de 45° del aparato de cocción) ni lo use para extraer vapores o materias peligrosas.

¿Cómo ajustar el caudal de aire (CFM)?

Algunos modelos permiten seleccionar 50, 80 o 110 PCM mediante un selector en la caja. Consulte el manual para los ajustes específicos.

¿Cuál es la potencia eléctrica requerida?

El ventilador funciona con una alimentación estándar de 120 Vca. Debe conectarse a un circuito protegido por un interruptor diferencial si se instala sobre una bañera o ducha.

¿Puedo instalar el ventilador yo mismo?

La instalación y los trabajos eléctricos deben ser realizados por una persona calificada, de acuerdo con las normas vigentes. Asegúrese de cortar la alimentación antes de cualquier intervención.

¿Cuáles son las dimensiones de corte para una renovación?

La abertura debe ser de 24,8 cm (9¾ pulg) en sentido paralelo a las vigas y de 26,7 cm (10½ pulg) en sentido perpendicular. Puede haber una plantilla de corte en el embalaje.

¿Dónde puedo encontrar piezas de repuesto o asistencia?

Visite Broan-NuTone.com o llame al 800-558-1711 (EE.UU.) o al 800-567-3855 (Canadá) para piezas, garantía o asistencia técnica.

MANUAL DE USUARIO Flex AE80B BROAN

1. Use la unidad solo de la manera indicada por el fabricante. Si tiene preguntas, comuníquese con el fabricante a la dirección o al número telefónico que se incluye en la garantía.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el suministro eléctrico en el panel de servicio y bloquee los medios de desconexión del servicio para evitar que la electricidad se reanude accidentalmente. Cuando no sea posible bloquear los medios de desconexión del servicio, fije firmemente una señal de advertencia (como una etiqueta) en un lugar visible del panel de servicio.
3. El trabajo de instalación y el cableado eléctrico deben estar a cargo de personal capacitado, de acuerdo con todos los códigos y normas correspondientes, que incluyen los códigos y las normas de construcción especifi cos sobre protección contra incendios.
4. Es necesario que haya sufi ciente aire para que se lleve a cabo una combustión y una extracción adecuadas de los gases a través del tubo de humos (chimenea) del equipo quemador de combustible, con el fin de evitar el contratiro. Siga las directrices y las normas de seguridad del fabricante del equipo de calefacción, como las publicadas por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), la Sociedad Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado (American Society for Heating, Refrigeration and Air Conditioning Engineers, ASHRAE) y las autoridades de los códigos locales.
5. Al cortar o perforar a través de la pared o del cielo raso, tenga cuidado de no dañar el cableado eléctrico ni otros servicios ocultos.
6. Los ventiladores con conductos siempre deben ventearse hacia el exterior.

Si desea consultar la declaración de garantía, repuestos de servicio, apoyo técnico o para registrar su producto, visite nuestro sitio web o llame:

En Estados Unidos: - Broan-NuTone.com 800-558-1711.

En Canadá - Broan-NuTone.ca 800-567-3855.

1. Esta unidad puede instalarse sobre una tina o ducha siempre que se conecte a un GFCI (interruptor de circuitos para fallas a tierra) en un circuito de derivación protegido (solo en instalación de cielo raso).
2. Esta unidad debe estar conectada a tierra.

PRECAUCIÓN

1. Solo para usarse como medio de ventilación general. No debe usarse para la extracción de materiales y vapores peligrosos o explosivos.
2. Este producto se puede instalar en una pared si se va a montar a 8 pies (2.4 m) o más sobre el suelo.
3. Para evitar daños a los cojinetes del motor y rotores ruidosos o desbalanceados, mantenga la unidad de potencia protegida contra rociados de yeso, polvos de construcción, etc.
4. Lea la etiqueta de especificaciones del producto para ver información y requisitos adicionales.

LIMPIEZA Y MANTENIMIENTO

Para lograr un funcionamiento silencioso y efi ciente, una larga vida y la apariencia atractiva del producto, baje o retire la rejilla y aspire el interior de la unidad con el accesorio del cepillo para polvo.

El motor está permanentemente lubricado y nunca necesitará ponerle aceite. Si los cojinetes del motor presentan ruido excesivo o inusual, reemplace el conjunto del ventilador (incluye el motor y el rotor).

FUNCIONAMIENTO

Accione el ventilador mediante un interruptor de encendido/apagado.

Consultar el catálogo Broan para obtener la línea de accesorios/de controles completa que hace posible adaptar adecuadamente estos ventiladores de acuerdo a sus necesidades.

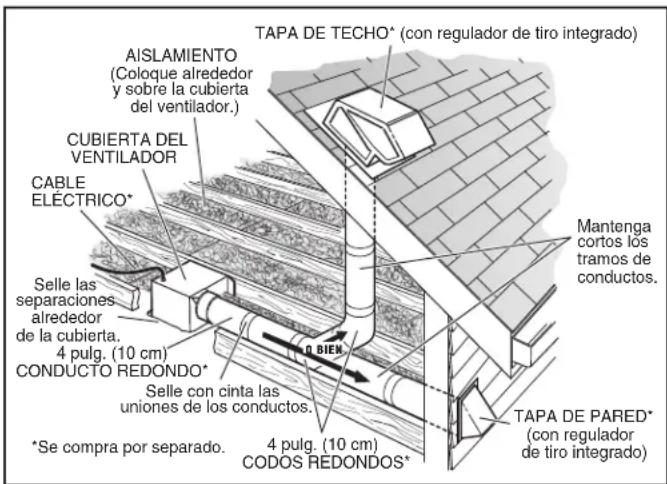

- IMPORTANTE - Los conductos desde este ventilador hacia el exterior del edifi cio tienen un gran efecto sobre el fl ujo de aire, el ruido y el uso de energía del ventilador. Utilice el tramo de conductos más corto y recto posible para obtener un desempeño óptimo y evite instalar el ventilador con conductos menores que los recomendados. El aislamiento alrededor de los conductos puede reducir la pérdida de energía e inhibir el desarrollo de moho. Los ventiladores instalados en conductos existentes podrían no obtener el fl ujo de aire nominal.

OPCIÓN - Para montar la cubierta en cualquier lugar de la estructura del cielo raso: utilice el juego de barra de suspensión opcional (se vende por separado en su distribuidor local o en el sitio web). Siga las instrucciones de montaje incluidas en el juego.

TODAS LAS INSTALACIONES

1

Retire todo el material de empaque, desconecte y retire el soplador de la cubierta del ventilador.

Retire el panel de cableado de la cubierta del ventilador (si ya está instalado).

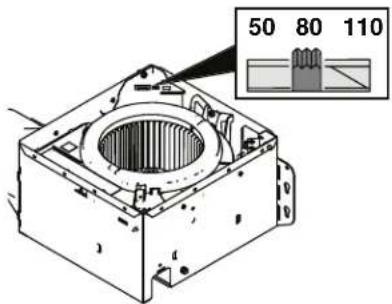

Soloalgunosmodelos: Seleccione 50, 80 o

110 CFM con base en el tamaño de la habitación y el fl ujo de aire deseado.

4

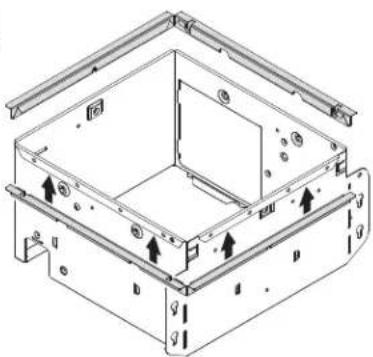

Solo algunos modelos: Se pueden fi jar un par de bridas a la cubierta sí así lo desea o se requiere.

Coloque a presión las dos bridas debajo del borde doblado de la cubierta (en los cuatro lados).

Para instalaciones de conversión: pase a la página 11.

INSTALACIÓN NUEVA

5

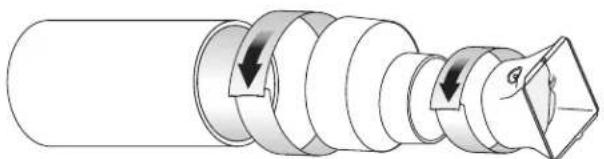

Acople el conector del regulador de tiro/conducto a la cubierta del ventilador.

Empuje el conector a través de la abertura desde el interior de la cubierta. Enganche las lengüetas y fíjelas con el tornillo incluido en la bolsa de piezas.

6

Monte la cubierta en la estructura del cielo raso.

Asegúrese de que la parte inferior de la cubierta quede al ras con el cielo raso terminado.

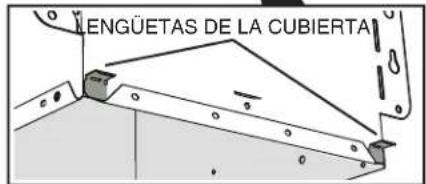

Para ubicar adecuadamente con material de cielo raso de 1/2 pulg. (13 mm): doble las lengüetas de la cubierta (por el exterior de la cubierta) para que se ajusten contra la parte inferior de la vigueta.

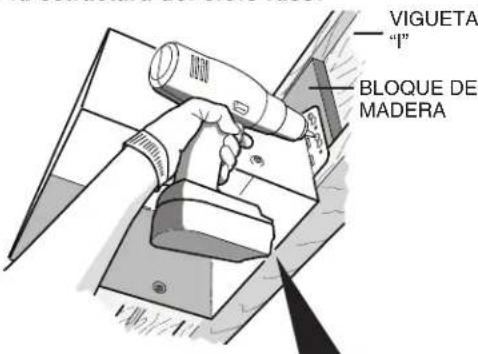

Fije la cubierta por las orejetas de montaje con los sujetadores adecuados. Si va a montar la cubierta a la vigueta "l", utilice un bloque de madera como se muestra.

7

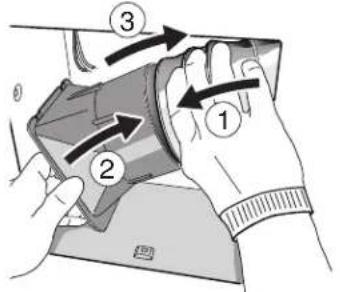

Conecte el conducto redondo de 4 pulg. (10 cm).

Un expansor de 4 a 6 pulg. es provisto con algunos modelos.

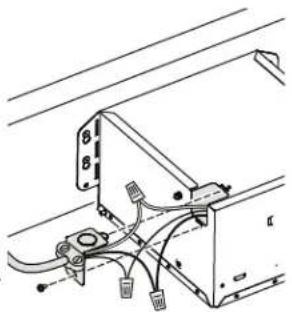

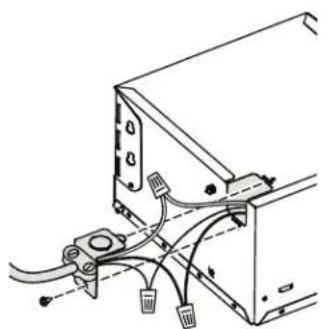

Conecte el cableado.

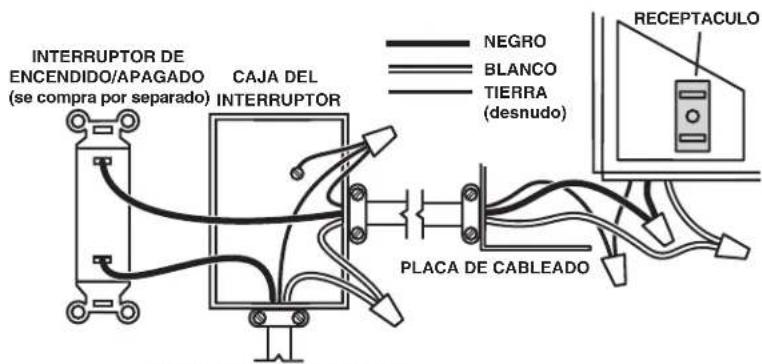

Conecte el cable eléctrico a la placa de cableado (de la bolsa de piezas) usando un conector aprobado por UL. Conecte el cableado de la casa al cableado del ventilador. Consulte los detalles de la conexión en el diagrama de cableado. Use un tornillo (de la bolsa de piezas) para asegurar la placa de cableado a la cubierta del ventilador. Vuelva a instalar el panel de cableado y fijelo con el tornillo de la bolsa de piezas.

Termine el cielo raso. Después continúe con el paso 10.

INSTALACIÓN DE CONVERSIÓN

5

Quite el ventilador viejo y prepare el cielo raso.

De ser necesario, agrande la abertura del cielo raso a 9 ¾ pulg. (24.8 cm) (paralela a la vigueta) por 10 ½ pulg. (26.7 cm) (perpendicular a la vigueta). (Algunos modelos tienen una plantilla recortada en el lateral del cartón o en el embalaje de la rejilla).

Doble las orejetas de montaje planas contra la cubierta.

Generalmente, las carcasas de los ventiladores existentes están unidas a la estructura:

• con tornillos, clavos o grapas, que se deben quitar.
• con ganchos o rieles que están sujetos a las viguetas y que deben quitarse junto con la carcasa.
  Puede ser necesario utilizar una barra de palanca para quitar la carcasa vieja.
  Deje los conductos existentes y el cableado en su lugar.

7

Conecte el cableado.

Conecte el cable eléctrico a la placa de cableado (de la bolsa de piezas) usando un conector aprobado por UL. Conecte el cableado de la casa al cableado del ventilador. Consulte los detalles de la conexión en el diagrama de cableado. Use un tornillo (de la bolsa de piezas) para asegurar la placa de cableado a la cubierta del ventilador. Vuelva a instalar el panel de cableado y fijelo con el tornillo de la bolsa de piezas.

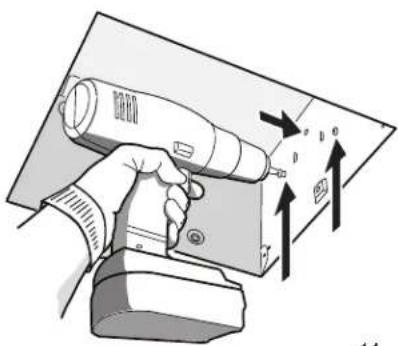

Monte el ventilador en la estructura del cielo raso.

Monte la cubierta en la estructura del cielo raso con los sujetadores adecuados en los lugares mostrados.

Conecte el conducto redondo de 4 pulg. (10 cm).

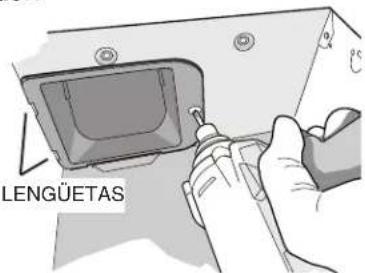

①Tire del conducto existente a través de la abertura de descarga de la cubierta y ②péguelo con cinta al conector del conducto. ③Pase el conector/conducto de vuelta a través de la abertura. Enganche las lengüetas y ④fíjelas con el tornillo incluido en la bolsa de piezas.

Continúe con el paso 10.

TODAS LAS INSTALACIONES

10

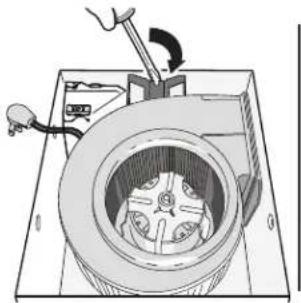

Instale el soplador.

Instale de nuevo el soplador que quitó en el Paso 1. Asegure el soplador con 2 tornillos de la bolsa de piezas. Conecte el soplador en el receptáculo negro.

Ventilador Serie Flex™

SOLAMENTE: Conecte el enchufe de 5 cables en el módulo del controlador.

Comprima los resortes de la rejilla e introdúzcalos en las ranuras del soplador. Empuje la rejilla contra el cielo raso.

Si el resorte de la rejilla se desprende de la misma, vuelva a colocarlo en su lugar tal y como se muestra.

Dependiendo del modelo, su rejilla puede ser diferente.

DIAGRAMA DE CABLEADO

LÍNEA DE ENTRADA DE 120 VCA
