Marca	Quantum
Modelo	Turbo SC
Tipo de producto	Batería para flash (categorizada como disco duro externo)
Tecnología de batería	Níquel-metal-hidruro (NiMH)
Tensión de entrada del cargador	100-240 V CA
Tiempo de carga completa	Aproximadamente 2 horas
Indicador de carga	Indicador de potencia de 4 niveles (25%, 50%, 75%, 100%)
Número máximo de destellos consecutivos a plena potencia	36 destellos (antes de enfriamiento)
Alimentación del flash	Sí, mediante cable dedicado (compatible con Quantum Qflash)
Compatibilidad de cables	No compatible con cables de las series SD y CD
Modos de transporte	En el cinturón (clip) o al hombro (bandolera)
Seguridad	No desmontar, alta tensión, mantener alejado de niños y objetos metálicos
Mantenimiento	Recargar la víspera del uso, a temperatura ambiente
Accesorios incluidos	Cargador universal (modelo según país), clip para cinturón, bandolera
Accesorios opcionales	Cargadores adicionales, cables de alimentación, conector doble QT48, extensión QT49
Reparabilidad	Devolver únicamente a vendedores o distribuidores autorizados de Quantum

Preguntas frecuentes - Turbo SC QUANTUM

¿Qué tipo de batería utiliza el Turbo SC?

El Turbo SC utiliza una batería de níquel-metal-hidruro (NiMH) de última generación, que ofrece gran potencia, sin efecto memoria y larga duración.

¿Cuánto tiempo se tarda en cargar completamente el Turbo SC?

Una carga completa dura aproximadamente 2 horas con el cargador universal incluido.

¿Cómo saber si la batería se está cargando?

El diodo de carga amarillo se enciende cuando el cargador está conectado. El indicador de potencia muestra el progreso: los LEDs verdes parpadean y luego permanecen encendidos a medida que la carga aumenta.

¿Qué significa el parpadeo del LED verde del 25%?

Cuando el LED verde del 25% parpadea, indica que la carga restante es inferior al 25% y que los dispositivos externos ya no reciben alimentación. Es necesario recargar la batería.

¿Puedo usar otro cargador que no sea el incluido?

No, es imperativo usar únicamente el cargador universal incluido (modelos TCRUS, TCRE, TCRUK o TCRA según su región). El uso de otro cargador corre el riesgo de dañar el Turbo SC.

¿El Turbo SC es compatible con todos los flashes?

Es compatible con los flashes Quantum Qflash y otras marcas mediante cables específicos. No es compatible con los cables de las cámaras de las series SD y CD.

¿Cómo mantener la batería para prolongar su vida útil?

Recargue la batería la noche anterior a cada uso para obtener la máxima capacidad. Evite exponerla a temperaturas extremas y no permita que la batería se descargue por completo durante largos períodos.

¿Qué hacer si el indicador del flash parpadea?

Un parpadeo del indicador de flash amarillo significa que ya no hay alta tensión. Verifique el cable de alimentación del flash: puede estar dañado o mal conectado.

¿Cómo llevar el Turbo SC?

El Turbo SC se puede llevar en el cinturón gracias al clip integrado o al hombro con la bandolera incluida. El clip para cinturón es desmontable.

¿Dónde puedo encontrar accesorios adicionales?

Consulte el sitio web www.qtm.com, su distribuidor o contacte directamente a Quantum para conocer los últimos accesorios disponibles (cables, cargadores, conectores).

MANUAL DE USUARIO Turbo SC QUANTUM

La Turbo SC utiliza la última tecnología en batería Níquel Metal Hidruro. La batería produce descargas de alta potencia para un reciclado rápido de flash, gran capacidad, sin efecto memoria, y larga duración. ¡La batería Quantum NiMH, además, pesa menos que otras baterías de alta potencia!

2. ADVERTENCIA Y PRECAUCIONES:

• No abrir la Turbo SC, puede producir descarga de alto voltaje.
• Entregar los equipos defectuosos únicamente a los distribuidores autorizados de Quantum.
• Mantener fuera del alcance de los niños.
• Apagar la Turbo SC antes de quitar o poner cables.
• No exceder el máximo de disparos consecutivos a plena potencia (ver instrucciones del flash, o bien 36 disparos). Dejar el flash en reposo hasta que se enfríe. Nota: No hay límite para el Qflash de Quantum.

3. GUÍDA RAPÍDA

Para obtener los mejores resultados cargue su Turbo SC la noche antes de cada uso. La naturaleza de las baterías de Níquel Metal Hidruro es lo que las hace perder una porción de la carga cada día. Cargando la noche anterior o justo antes de su uso asegura máxima capacidad para su trabajo.

El indicador de carga proporciona una información fiable del estado del estado de la batería, así como el progreso de la recarga. Cuando se utilizan flashes, los indicadores verdes se apagan a medida que se consume la batería. Cuando solo luce un indicador verde quiere decir que queda menos del 25% de la capacidad de la batería.

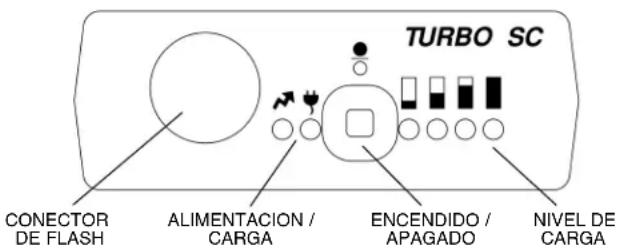

TURBO SC CONECTOR DE FLASH ALIMENTACION / CARGA ENCENDIDO / APAGADO NIVEL DE CARGA

Cuando esta única luz [☀] parpadea, la Turbo SC se apaga y debe ser recargada.

Durante la carga parpadearán los indicadores verdes según se vaya recargando la batería. La carga estará completa cuando todas las luces verdes estén fijas. Para más información ver la sección 5.

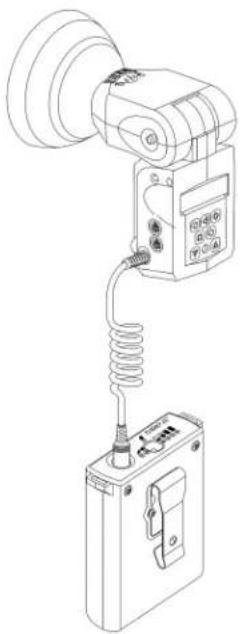

La Turbo SC no es compatible con cables de cámara SD y CD. Los modelos Quantum Qflash vienen con su propio cable que encaja perfectamente en la salida de la Turbo SC.

Para un manejo sin problemas, apague siempre la Turbo SC la cámara y el flash antes de conectar o desconectar los cables. Ver sección 9 para seleccionar un cable de flash o un accesorio.

Para encender la Turbo SC mantenga pulsado el botón [●] hasta que la luz verde se encienda. Para apagarla presionar el botón hasta que se apague.

Un LED amarillo está señalado en el panel indicador con el símbolo [↗]. Este indicador luce fijamente cuando se conecta a un flash. Ver secciones 6 y 7 para los diferentes estados de las luces de su Turbo SC y/o posible detección de algún problema.

5. CARGA

Cargue la noche antes, o justo antes de su uso para asegurar el 100% de la carga, a la temperatura de la habitación.

Turbo SC se suministra con un cargador universal que trabaja en corriente alterna de 100 a 240 VAC. Su Turbo SC se suministra con uno de los siguientes modelos de cargador: TCRUS (USA, Canadá, Japón); TCRE (países europeos); TCRUK (Reino Unido); TCRA (Australia, Neuva Zelanda). Pueden utilizarse adaptadores de corriente que permiten cargar desde cualquier salida de corriente 100-240 vatt. No usar un conversor de voltaje.

Asegúrese de que la toma de corriente no padece cortes de energía. Es importante no

interrumpir la carga ya que el sistema de indicador de carga perderá precisión. Si se interrumpe la carga, el indicador puede hacer una lectura incorrecta por cada ciclo de carga, pero se corregirá solo en el próximo ciclo.

El indicador amarillo de carga [●]luce cuando el cargador está correctamente conectado. Una carga completa dura 2 horas. ¡No utilice otro tipo de cargador ya que puede dañar la Turbo SC!

Cuando el cargador se conecta por primera vez, los indicadores de estado de carga se encienden y apagan durante un breve auto chequeo. Cuando este auto chequeo finaliza, comienza la carga y las luces indicadoras muestran el progreso de la misma. El proceso de carga lucirá en los indicadores como muestra el diagrama.

25% de carga 50% de carga 75% de carga 100% de carga

● = luz fija ● = parpadeante ○ = apagado

6. INDICADOR DE FLASH

Un indicador amarillo [↗] muestra el estado de la salida de flash.

- Una luz fija indica que la salida está alimentando un flash.

Una luz parpadeante indica cuando se corta el alto voltaje.

○ Off indica que no hay corriente de salida.

7. POSIBLES PROBLEMAS Y SOLUCIONES.

Síntomas

Hay un flash conectado pero el indicador de salida no luce.

Un cable de flash está conectado a un flash y el indicador luminoso parpadea 30 segundos.

La luz verde de 25% de carga parpadea durante unos minutos, a continuación se apagan todas y no hay corriente en el equipo conectado.

Soluciones

El cable puede no ser el indicado, o estar estropeado.

Turbo SC detecta que el flash no está conectado. Esto puede deberse a una mala conexión o a que el cable esté defectuoso o suelto.

Esta es la advertencia de batería baja. Recargue. Compruebe que el cargador está conectado a una toma de corriente viva.

8. TRANSPORTANDO TURBO SC

La Turbo SC puede colgarse de un cinturón mediante un clip que se le incorpora.

La Turbo SC puede llevarse también sobre el hombro usando la hombrera.

Aflojar un poco los tornillos y retirar el clip de cinturón. ¡No retirar los tornillos completamente!

9. CABLES DE FLASH Y ACCESORIOS

Los cables y accesorios se actualizan constantemente. Para las ultimas disponibilidades consulte nuestra pagina web www.qtm.com, a su distribuidor o directamente a Quantum.

Cables tipo C para alimentar flashes hasta 2m:

Todos los cables de flash alimentan flashes con Turbo, Turbo Z, Turbo 2x2, Turbo C y Turbo SC.

CA Armatar LR200HD, LR300HD, M200, M300

CH Honeywell 710, 780, 780S, 782, 810, 890, 890S, 892, 892S

Cables de flash cortos tipo CC para montar la Turbo SC en un brazo.

Estos cables cortos están diseñados para Turbo SC, o para otros modelos de Turbo si están montados junto al flash.

Cargadores rápidos adicionales:

TCRUS USA, Canadá, Japón

TCRE Países Europeos

TCRUK UK

TCRA Australia, Nueva Zelanda

Miscelánea

QT48 Conector dual para alimentar dos flashes
QT49 Cable de extensión de 3m para cables de flash.
QBC Abrazadera sujeción trípodes
QMC Multi clip
ES1 Para Viv 285HV; Metz 45CL1,3,4 & 45CT 3,4; Hasselblad 4504
ES2 Para Canon 430EZ, 540EZ, Nikon SB24, SB25
