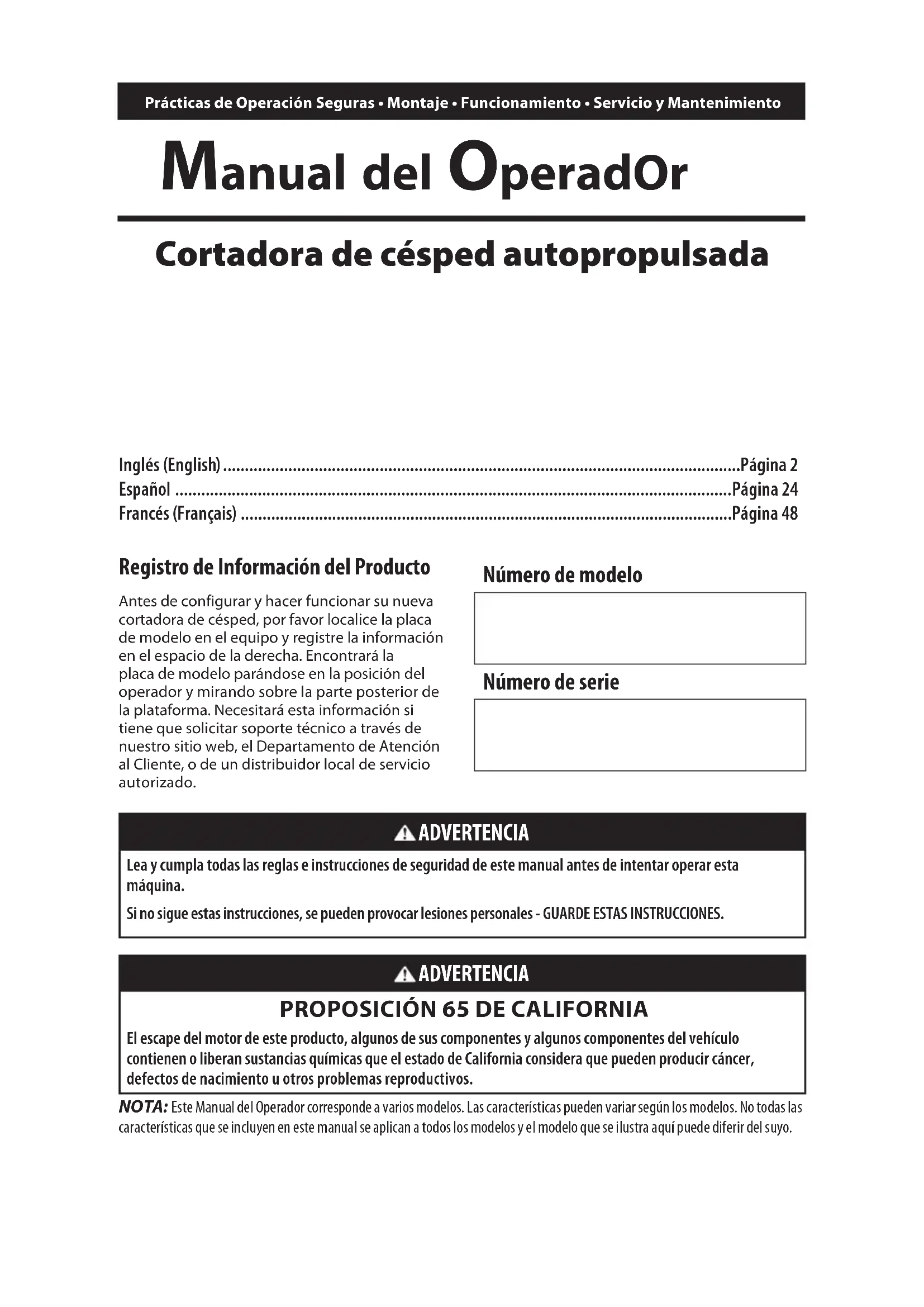

MANUAL DE USUARIO TB270 XP TROY-BILT

PROPOSICIÓN 65 DE CALIFORNIA

El escape del motor de este producto, algunos de sus componentes y algunos componentes del vehículo contienen o liberan sustancias químicas que el estado de California considera que pueden producir cáncer, defectos de nacimiento u otros problemas reproductivos. Registro de Información del Producto Antes de configurar y hacer funcionar su nueva cortadora de césped, por favor localice la placa de modelo en el equipo y registre la información en el espacio de la derecha. Encontrará la placa de modelo parándose en la posición del operador y mirando sobre la parte posterior de la plataforma. Necesitará esta información si tiene que solicitar soporte técnico a través de nuestro sitio web, el Departamento de Atención al Cliente, o de un distribuidor local de servicio autorizado. Número de modelo Número de serie Inglés (English) .......................................................................................................................Página 2 Español ................................................................................................................................Página 24 Francés (Français) .................................................................................................................Página 4825

PRÁCTICAS DE OPERACIÓN SEGURAS

1. Lea, entienda y cumpla todas las instrucciones que figuran

sobre la cortadora de césped y en los manuales antes de intentar armar la unidad y utilizarla. Guarde este manual en un lugar seguro para consultas futuras y periódicas, así como para solicitar repuestos.

2. Familiarícese con todos los controles y con el uso adecuado de

3. No permita nunca que los niños menores de 14 años utilicen

esta cortadora de césped. Los niños de 14 años en adelante deben leer y entender las instrucciones y prácticas de operación seguras contenidas en este manual y sobre la cortadora de césped, y deben ser entrenados y supervisados por un adulto.

4. Nunca permita que los adultos operen esta cortadora de césped

sin recibir antes la instrucción apropiada.

5. Almacene la cortadora en una zona limpia y seca. No la

almacene cerca de productos corrosivos, como por ejemplo fertilizantes.

6. Si se presentan situaciones que no están previstas en este

manual, sea cuidadoso y use el sentido común. Póngase en contacto con su representante de atención al cliente para obtener ayuda.

7. De conformidad con la Comisión de Seguridad de Productos

para el Consumidor de los Estados Unidos (CPSC) y la Agencia de Protección Ambiental de los Estados Unidos (EPA), este producto tiene una vida útil estimada de siete (7) años, en condiciones normales de uso. Al final de su vida útil, se deberá solicitar una inspección del producto anualmente a fin de asegurarse de que todos los sistemas mecánicos y de seguridad funcionen adecuadamente, de manera segura y no estén excesivamente desgastados. Si no lo hace, puede ocasionar accidentes, lesiones o la muerte.

PREPARATIVOS ANTERIORES AL USO

1. Revise minuciosamente el área donde se va a usar la cortadora

de césped. Saque todas las piedras, palos, cables, huesos, juguetes y otros objetos extraños con los que podría tropezar o que podrían ser arrojados por la cuchilla. Los objetos arrojados por la máquina pueden producir lesiones personales graves.

2. Para evitar lesiones por contacto con la cuchilla o un objeto

arrojado, permanezca en la zona del operador detrás de las manijas de la cortadora. Indique a los asistentes que permanezcan al menos a 75 pies (23 metros) de la cortadora mientras está en funcionamiento. Mantenga a observadores, niños y mascotas en interiores durante el funcionamiento de la cortadora de césped. Detenga la cortadora de césped si alguien entra en la zona.

3. Esté atento a la cortadora de césped y a la dirección de descarga

de los aditamentos y no apunte la descarga de la cortadora en dirección a nadie.

4. Para protegerse los ojos, utilice siempre gafas o anteojos de

seguridad mientras opera la máquina y mientras la ajusta o repara. Los objetos arrojados que rebotan pueden producir lesiones graves en los ojos.

5. Utilice zapatos de trabajo resistentes, de suela fuerte, y

pantalones y camisas ajustados. Las ropas sueltas, las alhajas y el cabello largo pueden engancharse en las piezas móviles. Se recomienda vestir camisas y pantalones que cubren brazos y piernas y usar zapatos con puntera de acero.

6. Nunca opere la cortadora descalzo, con sandalias, zapatos

resbalosos o livianos (por ej. de lona).

7. Nunca llene en exceso el depósito de combustible. Llene el

depósito no más de 1” (2.5 cm) por debajo de la base del cuello de llenado dejando espacio para la expansión del combustible.

8. Vuelva a colocar la tapa de la gasolina y ajústela bien.

9. Use sólo implementos y accesorios que el fabricante haya

aprobado para esta cortadora de césped. Lea, comprenda y siga todas las instrucciones incluidas con el accesorio o implemento aprobado. FUNCIONAMIENTO

1. Las estadísticas indican que los operadores mayores de 65

años se ven involucrados en un alto porcentaje de lesiones relacionadas con cortadoras de césped. Estas personas deben evaluar su capacidad para operar la cortadora de césped de manera suficientemente segura para protegerse a sí mismos y a otros de lesiones graves.

2. Muchas lesiones ocurren como resultado de pasar la cortadora

sobre los pies durante una caída provocada al patinarse o tropezarse. No se sostenga de la cortadora si se está cayendo, suelte la manija inmediatamente.

3. Nunca tire la cortadora hacia usted mientras camina. Si debe

retroceder con la cortadora para evitar una pared u obstáculo, mire primero abajo y atrás para evitar tropezarse y luego siga estos pasos: ADVERTENCIA Este símbolo indica instrucciones de seguridad importantes que, de no seguirse, pueden poner en peligro su seguridad personal y/o material y la de otras personas. Lea y cumpla todas las instrucciones de este manual antes de intentar hacer funcionar esta máquina. Si no sigue estas instrucciones, se pueden provocar lesiones personales.Cuando vea este símbolo, ¡PRESTE ATENCIÓN A LA ADVERTENCIA! PELIGRO Esta máquina está diseñada para ser utilizada respetando las prácticas de operación seguras contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado, un descuido o error por parte del operador puede producir lesiones graves. Esta máquina es capaz de amputar dedos, manos y pies y de arrojar residuos. De no respetar las instrucciones de seguridad siguientes, se pueden ocasionar lesiones graves o la muerte.26

PRÁCTICAS DE OPERACIÓN SEGURAS

a. Apártese de la cortadora hasta estirar completamente sus brazos. b. Asegúrese de estar en equilibrio y bien parado. c. Tire de la cortadora lentamente hacia usted, no más allá de la mitad de la distancia que los separa. d. Repita estos pasos según sea necesario.

4. No engrane el control de la transmisión (si se incluye) mientras

5. El control de la cuchilla es un dispositivo de seguridad. Nunca

intente anular su funcionamiento. De hacerlo, el dispositivo de seguridad quedaría inoperativo y podrían producirse lesiones personales por el contacto con la cuchilla giratoria. El control de la cuchilla debe funcionar bien en ambas direcciones y regresar automáticamente a la posición desengranada cuando se lo suelta. La cuchilla continúa rotando por hasta tres segundos después de que se suelta el control de las cuchillas. Nunca coloque ninguna parte del cuerpo en el área de la cuchilla hasta que esté seguro que la cuchilla ha dejado de girar.

6. Si la cortadora de césped comienza a vibrar de forma extraña,

detenga el motor y busque inmediatamente la causa. La vibración generalmente advierte que hay algún problema.

7. Nunca opere la cortadora sin estar en su lugar y funcionando

el escudo apropiado, la cubierta de descarga, el colector de césped, el control de la cuchilla u otros dispositivos de seguridad y protección. Nunca opere la cortadora si los dispositivos de seguridad están dañados. De lo contrario podrían producirse lesiones personales.

8. Cuando encienda el motor, jale de la cuerda lentamente hasta

que sienta resistencia, luego jale rápidamente. El repliegue rápido de la cuerda de arranque (retroceso o rebote) le jalará la mano y el brazo hacia el motor más rápido de lo que usted tarda en soltarla. Puede llegar a causar huesos rotos, fracturas, hematomas y esguinces.

9. No ponga las manos ni los pies cerca de las piezas rotatorias

ni debajo de la plataforma de corte. El contacto con la(s) cuchilla(s) puede amputar manos y pies.

10. Esté atento a los hoyos, surcos, baches, rocas, u otros objetos

ocultos. Los terrenos desnivelados u objetos ocultos pueden causar derrapes y/o caídas. El césped alto puede ocultar obstáculos.

11. La cortadora está diseñada para cortar césped residencial

normal, con una altura no mayor a 7” (17.5 cm). No intente cortar césped demasiado crecido, seco (como un pastizal) ni pilas de hojas secas.

12. Planifique el patrón de corte para evitar que la descarga de

material se realice hacia caminos, veredas, asistentes, etc. Evite descargar material contra una pared u obstrucción, ya que esto podría hacer que el material descargado rebote contra el operador.

13. Apague el motor y espere hasta que la cuchilla se detenga

completamente antes de retirar el colector de césped o de destapar la tolva. La cuchilla de corte sigue girando por hasta tres segundos después de soltar el control de la cuchilla. Nunca coloque ninguna parte del cuerpo en el área de la cuchilla hasta que esté seguro de que el motor está apagado y la cuchilla ha dejado de girar.

14. Una puerta de descarga, tolva o adaptador para abono faltante

o dañado puede provocar lesiones por contacto con la cuchilla o por objetos arrojados.

15. Nunca opere la cortadora de césped si no están bien colocados

la puerta de descarga, la tolva, el adaptador para abono o el colector de césped completo.

16. Detenga la cuchilla de la cortadora de césped cuando cruce

caminos o senderos de gravilla y cuando no esté cortando el césped.

17. Corte el césped solamente con luz de día o con una buena luz

18. No opere la cortadora de césped estando bajo los efectos del

alcohol o de drogas.

19. El silenciador y el motor están a temperatura muy alta y pueden

provocar lesiones graves por quemaduras. No los toque. Deje que se enfríe la cortadora de césped al menos durante cinco minutos antes de almacenarla o intentar cualquier tarea de mantenimiento.

20. Nunca encienda un motor en interiores o en espacios cerrados o

con poca ventilación. El escape del motor contiene monóxido de carbono, un gas inodoro y letal. NIÑOS

1. Si el operador no está atento a la presencia de niños, se pueden

producir accidentes trágicos. Por lo general a los niños les atraen las cortadoras y la actividad de cortar el césped. Los niños no son conscientes de los peligros. Nunca asuma que los niños permanecerán donde los vio por última vez.

2. Mientras la cortadora está en funcionamiento, mantenga a

observadores, niños y mascotas en interiores bajo la atenta supervisión de un adulto responsable que no sea el operador. Detenga la cortadora de césped si alguien entra en la zona.

3. Esté alerta y apague la cortadora si un niño u observador

4. No permita nunca que los niños menores de 14 años utilicen

esta cortadora de césped. Los niños de 14 años en adelante deben leer y entender las instrucciones y prácticas de operación seguras contenidas en este manual y sobre la cortadora de césped, y deben ser entrenados y supervisados por un adulto.

5. Esta cortadora de césped es un equipo motorizado de precisión,

no un juguete. Por lo tanto, tenga mucho cuidado en todo momento. Esta cortadora de césped fue diseñada para realizar una sola tarea: cortar el césped. No la utilice para ningún otro fin.

6. Tenga mucho cuidado al aproximarse a esquinas ciegas,

puertas, arbustos, árboles u otros objetos que puedan obstaculizarle la vista de un niño que pudiese correr al encuentro de la cortadora.

7. Mantenga a los niños alejados de motores en marcha o

calientes. Pueden sufrir quemaduras al tocar un motor o silenciador caliente.

8. Si su cortadora de césped viene equipada con una Llave

Pulsadora de Encendido Eléctrico, quite la llave cuando deje sola la cortadora para evitar que una persona sin autorización la maneje. Asegúrese de que la llave quede fuera del alcance de niños pequeños.27

PRÁCTICAS DE OPERACIÓN SEGURAS

1. Las pendientes son un factor importante en los accidentes

ocasionados por derrapes y caídas y pueden producir lesiones graves o incluso la muerte. Todas las pendientes requieren precaución extra. Si no se siente seguro en una pendiente, no corte el césped.

2. Para su seguridad, antes de usar la cortadora de césped mida

cualquier pendiente que haya. Use un dispositivo de medición de pendientes además del indicador de pendiente que se incluye como parte de este manual para medir las pendientes antes de operar esta cortadora de césped en una zona inclinada o con pendientes. Para medir las pendientes, también se pueden usar aplicaciones de teléfonos inteligentes. Si la pendiente es de más de 15º (25%) medida por el indicador de pendiente o un dispositivo de medición de pendientes, no haga funcionar esta cortadora de césped en ese sector pues podría causar lesiones graves.

3. No corte el césped en pendientes de más de 15 grados (25%).

4. Siempre corte el césped de forma transversal a la pendiente,

nunca hacia arriba y hacia abajo.

5. La cortadora de césped podría acelerarse al colocarla cuesta

abajo, siempre debe colocarla cuesta arriba. Mantenga siempre el control de la cortadora de césped.

6. No corte el césped húmedo. Si no está firmemente parado,

7. No opere la cortadora de césped en ninguna condición en la que

se comprometan la tracción o estabilidad. Asegúrese siempre de estar bien afirmado. Si resbala y cae puede lesionarse gravemente. Si siente que pierde el equilibrio o deja de estar bien afirmado, suelte inmediatamente la manija de control de la cuchilla y la cuchilla dejará de girar en tres (3) segundos.

8. Manténgase a por lo menos 3 pies (1 metro) de barrancos,

zanjas o terraplenes o del borde del agua. Podría perder el equilibrio o dejar de estar bien afirmado.

evitar lesiones personales y daños materiales. La gasolina es sumamente inflamable y sus vapores son explosivos. Si se derrama gasolina encima o sobre la ropa se puede lesionar gravemente ya que se podría prender fuego. Lávese la piel y cámbiese de ropa de inmediato.

2. Apague todos los cigarrillos, cigarros, pipas y otras fuentes de

3. Use sólo un recipiente de combustible (gasolina) portátil

aprobado. Use sólo recipientes certificados por EPA, CARB y/u OSHA.

4. Nunca saque la tapa del combustible ni agregue combustible

mientras el motor está caliente o en marcha. Deje que el motor se enfríe por lo menos cinco minutos antes de volver a cargar combustible.

5. Nunca cargue combustible a la cortadora de césped en

6. Nunca guarde la cortadora de césped o el recipiente de

combustible en un espacio cerrado donde haya una llama abierta, chispas o luz piloto, como por ejemplo de calentadores de agua, calefactores de ambientes, hornos, secadores de ropa u otros aparatos a gas.

7. Limpie el combustible que se pueda haber derramado sobre

el motor y la cortadora de césped. Limpie los derrames de combustible o aceite y elimine los residuos empapados con gasolina. Traslade la cortadora de césped a otra zona. Espere al menos 5 minutos antes de arrancar el motor.

8. Para reducir el riesgo de incendio mantenga la cortadora limpia

de pasto, hojas y de acumulación de otros escombros. Siga el “Programa de Mantenimiento” que figura en la sección Servicio y Mantenimiento para mantener su cortadora de césped libre de residuos.

9. Nunca llene en exceso el depósito de combustible. Llene el

depósito no más de 1” (25 mm) por debajo de la base del cuello de llenado, para dejar espacio para la expansión del combustible.

10. Vuelva a colocar la tapa de la gasolina y ajústela bien.

11. Deje que la cortadora de césped se enfríe por lo menos cinco

minutos antes de cargarle combustible o guardarla.

12. Nunca llene los recipientes en el interior de un vehículo o

camión o caja de remolque con recubrimientos plásticos. Siempre ubique los recipientes en el piso, lejos del vehículo antes de llenarlos.

13. Cuando sea factible, retire el equipo a gasolina del camión

o remolque y apóyelo en el suelo para llenarlo. Si esto no es posible, recargue combustible sobre el remolque con un recipiente portátil, en lugar de una boquilla dosificadora de gasolina.

14. Mantenga la boquilla dispensadora en contacto con el borde del

depósito de combustible o con la boca del recipiente en todo momento, hasta terminar de cargar. No utilice un dispositivo de bloqueo/apertura de boquilla.

SERVICIO Y MANTENIMIENTO

1. Mantenga la cortadora de césped en buenas condiciones de

funcionamiento. Reemplace las piezas dañadas o gastadas.

2. Para evitar lesiones graves o la muerte, no modifique el motor

de ninguna manera. Si cambia la configuración del regulador, el motor podría funcionar a velocidades inseguras. Nunca modifique el ajuste de fábrica del regulador del motor. No cambie la configuración del regulador del motor ni acelere demasiado el motor. El regulador del motor controla la velocidad máxima segura de funcionamiento del motor.

3. Las cuchillas de las cortadoras de césped son filosas. Envuelva la

cuchilla o utilice guantes y extreme las precauciones cuando les haga mantenimiento.

4. Antes de limpiar, reparar o inspeccionar la máquina, compruebe

que la cuchilla y todas las partes móviles se hayan detenido. Desconecte el cable de la bujía y póngalo de manera que haga masa contra el motor para evitar que se encienda accidentalmente.

5. Verifique que la cuchilla se haya detenido por completo dentro

de los tres (3) segundos de operar el control de la cuchilla. Si la cuchilla no se detiene en menos de tres segundos, su cortadora de césped debe ser revisada por profesionales de un distribuidor de servicio autorizado. Consulte el funcionamiento correcto en la sección Servicio y Mantenimiento.28

PRÁCTICAS DE OPERACIÓN SEGURAS

6. Controle periódicamente el funcionamiento del sistema de

enclavamiento de seguridad, tal como se describe más adelante en este manual. Si el sistema de enclavamiento de seguridad no funciona correctamente, lleve su cortadora de césped a hacerle un servicio profesional de un distribuidor autorizado.

7. Nunca altere el enclavamiento de seguridad del control

de la cuchilla u otros dispositivos de seguridad. Consulte el funcionamiento correcto en la sección Servicio y Mantenimiento.

8. Controle el par de ajuste del perno de montaje del motor y

cuchilla de la cortadora de césped de acuerdo con la sección Servicio y Mantenimiento de este manual. Además, inspeccione visualmente la cuchilla en busca de daños (por ejemplo, desgaste excesivo, abolladuras, rajaduras). Reemplace la cuchilla únicamente por la cuchilla del fabricante del equipo original (O.E.M.)

9. El uso de piezas que no cumplen con las especificaciones del

equipo original puede resultar en un rendimiento inadecuado y poner en peligro la seguridad.

10. Mantenga todas las tuercas, pernos y tornillos bien ajustados

para asegurarse de que la máquina se en

11. uentra en condiciones de funcionamiento seguras. Controle el

ajuste de todos los elementos de ferretería de acuerdo con la sección Servicio y Mantenimiento.

12. Después de golpear contra algún objeto extraño, detenga el

motor, desconecte el(los) cable(s) de bujía y conecte el motor a masa. Inspeccione minuciosamente la cortadora de césped para determinar si está dañada. Repare el daño antes de volver a arrancar y operar la máquina.

13. Nunca intente ajustar una rueda o la altura de corte ni efectuar

reparaciones mientras el motor está en marcha.

14. Los componentes del colector de césped y la cubierta de

descarga están sujetos a desgaste y daños que podrían dejar expuestas piezas que se mueven o permitir que se arrojen objetos. Para proteger su seguridad, verifique frecuentemente los componentes y reemplácelos inmediatamente por piezas del fabricante del equipo original (O.E.M.) únicamente. “El uso de piezas que no cumplen con las especificaciones del equipo original podría producir un rendimiento inadecuado y además puede comprometer la seguridad”.

15. Mantenga o reemplace las etiquetas de seguridad e

instrucciones según sea necesario.

16. Respete las leyes y reglamentaciones referentes a la

eliminación correcta de combustible, aceite, etc. para proteger el medio ambiente.

AVISO SOBRE EMISIONES

Los motores tienen la certificación de cumplimiento de las reglamentaciones sobre emisiones federales de EPA y California para SORE (equipo pequeño para uso fuera de carreteras), funcionan con gasolina normal sin plomo y pueden incluir los siguientes sistemas de control de emisiones: Modificación de motor (EM) y catalizador de tres vías (TWC) si están equipados con esos sistemas. Cuando sea necesario, los modelos están equipados con líneas de combustible y depósitos de combustible de baja penetración para controlar las emisiones por evaporación. Los modelos de California también pueden incluir un filtro de carbono. Por favor, póngase en contacto con Atención al Cliente para obtener información sobre la configuración del control de emisiones por evaporación para su modelo.

AMORTIGUADOR DE CHISPAS

ADVERTENCIA Esta cortadora de césped está equipada con un motor de combustión interna y no debe ser utilizada en o cerca de un terreno agreste cubierto por bosque, malezas o hierba a manos que el sistema de escape del motor esté equipado con un amortiguador de chispas que cumpla con las leyes locales o estatales correspondientes (en caso de existir). Si se utiliza un amortiguador de chispas, el operador lo debe mantener en condiciones de uso adecuadas. En el Estado de California, las medidas anteriormente mencionadas son exigidas por ley (Artículo 4442 del Código de Recursos Públicos de California). Es posible que existan leyes similares en otros estados. Las leyes federales se aplican en territorios federales. Puede conseguir el amortiguador de chispas para el silenciador a través de su distribuidor autorizado de motores más cercano o poniéndose en contacto con el departamento de servicios, P.O. Box 361131 Cleveland, Ohio 44136-0019. INDICADOR DE PENDIENTE (CUBIERTA POSTERIOR) ADVERTENCIA Las pendientes son un factor importante en los accidentes ocasionados por derrapes y caídas y pueden producir lesiones graves. Todas las pendientes requieren precaución extra. Si no se siente seguro en una pendiente, no corte el césped. No corte el césped en pendientes de más de 15 grados (25%). Siempre corte el césped de forma transversal a la pendiente, nunca hacia arriba y hacia abajo. PARA DETERMINAR SI UNA PENDIENTE ES DEMASIADO EMPINADA Y EVITAR RIESGOS, USE EL INDICADOR DE PENDIENTE QUE APARECE EN LA CUBIERTA POSTERIOR COMO SE MUESTRA. Para comprobar la pendiente, proceda de la siguiente manera:

1. Abra el manual en la página y dóblela por la línea de puntos.

2. Ubique un objeto vertical que esté sobre la pendiente o detrás

de la misma (p. ej., un poste, un edificio, un cerco, un árbol, etc.)

3. Alinee cualquiera de los lados del indicador de pendiente con

4. Ajuste el indicador hacia arriba o abajo hasta que la esquina

izquierda toque la pendiente.

5. Si hay una separación por debajo del indicador, significa que la

pendiente es demasiado empinada para una operación segura.29

SÍMBOLOS DE SEGURIDAD

En esta página, se presentan y describen los símbolos de seguridad que pueden aparecer en esta cortadora de césped. Lea, comprenda y siga todas las instrucciones que aparecen sobre la cortadora de césped antes de intentar armarla y hacerla funcionar. Símbolo Descripción

ADVERTENCIA – LEA EL MANUAL DEL OPERADOR

Lea, entienda y cumpla todas las reglas e instrucciones de seguridad que se incluyen en el manual y sobre la cortadora de césped antes de intentar utilizar esta cortadora. Si no cumple con lo que indica esta información, se pueden provocar lesiones personales o la muerte. Conserve este manual en un lugar seguro para usarlo como referencia futura habitual.

PELIGRO — EVITE LESIONES DE AMPUTACIÓN

No ponga las manos ni los pies cerca o debajo de la plataforma de corte. El contacto con las cuchillas puede producir la amputación de manos y pies. PELIGRO - EVITE ATROPELLAR NIÑOS/LESIÓN POR CONTACTO CON LA CUCHILLA No corte el césped cuando haya niños u otras personas cerca. Para evitar lesiones por contacto con la cuchilla o un objeto arrojado, permanezca en la zona del operador detrás de las manijas de la cortadora. Indique a los asistentes que permanezcan al menos a 75 pies (23 metros) de la cortadora mientras está en funcionamiento. Mantenga a observadores, niños y mascotas en interiores durante el funcionamiento de la cortadora de césped. Detenga la cortadora de césped si alguien entra en la zona. PELIGRO - EVITE LESIONES POR OBJETOS ARROJADOS Mantenga a los asistentes al menos a 75’ (23 metros) durante el funcionamiento de la cortadora de césped. Saque todas las piedras, palos, cables, huesos, juguetes y demás objetos extraños que puedan ser recogidos y arrojados por la(s) cuchilla(s). Nunca opere la cortadora de césped si no está bien colocada la cubierta de descarga o el colector de césped completo. PELIGRO — EVITE DERRAPES Y CAÍDAS EN PENDIENTES Las pendientes son un factor importante en los accidentes ocasionados por derrapes y caídas y pueden producir lesiones graves. Todas las pendientes requieren precaución extra. Si no se siente seguro en una pendiente, no corte el césped. No corte el césped en pendientes de más de 15 grados (25%). Siempre corte el césped de forma transversal a la pendiente, nunca hacia arriba y hacia abajo.

ADVERTENCIA - LA GASOLINA ES INFLAMABLE

Deje que el motor se enfríe por lo menos cinco minutos antes de volver a cargar combustible.

ADVERTENCIA - LESIÓN POR QUEMADURAS

El silenciador y el motor están a temperatura muy alta y pueden provocar lesiones graves por quemaduras. No los toque. Deje que se enfríe la cortadora de césped al menos durante cinco minutos antes de almacenarla o intentar cualquier tarea de mantenimiento. ADVERTENCIA Su Responsabilidad: Sólo permita que usen esta máquina eléctrica las personas que lean, comprendan y respeten las advertencias e instrucciones que aparecen en este manual y en la máquina - ¡GUARDE ESTAS INSTRUCCIONES!30 MONTAJE IMPORTANTE: Esta cortadora de césped se envía sin gasolina ni aceite en el motor. Antes de poner en marcha u operar su cortadora de césped, asegúrese de cargar el motor con gasolina y aceite como se indica en la sección Funcionamiento del manual del motor. NOTA: Las referencias a los lados derecho e izquierdo de la cortadora de césped se hacen observando la máquina desde la posición de operación. Desempaque APERTURA DE LA CAJA DE CARTÓN

1. Corte cada una de las esquinas de la caja verticalmente, de la

parte superior a la base.

2. Saque todas las piezas sueltas:

• Colector de Césped (si se incluye)

3. Quite el material de empaque suelto.

RETIRO DE LA CORTADORA DE CÉSPED DE LA CAJA

1. Eleve la cortadora de césped desde la parte posterior para

separarla del material de la caja que quede debajo y haga rodar la cortadora de césped fuera de la caja.

2. Verifique cuidadosamente si en la caja queda alguna parte

3. Retire el material de empaque que pudiera estar entre las

manijas superior e inferior. Montaje de la Cortadora de Césped Para montar y armar la cortadora de césped, siga los siguientes pasos:

• Montaje de la Manija

• Manija de extracción. Consulte la page 30.

• Montaje de la Manija de Cuerda del Arrancador de Retroceso

• Acople del Colector de Césped (si se incluye)

• Colocación del Canal de Descarga Lateral o Soplador de Descarga Lateral (si se incluye)

• Configuración del Arranque Eléctrico (si se incluye) NOTA: Si fuese necesario, después de montar la cortadora de césped, consulte los procedimientos en la sección Ajustes. Montaje de la Manija

MANIJA DE EXTRACCIÓN

1. Extraiga las perillas o las tuercas de mariposa (a) y los pernos

de carro (b) de la manija o, si se incluye la manija de bloqueo EZ (c), prosiga al PASO 2 (Figura 1). NOTA: Las palancas de liberación de la manija plegable EZ-Fold se envían en posición destrabada. No afloje o quite los tornillos de cabeza hexagonal.

3. Mientras estabiliza la cortadora de césped para que no se

mueva, gire la manija superior (e) hacia arriba (Figura 2). No prense los cables del control de la transmisión o de la cuchilla mientras levanta la manija.

4. Tire de la manija (e) hacia arriba (Figura 3) hasta que los

orificios de la manija inferior (f) queden alineados con los orificios de los soportes de la manija (g) (Figura 3 Recuadro, Corte Transversal de la Plataforma). NOTA: Cuando tira hacia arriba la manija, no tire de la manija por completo para evitar que se salga de los soportes de la manija.

5. Vuelva a ajustar las perillas o las tuercas de aletas (a) y

los pernos de carro (b) que se extrajeron en el PASO 2 en los orificios inferiores de la manija o trabe las palancas de liberación de la manija EZ-fold (c) (Figura 4).

Figura 4 IMPORTANTE: Al trabar la palanca de liberación de la manija EZ-fold (c) asegúrese de que el indicador de posición (h) quede alineado con una de las tres posiciones de la manija (i) (Figura 5).

de los soportes de la manija y la manija inferior (Figura 4) y ajuste bien para asegurar la manija en su lugar.

PLEGADO DE LA MANIJA

1. Extraiga las perillas o las tuercas de mariposa (a) y los pernos

de carro (b) de la manija o que se incluyen con la manija de bloqueo EZ (c), prosiga al PASO 2 (Figura 6). NOTA: Las palancas de liberación de la manija plegable EZ-Fold se envían en posición destrabada. No afloje o quite los tornillos de cabeza hexagonal.

3. Mientras se estabiliza la cortadora de césped para que no se

mueva, levante y gire suavemente la manija superior hasta la posición de funcionamiento (Figura 7). Asegúrese de que la manija inferior esté asentada firmemente sobre los soportes de la manija. No prense los cables del control de la transmisión o de la cuchilla mientras levanta la manija Figura 732 MONTAJE

4. Vuelva a ajustar las perillas o las tuercas de aletas (a) y

los pernos de carro (b) que se extrajeron en el PASO 2 en los orificios inferiores de la manija o trabe las palancas de liberación de la manija EZ-fold (c) (Figura 8).

Figura 8 IMPORTANTE: Al trabar la palanca de liberación de la manija EZ-fold (c) asegúrese de que el indicador de posición (e) quede alineado con una de las tres posiciones de la manija (f) (Figura 9).

manija inferior a los soportes de la manija (Figura 8) y ajuste bien para asegurar la manija en su lugar.

MANIJA DE ALMACENAMIENTO VERTICAL

1. Retire los cuatro pernos de carro y las tuercas de las manijas

inferiores (Figura 10). Figura 10

2. Destrabe las dos palancas de liberación de manija. Vea el

recuadro de la Figura 11.

3. Asegúrese de que las manijas inferiores queden plegadas

hacia adelante orientadas hacia el frente de la cortadora de césped. Figura 11

4. Usando los cuatro pernos de carro y las tuercas que se

extrajeron en el PASO 2, asegure la manija superior a la manija inferior Ajuste los herrajes firmemente para asegurar la manija en su lugar (Figura 12). Figura 12

5. Mientras estabiliza la cortadora de césped para que no se

mueva, levante la manija superior (a) (Figura 13). No prense los cables del control de la transmisión o de la cuchilla mientras levanta la manija.

6. Cuando levante la manija superior, asegúrese de que el

indicador de posición (b) esté alineado con una de las tres posiciones de la manija (c). Vea el recuadro de la Figura 13.

7. Trabe las dos palancas de liberación de manija. Vea el

recuadro de la Figura 13.

8. Compruebe que todos los herrajes estén bien ajustados.

Figura 1333 MONTAJE Montaje de la Manija de Cuerda del Arrancador de Retroceso NOTA: La guía de la cuerda está unida al costado derecho de la manija superior. Afloje la perilla que sujeta la guía de la cuerda (Figura 14). NOTA: Cortadoras de césped con almacenamiento vertical únicamente: La cuerda del arrancador de retroceso está equipada con una abrazadera de tope de cuerda para evitar que se jale dicha cuerda hacia el interior del motor. No extraiga la abrazadera de tope de la cuerda.

1. Sostenga el control de la cuchilla contra la manija superior.

2. Lentamente tire de la manija de la cuerda del arrancador

de retroceso y deslice la cuerda de arranque en la guía de la cuerda.

3. Ajuste la perilla de guía de la cuerda.

Figura 14 NOTA: En determinadas unidades, utilice las dos abrazaderas de cable suministradas para ajustar los cables de la transmisión y control de la cuchilla a la manija inferior (Figura 15). IMPORTANTE: Para reducir el desgaste y permitir la operación adecuada, asegúrese de dejar un poco de holgura en la porción superior de los cables. Figura 15 Acople del Colector de Césped (si se incluye)

1. Para montar el colector de césped, proceda de la siguiente

manera (Figura 16). NOTA: Antes de montar el colector de césped, asegúrese que la bolsa para recortes esté con el lado derecho hacia afuera, con la etiqueta de advertencia hacia afuera. a. Coloque la bolsa sobre el marco de modo que el lado de plástico negro quede en el fondo. b. Deslice los canales plásticos (a) de la bolsa para recortes sobre el bastidor (b).

2. Para acoplar el colector de césped siga los pasos a

continuación (Figura 17): a. Eleve la puerta de descarga trasera (a). b. Extraiga el adaptador para abono trasero (b) (si se incluye). c. Coloque el colector de césped dentro de las ranuras de los soportes de la manija (c). Baje la puerta de descarga de modo que quede apoyada sobre el colector de césped. NOTA: Para sacar el colector de césped, levante la puerta trasera de descarga de la cortadora de césped. Levante el colector de césped hacia afuera de las ranuras en los soportes de la manija. Vuelva a colocar el adaptador para abono trasero (si se incluye). Suelte la puerta de descarga trasera para permitir que la misma cierre la abertura trasera de la cortadora de césped.

Figura 1734 MONTAJE INSTALACIÓN/EXTRACCIÓN DEL PAQUETE DE BATERÍAS

NOTA: Para asegurar el máximo rendimiento y duración de los paquetes de baterías de ion-litio, cargue totalmente la batería antes del primer uso. ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones y leyendas de precaución del paquete de baterías, del cargador y del producto. Si no se siguen las advertencias y las instrucciones se pueden producir descargas eléctricas, incendio y/o lesiones graves. IMPORTANTE: Consulte el manual de instrucciones suministrado con el cargador de batería para obtener las instrucciones de recarga, mantenimiento y eliminación de las baterías. Instalación del paquete de baterías (Figura 21):

1. Levante la tapa de la caja de baterías.

2. Inserte el paquete de baterías en la caja de baterías. Cuando

la batería quede correctamente conectada se escuchará un "clic" sonoro.

3. Cierre la tapa de la caja de la batería.

Extracción del paquete de baterías (Figura 21):

1. Levante la tapa de la caja de baterías.

2. Presione el botón de desenganche del paquete de baterías.

3. Tire del paquete de baterías para retirarlo de la caja de baterías.

4. Cierre la tapa de la caja de la batería.

Instalación del paquete de baterías Extracción del paquete de baterías Figura 21 Colocación del Canal de Descarga Lateral o del Soplador de Descarga Lateral (si se incluye) La cortadora de césped se envía como abonadora. Si se hace la conversión a descarga lateral o a soplador de descarga la lateral, asegúrese de que se haya extraído el colector de césped, que esté colocado el adaptador para abono trasero (si se incluye) y que la puerta de descarga trasera está cerrada.

1. Eleve el adaptador para abono (Figura 18).

2. Deslice los dos ganchos del canal de descarga lateral (a) o

del soplador de descarga lateral (b) debajo del pasador de bisagra del adaptador para abono. Baje el adaptador para abono. IMPORTANTE: No retire adaptador para abono lateral en cualquier momento.

Figura 18 NOTA: Algunos canales de descarga lateral incluyen un sujetador para asegurar el canal de descarga a la manija. Si se incluye, el canal de descarga lateral puede asegurarse a la manija cuando no está en uso (Figura 19). Figura 19 Configuración del Arranque Eléctrico (si se incluye) NOTA: Las cortadoras de césped que están equipadas con arranque eléctrico usan una batería de plomo-ácido en una caja cerrada para baterías (consulte Caja para baterías del arrancador eléctrico) o un paquete de baterías de Ión-Litio (Consulte Instalar/Retirar el paquete de baterías). CAJA DE LAS BATERÍAS DEL ARRANCADOR ELÉCTRICO

NOTA: Extraiga el precinto para cables (a) de alrededor de la caja para baterías. Se usa un precinto para cables para envíos únicamente (Figura 20).

Figura 2035 AJUSTES Ajustes de la altura de corte Esta cortadora de césped está equipada con uno de tres tipos de ajustes de altura de corte. Consulte Palanca Única, Palanca Doble o Rueda/Ruedas giratorias de esta sección. PALANCA ÚNICA El ajuste de altura de corte de la palanca única se ubica por encima de la rueda izquierda trasera (Figura 22).

1. Tire cuidadosamente de la palanca de ajuste de altura hacia

afuera en dirección a la rueda (la cortadora de césped tenderá a caer cuando se mueve la palanca hacia afuera).

2. Mueva la palanca a la posición deseada para cambiar la altura

3. Libere la palanca hacia la plataforma.

Figura 22 PALANCA DOBLE Cortadoras de césped de tracción delantera - Las palancas de ajuste de altura de corte de palanca doble están ubicadas por encima de las ruedas derechas delantera y trasera. Cortadoras de césped de tracción trasera - Las palancas de ajuste de altura de corte de doble palanca están ubicadas por encima de las ruedas izquierdas delantera y trasera. NOTA: La cortadora de césped de tracción delantera se muestra en la Figura 23. NOTA: En determinadas cortadoras de césped - Las palancas de ajuste de altura delantera y trasera se mueven en dirección opuesta para ajustar la altura de corte.

1. Tire cuidadosamente de la palanca de ajuste de altura hacia

afuera en dirección a la rueda (la cortadora de césped tenderá a caer cuando se mueve la palanca hacia afuera).

2. Mueva la palanca a la posición deseada para cambiar la altura

3. Libere la palanca hacia la plataforma.

IMPORTANTE: Todas las ruedas deben ser colocadas en la misma posición. Cuando el terreno es agreste o irregular, mueva cada palanca de ajuste de altura a una posición más alta. Esto evitará que corte el césped demasiado cerca del suelo. NOTA: Se muestra la cortadora de césped de tracción delantera. Más baja Más baja Más alta Más alta

NOTA: La palanca de ajuste de altura de corte se ubica por encima de la rueda izquierda trasera (Recuadro A, Figura 24).

1. Tire de la palanca hacia afuera de la cortadora.

2. Mueva la palanca hacia adelante o hacia atrás para la altura de

3. Suelte la palanca hacia la plataforma de la cortadora de césped.

NOTA: La altura de corte de las rueditas giratorias se determina al seleccionar una de las seis posiciones en el montaje de cada ruedita giratoria. (Figura 24).

4. Extraiga la tuerca de aletas (a) del perno del eje (b). Deslice el

perno del eje del montaje y seleccione la altura de corte.

5. Vuelva a insertar el perno del eje en el orificio cuadrado deseado

a través del montaje de la rueda y sujete con la tuerca de aletas del PASO 1. IMPORTANTE: Todas las ruedas deben ser colocadas en la misma posición relativa. Cuando el terreno es agreste o irregular cambie la palanca de ajuste de la altura a una posición más alta. De esta manera se cuida más el césped.

6. Las rueditas giratorias se pueden bloquear en una posición recta

hacia adelante o para que giren libremente. (Recuadro B, Figura 24). a. Levante los pasadores de fijación. b. Colóquelos en los orificios más grandes para trabar las ruedas. Coloque los pasadores en los orificios más pequeños para permitir que las ruedas giratorias giren libremente.

Figura 2436 AJUSTES Inclinación de la manija (si se incluye) Para conveniencia de funcionamiento, usted puede ajustar la inclinación de la manija. Proceda de una de las siguientes maneras.

MANIJAS DE EXTRACCIÓN Y PLEGADO

1. Extraiga las tuercas de aletas y los pernos de carro de la

2. Coloque la manija en una de las tres posiciones que sea más

cómoda. Consulte el recuadro de la Figura 25.

3. Sujete en la posición con las tuercas de aletas (a) y los pernos

de carro que extrajo en el PASO 1.

NOTA: Para las manijas EZ-Fold consulte la Figura 26 o para las manijas de almacenamiento vertical consulte la Figura 27.

1. Destrabe las dos palancas de liberación de manija. Consulte

2. Mueva la manija superior (a) para alinear el indicador de

posición (b) en la posición más cómoda de las tres posiciones de la manija (c).

3. Trabe las dos palancas de liberación de manija. Consulte el

Figura 2838 FUNCIONAMIENTO D. PALANCA DE AJUSTE DE LA ALTURA DE CORTE Hay tres configuraciones de ajuste de la altura de corte.

1. Palanca doble - Las palancas de ajuste de la altura de

corte de la palanca doble están ubicadas por encima de las ruedas derechas delantera y trasera. Para ajustar la altura de corte, consulte Ajuste de la Altura de Corte en la página 35.

2. Palanca única - La palanca de ajuste de altura de corte

se ubica por encima de la rueda izquierda trasera. Para ajustar la altura de corte, consulte Ajuste de la Altura de Corte en la página 35.

3. Rueda trasera/ Rueditas giratorias traseras - La

palanca de ajuste de altura de corte de la rueda trasera se ubica por encima de la rueda izquierda trasera. Las rueditas se ajustan moviendo sus pernos a la posición deseada. Para ajustar la altura de corte, consulte Ajuste de la Altura de Corte en la página 35.

E. ARRANCADOR DE RETROCESO

El arrancador de retroceso está adosado a la manija superior derecha. Para encender la cortadora de césped, párese detrás de la misma y tire de la cuerda del arrancador de retroceso. F. LLAVEBOTÓN DEL ARRANCADOR ELÉCTRICO SI SE INCLUYE La llave-botón del arrancador eléctrico se encuentra sobre el lado derecho de la manija superior. Es una llave-botón que se puede extraer y un botón pulsador, y se provee solo en los modelos de arranque eléctrico. NOTA: Retire la llave cuando la cortadora de césped no esté siendo supervisada o esté en almacenamiento para evitar el funcionamiento no autorizado. Mantenga la llave en un lugar seguro, fuera del alcance de los niños.

1. Las cortadoras de césped que están equipadas con

arrancadores eléctricos también están equipadas en una caja cerrada para baterías (a) o un paquete de baterías de que se pueda extraer (b). G. COLECTOR DE CÉSPED SI SE INCLUYE El colector de césped, que está ubicado en la parte trasera de la cortadora, se usa para embolsar los recortes del césped para desecharlos. Cuando se llena la bolsa, retírela a través de las manijas y vacíela antes de seguir cortando. H. ADAPTADOR PARA ABONO SI SE INCLUYE El adaptador para abono está ubicado en el costado derecho de la cortadora y se usa para fines de abono (recirculando los recortes de regreso a la tierra). Características

A. CONTROL DE LA CUCHILLA

El control de la cuchilla está unido a la manija superior de la cortadora. Para hacer funcionar la cortadora de césped, presione el control de la cuchilla contra la manija superior. Para detener la cuchilla y el motor, suelte el control de la cuchilla. ADVERTENCIA El control de la cuchilla es un dispositivo de seguridad. Nunca intente anular su funcionamiento.

B. CONTROL DE LA TRANSMISIÓN

Hay cuatro configuraciones de control de la transmisión.

1. Gancho de control de la transmisión (si está

equipado) - El gancho de control de la transmisión se encuentra ubicado por debajo de la manija superior y se utiliza para enganchar la transmisión. Apriételo contra la manija superior para enganchar la transmisión; libérelo para detener la cortadora.

2. Control de transmisión de palanca única (si está

equipado) - El control de transmisión de palanca única se encuentra ubicado en la parte superior de la manija superior y se utiliza para activar la transmisión. Apriételo contra la manija superior para activar la transmisión, libérelo para disminuir la velocidad o detener la cortadora.

3. Controles de transmisión de doble palanca (si están

equipados) - Los controles de transmisión de doble palanca se encuentran ubicados en la parte superior de la manija superior y se utilizan para activar la transmisión. Apriete los controles derecho, izquierdo, o ambos, derecho e izquierdo contra la manija superior para activar la transmisión; libérelo/los para reducir la velocidad o detener la cortadora.

4. Control de transmisión prémium (si está equipado)

- El control de transmisión prémium se encuentra ubicado en la manija superior y se utiliza para activar la transmisión. Al empujar el control hacia adelante, la transmisión quedará activada. Cuanto más lejos se empuje el control hacia adelante, más rápido avanzará la cortadora. Cuando se libera la presión del control, éste volverá a la posición de punto muerto y la transmisión se desactivará. C. CONTROL DE VELOCIDAD SI ESTÁ INCLUIDO El control de velocidad está ubicado en el alojamiento de control de velocidad variable sobre la manija superior. Este control se utiliza para seleccionar la velocidad de avance hacia adelante de la cortadora césped. IMPORTANTE: Mueva el control de velocidad solo cuando el motor esté en marcha. Si cambia el ajuste del control de velocidad con el motor apagado, su cortadora puede resultar dañada.39 FUNCIONAMIENTO Llenado de Gasolina y Aceite IMPORTANTE: consulte en el Manual del operador del motor información adicional sobre el motor. Esta cortadora de césped se envía sin gasolina (combustible) ni aceite en el motor. Antes de poner en marcha u operar su cortadora de césped, asegúrese de cargar el motor con gasolina y aceite como se indica.

1. Agregue el aceite provisto antes de arrancar la cortadora

de césped la primera vez, como se indica en el Manual del operador del motor.

2. Llene el motor con gasolina como se indica en el Manual del

operador del motor. ADVERTENCIA Tenga mucho cuidado al trabajar con gasolina. La gasolina es sumamente inflamable y sus vapores son explosivos. Nunca agregue combustible a la máquina en espacios cerrados ni mientras el motor está caliente o funcionando. Apague cigarrillos, cigarros, pipas y otras fuentes de combustión. Verificación de la carga del paquete de baterías (si se incluye) ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones y leyendas de precaución del paquete de baterías, del cargador y del producto. Si no se siguen las advertencias y las instrucciones se pueden producir descargas eléctricas, incendio y/o lesiones graves. IMPORTANTE: Consulte el manual de instrucciones suministrado con el cargador de batería para obtener las instrucciones de recarga, mantenimiento y eliminación de las baterías.

1. Presione el botón del indicador de batería en la parte

delantera del paquete de baterías para controlar el nivel de carga (Figura 29):

• Batería cargada: Una de las tres luces del indicador de batería se ilumina para mostrar el nivel de carga.

• Batería descargada: Si no se muestra ninguna luz, cargue el paquete de baterías. Consulte el manual suministrado con el cargador de batería para ver las instrucciones de carga.

I. ADAPTADOR PARA ABONO TRASERO (SI SE INCLUYE)

En determinadas cortadoras de césped, el adaptador para abono (si se incluye) es un componente separado. Si se incluye, este adaptador para abono se debe instalar en la parte trasera de descarga para embolsado si se usa la cortadora de césped como abonadora (recirculando los recortes de regreso a la tierra) o descharga lateral. J. CANAL DE DESCARGA LATERAL (SI SE INCLUYE) El canal de descarga lateral se usa para descargar recortes de césped al costado de la cortadora de césped en lugar juntarlos en el colector de césped o de usar la cortadora de césped como abonadora. ADVERTENCIA Mantenga sus manos y pies alejados del área del canal sobre la plataforma de corte. Consulte la etiqueta de advertencia que está en la unidad. K. SOPLADOR DE DESCARGA LATERAL (SI SE INCLUYE) El soplador de descarga lateral se usa para soplar hojas, recortes de césped y residuos a un lado.

El escudo posterior se adosa a la parte trasera de la cortadora para proteger al operador contra deshechos expulsados. No utilice la cortadora de césped a menos que el escudo esté en buen estado e instalado. M. SISTEMA DE LAVADO DE PLATAFORMA (SI SE INCLUYE) La plataforma de su cortadora puede estar equipada con un pico de lavado de plataforma de sujeción rápida como parte del sistema de lavado de plataforma. Utilice el sistema de lavado de plataforma para quitar los recortes de césped de la parte inferior de la plataforma. N. ALMACENAMIENTO VERTICAL (SI SE INCLUYE) Esta característica permite plegar la manija hacia adelante e inclinar la cortadora de césped hacia atrás para almacenarla verticalmente. ADVERTENCIA Almacenar en posición vertical una cortadora que no cuenta con la función de almacenamiento vertical puede causar daños al motor o bien una fuga de combustible o aceite. Únicamente las cortadoras que tienen la función de almacenamiento vertical incluyen un motor que puede almacenarse en posición vertical.40 FUNCIONAMIENTO Carga completa Sin carga Indicador de batería Botón del indicador de batería Figura 29 Para Encender el Motor ADVERTENCIA Asegúrese de que ninguna persona aparte del operador permanezca cerca de la cortadora de césped mientras arranca el motor u opera la misma. Nunca encienda el motor en interiores o en espacios cerrados o con poca ventilación. El escape del motor contiene monóxido de carbono, un gas inodoro y letal. Mantenga las manos, los pies, el cabello y la ropa suelta alejados de las partes móviles del motor y de la cortadora. Consulte el Manual del Operador del Motor para obtener instrucciones sobre cómo arrancar y parar el motor. Para Detener el Motor Suelte el control de la cuchilla para detener el motor y la cuchilla. NOTA: Si su cortadora de césped viene equipada con una Llave- Botón de Encendido Eléctrico, saque la llave cuando deje sola la cortadora de césped sin supervisión para evitar que alguien la use sin autorización. ADVERTENCIA Espere a que la cuchilla se haya detenido por completo antes de hacer cualquier trabajo en la cortadora o de retirar el colector de césped. Compruebe que el tiempo de detención de la cuchilla esté dentro de los 3 segundos. Si la cuchilla no se detiene al cabo de 3 segundos, comuníquese con su Centro de Atención. Uso de la Cortadora de Césped ADVERTENCIA Al hacer funcionar la cortadora de césped puede ser que se arrojen objetos extraños a los ojos, lo cual puede dañarlos gravemente. Utilice siempre anteojos de seguridad durante la operación de la cortadora o mientras la ajusta o repara. Asegúrese de que el césped está libre de piedras, palos, cables u otros objetos que pudiesen dañar la cortadora o el motor. Dichos objetos pueden ser arrojados accidentalmente por la cuchilla en cualquier dirección y provocar lesiones personales graves al operador y asistentes. GANCHO DE CONTROL DE LA TRANSMISIÓN

2. Una vez que el motor esté funcionando, apriete el gancho

de control de transmisión contra la manija superior para propulsar la cortadora.

3. Libere el gancho de control de transmisión para detener la

cortadora. CONTROL DE LA TRANSMISIÓN DE PALANCA ÚNICA

4. Una vez que el motor esté funcionando, apriete el control de

la transmisión de palanca única contra la manija superior para propulsar la cortadora.

5. Libere el control de la transmisión de palanca única para

disminuir la velocidad o detener la cortadora. CONTROLES DE TRANSMISIÓN DE DOBLE PALANCA

6. Una vez que el motor esté funcionando y mientras sigue

oprimiendo el control de la cuchilla, apriete cualquiera de los controles de la transmisión (o ambos) contra la manija superior para propulsar la cortadora (Figura 30). Enganche las palancas de control derecha, izquierda, o ambas, derecha e izquierda, para propulsar la cortadora Figura 3041 FUNCIONAMIENTO Uso de la Tapa de descarga (si se incluye) Para usar la cortadora de césped sin abonar o recolección de césped, extraiga el colector de césped y asegure que se instale el adaptador de abono trasero (si se incluye). Deje que la puerta de descarga trasera cierre la abertura trasera de la cortadora de césped. Consulte Colocación del Canal de Descarga Lateral o el Soplador de Descarga Lateral en la página 34. Uso de la cortadora de césped como abonadora (si se incluye) Para abonar el césped, quite el colector de césped o canal de descarga lateral de la máquina. Cuando quite el colector de césped de la cortadora, asegúrese de que el adaptador para abono trasero (si se incluye) esté instalado y permita que la puerta de descarga trasera cierre la abertura trasera de la cortadora de césped. Cuando se saca el canal de descarga lateral, se cierra el adaptador para abono. Para un abono eficiente, no corte césped húmedo. Si el césped ha crecido más de cuatro pulgadas, no se recomienda abonar. En ese caso, use el colector de césped para embolsar los recortes. Uso de la cortadora de césped con el colector de césped (si se incluye) Puede utilizar el colector de césped para recoger recortes mientras opera la cortadora.

1. Sujete el colector de césped, consulte Colocación del colector

de césped en la página 33. Los recortes de césped son recolectados en la bolsa de forma automática. Opere la cortadora hasta que la bolsa de recolección esté llena.

2. Detenga el motor soltando la manija de control de la cuchilla.

Compruebe que el motor se haya detenido por completo.

3. Para retirar la bolsa, levante la puerta de descarga trasera y

tire de la bolsa de recolección hacia arriba, apartándola de la cortadora. Deseche los recortes de césped y vuelva a colocar la bolsa cuando haya terminado. ADVERTENCIA Si golpea un objeto extraño, detenga el motor. Desconecte el cable de la bujía, inspeccione detenidamente la cortadora para ver si hay daños, y repare el daño antes de volver a encenderla y hacerla funcionar. El exceso de vibración de la cortadora durante el funcionamiento es una indicación de daño. Se debe inspeccionar y reparar la cortadora lo antes posible.

1. Libere los controles de la transmisión de palanca doble para

disminuir la velocidad o detener la cortadora.

7. Control de velocidad (si se incluye) - Para cambiar la

velocidad, mueva el control de velocidad a la velocidad deseada. NOTA: Al seleccionar una velocidad de transmisión, use la primera velocidad hasta que se sienta cómodo y se haya familiarizado con el funcionamiento de la cortadora de césped. IMPORTANTE: Si está cambiando velocidades mientras la cortadora de césped permanece fija, puede ser difícil cambiar a la primera velocidad en ciertas condiciones. Esto se soluciona fácilmente enganchando brevemente la palanca de transmisión. NOTA: Su cortadora de césped está equipada con un sistema de transmisión interna de avanzada para facilitar el uso y realizar los cambios sin problemas. Al girar o tirar de la unidad hacia atrás, usted podrá notar una resistencia superior a la normal en las ruedas posteriores bajo ciertas condiciones. Esto es perfectamente normal y se puede resolver dejando que la unidad se mueva ligeramente hacia adelante sin que la(s) palanca(s) de transmisión estén enganchadas antes de tirar hacia atrás.

CONTROL DE TRANSMISIÓN PRÉMIUM

1. Una vez que el motor esté funcionando y mientras mantiene

juntos los controles de la transmisión y la cuchilla, empuje el control de la transmisión hacia adelante para propulsar la cortadora. Cuanto más lejos se empuje el control hacia adelante, más rápido avanzará la cortadora (Figura 31).

2. Cuando se libera la presión del control de la transmisión,

éste volverá a la posición de punto muerto y la cortadora se detendrá. NOTA: Para facilitar el uso, mientras sujeta los controles, simplemente trabe su muñeca y sus codos y camine - la unidad se ajustará automáticamente a su velocidad.42 FUNCIONAMIENTO Cortadora de Almacenamiento Vertical (si se incluye) ADVERTENCIA Almacenar en posición vertical una cortadora que no cuenta con la función de almacenamiento vertical puede causar daños al motor o bien una fuga de combustible o aceite. Únicamente las cortadoras que tienen la función de almacenamiento vertical incluyen un motor que puede almacenarse en posición vertical. No almacene la cortadora en el exterior o en zonas húmedas. Almacene la cortadora en una zona limpia y seca. ALMACENAMIENTO DE LA CORTADORA DE CÉSPED ADVERTENCIA Deje que el motor se enfríe antes de limpiar o almacenar la unidad. IMPORTANTE: Antes de almacenar la cortadora de césped en posición vertical, verifique que el nivel de combustible esté en el nivel de llenado recomendado o por debajo del mismo. Consulte el Manual del operador del motor.

1. Usando aire comprimido o un trapo seco, limpie el exterior de

la cortadora y quite la suciedad que pueda estar acumulada alrededor del motor.

2. Si se incluye, quite la llave de encendido.

3. Destrabe las dos palancas de liberación de manija. Vea el

recuadro de la Figura 32.

4. Pliegue la manija hacia adelante hasta la posición de

almacenamiento (Figura 32). No prense los cables del control de la transmisión o de la cuchilla (si se incluyen) mientras baja la manija.

5. Trabe las dos palancas de liberación de la manija (recuadro,

Figura 32). Destrabe Trabe Figura 32

6. Levantando de la manija (a), incline la cortadora hacia arriba

sobre las ruedas traseras y hacia atrás del soporte de la manija (b) (Figura 33).

7. Posicione la cortadora de modo que la cuchilla quede mirando

ADVERTENCIA Al usar la cortadora de césped o desplegar la manija, no ponga las manos o los pies cerca o debajo de la plataforma de corte. De lo contrario, podrían producirse lesiones graves. Para evitar el arranque accidental del motor de la cortadora de césped cuando se despliega la manija, no sujete el control de la cuchilla contra la manija superior. De lo contrario, podrían producirse lesiones graves.

1. Sosteniendo la cortadora de césped por su manija superior,

apoye con suavidad la cortadora en el suelo sobre sus cuatro ruedas.

2. Para desplegar la manija, destrabe las dos palancas de

liberación de la manija (recuadro, Figura 32) y realice los PASOS 5-8 de MONTAJE, Manija de Almacenamiento Vertical en la página 32.43

SERVICIO Y MANTENIMIENTO

ADVERTENCIA Antes de realizar cualquier tipo de mantenimiento o servicio, desactive todos los controles y detenga el motor. Espere a que se detengan completamente todas las piezas móviles. Deje que el motor se enfríe. Desconecte el cable de la bujía de encendido y póngalo haciendo masa contra el motor para evitar que se encienda accidentalmente. Recomendaciones Generales

• Respete siempre las reglas de seguridad que figuran sobre la cortadora y en los manuales cuando realice cualquier tarea de mantenimiento.

• La garantía de esta cortadora no cubre elementos que hayan sido objeto de abuso o negligencia. Para recibir el reembolso total de la garantía, el operador deberá mantener la cortadora como se indica en este manual.

• El cambio de la velocidad controlada por el motor invalidará la garantía del motor.

• Antes de cada uso y antes de almacenarla para la temporada en que no se usa, verifique que todos los herrajes estén instalados y ajustados. Lubricación

CONTROL DE LA CUCHILLA

Lubrique con aceite ligero los puntos de pivote del control de la cuchilla al menos una vez por temporada y antes de almacenarla. Este control debe funcionar libremente en ambas direcciones (Figura 34). RUEDAS Lubrique con aceite ligero todos los cubos/ejes de ruedas una vez por temporada y antes de almacenar la cortadora (Figura 34). Figura 34 Mantenimiento del Motor Anualmente, revise el par de ajuste de los pernos de montaje del motor: Mín. 29.2 pies-libras (39.6 N-m), Máx. 41.7 pies-libras (56.3 N-m). Consulte el Manual del Operador del Motor que viene con su cortadora para obtener una descripción detallada de todas las especificaciones de servicio relacionadas con el motor y el almacenamiento. Si el motor no arranca, funciona errático, sobrecalienta, saltea (titubea) o no ralentiza bien, consulte el Manual del Operador del Motor. IMPORTANTE: Controle el nivel de aceite del motor antes de cada uso. Consulte el Manual del Operador del Motor.

• Antes de cada uso, limpie el césped, la grasa o los residuos acumulados del motor. Mantenga limpios el varillaje, los resortes y los controles. Mantenga el área que rodea al silenciador y que está detrás del mismo libre de cualquier residuo combustible.

• El mantenimiento del motor en condiciones limpias permite el movimiento de aire alrededor del mismo.

• Las piezas del motor se deben mantener limpias para reducir el riesgo de sobrecalentamiento e ignición de los residuos acumulados. PRECAUCIÓN No use agua para limpiar las piezas del motor. El agua puede contaminar el sistema de combustible. Use un cepillo o paño seco. Mantenimiento de la cortadora SISTEMA DE LAVADO DE PLATAFORMA (SI SE INCLUYE) La plataforma de su cortadora podría venir con un sistema de lavado de plataforma. Utilice el sistema de lavado de plataforma para lavar la parte inferior de la plataforma y quitar los restos de césped recortado e impedir la acumulación de sustancias corrosivas. Realice los siguientes pasos DESPUÉS DE CADA CORTE DE CÉSPED:

1. Empuje la cortadora hasta un lugar nivelado y despejado de su

jardín o patio. Asegúrese de que la manguera del jardín pueda llegar a la cortadora. PRECAUCIÓN Asegúrese de que el canal de descarga de la cortadora esté orientado EN DIRECCIÓN CONTRARIA a la casa, el garaje, los vehículos estacionados, etc.

2. Retire de la plataforma de la cortadora el pico de lavado de la

plataforma de sujeción rápida y enrósquelo en el extremo de la manguera del jardín.

3. Conecte la manguera de jardín con el pico de lavado de

plataforma al puerto de agua que está sobre la superficie de su plataforma (Figura 35).

4. Abra el suministro de agua.

5. Encienda el motor, tal como se indicó anteriormente en el Manual

del operador del motor.

6. Haga funcionar el motor durante dos minutos por lo menos

para permitir que se enjuague totalmente la parte inferior de la plataforma de corte.

7. Suelte el control de la cuchilla para detener el motor y la cuchilla.

8. Desconecte el agua y retire el pico de lavado de la plataforma

del puerto de agua que se encuentra en la superficie de la plataforma.

9. Luego de limpiar la plataforma, vuelva a arrancar la cortadora.

Mantenga el motor y la cuchilla en funcionamiento durante dos minutos por lo menos para permitir que se seque totalmente la parte inferior de la plataforma de corte. Figura 3544

cigüeñal (Figura 36).

6. Saque la cuchilla del adaptador para comprobar el centrado.

a. Centre la cuchilla sobre un destornillador de eje redondo para inspeccionarla. b. Saque metal del lado pesado hasta que quede bien centrada. NOTA: cuando afile la cuchilla, siga el ángulo original de afilado como guía. Afile cada borde de corte por igual para mantener centrada la cuchilla. ADVERTENCIA Si la cuchilla está descentrada causará demasiada vibración al rotar a altas velocidades. Puede producir daños al motor y la cuchilla se puede romper causando así lesiones personales.

7. Lubrique el cigüeñal del motor y la superficie interna del

adaptador de la cuchilla con aceite ligero. (recuadro de la Figura 36). a. Deslice el adaptador de la cuchilla (d) sobre el cigüeñal del motor. b. Instale la cuchilla en el adaptador con el lado marcado “Grass Side” (lado del césped) (o con el número de parte) hacia el suelo cuando la cortadora de césped está en posición de funcionamiento. c. Asegúrese que la cuchilla quede alineada y asentada en las bridas del adaptador.

8. Coloque el soporte de campana (b) sobre la cuchilla (c). Alinee

las muescas del soporte de campana de la cuchilla con los orificios pequeños de la cuchilla.

9. Vuelva a colocar el perno hexagonal (a) y ajústelo según los

siguientes valores de ajuste: Mín. 37.5 pies-libras (50.8 N-m), Máx. 50.0 pies-libras (67.8 N-m). NOTA: para garantizar la operación segura de la cortadora de césped, revise periódicamente el perno de la cuchilla para determinar si está bien ajustado.

Al menos una vez por temporada y antes del almacenamiento, limpie la parte inferior de la plataforma de la cortadora de césped para prevenir la acumulación de recortes de césped u otros desechos.

1. Deje el motor en marcha hasta que se acabe el combustible.

No intente verter combustible del motor. Desconecte el cable de la bujía. Consulte el Manual del Operador del Motor.

2. Gire la cortadora de césped sobre el costado y compruebe que

el filtro de aire y el carburador queden mirando hacia arriba. Sostenga firmemente la cortadora.

3. Raspe y limpie la parte inferior de la plataforma mediante el

uso de una herramienta adecuada. No la rocíe con agua. IMPORTANTE: No utilice una lavadora a presión o manguera de jardín para limpiar su cortadora. Pueden producir daños a los rodamientos o al motor. El uso de agua acortará la vida útil de la máquina y reducirá su capacidad de servicio.

4. Vuelva a colocar la cortadora sobre sus ruedas en el suelo.

Cuidado de las Cuchillas ADVERTENCIA Espere a que la cuchilla se haya detenido por completo antes de hacer cualquier trabajo en la cortadora o de retirar el colector de césped. Compruebe que el tiempo de detención de la cuchilla esté dentro de los 3 segundos. Si la cuchilla no se detiene al cabo de 3 segundos, comuníquese con su Centro de Atención. ADVERTENCIA Cuando saque la cuchilla de corte para afilarla o reemplazarla, protéjase las manos usando un par de guantes gruesos o un trapo grueso para sostener la cuchilla. Anualmente, revise el par de ajuste de los pernos de montaje de la cuchilla de la cortadora: Mín. 37.5 pies-libras (50.8 N-m), Máx.

50.0 pies-libras (67.8 N-m).

Inspeccione periódicamente la cuchilla y el adaptador de la cuchilla en busca de pandeos o rajaduras, especialmente cuando golpee un objeto extraño o tiene una vibración excesiva. Reemplace según necesidad. Para realizar el mantenimiento de la cuchilla, siga los siguientes pasos:

1. Deje el motor en marcha hasta que se acabe el combustible.

No intente verter combustible del motor.

2. Desconecte el cable de la bujía. Consulte el Manual del

3. Gire la cortadora de césped sobre el costado y compruebe que

el silenciador quede orientado hacia abajo y el filtro de aire y el carburador queden mirando hacia arriba.

4. Retire el perno (a) y el soporte de campana de la cuchilla

(b) que sostienen la cuchilla y el adaptador de la cuchilla al cigüeñal del motor (Figura 36).45

SERVICIO Y MANTENIMIENTO

TRANSMISIÓN PRÉMIUM (SI SE INCLUYE) El sistema de transmisión consiste de poleas, una correa y un cable que vincula la transmisión a la manija de transmisión. Como estos componentes se gastan, es posible que sea necesario practicar ajustes. Para ajustar la varilla de la transmisión haga lo siguiente:

1. Rote hacia arriba el accesorio del cable de la transmisión en la

manija superior izquierda (Figura 39).

2. Tire del accesorio y sepárelo de la manija.

3. Desenganche el cable (a) y extraiga el casquillo de metal (b)

de la manija de transmisión plástica (Figura 40).

cable a través del casquillo y el orificio inferior de la manija. (Figura 41). Figura 41

5. Vuelva a insertar el accesorio del cable de la transmisión en la

manija superior y gírela hacia abajo.

6. Arranque la cortadora y compruebe el funcionamiento de la

manija de transmisión. Cuidado de la correa Si la correa está dañada o desgastada puede evitar que la cortadora se impulse automáticamente. Revise periódicamente el sistema de polea y correa para detectar daños o desgaste. De ser necesario, comuníquese con un Centro de Servicio autorizado para que reemplacen la correa. NOTA: para cambiar la correa de transmisión de la cortadora de césped, es necesario extraer varios componentes. Solicite a un Centro de Servicio autorizado que realice el reemplazo de la correa. Ajuste del control de la transmisión CONTROLES DE LA TRANSMISIÓN DE PALANCA ÚNICA Y DE PALANCA DOBLE (SI SE INCLUYEN) Si se incluye, la rueda de ajuste está ubicada en el alojamiento de la manija de control de la transmisión que se utiliza para ajustar o aflojar la correa de transmisión. Deberá ajustar el control de transmisión si la cortadora no se autopropulsa con el control de transmisión enganchado o si las ruedas de la cortadora vacilan con el control de transmisión enganchado. Si ocurren algunas de estas condiciones, rote la rueda de ajuste en sentido de las agujas del reloj para ajustar el cable o en sentido contrario a las agujas del reloj para aflojar el cable. Consulte la Figura 37 para determinar la ubicación del Control de la transmisión con palanca única y la Figura 38 para el Control de la transmisión de palanca doble. Apriete Afloje Figura 37 Apriete Afloje Figura 3846

SERVICIO Y MANTENIMIENTO

Reemplazo de la batería (si se incluye) ADVERTENCIA Las baterías contienen ácido sulfúrico que puede causar quemaduras. No ponga en corto circuito ni dañe las baterías de ninguna manera. No coloque las baterías sobre fuego dado que pueden explotar o emitir materiales tóxicos.

1. Extracción de la batería (Figura 42):

a. Abra la tapa del puerto de carga (a) y saque la tapa de la caja para baterías (b). b. Desconecte los cables positivo y negativo de la batería (c). c. Levante la batería y sáquela de la caja para baterías.

2. Instalación de la batería (Figura 43):

a. Inserte la batería (c) en la caja para baterías. b. Conecte el cable positivo (rojo) con el terminal positivo (+) (d). c. Conecte el cable negativo (negro) con el terminal negativo (-) (e).

3. Coloque la tapa de la caja para baterías y cierre la tapa del

puerto de carga. Carga de la batería (si se incluye) ADVERTENCIA La batería contiene fluido corrosivo y material tóxico; manipule la misma con cuidado y manténgala alejada de los niños. No perfore, desarme, dañe o prenda fuego a la batería. Durante la carga o descarga se podrían emitir gases explosivos. Utilícela en un área bien ventilada, lejos de fuentes de combustión. Cargue la batería al momento de la configuración inicial, al final de la temporada, después de períodos prolongados sin uso y según sea necesario. Es posible que haya que cargar la batería con mayor frecuencia si se arranca y para la cortadora con frecuencia durante cada corte a lo largo de la temporada, como al embolsar. NOTA: El enchufe de diseño especial del cable del cargador solo encaja en el puerto de carga de la caja para baterías. NOTA: La batería debe almacenarse con carga completa. El almacenamiento prolongado de una batería descargada reducirá la vida útil y la capacidad de la batería. Para la vida óptima de la batería, cárguela una vez por mes mientras esté almacenada. IMPORTANTE: No extraiga la batería de la caja para baterías por ningún motivo que no sea para su reemplazo.

1. Abra la tapa del puerto de carga (a) y enchufe el cable del

cargador (b) en el puerto de carga (c) (Figura 44).

2. Enchufe el cargador de la batería (d) en un tomacorriente

residencial estándar de 120 V.

3. Cargue la batería de 8 a 10 horas antes del uso inicial. No

cargue por más de 12 horas. IMPORTANTE: Siempre enchufe el cable del cargador en el puerto de carga en primer lugar, y luego enchufe el cargador de la batería en un tomacorriente residencial estándar de 120 voltios. Siga los pasos en este orden siempre que cargue la batería.

4. Después de la carga, desconecte el cargador del

tomacorriente primero, luego desconecte el cable del cargador del puerto de carga.

5. Cierre la tapa del puerto de carga.47

SERVICIO Y MANTENIMIENTO

Carga del paquete de baterías (si se incluye) IMPORTANTE: Consulte el manual de instrucciones suministrado con el cargador de batería para obtener las instrucciones de recarga, mantenimiento y eliminación de las baterías (Figura 45). ADVERTENCIA La batería contiene fluido corrosivo y material tóxico; manipule la misma con cuidado y manténgala alejada de los niños. No perfore, desensamble, rompa o prenda fuego a la batería. Durante la carga o descarga se podrían emitir gases explosivos. Utilícela en un área bien ventilada, lejos de fuentes de combustión. ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones y leyendas de precaución del paquete de baterías, del cargador y del producto. Si no se siguen las advertencias y las instrucciones se pueden producir descargas eléctricas, incendio y/o lesiones graves. Figura 45 Eliminación de la Batería IMPORTANTE: Este procedimiento se refiere a las cortadoras de césped que cuentan con una batería en una caja para baterías cerrada. Para las cortadoras de césped que cuentan con un paquete de baterías desmontable, consulte el manual de instrucciones que se proporciona con el cargador de las baterías para obtener las instrucciones de eliminación. ELIMINACIÓN DE BATERÍAS DAÑADAS O AGOTADAS ADVERTENCIA Esta batería contiene el siguiente material tóxico y corrosivo: ÁCIDO SULFÚRICO, un material tóxico. ADVERTENCIA Para evitar la contaminación ambiental, póngase en contacto con su agencia local de eliminación de residuos para solicitar instrucciones antes de eliminar baterías de ion de litio dañadas o agotadas. Lleve las baterías a un centro local de reciclaje y/o eliminación que cuente con certificación para la eliminación de baterías de ion de litio. ADVERTENCIA No use baterías rotas o con grietas, aun cuando no tengan pérdidas. Cambie las baterías dañadas o agotadas por baterías nuevas. ¡NO INTENTE REPARAR LAS BATERÍAS! Los intentos de reparación pueden producir lesiones personales graves debido a explosión o descarga eléctrica. Para evitar lesiones personales y daños ambientales:

• No intente retirar ni destruir ningún componente de la batería. No abra ni rompa la batería. Si se produce una pérdida, los electrolitos emitidos son corrosivos y tóxicos. No deje que la solución entre en contacto con sus ojos o su piel y no trague solución.

• No arroje la batería junto con la basura domiciliaria normal.

• No arroje la batería al fuego. La celda puede explotar.

• No elimine la batería en un lugar donde pase a ser parte de algún relleno sanitario o de los desechos sólidos municipales.

• Cubra los terminales de la batería con cinta adhesiva reforzada.

• Deseche la batería de acuerdo con las regulaciones locales, estatales y federales.

• Elimine la batería sin demora. BATERÍAS ETIQUETADAS CON EL SELLO DE BATERÍAS CALL2RECYCLE Acerca de los sellos de baterías Call2Recycle - El programa de auxiliares de la industria Call2Recycle ayuda a los fabricantes de baterías y productos a cumplir los requisitos de reciclaje en los Estados Unidos y Canadá, incluido el cumplimiento de amplias regulaciones estatales, provinciales y federales, por ejemplo, la Ley de Baterías Recargables y con Contenido de Mercurio (la Ley de las Baterías). Los licenciatarios/auxiliares de la industria y los fabricantes y comerciantes de productos y baterías que participan en el programa Call2Recycle® adquieren los derechos de imprimir los sellos de batería Call2Recycle en sus baterías y productos recargables. Cuando usted vea el sello de batería Call2Recycle, puede estar seguro de que su batería o su producto se pueden reciclar en forma segura y responsable. Acerca de Call2Recycle - Desde 1994 Call2Recycle ha desviado más de 75 millones de libras de baterías recargables de los rellenos sanitarios locales y ha establecido una red de 30,000 lugares donde dejar unidades para reciclaje. Más de 200 fabricantes de productos y/o baterías, auxiliares de la industria Call2Recycle, se han reunido para asegurarse de que se realice el reciclaje responsable de las baterías cuando llegan al fin de su vida útil y solventan el programa que funciona a través de Call2Recycle, Inc., una organización de servicios públicos sin fines de lucro 501(c)4. Para ubicar el centro de reciclaje más cercano, por favor, comuníquese al 1-800-822-8837.Consignes de sécurité • Assemblage • Utilisation • Entretien et réparation Manuel de l’utilisateur Tondeuse autopropulsée NOTE : Ce manuel est commun à plusieurs modèles dont les caractéristiques peuvent différer du vôtre, de même que le modèle illustré. AVERTISSEMENT Lisez attentivement les consignes de sécurité et les instructions de montage et de fonctionnement avant d’utiliser cet appareil afin d’écarter tout risque d’accident et de blessure. CONSERVEZ CES INSTRUCTIONS. AVERTISSEMENT
