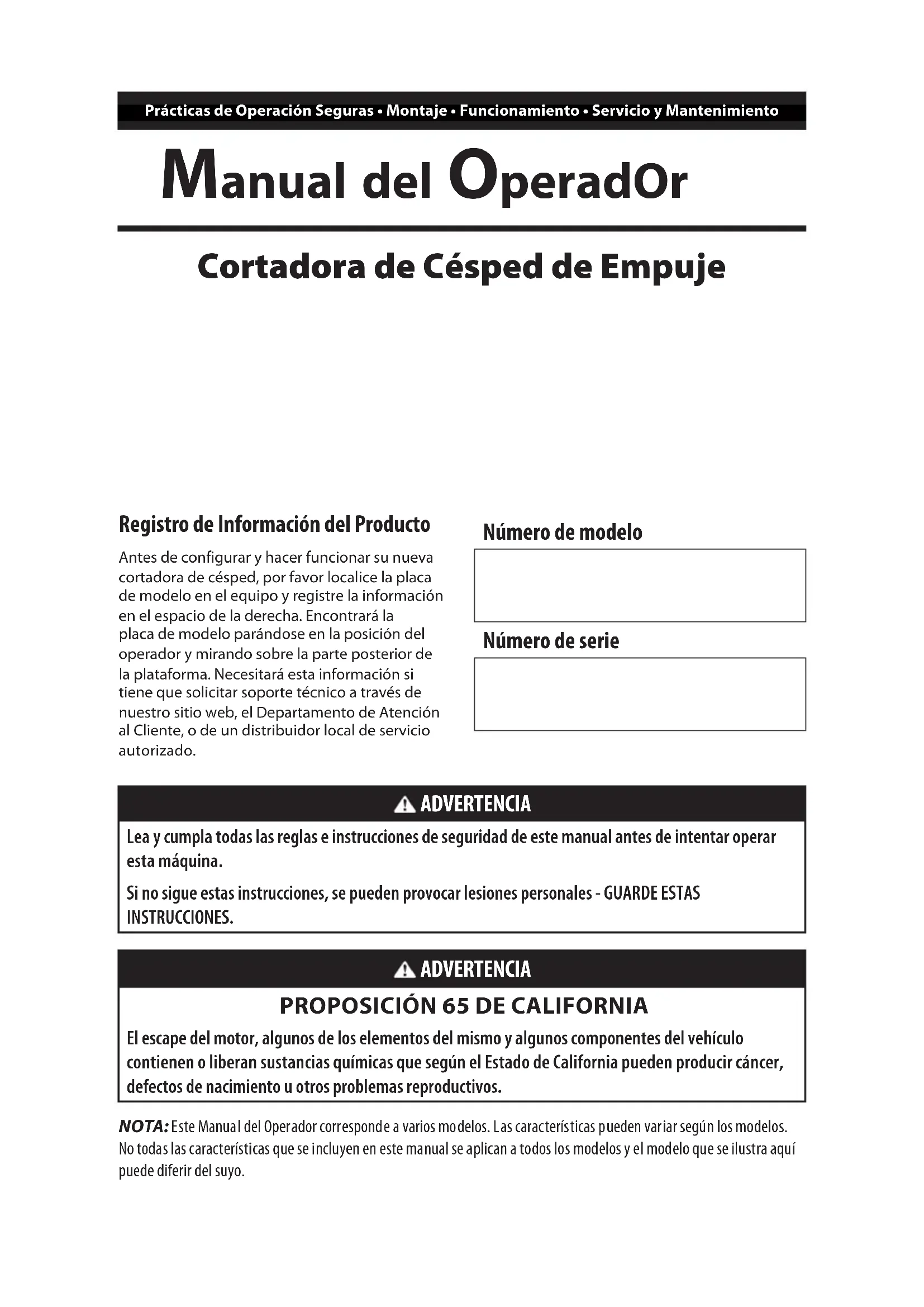

MANUAL DE USUARIO TB100 TROY-BILT

(Figure 24).NOTA: Este Manual del Operador corresponde a varios modelos. Las características pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos los modelos y el modelo que se ilustra aquí puede diferir del suyo. Manual del OperadOr Prácticas de Operación Seguras • Montaje • Funcionamiento • Servicio y Mantenimiento Cortadora de Césped de Empuje ADVERTENCIA Lea y cumpla todas las reglas e instrucciones de seguridad de este manual antes de intentar operar esta máquina. Si no sigue estas instrucciones, se pueden provocar lesiones personales - GUARDE ESTAS INSTRUCCIONES. ADVERTENCIA

PROPOSICIÓN 65 DE CALIFORNIA

El escape del motor, algunos de los elementos del mismo y algunos componentes del vehículo contienen o liberan sustancias químicas que según el Estado de California pueden producir cáncer, defectos de nacimiento u otros problemas reproductivos. Registro de Información del Producto Antes de configurar y hacer funcionar su nueva cortadora de césped, por favor localice la placa de modelo en el equipo y registre la información en el espacio de la derecha. Encontrará la placa de modelo parándose en la posición del operador y mirando sobre la parte posterior de la plataforma. Necesitará esta información si tiene que solicitar soporte técnico a través de nuestro sitio web, el Departamento de Atención al Cliente, o de un distribuidor local de servicio autorizado. Número de modelo Número de serie17

PRÁCTICAS DE OPERACIÓN SEGURAS

1. Lea, entienda y cumpla todas las instrucciones que figuran

sobre la cortadora de césped y en los manuales antes de intentar armar la unidad y utilizarla. Guarde este manual en un lugar seguro para consultas futuras y periódicas, así como para solicitar repuestos.

2. Familiarícese con todos los controles y con el uso adecuado de

3. No permita nunca que los niños menores de 14 años utilicen

esta cortadora de césped. Los niños de 14 años en adelante deben leer y entender las instrucciones y prácticas de operación seguras contenidas en este manual y sobre la cortadora de césped, y deben ser entrenados y supervisados por un adulto.

4. Nunca permita que los adultos operen esta cortadora de césped

sin recibir antes la instrucción apropiada.

5. Almacene la cortadora en una zona limpia y seca. No la

almacene cerca de productos corrosivos, como por ejemplo fertilizantes.

6. Si se presentan situaciones que no están previstas en este

manual, sea cuidadoso y use el sentido común. Póngase en contacto con su representante de atención al cliente para obtener ayuda.

7. De conformidad con la Comisión de Seguridad de Productos

para el Consumidor de los Estados Unidos (CPSC) y la Agencia de Protección Ambiental de los Estados Unidos (EPA), este producto tiene una vida útil estimada de siete (7) años, en condiciones normales de uso. Al final de su vida útil, se deberá solicitar una inspección del producto anualmente a fin de asegurarse de que todos los sistemas mecánicos y de seguridad funcionen adecuadamente, de manera segura y no estén excesivamente desgastados. Si no lo hace, puede ocasionar accidentes, lesiones o la muerte.

PREPARATIVOS ANTERIORES AL USO

1. Revise minuciosamente el área donde se va a usar la cortadora

de césped. Saque todas las piedras, palos, cables, huesos, juguetes y otros objetos extraños con los que podría tropezar o que podrían ser arrojados por la cuchilla. Los objetos arrojados por la máquina pueden producir lesiones personales graves.

2. Para evitar lesiones por contacto con la cuchilla o un objeto

arrojado, permanezca en la zona del operador detrás de las manijas de la cortadora. Indique a los asistentes que permanezcan al menos a 75 pies (23 metros) de la cortadora mientras está en funcionamiento. Mantenga a observadores, niños y mascotas en interiores durante el funcionamiento de la cortadora de césped. Detenga la cortadora de césped si alguien entra en la zona.

3. Esté atento a la cortadora de césped y a la dirección de descarga

de los aditamentos y no apunte la descarga de la cortadora en dirección a nadie.

4. Para protegerse los ojos, utilice siempre gafas o anteojos de

seguridad mientras opera la máquina y mientras la ajusta o repara. Los objetos arrojados que rebotan pueden producir lesiones graves en los ojos.

5. Utilice zapatos de trabajo resistentes, de suela fuerte, y

pantalones y camisas ajustados. Las ropas sueltas, las alhajas y el cabello largo pueden engancharse en las piezas móviles. Se recomienda vestir camisas y pantalones que cubren brazos y piernas y usar zapatos con puntera de acero.

6. Nunca opere la cortadora descalzo, con sandalias, zapatos

resbalosos o livianos (por ej. de lona).

7. Nunca llene en exceso el depósito de combustible. Llene el

depósito no más de 1” (2.5 cm) por debajo de la base del cuello de llenado dejando espacio para la expansión del combustible.

8. Vuelva a colocar la tapa de la gasolina y ajústela bien.

9. Use sólo implementos y accesorios que el fabricante haya

aprobado para esta cortadora de césped. Lea, comprenda y siga todas las instrucciones incluidas con el accesorio o implemento aprobado. FUNCIONAMIENTO

1. Las estadísticas indican que los operadores mayores de 65

años se ven involucrados en un alto porcentaje de lesiones relacionadas con cortadoras de césped. Estas personas deben evaluar su capacidad para operar la cortadora de césped de manera suficientemente segura para protegerse a sí mismos y a otros de lesiones graves.

2. Muchas lesiones ocurren como resultado de pasar la cortadora

sobre los pies durante una caída provocada al patinarse o tropezarse. No se sostenga de la cortadora si se está cayendo, suelte la manija inmediatamente.

3. Nunca tire la cortadora hacia usted mientras camina. Si debe

retroceder con la cortadora para evitar una pared u obstáculo, mire primero abajo y atrás para evitar tropezarse y luego siga estos pasos: ADVERTENCIA Este símbolo indica instrucciones de seguridad importantes que, de no seguirse, pueden poner en peligro su seguridad personal y/o material y la de otras personas. Lea y cumpla todas las instrucciones de este manual antes de intentar hacer funcionar esta máquina. Si no sigue estas instrucciones, se pueden provocar lesiones personales.Cuando vea este símbolo, ¡PRESTE ATENCIÓN A LA ADVERTENCIA! PELIGRO Esta máquina está diseñada para ser utilizada respetando las prácticas de operación seguras contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado, un descuido o error por parte del operador puede producir lesiones graves. Esta máquina es capaz de amputar dedos, manos y pies y de arrojar residuos. De no respetar las instrucciones de seguridad siguientes, se pueden ocasionar lesiones graves o la muerte.18

PRÁCTICAS DE OPERACIÓN SEGURAS

a. Apártese de la cortadora hasta estirar completamente sus brazos. b. Asegúrese de estar en equilibrio y bien parado. c. Tire de la cortadora lentamente hacia usted, no más allá de la mitad de la distancia que los separa. d. Repita estos pasos según sea necesario.

4. No engrane el control de la transmisión (si se incluye) mientras

5. El control de la cuchilla es un dispositivo de seguridad. Nunca

intente anular su funcionamiento. De hacerlo, el dispositivo de seguridad quedaría inoperativo y podrían producirse lesiones personales por el contacto con la cuchilla giratoria. El control de la cuchilla debe funcionar bien en ambas direcciones y regresar automáticamente a la posición desengranada cuando se lo suelta. La cuchilla continúa rotando por hasta tres segundos después de que se suelta el control de las cuchillas. Nunca coloque ninguna parte del cuerpo en el área de la cuchilla hasta que esté seguro que la cuchilla ha dejado de girar.

6. Si la cortadora de césped comienza a vibrar de forma extraña,

detenga el motor y busque inmediatamente la causa. La vibración generalmente advierte que hay algún problema.

7. Nunca opere la cortadora sin estar en su lugar y funcionando

el escudo apropiado, la cubierta de descarga, el colector de césped, el control de la cuchilla u otros dispositivos de seguridad y protección. Nunca opere la cortadora si los dispositivos de seguridad están dañados. De lo contrario podrían producirse lesiones personales.

8. Cuando encienda el motor, jale de la cuerda lentamente hasta

que sienta resistencia, luego jale rápidamente. El repliegue rápido de la cuerda de arranque (retroceso o rebote) le jalará la mano y el brazo hacia el motor más rápido de lo que usted tarda en soltarla. Puede llegar a causar huesos rotos, fracturas, hematomas y esguinces.

9. No ponga las manos ni los pies cerca de las piezas rotatorias

ni debajo de la plataforma de corte. El contacto con la(s) cuchilla(s) puede amputar manos y pies.

10. Esté atento a los hoyos, surcos, baches, rocas, u otros objetos

ocultos. Los terrenos desnivelados u objetos ocultos pueden causar derrapes y/o caídas. El césped alto puede ocultar obstáculos.

11. La cortadora está diseñada para cortar césped residencial

normal, con una altura no mayor a 7” (17.5 cm). No intente cortar césped demasiado crecido, seco (como un pastizal) ni pilas de hojas secas.

12. Planifique el patrón de corte para evitar que la descarga de

material se realice hacia caminos, veredas, asistentes, etc. Evite descargar material contra una pared u obstrucción, ya que esto podría hacer que el material descargado rebote contra el operador.

13. Apague el motor y espere hasta que la cuchilla se detenga

completamente antes de retirar el colector de césped o de destapar la tolva. La cuchilla de corte sigue girando por hasta tres segundos después de soltar el control de la cuchilla. Nunca coloque ninguna parte del cuerpo en el área de la cuchilla hasta que esté seguro de que el motor está apagado y la cuchilla ha dejado de girar.

14. Una puerta de descarga, tolva o adaptador para abono faltante

o dañado puede provocar lesiones por contacto con la cuchilla o por objetos arrojados.

15. Nunca opere la cortadora de césped si no están bien colocados

la puerta de descarga, la tolva, el adaptador para abono o el colector de césped completo.

16. Detenga la cuchilla de la cortadora de césped cuando cruce

caminos o senderos de gravilla y cuando no esté cortando el césped.

17. Corte el césped solamente con luz de día o con una buena luz

18. No opere la cortadora de césped estando bajo los efectos del

alcohol o de drogas.

19. El silenciador y el motor están a temperatura muy alta y pueden

provocar lesiones graves por quemaduras. No los toque. Deje que se enfríe la cortadora de césped al menos durante cinco minutos antes de almacenarla o intentar cualquier tarea de mantenimiento.

20. Nunca encienda un motor en interiores o en espacios cerrados o

con poca ventilación. El escape del motor contiene monóxido de carbono, un gas inodoro y letal. NIÑOS

1. Si el operador no está atento a la presencia de niños, se pueden

producir accidentes trágicos. Por lo general a los niños les atraen las cortadoras y la actividad de cortar el césped. Los niños no son conscientes de los peligros. Nunca asuma que los niños permanecerán donde los vio por última vez.

2. Mientras la cortadora está en funcionamiento, mantenga a

observadores, niños y mascotas en interiores bajo la atenta supervisión de un adulto responsable que no sea el operador. Detenga la cortadora de césped si alguien entra en la zona.

3. Esté alerta y apague la cortadora si un niño u observador

4. No permita nunca que los niños menores de 14 años utilicen

esta cortadora de césped. Los niños de 14 años en adelante deben leer y entender las instrucciones y prácticas de operación seguras contenidas en este manual y sobre la cortadora de césped, y deben ser entrenados y supervisados por un adulto.

5. Esta cortadora de césped es un equipo motorizado de precisión,

no un juguete. Por lo tanto, tenga mucho cuidado en todo momento. Esta cortadora de césped fue diseñada para realizar una sola tarea: cortar el césped. No la utilice para ningún otro fin.

6. Tenga mucho cuidado al aproximarse a esquinas ciegas,

puertas, arbustos, árboles u otros objetos que puedan obstaculizarle la vista de un niño que pudiese correr al encuentro de la cortadora.

7. Mantenga a los niños alejados de motores en marcha o

calientes. Pueden sufrir quemaduras al tocar un motor o silenciador caliente.

8. Si su cortadora de césped viene equipada con una Llave

Pulsadora de Encendido Eléctrico, quite la llave cuando deje sola la cortadora para evitar que una persona sin autorización la maneje. Asegúrese de que la llave quede fuera del alcance de niños pequeños.19

PRÁCTICAS DE OPERACIÓN SEGURAS

1. Las pendientes son un factor importante en los accidentes

ocasionados por derrapes y caídas y pueden producir lesiones graves o incluso la muerte. Todas las pendientes requieren precaución extra. Si no se siente seguro en una pendiente, no corte el césped.

2. Para su seguridad, antes de usar la cortadora de césped mida

cualquier pendiente que haya. Use un dispositivo de medición de pendientes además del indicador de pendiente que se incluye como parte de este manual para medir las pendientes antes de operar esta cortadora de césped en una zona inclinada o con pendientes. Para medir las pendientes, también se pueden usar aplicaciones de teléfonos inteligentes. Si la pendiente es de más de 15º (25%) medida por el indicador de pendiente o un dispositivo de medición de pendientes, no haga funcionar esta cortadora de césped en ese sector pues podría causar lesiones graves.

3. No corte el césped en pendientes de más de 15 grados (25%).

4. Siempre corte el césped de forma transversal a la pendiente,

nunca hacia arriba y hacia abajo.

5. La cortadora de césped podría acelerarse al colocarla cuesta

abajo, siempre debe colocarla cuesta arriba. Mantenga siempre el control de la cortadora de césped.

6. No corte el césped húmedo. Si no está firmemente parado,

7. No opere la cortadora de césped en ninguna condición en la que

se comprometan la tracción o estabilidad. Asegúrese siempre de estar bien afirmado. Si resbala y cae puede lesionarse gravemente. Si siente que pierde el equilibrio o deja de estar bien afirmado, suelte inmediatamente la manija de control de la cuchilla y la cuchilla dejará de girar en tres (3) segundos.

8. Manténgase a por lo menos 3 pies (1 metro) de barrancos,

zanjas o terraplenes o del borde del agua. Podría perder el equilibrio o dejar de estar bien afirmado.

evitar lesiones personales y daños materiales. La gasolina es sumamente inflamable y sus vapores son explosivos. Si se derrama gasolina encima o sobre la ropa se puede lesionar gravemente ya que se podría prender fuego. Lávese la piel y cámbiese de ropa de inmediato.

2. Apague todos los cigarrillos, cigarros, pipas y otras fuentes de

3. Use sólo un recipiente de combustible (gasolina) portátil

aprobado. Use sólo recipientes certificados por EPA, CARB y/u OSHA.

4. Nunca saque la tapa del combustible ni agregue combustible

mientras el motor está caliente o en marcha. Deje que el motor se enfríe por lo menos cinco minutos antes de volver a cargar combustible.

5. Nunca cargue combustible a la cortadora de césped en

6. Nunca guarde la cortadora de césped o el recipiente de

combustible en un espacio cerrado donde haya una llama abierta, chispas o luz piloto, como por ejemplo de calentadores de agua, calefactores de ambientes, hornos, secadores de ropa u otros aparatos a gas.

7. Limpie el combustible que se pueda haber derramado sobre

el motor y la cortadora de césped. Limpie los derrames de combustible o aceite y elimine los residuos empapados con gasolina. Traslade la cortadora de césped a otra zona. Espere al menos 5 minutos antes de arrancar el motor.

8. Para reducir el riesgo de incendio mantenga la cortadora limpia

de pasto, hojas y de acumulación de otros escombros. Siga el “Programa de Mantenimiento” que figura en la sección Servicio y Mantenimiento para mantener su cortadora de césped libre de residuos.

9. Nunca llene en exceso el depósito de combustible. Llene el

depósito no más de 1” (25 mm) por debajo de la base del cuello de llenado, para dejar espacio para la expansión del combustible.

10. Vuelva a colocar la tapa de la gasolina y ajústela bien.

11. Deje que la cortadora de césped se enfríe por lo menos cinco

minutos antes de cargarle combustible o guardarla.

12. Nunca llene los recipientes en el interior de un vehículo o

camión o caja de remolque con recubrimientos plásticos. Siempre ubique los recipientes en el piso, lejos del vehículo antes de llenarlos.

13. Cuando sea factible, retire el equipo a gasolina del camión

o remolque y apóyelo en el suelo para llenarlo. Si esto no es posible, recargue combustible sobre el remolque con un recipiente portátil, en lugar de una boquilla dosificadora de gasolina.

14. Mantenga la boquilla dispensadora en contacto con el borde del

depósito de combustible o con la boca del recipiente en todo momento, hasta terminar de cargar. No utilice un dispositivo de bloqueo/apertura de boquilla.

SERVICIO Y MANTENIMIENTO

1. Mantenga la cortadora de césped en buenas condiciones de

funcionamiento. Reemplace las piezas dañadas o gastadas.

2. Para evitar lesiones graves o la muerte, no modifique el motor

de ninguna manera. Si cambia la configuración del regulador, el motor podría funcionar a velocidades inseguras. Nunca modifique el ajuste de fábrica del regulador del motor. No cambie la configuración del regulador del motor ni acelere demasiado el motor. El regulador del motor controla la velocidad máxima segura de funcionamiento del motor.

3. Las cuchillas de las cortadoras de césped son filosas. Envuelva la

cuchilla o utilice guantes y extreme las precauciones cuando les haga mantenimiento.

4. Antes de limpiar, reparar o inspeccionar la máquina, compruebe

que la cuchilla y todas las partes móviles se hayan detenido. Desconecte el cable de la bujía y póngalo de manera que haga masa contra el motor para evitar que se encienda accidentalmente.

5. Verifique que la cuchilla se haya detenido por completo dentro

de los tres (3) segundos de operar el control de la cuchilla. Si la cuchilla no se detiene en menos de tres segundos, su cortadora de césped debe ser revisada por profesionales de un distribuidor de servicio autorizado. Consulte el funcionamiento correcto en la sección Servicio y Mantenimiento.20

PRÁCTICAS DE OPERACIÓN SEGURAS

6. Controle periódicamente el funcionamiento del sistema de

enclavamiento de seguridad, tal como se describe más adelante en este manual. Si el sistema de enclavamiento de seguridad no funciona correctamente, lleve su cortadora de césped a hacerle un servicio profesional de un distribuidor autorizado.

7. Nunca altere el enclavamiento de seguridad del control

de la cuchilla u otros dispositivos de seguridad. Consulte el funcionamiento correcto en la sección Servicio y Mantenimiento.

8. Controle el par de ajuste del perno de montaje del motor y

cuchilla de la cortadora de césped de acuerdo con la sección Servicio y Mantenimiento de este manual. Además, inspeccione visualmente la cuchilla en busca de daños (por ejemplo, desgaste excesivo, abolladuras, rajaduras). Reemplace la cuchilla únicamente por la cuchilla del fabricante del equipo original (O.E.M.)

9. El uso de piezas que no cumplen con las especificaciones del

equipo original puede resultar en un rendimiento inadecuado y poner en peligro la seguridad.

10. Mantenga todas las tuercas, pernos y tornillos bien ajustados

para asegurarse de que la máquina se en

11. uentra en condiciones de funcionamiento seguras. Controle el

ajuste de todos los elementos de ferretería de acuerdo con la sección Servicio y Mantenimiento.

12. Después de golpear contra algún objeto extraño, detenga el

motor, desconecte el(los) cable(s) de bujía y conecte el motor a masa. Inspeccione minuciosamente la cortadora de césped para determinar si está dañada. Repare el daño antes de volver a arrancar y operar la máquina.

13. Nunca intente ajustar una rueda o la altura de corte ni efectuar

reparaciones mientras el motor está en marcha.

14. Los componentes del colector de césped y la cubierta de

descarga están sujetos a desgaste y daños que podrían dejar expuestas piezas que se mueven o permitir que se arrojen objetos. Para proteger su seguridad, verifique frecuentemente los componentes y reemplácelos inmediatamente por piezas del fabricante del equipo original (O.E.M.) únicamente. “El uso de piezas que no cumplen con las especificaciones del equipo original podría producir un rendimiento inadecuado y además puede comprometer la seguridad”.

15. Mantenga o reemplace las etiquetas de seguridad e

instrucciones según sea necesario.

16. Respete las leyes y reglamentaciones referentes a la

eliminación correcta de combustible, aceite, etc. para proteger el medio ambiente.

AVISO SOBRE EMISIONES

Los motores tienen la certificación de cumplimiento de las reglamentaciones sobre emisiones federales de EPA y California para SORE (equipo pequeño para uso fuera de carreteras), funcionan con gasolina normal sin plomo y pueden incluir los siguientes sistemas de control de emisiones: Modificación de motor (EM) y catalizador de tres vías (TWC) si están equipados con esos sistemas. Cuando sea necesario, los modelos están equipados con líneas de combustible y depósitos de combustible de baja penetración para controlar las emisiones por evaporación. Los modelos de California también pueden incluir un filtro de carbono. Por favor, póngase en contacto con Atención al Cliente para obtener información sobre la configuración del control de emisiones por evaporación para su modelo.

AMORTIGUADOR DE CHISPAS

ADVERTENCIA Esta cortadora de césped está equipada con un motor de combustión interna y no debe ser utilizada en o cerca de un terreno agreste cubierto por bosque, malezas o hierba a manos que el sistema de escape del motor esté equipado con un amortiguador de chispas que cumpla con las leyes locales o estatales correspondientes (en caso de existir). Si se utiliza un amortiguador de chispas, el operador lo debe mantener en condiciones de uso adecuadas. En el Estado de California, las medidas anteriormente mencionadas son exigidas por ley (Artículo 4442 del Código de Recursos Públicos de California). Es posible que existan leyes similares en otros estados. Las leyes federales se aplican en territorios federales. Puede conseguir el amortiguador de chispas para el silenciador a través de su distribuidor autorizado de motores más cercano o poniéndose en contacto con el departamento de servicios, P.O. Box 361131 Cleveland, Ohio 44136-0019. INDICADOR DE PENDIENTE (CUBIERTA POSTERIOR) ADVERTENCIA Las pendientes son un factor importante en los accidentes ocasionados por derrapes y caídas y pueden producir lesiones graves. Todas las pendientes requieren precaución extra. Si no se siente seguro en una pendiente, no corte el césped. No corte el césped en pendientes de más de 15 grados (25%). Siempre corte el césped de forma transversal a la pendiente, nunca hacia arriba y hacia abajo. PARA DETERMINAR SI UNA PENDIENTE ES DEMASIADO EMPINADA Y EVITAR RIESGOS, USE EL INDICADOR DE PENDIENTE QUE APARECE EN LA CUBIERTA POSTERIOR COMO SE MUESTRA. Para comprobar la pendiente, proceda de la siguiente manera:

1. Abra el manual en la página y dóblela por la línea de puntos.

2. Ubique un objeto vertical que esté sobre la pendiente o detrás

de la misma (p. ej., un poste, un edificio, un cerco, un árbol, etc.)

3. Alinee cualquiera de los lados del indicador de pendiente con

4. Ajuste el indicador hacia arriba o abajo hasta que la esquina

izquierda toque la pendiente.

5. Si hay una separación por debajo del indicador, significa que la

pendiente es demasiado empinada para una operación segura.21

SÍMBOLOS DE SEGURIDAD

En esta página, se presentan y describen los símbolos de seguridad que pueden aparecer en esta cortadora de césped. Lea, comprenda y siga todas las instrucciones que aparecen sobre la cortadora de césped antes de intentar armarla y hacerla funcionar. Símbolo Descripción OPESymbol.com ADVERTENCIA - LEA EL MANUAL DEL OPERADOR - Lea, entienda y cumpla todas las reglas e instrucciones de seguridad que se incluyen en el manual y sobre la cortadora de césped antes de intentar utilizar esta cortadora. Si no cumple con lo que indica esta información, se pueden provocar lesiones personales o la muerte. Conserve este manual en un lugar seguro para usarlo como referencia futura habitual. PELIGRO - EVITE LESIONES DE AMPUTACIÓN - No ponga las manos ni los pies cerca o debajo de la plataforma de corte. El contacto con las cuchillas puede producir la amputación de manos y pies. PELIGRO — EVITE LESIONES POR OBJETOS ARROJADOS - Saque todas las piedras, palos, cables, huesos, juguetes y demás objetos extraños que puedan ser recogidos y arrojados por la(s) cuchilla(s). permanezca en la zona del operador detrás de las manijas de la cortadora. Indique a los asistentes que permanezcan al menos a 75 pies (23 metros) de la cortadora mientras está en funcionamiento. Detenga la cortadora de césped si alguien entra en la zona. PELIGRO — AVOID CHILD BLADE CONTACT/THROWN OBJECT INJURY - Para evitar lesiones por contacto con la cuchilla o un objeto arrojado, no corte el césped cuando haya niños u otras personas cerca. Mantenga a observadores, niños y mascotas en interiores durante el funcionamiento de la cortadora de césped. Permanezca en la zona del operador detrás de las manijas de la cortadora. PELIGRO - EVITE LESIONES POR OBJETOS ARROJADOS - Nunca opere la cortadora de césped si no está bien colocada la cubierta de descarga o el colector de césped completo. Permanezca en la zona del operador detrás de las manijas de la cortadora.

PELIGRO — CUCHILLAS GIRATORIAS

Para reducir el riesgo de lesiones, mantenga alejados manos y pies. No haga funcionar sin que la tapa de descarga o el colector de césped se encuentren en el lugar que corresponde. Si están dañados, reemplácelos inmediatamente. PELIGRO - EVITE DERRAPES Y CAÍDAS EN PENDIENTES - Las pendientes son un factor importante en los accidentes ocasionados por derrapes y caídas y pueden producir lesiones graves. Todas las pendientes requieren precaución extra. Si no se siente seguro en una pendiente, no corte el césped. No corte el césped en pendientes de más de 15 grados (25%). Siempre corte el césped de forma transversal a la pendiente, nunca hacia arriba y hacia abajo. PELIGRO - EVITE LESIONES OCULARES - Para protegerse los ojos, utilice siempre gafas o anteojos de seguridad mientras opera la máquina y mientras la ajusta o repara. Los objetos arrojados que rebotan pueden producir lesiones graves en los ojos. PELIGRO - EVITE LESIONES POR TROPIEZOS - Nunca tire la cortadora hacia usted mientras camina. Si debe retroceder con la cortadora para evitar una pared u obstáculo, mire primero abajo y atrás para evitar tropezarse. ADVERTENCIA - LA GASOLINA ES INFLAMABLE - Deje que el motor se enfríe por lo menos cinco minutos antes de volver a cargar combustible. ADVERTENCIA - LESIÓN POR QUEMADURAS - El silenciador y el motor están a temperatura muy alta y pueden provocar lesiones graves por quemaduras. No los toque. Deje que se enfríe la cortadora de césped al menos durante cinco minutos antes de almacenarla o intentar cualquier tarea de mantenimiento. ADVERTENCIA Su Responsabilidad: Sólo permita que usen esta máquina eléctrica las personas que lean, comprendan y respeten las advertencias e instrucciones que aparecen en este manual y en la máquina - ¡GUARDE ESTAS INSTRUCCIONES!22 MONTAJE IMPORTANTE: Esta cortadora de césped se envía sin gasolina ni aceite en el motor. Antes de poner en marcha u operar su cortadora de césped, asegúrese de cargar el motor con gasolina y aceite como se indica en la sección Funcionamiento del Manual del Operador del Motor. NOTA: Las referencias a los lados derecho e izquierdo de la cortadora de césped se hacen observando la máquina desde la posición de operación. Desempaque APERTURA DE LA CAJA DE CARTÓN

1. Corte cada una de las esquinas de la caja verticalmente, de la

parte superior a la base.

2. Saque todas las piezas sueltas:

• Colector de césped (si está incluido)

3. Quite el material de empaque suelto.

RETIRO DE LA CORTADORA DE CÉSPED DE LA CAJA

1. Eleve la cortadora de césped desde la parte posterior para

separarla del material de la base de la caja y haga rodar la cortadora de césped fuera de la caja.

2. Verifique cuidadosamente si en la caja queda alguna otra

pieza suelta. Montaje de la Cortadora de Césped Para montar y armar la cortadora de césped, siga los siguientes pasos:

• Montaje de la Manija

• Manijas Extraíbles Consulte la página 22.

• Manija de Almacenamiento Vertical Consulte la página 23.

• Montaje de la Manija de Cuerda del Arrancador de Retroceso

• Acople del Colector de Césped (si se incluye)

• Acople de la Cubierta de Descarga Lateral (si se incluye) NOTA: Si fuese necesario, después de montar la cortadora de césped, consulte los procedimientos en la sección Ajustes. Montaje de la Manija

1. Retire el material de empaque que pudiera estar entre las

manijas superior e inferior.

2. Retire las perillas o tuercas de mariposa y pernos de cabeza

redonda de la manija (Figura 1). No afloje o quite los tornillos de cabeza hexagonal adyacentes. Perillas Mostradas Figura 1

3. Mientras estabiliza la cortadora para que no se mueva, gire la

manija superior hacia arriba (Figura 2). No prense el cable del control de la cuchilla mientras levanta la manija. Figura 2

4. Retire los pernos T de los soportes de la manija (Figura 3).

5. Tire hacia arriba la manija (Figura 4) hasta que los orificios de

la manija inferior se alineen con los orificios de los soportes de la manija (Figura 3 Corte Transversal de la Plataforma). NOTA: Cuando tira hacia arriba la manija, no tire de la manija por completo para evitar que se salga de los soportes de la manija.23 MONTAJE Figura 4

6. Inserte los pernos T quitados en el PASO 4 a través de los

soportes de la manija y la manija inferior (Figura 4) y ajuste bien para asegurar la manija en su lugar.

7. Vuelva a colocar las perillas o tuercas de mariposa retirados en

el Paso 2 en los orificios inferiores de la manija (Figura 5). Perillas Mostradas Figura 5

MANIJA DE ALMACENAMIENTO VERTICAL

1. Retire los cuatro pernos de cabeza redonda y tuercas de las

manijas inferiores (Figura 6). Figura 6

2. Destrabe las dos palancas de liberación de manija. Vea el

recuadro de la Figura 7.

3. Asegúrese de que las manijas inferiores queden plegadas

hacia adelante mirando al frente de la cortadora de césped. Figura 7

4. Usando los cuatro pernos de cabeza redonda y tuercas

retirados en el PASO 2, asegure la manija superior a la manija inferior. Ajustes los elementos de ferretería para asegurar la manija en su lugar. Figura 8

5. Mientras estabiliza la cortadora para que no se mueva, levante

la manija superior hacia arriba (a) (Figura 9). No prense el cable del control de la cuchilla mientras levanta la manija.

6. Cuando levante la manija superior, asegúrese de que el

indicador de posición (b) esté alineado con una de las tres posiciones de la manija (c). Vea el recuadro de la Figura 9.

7. Trabe las dos palancas de liberación de manija. Vea el recuadro

8. Compruebe que todos los elementos de ferretería estén bien

Figura 924 AJUSTES Montaje de la Manija de Cuerda del Arrancador de Retroceso NOTA: La guía de la cuerda está unida al costado derecho de la manija superior. Afloje la perilla que sujeta la guía de la cuerda (Figura 10). NOTA: Cortadoras de césped con almacenamiento vertical únicamente: La cuerda del arrancador de retroceso está equipada con una abrazadera de tope de cuerda para evitar que se jale dicha cuerda hacia el interior del motor. No extraiga la abrazadera de tope de la cuerda.

1. Sostenga el control de la cuchilla contra la manija superior.

2. Lentamente tire de la manija de la cuerda de arranque de

retroceso y deslice la cuerda de arranque en la guía de la cuerda.

3. Ajuste la perilla de la guía de la cuerda.

Figura 10 Acople del Colector de Césped (si se incluye)

1. Para montar el colector de césped, proceda de la siguiente

manera (Figura 11). NOTA: Antes de montar el colector de césped, asegúrese que la bolsa para recortes esté con el lado derecho hacia afuera, con la etiqueta de advertencia hacia afuera. a. Coloque la bolsa sobre el bastidor de modo que su lado de plástico negro quede en el fondo. b. Deslice os canales plásticos (a) de la bolsa para recortes sobre el bastidor (b).

2. Para acoplar el colector de césped (Figura 12), siga los pasos

siguientes. a. Levante la puerta de descarga trasera de la cortadora de césped (a). b. Coloque el colector de césped dentro de las ranuras de los soportes de la manija (b). Baje la puerta de descarga de modo que quede apoyada sobre el colector de césped. NOTA: Para quitar el colector de césped invierta el PASO 2. Levante la puerta de descarga trasera de la cortadora. Levante el colector de césped para sacarlo de las ranuras de los soportes de la manija y baje la puerta de descarga trasera.

Figura 12 Acople de la Cubierta de Descarga Lateral (si se incluye) Su cortadora se envía como abonadora. Para convertir a descarga lateral, asegúrese de quitar el colector de césped y de cerrar la puerta de descarga trasera.

1. Levante la cubierta de abono lateral (Figura 13).

2. Deslice los dos ganchos de la cubierta de descarga lateral bajo

el pasador de bisagra de la cubierta de abono. Baje la cubierta de abono lateral. IMPORTANTE: No quite en ningún momento la cubierta de abono lateral.

Figura 13 NOTA: Algunas tolvas de descarga incluyen un sujetador para asegurar la tolva de descarga a la manija. Si se incluye, la tolva de descarga lateral puede asegurarse a la manija cuando no está en uso (Figura 14). Figura 1425 AJUSTES Ajuste de la Altura de Corte Hay dos configuraciones de ajuste de la altura de corte. Consulte la sección correspondiente a su cortadora de césped.

PALANCA SIMPLE SI SE INCLUYE

El ajuste de altura de corte de palanca simple se ubica por encima de la rueda izquierda trasera (Figura 15).

3. Tire cuidadosamente de la palanca de ajuste de altura hacia

afuera en dirección a la rueda (la cortadora de césped tenderá a caer cuando se mueve la palanca hacia afuera).

4. Para cambiar la altura de corte, mueva la palanca a la posición

5. Suelte la palanca hacia la plataforma.

Las palancas de ajuste de altura de corte de palanca doble están ubicadas por encima de la rueda izquierda delantera y trasera (Figura 16).

1. Tire cuidadosamente de la palanca de ajuste de altura hacia

afuera en dirección a la rueda (la cortadora de césped tenderá a caer cuando se mueve la palanca hacia afuera). NOTA: Las palancas de ajuste de altura delantera y trasera se mueven en dirección opuesta para ajustar la altura de corte.

2. Para cambiar la altura de corte, mueva la palanca a la posición

3. Suelte la palanca hacia la plataforma.

IMPORTANTE: Para evitar un corte desparejo, todas las ruedas deben colocarse en la misma posición de altura de corte. Cuando el terreno es agreste o irregular, mueva cada palanca de ajuste de altura a una posición más alta. Esto evitará que corte el césped demasiado cerca del suelo. Más baja Más baja Más alta Más alta

Figura 16 Ajuste de la Inclinación de la Manija (si se incluye) Para conveniencia de funcionamiento, usted puede ajustar la inclinación de la manija. Proceda de una de las siguientes maneras.

1. Retire las perillas o tuercas de mariposa y pernos de cabeza

redonda de la manija (Figura 17).

2. Coloque la manija en una de las tres posiciones que sea más

cómoda. Vea el recuadro de la Figura 17.

3. Fíjela en su posición con las dos perillas o tuercas de mariposa

y pernos de cabeza redonda retirados en el Paso 1. Perillas Mostradas

1. Destrabe las dos palancas de liberación de manija. Vea el

recuadro de la Figura 18.

2. Mueva la manija superior (a) para alinear el indicador de

posición (b) con la posición más cómoda de las tres posiciones de manija (c).

3. Trabe las dos palancas de liberación de manija. Vea el recuadro

El control de la cuchilla está unido a la manija superior de la cortadora. Para hacer funcionar la cortadora de césped, presione el control de la cuchilla contra la manija superior. Para detener la cuchilla y el motor, suelte el control de la cuchilla. ADVERTENCIA El control de la cuchilla es un dispositivo de seguridad. Nunca intente anular su funcionamiento. B. PALANCA DE AJUSTE DE ALTURA DE CORTE Hay dos configuraciones de ajuste de la altura de corte.

1. Palanca Doble - Las palancas de ajuste de altura de

corte de palanca doble están ubicadas por encima de las ruedas derechas delantera y trasera. Para ajustar la altura de corte, consulte Ajuste de la Altura de Corte en la página 25.

2. Palanca Simple - La palanca de ajuste de altura de corte

se ubica por encima de la rueda izquierda trasera. Para ajustar la altura de corte, consulte Ajuste de la Altura de Corte en la página 25.

C. ARRANCADOR DE RETROCESO

El arrancador de retroceso está adosado a la manija superior derecha. Para encender la cortadora, párese detrás de la misma y mientras sostiene el control de la cuchilla hacia abajo, tire de la manija del arrancador de retroceso. D. COLECTOR DE CÉSPED (SI SE INCLUYE) El colector de césped, ubicado en la parte trasera de la cortadora, se usa para embolsar los recortes del césped para desecharlos. Cuando se llena la bolsa, retírela a través de las manijas y vacíela antes de seguir cortando. E. ADAPTADOR PARA ABONO (SI SE INCLUYE) El adaptador para abono se utiliza únicamente para propósitos de abono. En lugar de recolectar los recortes de césped en un colector de césped, la cortadora tiene la opción de recircular los recortes y enviarlos nuevamente al césped. Esto se llama abonar. F. CUBIERTA DE DESCARGA LATERAL (SI SE INCLUYE) Su cortadora se envía como abonadora. Para descargar los recortes de césped hacia al costado, siga las instrucciones de la página 24 en la sección Montaje para adosar la cubierta de descarga lateral. WARNING Mantenga sus manos y pies alejados del área de la tolva sobre la plataforma de corte. Consulte la etiqueta de advertencia que está en la unidad.

El escudo posterior se adosa a la parte trasera de la cortadora para proteger al operador contra deshechos expulsados. No utilice la cortadora de césped a menos que el escudo esté en buen estado e instalado.

Figura 1927 FUNCIONAMIENTO H. LAVADO DE LA PLATAFORMA (SI SE INCLUYE) La plataforma de su cortadora puede estar equipada con un pico de lavado de plataforma de sujeción rápida como parte del sistema de lavado de plataforma. Utilice el sistema de lavado de plataforma para quitar los recortes de césped de la parte inferior de la plataforma.

I. ALMACENAMIENTO VERTICAL (SI SE INCLUYE)

Esta característica permite plegar la manija hacia adelante y la cortadora de césped inclinada hacia atrás para almacenarla verticalmente. ADVERTENCIA Almacenar en posición vertical una cortadora que no cuenta con la función de almacenamiento vertical puede causar daños al motor o bien una fuga de combustible o aceite. Únicamente las cortadoras que tienen la función de almacenamiento vertical incluyen un motor que puede almacenarse en posición vertical. Llenado de Gasolina y Aceite IMPORTANTE: Consulte en el Manual del Operador del Motor información adicional sobre el motor. Esta cortadora de césped se envía sin gasolina (combustible) ni aceite en el motor. Antes de poner en marcha u operar su cortadora de césped, asegúrese de cargar el motor con gasolina y aceite como se indica.

1. Agregue el aceite provisto antes de arrancar la cortadora

de césped la primera vez, como se indica en el Manual del Operador del Motor.

2. Llene el motor con gasolina como se indica en el Manual del

Operador del Motor. ADVERTENCIA Tenga mucho cuidado al trabajar con gasolina. La gasolina es sumamente inflamable y sus vapores son explosivos. Nunca agregue combustible a la máquina en espacios cerrados ni mientras el motor está caliente o funcionando. Apague cigarrillos, cigarros, pipas y otras fuentes de ignición. Para Encender el Motor WARNING Asegúrese de que ninguna persona aparte del operador permanezca cerca de la cortadora de césped mientras arranca el motor u opera la misma. Nunca encienda el motor en interiores o en espacios cerrados o con poca ventilación. El escape del motor contiene monóxido de carbono, un gas inodoro y letal. Mantenga las manos, los pies, el cabello y la ropa suelta alejados de las partes móviles del motor y de la cortadora. Consulte el Manual del Operador del Motor para obtener instrucciones sobre cómo arrancar y parar el motor. Para Detener el Motor Suelte la manija de control de la cuchilla para detener el motor y la cuchilla. ADVERTENCIA Espere a que la cuchilla se haya detenido por completo antes de hacer cualquier trabajo en la cortadora o de retirar el colector de césped. Compruebe que el tiempo de detención de la cuchilla esté dentro de los 3 segundos. Si la cuchilla no se detiene al cabo de 3 segundos, contáctese con su Centro de Atención. Uso de la Cortadora de Césped Asegúrese de que el césped está libre de piedras, palos, cables u otros objetos que pudiesen dañar la cortadora o el motor. Dichos objetos pueden ser arrojados accidentalmente por la cuchilla en cualquier dirección y provocar lesiones personales graves al operador y asistentes. ADVERTENCIA Al hacer funcionar la cortadora de césped puede ser que se arrojen objetos extraños a los ojos, lo cual puede dañarlos gravemente. Utilice siempre anteojos de seguridad durante la operación de la cortadora o mientras la ajusta o repara. Uso de la Cortadora como Abonadora Para abonar el césped, quite el colector de césped de la cortadora. Cuando retira el colector de césped de la cortadora, deje que la puerta de descarga trasera se cierre por completo. Para un abono eficiente, no corte césped húmedo. Si el césped ha crecido más de cuatro pulgadas, no se recomienda abonar. En ese caso, use el colector de césped para embolsar los recortes. Uso de la Cortadora de Césped con Colector de Césped Puede utilizar el colector de césped para recoger recortes mientras opera la cortadora.

1. Acople el colector de césped siguiendo las instrucciones de la

sección de Montaje. Los recortes de césped son recolectados en la bolsa de forma automática. Opere la cortadora hasta que la bolsa de recolección esté llena.

2. Detenga el motor soltando la manija de control de la cuchilla.

Compruebe que el motor se haya detenido por completo.

3. Para retirar la bolsa, levante la puerta de descarga trasera y

tire de la bolsa de recolección hacia arriba, apartándola de la cortadora. Deseche los recortes de césped y vuelva a colocar la bolsa cuando haya terminado.28 FUNCIONAMIENTO ADVERTENCIA Si golpea un objeto extraño, detenga el motor. Desconecte el cable de la bujía, inspeccione detenidamente la cortadora para ver si hay daños, y repare el daño antes de volver a encenderla y hacerla funcionar. El exceso de vibración de la cortadora durante el funcionamiento es una indicación de daño. Se debe inspeccionar y reparar la cortadora lo antes posible. Almacenamiento Vertical de la Cortadora (si se incluye) ADVERTENCIA Almacenar en posición vertical una cortadora que no cuenta con la función de almacenamiento vertical puede causar daños al motor o bien una fuga de combustible o aceite. Únicamente las cortadoras que tienen la función de almacenamiento vertical incluyen un motor que puede almacenarse en posición vertical. No almacene la cortadora en el exterior o en zonas húmedas. Almacene la cortadora en una zona limpia y seca. ADVERTENCIA Deje que el motor se enfríe antes de limpiar o almacenar la unidad. IMPORTANTE: Antes de almacenar la cortadora de césped en posición vertical, verifique que el nivel de combustible esté en el nivel de llenado recomendado o por debajo del mismo. Consulte el Manual del Operador del Motor.

1. Usando aire comprimido o un trapo seco, limpie el exterior de

la cortadora y quite la suciedad que pueda estar acumulada alrededor del motor.

2. Si se incluye, quite la llave de encendido.

3. Destrabe las dos palancas de liberación de manija. Vea el

recuadro de la Figura 20.

4. Pliegue la manija (b) hacia adelante hasta la posición de

almacenamiento (Figura 20).

5. Trabe las dos palancas de liberación de manija. Vea el

recuadro de la Figura 20. Destrabe Traba Figura 20

6. Levantando de la manija (a), incline la cortadora hacia arriba

sobre las ruedas traseras y hacia atrás del soporte de la manija (b) (Figura 21).

7. Posicione la cortadora de modo que la cuchilla quede mirando

ADVERTENCIA Al usar la cortadora de césped o desplegar la manija, no ponga las manos o los pies cerca o debajo de la plataforma de corte. De lo contrario, podrían producirse lesiones graves. Para evitar el arranque accidental del motor de la cortadora de césped cuando se despliega la manija, no sujete el control de la cuchilla contra la manija superior. De lo contrario, podrían producirse lesiones graves.

1. Sosteniendo la cortadora de césped por su manija superior,

apoye con suavidad la cortadora en el suelo sobre sus cuatro ruedas.

2. Para desplegar la manija, destrabe las dos palancas de

liberación de la manija (recuadro, Figura 38) y realice los PASOS 5-8 de MONTAJE, Manija de Almacenamiento Vertical en la page 25.29

SERVICIO Y MANTENIMIENTO

ADVERTENCIA Antes de realizar cualquier tipo de mantenimiento o servicio, desactive todos los controles y detenga el motor. Espere a que se detengan completamente todas las piezas móviles. Deje que el motor se enfríe. Desconecte el cable de la bujía de encendido y póngalo haciendo masa contra el motor para evitar que se encienda accidentalmente. Recomendaciones Generales

• Respete siempre las reglas de seguridad que figuran sobre la cortadora y en el manual cuando realice cualquier tarea de mantenimiento.

• La garantía de esta cortadora no cubre elementos que hayan sido objeto de abuso o negligencia. Para recibir el reembolso total de la garantía, el operador deberá mantener la cortadora como se indica en este manual.

• El cambio de la velocidad controlada del motor invalidará la garantía del motor.

• Antes de cada uso y antes de almacenarla fuera de temporada, verifique que todos los elementos de ferretería estén instalados y ajustados. Lubricación

CONTROL DE LA CUCHILLA

Lubrique con aceite ligero los puntos de pivote del control de la cuchilla al menos una vez por estación y antes de almacenarla. Este control debe funcionar libremente en ambas direcciones (Figura 22). RUEDAS Lubrique con aceite ligero todos los cubos/ejes de ruedas una vez por estación y antes de almacenar la cortadora (Figura 22). Figura 22 Mantenimiento del Motor Anualmente, revise el torque de los pernos de montaje del motor: Mín. 29.2 pies-libras (39.6 N-m), Máx. 41.7 pies-libras (56.3 N-m). Consulte el Manual del Operador del Motor que viene con su cortadora para obtener una descripción detallada de todas las especificaciones de servicio relacionadas con el motor y el almacenamiento. Si el motor funciona errático, sobrecalienta, saltea (titubea) o no ralentiza bien, consulte el Manual del Operador del Motor. IMPORTANTE: Controle el nivel de aceite del motor antes de cada uso. Consulte el Manual del Operador del Motor.

• Antes de cada uso, limpie el césped, la grasa o los residuos acumulados del motor. Mantenga limpios el varillaje, los resortes y los controles. Mantenga el área que rodea al silenciador y que está detrás del mismo libre de cualquier residuo combustible.

• El mantenimiento del motor en condiciones limpias permite el movimiento de aire alrededor del mismo.

• Las piezas del motor se deben mantener limpias para reducir el riesgo de sobrecalentamiento e ignición de los residuos acumulados. PRECAUCIÓN No use agua para limpiar las piezas del motor. El agua puede contaminar el sistema de combustible. Use un cepillo o paño seco. Mantenimiento de la Cortadora LAVADO DE LA PLATAFORMA (SI SE INCLUYE) La plataforma de su cortadora podría venir con un sistema de lavado de plataforma. Utilice el sistema de lavado de plataforma para lavar la parte inferior de la plataforma e impedir la acumulación de sustancias corrosivas. Realice los siguientes pasos DESPUÉS DE CADA CORTE DE CÉSPED:

1. Empuje la cortadora hasta un lugar nivelado y despejado de

su jardín o patio. Asegúrese de que la manguera del jardín pueda llegar a la cortadora. PRECAUCIÓN Asegúrese de que la tolva de descarga de la cortadora esté orientada ALEJADA de la casa, garaje, vehículos estacionados, etc.

2. Retire de la plataforma de la cortadora el pico de lavado de

plataforma de sujeción rápida y enrósquelo en el extremo de su manguera de jardín.

3. Conecte la manguera de jardín con el pico de lavado de

plataforma al puerto de agua que está sobre la superficie de su plataforma (Figura 23).

4. Abra el suministro de agua.30

SERVICIO Y MANTENIMIENTO

Cuidado de las Cuchillas ADVERTENCIA Espere a que la cuchilla se haya detenido por completo antes de hacer cualquier trabajo en la cortadora o de retirar el colector de césped. Compruebe que el tiempo de detención de la cuchilla esté dentro de los 3 segundos. Si la cuchilla no se detiene al cabo de 3 segundos, contáctese con su Centro de Atención. ADVERTENCIA Cuando saque la cuchilla de corte para afilarla o reemplazarla, protéjase las manos usando un par de guantes gruesos o un trapo grueso para sostener la cuchilla. Anualmente, revise el torque de los pernos de montaje de la cuchilla de la cortadora: Mín. 37.5 pies-libras (50.8 N-m), Máx.

50.0 pies-libras (67.8 N-m).

Inspeccione periódicamente la cuchilla y el adaptador de la cuchilla en busca de pandeos o rajaduras, especialmente cuando golpee un objeto extraño o tiene una vibración excesiva. Reemplace según necesidad. Para realizar el mantenimiento de la cuchilla, siga los siguientes pasos:

1. Deje el motor en marcha hasta que se acabe el combustible.

No intente verter combustible del motor.

2. Desconecte el cable de la bujía. Consulte el Manual del

3. Gire la cortadora de césped sobre su costado, manteniendo el

silenciador hacia abajo y verificando que el filtro de aire y el carburador queden mirando hacia arriba.

4. Retire el perno (a) y el soporte de campana de la cuchilla (b)

que sostienen la cuchilla y el adaptador al cigüeñal del motor (Figura 24).

5. Retire la cuchilla (d) y el adaptador de la cuchilla (d) del

cigüeñal (Figura 24).

5. Encienda el motor, tal como se indica en el Manual del

6. Haga funcionar el motor durante dos minutos por lo menos

para permitir que se seque totalmente la parte inferior de la plataforma de corte.

7. Suelte la manija de control de la cuchilla para detener el

motor y la cuchilla.

8. Desconecte el agua y retire el pico de lavado de plataforma

del puerto de agua que se encuentra en la superficie de la plataforma.

9. Luego de limpiar la plataforma, vuelva a arrancar la

cortadora. Mantenga el motor y la cuchilla en funcionamiento durante dos minutos por lo menos para permitir que se seque totalmente la parte inferior de la plataforma de corte. Figura 23

LIMPIEZA DE LA PLATAFORMA

Al menos una vez por temporada y antes del almacenamiento, limpie la parte inferior de la plataforma de la cortadora de césped para prevenir la acumulación de recortes de césped u otros desechos.

1. Deje el motor en marcha hasta que se acabe el combustible.

No intente verter combustible del motor. Desconecte el cable de la bujía. Consulte el Manual del Operador del Motor.

2. Gire la cortadora de césped sobre su costado, manteniendo

el silenciador hacia abajo y verificando que el filtro de aire y el carburador queden mirando hacia arriba. Sostenga firmemente la cortadora.

3. Raspe y limpie la parte inferior de la plataforma con una

herramienta adecuada. No la rocíe con agua. IMPORTANTE: No utilice una lavadora a presión o manguera de jardín para limpiar su cortadora. Pueden producir daños a los cojinetes o al motor. El uso de agua acortará la vida útil de la máquina y reducirá su capacidad de servicio.

4. Vuelva a colocar la cortadora de césped sobre sus ruedas en

6. Saque la cuchilla del adaptador para comprobar el centrado.

a. Centre la cuchilla sobre un destornillador de eje redondo para inspeccionarla. b. Saque metal del lado pesado hasta que quede bien centrada. NOTA: Cuando afile la cuchilla, siga el ángulo original de afilado como guía. Afile cada borde de corte por igual para mantener centrada la cuchilla. ADVERTENCIA Si la cuchilla está descentrada causará demasiada vibración al rotar a altas velocidades. Puede producir daños al motor y la cuchilla se puede romper causando así lesiones personales.

7. Lubrique el cigüeñal del motor y la superficie interna del

adaptador de la cuchilla con aceite ligero. Vea el recuadro de la Figura 24. a. Deslice el adaptador de la cuchilla (d) en el cigüeñal del motor. b. Instale la cuchilla en el adaptador de modo tal que el lado marcado “Grass Side” (lado del césped) (o con el número de pieza) quede mirando hacia el piso cuando la cortadora de césped está en posición de funcionamiento. c. Asegúrese de que la cuchilla quede alineada y asentada en las bridas del adaptador.

8. Coloque el soporte de campana (b) sobre la cuchilla (c). Alinee

las muescas del soporte de campana de la cuchilla con los orificios pequeños de la cuchilla.

9. Vuelva a colocar el perno hexagonal (a) y ajústelo según los

siguientes valores de torsión: Mín. 37.5 pies-libras (50.8 N-m), Máx. 50.0 pies-libras (67.8 N-m). NOTA: Para garantizar la operación segura de su cortadora de césped, revise periódicamente el perno de la cuchilla para determinar si está bien ajustado.
