MANUAL DE USUARIO M12VC HiKOKI

ÍNDICE Español Página

INFORMACIÓN IMPORTANTE

DE SEÑALIZACIÓN ...................................... 35

SEGURIDAD ............................................................. 36

ADVERTENCIAS DE SEGURIDAD GENERAL

UTILIZACIÓN DE UN CABLE PROLONGADOR ...

ANTES DE LA OPERACIÓN ................................ 41

INSTALACIÓN Y EXTRACCIÓN DE

LAS BROCAS ............................................... 42

INSTALACIÓN DE LA CARCASA

MANTENIMIENTO E INSPECCIÓN ........................ 47

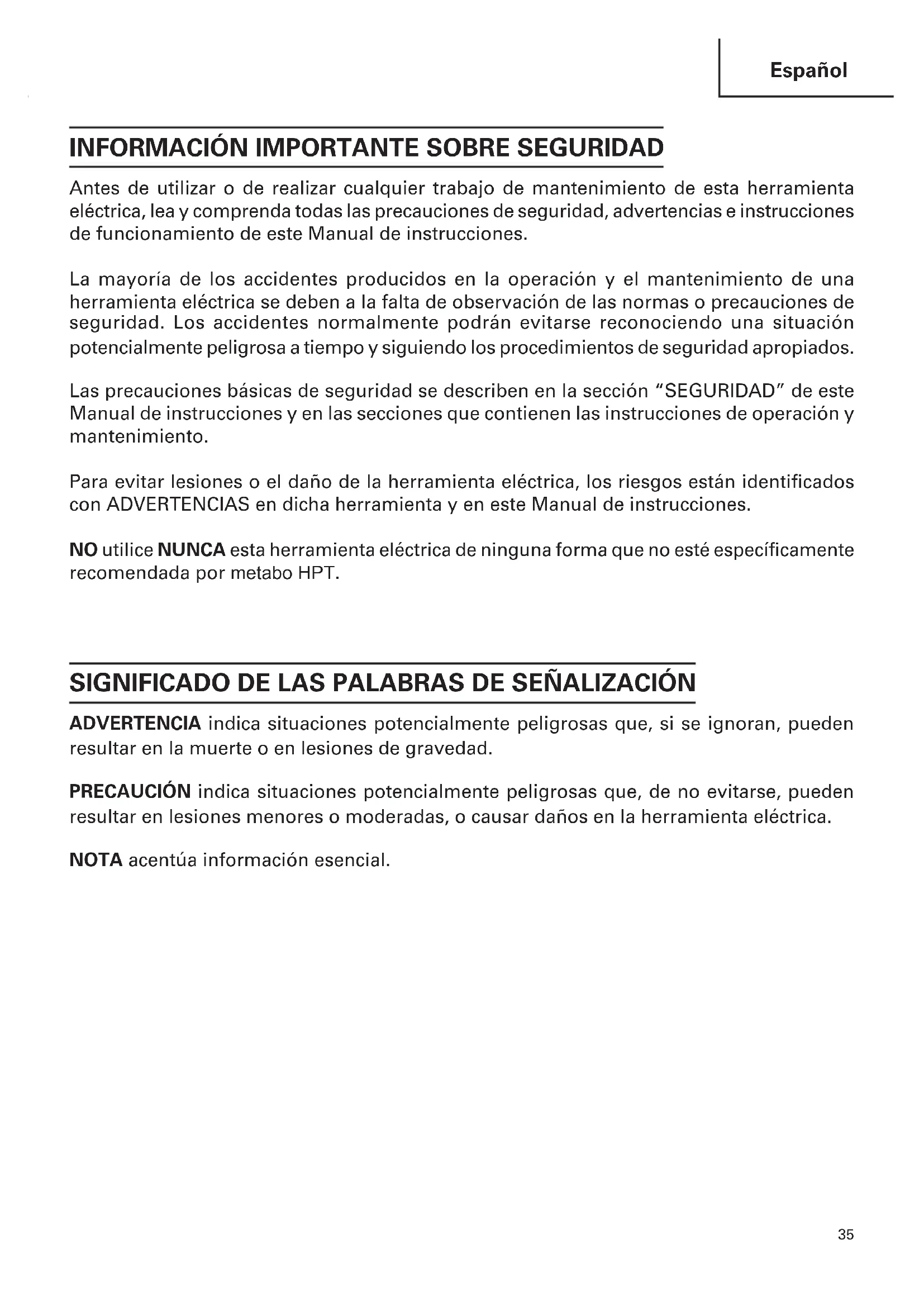

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. NO utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por metabo HPT. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica. NOTA acentúa información esencial. 03sp_m12vc_e.p65 8/20/13, 1:49 PM3536 Español SEGURIDAD ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA ADVERTENCIA: Lea todas las instrucciones y todas las advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas o oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. 03sp_m12vc_e.p65 8/20/13, 1:49 PM3637 Español El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las

herramientas eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

ESPECÍFICOS DE SEGURIDAD

1. Sostenga la herramienta eléctrica por las

superficies de agarre, ya que el accesorio de corte puede entrar en contacto con su propio cable. Al cortar un cable con corriente pueden quedar expuestas partes metálicas de la herramienta eléctrica y provocar descargas eléctricas al operario.

2. Utiliza abrazaderas u otra forma práctica para

asegurar y sujetar la pieza a una plataforma estable. Si sujeta la pieza con la mano o contra su cuerpo quedará inestable y puede perder el control.

3. SIEMPRE utilice protectores auditivos cuando

tenga que utilizar la herramienta durante mucho tiempo. La exposición prolongada a ruido de gran intensidad puede causar la sordera. 03sp_m12vc_e.p65 8/20/13, 1:49 PM3738 Español

4. Maneje las brocas con sumo cuidado.

5. Antes de la operación, inspeccione

atentamente la broca por grietas o daños. Reemplace inmediatamente la broca si está agrietada o dañada.

6. Evite cortar clavos. Inspeccione y extraiga

todos los clavos de la pieza de trabajo antes de la operación.

7. Sujete firmemente la herramienta con ambas

8. Mantenga las manos alejadas de las piezas de

9. Antes de conectar el interruptor, asegúrese de

que la broca no esté en contacto con la pieza de trabajo.

Antes de usar la herramienta en la pieza de trabajo, déjela funcionar durante unos momentos. Preste atención a las vibraciones o las oscilaciones, pues indican que la broca no está instalada correctamente.

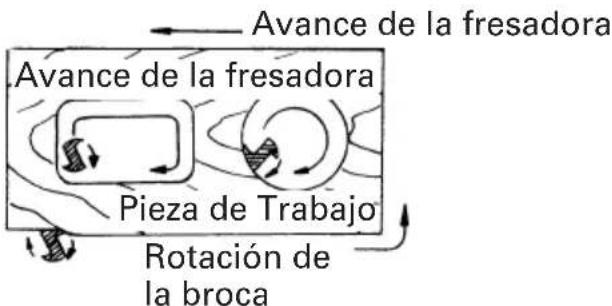

Preste atención a la dirección de rotación y de avance de la broca.

No deje la herramienta en marcha. Opere la herramienta sólo mientras la sujeta con la mano.

Siempre apague la herramienta y espere hasta que se detenga completamente antes de removerla de la pieza de trabajo.

No toque la broca inmediatamente después de la operación: podría estar muy caliente y quemarse.

Mantenga siempre el cordón de la fuente de alimentación alejado de la herramienta y posiciónelo hacia atrás.

Nunca haga funcionar la unidad de motor cuando no está insertada en una de las bases de la fresadora. El motor no ha sido diseñado para sostenerse con la mano. 17.Después de cambiar las brocas o realizar cualquier ajuste, asegúrese de que la tuerca del portabroca y otros componentes de ajuste se encuentren firmemente apretados. Un elemento de ajuste flojo podría desplazarse inesperadamente, provocando la pérdida de control. Los componentes flojos saldrán despedidos violentamente.

Definiciones para los símbolos utilizados en esta herramienta V ................. voltios Hz ...............hertzios A ................amperios no ................... velocidad sin carga ---/min ........revoluciones por minuto ….. ......... corriente alterna o continua ADVERTENCIA: Cierto polvo generado por el lijado, aserrado, amolado, taladrado y otras actividades de construcción contienen agentes químicos que se sabe que causan cáncer, defectos de nacimiento u otros defectos de reproducción. Algunos ejemplos de estos agentes químicos son: 䢇 plomo de pinturas a base de plomo. 䢇 sílice cristalina de ladrillos y cemento y otros productos de mampostería. 䢇 arsénico y cromo de madera tratada químicamente. Su riesgo por causa de estas exposiciones varía, dependiendo de con cuánta frecuencia realice este tipo de trabajo. Para reducir su exposición a estos agentes químicos: trabaje en un área bien ventilada y trabaje con un equipo de seguridad aprobado, como por ejemplo máscaras antipolvo que estén diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas. 03sp_m12vc_e.p65 8/21/13, 4:35 PM3839 Español

UTILIZACIÓN DE UN CABLE PROLONGADOR

Cerciórese de que el cable prolongador esté en buenas condiciones. Cuando utilice un cableprolongador, cerciórese de que tenga el calibre (grosor) suficiente como para poder conducir lacorriente necesaria para la herramienta.Un cable de calibre inferior causaría la caída de tensión, lo que resultaría en pérdida de potencia y enrecalentamiento. En la tabla siguiente se indica el calibre correcto de acuerdo con la longitud del cabley la indicación de amperaje de la tabla de características. Cuando menor sea el número de calibre, mayorserá el cable. ADVERTENCIA: Evite descargas eléctricas. No utilice nunca esta herramienta con un cable de alimentación o prolongador dañado ni reparado.Inspeccione regularmente todos los cables eléctricos. No utilice nuncala herramienta cerca del agua ni en ningún otro lugar en el que exista elriesgo de descargas eléctricas.

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE

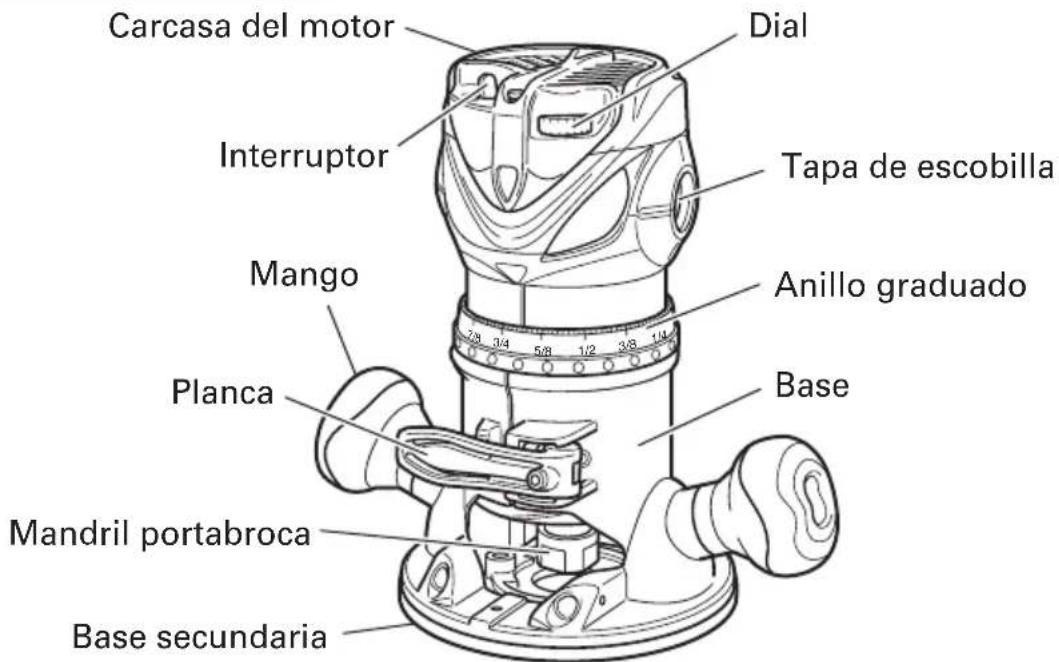

DESCRIPCIÓN FUNCIONAL

NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA Fig. 1 Anillo graduado Carcasa del motor Base secundaria Dial Base Tapa de escobilla Mandril portabroca SPECIFICATIONS Modelo M12VC M12SC Motor Motor conmutador en serie monofásico Fuente de alimentación 120V CA, 60 Hz, monofásica Capacidad de pinza 1/2” (12,7 mm), 1/4” (6,35 mm) Currient 11 A Velocidad de marcha en vacío 8000/min – 24000/min 24000/min Peso (con cordón) 7,3 lbs (3,3 kg) Interruptor Mango Planca 03sp_m12vc_e.p65 8/20/13, 1:49 PM4041 Español

APLICACIONES 䡬 Trabajos en madera centrados en ranuración y biselado. Por ejemplo, ranuración con biselado, corte, copia, grabado, corte con plantilla, combinaciones, y otros.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible. ADVERTENCIA: Si un cable esta dañado deberá reemplazar o repararse.

4. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

5. Confirme las condiciones del medio ambiente

Condirme que el lugar de trabajo esté en las condiciones apropiadas de acuerdo con las precauciones descritas. 03sp_m12vc_e.p65 8/20/13, 1:49 PM4142 Español Fig. 2 Fig. 3 INSTALACIÓN Y EXTRACCIÓN DE LAS BROCAS ADVERTENCIA: Asegúrese de desconectar (OFF) el interruptor y de desenchufar la clavija del tomacorriente para evitar serios contratiempos.

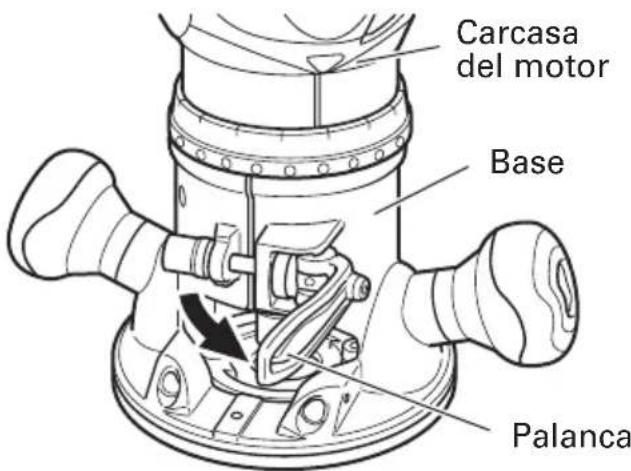

1. Instalación de las brocas

(1) Retire la carcasa del motor de la base, de la siguiente manera. (a) Abra la palanca. (Fig. 2) (b) Gire la carcasa del motor en el sentido contrario a las agujas del reloj mientras sujeta la base. (c) Gírela hasta que el pasador de la base se desenganche de la ranura existente en la carcasa del motor. Levante la carcasa del motor hasta liberarla de la base. (2) Limpie e inserte el mango de la broca en el mandril portabroca hasta al fondo y seguidamente, hágalo retroceder aproximadamente 1/16” (aprox 2 mm). (3) Con la broca insertada y la llave de 16 mm sujetando el eje del inducido, utilice la llave de 23 mm para apretar firmemente el mandril portabroca en el sentido de las agujas del reloj (visto desde la parte inferior de la fresadora). (Fig. 3) (4) Cuando se utiliza la broca de mango de 1/4”, reemplace el mandril portabroca equipado con una de las brocas de mango de 1/4” suministradas como accesorio estándar. PRECAUCIÓN: 䢇 Asegúrese de que el mandril portabroca esté firmemente insertado después de insertar una broca. De lo contrario, se podrían producir daños en el mandril portabroca.

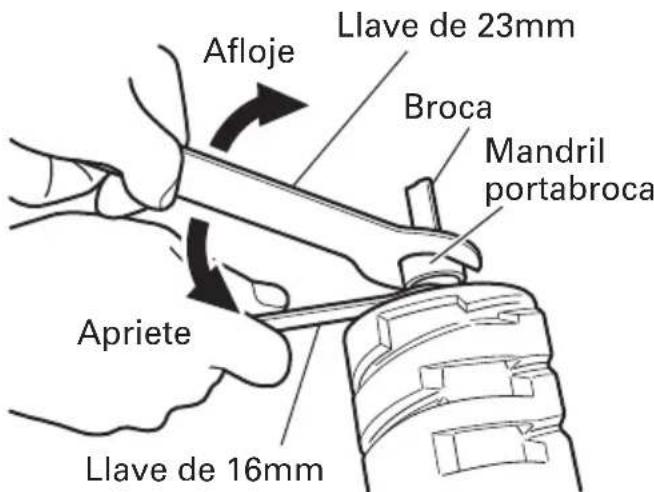

2. Extracción de brocas

Para extraer las brocas, invierta los pasos de instalación. Carcasa del motor Base Palanca Llave de 23mm Broca Mandril portabroca Llave de 16mm Afloje Apriete 03sp_m12vc_e.p65 8/20/13, 1:49 PM4243 Español INSTALACIÓN DE LA CARCASA DEL MOTOR ADVERTENCIA: Asegúrese de desconectar (OFF) el interruptor y de desenchufar la clavija del tomacorriente para evitar serios contratiempos.

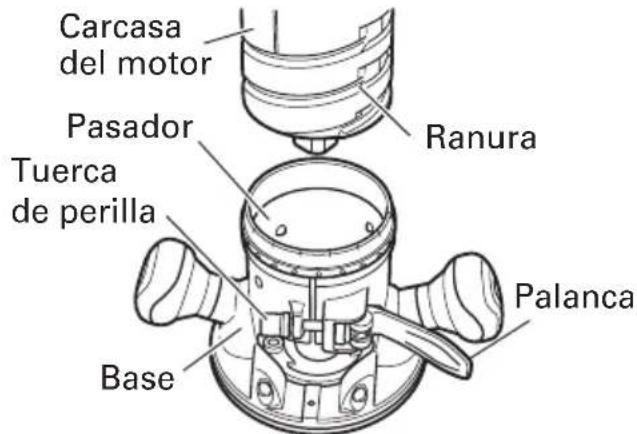

1. Instalación de la carcasa del motor

(1) Abra la palanca. (2) Mientras sostiene la base, inserte la carcasa del motor en la base alineando el pasador con la ranura de la base. (3) Confirme que el pasador y la ranura estén alineados. Gire la carcasa del motor en la base, en el sentido de las agujas del reloj. (4) Cierre la palanca de bloqueo. PRECAUCIÓN: Procure fijar la palanca de bloqueo sin usar una fuerza excesiva. La aplicación de una fuerza excesiva producirá daños a la base. No deje que la carcasa del motor se mueva en la base mientras se fija la palanca. Para ajustar la fuerza de fijación de la palanca, abra ésta y gire la tuerca de perilla en pequeños incrementos. La palanca se aprieta al girar la tuerca de perilla en el sentido de las agujas del reloj, y se afloja girándola en sentido contrario.

CÓMO USAR LA FRESADORA

ADVERTENCIA: Asegúrese de desconectar (OFF) el interruptor y de desenchufar la clavija del tomacorriente para evitar serios contratiempos.

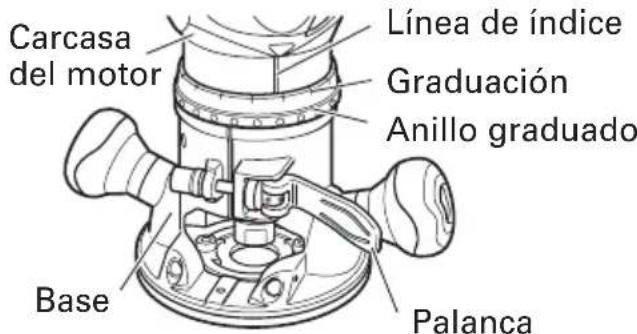

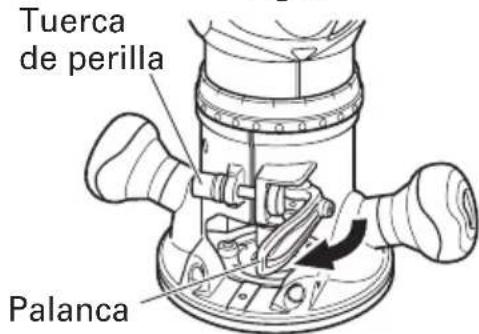

1. Ajuste de la profundidad de corte

(1) Coloque la herramienta sobre una superficie de madera plana. (2) Abra la palanca y gire la carcasa del motor hasta que la broca haga un contacto ligero con la superficie plana. (Fig. 5) (3) Fije la palanca hasta el punto en que se escucha un chasquido. (Fig. 6) NOTA: La carcasa del motor se puede asegurar temporalmente fijando la palanca (la carcasa del motor no se desliza hacia abajo por su propio peso). Si la carcasa del motor se deslizara hacia abajo, realice los ajustes apretando la tuerca de perilla. La palanca se aprieta al girar la tuerca de perilla en el sentido de las agujas del reloj, y se afloja girándola en sentido contrario. Fig. 4 Carcasa del motor Ranura Pasador Tuerca de perilla Base Palanca Carcasa del motor Línea de índice Graduación Base Palanca Fig. 5 Tuerca de perilla Palanca Fig. 6 Anillo graduado 03sp_m12vc_e.p65 8/20/13, 1:49 PM4344 Español

(4) Sujetando ligeramente la base, gire la carcasa del motor en el sentido de las agujas del reloj hasta que la línea de índice de la carcasa del motor quede frente a la profundidad deseada indicada en el anillo graduado. (Fig. 5) (5) Cierre firmemente la palanca.

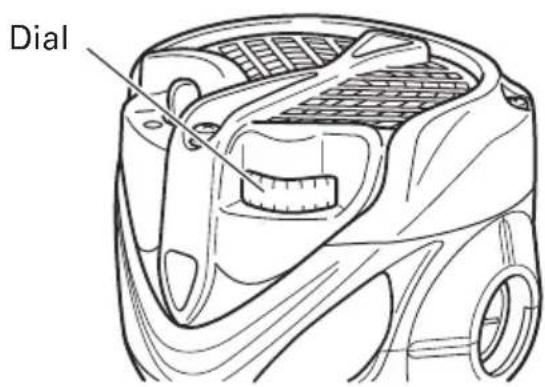

2. Ajuste de la velocidad de rotación

(Modelo M12VC solamente) El modelo M12VC dispone de un sistema de control electrónico que permite los cambios progresivos de rpm. Tal como se puede observar en la Fig. 7, la posición “1” del cuadrante es para la velocidad mínima, y la posición “6”, par ala velocidad máxima.

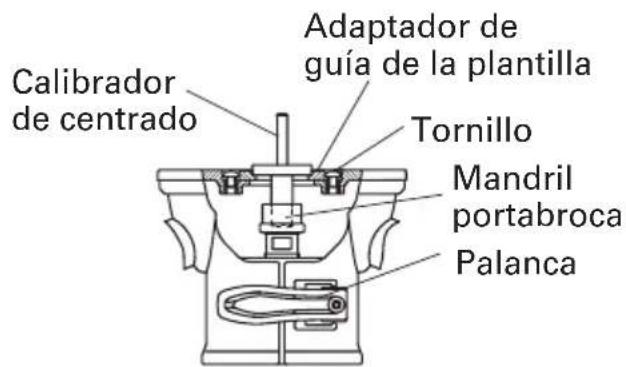

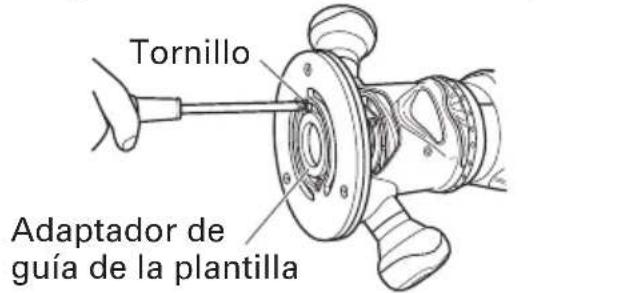

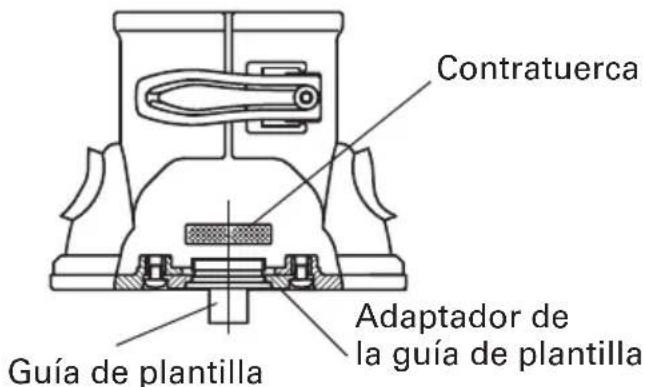

3. Centrado del adaptador de guía de la

plantilla ADVERTENCIA: Asegúrese de desconectar (OFF) el interruptor y de desenchufar la clavija del tomacorriente para evitar serios contratiempos. (1) Afloje los 2 tornillos del adaptador de guía de la plantilla hasta que ceda el adaptador de guía de la plantilla. (Fig. 8) (2) Inserte el calibrador de centrado a través del orificio del adaptador de la guía de la plantilla y en el mandril portabroca. (Fig. 9) (3) Apriete el mandril portabroca con la mano. (4) Apriete la palanca. (Esto permite alinear el centro del adaptador de guía de la plantilla). (5) Apriete los tornillos del adaptador de guía de la plantilla, y extraiga el calibrador de centrado.

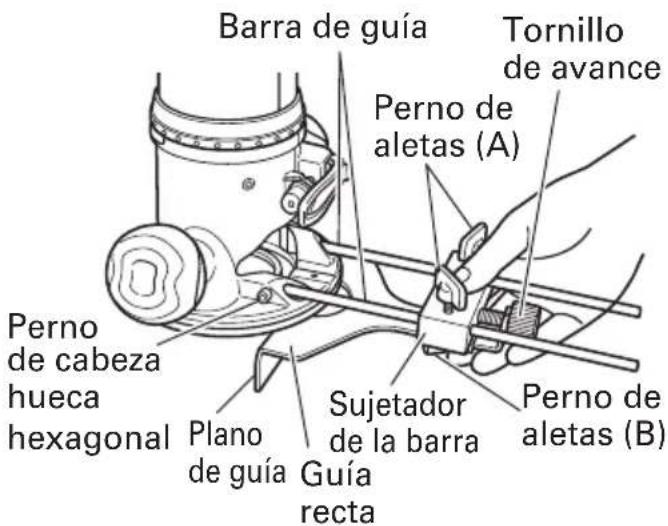

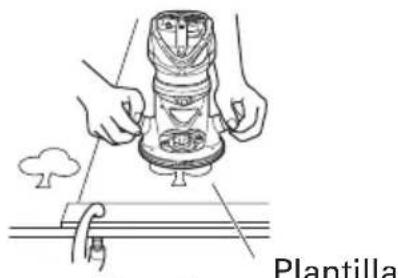

4. Cómo guiar la fresadora

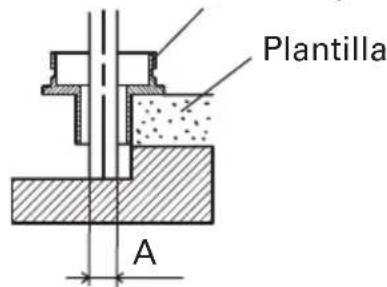

(1) Guía de plantilla (M12VC, M12SC: Accesorio opcional) Utilice la guía de plantilla cuando se emplee una plantilla para producir un gran número de productos de forma idéntica. (Fig. 10) Tal como se muestra en la Fig. 11, instale insertando la guía de plantilla en el orificio central del adaptador de guía de la plantilla y asegúrela en su lugar con la contratuerca. Una plantilla es un molde de perfil hecho de madera contrachapada o madera delgada. Al hacer una plantilla, preste especial atención a los puntos descritos abajo e ilustrados en la Fig. 12. Dial Fig. 7 Adaptador de guía de la plantilla Tornillo Fig. 8 Calibrador de centrado Adaptador de guía de la plantilla Tornillo Mandril portabroca Palanca Fig. 9 Fig. 10 Plantilla 03sp_m12vc_e.p65 8/20/13, 1:49 PM4445 Español Cuando se utiliza la fresadora a lo largo del plano interior de la plantilla, las dimensiones del producto acabado serán menores que las de la plantilla en una cantidad igual a la dimensión “A”, la diferencia entre el radio de la guía de la plantilla y el radio de la broca. Lo inverso sucede cuando se utiliza la fresadora a lo largo del exterior de la plantilla. Asegure la plantilla a la pieza de trabajo. Haga avanzar la fresadora de manera que la guía de la plantilla se mueva a lo largo de la plantilla, como se muestra en la Fig. 12. (2) Guía recta (accesorio opcional) Utilice una guía recta para biselar y cortar ranuras a lo largo de la parte lateral de los materiales. 1 Inserte la barra de guía en el orificio del sujetador de la barra y, a continuación, apriete ligeramente los 2 pernos de aletas (A) de la parte superior de dicho sujetador. 2 Inserte la barra de guía en el orificio de la base y, a continuación, apriete firmemente los 2 tornillos de cabeza hueca hexagonal (accesorios estándar). 3 Utilice el tornillo de alimentación para realizar ajustes precisos de las dimensiones entre la broca y la superficie de la guía y, a continuación, apriete firmemente los 2 pernos de aletas (A) de la parte superior del sujetador de la barra y el perno de aletas (B) de fijación de la guía recta. (Fig. 13) 4 Como se muestra en la Fig. 14, asegure firmemente la parte inferior de la base a la superficie procesada de los materiales. Haga avanzar la fresadora mientras mantiene el plano de la guía sobre la superficie de los materiales.

ADVERTENCIA: 䢇 Utilice protectores para los ojos mientras opera la herramienta. 䢇 Mientras opera la herramienta, mantenga sus manos, cara y otras partes del cuerpo alejados de las brocas y otras piezas de rotación. Barra de guía Tornillo de avance Perno de cabeza hueca hexagonal Plano de guía Guía recta Sujetador de la barra Perno de aletas (A) Perno de aletas (B) Fig. 13 Fig. 14 Guía de la plantilla Plantilla Fig. 12 Contratuerca Guía de plantilla Adaptador de la guía de plantilla Fig. 11

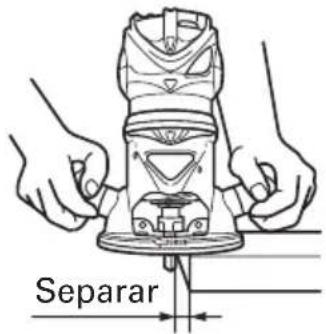

03sp_m12vc_e.p65 8/20/13, 1:49 PM4546 Español (1) Al conectar la alimentación, la broca debe estar separada de los materiales que se van a cortar. (Fig. 15) (2) Luego encienda la herramienta y espere hasta que la broca alcance la velocidad total. (3) La broca gira en el sentido de las agujas del reloj (dirección de la flecha indicada en la base). Para una máxima efectividad de corte, observe las direcciones de avance mostradas en la Fig. 16. NOTA: 䢇 Mover la herramienta hacia adelante a una velocidad excesiva podrá producir una calidad de corte deficiente, o daños en la broca o el motor. Mover la herramienta hacia adelante a una velocidad muy lenta podrá quemar e indentar el corte. La velocidad de avance apropiada del tamaño de la broca, de la clase de pieza de trabajo y de la profundidad de corte. Antes de empezar a trabajar en la pieza de trabajo real, se recomienda realizar un corte de prueba sobre un trozo de madera que no necesite. Esto le permitirá saber con exactitud cómo se realizará el corte y verificar también las dimensiones. 䢇 Las anormalidades y las sobrecargas harán que se active el protector de sobrecarga, y la operación se parará. Quite la carga inmediatamente, desconecte la alimentación, y vuélvala a conectar. Entonces se restablecerá la velocidad de rotación normal. 䢇 No utilice un generador de energía como fuente de alimentación. La velocidad de rotación podría fluctuar. 䢇 Cuando se utiliza una guía recta, asegúrese de instalarla sobre el lado derecho de la dirección de avance. Esto le ayudará a mantenerla a ras con el lateral de la pieza de trabajo. Separar Fig. 15 Fig. 16 Avance de la fresadora Avance de la fresadora Pieza de Trabajo Rotación de la broca 03sp_m12vc_e.p65 8/20/13, 1:49 PM4647 Español

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA: Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de OFF la alimentación y de desenchufar el cable de alimentación del tomacorriente.

1. Inspección de los tornillos

Inspeccione regularmente todos los tornillos y asegúrese de que estén completamente apretados. Si hay algún tornillo flojo, apriételo inmediatamente. ADVERTENCIA: La utilización de este fresadora con tornillos flojos es extremadamente peligroso.

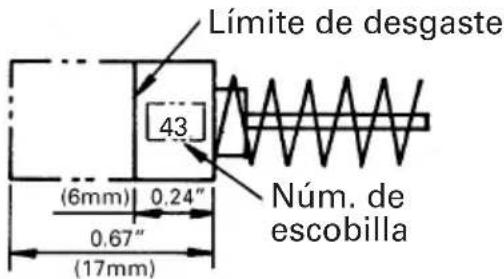

2. Inspección de la escobillas (Fig. 17)

El motor utiliza escobillas de carbón, que son piezas fungibles. Reemplace las escobillas por otras nuevas cuando se hayan desgastado hasta su límite. Mantenga siempre limpias las escobillas para asegurar que se deslicen libremente dentro de los portaescobillas. PRECAUCIÓN: La utilización de esa ranuradora con escobillas desgastadas más allá del límite dañará el motor. NOTA: Utilice las escobillas metabo HPT Núm. 43 indicadas en la Fig. 17.

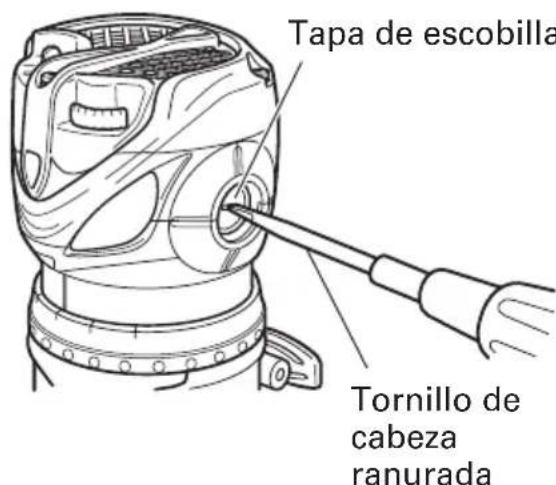

3. Reemplazo de las escobillas

Quite la tapa de la escobilla (Fig. 18) con un destornillador de punta plana. La escobilla podrá extraerse fácilmente.

4. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE

5. Lista de repuestos

PRECAUTION: La reparación, modificación e inspección de las herramientas eléctricas metabo HPT deben ser realizadas por un Centro de Reparaciones Autorizado por metabo HPT. Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Reparaciones Autorizado por metabo HPT para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. Límite de desgaste Núm. de escobilla Fig. 17

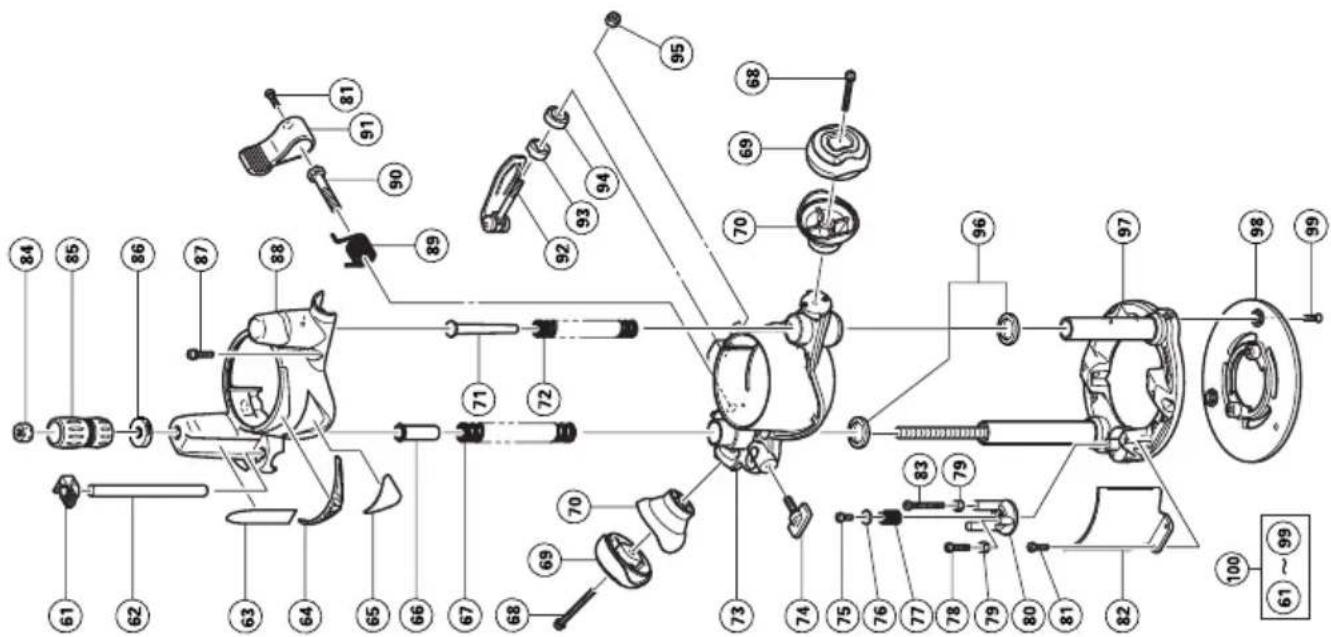

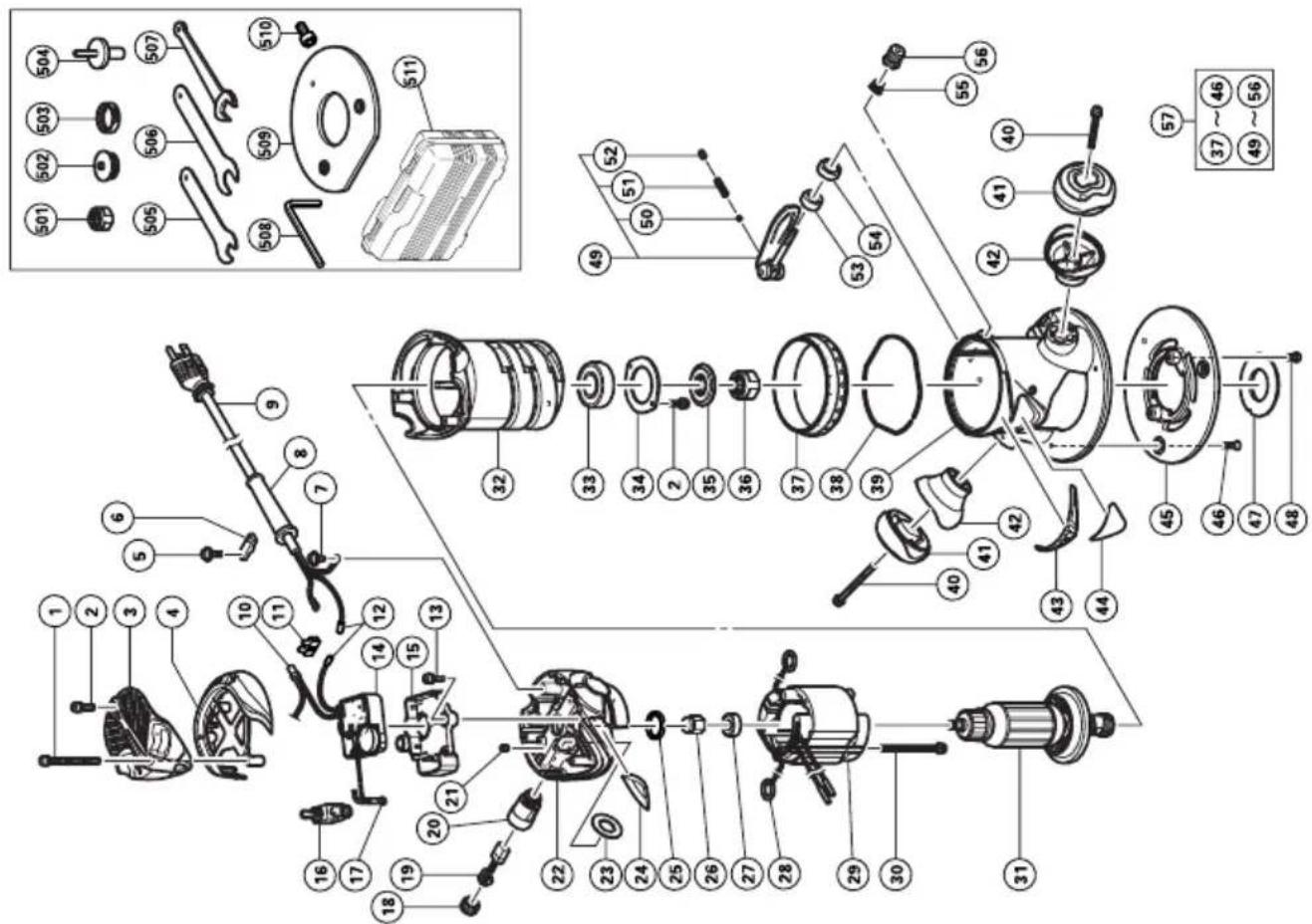

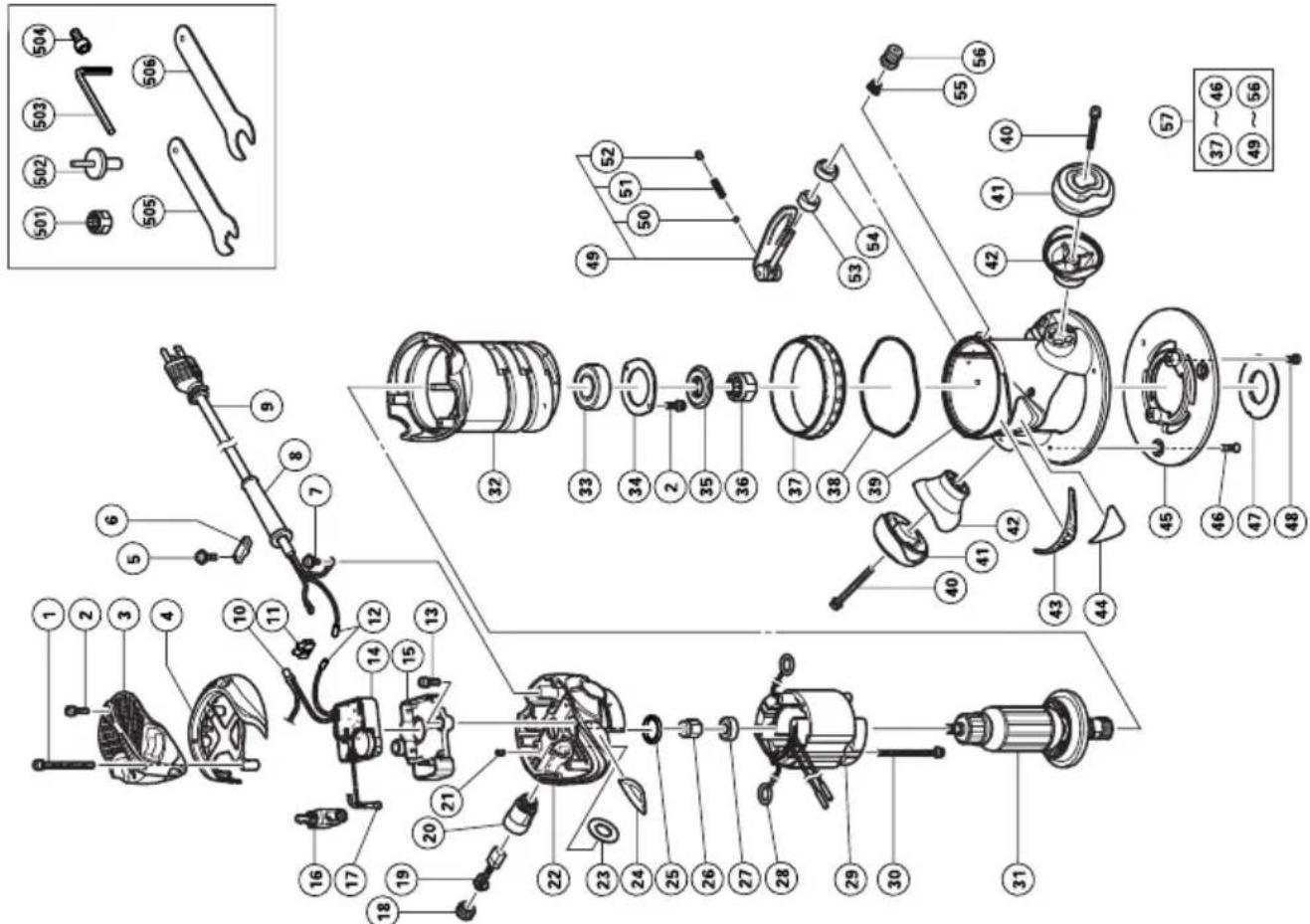

6. Lista de repuestos

A: Nº. îtem B: Nº. codigo C: Nº. usado D: Observaciones PRECAUTION: La reparación, modificación e inspección de las herramientas eléctricas metabo HPT deben ser realizadas por un Centro de Servicio Autorizado de metabo HPT. Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de metabo HPT para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES: metabo HPT Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso. 03sp_m12vc_e.p65 8/20/13, 1:49 PM4849 Español ACCESORIOS ADVERTENCIA: SIEMPRE utilice únicamente repuestos y accesorios autorizados por metabo HPT. NO utilice NUNCA repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con metabo HPT. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos. NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de metabo HPT.

(1) Mandril portabroca de 1/4” (N˚ de código 323-293) (2) Adaptador de guía de plantilla (se fija a la fresadora) (N˚ de código 323-272) (3) Calibrador de centrado (N˚ de código 323-296) (4) Llave de 16 mm (N˚ de código 323-294) (5) Llave de 23 mm (N˚ de código 323-295)

2. Modelo KM12VC, KM12SC

(1) 1/4” Mandril portabroca (N˚ de código 323-293) (2) Adaptador de guía de plantilla (se fija a la fresadora) (N˚ de código 323-272) (3) Calibrador de centrado (N˚ de código 323-296) (4) Llave de 16 mm (N˚ de código 323-294) (5) Llave de 23 mm (N˚ de código 323-295) (6) Base secundaria del orificio grande (N˚ de código 323-297) (7) Guía de plantilla (Véase Fig. 19) (8) Contratuerca (N˚ de código 323-305) (9) Cubierta de virutas (N˚ de código 323- 292) (10)Caja (N˚ de código 323-358) Code ABC No. 323-298 1/4” 5/16” 5/32” (6,5 mm) (8 mm) (4 mm) 323-299 9/32” 3/8” 5/16” (7 mm) (9,5 mm) (8 mm) 323-300 11/32” 7/16” 5/32” (8,7 mm) (11,1 mm) (4 mm) 323-301 13/32” 1/2” 5/16” (10,3 mm) (12,7 mm) (8 mm) 323-302 17/32” 5/8” 9/16” (13,5 mm) (16 mm) (14,3 mm) 323-303 21/32” 3/4” 9/16” (16,6 mm) (19,1 mm) (14,3 mm) 323-304 5/8” 51/64” 9/16” (16 mm) (20,2 mm) (14,3 mm) Fig. 19

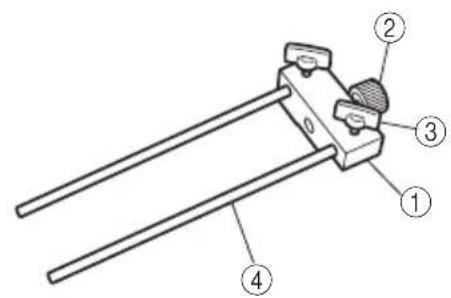

03sp_m12vc_e.p65 8/20/13, 1:49 PM4950 Español ACCESORIOS OPCIONALES …………… de venta por separado (1) Juego de guía recta (N˚ de código 323-342) 1Sujetador de barra (N˚ de código 323-343) 2Tornillo de avance (N˚ de código 956-793) 3Perno de aletas (N˚ de código 301-806) 4Barra de guía (N˚ de código 323-345) 5Guía recta (N˚ de código 323-344) (2) Juego de colector de polvo (N˚ de código 323-346) NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.
