MANUAL DE USUARIO ORM128ADX Orima

LIBRO DE INSTRUCCIONES

www.orima.pt

ES Gracias por haber adquirido este produto ORIMA. Por favor lea atentamente este manual antes de empezar a usar el aparato.

orima

PT Manual de Utilizador / Máquina de Lavar

máquina de lavar estiver a funcionar.

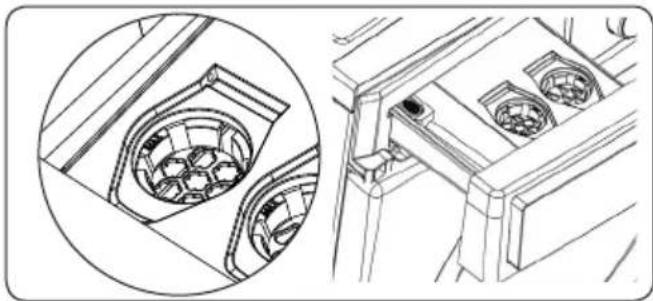

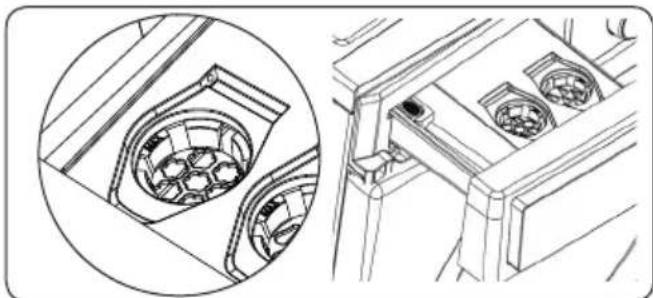

Amaciador de roupa, amido para roupa, doseador de detergente:

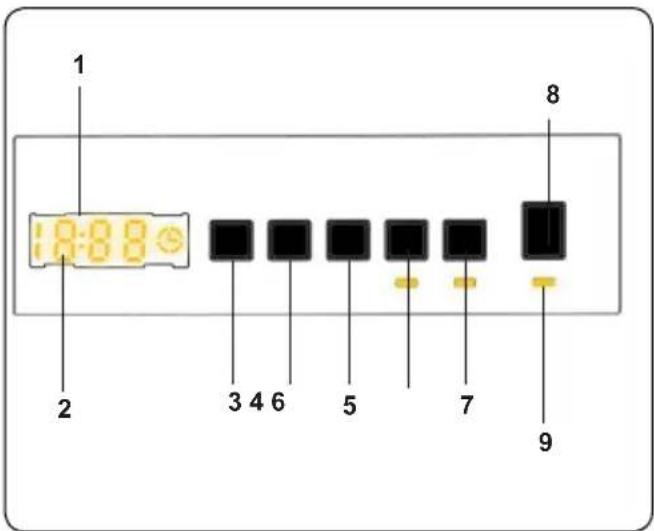

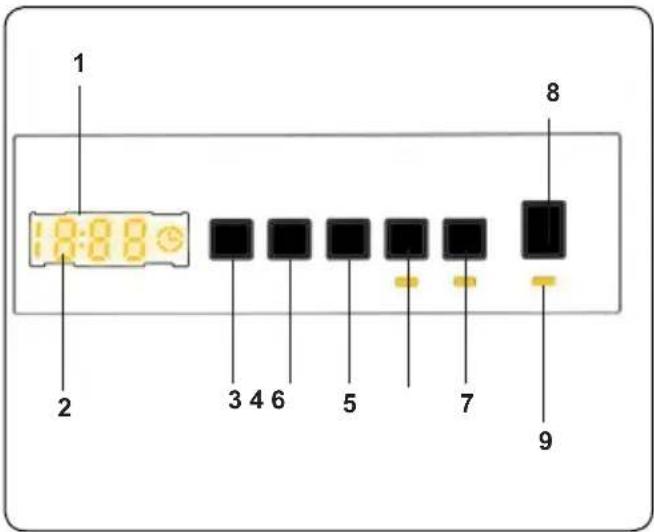

4.5 Visor Eletrónico

1 2 3 4 6 5 7 8 9

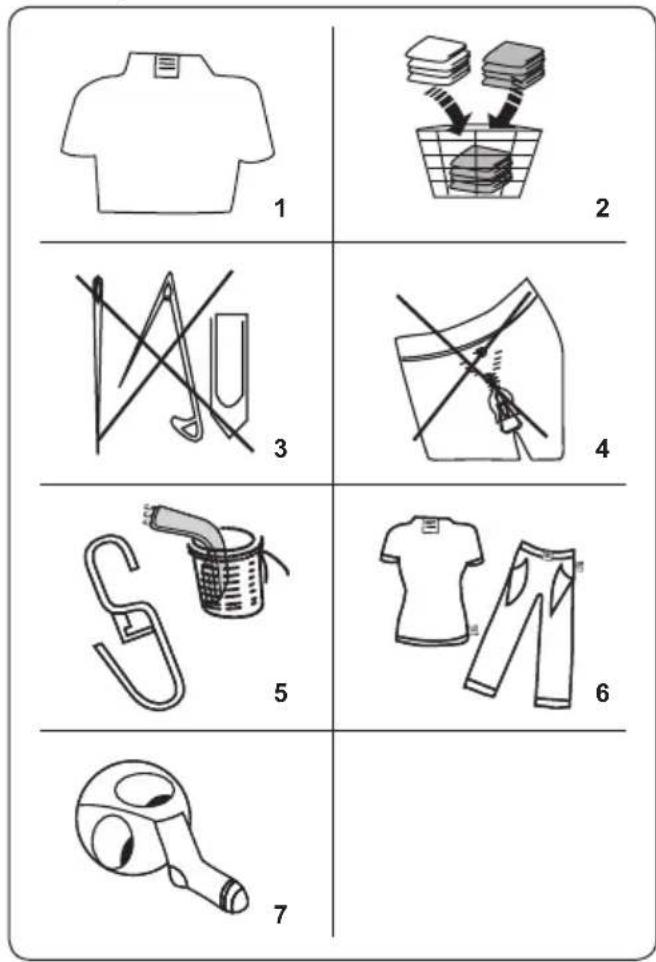

1. Nunca lave roupa branca e roupa de cor juntas.

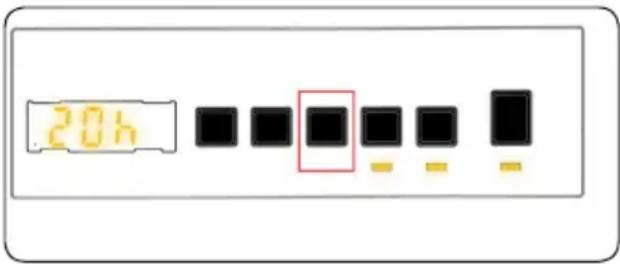

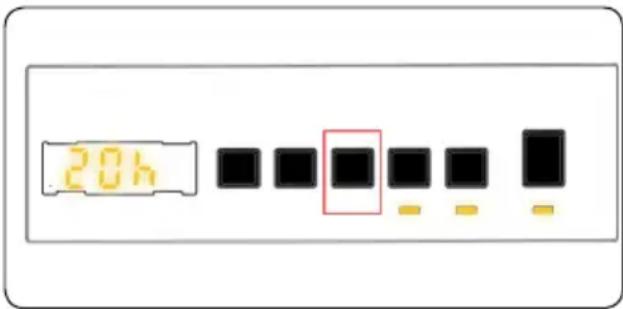

3. Temporizador de retardamento

20h

ES Manual de usuario de la lavadora

Gracias por elegir este producto.

Este Manual de usuario contiene información de seguridad e instrucciones importantes relacionadas con el uso y mantenimiento del aparato.

Tome el tiempo que necesite para leer este Manual de usuario antes de usar el aparato y guarde este libro por si tuviese que consultarlo más adelante.

Icono Tipo Significado
	ADVERTENCIA Riesgo de lesión grave o muerte
	RIESGO DE DESCARGA ELÉCTRICA Riesgo de voltaje peligroso
	INCENDIO	Advertencia; Riesgo de incendio / Materiales inflamables
	PRECAUCIÓN Riesgo de lesiones o daños materiales
	IMPORTANTE / NOTA Uso correcto del sistema

ÍNDICE

1.INSTRUCCIONES DE SEGURIDAD .... 1

1.1 Advertencias de seguridad general....2
1.2 Durante el uso....6
1.3 Embalaje y medioambiente ....7
1.4 Información sobre ahorro ....7

2. ESPECIFICACIONES TÉCNICAS....9

2.1 Aspecto general....9
2.2 Especificaciones técnicas....9

3.INSTALLATION....10

3.1 Quitar los pernos de transporte....10
3.2 Regulación de las patas/los soportes regulables....10
3.3 Conexión eléctrica....10
3.4 Conexión de manguera de entrada de agua....11
3.5 Conexión de desagüe....12

4.INFORMACIÓN GENERAL DEL PANEL DE MANDO....12

4.1 Compartimento para detergente....12
4.2 Secciones ....12
4.3 Advertencias para el sistema de dosificación automático de detergente....14
4.4 Selector de programa....15
4.5 Pantalla electrónica 15

5.USO DE LA LAVADORA....16

5.1 Preparación de la colada....16

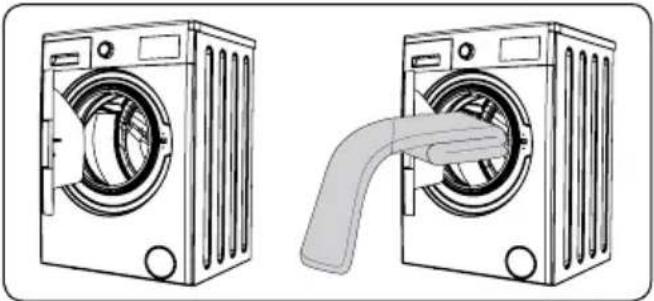

5.2 Introducir la colada en la máquina....16
5.3 Añadir detergente a la máquina....17
5.4 Uso de la máquina....17
5.5 Seleccionar un programa ....18
5.6 Sistema de detección de media carga ....18
5.7 Funciones adicionales ....18
5.8 Cancelar un programa....20

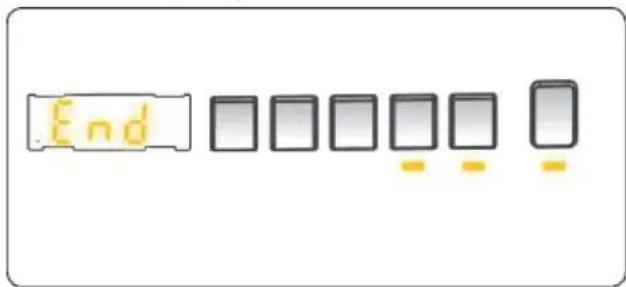

5.9 Fin de programa ....20

6.TABLA DE PROGRAMAS....21

6.1 Información importante....24

7. LIMPIEZA Y MANTENIMIENTO ..... 25

7.1 Advertencia ....25

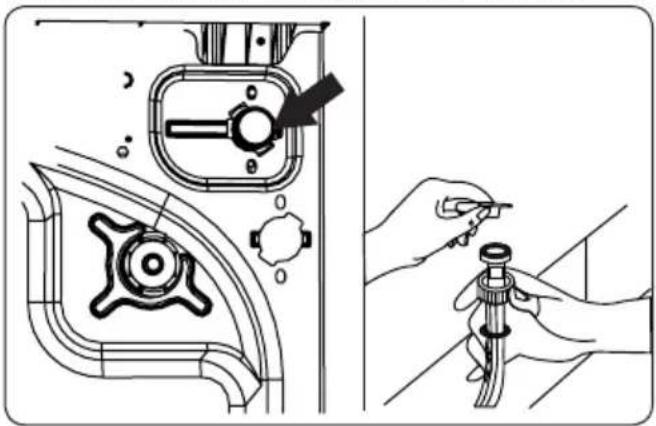

7.2 Filtros de entrada de agua....25

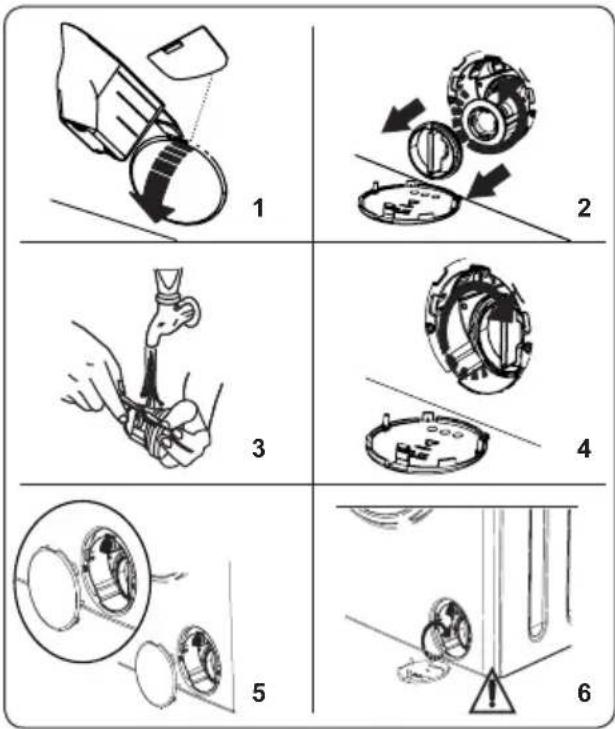

7.3 Filtro de bomba....26

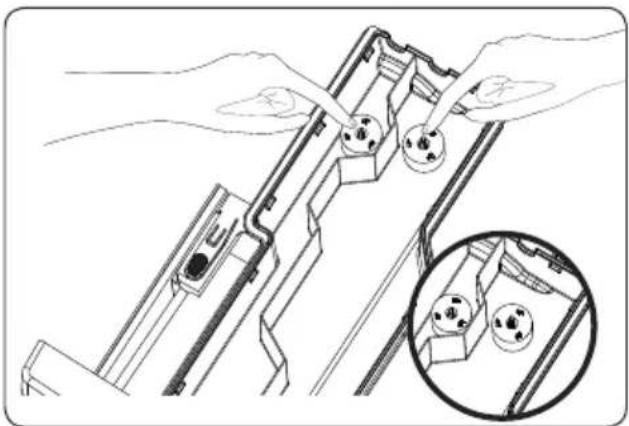

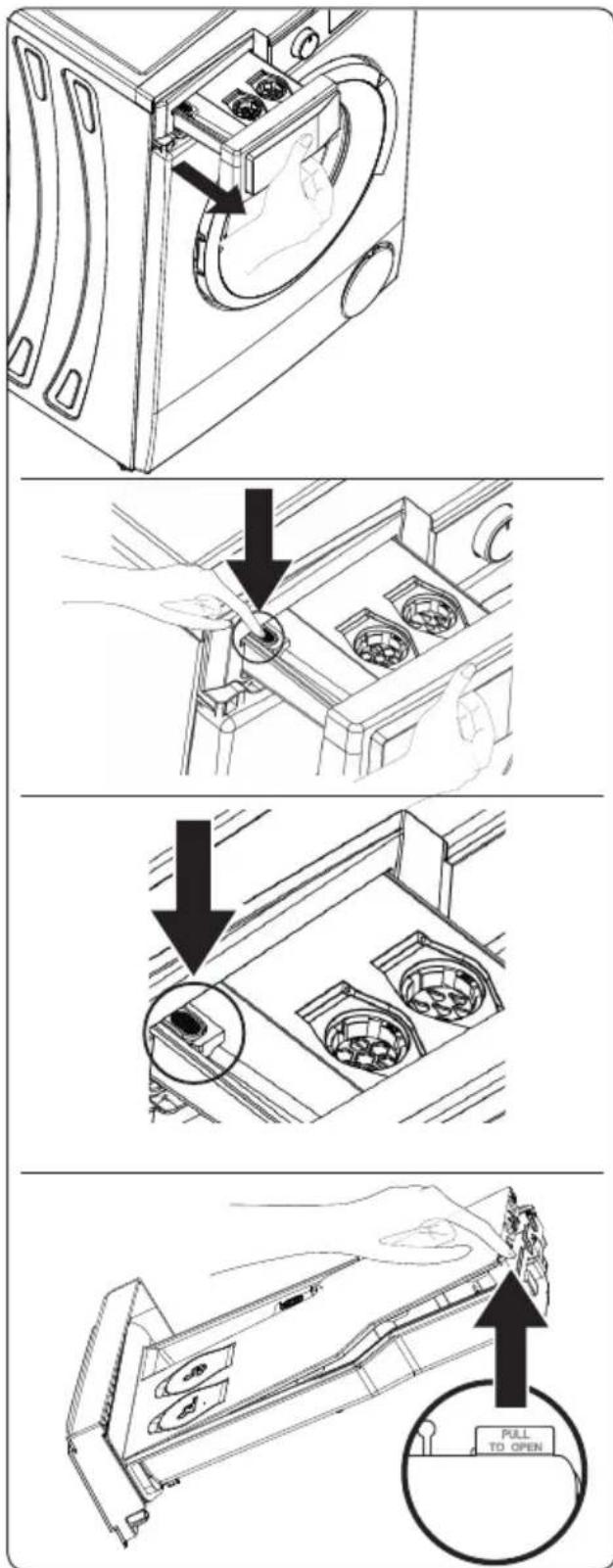

7.4 Cajón de detergente....27

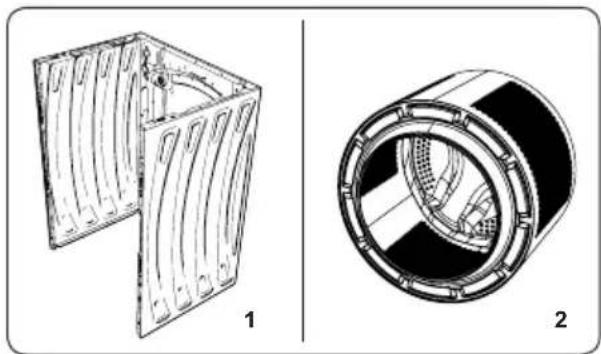

8.Cuerpo / Tambor....28

9.RESOLUCIÓN DE PROBLEMAS....29

10.ADVERTENCIAS AUTOMÁTICAS DE FALLOS Y MEDIDAS A TOMAR .....30

1. INSTRUCCIONES DE SEGURIDAD

Voltaje/frecuencia de funcionamiento	(220-240) V~/50Hz
Corriente total (A)	10
Presión de agua (Mpa) Máximo	1 Mpa/Mínimo 0,1 Mpa
Potencia total (W) 2100
Capacidad máxima de lavado (ropa seca) (kg)	8

• No instale la máquina sobre una alfombra o una superficie que impida la ventilación de la base.
• Este aparato no está diseñado para que lo usen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento salvo que sean supervisados o reciban instrucciones sobre el uso del aparato por parte de una persona responsable de su seguridad.
• Los niños de menos de 3 años deben mantenerse alejados del aparato salvo que estén supervisados en todo momento.
• Si el cable de alimentación no funciona debidamente, llame al centro de servicio autorizado más cercano para solicitar uno de repuesto.
• Utilice únicamente la manguera de entrada de agua nueva que se proporciona con la máquina para realizar las conexiones de entrada de agua de la máquina. No utilice nunca mangueras de entrada de agua viejas, usadas o dañadas.

- Los niños no deben jugar con el aparato. Ningún niño debe realizar la limpieza ni el mantenimiento de usuario de este aparato sin supervisión.

NOTA: Para obtener una copia digital de este

manual de usuario, envíe un correo electrónico a "[e-mail]." En dicho correo indique el nombre del modelo y el número de serie (20 dígitos), que encontrará en la puerta del aparato.

Lea detenidamente este manual de usuario.

Esta máquina ha sido diseñada únicamente para un uso doméstico. Si se utiliza con

fines comerciales, la garantía quedará anulada.

1.1 Advertencias de seguridad general

• La temperatura ambiental necesaria para el funcionamiento de la lavadora es de 15-25 °C.
• Si la temperatura ambiental es inferior a 0 °C, puede que las mangueras se agrieten o que la tarjeta electrónica no funcione debidamente.
• Asegúrese de que no haya objetos extraños, como clavos, agujas, mecheros o monedas, en las prendas que introduzca en la lavadora.
• Para el primer lavado se recomienda seleccionar el programa 90° Algodón sin ropa y llenar a la mitad el compartimento II del compartimento para detergente con un detergente adecuado.

• Si el detergente o el suavizante se deja expuesto al aire durante un largo período de tiempo, podrían acumularse residuos en ellos. El suavizante o el detergente deben colocarse en el compartimento justo antes de cada lavado.

• Si la lavadora no se va a utilizar durante un largo período de tiempo, desconéctela y cierre el suministro de agua. También recomendamos dejar abierta la puerta para evitar que se acumule humedad en el interior de la lavadora.

• Puede que quede algo de agua dentro de la lavadora como resultado de las comprobaciones de calidad durante la producción. Esto no afectará al funcionamiento de la lavadora.
• El embalaje de la máquina puede ser peligroso para los niños. No deje que los niños jueguen con el embalaje ni con piezas pequeñas de la lavadora.
• Mantenga los materiales de embalaje en un lugar al que no puedan acceder los niños o deséchelos correctamente.
• Los programas de pre-lavado solo deben usarse en prendas muy sucias.

⚠️ Nunca abra el compartimento para detergente si la lavadora está en marcha.

- En caso de avería, desconecte la máquina de la red eléctrica y cierre el suministro de agua. No intente llevar a cabo ningún tipo de reparación. Siempre póngase en contacto con un agente de servicio autorizado.

- No supere la carga máxima del programa de lavado que haya seleccionado.

⚠️Nunca abra la puerta de la lavadora a la fuerza si esta está en marcha.

• Lavar ropa que tenga harina podría dañar la máquina.
• Siga las instrucciones del fabricante sobre el uso de suavizante o cualquier producto similar que pretenda usar en la lavadora.
• Asegúrese de que no se vea restringido el movimiento de la puerta de la lavadora y que se pueda abrir totalmente.

- Instale la máquina en un lugar que se pueda ventilar por completo y preferiblemente donde haya una circulación constante de aire.

⚠ Lea estas advertencias. Siga los consejos proporcionados para protegerse a sí mismo y a los demás frente a riesgos y lesiones mortales.

RIESGO DE QUEMADURAS

⚠️ No toque la manguera de desagüe ni ningún agua descargada mientras esté en marcha la lavadora. Las altas temperaturas asociadas pueden producir quemaduras.

⚠️⚠️ RIESGO DE MUERTE POR DESCARGA ELÉCTRICA

• No utilice un alargador para conectar la lavadora a la red eléctrica.
• No introduzca un enchufe dañado en una toma de electricidad.
• Nunca tire del cable para sacar el enchufe de la toma. Agarre siempre el enchufe.
• No toque nunca el enchufe/cable de alimentación con las manos húmedas, ya que podría producirse un cortocircuito o una descarga eléctrica.
• No toque la lavadora si tiene las manos o los pies húmedos.
• El uso de un enchufe/cable de alimentación dañado puede dar lugar a un incendio o una descarga eléctrica. Si alguno de estos elementos se encuentra dañado, debe sustituirse. Dicha sustitución deberá realizarla una persona cualifica

⚠️Riesgo de inundación

- Compruebe la velocidad del flujo de agua antes de colocar la manguera de desagüe en un fregadero.

• Tome las medidas necesarias para impedir que la manguera patine.
• El flujo de agua podría desconectar la manguera si esta no se hubiese fijado debidamente. Asegúrese de que el tapón del fregadero no bloquee el sumidero.

⚠️Peligro de incendio

• No guarde líquidos inflamables cerca de la máquina.
• El contenido de azufre de los decapantes para pinturas podría producir corrosión. No utilice nunca decapantes para pintura en la máquina.
• Nunca utilice en la máquina productos que contengan disolventes.
• Asegúrese de que no haya objetos extraños, como clavos, agujas, mecheros o monedas, en las prendas que introduzca en la lavadora.

Riesgo de incendio y explosión

⚠️Riesgo de caídas y lesiones

• No se suba a la lavadora.
• Asegúrese de que las mangueras y los cables de la máquina no puedan dar lugar a que alguien se tropiece con ellos.
• No le dé la vuelta a la lavadora ni la coloque sobre uno de sus costados.
• No levante la lavadora utilizando la puerta ni el compartimento para el detergente.

⚠️ Para mover la máquina hacen falta dos personas como mínimo.

⚠️ Seguridad para los niños

- No deje que haya niños desatendidos cerca de la máquina. Los niños podrían quedarse atrapados en el interior del aparato, lo que podría producirles la muerte.

- No deje que los niños toquen la máquina mientras esta esté funcionando. La superficie se calienta extremadamente y podría producir daños en la piel.

- Mantenga el material de embalaje fuera del alcance de los niños.

- Si se ingiere detergente o materiales de limpieza o estos entran en contacto con la piel o los ojos, podría producirse envenenamiento e irritación. Mantenga los materiales de limpieza fuera del alcance de los niños.

1.2 Durante el uso

- No deje que ningún animal se acerque a la máquina.

- Compruebe el embalaje de la máquina antes de instalarla y la superficie exterior de la máquina una vez que se haya retirado el embalaje. No utilice la máquina si parece dañada o si el embalaje ya estaba abierto.

- La instalación de la máquina solo debe llevarla a cabo un agente de servicio autorizado. La garantía puede quedar anulada si la instalación la lleva a cabo cualquier persona que no sea un agente autorizado.

- Este aparato lo pueden usar niños de 8 años en adelante y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso seguro del aparato y comprenden los peligros asociados. Los niños no deben jugar con este aparato. Ningún niño debe realizar la limpieza ni el mantenimiento de usuario de este aparato sin supervisión.

- Utilice la máquina únicamente para lavar prendas que estén etiquetadas por sus respectivos fabricantes como apta para el lavado.

- Antes de usar la lavadora, quite los cuatro pernos

de transporte y los separadores de goma de la parte trasera de la máquina. Si no se quitan los pernos, la garantía quedará anulada y podrían producirse fuertes vibraciones, ruido y el funcionamiento defectuoso de la máquina.

• La garantía no cubre los daños producidos por factores externos, como un incendio, una inundación u otras fuentes de daños.
• No se deshaga de este manual de usuario. Guárdelo por si necesita consultarlo más adelante o dárselo al siguiente propietario.

NOTA: Las especificaciones de la máquina pueden variar en función del producto adquirido.

1.3 Embalaje y medioambiente

Retirada de los materiales de embalaje

Los materiales de embalaje protegen la máquina de cualquier daño que se pueda producir durante el transporte. Los materiales de embalaje son reciclables y, por lo tanto, respetuosos con el medioambiente. El uso de materiales reciclados reduce el consumo de materias primas y la producción de residuos.

1.4 Información sobre ahorro

A continuación se proporciona información importante para utilizar la máquina de la forma más eficaz:

• No supere la carga máxima del programa de lavado que haya seleccionado. Esto permitirá a la máquina trabajar en modo de ahorro de energía.
• No utilice la función de prelavado para ropa poco sucia. Esto le ayudará a ahorrar en electricidad y agua.

Declaración de conformidad de la CE

Declaramos que nuestros productos cumplen con las Directivas, Decisiones y Normativas europeas pertinentes y con los requisitos enumerados en los estándares mencionados.

Desecho de la máquina antigua

El símbolo que se muestra sobre el producto o su embalaje indica que este producto no se puede tratar como residuos domésticos. En su lugar, debe llevarse a un punto de recogida dedicado al reciclaje de equipos eléctricos y electrónicos. Al asegurarse de que este producto sea desechado debidamente, ayudará a evitar posibles consecuencias negativas para el medioambiente y la salud de las personas, que podrían producirse si los residuos de este producto se tratasen de manera incorrecta. Si desea obtener información detallada sobre el reciclaje de este producto, póngase en contacto con su oficina municipal, el servicio de desecho de residuos domésticos o la tienda en la que adquirió el producto.

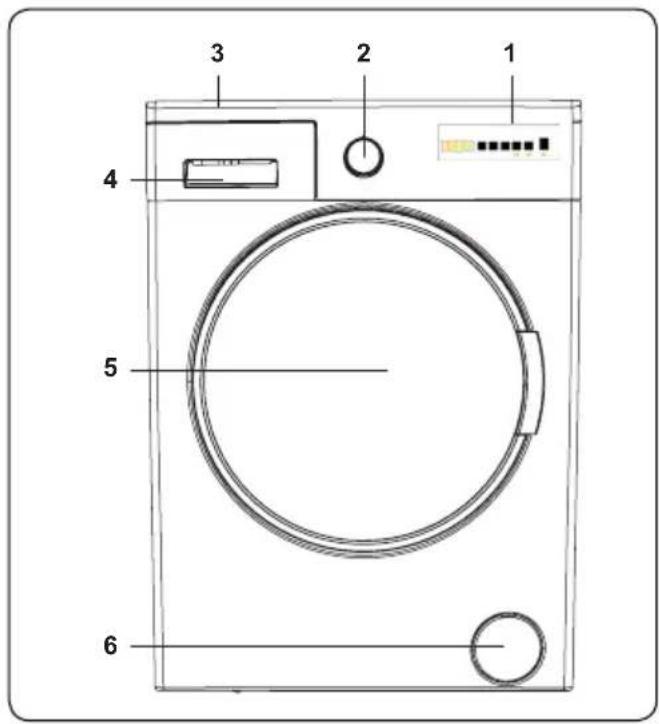

2. ESPECIFICACIONES TÉCNICAS

1 2 3 4 5 6

1. Pantalla electrónica
2. Selector de programa
3. Bandeja superior
4. Compartimento para detergente
5. Tambor
6. Tapa de filtro de bomba

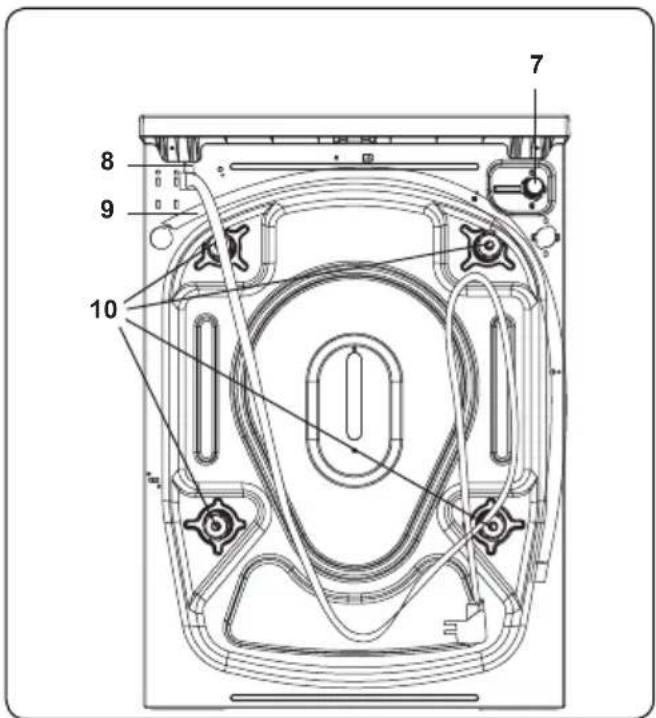

7. Válvula de entrada de agua
8. Cable de alimentación
9. Manguera de descarga
10. Pernos de transporte

2.2 Especificaciones técnicas

Voltaje/frecuencia de funcionamiento (V/Hz)	(220-240)V~/50Hz
Corriente total (A)	10
Presión de agua (Mpa)	Máxima:1 MpaMínima:0,1 Mpa
Potencia total (W)	2100
Capacidad máxima de ropa seca (kg)	8
Revoluciones de centrifugado (rev./min)	1200
Número de programa	15
Dimensiones (mm)AlturaAnchoProfundidad	845597527

3. INSTALLATION

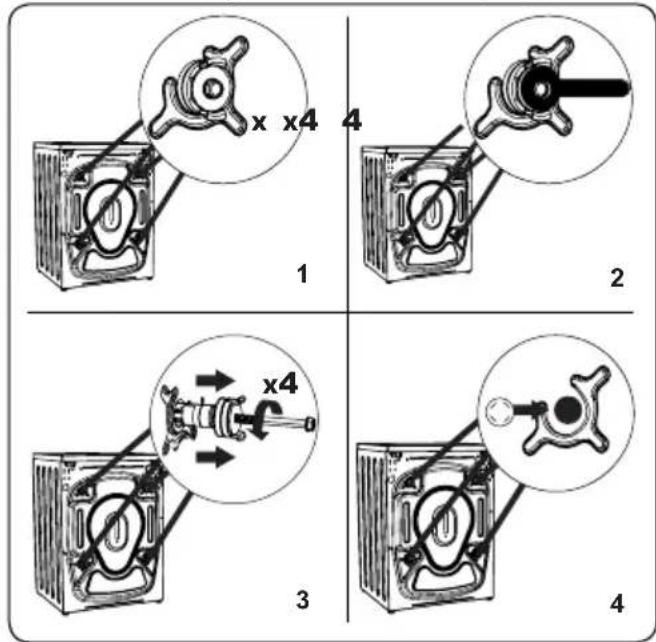

3.1 Quitar los pernos de transporte

1. Antes de usar la lavadora, quite los cuatro pernos de transporte y los separadores de goma de la parte trasera de la máquina. Si no se quitan los pernos, la garantía podría quedar anulada y podrían producirse fuertes vibraciones, ruido y el funcionamiento defectuoso de la máquina.
2. Afloje los pernos de transporte girándolos con una llave de tuercas adecuada en el sentido contrario al de las agujas del reloj.
3. Extraiga los pernos de transporte tirando de ellos.
4. Introduzca los tapones de plástico suministrados en la bolsa de accesorios en los huecos en los que se encontraban los pernos de transporte. Los pernos de transporte deben guardarse por si fuese necesario utilizarlos más adelante.

NOTA:

Quite los pernos de

transporte antes de usar la máquina por primera vez. La garantía no cubre los fallos que se produzcan debido al uso de la máquina sin haber quitado los pernos de transporte.

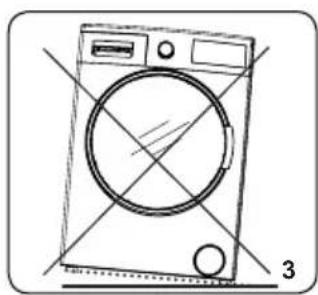

3.2 Regulación de las patas/los soportes regulables

1. No instale la máquina sobre una superficie (como, por ejemplo, una alfombra) que impida la ventilación de la base.

2. Para asegurarse de que la máquina funcione de forma silenciosa y sin vibraciones, instálela sobre una superficie firme.

3. Puede nivelar la máquina mediante las patas regulables.
4. Afloje la contratuerca de plástico.

x4 2

1. Para aumentar la altura de la máquina, gire la pata en el sentido de las agujas del reloj. Para reducir la altura de la máquina, gire la pata en el sentido contrario al de las agujas del reloj.

2. Una vez que la máquina esté nivelada, apriete las contratuercas girándolas en el sentido de las agujas del reloj.

3. No coloque nunca cartón, madera ni ningún otro material similar debajo de la máquina con el fin de nivelarla.
4. No desnivele la máquina al limpiar la superficie sobre la que está colocada.

- La lavadora requiere un suministro eléctrico de 220-240 V y 50 Hz.

• El cable de alimentación de la lavadora está equipado con un enchufe con conexión a tierra. Este enchufe debe conectarse siempre a una toma con conexión a tierra de 10 amperios.
• El enchufe debe conectarse siempre a una toma con conexión a tierra de 10 amperios. El valor nominal del fusible del enchufe también debe ser de 10 amperios.
• Si no dispone de una toma y un fusible adecuados que cumplan con estas condiciones, asegúrese de que el trabajo lo lleve a cabo un electricista cualificado.
• No nos hacemos responsables de los daños que se produzcan como consecuencia del uso de equipos sin conexión a tierra.

NOTA:

Utilizar la máquina con un voltaje bajo hará que se reduzca tanto el rendimiento como la vida útil de la máquina.

3.4 Conexión de manguera de entrada de agua

1. Dependiendo de las especificaciones de la máquina, esta puede tener una

conexión de entrada de agua única (fría) o doble (fría y caliente). La manguera con tapa blanca debe conectarse a la entrada de agua fría y la roja a la de agua caliente (si fuese aplicable).

• A fin de impedir que se produzcan fugas de agua en las uniones, se suministran 1 o 2 tuercas (dependiendo de las especificaciones de la máquina que haya adquirido) en el embalaje con la manguera. Coloque estas tuercas en el extremo o los extremos de la manguera de entrada de agua que se conecta al suministro de agua.

• Conecte las nuevas mangueras de entrada de agua a un grifo roscado de 34 " (1,9 cm).

- Conecte el extremo de tapa blanca de la manguera de entrada de agua a la válvula de entrada de agua blanca que se encuentra en la parte trasera de la máquina y el extremo de tapa roja a la válvula de entrada de agua roja (si fuese aplicable).

- Apriete las conexiones a mano. Si tiene cualquier duda, póngase en contacto con un fontanero cualificado.

- Un flujo de agua con una presión de 0,1-1 Mpa permitirá a la máquina operar a una eficacia óptima (una presión de 0,1 Mpa significa que por un grifo totalmente abierto pasaran más de 8 litros de agua por minuto).

1. Cuando haya realizado todas las conexiones, abra despacio el suministro de agua y compruebe si hay alguna fuga.

2. Asegúrese de que las nuevas mangueras de entrada de agua no estén atrapadas, retorcidas, torcidas, dobladas o aplastadas.

- Si la máquina tiene una conexión de entrada de agua caliente, la temperatura del suministro de agua caliente no debe ser superior a 70 °C.

~ 95 cm ~ 140 cm ~ 145 cm ~ 95 cm ~ 95 cm ~ 150 cm 0 - max. 100 cm

NOTA:

La lavadora solo

debe conectarse al suministro de agua mediante la nueva manguera de llenado proporcionada. No se deben reutilizar mangueras antiguas.

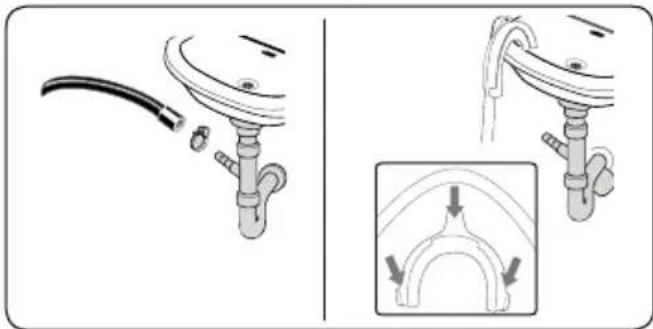

3.5 Conexión de desagüe

• Conecte la manguera de desagüe a un tubo vertical o al codo de salida de un fregadero doméstico utilizando equipamiento adicional.
• No intente nunca estirar la manguera de desagüe.
• No coloque la manguera de desagüe de su máquina dentro de un contenedor, cubo o bañera.
• Asegúrese de que la manguera de desagüe no esté torcida, doblada, aplastada o estirada.
• La manguera de desagüe debe instalarse a una altura máxima de 100 cm con respecto al suelo.

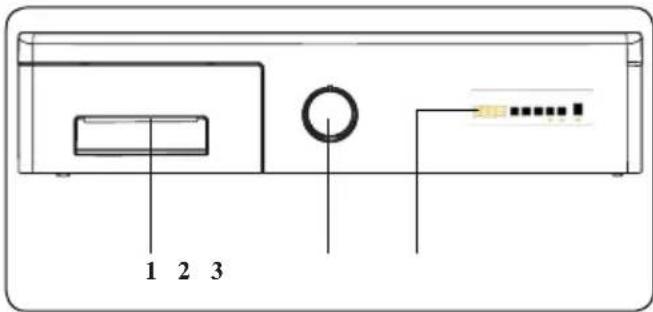

4. INFORMACIÓN GENERAL DEL PANEL DE MANDO

1 2 3

1. Compartimento para detergente

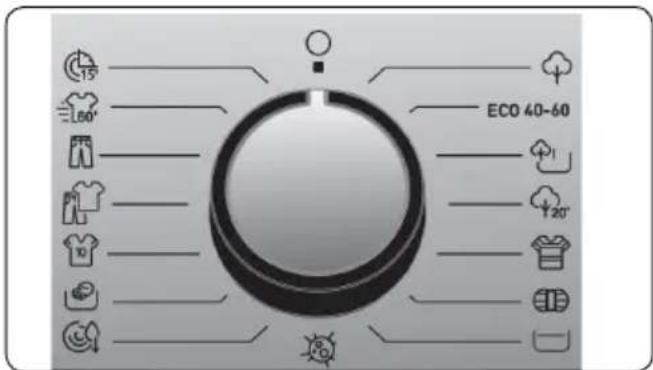

2. Selector de programa
3. Pantalla electrónica

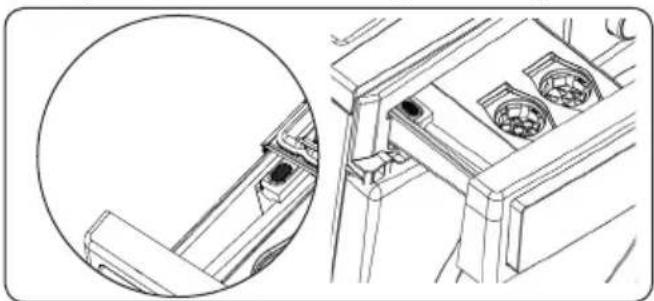

1. Depósito para detergente en polvo
2. Depósito para suavizante (autodosificación)
3. Depósito para detergente líquido (autodosificación)

4.2 Secciones

Compartimento de detergente en polvo:

Si desea utilizar detergente en polvo para el ciclo de lavado, desactive la función de autodosificación y utilice el compartimento de detergente en polvo.

Suavizante de ropa, almidón para ropa, dispensador de detergente:

En este dispensador solo se pueden utilizar sustancias como el suavizante de ropa (siga la cantidad y el tipo recomendados por el fabricante). Es posible que, a veces, el suavizante de ropa usado para el lavado pueda permanecer en este dispensador. Esto se debe a que el suavizante de ropa no es una sustancia fluida. Se recomienda utilizar suavizantes líquidos de menor viscosidad o utilizar el suavizante después de diluirlo.

Si no desea utilizar el compartimento del suavizante:

Debería desactivar la selección del suavizante.

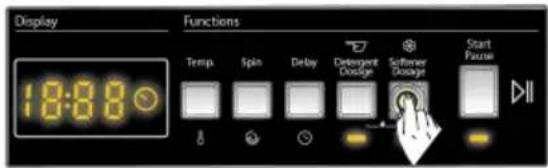

- Cuando pulse por primera vez la tecla de dosificación del suavizante, se muestra 3uto en la pantalla LED respectivamente, indicando que la función del suavizante está activada.

NOTA:

La función de

dosificación del suavizante se activa al encender la máquina.

- Si pulsa la tecla de dosificación del suavizante por segunda vez consecutiva, la función del suavizante se desactivará. Se cancelará el uso de suavizante para el ciclo de lavado.

Display 18:88 Functions Temp. Spin Delay Disengent Dosage Software Dosage Start Pause Dil

Si desea utilizar la función de suavizante,

- Si pulsa la tecla de dosificación del suavizante 3 veces consecutivas, el LED de suavizante aparecerá en la

pantalla LED, indicando que la función de suavizante está activada.

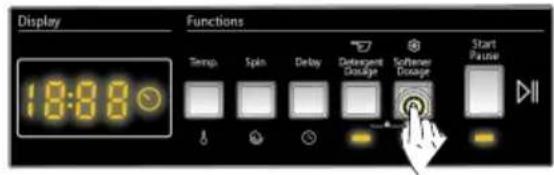

Indicadores de nivel del suavizante:

• L3 nivel alto

• L2 nivel medio

• 11 nivel bajo

- Después de activar la función de suavizante, cada pulsación de la tecla de dosificación del suavizante le permitirá seleccionar el nivel 3, el nivel 2, el nivel 1 y el duto respectivamente.

Display 18:00 Functions Temp. Spin Delay Detergent Dosage Software Dosage Start Passive Dissipation

NOTA:

La selección del nivel de acerse antes de que se; no se puede seleccionar ante después de que se programa.

ADVERTENCIAS:

Cuando el nivel de suavizante sea bajo, el LED de suavizante parpadeará y su máquina mostrará un aviso.

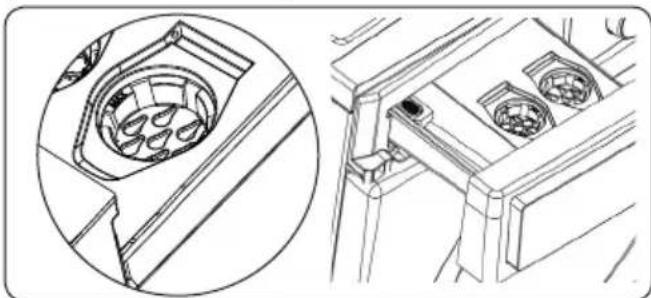

Compartimento de detergente líquido (autodosificación):

El uso de detergente líquido (autodosificación) está activado de forma predeterminada en su máquina. Solo se puede utilizar detergente líquido en este compartimento.

Si quiere utilizar el compartimento de detergente en polvo:

Debe desactivar la función de detergente líquido (autodosificación).

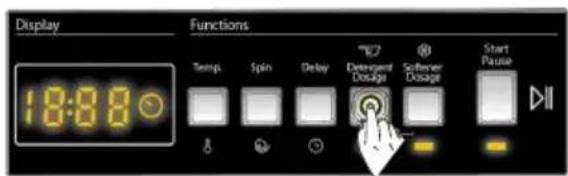

- Cuando se pulsa por primera vez la tecla de dosificación de detergente, se muestra auto en la pantalla LED respectivamente, indicando que la función de detergente líquido (autodosificación) está activada.

NOTA:

La función de

dosificación automática se activa al encender la máquina.

- Si pulsa la tecla de dosificación de detergente por segunda vez consecutiva, la función de detergente líquido (dosificación automática) se desactivará. Puede utilizar detergente en polvo en el ciclo de lavado.

Display 18:88 Functions Temp. Spin Delay Different Dosage Softserver Dosage Start Pause II

NOTA:

Cuando la función de

detergente líquido (autodosificación) está desactivada, es necesario utilizar detergente en polvo para los ciclos de lavado. Para ello, debe poner detergente en el compartimento de detergente en polvo.

Si desea utilizar detergente líquido (autodosificación) para el ciclo de lavado,

- Si pulsa la tecla de dosificación de detergente 3 veces consecutivas, aparecerá 13 en la pantalla LED, indicando que la función de detergente líquido (autodosificación) está activada.

Indicadores de nivel de detergente líquido

• L3 nivel alto

• 12 nivel medio

• L1 nivel bajo

- Después de activar la función de detergente líquido (autodosificación), cada pulsación de la tecla de dosificación de detergente le permitirá seleccionar el nivel 3, el nivel 2, el nivel 1 y auto respectivamente.

El nivel de detergente

líquido (autodosificación) debe seleccionarse en función del nivel de suciedad de la ropa.

NOTA:

La selección del

detergente líquido (autodosificación) debe hacerse antes de que se inicie el programa; no se puede seleccionar esta función una vez iniciado el programa.

ADVERTENCIAS:

Cuando el nivel de detergente sea bajo, el LED bajo la tecla de dosificación de detergente parpadeará y su máquina mostrará un aviso.

4.3 Advertencias para el sistema de dosificación automático de detergente

Información sobre el uso de rgente

1. No mezcle detergentes de diferentes marcas.
2. No mezcle detergente y suavizante.
3. Si cambia de detergente, asegúrese de que limpia el depósito del cajón del detergente.
4. No use ningún detergente que tenga una capa encima o que haya empezado a solidificarse.
5. No utilice lejía o productos que contengan disolventes.
6. Si utiliza un detergente concentrado dilúyalo con agua para evitar que se bloquee el depósito.

Cuando el aparato esté

funcionando:

1. No deje las tapas del depósito abiertas para evitar que el detergente de dentro se seque.
2. Después de añadir el detergente o cuando el aparato esté funcionando, asegúrese de que el cajón está cerrado adecuadamente. De lo contrario, el aparato no podrá usar el detergente de manera adecuada.

ADVERTENCIA: EI

cajón no debe estar abierto cuando el aparato esté funcionando.

Cajón del detergente:

1. Cuando quite el cajón, asegúrese de que está vacío. De lo contrario, podría derramarse el detergente.
2. Cuando el cajón del detergente esté lleno:

• No tire de la máquina.
• No mueva la máquina.
• No se apoye en la máquina ni la incline.

ADVERTENCIA: Antes

de hacer estos procesos, asegúrese de quitar el cajón del detergente de la máquina.

ADVERTENCIA: Si ha

añadido detergente pero la máquina no lo detecta, puede que haya detergente seco dentro del depósito que evita que el mecanismo de dosificación de detergente funcione de manera adecuada. Limpie el cajón.

4.4 Selector de programa

ECO 40-60 15° 60° 20°

- Para seleccionar el programa deseado, gire el selector de programa en el sentido de las agujas del reloj o en

sentido contrario hasta que el marcador del selector de programa se encuentre en el programa que desee.

- Asegúrese de que el selector de programa esté colocado en el programa que desee.

4.5 Pantalla electrónica

1 2 3 4 6 5 7 8 9

1. Pantalla electrónica
2. Pantalla digital
3. Botón de ajuste de temperatura del agua
4. Botón de ajuste de velocidad de centrifugado (RPM)
5. Función adicional de inicio diferido
6. Botón de función adicional 1
7. Botón de función adicional 1
8. Botón de Inicio/Pausa
9. Botón de Inicio/Pausa lámpara El panel de visualización muestra el inicio diferido de lavado (si se hubiese establecido), la temperatura seleccionada, la velocidad de centrifugado, las funciones adicionales que haya seleccionado. El panel de visualización muestra "End" cuando se ha completado el programa seleccionado. El panel de visualización también indica si se ha producido un fallo en la máquina.

5. USO DE LA LAVADORA

5.1 Preparación de la colada

1 2 3 4 5 6 7

1. Siga las instrucciones proporcionadas en las etiquetas de cuidado de las prendas.
2. Separe la ropa por tipo (algodón, sintético, delicado, lana, etc.), temperatura de lavado (frío, 30 °, 40 °, 60 °, 90 °) y nivel de suciedad (poco sucia, sucia, muy sucia).
3. Nunca lave a la vez ropa de color y ropa blanca.
4. Los tejidos oscuros podrían contener un exceso de tinta, por lo que se deben lavar por separado varias veces.
5. Asegúrese de que no haya materiales metálicos en la colada ni en los bolsillos. De haberlos, retírelos.

! PRECAUCIÓN: La

garantía no cubre ninguna avería que se produzca como consecuencia del daño causado por materiales extraños.

1. Cierre las cremalleras y los corchetes.

2. Quite los ganchos metálicos o de plástico de las cortinas o colóquelos en una malla o bolsa para el lavado.

3. Dele la vuelta a las prendas, como pantalones, artículos de punto, camisetas y sudaderas.

4. Lave los calcetines, pañuelos y demás artículos pequeños en una malla para lavado.

Admite lejía	No usar lejía	Lavado normal
Temperatura máxima de planchado 150 °C	Temperatura máxima de planchado 200 °C	No planchar
Se puede limpiar en seco	No lavar en seco	Secar en plano
Tender sin escurrir	Tender para secar	No admite secadora
Admite limpieza en seco con gasóleo, alcohol puro o R113.	Percloroetileno R11, R13, petróleo	Percloroetileno R11, R113, gasóleo

5.2 Introducir la colada en la máquina

• Abra la puerta de la máquina.
• Distribuya la colada de forma homogénea en el interior de la máquina.

UNOTA: Evite superar la carga máxima del tambor, ya que esto da lugar a un lavado de mala calidad y a arrugas en la ropa. Para obtener información sobre las capacidades de carga, consulte las tablas de programas de lavado.

En la siguiente tabla se indican los pesos

aproximados de los artículos más comunes de la colada:

TIPO DE ARTÍCULO DE LA COLADA	PESO (gr)
Toalla 200
Lino 500
Bata 1200
Funda de edredón 700
Funda de almohada 200
Ropa interior 100
Mantel 250

• Introduzca cada uno de los artículos a lavar por separado.
• Compruebe que no se haya quedado atrapado ningún artículo de la colada entre el sello de goma y la puerta.

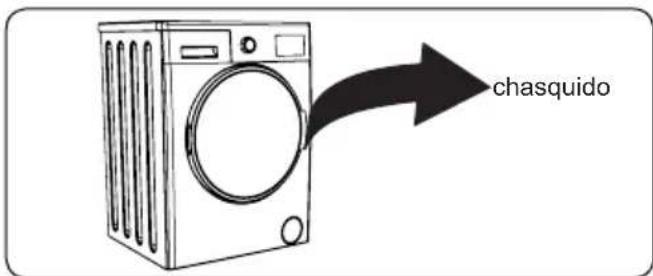

• Empuje la puerta con suavidad hasta que se oiga el chasquido de cierre.

chasquido

- Asegúrese de que la puerta esté totalmente cerrada. De lo contrario, el programa no comenzará.

5.3 Añadir detergente a la máquina

La cantidad de detergente que se debe utilizar depende de los siguientes criterios:

• Si la ropa solo está ligeramente sucia, no utilice el prelavado. Coloque una pequeña cantidad de detergente (la especificada por el fabricante) en el compartimento II del compartimento para detergente.
• Si la ropa está excesivamente sucia, seleccione un programa que incluya prelavado y coloque 14 del detergente a utilizar en el compartimento I del compartimento para detergente y el resto en el compartimento II.
• Utilice detergentes para lavadoras automáticas. Siga las instrucciones del fabricante para determinar la cantidad de detergente que debe usar.
• Si el agua de suministro es dura,

deberá usar más detergente.

• Mientras mayor sea el volumen de ropa a lavar, mayor será la cantidad de detergente necesaria.
• Coloque el suavizante en el compartimento del medio del compartimento para detergente. No supere el nivel MÁX.
• Los suavizantes espesos pueden hacer que se atasque el compartimento, por lo que deben diluirse.
• Es posible usar detergentes líquidos en todos los programas sin prelavado. Para hacerlo, deslice el dispensador de detergente líquido (*) en las guías del compartimento II del compartimento para detergente. Use las líneas del dispensador a modo orientativo para rellenar el compartimento hasta el nivel necesario.

(*) Las especificaciones pueden variar en función de la máquina que se haya adquirido.

5.4 Uso de la máquina

1. Enchufe la máquina a la red eléctrica.

2. Abra el suministro de agua.

3. Abra la puerta de la máquina.

4. Distribuya la colada de forma homogénea en el interior de la máquina.
5. Empuje la puerta con suavidad hasta que se oiga el chasquido de cierre.

5.5 Seleccionar un programa

Utilice las tablas de programas para seleccionar el programa más adecuado para su colada.

5.6 Sistema de detección de media carga

La máquina dispone de un sistema de detección de media carga.

Si coloca menos de la mitad de la carga máxima de ropa en la máquina, esta activará de forma automática la función de media carga, independientemente del programa que haya seleccionado. Esto significa que el programa seleccionado se completará en menos tiempo y consumirá menos electricidad y agua.

5.7 Funciones adicionales

1. Selección de temperatura

Use el botón de ajuste de temperatura del agua de lavado para modificar la temperatura del agua de lavado programada automáticamente.

Cuando selecciona un programa, la temperatura máxima para dicho programa se selecciona de manera automática. Para ajustar la temperatura, pulse el botón de ajuste de temperatura del agua hasta que se muestre en la pantalla digital la temperatura deseada.

Puede reducir de manera gradual la temperatura de agua de lavado entre la temperatura máxima de agua de lavado para el programa seleccionado y las selecciones de lavado en frío (- - C) pulsando el botón de ajuste de temperatura.

Si se ha saltado la temperatura del agua de lavado que quiere seleccionar, siga pulsando el botón de ajuste de temperatura del agua de lavado hasta que se vuelva a mostrar la temperatura deseada.

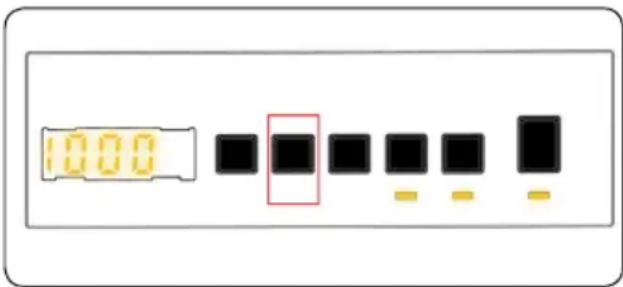

2. Selección de la velocidad de centrifugado

1000

Cuando selecciona un programa, se selecciona automáticamente la velocidad máxima de centrifugado.

Para ajustar la velocidad de centrifugado entre las opciones de velocidad máxima de centrifugado y de cancelar centrifugado (---), pulse el botón de Velocidad de centrifugado hasta que se muestre la velocidad deseada.

Si se le ha pasado la velocidad de centrifugado que deseaba seleccionar, siga pulsando el botón de ajuste de velocidad de centrifugado hasta que se vuelva a mostrar la velocidad de centrifugado deseada.

3. Inicio diferido

20h

Puede utilizar esta función auxiliar para retrasar la hora de inicio del ciclo de lavado de 1 a 23 horas.

Para utilizar la función de retardo:

• Presione la tecla de retardo una vez.
• Aparecerá "01h". ☉Se encenderá en la pantalla.
• Presione la tecla de retardo hasta que llegue el momento en que desee que la máquina inicie el ciclo de lavado.
• Si ha omitido el tiempo de retardo que desea configurar, puede seguir presionando la tecla de retardo hasta que llegue de nuevo a ese tiempo.
• Para utilizar la función de retardo de tiempo, debe pulsar la tecla Inicio/Pausa para poner en marcha la

máquina.

• Si desea cancelar el inicio diferido:
• Si ha pulsado la tecla Inicio/Pausa para poner en marcha la máquina, sólo debe pulsar una vez la tecla de retardo. ⏻ se apagará en la pantalla.

- Si no ha pulsado la tecla Inicio/Pausa, pulse la tecla de retardo continuamente hasta que ⏻ se apague en la pantalla. Se apagará en la pantalla.

NOTA:

En el caso de que desee seleccionar la función auxiliar, si el LED de función auxiliar no está encendido, esto significa que esta función no se está utilizando en el programa de lavado que ha seleccionado.

4. Selección de la dosis de detergente\*

18:88

Botón de función auxiliar 4 Selección de la dosis de detergente

Esta función auxiliar le permite activar o desactivar la dosificación automática y ajustar la cantidad de detergente líquido según el nivel de suciedad de la ropa que ponga en su lavadora.

5. Selección de la dosis de suavizante\*

18:00

Botón de función auxiliar 5 Selección de la dosis de suavizante

Esta función auxiliar permite activar o desactivar la dosificación automática y ajustar los niveles de suavizante.

*Para el uso de esta función auxiliar,

consulte las descripciones de la sección.

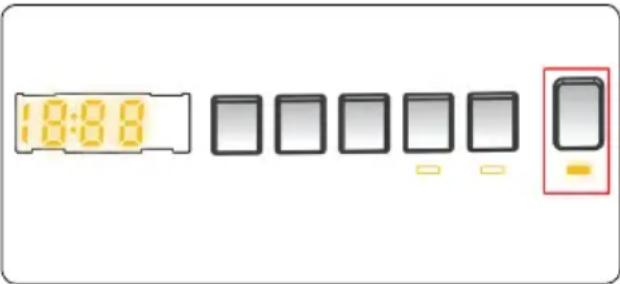

Botón de Inicio/Pausa

18:00

Para iniciar el programa seleccionado, pulse el botón Inicio/Pausa de programa. Si activa el modo en espera de la máquina, parpadeará el indicador de Inicio/Pausa en la pantalla electrónica.

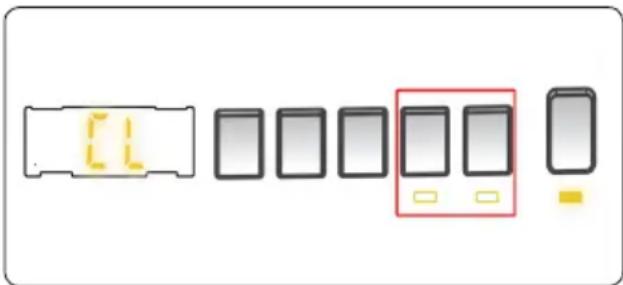

6. Bloqueo para niños

La función de Bloqueo para niños le permite bloquear los botones para que no se pueda cambiar accidentalmente el ciclo de lavado seleccionado.

Para activar la función de bloqueo para niños, mantenga pulsados al mismo tiempo los botones 4 y 5 durante 3 segundos como mínimo. En la pantalla electrónica parpadeará durante 2 segundos el símbolo “CL” para indicar que se ha activado el bloqueo para niños.

Si estando activo el bloqueo para niños se pulsa cualquier botón o se cambia el programa seleccionado en selector de programa, el símbolo "CL" parpadeará en la pantalla electrónica durante 2 segundos.

Si la función de bloqueo para niños está activa y se está realizando un programa, cuando se coloca el selector de programa en la posición CANCELAR y se selecciona otro programa, el programa seleccionado continúa desde el punto en que se encontraba.

Para desactivar la función de bloqueo para niños, mantenga pulsados al mismo tiempo los botones 4 y 5 al

menos durante 3 segundos hasta que desaparezca el símbolo "CL" en la pantalla electrónica.

5.8 Cancelar un programa

Para cancelar en cualquier momento un programa que se esté realizando:

1. Coloque el selector de programa en la posición "PARADA".
2. La máquina detendrá la operación de lavado y se cancelará el programa.
3. Coloque el selector de programa en cualquier otro programa para vaciar el agua de la máquina.
4. La máquina realizará la operación de desagüe necesaria y cancelará el programa.
5. En ese momento podrá seleccionar y realizar un nuevo programa.

5.9 Fin de programa

End

La máquina se detendrá por sí sola en el momento en que termine el programa seleccionado.

• En la pantalla electrónica se mostrará el mensaje "" parpadeando.
• Puede abrir la puerta de la máquina y sacar la ropa.
• Deje abierta la puerta de la máquina para que pueda secarse su interior.

• Coloque el selector de programa en la posición DETENER.
  • Desenchufe la máquina.
  • Cierre el grifo del agua.

• TABLA DE PROGRAMAS

Programa	Temperatura de lavado (°C)	Cantidad máxima de ropa seca (kg)	(****) Compartimento para detergente	(****) Duración del programa (min.)	Tipo de ropa/Descripciones
ALGODÓN	*60-90-80-70-40	8,0	2	215	Prendas muy sucias de algodón y lino. (Ropa interior, lino, mantel, toalla máximo 4,0 kg, ropa de cama, etc.).
ECO 40-60 *40	- 60 8,0		2	218	Prendas sucias de algodón y lino. (Ropa interior, lino, mantel, toalla máximo 4,0 kg, ropa de cama, etc.).
ALGODÓN prelavado	*60 - 50 - 40 - 30 - “- -C”	8,0	1&2	171	Prendas sucias de algodón y lino. (Ropa interior, lino, mantel, toalla máximo 4,0 kg, ropa de cama, etc.).
ALGODÓN 20°C	*20 - “- -C” 4,0		2	96	Prendas poco sucias de algodón y lino. Ropa interior, sábanas, mantel, toalla (máx. 2,0 kg) ropa de cama, etc.).
COLORES	*40 - 30 - “- -C”	3,5	2	210	Prendas poco sucias de algodón y lino. Ropa interior, sábanas, mantel, toalla (máx. 2,0 kg) ropa de cama, etc.).
LANA	*30 - “- -C” 2	5	2	44	Ropa de lana con etiqueta que indique que se puede lavar a máquina.
ACLARADO	*“- -C” 8,0		-	30	Proporciona un aclarado adicional a cualquier tipo de ropa después del ciclo de lavado.
ANTIALÉRGICO	*60 - 50 - 40 - 30 - “- -C”	4,0	2	212	Ropa de bebé
Centrifugado/drenaje	*“- -C” 8,0		-	17	Puede utilizar este programa para cualquier tipo de colada si desea un paso de centrifugado adicional después del ciclo de lavado. / Puede utilizar el programa de drenaje para drenar el agua acumulada en el interior de la máquina (añadir o retirar colada). Para activar el programa de drenaje, gire el programador a la posición de programa de giro/drenaje. Después de seleccionar «centrifugado cancelado» con la tecla de función auxiliar, el programa comenzará a funcionar.
DELICADA/LAVADO A MÁQUINA	*30 - “- -C” 2	5	2	90	Ropa recomendada para lavar a mano o ropa delicada.
Ropa sintética /Ropa para exteriores	*40 - 30 - “- -C”	3,5	2	110	Prendas muy sucias o de mezcla sintética. (Pantalones de mezcla sintética, camisetas, camisas, calcetines de nailon, etc.).
MIXTO	*40 - 30 - “- -C”	3,5	2	108	Se pueden lavar juntas prendas sucias de algodón, lino, sintéticas y de color.
Jeans / Prendas oscuras	*30 - “- -C” 4	0	2	96	Artículos negros y oscuros hechos de algodón, fibra mixta o jeans. Lavar de adentro hacia afuera. Los jeans a menudo contienen un exceso de tinte y pueden correr durante los primeros lavados. Lave los artículos de colores claros y oscuros por separado.
(**) RÁPIDO 60' 60°C	*60 - 50 - 40 - 30 - “- -C”	4,0	2	60	Prendas sucias de algodón, lino y de color lavadas a 60 °C en 60 minutos.
(***) RÁPIDO 15 min .	*30 - “- -C” 2	0	2	15	En poco tiempo de 15 minutos, puede lavar los tejidos ligeramente sucios, de algodón, de colores y de lino.

NOTA: LA DURACIÓN DEL PROGRAMA PUEDE VARIAR EN FUNCIÓN VOLUMEN DE CARGA, EL AGUA DEL SUMINISTRO, LA TEMPERATURA IENTAL Y LAS FUNCIONES ADICIONALES SELECCIONADAS.

(*) La temperatura del agua de lavado del programa es la predeterminada de fábrica.
(**) Si su máquina tiene la función auxiliar de lavado rápido, puede activar la opción de lavado rápido en el panel de pantalla y cargar la máquina con 2 kg o menos de colada para lavarla en 30 minutos.
(***) Debido al reducido tiempo de lavado de este programa, recomendamos utilizar menos detergente. El programa puede durar más de 15 minutos si la máquina detecta una carga no homogénea. Puede abrir la puerta de la máquina una vez que hayan transcurrido dos minutos después que se haya terminado una operación de lavado. (El período de dos minutos no se incluye en la duración del programa).
(****) Si la función de detergente líquido (autodosificación) está desactivada, debe cargar el depósito de detergente con detergente.
(****) La duración del programa difiere según la cantidad de ropa y el algoritmo determinado.

Según los reglamentos 1015/2010 y 1061/2010, el programa 1 y el programa 2 son, respectivamente, el "Programa estándar de algodón a 60°C" y el "Programa estándar de algodón a 40°C".

El programa Eco 40-60 permite lavar ropa de algodón con suciedad normal considerada lavable a 40°C o 60°C, en el mismo ciclo, y este programa se utiliza para evaluar la conformidad con la legislación de la UE en cuanto al diseño ecológico.

• Los programas más eficientes en cuanto al consumo de energía son en general aquellos que funcionan a temperaturas más bajas y de mayor duración.
• Cargar la lavadora doméstica hasta la capacidad indicada por el fabricante para cada programa ayudará a ahorrar energía y agua.
• La duración del programa, el consumo de energía y los niveles de consumo de agua pueden variar en función del peso y el tipo de carga del lavado, las funciones adicionales seleccionadas, el agua y la temperatura ambiente.

- Se recomienda utilizar detergente líquido para los programas de lavado a baja temperatura. La cantidad de detergente que se utilice puede variar en función de la cantidad de ropa y el grado de suciedad de la misma. Por favor, siga las recomendaciones de los fabricantes de detergentes en cuanto a la cantidad de detergente a utilizar.

- El ruido y el nivel de humedad restante dependen de la velocidad de centrifugado. Cuanto más alta sea la velocidad de centrifugado, mayor será el ruido y menor el nivel de humedad restante.

- Puede acceder a la base de datos de productos donde se guarda la información del modelo escaneando el código QR de la etiqueta energética.

Nombre del programa

Capacidad nominal kg

Consumo energético kWh/ciclo

Duración del programa Horas: Minutos

Consumo de agua Litros/ciclo

Temperatura Máx. °C

Nivel de humedad restante % 1200 rpm

Capacidad nominal

1/2 de carga

1/4 de carga

Capacidad nominal

1/2 de carga

1/4 de carga

Capacidad nominal

1/2 de carga

1/4 de carga

Capacidad nominal

1/2 de carga

1/4 de carga

Capacidad nominal

1/2 de carga

1/4 de carga

Algodón 90

8 2,38 03:13

82 81

53%

Algodón 60

8 1,1 03:35

52 48 53%

Eco 40-60

8

1,16

0,61

0,33

03:38

02:48

02:48

54

43

43

49

36

22

53%

53%

53%

Ropa sintética /Ropa para exteriores

3,5

0,56 01:50 50

42 62%

Rápido 60

4 1,02 01:00

34 58

53%

Algodón 20

4 0,2 01:36

43 20 53%

6.1 Información importante

• Utilice detergentes, suavizantes y otros aditivos adecuados únicamente para lavadoras automáticas. Se ha producido un exceso de espuma y el sistema automático de absorción de espuma se ha activado debido al uso excesivo de detergente.
• Recomendamos que se haga una limpieza periódica de la lavadora cada 2 meses. Para la limpieza periódica, utilice el programa de Limpieza del tambor. Si su máquina no dispone del programa de Limpieza del tambor, utilice el programa Algodón-90. Cuando sea necesario, utilice descalcificantes elaborados específicamente para lavadoras.
• Nunca intente abrir la puerta cuando la lavadora esté en marcha. Puede abrir la puerta de su máquina 2 minutos después de la finalización de una operación de lavado. *
• Nunca intente abrir la puerta cuando la lavadora esté en marcha. La puerta se abrirá justo después de que el ciclo de lavado haya finalizado. *
• Los procedimientos de instalación y reparación siempre deberán realizarse por un agente del servicio técnico autorizado para evitar posibles riesgos. El fabricante no se hará responsable de los daños ocasionados como consecuencia de un procedimiento realizado por una persona no autorizada.

(*) Las especificaciones pueden variar en función de la máquina que se haya adquirido.

7. LIMPIEZA Y MANTENIMIENTO

7.1 Advertencia

Apague la lavadora y desconecte el enchufe de la toma eléctrica antes de llevar a cabo tareas de mantenimiento y limpieza en la máquina.

Cierre el suministro de agua antes de comenzar las tareas de mantenimiento y limpieza en la máquina.

PRECAUCIÓN:

No utilice disolventes, productos de limpieza abrasivos, limpiacristales o productos de limpieza multiuso para limpiar la lavadora. Los productos químicos que contienen podrían dañar las superficies de plástico y otros componentes.

7.2 Filtros de entrada de agua

Los filtros de entrada de agua impiden que entren en la máquina suciedad y materiales extraños. Recomendamos limpiar estos filtros cuando la máquina no pueda recibir una cantidad de agua suficiente a pesar de que el suministro de agua esté operativo y el grifo abierto. Recomendamos limpiar los filtros de entrada de agua cada dos meses.

• Desenrosque la manguera o mangueras de entrada de agua de la lavadora.
• Cuando vaya a quitar el filtro de entrada de agua de la válvula de entrada de agua, utilice un par de alicates de punta larga para extraer con cuidado la barra de plástico del filtro.
• En el extremo del grifo de la manguera de entrada de agua podrá encontrar otro filtro de agua. Cuando vaya a quitar el otro filtro de entrada de agua, utilice un par de alicates de punta larga para extraer con cuidado la barra de plástico del filtro.
• Limpie el filtro a conciencia con un cepillo suave, lávelo con agua con jabón y aclárelo bien. Con cuidado, vuelva a insertar el filtro en su sitio.

! PRECAUCIÓN: Los

filtros de la válvula de entrada de agua se pueden atascar debido a la calidad del agua o a la falta del mantenimiento necesario y podrían llegar a romperse. Esto daría lugar a una fuga de agua. La garantía no cubre este tipo de roturas.

7.3 Filtro de bomba

El sistema de filtro de bomba de la lavadora alarga la vida de la bomba al impedir que entren pelusas en la máquina.

Recomendamos limpiar el filtro de la bomba cada dos meses.

El filtro de la bomba se encuentra tras la tapa que hay en la esquina inferior derecha de la parte frontal de la máquina.

Para limpiar el filtro de la bomba:

1. Para abrir la tapa de la bomba, puede usar la pala para detergente en polvo (*) suministrada con la máquina o el dispensador de detergente líquido.

2. Inserte el extremo de la pala para detergente en polvo o el dispensador de detergente líquido en la apertura de la tapa y ejerza una presión ligera hacia atrás. La tapa se abrirá.

- Antes de abrir la tapa del filtro, coloque debajo de ella un recipiente para recoger el agua que quede en la máquina.

- Afloje el filtro girándolo en el sentido contrario al de las agujas del reloj y extráigalo. Espere a que salga el agua.

NOTA: dependiendo de la cantidad de agua que haya dentro de la máquina puede que tenga que vaciar el recipiente de recogida de agua más de una vez.

1. Quite los materiales extraños que haya en el filtro con un cepillo suave.
2. Después de limpiarlo, vuelva a insertarlo en su sitio y gírelo en el sentido de las agujas del reloj.
3. Al cerrar la tapa de la bomba, asegúrese de que las fijaciones que hay en el interior de la tapa coincidan con los orificios del lado del panel frontal.
4. Cierre la tapa del filtro.

ADVERTENCIA:

Puede que el agua de la bomba esté caliente. Espere hasta que se haya enfriado antes de realizar cualquier tipo de tarea de limpieza o mantenimiento.

(*) Las especificaciones pueden variar en función de la máquina que se haya adquirido.

7.4 Cajón de detergente

Sus detergentes pueden formar sedimentos en el cajón de detergente y en la ranura del cajón de detergente. Retire el cajón de detergente periódicamente para limpiar los sedimentos que se hayan formado. Se recomienda limpiarlo una vez cada 2 meses.

Para sacar el cajón de detergente de su sitio:

• Tire del cajón de detergente tanto como sea posible.
• Siga tirando del cajón de detergente tanto como sea posible presionando la zona que se muestra en las imágenes del cajón y desplace el cajón de detergente.
• Retire la tapa que se encuentra en el recipiente de detergente líquido y en el de suavizante levantando la parte que se muestra en la imagen.
• Lávelo con abundante agua y con la ayuda de un cepillo.
• Retire los sedimentos de la ranura del cajón de detergente sin dejar que caigan en su máquina.
• Vuelva a colocar el cajón de detergente después de secarlo con un trapo o un paño seco.

No lave el cajón de detergente en el lavavajillas..

parte marcada con "ARRIBA" debe colocarse en la cámara con la parte hacia arriba.

8. Cuerpo / Tambor

Para limpiar la cubierta exterior, utilice un producto de limpieza suave y no abrasivo, o agua y jabón. Séquela con un trapo seco.

2. Tambor

No deje en el interior de la máquina objetos metálicos, como agujas, clips para papel, monedas, etc. Estos objetos hacen que se formen manchas de óxido en el tambor. Para limpiar esas manchas de óxido, utilice un producto de limpieza que no contenga cloruro y siga las instrucciones del fabricante del producto de limpieza. Nunca utilice estropajos ni objetos duros similares para limpiar las manchas de óxido.

9. RESOLUCIÓN DE PROBLEMAS

La reparación de la máquina solo debe llevarla a cabo una empresa de servicio autorizada. Si fuese necesario reparar la máquina o no pudiese resolver un problema con la información proporcionada debajo, debería:

• Desconectar la máquina de la red eléctrica.
  • Cerrar el suministro de agua.

(*) Consulte el capítulo relativo al mantenimiento y la limpieza de la máquina.
(*) Consulte el capítulo relativo a la instalación de la máquina.

AVERÍA POSIBLE CAUSA RESOLUCIÓN DE PROBLEMAS
La máquina no se pone en marcha.	La máquina no está enchufada. Enchufe la máquina.
	Los fusibles está averiado. Cambie los fusibles.
	No hay suministro eléctrico. Compruebe el suministro eléctrico.
	No se ha pulsado el botón de Inicio/Pausa.	Pulse el botón de Inicio/Pausa.
	El selector de programa está en la posición de “parada”.	Coloque el selector de programa en la posición deseada.
	La puerta de la máquina no está totalmente cerrada.	Cierre la puerta de la máquina.
La máquina no recibe agua.	El grifo del agua está cerrado. Abra el grifo.
	Puede que la manguera de entrada de agua esté torcida.	Compruebe la manguera de entrada de agua y deshaga las torceduras que tenga.
	La manguera de entrada de agua está atascada.	Limpie los filtros de manguera de entrada de agua. (*)
	El filtro de entrada está atascado. Limpie los filtros de aire. (*)
	La puerta de la máquina no está totalmente cerrada.	Cierre la puerta de la máquina.
La máquina no descarga agua.	La manguera de desagüe está atascada o torcida.	Compruebe la manguera de desagüe y a continuación limpiela o deshaga la torcedura.
	El filtro de la bomba está atascado.	Limpie el filtro de la bomba. (*)
	La colada se encuentra muy prensada en el tambor.	Distribuya la colada de forma homogénea en el interior de la máquina.
La máquina vibra.	No se han regulado las patas. Ajuste las patas. (**)
	No se han quitado los pernos de transporte.	Quite los pernos de transporte de la máquina. (**)
	Carga reducida en el tambor. Esto no impedirá el funcionamiento de la máquina.
	La máquina tiene demasiada ropa o esta no se encuentra distribuida de forma homogénea.	No cargue la máquina en exceso. Distribuya la colada de forma homogénea en el tambor.
	La máquina está colocada sobre una superficie dura.	No coloque la lavadora sobre una superficie dura.
Se forma demasiada espuma en el compartimento para detergente.	Se ha utilizado demasiado detergente.	Pulse el botón de Inicio/Pausa. Para detener la formación de espuma, diluya una cucharada sopera de suavizante en 1/2 litro de agua y viértalo en el compartimento para detergente. Pulse el botón de Inicio/Pausa cuando hayan transcurrido entre 5 y 10 minutos.
	Se ha utilizado un detergente inadecuado.	Utilice únicamente detergentes para lavadoras automáticas.
El resultado del lavado no es satisfactorio.	La ropa está demasiado sucia para el programa seleccionado.	Utilice la información en las tablas de programas para seleccionar el programa más adecuado.
	Se ha utilizado poco detergente. Utilice la cantidad de detergente indicada en el envase.
	Hay demasiada ropa en la máquina.	Compruebe que no se haya superado la capacidad máxima del programa seleccionado.
El resultado del lavado no es satisfactorio.	El agua es dura.	Aumente la cantidad de detergente siguiendo las instrucciones del fabricante.
	La colada se encuentra muy prensada en el tambor.	Compruebe que la ropa esté bien distribuida.
Desde el momento en que la máquina se cargue de agua, se descarga agua.	El extremo de la manguera de desagüe está demasiado bajo para la máquina.	Compruebe que la manguera de desagüe esté a una altura adecuada. (**) .
Durante el lavado no aparece agua en el tambor.	No es un fallo. El agua se encuentra en la parte que no se ve del tambor.	......
La ropa tiene restos de detergente.	Puede que con algunos detergentes aparezcan en la ropa partículas de detergente no disueltas en forma de puntos blancos.	Realice un aclarado adicional o limpie la ropa con un cepillo una vez que se haya secado.
Hay puntos grises en la colada.	Hay aceite no tratado, crema o ungüento en la colada.	En el próximo lavado utilice la cantidad de detergente indicada en el envase.
El ciclo de centrifugado no se realiza o se realiza después de lo esperado.	No es un fallo. Se ha activado el sistema de control de carga no homogénea.	El sistema de control de carga no homogénea intentará distribuir la ropa. El ciclo de centrifugado comenzará una vez que la ropa se haya distribuido. En el próximo lavado distribuya la ropa de forma homogénea en el interior del tambor.

10. ADVERTENCIAS AUTOMÁTICAS DE FALLOS Y MEDIDAS A TOMAR

La lavadora está equipada con un sistema integrado de detección de fallos, que se indican mediante una combinación de luces de operación de lavado parpadeantes. A continuación se muestran los códigos de fallos más comunes.

CÓDIGO DE ERROR	POSIBLE AVERÍA QUÉ HACER
E01	La puerta de la máquina no se ha cerrado bien.	Cierre la máquina debidamente hasta que oiga un chasquido. Si no desaparece el fallo en la máquina, apáguela, desconéctela y póngase en contacto de inmediato con el agente de servicio autorizado más cercano.
E02	La presión del agua o el nivel de agua en el interior de la máquina podrían ser bajos.	Compruebe que el grifo esté totalmente abierto. Puede que se haya cortado el suministro de agua. Si no desaparece el problema, la máquina se parará de forma automática pasado cierto tiempo. Desconecte la máquina, cierre el grifo y póngase en contacto con el agente de servicio autorizado más cercano.
E03	La bomba o la conexión eléctrica de la bomba están defectuosas o el filtro de bomba está atascado.	Limpie el filtro de la bomba. Si el problema no desaparece, póngase en contacto con el agente de servicio autorizado más cercano. (*)
E04 La máquina tiene demasiada agua.		La máquina vaciará el agua por sí sola. Una vez que se haya vaciado el agua, apague la máquina y desconéctela. Cierre el grifo y póngase en contacto con el agente de servicio autorizado más cercano.

(*) Consulte el capítulo relativo al mantenimiento y la limpieza de la máquina.

10 años Soja El periodo mínimo en el que se deben suministrar las piezas de recambio para la lavadora de uso doméstico es de 10 años.

www.orima.pt

00351231467427/assistencia@ori

C€

52372548

orima
