RPL 170 - Iluminación Reflecta - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lámpara LED para video
Marca	Reflecta
Modelo	RPL 170
Número de LED	170
Tipo de LED	5 mm
Luminosidad ajustable	Sí, mediante rueda MIN/MAX
Alimentación	8 pilas AA, adaptador de corriente 6V/1A, batería de ion-litio Sony (NP-F, NP-SF, NP-FV, NP-FH)
Difusores incluidos	2 (blanco y amarillo)
Cabezal inclinable	Sí, desmontable
Montaje	Zapata de flash estándar con rosca 1/4", adaptador Sony para Alpha
Funciones principales	Iluminación profesional para video, luminosidad ajustable, regulable, dos difusores
Mantenimiento y limpieza	Limpiar con un paño suave y seco
Seguridad	Retirar el adaptador de pilas al usar el adaptador de corriente; reciclar las pilas usadas según las normas
Piezas de repuesto disponibles	Adaptador de pilas, difusores, adaptador de corriente, cabezal inclinable
Información general	Uso con batería de ion-litio Sony; adaptador de zapata Sony NS-5 incluido

Preguntas frecuentes - RPL 170 Reflecta

¿Cómo instalar las pilas en la RPL 170?

Abra la tapa superior presionando las superficies estriadas a la izquierda y derecha del adaptador AA. Inserte 8 pilas AA respetando la polaridad (+/-). Luego, introduzca el adaptador lleno en la RPL 170 alineando los contactos metálicos.

¿Puedo usar la lámpara con el adaptador de corriente mientras dejo las pilas?

No, es imprescindible retirar el adaptador de pilas si usa el adaptador de corriente. El adaptador no está diseñado para cargar las pilas.

¿Cómo usar una batería de ion-litio Sony con la RPL 170?

Inserte simplemente la batería de ion-litio en la parte trasera de la RPL 170 alineando los contactos metálicos. Los modelos compatibles son Sony NP-F, NP-SF, NP-FV y NP-FH.

¿Cómo ajustar la luminosidad?

Gire la rueda hacia abajo (MIN) para reducir la luz, o hacia arriba (MAX) para aumentarla. La luminosidad es ajustable continuamente.

¿Cómo instalar los difusores?

Retire los difusores actuales con las manos, luego inserte el difusor deseado (blanco o amarillo) siguiendo los pasos 1 y 2 ilustrados en el manual.

¿Cómo montar el cabezal inclinable?

Observe la imagen proporcionada en el manual para montar el cabezal inclinable en la RPL 170. Permite orientar la lámpara.

La lámpara no se enciende, ¿qué hacer?

Verifique que las pilas estén correctamente insertadas o que el adaptador de corriente esté enchufado. Si usa una batería de ion-litio, asegúrese de que esté cargada y correctamente conectada.

¿Cómo limpiar la lámpara?

Use un paño suave y seco para limpiar la superficie. No use productos químicos ni abrasivos.

¿Qué tipos de baterías de ion-litio son compatibles?

Las baterías de las series Sony NP-F, NP-SF, NP-FV y NP-FH son compatibles con la RPL 170.

¿Dónde puedo comprar piezas de repuesto?

Las piezas de repuesto como el adaptador de pilas, los difusores, el adaptador de corriente y el cabezal inclinable están disponibles a través del servicio postventa de Reflecta o de distribuidores autorizados.

MANUAL DE USUARIO RPL 170 Reflecta

Instrucciones de empleo para la lámpara video LED RPL 170 de

reflecta

Muchas gratias por haber comprado la lampara video LED RPL 170 de reflecta. Le pedimos leer con atencion las instrucciones de empleo antes de usar la RPL 170.

Datasétécnicos:

Lámpara de video LED profesional, ajustable y atenuable

170 LEDs de 5 mm claros, dos difusores, iluminación ajustable, adaptor de pilas AA para 8 pilas AA, bloque de alimentación electrica, entrada: AC 100~240 V, salida: DC 6 V/1 A, casingal de inclínacion, zapata de flash estándar con una rosca de 1/4", una zapata de adaptor SONY y una zapata de adaptor SONY para cármas Alpha de Sony

Lámpara video LED RPL 170 de reflecta

Ingresar las pilas:

Abra la tapa superior pulsando en las superficies imbricadas a la izquierda y derecha del adaptor d A y colque 8 pilas AA observando la polaridad (+ / - ) . Colque a continuacion el adaptor con las 8 pilas AA en el lado posterior de la RPL 170 (contacto metalico con contacto metalico).

OBSERVACION: Pilas vacías deben eliminarse correctamente; no las bote a la basura domestica.

Usar la RPL 170 con el bloque de suministro electrico:

Se pueda usar la RPL 170 con un bloque de suministro electrico 6 V 1000 mA. Coloque paraarlo el final del cable en el enchufe de conexión 6 V de la RPL 170 y la otra en el enchufe de la red electrica. El bloque de alimentación electrica no es adecuada para carrgar las baterías Li-ion o las pilas AA.

ATENCLON: Al usar la RPL 170 con el bloque de alimentacion electrica asegurese deutar el adaptordo de pilas AA.

Usar la RPL 170 con una batería Li-ion:

Se puede usar la RPL 170 con baterías Li-ion de lamarca SONY (Sony NP F... / Sony NP SF... / Sony NP FV... / Sony NP FH...). Coloque paraarlo sencillamente las baterías Li-ion en el bajo posterior de la RPL 170 (contacto de metal con contacto de metal).

OBSERVACION: Baterías Li-ion vacías deben eliminarse correctamente; no las bote a la basura domestica.

Para encender/apagar la lámpara video,onga el interruptor ON/OFF en la

posicion correspondiente.

Ajustar la luminosidad:

Gire la ruedita hacía abajo (MIN), para reducir la luminosidad. Para augmentar la

luminosidad, gire la ruedita hacia arriba (MAX).

Ingresar los filtros:

Para retirar los difusores (color blanco yamarillo) retirelos primero con los dedos y coloque el difusor respectivo tal como se lo indica en los pasos 1 y 2.

Paso 1 Paso 2

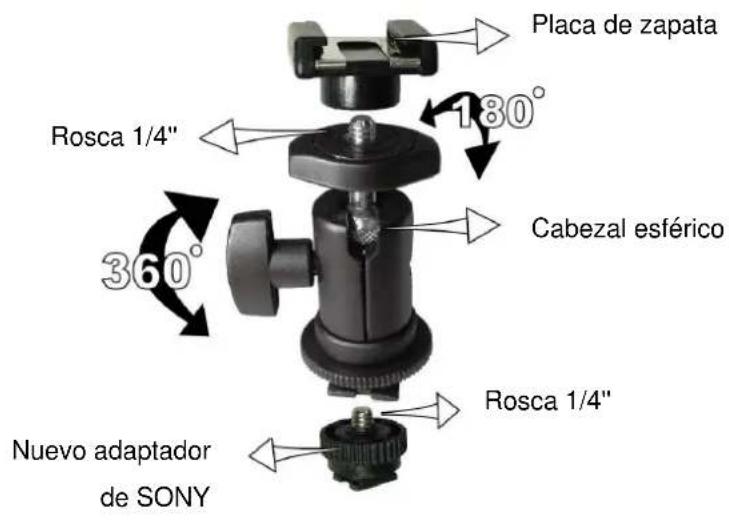

Colocar el CZal de inclinacion a la RPL 170:

Observe laImagen inferior para montar el cuestion de inclinacion en la RPL 170.

Nuevo adaptor por la zapata de la casa SONY (NS-5) para cámas reflex digitales de SONY
