Produkttyp	LED-Videoleuchte
Marke	Reflecta
Modell	RPL 170
Anzahl der LEDs	170
LED-Typ	5 mm
Einstellbare Helligkeit	Ja, über MIN/MAX-Drehregler
Stromversorgung	8 AA-Batterien, Netzteil 6V/1A, Sony-Lithium-Ionen-Akku (NP-F, NP-SF, NP-FV, NP-FH)
Enthaltene Diffusoren	2 (weiß und gelb)
Neigekopf	Ja, abnehmbar
Montage	Standard-Blitzschuh mit 1/4"-Gewinde, Sony-Adapter für Alpha
Hauptfunktionen	Professionelle Videobeleuchtung, einstellbare Helligkeit, dimmbar, zwei Diffusoren
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Entfernen Sie den Batteriehalter bei Verwendung des Netzteils; entsorgen Sie verbrauchte Batterien gemäß den Vorschriften
Ersatzteile verfügbar	Batteriehalter, Diffusoren, Netzteil, Neigekopf
Allgemeine Informationen	Verwendung mit Sony-Lithium-Ionen-Akku; Sony-Schuhadapter NS-5 im Lieferumfang

Häufig gestellte Fragen - RPL 170 Reflecta

Wie lege ich die Batterien in die RPL 170 ein?

Öffnen Sie die obere Abdeckung, indem Sie auf die geriffelten Flächen links und rechts des AA-Halters drücken. Legen Sie 8 AA-Batterien unter Beachtung der Polarität (+/-) ein. Führen Sie dann den gefüllten Halter in die RPL 170 ein, indem Sie die Metallkontakte ausrichten.

Kann ich die Lampe mit dem Netzteil verwenden, während die Batterien drin bleiben?

Nein, es ist zwingend erforderlich, den Batteriehalter zu entfernen, wenn Sie das Netzteil verwenden. Das Netzteil ist nicht zum Laden der Batterien ausgelegt.

Wie verwende ich einen Sony-Lithium-Ionen-Akku mit der RPL 170?

Setzen Sie den Lithium-Ionen-Akku einfach an der Rückseite der RPL 170 ein, wobei die Metallkontakte ausgerichtet werden. Kompatible Modelle sind Sony NP-F, NP-SF, NP-FV und NP-FH.

Wie stelle ich die Helligkeit ein?

Drehen Sie den Drehregler nach unten (MIN), um das Licht zu reduzieren, oder nach oben (MAX), um es zu erhöhen. Die Helligkeit ist stufenlos einstellbar.

Wie installiere ich die Diffusoren?

Entfernen Sie die aktuellen Diffusoren von Hand und setzen Sie dann den gewünschten Diffusor (weiß oder gelb) ein, indem Sie den Schritten 1 und 2 in der Anleitung folgen.

Wie montiere ich den Neigekopf?

Beachten Sie das Bild in der Anleitung, um den Neigekopf an der RPL 170 zu montieren. Er ermöglicht die Ausrichtung der Lampe.

Die Lampe leuchtet nicht, was tun?

Überprüfen Sie, ob die Batterien richtig eingelegt oder das Netzteil angeschlossen ist. Wenn Sie einen Lithium-Ionen-Akku verwenden, stellen Sie sicher, dass er geladen und richtig angeschlossen ist.

Wie reinige ich die Lampe?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche zu reinigen. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

Welche Arten von Lithium-Ionen-Akkus sind kompatibel?

Die Akkus der Sony-Serien NP-F, NP-SF, NP-FV und NP-FH sind mit der RPL 170 kompatibel.

Wo kann ich Ersatzteile kaufen?

Ersatzteile wie Batteriehalter, Diffusoren, Netzteil und Neigekopf sind beim Kundendienst von Reflecta oder bei autorisierten Händlern erhältlich.

BEDIENUNGSANLEITUNG RPL 170 Reflecta

Bedienungsanleitung für reflecta LED Videoleuche RPL 170

Vielen Dank für den Kauf der reflecta LED Videoleuchte RPL 170. Wir bitten Sie, die Bedienungsanleitung vor dem Gebrauch der RPL 170 genau durchzulesen.

Technische Daten:

Professionelle, verstelltbare und dimmbare LED Videoleuchte
170 hell strahlende 5 mm LEDs, zwei Diffusoren, verstelltbare Helligkeit, AA
Batterie-Adapter für 8 AA Batterien, Netzteil, Input: AC 100~240 V, Output: DC 6 V/1 A, Neigungskopf, Standard-Blitzschuh mit einem 1/4" Gewinde & SONY Adapterschuh & SONY Adapterschuh für Sony Alpha-Kameras

reflecta LED Videoleuche RPL 170

Einsetzen der Batterien:

Öffnen Sie durch Drücken der geriffelten Flächen links und rechts auf dem AA Adapter den oberen Deckel und setzen Sie 8 AA Batterien unter Beachtung der Polarität (+/-) ein. Danach setzen Sie den mit 8 AA Batterien gefüllten Adapter auf der Rückseite der RPL 170 (Metallkontakt zu Metallkontakt) ein.

HINWEIS: Leere Batterien müssen ordnungsgemäß entsorgt werden; werfen Sie diese nicht in den Abfall oder Hausmüll.

Verwendung der RPL 170 mit dem Netzteil:

Sie haben die Möglichkeit, die RPL 170 mit einem Netzteil 6 V 1000 mA zu betreiben. Dazu stecken Sie das eine Ende des Kabels in die Anschlussdose 6 V der RPL 170 und das andere in die Stromsteckdose. Das Netzteil ist nicht zum Laden der Li-Ionen-Akku oder AA Batterien geeignet.

ACHTUNG: Bei Gebrauch der RPL 170 mit dem Netzteil entfernen Sie unbedingt den AA Batterie Adapter.

Verwendung der RPL 170 mit einem Li-Ionen-Akku:

Sie haben die Möglichkeit, die RPL 170 mit Li-Ionen-Akkus der Marke SONY (Sony NP F... / Sony NP SF... / Sony NP FV... / Sony NP FH...) zu betreiben. Dazu legen Sie einfach den Li-Ionen-Akku auf der Rückseite der RPL 170 ein (Metallkontakt zu Metallkontakt).

HINWEIS: Defekte Li-Ionen-Akkus müssen ordnungsgemäß entsorgt werden; werfen Sie diese nicht in den Abfall oder Hausmull.

Um die Videoleuche an-/auszuschalten, stellen Sie den OFF/ON-Schalter auf die entsprechende Stellung.

Einstellen der Helligkeit:

Drehen Sie das Rädchen nach unten (MIN), um weniger Licht zu erhalten. Um ein helleres Licht zu erhalten, drehen Sie das Rädchen nach oben (MAX).

Einsetzen der Diffusoren:

Um die Diffusoren (weiBe und gelbe Farbe) hersauszunehmen, ziehen Sie sie mit den Fingern hersaund setzen den jeweiligen Diffusor wie in Schritt 1 und 2 gezeigt ein.

Schritt 1 Schritt 2

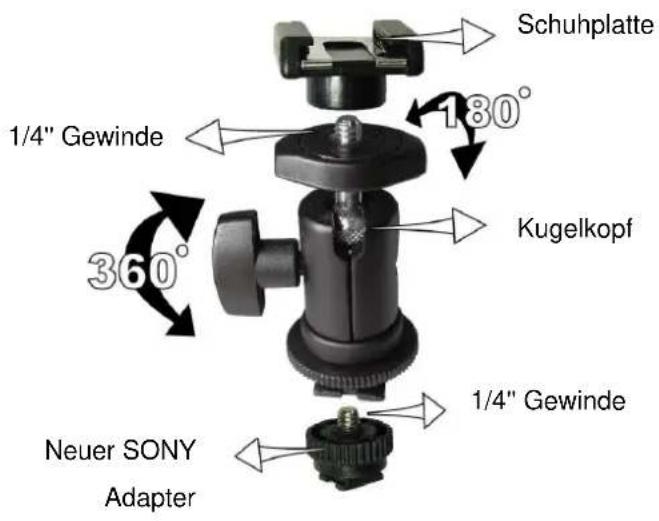

Anbringen des Neigungskopfas an die RPL 170:

Bitte beachten Sie unterstehendes Bild, um den Neigungskopf auf die RPL 170 zu montieren.

Neuer SONY Kameraschuh-Adapter (NS-5) fur SONY DSLR-K cameras
