MANUAL DE USUARIO NT 552 Tact² Me I Kärcher

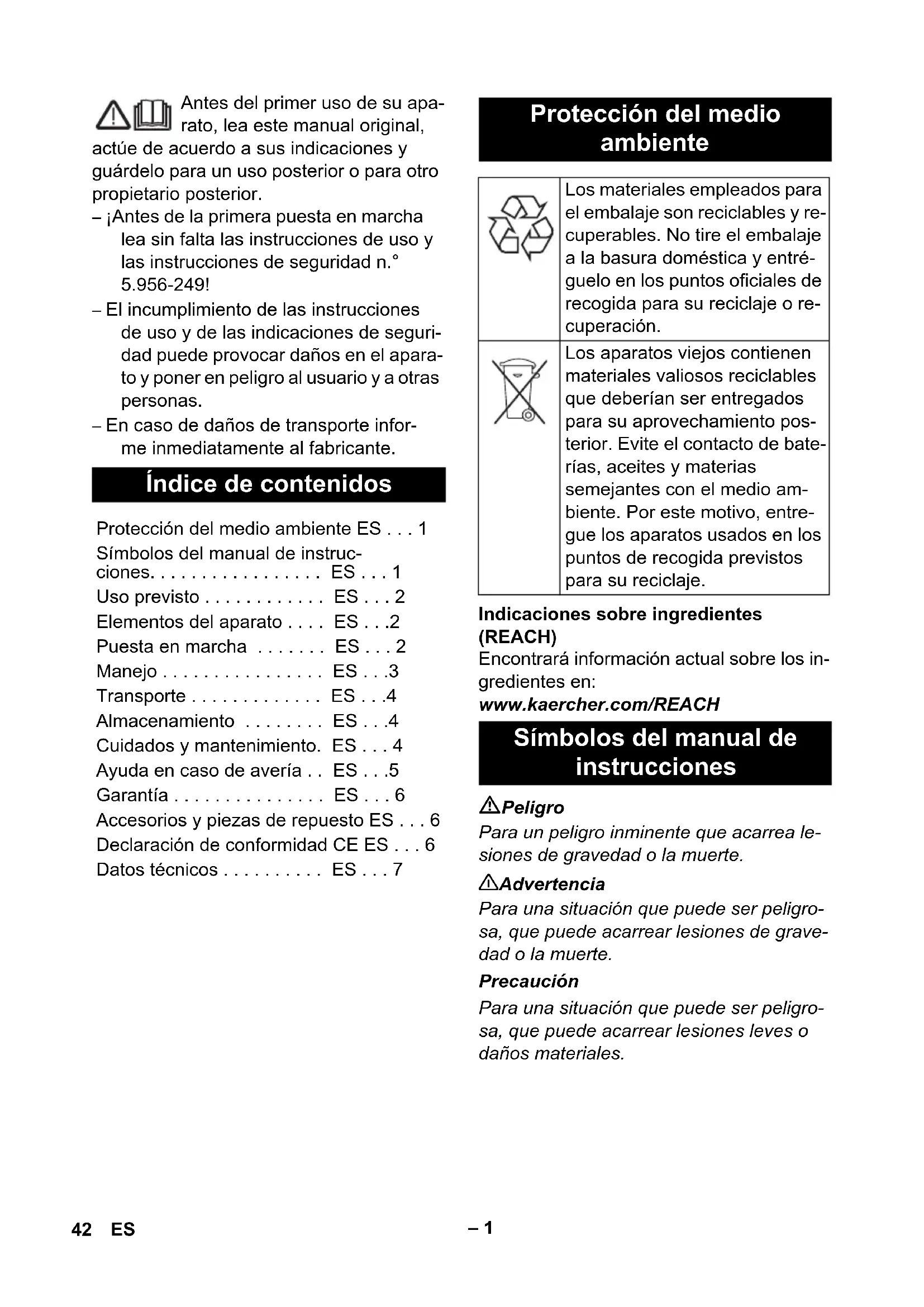

• Onderdeelnr. Lengte snoer EU 6.649-915.0 10 m 41NL– 1 Antes del primer uso de su apa- rato, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior. – ¡Antes de la primera puesta en marcha lea sin falta las instrucciones de uso y las instrucciones de seguridad n.° 5.956-249! – El incumplimiento de las instrucciones de uso y de las indicaciones de seguri- dad puede provocar daños en el apara- to y poner en peligro al usuario y a otras personas. – En caso de daños de transporte infor- me inmediatamente al fabricante. Indicaciones sobre ingredientes (REACH) Encontrará información actual sobre los in- gredientes en: www.kaercher.com/REACH Peligro Para un peligro inminente que acarrea le- siones de gravedad o la muerte. 몇 Advertencia Para una situación que puede ser peligro- sa, que puede acarrear lesiones de grave- dad o la muerte. Precaución Para una situación que puede ser peligro- sa, que puede acarrear lesiones leves o daños materiales. Índice de contenidos Protección del medio ambiente ES Símbolos del manual de instruc- ciones p. 1
• ES Uso previsto p. 1
• ES Elementos del aparato p. 2
• ES Puesta en marcha p. 2
• ES Manejo p. 2
• ES Transporte p. 3
• ES Almacenamiento p. 4
• ES p. 4
• Cuidados y mantenimiento. ES Ayuda en caso de avería p. 4
• ES Garantía p. 5
• ES p. 6
• Accesorios y piezas de repuesto ES p. 6
• Declaración de conformidad CE ES Datos técnicos p. 6
• ES Protección del medio ambiente Los materiales empleados para el embalaje son reciclables y re- cuperables. No tire el embalaje a la basura doméstica y entré- guelo en los puntos oficiales de recogida para su reciclaje o re- cuperación. Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento pos- terior. Evite el contacto de bate- rías, aceites y materias semejantes con el medio am- biente. Por este motivo, entre- gue los aparatos usados en los puntos de recogida previstos para su reciclaje. Símbolos del manual de instrucciones 42 ES– 2 몇 Advertencia El aparato no es apto para aspirar polvos nocivos para la salud. – Este aspirador está diseñado para la limpieza de pisos y superficies murales. – Este aparato es apto para el uso en aplicaciones industriales, como en ho- teles, escuelas, hospitales, fábricas, tiendas, oficinas y negocios de alquiler. 1 Electrodos 2 Manguera de aspiración 3 Estribo de empuje 4 Bloqueo del cabezal de absorción 5 Anillo intermedio 6 Rueda 7 Chasis 8 Recipiente acumulador de suciedad 9 Rueda de dirección del chasis con fre- no de estacionamiento 10 Cabezal de aspiración 11 Rueda de dirección del depósito de su- ciedad 12 Boquilla barredora de suelos 13 Tubo de aspiración 14 Estribo de la mecánica de atascado 15 Asa del depósito de suciedad 16 Tubuladura de aspiración 17 Cubierta del filtro 18 Gancho de manguera y cable 19 Codo 20 Prolongación de electrodos 21 interruptor giratorio 22 Asa de transporte 23 Soporte para boquilla para suelos 24 Soporte para la boquilla para juntas 25 Soporte para la tubería de absorción 26 Placa de características 27 filtro plano de papel plegado 28 Cable de conexión a la red 29 Limpieza de filtro – Los elementos de control para el proce- so de limpieza son amarillos. – Los elementos de control para el man- tenimiento y el servicio son de color gris claro. Precaución Al aspirar no retirar nunca el filtro plano de papel plegado. A través del manguito de empalme se deri- van cargas estáticas. Así se evitan las chis- pas y las descargas eléctricas con accesorios conductores de la electricidad (opcional). – Para la aspiración de polvo fino tam- bién se puede utilizar una bolsa de ba- sura (accesorio especial). Active los frenos de estacionamiento. Figura Tirar hacia arriba del estribo de la me- cánica de atascado. El depósito se des- bloquea y se baja. Figura Extraer el depósito por el asa. Figura Colocar la bolsa de basura de forma que esté bien pegada a la pared y el suelo del recipiente. Doblar la bolsa de basura por encima del depósito. Procurar que la bolsa de basura no esté colocada por encima de las bridas de suspensión en el recipien- te. Colocar de nuevo el depósito y blo- quear con el estribo de la mecánica de atascado. Uso previsto Elementos del aparato Identificación por colores Puesta en marcha Sistema antiestático Aspiración en seco Montar la bolsa de desechos 43ES– 3 몇 Advertencia Peligro de aplastamiento No co- locar las manos entre el depósi- to de suciedad y el anillo intermedio durante el bloqueo bajo ningún concepto ni introducirlas cerca de la mecánica de elevación. Bloquear el depósito accionando el estribo de la mecá- nica de atascado con ambas manos. Figura Desmontar la tira de cerdas. Montar los labios de goma. Nota: El lateral estructurado del borde de goma tiene que estar para afuera. – Para aspirar suciedad líquida se debe retirar la bolsa de basura, (accesorio especial). Active los frenos de estacionamiento. Figura Tirar hacia arriba del estribo de la me- cánica de atascado. El depósito se des- bloquea y se baja. Figura Extraer el depósito por el asa. Figura Doblar hacia arriba la bolsa de desechos. Cerrar herméticamente la bolsa de de- sechos con la tira de cierre. Extraer la bolsa de basura. Eliminar la bolsa de desechos de acuerdo con las normativas vigentes. Colocar de nuevo el depósito y blo- quear con el estribo de la mecánica de atascado. 몇 Advertencia Peligro de aplastamiento No co- locar las manos entre el depósi- to de suciedad y el anillo intermedio durante el bloqueo bajo ningún concepto ni introducirlas cerca de la mecánica de elevación. Bloquear el depósito accionando el estribo de la mecá- nica de atascado con ambas manos. Precaución Respetar la normativa local vigente en ma- teria de tratamiento de aguas residuales. – Al aspirar suciedad húmeda con la bo- quilla para tapicerías o juntas, o cuando se aspira principalmente agua de un re- cipiente, se recomienda desactivar la función „Limpieza automática del filtro“. – Al alcanzar el máx. nivel de líquido se apaga automáticamente el aparato. – En el caso de líquidos no conducto- res (como emulsión de taladro, acei- tes y grasas), no se apaga el aparato cuando el recipiente esté lleno. Se debe comprobar el nivel continua- mente y vaciar a tiempo el recipiente. – Tras finalizar la aspiración de líquidos: limpiar el filtro plano de papel plegado con la limpieza de filtros. Limpiar los electrodos y la prolongación de electro- dos con un cepillo. Limpiar y secar el re- cipiente con un paño húmedo. Figura La manguera de aspiración está equipada con un sistema de clip. Se pueden conectar todos los accesorios C-40/C-DN-40. Enchufe la clavija de red. Conectar el aparato en el interruptor gi- ratorio. Aspiración de líquidos Montaje del borde de goma Eliminar la bolsa de desechos General Enganche de clip Manejo Interruptor giratorio – Aparato ENCENDIDO – Limpieza de filtro APA- GADA – Aparato APAGADO – Aparato ENCENDIDO – Limpieza de filtro EN- CENDIDA Conexión del aparato 44 ES– 4 El aparato dispone de un novedoso y doble sistema de limpieza de filtro, especialmen- te efectivo con el polvo fino. El filtro plano de papel plegado se limpia automática- mente cada 7,5 segundos con un soplo de aire (ruido vibrante). Desconectar el aparato en el interruptor giratorio. Extraer el enchufe de la red. Active los frenos de estacionamiento. Figura Tirar hacia arriba del estribo de la me- cánica de atascado. El depósito se des- bloquea y se baja. Figura Extraer el depósito por el asa. Vacíe el recipiente. Colocar de nuevo el depósito y blo- quear con el estribo de la mecánica de atascado. 몇 Advertencia Peligro de aplastamiento No co- locar las manos entre el depósi- to de suciedad y el anillo intermedio durante el bloqueo bajo ningún concepto ni introducirlas cerca de la mecánica de elevación. Bloquear el depósito accionando el estribo de la mecá- nica de atascado con ambas manos. Limpie el aparato por dentro y por fuera aspirándolo y frotar con un paño húme- do. Figura Almacene la manguera de aspiración y el cable de acuerdo con la ilustración. Coloque el aparato en un cuarto seco y protéjalo frente a un uso no autorizado. Precaución ¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte. Sacar el tubo de aspiración con la bo- quilla para suelos del soporte. Coger el aparato por el asa y la tubería de aspi- ración para el transporte. Para cargar el aparato cogerlo por el chasis y el estribo de empuje. Para transportar el aparato por trayec- tos largos, tire de él mediante el estribo de empuje. Al transportar en vehículos, asegurar el aparato para evitar que resbale y vuel- que conforme a las directrices vigentes. Precaución ¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento. Este aparato sólo se puede almacenar en interiores. Peligro Antes de efectuar cualquier trabajo en el aparato, hay que desconectar de la red eléctrica. Abrir la cubierta del filtro. Cambiar el filtro plano de papel plegado. Cerrar la cubierta del filtro, se debe oír cómo encaja. Active los frenos de estacionamiento. Figura Tirar hacia arriba del estribo de la me- cánica de atascado. El depósito se des- bloquea y se baja. Figura Extraer el depósito por el asa. Limpieza automática de filtro Desconexión del aparato Después de cada puesta en marcha Vacíe el depósito Limpieza del aparato Almacenamiento del aparato Transporte Almacenamiento Cuidados y mantenimiento Cambiar el filtro plano de papel plegado Cambiar la bolsa de basura 45ES– 5 Figura Doblar hacia arriba la bolsa de dese- chos. Cerrar herméticamente la bolsa de de- sechos con la tira de cierre. Extraer la bolsa de basura. Eliminar la bolsa de desechos de acuerdo con las normativas vigentes. Figura Colocar una nueva bolsa de basura de forma que esté bien pegada a la pared y el suelo del recipiente. Doblar la bolsa de basura por encima del depósito. Procurar que la bolsa de basu- ra no esté colocada por encima de las bri- das de suspensión en el recipiente. Colocar de nuevo el depósito y blo- quear con el estribo de la mecánica de atascado. 몇 Advertencia Peligro de aplastamiento No co- locar las manos entre el depósi- to de suciedad y el anillo intermedio durante el bloqueo bajo ningún concepto ni introducirlas cerca de la mecánica de elevación. Bloquear el depósito accionando el estribo de la mecá- nica de atascado con ambas manos. Desbloquear y extraer el cabezal de as- piración. Limpiar los electrodos y el espacio en- tre los electrodos con un cepillo. Limpiar las prolongaciones de electro- dos con un cepillo. Colocar y bloquear el cabezal de aspi- ración. Peligro Antes de efectuar cualquier trabajo en el aparato, hay que desconectar de la red eléctrica. Comprobar la clavija y el seguro del su- ministro de corriente. Comprobar el cable, enchufe, electro- dos y la prolongación de los electrodos del aparato. Conexión del aparato Vacíe el recipiente. Apagar el aparato, esperar 5 segundos y volver a encender tras 5 segundos. Limpiar los electrodos y el espacio en- tre los electrodos con un cepillo. Limpiar las prolongaciones de electro- dos con un cepillo. Eliminar las obstrucciones de la boqui- lla, tubo o manguera de aspiración o el filtro plano de papel plegado. Cambiar las bolsas de basura llenas (accesorio especial). Encajar correctamente la cubierta del filtro. Cambiar el filtro plano de papel plegado. Comprobar si el filtro plano de papel plegado está montado correctamente. Cambiar el filtro plano de papel plegado. Limpiar los electrodos y el espacio en- tre los electrodos con un cepillo. Limpiar las prolongaciones de electro- dos con un cepillo. Limpiar los electrodos y la prolongación de electrodos Ayuda en caso de avería La turbina de aspiración no funciona La turbina de aspiración se desconecta La turbina de aspiración no funciona tras vaciar el recipiente La capacidad de aspiración disminuye Pérdida de polvo durante la aspiración El sistema automático de desconexión (aspiración en húmedo) no arranca 46 ES– 6 Controlar el nivel del líquido no conduc- tor de electricidad permanentemente. La manguera de aspiración no está no conectada Avisar al servicio técnico. Avisar al servicio técnico. En todos los países rigen las condiciones de garantía establecidas por nuestra em- presa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se de- ban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al dis- tribuidor donde adquirió el aparato o al ser- vicio al cliente autorizado más próximo a su domicilio. – Sólo deben emplearse accesorios y piezas de repuesto originales o autori- zados por el fabricante. Los accesorios y piezas de repuesto originales garanti- zan el funcionamiento seguro y sin ave- rías del aparato. – Podrá encontrar una selección de las piezas de repuesto usadas con más frecuencia al final de las instrucciones de uso. – En el área de servicios de www.kaer- cher.com encontrará más información sobre piezas de repuesto. Por la presente declaramos que la máqui- na designada a continuación cumple, tanto en lo que respecta a su diseño y tipo cons- tructivo como a la versión puesta a la venta por nosotros, las normas básicas de segu- ridad y sobre la salud que figuran en las di- rectivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento ex- plícito. 5.957-701 Los abajo firmantes actúan con plenos po- deres y con la debida autorización de la di- rección de la empresa. Persona autorizada para la documenta- ción: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tele.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2010/07/14 La limpieza automática de filtro no funciona La limpieza automática de filtro no se puede apagar La limpieza automática de filtro no se puede encender Garantía Accesorios y piezas de repuesto Declaración de conformidad p. 7

CEO Head of Approbation 47ES– 7 Datos técnicos NT 55/2 Tact² Me I Tensión de red V 220-240 Frecuencia Hz 50/60 Potencia Máx. W 2760 Potencial nominal W 2400 Capacidad del depósito l 55 Cantidad de líquido l 50 Cantidad de aire (máx.) l/s 2x 74 Depresión (máx.) kPa (mbar) 25,4 (254) Categoria de protección -- IPX4 Clase de protección -- I Toma de tubo flexible de aspiración (C-DN/C-ID) mm 40 Longitud x anchura x altura mm 710 x 570 x 1070 Peso de funcionamiento típico kg 43 Temperatura ambiente (máx.) °C +40 Valores calculados conforme a la norma EN 60335-2-69 Nivel de presión acústica L

dB(A) 73 Inseguridad K

dB(A) 1 Valor de vibración mano-brazo m/s

<2,5 Inseguridad K m/s
