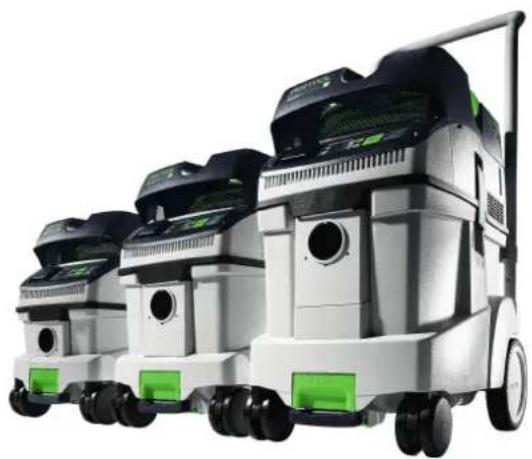

MANUAL DE USUARIO Cleantec CTL 26 AC RENOFIX FESTOOL

• des données L'outil électroportatif contient une puce per mettant l'enregistrement automatique des don nées d'outil et de fonctionnement. Les données enregistrées ne contiennent aucune référence directe aux personnes. Les données peuvent être lues sans contact à l'aide d'appareils spéciaux. Elles sont utilisées par Festool uniquement pour le diagnostic d'er reurs, la gestion des réparations et de la garan tie, ainsi que pour l'amélioration de la qualité et/ou le perfectionnement de l'outil électropor tatif. Toute utilisation des données dépassant ce cadre – sans l'accord exprès du client – est exclue. Français 34Índice de contenidos 1 Indicaciones de seguridad p. 35

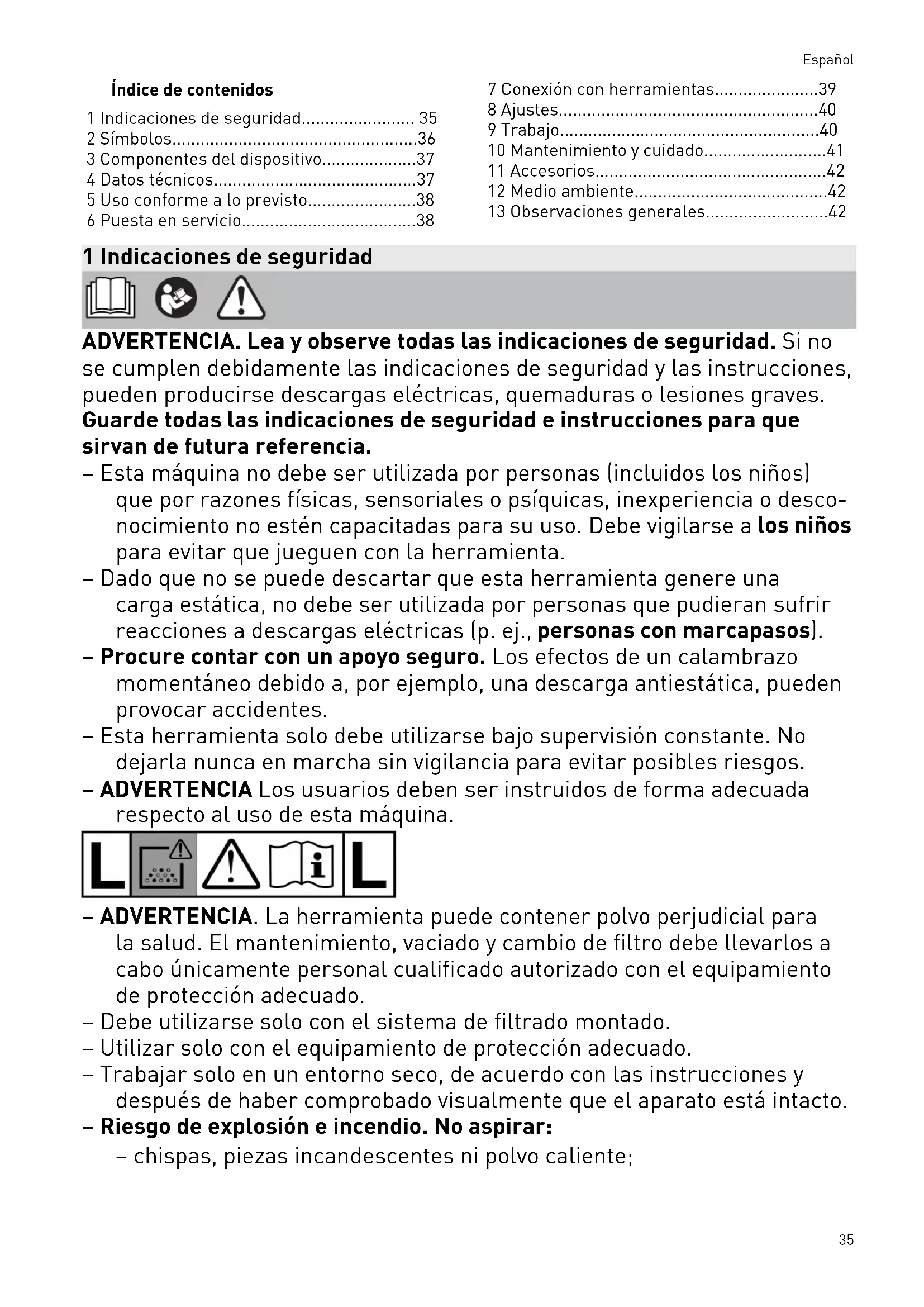

• 2 Símbolos p. 36
• 3 Componentes del dispositivo p. 37
• 4 Datos técnicos p. 37
• 5 Uso conforme a lo previsto p. 38
• 6 Puesta en servicio p. 38
• 7 Conexión con herramientas p. 39
• 8 Ajustes p. 40
• 9 Trabajo p. 40
• 10 Mantenimiento y cuidado p. 41
• 11 Accesorios p. 42
• 12 Medio ambiente p. 42
• 13 Observaciones generales 1 Indicaciones de seguridad ADVERTENCIA. Lea y observe todas las indicaciones de seguridad. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producirse descargas eléctricas, quemaduras o lesiones graves. Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia. – Esta máquina no debe ser utilizada por personas (incluidos los niños) que por razones físicas, sensoriales o psíquicas, inexperiencia o desco nocimiento no estén capacitadas para su uso. Debe vigilarse a los niños para evitar que jueguen con la herramienta. – Dado que no se puede descartar que esta herramienta genere una carga estática, no debe ser utilizada por personas que pudieran sufrir reacciones a descargas eléctricas (p. ej., personas con marcapasos). – Procure contar con un apoyo seguro. Los efectos de un calambrazo momentáneo debido a, por ejemplo, una descarga antiestática, pueden provocar accidentes. – Esta herramienta solo debe utilizarse bajo supervisión constante. No dejarla nunca en marcha sin vigilancia para evitar posibles riesgos. – ADVERTENCIA Los usuarios deben ser instruidos de forma adecuada respecto al uso de esta máquina. – ADVERTENCIA. La herramienta puede contener polvo perjudicial para la salud. El mantenimiento, vaciado y cambio de filtro debe llevarlos a cabo únicamente personal cualificado autorizado con el equipamiento de protección adecuado. – Debe utilizarse solo con el sistema de filtrado montado. – Utilizar solo con el equipamiento de protección adecuado. – Trabajar solo en un entorno seco, de acuerdo con las instrucciones y después de haber comprobado visualmente que el aparato está intacto. – Riesgo de explosión e incendio. No aspirar: – chispas, piezas incandescentes ni polvo caliente; Español 35– materiales inflamables o explosivos (p. ej. magnesio, aluminio, gasoli na, diluyentes); – líquidos agresivos (p. ej. ácidos, lejías, disolventes); – sustancias químicas reactivas que generen calor, ácidos/bases, ga ses, etc. (p. ej. materiales de 2 componentes reactivos, aluminio y agua). – Deben respetarse las normativas de seguridad nacionales, así como las indicaciones del fabricante del material. – ADVERTENCIA Utilizar el enchufe de la máquina solo para los fines definidos en las instrucciones. – Comprobar periódicamente el enchufe, la caja de contacto, el cable y el filtro para evitar riesgos. Acudir exclusivamente a un taller autorizado para sustituir los componentes eléctricos dañados. – Antes de realizar tareas de limpieza o mantenimiento, o si necesita cambiar artículos de uso o hacer cambios en la herramienta lo primero que se debe hacer siempre es desconectar el enchufe de la corriente. – ATENCIÓN Limpiar regularmente la instalación de limitación de nivel de agua y comprobar si hay indicios de daños. – ADVERTENCIA Si sale espuma o líquido, desconectar la máquina inme diatamente. – Utilice solo el tubo flexible de aspiración original de Festool. – Tenga en cuenta el entorno de trabajo y preste atención a su propia seguridad y a la de terceros al transportar el dispositivo o al trabajar con él. De este modo, evitará el riesgo de tropiezos, p.ej., con el tubo flexible de aspiración o la conducción de red. – Transporte la herramienta agarrándola únicamente por la empuñadura prevista para ello. – No elevar ni transportar la herramienta con el gancho de una grúa o con un sistema de elevación. – Mantenga las láminas de embalaje fuera del alcance de los niños. Existe peligro de asfixia. 2 Símbolos Aviso de peligro general Peligro de electrocución ¡Leer el manual de instrucciones y las indicaciones de seguridad! Utilizar protección respiratoria. Consejo, indicación Guía de procedimiento Advertencia. La herramienta puede contener polvo perjudicial para la sa lud. Clase de protecciónL (peligro leve), apto para la aspiración de polvo con un valor límite de exposición superior a 1mg/m p. 42

Español 36No depositar en la basura doméstica. Marcado CE de conformidad La herramienta cuenta con un chip pa ra el almacenamiento de datos. Véase el capítulo13.3 3 Componentes del dispositivo [1-1] Abertura de aspiración [1-2] Enchufe de la máquina [1-3] Compartimento para manguera [1-4] Empuñadura [1-5] SYS-Dock [1-6] Indicador de conexión [1-7] Tecla de conexión [1-8] Indicación AC (solo versiones con AUTOCLEAN) [1-9] Tecla AC (solo versiones con AUTOCLEAN) [1-10] Indicación de estado de la regulación de la potencia de aspiración [1-11] Teclas para regular la potencia de as piración [1-12] Tecla MAN [1-13] Interruptor de la máquina [1-14] Abrazadera de cierre [1-15] Depósito para suciedad [1-16] Tecla de desbloqueo (freno) [1-17] Freno Las figuras indicadas se encuentran al principio del manual de instrucciones. Los accesorios representados o descritos no forman parte íntegra de la dotación de suminis tro. 4 Datos técnicos Sistemas móviles de aspiración CT26-48EI

Consumo de potencia 350‑1200 W Consumo nominal máx. del enchufe de la máqui

2400W 1100W 1800W/230W 2300W Caudal de aire (volumen) máx., aspirador/turbina 130 m³/h / 234 m³/h Máx. depresión, turbina 240hPa Tubo flexible de aspiración (variante sistema móvil de aspiración dependiente) D27/32x3,5m-AS/CTR D36x3,5-AS/KS/B/LHS 225 D36/32x3,5m-AS/R Longitud del cable de conexión a la red 7,5m Nivel de intensidad sonora según la norma EN60335-2-69 / incerti dumbreK 71dB(A)/3dB Oscilación mano-brazo según EN60335-2-69 <2,5m/s² Tipo de protección IPX4 Frecuencia 2402Mhz – 2480Mhz Potencia isotrópica radiada equivalente (PIRE) <10dBm Español 37Sistemas móviles de aspiración CT26-48EI

Capacidad del depósito CT26 26l CT36 36l CT48 48l Dimensiones (L x An x Al) CT26 587x372x539mm CT36 587x372x606mm CT48 593x405x687mm Peso CT26 14,6kg CT36 15,1kg CT48 17,0kg 5 Uso conforme a lo previsto El sistema de aspiración móvil es apropiado pa ra: – succionar y aspirar polvo de hasta 1 mg/m³ correspondiente a la clase de polvo "L", – aspirar agua, – proporcionar un alto rendimiento en apli caciones profesionales, según IEC/EN 60335-2-69. El usuario será responsable de cualquier utilización indebida. 6 Puesta en servicio

ADVERTENCIA Tensión o frecuencia no permitida Peligro de accidente ► Observar los datos indicados en la placa de tipo. ► Tener en cuenta las particularidades de cada país.

6.1 Primera puesta en servicio

► Colocar la bolsa filtrante/bolsa de evacua ción[2]. ► Montar el enrollacables[3]. ► Conectar el tubo flexible de aspiración[4].

6.2 Conexión del sistema móvil de

ADVERTENCIA Peligro de lesiones a causa de herramientas eléctricas sin control ► Antes de conectarlo, asegurarse de que la herramienta eléctrica conectada esté apa gada.

ADVERTENCIA Peligro de lesiones por descarga eléctrica ► Conectar el enchufe a un enchufe con pro tección de puesta a tierra. ► No meter las manos en el enchufe de la máquina del sistema móvil de aspiración. Si el sistema móvil de aspiración está conectado con el enchufe, el enchufe de la máquina conduce electricidad continua mente al sistema móvil de aspiración. Conectar el sistema móvil de aspiración con el enchufe El sistema móvil de aspiración está desconec tado. ► Conectar el cable de red con el enchufe. ☑ El enchufe de la máquina[1-2] conduce electricidad. Poner el sistema móvil de aspiración en el mo do de espera ► Pulsar el interruptor de conexión y desco nexión[1-13]. ☑ El enchufe de la máquina[1-2] conduce electricidad. El LED verde[1-10] indica el modo de es pera. Poner en marcha el sistema móvil de aspira ción automáticamente El sistema móvil de aspiración está en el modo de espera. ► Para poner en marcha automáticamente el sistema móvil de aspiración: Encender la herramienta eléctrica conectada. Español 38Poner en marcha el sistema móvil de aspira ción de forma manual El sistema móvil de aspiración está en el modo de espera. ► Pulsar la tecla MAN[1-12]. Desenchufar el sistema móvil de aspira ción en caso de no utilizarse o antes de realizar cualquier trabajo de mante nimiento y limpieza. 7 Conexión con herramientas

ADVERTENCIA Peligro de lesiones: encendido inesperado del sistema móvil de aspiración ► Antes de todos los trabajos con el sistema móvil de aspiración, se debe comprobar a qué mando a distancia y a qué herramienta eléctrica está conectado. ► El pulsador de retirada solo puede fijarse al tubo flexible de aspiración. ► Una herramienta eléctrica a batería siem pre debe conectarse al sistema móvil de aspiración mediante el tubo flexible de as piración. Al terminar el trabajo, se debe desconectar del sistema móvil de aspira ción.

7.1 Conectar la herramienta eléctrica

ADVERTENCIA Peligro de lesiones ► Observar el consumo nominal máximo en el enchufe de la máquina (véase el capítulo Datos técnicos). ► Desconectar la herramienta eléctrica. Conectar la herramienta eléctrica conectada a la red eléctrica con el sistema móvil de aspira ción ► Conexión de la herramienta eléctrica al en chufe de la máquina[1-2]. ☑ La herramienta eléctrica está conectada con el sistema móvil de aspiración median te el cable de red. Conectar la herramienta eléctrica con batería con el sistema móvil de aspiración ► Pulsar la tecla de conexión[1-7] en el modo de espera. El indicador de conexión[1-6] parpadea lentamente. El sistema móvil de aspiración está listo para conectarse durante 60se gundos. ► Conectar la herramienta eléctrica de bate ría. El sistema móvil de aspiración se pone en marcha y la herramienta eléctrica de ba tería queda conectada hasta que se desco necte el sistema móvil de aspiración de forma manual o hasta que se desenchufe. Después, la herramienta a batería se debe volver a acoplar. Con la conexión de una nueva herramienta eléctrica a batería se sobrescribe la conexión actual.

7.2 Conexión del pulsador de retirada CT-F

Conectar el mando a distancia y el sistema móvil de aspiración Para poder conectar un mando a distancia con un sistema móvil de aspiración, debe reiniciar se el mando a distancia (véase el capítulo Reini cio del mando a distancia). Es posible conectar directamente un mando a distancia que antes no estaba conectado. La conexión establecida entre un mando a distancia y el sistema móvil de aspiración se mantiene incluso tras la desconexión manual del sistema o tras desenchufarlo. ► En el modo de espera, mantener pulsada la tecla de conexión[1-7] del sistema móvil de aspiración durante 3segundos. El indicador de conexión[1-6] parpadea rá pidamente. El sistema móvil de aspiración está listo pa ra conectarse durante 60segundos. ► Pulsar la tecla MAN del mando a distancia. El mando a distancia queda guardado de forma permanente en el sistema móvil de aspiración. Conexión y desconexión Después de conectar el mando a distancia con el sistema móvil de aspiración, este se puede conectar y desconectar con el mando a distan cia. ► Para conectar/desconectar, pulsar la tecla MAN en el mando a distancia. Reiniciar el mando a distancia Al reiniciarlo, se borra la conexión de un mando a distancia con el sistema móvil de aspiración. ► Mantener pulsadas la tecla de conexión y la tecla MAN durante 10segundos. ☑ El indicador LED se ilumina en color ma genta cuando ha concluido el reinicio. Español

El sistema móvil de aspiración se puede confi gurar con la FestoolApp. ► En el modo de espera, mantener pulsada la tecla de conexión[1-7] del sistema móvil de aspiración durante 3segundos. El indicador de conexión[1-6] parpadea rá pidamente. El sistema móvil de aspiración está listo pa ra conectarse durante 60segundos. ► Seguir las indicaciones de la FestoolApp. *No disponible para todos los países. 8 Ajustes

8.1 Regulación de la capacidad de

aspiración ► Pulsar las teclas Más o Menos[1-11] du rante la aspiración.

8.2 Manguito de aspiración

La función de bypass del manguito de aspira ción impide la aspiración de las lijadoras y las boquillas para suelos en superficies lisas. Abrir ► Girar el anillo de ajuste para situarlo en la posición "OPEN". Cerrar ► Girar el anillo de ajuste para situarlo en la posición "CLOSE".

8.3 Bloqueo del freno

Accionar la palanca de freno negra[1-17] impi de que el sistema móvil de aspiración ruede. Para ello, levantar ligeramente el sistema mó vil de aspiración por la parte delantera y pre sionar la palanca de freno negra hacia abajo hasta que encaje. Para soltarla, pulsar la tecla de desbloqueo[1-16].

8.4 Protector contra sobretemperatura

Para proteger el sistema móvil de aspiración frente a un sobrecalentamiento, el protector contra sobretemperatura desconecta la herra mienta antes de alcanzar la temperatura críti ca. El LED inferior muestra una avería. El LED se ilumina en rojo Sobretemperatura ► Desconectar el sistema móvil de aspiración y dejar que se enfríe. ► Volver a conectar el sistema móvil de aspi ración después de unos 5 minutos. 9 Trabajo

Compartimento para manguera: al concluir el trabajo se puede pasar el tubo flexible de aspi ración a través de la abertura[8-2] y guardarlo en el compartimento correspondiente. Bandeja Systainer SYS-Dock: en la superficie para depositar objetos se puede fijar un Systai ner mediante los cuatro pasadores o con el T- LOC[8-1].

9.2 AUTOCLEAN - Limpieza del filtro

principal (solo versiones con AUTOCLEAN) Solo en combinación con la bolsa de eva cuación (cumple la clase de polvo "L"). No aplicable para aspirar en mojado. Activación/desactivación de la limpieza automática ► En el modo de espera, pulsar la tecla AC[1-9] para activar o desactivar el AUTO CLEAN. Con la FestoolApp* se puede configurar la función AC. Limpieza manual ► En el modo de aspiración, pulsar la tecla AC[1-9]. Limpieza completa manual ► En el modo de aspiración, tapar el orificio de la boquilla o del tubo flexible de aspira ción durante 3segundos con la palma de la mano o con el cierre corredero CT-VS. ► Mantener pulsada la tecla AC[1-9] durante 3segundos. No limpie el filtro principal con demasiada fre cuencia en un breve espacio de tiempo. En 1minuto como máximo: 1limpieza manual completa 3limpiezas manuales *No disponible para todos los países.

9.3 Particularidades CTL 36 E AC- LHS

Para poder utilizar el sistema móvil de aspira ción en combinación con PLANEX: ► Utilizar un tubo flexible de aspiración resis tente a la rotura D 36 mm x 3,5 m-AS. ► Usar el manguito de aspiración especial pa ra conectar PLANEX. ► Utilizar la corredera de enclavamiento CT- VS entre el orificio de aspiración[1-1] y el tubo flexible de aspiración. ► Montar el soporte para herramientas. Español 40► Utilizar solo con la bolsa de evacuación. Función de bypass Para trabajos que requieran un ajuste de fuerza de aspiración baja (p. ej., en superficies blan das). ► Activar la función de bypass del manguito de aspiración especial[1A].

9.4 Aspiración de sustancias secas

ATENCIÓN Polvo perjudicial para la salud Daños en las vías respiratorias ► Utilice siempre la bolsa filtrante o la bolsa de evacuación. Cuando se aspiren polvos que sobrepa sen los valores de concentración máxi ma, solo se debe aspirar una única fuente de polvo (herramienta eléctrica o neumática). Al aspirar el polvo que se desprende de las he rramientas eléctricas en funcionamiento, tenga en cuenta lo siguiente: Si el aire de salida refluye a la misma habita ción, debe darse en esta un nivel de renovación del aire L suficiente. Con objeto de mantener los valores límite exigidos, el caudal de aire que refluye debe ser como máximo el 50% del caudal de aire fresco (volumen en el ambiente

x nivel de renovación del aire L

). Observe además las disposiciones regionales. Tenga en cuenta lo siguiente: Si el filtro princi pal está húmedo, se obstruye más rápidamente al aspirar sustancias secas. Por ese motivo, es aconsejable dejar secar el filtro principal o sus tituirlo por uno seco antes de aspirar polvo.

9.5 Aspiración de materiales húmedos/

líquidos Retire la bolsa filtrante o la bolsa de evacuación. Utilice el filtro húmedo especial (NF- CT). Cuando se alcanza el nivel de llenado máximo, la aspiración se interrumpe automáticamente. El LEDmásbajo[1-10] parpadea en rojo. Compruebe que, tras aspirar en mojado, la he rramienta (filtro principal, tubo flexible de as piración, depósito etc.) quede suficientemente seca.

ATENCIÓN Polvo perjudicial para la salud Daños en las vías respiratorias ► Después de aspirar en mojado, retirar el filtro para aspirar líquidos y sustituirlo por el filtro principal para sustancias secas.

ATENCIÓN Salida de espuma y líquidos ► Desconectar inmediatamente la herra mienta y vaciarla.

9.6 Al finalizar el trabajo

► Solo versiones con AUTOCLEAN: Limpiar el filtro principal de forma automática o ma nual (véase el capítulo9.2) ► Desconectar el sistema de aspiración móvil y extraer el enchufe. ► Enrollar el cable de alimentación. ► Vaciar el depósito para suciedad. ► Guardar el sistema móvil de aspiración en un lugar seco y protegido contra un uso no autorizado. Guarde esta herramienta solo en espa cios interiores. 10 Mantenimiento y cuidado

ADVERTENCIA Peligro de lesiones y electrocución ► Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimien to o de conservación. ► Todos los trabajos de mantenimiento y re paración que exijan abrir la carcasa tan so lo pueden ser llevados a cabo por un taller de servicio técnico autorizado. El Servicio de Atención al Cliente y de repara ciones solo está disponible a través del fabri cante o de los talleres de reparación. Utilice exclusivamente piezas de repuesto originales de Festool. Más información: www.festool.es/servicio ► Limpiar con regularidad los sensores del nivel de llenado[5] y vaciar el depósito para suciedad. Tener en cuenta las siguientes advertencias: – El fabricante o una persona capacitada de be realizar un control técnico del polvo al menos una vez al año (p. ej., para compro bar posibles daños del filtro, la estanquei Español 41dad de la herramienta y el correcto funcio namiento de los dispositivos de control). – Debe eliminarse todo aquello que no se pueda limpiar. Para ello, utilizar bolsas es tancas. Tener en cuenta las condiciones vi gentes de eliminación de los desechos. – Para el mantenimiento por parte del usua rio, la herramienta se deberá desmontar, limpiar y mantener, siempre que ello sea realizable, sin someter al personal de man tenimiento u otras personas a posibles riesgos. Unas medidas de precaución ade cuadas incluyen la descontaminación antes del desmontaje, tomar precauciones para efectuar la purga de aire forzada y filtrada en el mismo lugar donde se desmonta la herramienta, realizar la limpieza de la zona de mantenimiento y usar el equipamiento de protección personal adecuado.

10.1 Bolsa filtrante/bolsa de evacuación/

filtro principal ► Extraer la bolsa filtrante[6]. ► Colocar la bolsa filtrante[7]. ► Extraer la bolsa de evacuación[8]. ► Colocar la bolsa de evacuación[9]. ► Cambiar el filtro principal[10]. Desechar el filtro principal usado teniendo en cuenta las leyes aplicables. Los números de pedido de los accesorios, filtros y material de consumo figuran en el catálogo de Festool o en la dirección de internet www.festool.com. 11 Accesorios Consulte las referencias de los accesorios y los filtros en el catálogo Festool o en Internet, en "www.festool.com".

En el programa de accesorios están disponibles los siguientes módulos, que pueden conectar se al enchufe de la herramienta[1-2] para am pliar el sistema móvil de aspiración: – SD I-CT26-48 (módulo de enchufes) – DL I-CT26-48 (módulo de aire comprimido) Encontrará más información sobre los dife rentes modelos en la dirección de Internet "www.festool.com". 12 Medio ambiente No desechar con la basura doméstica. Reciclar las herramientas, los acceso rios y los embalajes de forma respetuo sa con el medio ambiente. Respetar las disposi ciones nacionales vigentes. De acuerdo con la Directiva europea sobre resi duos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, los apa ratos eléctricos usados deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente. Encontrará información sobre los centros de recogida en www.festool.com/environment. Información sobre sustancias críticas: www.festool.es/reach 13 Observaciones generales

y los logoti pos son marcas registradas de Bluetooth SIG, Inc. Por lo tanto, todo uso que TTS Tooltechnic Systems AG & Co. KG y, por consiguiente, tam bién Festool, hagan de dicha marca está sujeto a un contrato de licencia.

13.2 Información sobre licencias

En la FestoolApp* se puede encontrar informa ción sobre las licencias de código abierto utili zadas en el producto en Información> Licen cias de código abierto de las herramientas. *No disponible para todos los países.

13.3 Información relativa a la protección de

A marca nominativa Bluetooth
