BRUKSANVISNING Cleantec CTL 26 AC RENOFIX FESTOOL

• Het elektrische gereedschap bevat een chip voor de automatische opslag van machine- en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op personen. De gegevens kunnen met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdi agnose, reparatie- en garantieafwikkeling als mede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische ge reedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens niet voor an dere doeleinden gebruikt. Nederlands 58Innehållsförteckning 1 Säkerhetsanvisningar p. 59
• 2 Symboler p. 60
• 3 Delar p. 60
• 4 Tekniska data p. 61
• 5 Avsedd användning p. 61
• 6 Driftstart p. 62
• 7 Anslutning till enheter p. 62
• 8 Inställningar p. 63
• 9 Arbeten p. 63
• 10 Underhåll och skötsel p. 64
• 11 Tillbehör p. 65
• 12 Miljö p. 65

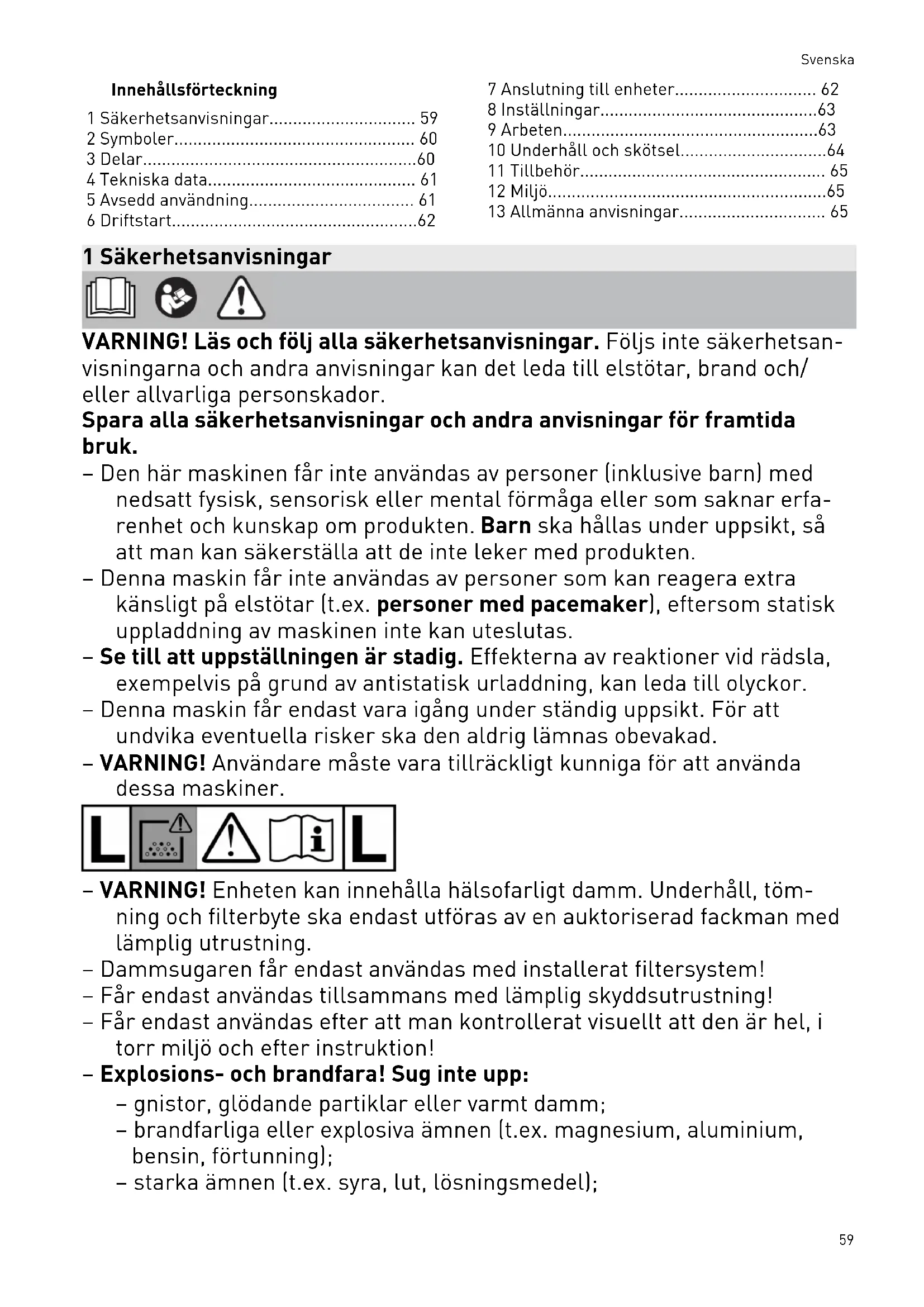

• 13 Allmänna anvisningar 1 Säkerhetsanvisningar VARNING! Läs och följ alla säkerhetsanvisningar. Följs inte säkerhetsan visningarna och andra anvisningar kan det leda till elstötar, brand och/ eller allvarliga personskador. Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk. – Den här maskinen får inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller som saknar erfa renhet och kunskap om produkten. Barn ska hållas under uppsikt, så att man kan säkerställa att de inte leker med produkten. – Denna maskin får inte användas av personer som kan reagera extra känsligt på elstötar (t.ex. personer med pacemaker), eftersom statisk uppladdning av maskinen inte kan uteslutas. – Se till att uppställningen är stadig. Effekterna av reaktioner vid rädsla, exempelvis på grund av antistatisk urladdning, kan leda till olyckor. – Denna maskin får endast vara igång under ständig uppsikt. För att undvika eventuella risker ska den aldrig lämnas obevakad. – VARNING! Användare måste vara tillräckligt kunniga för att använda dessa maskiner. – VARNING! Enheten kan innehålla hälsofarligt damm. Underhåll, töm ning och filterbyte ska endast utföras av en auktoriserad fackman med lämplig utrustning. – Dammsugaren får endast användas med installerat filtersystem! – Får endast användas tillsammans med lämplig skyddsutrustning! – Får endast användas efter att man kontrollerat visuellt att den är hel, i torr miljö och efter instruktion! – Explosions- och brandfara! Sug inte upp: – gnistor, glödande partiklar eller varmt damm; – brandfarliga eller explosiva ämnen (t.ex. magnesium, aluminium, bensin, förtunning); – starka ämnen (t.ex. syra, lut, lösningsmedel); Svenska 59– ämnen som kan reagera kemiskt och bilda värme, syror/baser, gaser osv. (exempelvis reaktiva tvåkomponentsmaterial, aluminium och vat ten). – Nationella säkerhetsföreskrifter samt materialtillverkarens anvisningar ska följas! – VARNING! Eluttaget på maskinen får endast användas för de ändamål som anges i anvisningarna. – Kontrollera kontakten, eluttaget, kabeln och filtret regelbundet för att undvika fara. Skadade elkomponenter måste alltid bytas ut av en aukto riserad serviceverkstad. – Före rengöring eller underhåll, vid byte av förbrukningsartiklar eller om maskinen modifieras måste man alltid dra ut nätkontakten ur elut taget. – OBS! Rengör vattennivåbegränsningen regelbundet och kontrollera om det finns tecken på skador. – VARNING! Stäng av maskinen direkt om skum eller vätska tränger ut. – Använd endast originalsugslangen från Festool. – Observera arbetsmiljön och var rädd om dig själv och andra när ma skinen transporteras och används. Se till exempel till att ingen kan snubbla på sugslangen eller nätkabeln. – Dammsugaren ska endast bäras i det avsedda handtaget. – Får inte lyftas eller transporteras med lyftkrok eller telfer. – Håll förpackningsplasten borta från barn. Det finns risk för kvävning. 2 Symboler Varning för allmän risk Varning för elstötar Läs bruksanvisningen och säkerhets anvisningarna! Använd andningsskydd. Tips, information Bruksanvisning Varning! Maskinen kan innehålla häl sofarligt damm! DammklassL (låg risk), lämplig för avskiljning av damm med ett exponer ingsgränsvärde över 1mg/m p. 65

Kasta den inte i hushållssoporna. CE-märkning om överensstämmelse Maskinen har ett chip för datalagring. Se kapitel13.3 3 Delar [1-1] Insugsöppning [1-2] Eluttag [1-3] Slangdepå [1-4] Handtag [1-5] SYS-Dock [1-6] Anslutningsindikering [1-7] Anslutningsknapp [1-8] AC-indikering (endast varianter med AUTOCLEAN) Svenska 60[1-9] AC-knapp (endast varianter med AUTOCLEAN) [1-10] Statusindikering sugkraftsreglering [1-11] Knappar för sugkraftsreglering [1-12] MAN-knapp [1-13] Strömbrytare [1-14] Låsklämma [1-15] Smutsbehållare [1-16] Upplåsningsknapp (broms) [1-17] Broms De angivna bilderna finns i början av bruksan visningen. Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen. 4 Tekniska data Industridammsugare CT26-48EI

2400W 1100W 1800W/230W 2300W Volymström (luft) max., dammsugare/turbin 130 m³/h / 234 m³/h Undertryck max., turbin 240hPa Sugslang (beroende på dammsugarvariant) D27/32x3,5m-AS/CTR D36x3,5-AS/KS/B/LHS 225 D36/32x3,5m-AS/R Nätkabelns längd 7,5m Ljudtrycksnivå enligt EN60335-2-69/ osäkerhetK 71dB(A)/3dB Hand-arm-vibrationer enligt EN60335-2-69 <2,5m/s² Kapslingsklass IPX4 Frekvens 2402Mhz – 2480Mhz Ekvivalent isotrop strålningseffekt (EIRP) <10dBm Behållarens volym CT26 26l CT36 36l CT48 48l Mått L x B x H CT26 587x372x539mm CT36 587x372x606mm CT48 593x405x687mm Vikt CT26 14,6kg CT36 15,1kg CT48 17,0kg 5 Avsedd användning Dammsugare avsedd för – upp- och utsugning av damm upp till 1 mg/m³ motsvarande dammklass ’L’, – uppsugning av vatten, Svenska 61– för hög påfrestning vid yrkesmässig an vändning, i enlighet med IEC/EN 60335-2-69. Vid felaktig användning ligger ansvaret på användaren. 6 Driftstart

VARNING Otillåten spänning eller frekvens! Olycksrisk ► Observera informationen på märkplåten. ► Observera landsspecifika avvikelser.

6.1 Första idrifttagningen

VARNING Risk för personskador på grund av elverktyg som startar okontrollerat ► Kontrollera före tillkopplingen att det an slutna elverktyget är avstängt.

VARNING Risk för personskador på grund av elström ► Sätt i nätkontakten i ett jordat nätuttag. ► Stick inte in fingrarna i dammsugarens eluttag. När dammsugaren är ansluten till nätutta get är dammsugarens eluttag permanent strömförande. Ansluta dammsugare med eluttag Dammsugaren är avstängd. ► Anslut nätkabeln till eluttaget. ☑ Eluttaget[1-2] är strömförande. Ställa dammsugaren i standby-läge ► Tryck på strömbrytaren[1-13]. ☑ Eluttaget[1-2] är strömförande. Den gröna LED:n[1-10] visar standby-lä get. Starta dammsugaren automatiskt Dammsugaren är i standby-läge. ► För att starta dammsugaren automatiskt: Starta det anslutna elverktyget. Starta dammsugaren manuellt Dammsugaren är i standby-läge. ► Tryck på MAN-knappen[1-12]. Dra alltid ur dammsugarens nätkontakt ur nätuttaget när den inte används samt före underhålls- och rengöringsarbeten. 7 Anslutning till enheter

VARNING Risk för personskador, oväntad start av dammsugaren ► Före alla arbeten med dammsugaren ska man kontrollera vilken fjärrkontroll och vil ket batteri som är anslutna till dammsuga ren. ► Fjärrkontrollen får endast sitta på sugs langen. ► Ett batteridrivet elverktyg måste alltid vara anslutet till dammsugaren via sugslang en. Efter arbetet måste anslutningen till dammsugaren kopplas från.

7.1 Ansluta ett elverktyg

VARNING Risk för personskador ► Observera den maximala anslutningseffek ten för dammsugarens eluttag (se kapitlet Tekniska data). ► Stäng av elverktyget. Ansluta ett nätdrivet elverktyg till dammsuga ren ► Anslut elverktyget till eluttaget[1-2]. ☑ Elverktyget är anslutet till dammsugaren via nätkabeln. Ansluta ett batteridrivet elverktyg till damm sugaren ► Tryck på anslutningsknappen[1-7] i stan dby-läge. Anslutningsindikeringen[1-6] blinkar lång samt. Dammsugaren är förberedd för an slutning i 60sekunder. ► Koppla till det batteridrivna elverktyget. Dammsugaren startar och det batteridriv na elverktyget är anslutet tills man stäng er av dammsugaren manuellt eller drar ur dammsugarens nätkontakt. Sedan måste batteriverktyget kopplas igen. När ett nytt batteridrivet elverktyg ansluts skrivs den tidigare kopplingen över. Svenska

627.2 Ansluta fjärrkontrollen CT-FI

Ansluta fjärrkontroll till dammsugare För att kunna ansluta en fjärrkontroll till en dammsugare måste man först återställa fjärr kontrollen (se Återställa fjärrkontroll). En fjärrkontroll som inte tidigare varit ansluten kan anslutas direkt. Förbindelsen mellan fjärrkontrollen och dammsugaren består även när man stäng er av manuellt eller drar ur dammsuga rens nätkontakt. ► Håll anslutningsknappen[1-7] på dammsu garen intryckt i 3sekunder i standby-läge. Anslutningsindikeringen[1-6] blinkar snabbt. Dammsugaren är förberedd för anslutning i 60sekunder. ► Tryck på MAN-knappen på fjärrkontrollen. Fjärrkontrollen sparas permanent i damm sugaren. Koppla Till/Från När fjärrkontrollen har anslutits till dammsu garen kan dammsugaren kopplas Till/Från med fjärrkontrollen. ► Tryck på MAN-knappen på fjärrkontrollen för att koppla Till/Från. Återställning på fjärrkontrollen Genom återställningen raderas förbindelsen mellan en fjärrkontroll och dammsugaren. ► Håll anslutningsknappen och MAN-knappen intryckta i 10sekunder. ☑ LED-indikeringen lyser i magenta när åter ställningen är gjord.

Dammsugaren kan konfigureras med hjälp av Festool-appen. ► Håll anslutningsknappen[1-7] på dammsu garen intryckt i 3sekunder i standby-läge. Anslutningsindikeringen[1-6] blinkar snabbt. Dammsugaren är förberedd för anslutning i 60sekunder. ► Följ anvisningarna i Festool-appen. *Inte tillgänglig i alla länder. 8 Inställningar

Utsugsadapterns bypass-funktion förhindrar att slipmaskiner och golvmunstycken suger sig fast på släta ytor. Öppna ► Vrid inställningsringen till läget ”OPEN”. Stäng ► Vrid inställningsringen till läget ”CLOSE”.

Genom att fälla ner den svarta bromsspa ken[1-17] kan man förhindra att dammsu garen rullar iväg. Lyft då dammsugaren lätt framtill och tryck ner den svarta bromsspaken tills den hakar i. Tryck på upplåsningsknap pen[1-16] för att lossa spärren igen.

8.4 Temperatursäkring

Som skydd mot överhettning stänger tempera tursäkringen av dammsugaren innan en kritisk temperatur nås. Den understa LED:n visar störningen. LED:n lyser röd Övertemperatur ► Stäng av dammsugaren och låt den svalna. ► Starta dammsugaren igen efter ca 5 minu ter. 9 Arbeten

Slangdepå: Efter arbetet kan man trä in sugs langen genom öppningen[8-2] och lägga den i slangdepån. Systainer-förvaring SYS-Dock: På förvaringsy tan kan man sätta fast en Systainer med de fyra skjutreglagen eller med T-LOC[8-1].

9.2 AUTOCLEAN – Rengöra huvudfiltret

(endast varianter med AUTOCLEAN) Endast i kombination med filtersäck (uppfyller dammklass ’L’). Inte vid våt sugning! Koppla Till/Från automatisk rengöring ► Tryck på AC-knappen[1-9] i standby-läge för att koppla Till eller Från AUTOCLEAN. AC-funktionen kan konfigureras med Fe stoolApp*. Manuell rengöring ► Tryck på AC-knappen[1-9] i sugdrift. Svenska 63Fullständig manuell rengöring ► Täpp till munstycks- eller slangöppningen i 3sekunder med handen eller skjutspjället CT-VS i sugdrift. ► Håll AC-knappen[1-9] intryck i 3sekunder. Rengör inte huvudfiltret för ofta inom en kort period! Inom 1minut max: 1x fullständig manuell rengöring 3x manuella rengöringar *Inte tillgänglig i alla länder.

9.3 Speciella procedurer CTL 36 E AC- LHS

För att använda dammsugaren i kombination med PLANEX: ► Använd en knäckbeständig sugslang D 36 mm x 3,5 m-AS. ► Anslut en specialsugmuff för att ansluta PLANEX. ► Sätt en låsspärr CT-VS mellan insugsöpp ningen[1-1] och sugslangen. ► Montera verktygshållaren. ► Får endast användas med avfallssäck! Bypassfunktion För arbeten som kräver en låg sugkraftsinställ ning (t.ex. på mjuka ytor). ► Aktivera bypassfunktionen på specialsug muffen[1A].

9.4 Suga upp torra ämnen

OBS Hälsofarligt damm Risk för skador i luftvägarna ► Använd alltid en filtersäck! Vid damm som överskrider gränsvärdet får utsuget endast användas för en enda dammkälla (el- eller tryckluftsverktyg). Observera följande vid uppsugning av damm som bildas när elverktyg används: Om frånluften återförs till rummet måste rum mets luftväxlingsnivå L vara tillräcklig. För att hålla de föreskrivna gränsvärdena får den åter förda volymströmmen maximalt uppgå till 50 % av friskluftens volymström (rumsvolym V

). Följ dessutom de nationel la bestämmelserna. Tänk på: Ett fuktigt huvudfilter blir snabbare igensatt när det används till torra material. Därför ska man alltid låta huvudfiltret torka före dammsugning, eller byta ut det mot ett torrt.

9.5 Suga upp våta ämnen/vätskor

Ta bort filtersäcken! Använd ett speciellt våtfilter (NF-CT). När den maximala fyllnadsnivån nås, avbryts uppsugningen automatiskt. Nedersta LED:n[1-10] blinkar röd. Se till att dammsugaren (huvudfilter, sugslang, behållare osv.) torkas ordentligt efter våtsug ningen.

OBS Hälsofarligt damm Risk för skador i luftvägarna ► Ta bort våtfiltret efter våtsugningen och byt det mot ett huvudfilter för torra ämnen.

OBS Utträngande skum och vätskor ► Stäng genast av dammsugaren och töm den.

► Endast varianter med AUTOCLEAN: Ren göra huvudfiltret automatiskt eller manuellt (se kapitel9.2) ► Stäng av dammsugaren och dra ut nätkon takten. ► Linda upp nätkabeln. ► Töm smutsbehållaren. ► Ställ dammsugaren i ett torrt utrymme där obehöriga inte kommer åt den. Denna maskin ska endast förvaras in omhus. 10 Underhåll och skötsel

VARNING Risk för personskador, elstötar ► Dra alltid ut nätkontakten före alla under hålls- och servicearbeten på produkten! ► Allt underhålls- och reparationsarbete som kräver att höljet öppnas får endast utföras av behöriga serviceverkstäder. Service och reparation får endast utföras av tillverkaren eller av serviceverkstäder. Använd endast originalreservdelar från Festool. Mer information: www.festool.se/service ► Rengör nivåsensorerna[5] och töm smuts behållaren regelbundet. Svenska 64Observera följande: – Minst en gång per år ska en dammteknisk kontroll utföras (t.ex. beträffande skador på filtret, maskinens täthet och kontrolla nordningarnas funktion) av tillverkaren el ler en utbildad person. – Delar som inte kan rengöras måste kasse ras. Använd då helt täta påsar. Följ gällan de regler för avfallshantering! – Vid underhållet måste dammsugaren tas isär, rengöras och servas på så sätt att ing en risk uppstår för personalen eller övriga personer. De rekommenderade försiktig hetsåtgärderna omfattar dekontaminering före isärtagningen, förberedelse för lokalt filtrerad tvångsventilation av platsen där dammsugaren tas isär, rengöring av un derhållsområdet och användning av lämp lig skyddsutrustning.

10.1 Filtersäck/avfallssäck/huvudfilter

► Ta ut filtersäcken[6]. ► Sätt i filtersäcken[7]. ► Ta ut avfallssäcken[8]. ► Sätt i avfallssäcken[9]. ► Byt huvudfiltret[10]. Avfallshantera det kasserade huvudfiltret enligt lagstadge bestämmelser. Artikelnummer för tillbehör, filter och förbrukningsmaterial finns i Festool-ka talogen eller på internet på "www.festo ol.com". 11 Tillbehör Artikelnumren för tillbehör och filter hittar du i Festool-katalogen eller på ”www.festool.com".

I tillbehörssortimentet finns dessa moduler som kan anslutas till eluttaget[1-2] för att utö ka dammsugarens användning: – SD I-CT26-48 (eluttagsmodul) – DL I-CT26-48 (tryckluftsmodul) Mer information om modulerna finns på ”www.festool.com". 12 Miljö Släng inte maskinen i hushållssopor na! Se till att verktyg, tillbehör och för packningar lämnas till miljövänlig åter vinning. Följ den nationella föreskrifterna. Enligt EU-direktivet om uttjänt el- och elektro nikutrustning och omsättning till nationell lag stiftning måste förbrukade elektriska apparater källsorteras och återvinnas på ett miljövänligt sätt. Information om insamlingsställen finns på www.festool.com/environment. Information om farliga ämnen: www.festool.se/reach 13 Allmänna anvisningar

Varumärkesnamnet Bluetooth

och logotyper na är registrerade märken som tillhör Blue tooth SIG, Inc. och används under licens av Tooltechnic Systems AG & Co. KG och därmed av Festool.

13.2 Licensinformation

Information om licenserna för den öppna käll kod som eventuellt används i produkten finns i Festool-appen* under Information> Licens för verktygets öppna källkod. *Inte tillgänglig i alla länder.
