MANUAL DE USUARIO Nemesis T90 Waldbeck

Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el n de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto:

ÍNDICE DE CONTENIDOS

Indicaciones de seguridad 16 Vista general del aparato 17 Puesta en funcionamiento 18 Limpieza y cuidado 19 Resolución de anomalías 20 Retirada del aparato 20

Artículo T35 T45 T60 T90 Alimentación 220 V ~ 50 Hz Potencia 35 W 45 W 60 W 90 W Altura máxima de bombeo 2 m 2,5 m 3 m 4 m Caudal 2000 l/h 2700 l/h 4500 l/h 6200 l/h

DECLARACIÓN DE CONFORMIDAD

Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín (Alemania). Este producto cumple con las siguientes direcvas europeas: 2014/30/UE (EMC) 2014/35/UE (baja tensión) 2011/65/UE (refundición RoHS)16

INDICACIONES DE SEGURIDAD

• Para reducir el riesgo de una descarga eléctrica, no retire las carcasas. El aparato contiene piezas que no son accesibles para el usuario.

• La placa técnica del aparato se encuentra en la parte posterior de la bomba.

• No coloque recipientes llenos de agua encima del aparato, como jarrones o regaderas.

• No deje caer objetos de metal sobre el aparato.

• No coloque objetos pesados encima del aparato.

• Utilice solamente accesorios y piezas de repuesto autorizados por el fabricante.

• Desconecte el enchufe de la toma de corriente en caso de lluvia o tormenta, o si no va a utilizar el aparato durante un largo periodo de tiempo. De este modo, evitará que el aparato se dañe.

• Solamente un personal técnico cuali cado debe llevar a cabo las reparaciones.

• Será necesario reparar el aparato cuando se haya visto dañado de alguna manera, es decir, si ha caído algún objeto encima, si no funciona correctamente o si se ha dejado caer. No intente reparar el aparato usted mismo. Si abre la carcasa, corre el peligro de sufrir una descarga eléctrica u otro tipo de daño.

• No tire o doble el cable ni coloque objetos pesados sobre él.

• No toque el enchufe con las manos mojadas.

• No sitúe fuentes de ignición, como velas encendidas, cerca del aparato.

• No deje que la bomba funcione cuando está vacía.

• No conecte el aparato a una corriente alterna. La bomba está diseñada solamente para funcionar con una corriente continua.

• Utilice la bomba en un estanque de agua dulce a una temperatura máxima de 50 °C.

• La bomba está concebida para utilizarse con ltros de estanque, cascadas, fuentes decorativas o ltros de acuario. ADVERTENCIA ¡Riesgo de lesiones! Nunca abra la carcasa del motor, existe peligro de muerte.17

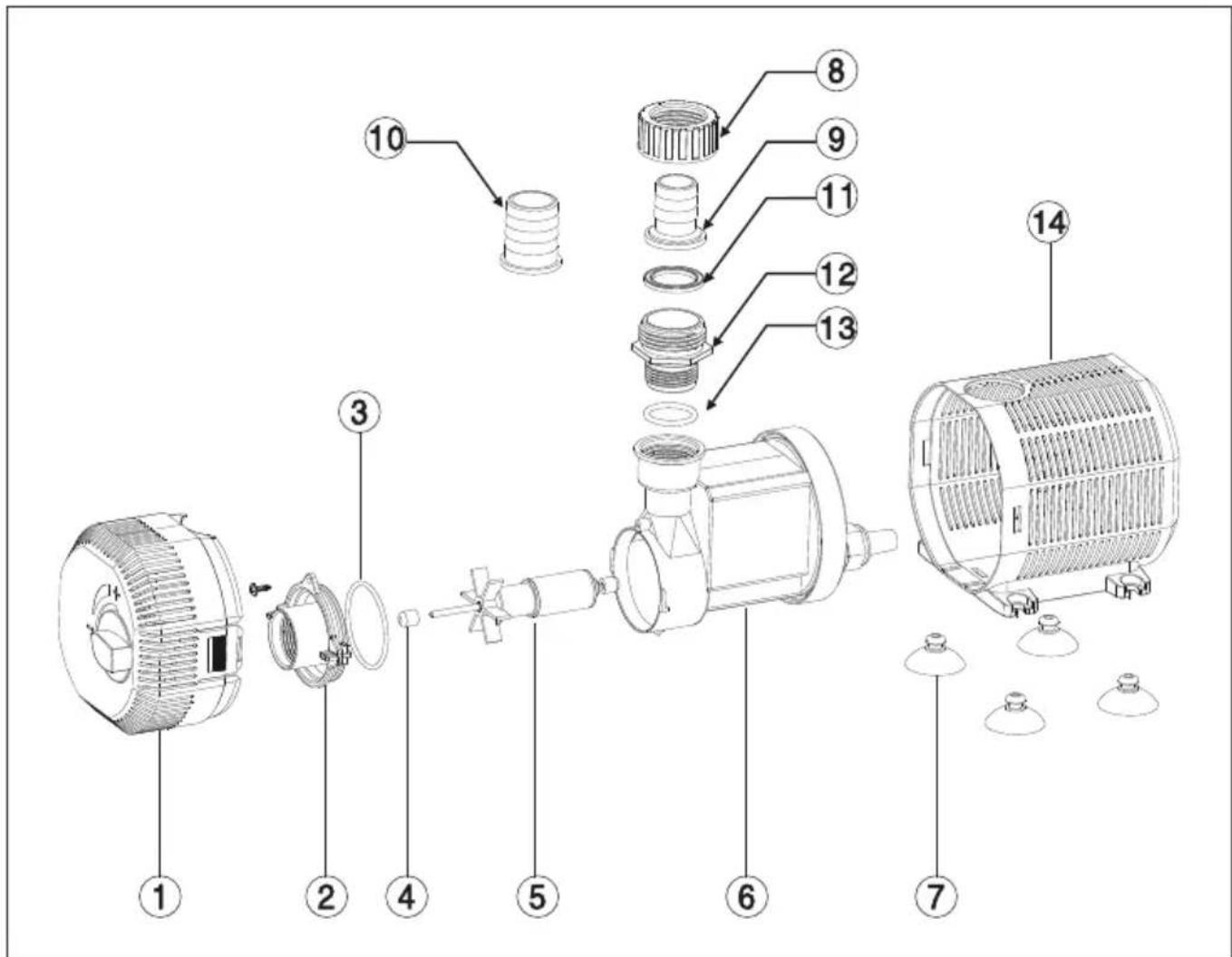

Carcasa del propulsor

Pieza de salida pequeña

Pieza de unión grande

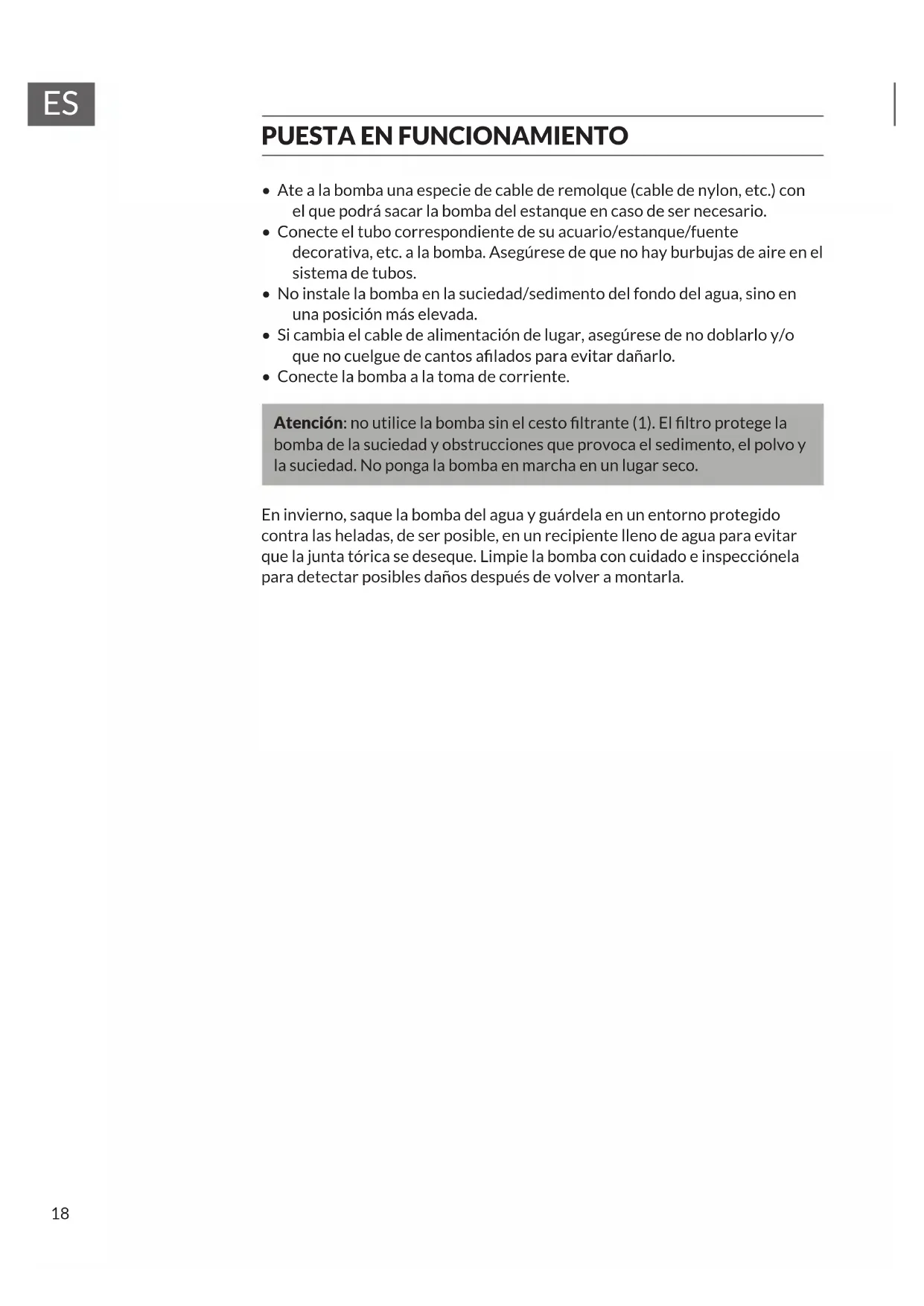

• Ate a la bomba una especie de cable de remolque (cable de nylon, etc.) con el que podrá sacar la bomba del estanque en caso de ser necesario.

• Conecte el tubo correspondiente de su acuario/estanque/fuente decorativa, etc. a la bomba. Asegúrese de que no hay burbujas de aire en el sistema de tubos.

• No instale la bomba en la suciedad/sedimento del fondo del agua, sino en una posición más elevada.

• Si cambia el cable de alimentación de lugar, asegúrese de no doblarlo y/o que no cuelgue de cantos alados para evitar dañarlo.

• Conecte la bomba a la toma de corriente. Atención: no utilice la bomba sin el cesto ltrante (1). El ltro protege la bomba de la suciedad y obstrucciones que provoca el sedimento, el polvo y la suciedad. No ponga la bomba en marcha en un lugar seco. En invierno, saque la bomba del agua y guárdela en un entorno protegido contra las heladas, de ser posible, en un recipiente lleno de agua para evitar que la junta tórica se deseque. Limpie la bomba con cuidado e inspecciónela para detectar posibles daños después de volver a montarla.19

Indicaciones importantes

• Limpie la carcasa del ltro y la esponja ltrante una vez al mes, si disminuye la potencia de bombeo.

• Limpie la bomba si la utiliza a menudo.

• Nunca sumerja el cable de alimentación en agua. Limpieza de la bomba

• Desconecte el aparato.

• Desmonte la parte de la fuente.

• Retire la carcasa de la bomba.

• Limpie la bomba y el ltro con un cepillo suave.

• Retire la suciedad del rotor. Almacenamiento en invierno

• Saque la bomba del agua.

• Compruebe que la bomba no presenta daños.

• Guarde la bomba en un entorno protegido contra las heladas, de ser posible, en un recipiente lleno de agua.20

RESOLUCIÓN DE ANOMALÍAS

Anomalía Posible causa Posible solución La bomba no funciona. No hay corriente. Conéctela a una toma de corriente. Sobrecalentamiento. Deje que el aparato se enfríe. El rotor está bloqueado. Retire el elemento bloqueador. No hay agua. Añada agua. Pumpe gibt störende/laute Geräusche ab. La carcasa del ltro está bloqueada o la caja está dañada. Retire el elemento bloqueador. La caja de cerámica o la entrada tienen un gran desgaste. Cambie la caja o la entrada. Ungenügende Wasser- Förderleistung Válvula cerrada o bloqueada. Abra/Limpie la válvula. Cesto ltrante bloqueado. Limpie el cesto ltrante. Propulsor dañado. Cambie el propulsor. Corriente demasiado baja. Conecte al aparato a otra corriente.

RETIRADA DEL APARATO

Si el aparato lleva adherida la ilustración de la izquierda (el contenedor de basura tachado) entonces rige la normativa europea, directiva 2012/19/UE. Este producto no debe arrojarse a un contenedor de basura común. Infórmese sobre las leyes territoriales que regulan la recogida separada de aparatos eléctricos y electrónicos. Respete las leyes territoriales y no arroje aparatos viejos al cubo de la basura doméstica. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. El reciclaje ayuda a reducir el consumo de materias primas.21
