BEDIENUNGSANLEITUNG Nemesis T90 Waldbeck

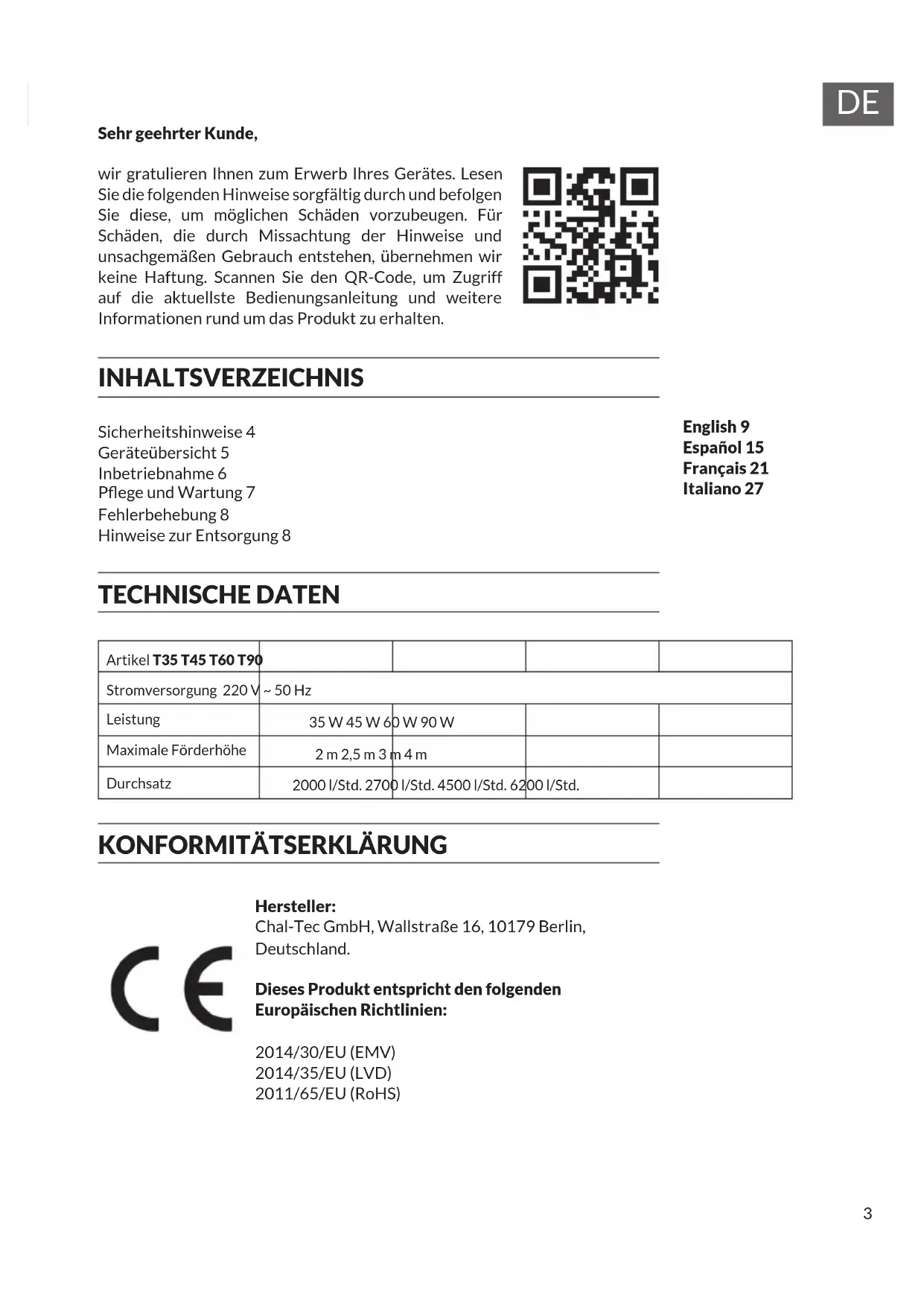

English 9 Español 15 Français 21 Italiano 27 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALTSVERZEICHNIS Sicherheitshinweise 4 Geräteübersicht 5 Inbetriebnahme 6 Pege und Wartung 7 Fehlerbehebung 8 Hinweise zur Entsorgung 8 TECHNISCHE DATEN Artikel T35 T45 T60 T90 Stromversorgung 220 V ~ 50 Hz Leistung 35 W 45 W 60 W 90 W Maximale Förderhöhe 2 m 2,5 m 3 m 4 m Durchsatz 2000 l/Std. 2700 l/Std. 4500 l/Std. 6200 l/Std.

KONFORMITÄTSERKLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Dieses Produkt entspricht den folgenden Europäischen Richtlinien: 2014/30/EU (EMV) 2014/35/EU (LVD) 2011/65/EU (RoHS)4

• Um die Gefahr von Stromschlägen zu reduzieren entfernen Sie keine der Abdeckungen. Das Gerät enthält Teile, die dem Benutzer nicht zugänglich sind.

• Die Gerätekennzeichnung be ndet sich auf der Rückseite des Geräts.

• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen oder Gießkannen, darauf ab.

• Lassen Sie keine Gegenstände aus Metall auf dieses Gerät fallen.

• Stellen Sie keine schweren Gegenstände auf dieses Gerät.

• Benutzen Sie nur Zubehör und Anbauteile, die vom Hersteller zugelassen sind.

• Ziehen Sie den Stecker aus der Steckdose wenn es gewittert, stürmt oder Sie das Gerät längere Zeit nicht benutzen. So können Sie Schäden vorbeugen.

• Lassen Sie Reparaturen nur von quali zierten Fachkräften durchführen.

• Eine Reparatur ist dann erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, das heißt wenn Gegenstände darauf gefallen sind, wenn es nicht ordnungsgemäß funktioniert oder fallengelassen wurde. Versuchen Sie nicht das Gerät selbst zu reparieren. Durch Öffnen der Abdeckung setzen Sie sich der Gefahr von Stromschlägen und anderen Verletzungen aus.

• Ziehen Sie nicht am Kabel, knicken Sie es nicht und stellen Sie keine schweren Gegenstände darauf.

• Fassen Sie den Stecker nicht mit nassen Händen an.

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.

• Lassen Sie die Pumpe nie leer laufen.

• Verbinden Sie das Gerät niemals mit einer Wechselstrom. Es ist nur für den Betrieb mit Gleichstrom ausgelegt.

• Betreiben Sie die Pumpe nur in Süßwasserteichen bei Temperaturen bis maximal 50°C.

• Die Pumpe ist geeignet um Teich lter, Wasserfälle, Springbrunnen oder Aquarien lter zu betreiben. WARNUNG Verletzungsgefahr! Öff nen Sie niemals das Motorgehäuse, andernfalls besteht Lebensgefahr.5

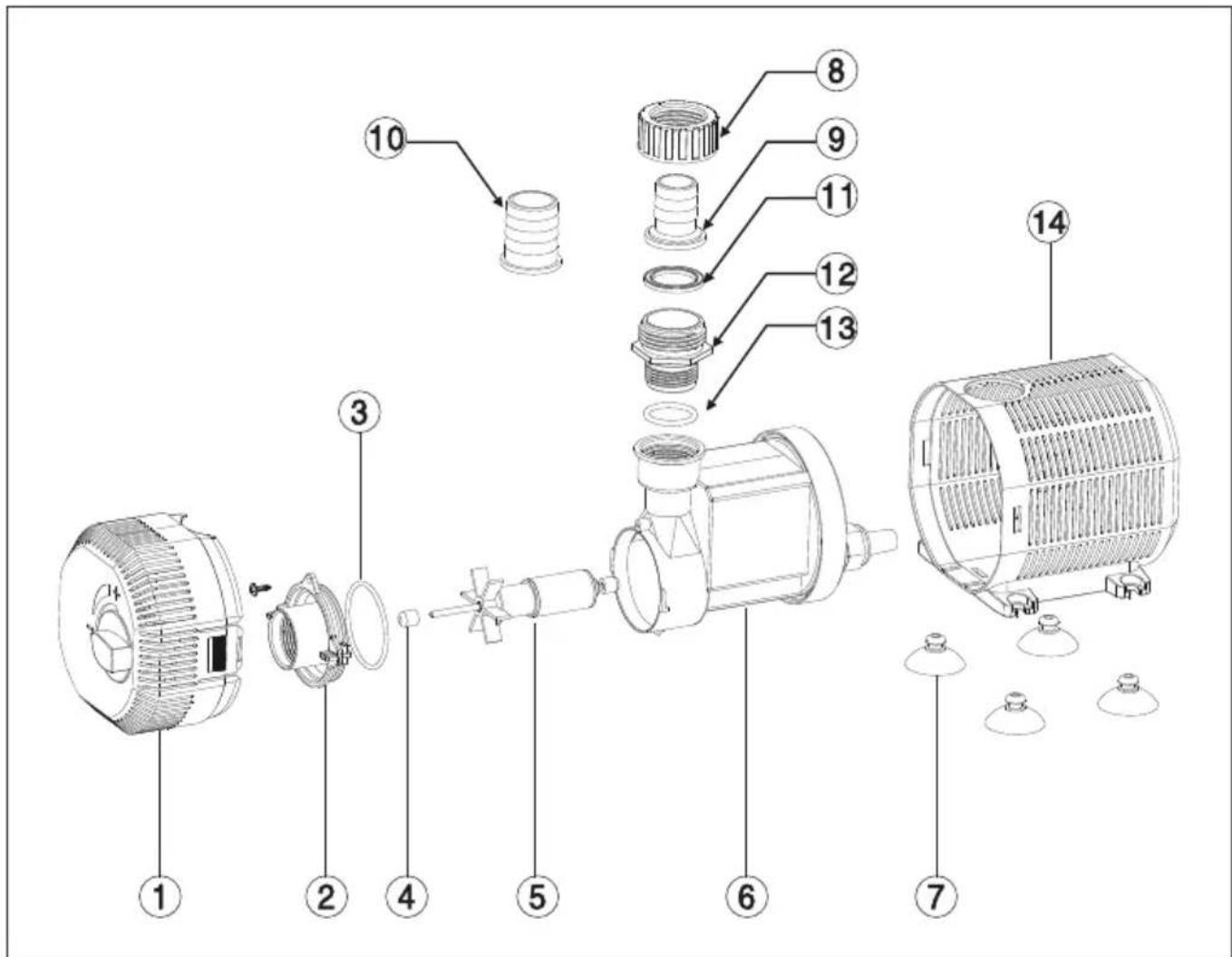

Flügelschrauben-Abdeckung

Kleines Auslassstück

Großes Verbindungsstück

Saugnapf 14 Großer Filter6

• Befestigen Sie zunächst eine Art Schleppseil (Nylonschnur o.ä.) an der Pumpe, mit dem sie diese bei Bedarf aus dem Wasser ziehen können.

• Schließen Sie die entsprechenden Schläuche Ihres Aquariums/Teichs/ Springbrunnens etc. an der Pumpe an. Stellen Sie sicher, dass sich keine Luftblasen im Rohrsystem benden.

• Stellen Sie die Pumpe nicht in den Schmutz/Bodensatz auf dem Grund des Wasser, sondern in eine etwas erhöhte Position.

• Schützen Sie das Stromkabel vor Beschädigungen durch Knicken und/oder scharfe Kanten, wenn Sie es verlegen.

• Schließen Sie die Pumpe an die Steckdose an. Hinweis: Betreiben Sie die Pumpe nie ohne den Filterkorb (1). Der Filter schützt die Pumpe vor Verschmutzungen und Verstopfungen durch Bodensatz, Staub und Schmutz. Betreiben Sie die Pumpe nicht im Trockenen. Nehmen Sie die Pumpe im Winter aus dem Wasser und lagern Sie sie in frostfreier Umgebung, wenn möglich in einem mit Wasser gefüllten Behälter, um den O-Ring vor Austrocknung und . Säubern Sie die Pumpe sorgfältig und prüfen Sie nach erneutem Zusammenbau auf etwaige Schäden.7

• Reinigen Sie das Filtergehäuse und den Filterschwamm einmal im Monat und auch, wenn die Pumpenleistung sich reduziert.

• Reinigen Sie die Pumpe bei häuger Benutzung.

• Den Netzstecker nie in Wasser eintauchen. Reinigung der Pumpe

• Ziehen Sie den Netzstecker.

• Nehmen Sie die Springbrunnengruppe auseinander.

• Zerlegen Sie das Pumpengehäuse.

• Reinigen Sie Pumpe und den Filter mit einer weichen Bürste.

• Entfernen Sie den Schmutz vom Rotor. Einlagerung im Winter

• Nehmen Sie die Pumpe aus dem Wasser.

• Überprüfen Sie die Pumpe auf Schäden.

• Lagern Sie die Pumpe in frostfreier Umgebung, wenn möglich in einem mit Wasser gefüllten Behälter.8

FEHLERBEHEBUNG Problem Mögliche Ursache Lösungsansatz Pumpe funktioniert nicht. Kein Strom. Mit Steckdose verbinden. Überhitzung. Gerät abkühlen lassen. Rotor blockiert. Blockaden beseitigen. Kein Wasser. Wasser hinzufügen. Pumpe gibt störende/laute Geräusche ab. Filtergehäuse blockiert oder Schaft beschädigt. Blockaden beseitigen. Keramischer Schaft oder Aufnahme haben starke Gebrauchsspuren. Schaft oder Aufnahme ersetzen. Ungenügende Wasser- Förderleistung Ventil geschlossen oder verstopft Ventil öffnen / reinigen Filterkorb verstopft/ blockiert. Filterkorb reinigen. Impeller beschädigt.. Impeller auswechseln. Zu niedrige Spannung An passender Spannung anschließen.

HINWEISE ZUR ENTSORGUNG

Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.9
