CMEC6150 - Compresor Craftsman - Manual de uso y guía de instrucciones gratis

Tipo de producto	Compresor de aire portátil
Marca	Craftsman
Modelo	CMEC6150
Tensión de alimentación	120 V, 60 Hz, monofásico
Corriente nominal del circuito	15 A mínimo
Tipo de fusible recomendado	Fusible de retardo (Time Delay)
Capacidad del tanque	22,7 litros (6 galones)
Presión de arranque	Aproximadamente 120 psig
Presión de parada	Aproximadamente 150 psig
Flujo de aire a 40 psi (SCFM)	3,7 pies³/min
Flujo de aire a 90 psi (SCFM)	2,6 pies³/min
Rango de presión regulada	3 a 150 psi
Tipo de conexión rápida	1/4 pulgada industrial
Ciclo de trabajo	5 min encendido / 5 min apagado (50 %)
Válvula de seguridad	Sí, con anillo de prueba
Válvula de drenaje	Sí, en la parte inferior del tanque
Interruptor	Encendido/Apagado (I/O)
Manómetros	Tanque y salida regulada
Protección térmica del motor	Sí, con rearme automático
Puesta a tierra	Enchufe de 3 clavijas (con conexión a tierra)
Garantía	1 año limitada + 90 días satisfecho o reembolsado

Preguntas frecuentes - CMEC6150 Craftsman

¿Qué hacer si el motor no arranca?

Verifique primero el fusible o el disyuntor. Use un fusible de retardo de 15 A. Asegúrese de que el cable de extensión sea de calibre 12 AWG como máximo y no exceda los 15 m. Si el protector de sobrecarga térmica se ha disparado, deje enfriar el motor, luego rearme colocando el interruptor en Off y luego en On.

¿Por qué se levanta la válvula de seguridad?

Esto indica que el presostato no detiene el motor a la presión de parada. Coloque inmediatamente el interruptor en Off y contacte a un técnico calificado. No continúe usando el compresor.

¿Cómo drenar el tanque de aire?

Corte la alimentación y desconecte. Ajuste el regulador a cero. Purgue la presión tirando del anillo de la válvula de seguridad hasta aproximadamente 20 psi. Abra la válvula de drenaje en la parte inferior del tanque para evacuar el agua. Cierre después del drenaje. Hágalo diariamente.

¿Por qué hay una fuga de aire en las conexiones?

Las conexiones pueden estar flojas. Apriételas suavemente. Verifique las fugas con agua jabonosa. No apriete en exceso. Si la fuga persiste, reemplace la junta o la conexión.

¿Qué hacer si el compresor no suministra suficiente aire?

Verifique si la manguera tiene agujeros o si las conexiones tienen fugas. Asegúrese de que el compresor no sea demasiado pequeño para la herramienta utilizada. Limpie o reemplace el filtro de admisión si está obstruido. La válvula de retención puede estar bloqueada; contacte a un técnico.

¿Por qué el regulador no cierra el orificio de salida?

El regulador probablemente está dañado. Debe ser reemplazado por un centro de reparación autorizado. No intente repararlo usted mismo.

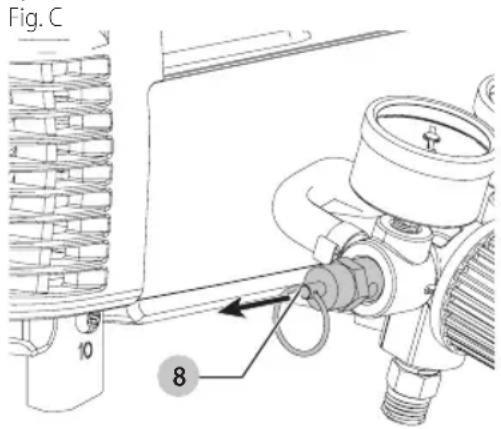

¿Cómo verificar la válvula de seguridad?

Antes de cada uso, tire manualmente del anillo de la válvula. Si no se mueve libremente o si sale aire después de soltarlo, reemplácela por una válvula idéntica.

¿Cuál es la presión de funcionamiento recomendada?

La presión de salida debe ajustarse según la herramienta utilizada, sin exceder nunca la presión nominal máxima de la herramienta. El regulador permite un ajuste de 3 a 150 psi.

¿Puedo usar un cable de extensión?

Sí, pero con precaución: use un cable de extensión de 3 hilos, con conexión a tierra, en buen estado, de calibre 12 AWG mínimo y longitud máxima de 15 m (50 pies). Prefiera la extensión de la manguera de aire en lugar del cable.

¿Cómo limpiar el compresor?

Use aire comprimido seco para soplar el polvo de las aberturas. Limpie las superficies con un paño húmedo y jabón suave. Nunca use solventes. Use gafas de seguridad.

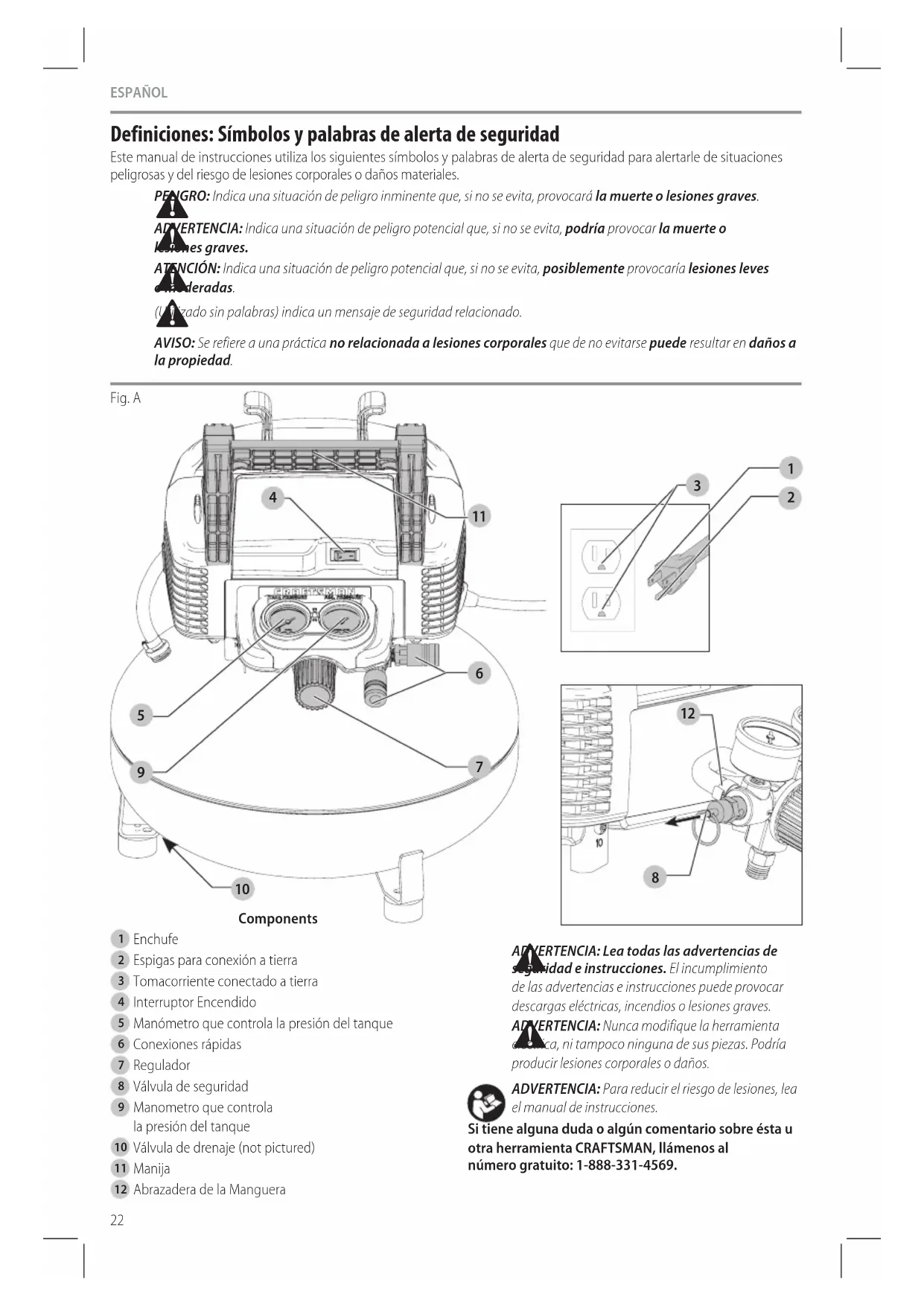

MANUAL DE USUARIO CMEC6150 Craftsman

Español (traducido de las instrucciones originales) 22

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones peligrosas y del riesgo de lesiones corporales o daños materiales.

PEAGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesiones graves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves de deradas.

(Uñizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.

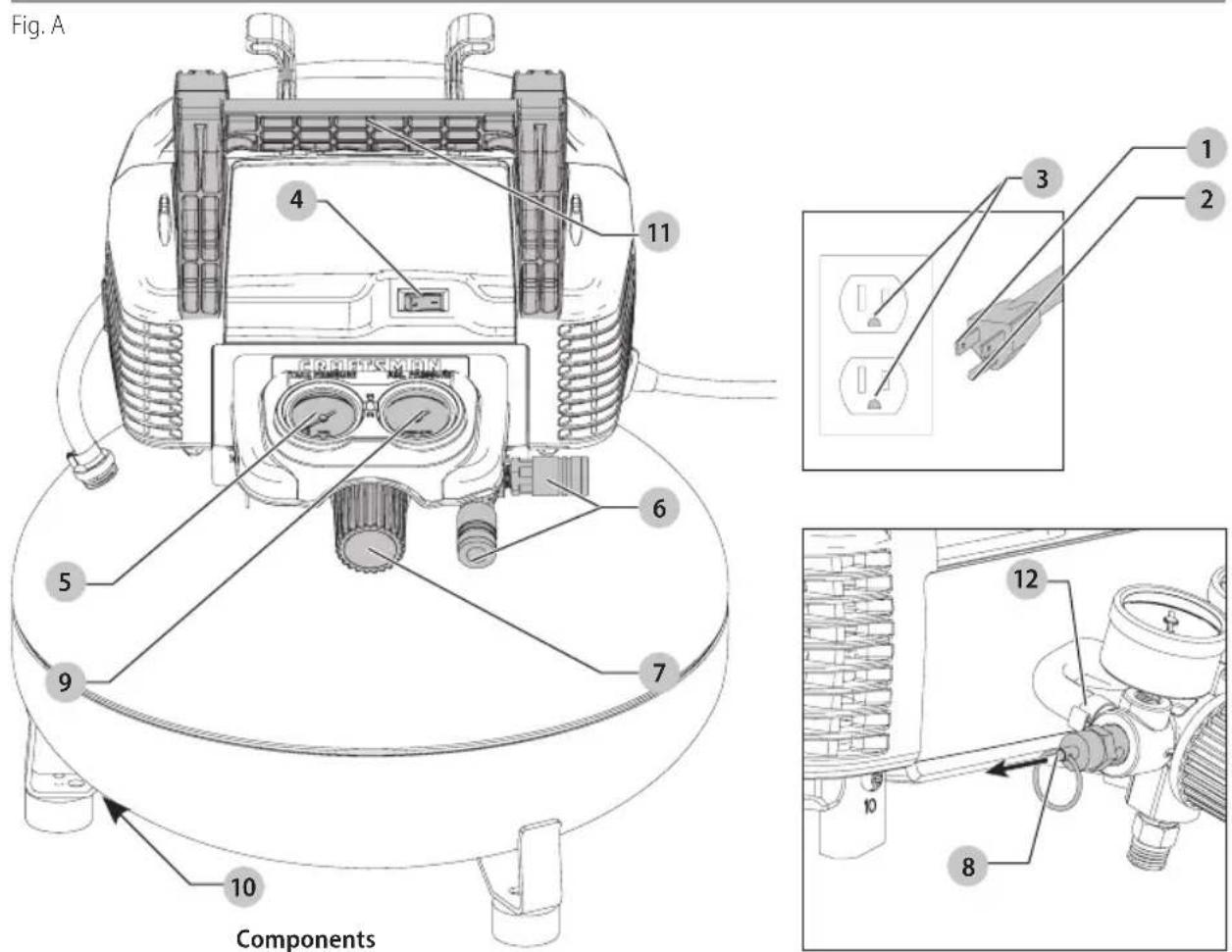

Fig. A Components

1 Enchufe
2 Espigas para conexión a tierra
3 Tomacorriente conectado a tierra
4 Interruptor Encendido
5 Manómetro que controla la presión del tanque
6 Conexiones rápidas

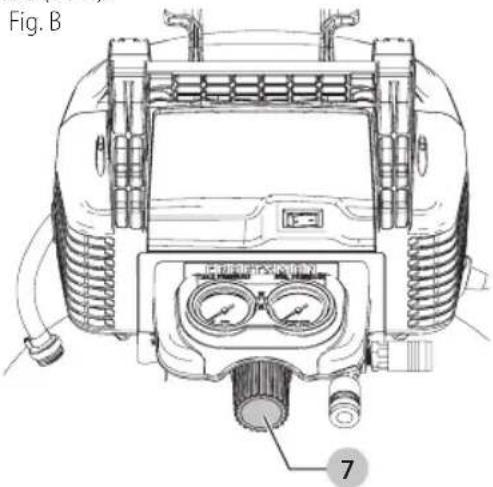

7 Regulador
8 Válvula de seguridad
9 Manometro que controla la presión del tanque

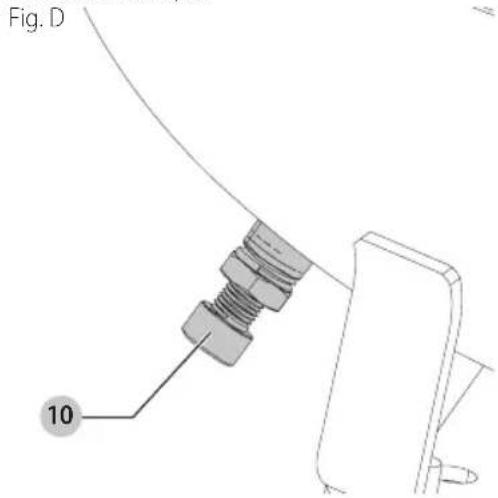

10 Válvula de drenaje (not pictured)
11 Manija

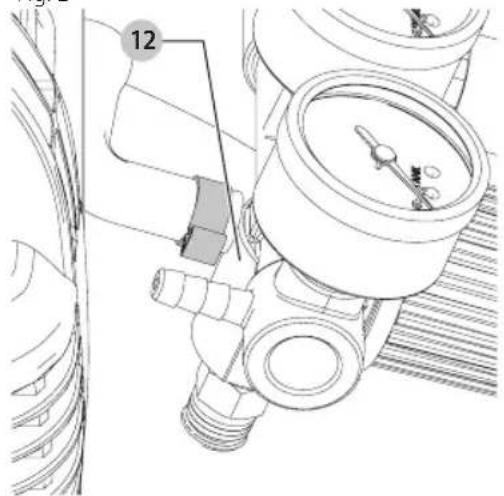

12 Abrazadera de la Manguera

ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves.

ADVERTENCIA: Nunca modifique la herramienta eólica, ni tampoco ninguna de sus piezas. Podría producir lesiones corporales o daños.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual de instrucciones.

Si tiene alguna duda o algún comentario sobre ésta u otra herramienta CRAFTSMAN, llámenos al número gratuito: 1-888-331-4569.

Compresseur d'air

CMEC6150

CONSERVE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA FUTURAS CONSULTAS

PENGRO: RIESGO DE EXPLOSIÓN C. A. SENDIO

¿Qué puede suceder? Cómo evitarlo

Es normal que los contactos eléctricos dentro del motor y el interruptor de presión produzcan chispas.	Opere siempre el compresor en un área bien ventilada libre de materiales combustibles, gasolina o vapores de solventes.
Si las chispas eléctricas del compresor entran en contacto con vapores inflamables, pueden encenderse, provocando un incendio o una explosión.	Si se pulverizan materiales inflamables, ubique el compresor al menos a 6,1 m (20 pies) del área de pulverización. Se puede necesitar manguera adicional.Guarde los materiales inflamables en lugar seguro lejos del compresor.
	Guarde los materiales inflamables en lugar seguro lejos del compresor.
Restringir cualquiera de las aberturas de ventilación del compresor causará sobrecalentamiento serio y podría causar un incendio.	Nunca coloque objetos contra o sobre la bomba del compresor.
	Opere el compresor en un lugar abierto con una distancia de al menos 30,5 cm (12") a cualquier pared u obstrucción que pudiera restringir el flujo de aire fresco a las aberturas de ventilación.
	Opere el compresor en un área limpia, seca y bien ventilada. No opere la unidad dentro de la casa o en un área muy cerrada.
El funcionamiento sin atención de este producto podría provocar lesiones personales o daños a la propiedad. Para disminuir el riesgo de incendio, no permita que el compresor funcione sin que alguien lo controle.	Permanezca siempre controlando el producto cuando está en funcionamiento.
	Siempre apague y desenchufe la unidad cuando no esté en uso.

CIÓN: RIESGO POR RUIDOS

¿Qué puede suceder? Cómo evitarlo

En determinadas condiciones y según el período de uso, el ruido provocado por este producto puede originar pérdida de audición.

Utilice siempre equipo de seguridad certificado: protección auditiva ANSI S12.6 (S3.19).

PENGRO: RIESGO RESPIRATORIO (AUXIA)

¿Qué puede suceder? Cómo evitarlo

El aire comprimido que sale de su compresor no es seguro para respirarlo. El flujo de aire puede contener monóxido de carbono, vapores tóxicos o partículas sólidas del tanque de aire. Respirar estos contaminantes puede provocar lesiones graves o la muerte.	El aire que se obtiene directamente del compresor no se debe usar nunca para consumo humano. Para poder utilizar el aire producido por este compresor para respirar, se deben instalar correctamente filtros y equipos en línea adecuados. Los filtros y los equipos de seguridad en línea que se usan junto con el compresor deben ser capaces de tratar el aire según todos los códigos locales y federales antes de que sea consumido por seres humanos.
La exposición a productos químicos en el polvo producido por las herramientas eléctricas al lijar, aserrar, esmerilar, taladrar y otras actividades de la construcción puede ser peligrosa.	Trabaje en un área con buena ventilación. Lea y siga las instrucciones de seguridad provistas en la etiqueta o las hojas de datos de seguridad para los materiales que rocía. Siempre use equipo de seguridad certificado: Protección respiratoria OSHA/MSHA/NIOSH diseñada para uso con su aplicación específica.
Los materiales pulverizados como pintura, solventes para pinturas, removedor de pintura, insecticidas y herbicidas pueden contener vapores dañinos y venenos.

A! KERTENCIA: RIESGO DE EXPLOSIÓN

Tanque de aire: El 26 de febrero de 2002, la Comisión de Seguridad para Productos de Consumo delos Estados Unidos publicó el Comunicado # 02-108 sobre la seguridad en los tanques de compresores de aire:

Los tanques receptores de los compresores de aire no tienen una vida útil infinita. La vida útil del tanque depende de diversos factores, incluyendo las condiciones de operación, las condiciones ambientales, la instalación debida del mismo, modificaciones realizadas en el campo y el nivel de mantenimiento que reciba. Es difícil prever cuál será el efecto exacto de estos factores sobre la vida útil del tanque receptor de aire.

Si no se siguen procedimientos de mantenimiento debidos, la corrosión interna de la pared interior del tanque receptor de aire puede causar una ruptura imprevista en el tanque de aire, lo que hará que el aire presurizado escape con fuerza y repentinamente, pudiendo lesionar al usuario.

El tanque de su compresor de aire debe ser dado de baja al final del año que aparece en la etiqueta de advertencia de su tanque.

Las siguientes condiciones pueden llevar a debilitar el tanque de aire y ocasionar la explosión violenta del mismo:

ADYERTENCIA: Algunos polvos contienen químicos conocidos por el Estado de California que causan cáncer, y defectos de nacimiento u otros daños reproductivos tales como asbesto y plomo en pintura a base de plomo.

¿Qué puede suceder? Cómo evitarlo

No drenar correctamente el agua condensada del tanque de aire, que provoca óxido y adelgazamiento del tanque de aire de acero.	Drene el tanque diariamente o luego de cada uso. Si un tanque de aire presenta una pérdida, reemplácelo inmediatamente con un tanque nuevo o reemplace todo el compresor.
Modificaciones o intento de reparación del tanque de aire.	Nunca perfore, suelde o haga ninguna modificación al tanque de aire o a sus elementos. Nunca intente reparar un tanque de aire dañado o con pérdidas. Reemplácelo con un tanque de aire nuevo.
Las modificaciones no autorizadas de la válvula de seguridad o cualquier otro componente que controle la presión del tanque.	El tanque está diseñado para soportar determinadas presiones de operación. Nunca realice ajustes ni sustituya piezas para cambiar las presiones de operación fijadas en la fábrica.

Elementos y Accesorios:

Exceder las indicaciones de presión para las herramientas neumáticas, las pistolas pulverizadoras, los accesorios neumáticos, los neumáticos y otros artículos inflables puede hacer que exploten o revienten, y puede provocar lesiones graves.

Siga la recomendación del fabricante del equipo y nunca exceda el nivel máximo de presión aceptable para los elementos. Nunca utilice el compresor para inflar objetos pequeños de baja presión, tales como juguetes de niños, pelotas de fútbol o de basquetbol, etc.

Neumáticos:

El inflado excesivo de los neumáticos podría causar lesiones graves y daño a la propiedad.

Utilice un medidor de presión de neumáticos para controlar la presión de éstos antes de cada uso y mientras los infla; observe el flanco para ver la presión correcta del neumático.NOTA:Los tanques de aire, los compresores y el equipo similar que se usa para inflar neumáticos pueden llenar neumáticos pequeños como éstos con mucha rapidez. Ajuste el regulador de presión en el suministro de aire a un valor que no supere el de la presión del neumático. Agregue aire en forma gradual y use con frecuencia el medidor de presión de neumáticos para evitar inflarlos.

ADVERTENCIA: RIESGO DE DESCARGA EATRICA

¿Qué puede suceder? Cómo evitarlo

Su compresor de aire funciona con electricidad. Como cualquier otro mecanismo que funciona con electricidad, si no se lo utiliza correctamente puede provocar descargas eléctricas.	Nunca haga funcionar el compresor al aire libre cuando está lloviendo o en condiciones de humedad.
	Nunca haga funcionar el compresor sin las cubiertas de protección o si están dañadas.
Que personal no calificado intente realizar reparaciones puede provocar lesiones graves o muerte por electrocución.	Cualquier cableado eléctrico o las reparaciones requeridas para este producto deben ser realizadas por un centro de mantenimiento autorizado con los códigos eléctricos nacionales y locales.
Puesta a tierra:La no colocación de la puesta a tierra adecuada para este producto puede provocar lesiones graves o muerte por electrocución. Consulte las Instrucciones de Conexión a tierra en Instalación.	Asegúrese de que el circuito eléctrico al que se conecta el compresor suministre la conexión a tierra adecuada, el voltaje adecuado y el fusible de protección adecuado.

ADVERTENCIA: RIESGO DE OBJETOS PESSEDIDOS

¿Qué puede suceder? Cómo evitarlo

La corriente de aire comprimido puede provocar lesiones en los tejidos blandos de la piel expuesta y puede impulsar suciedad, astillas, partículas sueltas y objetos pequeños a gran velocidad, que pueden producir daños en la propiedad y lesiones personales.	Utilice siempre equipo de seguridad certificado: anteojos de seguridad ANSI Z87.1 (CAN/CSA Z94.3) con protección lateral al usar el compresor.
	Nunca apunte ninguna boquilla ni pulverizador a ninguna parte del cuerpo o a otras personas o animales.
	Apague siempre el compresor y drene la presión de la manguera de aire y del tanque de aire antes de intentar hacer mantenimiento, conectar herramientas o accesorios.

ADVERTENCIA: RIESGO DE SUPERFICIES CREDITES

¿Qué puede suceder? Cómo evitarlo

Tocar metal expuesto como el cabezal del compresor, el cabezal del motor, el escape del motor, o los tubos de salida puede provocar quemaduras graves.

Nunca toque ninguna parte metálica expuesta del compresor durante o inmediatamente después de su funcionamiento.El compresor continuará caliente durante varios minutos después de su funcionamiento.No toque las cubiertas protectoras ni intente realizar mantenimiento hasta que la unidad se haya enfriado.

ADVERTENCIA: RIESGO DE LESIÓN POR ANTAR MUCHO PESO

¿Qué puede suceder? Cómo evitarlo

El intento de levantar un objeto muy pesado puede provocar lesiones graves.

El compresor es demasiado pesado como para que lo levante una sola persona. Consiga ayuda de otras personas para levantarlo.

ADVERTENCIA: RIESGO POR PIEZAS MULES

¿Qué puede suceder? Cómo evitarlo

Las piezas móviles como la polea,el volante y la correa puedenprovocar lesiones graves si entranen contacto con usted o consus ropas.	Nunca haga funcionar el compresorsin los protectores o cubiertas o silos mismos están dañados.
	Mantenga el cabello, la ropa y losguantes alejados de las piezas enmovimiento. Las ropas holgadas,las joyas o el cabello largopueden quedar atrapados en laspiezas móviles.
	Los orificios de ventilación puedencubrir piezas en movimiento, por loque también se deben evitar.

Intentar hacer funcionar el compresor con partes dañadas o faltantes, o intentar reparar el compresor sin las cubiertas protectoras puede exponerlo a piezas móviles lo que puede provocar lesiones graves.

Cualquier reparación requerida por este producto debe ser realizada por un centro de servicio autorizado.

ADVERTENCIA: RIESGO DE OPERACIÓN INSEGURA

¿Qué puede suceder? Cómo evitarlo

La operación insegura de su compresor de aire podría producir lesiones graves o la muerte, a usted mismo o a otras personas.	Revise y comprenda todas las instrucciones y advertencias de este manual.
	Familiarícese con la operación y los controles del compresor de aire.
	Mantenga el área de operaciones libre de personas, mascotas y obstáculos.
	Mantenga a los niños alejados del compresor de aire en todo momento.
	No opere el producto cuando esté cansado o bajo la influencia de alcohol o drogas. Manténgase alerta en todo momento.
	Nunca anule las características de seguridad de este producto.
	Equipe el área de operaciones con un extintor de incendios.
	No opere la máquina si faltan piezas, si éstas están rotas o si no son las autorizadas.
	Nunca se pare sobre el compresor.

AERTENCIA: RIESGO DE CAÍDAS

¿Qué puede suceder? Cómo evitarlo

Un compresor portátil se puede caer de una mesa, banco o techo, provocando daños al compresor y puede producir lesiones graves o la muerte del operador.

Opere siempre el compresor en una posición estable y segura para evitar que la unidad se mueva accidentalmente. Nunca opere el compresor sobre un techo u otra ubicación elevada. Utilice una manguera de aire adicional para alcanzar las ubicaciones elevadas.

ESPAÑOL

Especificaciones

Modelo N° CMEC6150

Diámetro interior 47,6 mm (1,875")

Carrera 31,8 mm (1,250")

Voltaje-corriente manofásica 120/60

Circuito mínimo requerido 15 amps

Tipo de fusible Acción retardada

Capacidad de aire en el tanque 22,7 litros (6 galones)

Presión de corte de entrada 120 psig

Presión de corte de salida 150 psig

SCFM a 40 psig 3,7 *

SCFM a 90 psig 2,6 *

Clasificación de presión regulada 3–150 psi (aproximadamente)

Conexiones rápidas 6,4 mm (1/4") Industrial

Ciclo de servicio 5 minutes on/5 minutes off

*Probado según la norma ISO 1217
Refiérase al Glosario para descifrar las abreviaturas.

Glosario

Familiarícese con los siguientes términos, antes de operar la unidad:

CFM: (cubic feet per minute) pies cúbicos por minuto.

SCFM: (standard cubic feet per minute) pies cúbicos estándar por minuto; una unidad de medida que permite medir la cantidad de entrega de aire.

PSIG: (pound per square inch) libras por pulgada cuadrada.

Código de certificación: Los productos que usan una o más de las siguientes marcas: UL ^® , CUL, CULUS, ETL ^® , CETL, CETLUS, han sido evaluados por OSHA, laboratorios independientes certificados en seguridad, y reúnen los estándares suscriptos por a la certificación de la seguridad.

Presión mínima de corte: Cuando el motor está apagado, la presión del tanque de aire baja a medida que usted continúa usando su accesorio. Cuando la presión del tanque baja al valor fijado en fábrica como punto bajo, el motor volverá a arrancar automáticamente. La presión baja a la cual el motor arranca automáticamente, se llama presión "mínima de corte".

Presión máxima de corte: Cuando un compresor de aire se enciende y comienza a funcionar, la presión de aire en el tanque comienza a aumentar. Aumenta hasta un valor de presión alto fijado en fábrica antes de que el motor automáticamente se apague protegiendo a su tanque de aire de presiones más altas que su capacidad. La presión alta a la cual el motor se apaga se llama presión "máxima de corte".

Ramal: Circuito eléctrico que transporta electricidad desde el panel de control hasta el tomacorriente.

Ciclo de servicio: Para la operación adecuada de su compresor de aire, se recomienda que se mantenga un ciclo de servicio de 50%; esto es, el compresor de aire no debe operar por más de 5 minutos en cualquier periodo de 10 minutos.

MONTAJE Y AJUSTES

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de retirar/instalar dispositivos o accesorios. Un arranque accidental podría causar lesiones.

ADVERTENCIA: La unidad arranca acramáticamente cuando está conectada. Al hacer el mantenimiento puede quedar expuesto a fuentes de voltaje, de aire comprimido o a piezas movibles que pueden causar lesiones personales. Antes de intentar hacerle cualquier mantenimiento, desconecte el compresor del suministro eléctrico y drénele toda la presión de aire.

DESEMPAQUE

Extraiga la unidad de su caja y descarte todas las partes de embalaje.

INSTALACIÓN

Cómo preparar la unidad

Ubicación del compresor de aire

• Ubicar el compresor de aire en un lugar limpio, seco y bien ventilado.
• El compresor de aire debe colocarse alejado por lo menos 30,5 cm (12") de las paredes o de cualquier otra obstrucción que interfiera con el flujo de aire.
• La bomba del compresor de aire y su casco han sido diseñados para permitir un enfriamiento adecuado. Las aberturas de ventilación del compresor son necesarias para el mantenimiento de una temperatura adecuada de funcionamiento. No coloque trapos o contenedores, encima, ni en las proximidades de dichas aberturas.

Instrucciones para conectar a tierra (Fig. A)

ADVERTENCIA: Riesgo de choque eléctrico. Ante la totalidad de un cortocircuito, la conexión a tierra reduce el riesgo de electrocución proveyendo un conductor de escape para la corriente eléctrica. Este compresor de aire debe estar adecuadamente conectado a tierra.

El compresor portátil de aire está equipado con un cable con un conductor y un enchufe adecuado para conexión a tierra 1.

1. El cable de esta unidad tiene un enchufe 1 de 3 espigas para conexión a tierra 2 que DEBE enchufarse en un

tomacorriente conectado a tierra 3.

IMPORTANTE: El tomacorriente que que se use debe estar conectado a tierra conforme a todos los códigos y ordenanzas locales.

1. Asegúrese que el tomacorriente tenga la misma configuración que el enchufe de conexión a tierra. NO UTILICE UN ADAPTADOR. Vea la Figura A.
2. Inspeccione el enchufe y su cordón antes de cada uso. No lo use si existieran signos de daños.
3. Si las instrucciones de conexión a tierra no fueran completamente comprendidas, o si se estuviera ante la duda acerca de que el compresor estuviese adecuadamente conectado a tierra, haga verificar la instalación por un electricista competente.

PENGRO: Riesgo de choque eléctrico. LA CUSTÍXIÓN INADECUADA A TIERRA PUEDE CAUSAR UNA DESCARGA ELÉCTRICA.

• No modifique el enchufe provisto. Si no penetrara en el tomacorriente disponible, un electricista calificado debe instalar uno apropiado.
• La reparación del cable o del enchufe DEBE hacerla un electricista calificado.

Cables de extensión eléctrica

Si - no obstante - debe utilizarse una extensión de cable, asegúrese de que:

• La extensión eléctrica de 3 conductores, tenga un enchufe de conexión a tierra de 3 hojas, y que exista un receptáculo que acepte el enchufe del producto.
• Esté en buenas condiciones.
• No más largo que 15,2 m (50 pies).
• Sea calibre 12 (AWG) o mayor. (La capacidad de los cables se incrementa a medida que su número ordinal decrece. También pueden usarse calibres 10 y 8 AWG. NO USE 14 NI 16 AWG).

AVISO: Riesgo de daño a la propiedad. El uso de cables de extensión eléctrica originará una caída de tensión, lo que determinará una pérdida de potencia del motor así como su recalentamiento. En lugar de utilizar un cable de extensión eléctrica, incremente el alcance de la manguera de aire dentro de la zona de trabajo, añadiéndole otro largo de manguera a su extremo. Conecte los largos adicionales de manguera de acuerdo a su necesidad.

Protección del voltaje y del circuito

Acerca del voltaje y la mínima cantidad de circuitos requeridos, refiérase al cuadro de Especificaciones.

ADVERTENCIA: Existe riesgo de sobrecalentamiento. ¿Cuatos compresores de aire pueden operearse en un circuito de 15 A, siempre que se cumplan las siguientes condiciones:

• Que el voltaje suministrado al ramal cumpla con el código eléctrico nacional.

• Que el circuito no sea utilizado para alimentar ninguna otra necesidad eléctrica.

• Que los cables de extensión cumplan con las especificaciones.

• Que el circuito cuente con un disyuntor de 15 amperios o un fusible de acción retardada de 15 amperios.
  NOTA: Si el compresor está conectado a un circuito protegido por fusibles, use sólo fusibles de acción retardada. Los fusibles de acción retardada deben estar marcados con la letra "D" en Canadá y "T" en EE.UU.

Si cualquiera de las condiciones enumeradas no pudiese cumplirse, o si el funcionamiento del compresor causara interrupciones reiteradas en el suministro eléctrico, podría ser necesario operarlo en un circuito de 20 amperios. Para ello no será necesario cambiar su cable de limentación.

OPERACIÓN

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de retirar/instalar dispositivos o accesorios. Un arranque accidental podría causar lesiones.

ADVERTENCIA: La unidad arranca a la micamente cuando está conectada. Al hacer el mantenimiento puede quedar expuesto a fuentes de voltaje, de aire comprimido o a piezas movibles que pueden causar lesiones personales. Antes de intentar hacerle cualquier mantenimiento, desconecte el compresor del suministro eléctrico y drénele toda la presión de aire.

Conozca su compresor de aire

LEA ESTE MANUAL DEL PROPIETARIO Y SUS NORMAS DE SEGURIDAD ANTES DE OPERAR LA UNIDAD. Compare las ilustraciones contra su unidad a fin de familiarizarse con la ubicación de los distintos controles y regulaciones. Conserve este manual para referencias futuras.

Descripción de operaciones (Fig. A)

Familiarícese con estos controles antes de operar la unidad.

Interruptor Encendido (I)/ Apagado (O) [On (I)/Off (O)]: Para que el interruptor de presión 4 se energice automáticamente, coloque el interruptor en (I) y en (O) para desenergizarlo al final de cada uso.

Interruptor de presión (no mostrado): El interruptor de presión permite el arranque automático del motor cuando la presión del tanque disminuye a la presión de arranque regulada en fábrica. El motor se detendrá cuando la presión del tanque alcance la "presión de corte" regulada en fábrica.

Válvula de seguridad: Si el interruptor de presión dejara de cortar el suministro de presión del compresor conforme a los valores prefijados para la "presión de corte", la válvula de seguridad 8 protegerá contra la presión elevada, "abriéndose" a la presión prefijada (ligeramente superior a la "presión de corte").

ESPAÑOL

Manómetro de la presión del tanque: El manómetro que controla la presión del tanque 5 ndica la reserva de presión del tanque de aire.

Manómetro para controlar la presión de salida: Este manómetro indicará la presión de aire disponible a la salida 9 del regulador. Esta presión está controlada por el regulador y siempre es menor o igual que la presión del tanque.

Regulador: Controla la presión de aire indicada en la salida del medidor de presión. Gire la perilla del regulador 7 en el sentido del reloj para aumentar la presión y contra el sentido del reloj para reducirla.

Sistema de enfriamiento (no mostrado): Este compresor contiene un sistema de enfriamiento de avanzada. El núcleo de este sistema de enfriamiento contiene un ventilador diseñado especialmente. Es normal que este ventilador sople grandes cantidades de aire por los orificios de ventilación. Usted sabrá que el sistema de enfriamiento funciona adecuadamente cuando perciba que sale aire.

Bomba de compresión del aire (no mostrada):

Comprime el aire dentro del tanque. El aire de trabajo no se encuentra disponible hasta que el compresor haya alcanzado a llenar el tanque hasta un nivel de presión por encima del requerido para la salida del aire.

Válvula de drenaje: La válvula de drenaje 10 se encuentra ubicada en la base del tanque de aire y se usa para drenar la condensación al fin de cada uso.

Válvula de retención (no mostrada): Cuando el compresor de aire se encuentra funcionando, la válvula de retención está "abierta", permitiendo la entrada del aire comprimido al tanque de aire. Cuando el nivel de presión del tanque alcanza la "presión de corte", la válvula de retención "se cierra", reteniendo la presión del aire dentro del tanque.

Protector de sobrecalentamiento del motor (no

mostrado): El motor tiene un reposicionado automático para la protección térmica. Si por cualquier razón el motor se recalentara, el protector por sobrecalentamiento lo detendrá. El motor deberá dejarse enfriar antes de volver a ponerlo en marcha. El compresor arrancará automáticamente luego que el motor se enfríe.

1. Coloque la palanca On/Off en la posición "Off" y desenchufe la unidad.
2. Espere que el motor se enfríe.
3. Enchufe el cable eléctrico en el receptáculo apropiado del circuito de derivación.
4. Coloque la palanca On/Off en la posición "On".

Conexión rápida: El conexión rápida 6 acepta los Industrial estilos más enchufes de conexión rápid. Los dos conectores rápidos permiten la utilización de dos herramientas al mismo tiempo.

Cómo utilizar su unidad (Fig. A, B)

Cómo detenerla

1. Coloque la posición de la llave interruptora On/Off 4 en la posición "Off".

2. Desenchufe la unidad de la toma de corriente cuando no esté en uso.

Antes de poner en marcha

ADVERTENCIA: No opere esta unidad hasta que haya leído y comprendido este manual de instrucciones de seguridad, operación y mantenimiento.

Antes de cada puesta en marcha

1. Coloque la posición de la llave interruptora On/Off 4 en la posición "Off".

2. Enchufe el cable de alimentación en el tomacorriente del ramal del circuito correcto. (Referirse al párrafo Protección del voltaje y del circuito en la sección Instalación de este manual).

3. Gire la perilla del regulador 7 en sentido contrario a las agujas del reloj hasta que esté completamente cerrada. Asegúrese de que el manómetro regulado marque 0 kPa (0 PSI).

Fig. B 7

1. Conecte la manguera y los accesorios.
2. Asegúrese de que todos los cubiertas y etiquetas estén en su lugar, sean legibles (en el caso de las etiquetas) y estén montados en forma segura. No utilice el compresor hasta que no haya verificado todos los puntos.

ADVERTENCIA: Riesgo de operación insegura. Sustenga la manguera firmemente con las manos al instalarla o desconectarla para evitar la desconexión repentina de la manguera.

ADVERTENCIA: Riesgo de operación insegura. No uníve los accesorios dañados o usados.

NOTA: La unidad está equipada con conexiones rápidas 6. La manguera o accesorio que se conecta requerirá un tapón de conexión rápida.

ADVERTENCIA: Riesgo de Explosión. La presiada presión de aire podrá ser la causa de riesgo de explosión. Verifique los valores de máxima presión dados por el fabricante de las herramientas neumáticas y los accesorios. La presión de salida del regulador jamás debe exceder los valores de máxima presión especificados.

AVISO: Riesgo de daño a la propiedad. El aire comprimido de la unidad puede contener condensación de agua y emanación de aceite. No pulverice aire no filtrado sobre un artículo que podría dañarse con la humedad. Algunos dispositivos o herramientas neumáticas pueden requerir aire filtrado. Lea las instrucciones del dispositivo o la herramienta neumática.

Cómo poner en marcha

1. Coloque la posición de la llave interruptora On/Off 4 en la posición "Off" y deje que se incremente la presión del tanque. El motor se detendrá una vez alcanzado el valor de "presión de corte" del tanque.
2. Gire la perilla del regulador 7 en el sentido del reloj para aumentar la presión y deténgase al alcanzar la presión deseada.

ADVERTENCIA: Riesgo de operación insegura. Si adaviva algún ruido o vibración inusuales, apague el compresor y contacte a un técnico calificado en servicio.

Ahora el compresor está listo para usarse.

MANTENIMIENTO

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajustes o de retirar/instalar dispositivos o accesorios. Un arranque accidental podría causar lesiones.

ADVERTENCIA: La unidad arranca a automáticamente cuando está conectada. Al hacer el mantenimiento puede quedar expuesto a fuentes de voltaje, de aire comprimido o a piezas movibles que pueden causar lesiones personales. Antes de intentar hacerle cualquier mantenimiento, desconecte el compresor del suministro eléctrico y drénele toda la presión de aire.

	Antes de cada uso	Diariamente o luego de cada uso	Remítase a la etiqueta de advertencia del tanque
Verifique la válvula de seguridad	X
Drenaje del tanque X
El tanque debe ser dado de baja			^1
1 - Para mayor información,llame a nuestro Centro de Atención al Cliente al 1—888–331–4569.

NOTA: Vea en la sección Operación la ubicación de los controles.

Cómo verificar la válvula de seguridad (Fig. C)

ADVERTENCIA: Riesgo de Explosión. Si la válvula se seguridad no trabaja adecuadamente, ello podrá determinar la sobrepresión del tanque, creando el riesgo de su ruptura o explosión. ADVERTENCIA: Riesgo de objetos despedidos. ¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿¿?

Antes de poner en marcha el motor, tire del anillo de la válvula de seguridad 8 para confirmar que opera libremente. Si la válvula quedase trabada o no trabajara suavemente, debe reemplazarse por el mismo tipo de rdar el compresor de aire.

Fig. C 10 8

Cómo drenar el tanque (Fig. A, D)

ADVERTENCIA: Riesgo de operación insegura. Los enques de aire contienen aire de alta presión. Mantenga la cara y otras partes del cuerpo lejos de la salida del drenaje. Utilice anteojos de seguridad [ANSI Z87.1 (CAN/CSA Z94.3)], ya que al drenar se pueden desprender residuos hacia la cara.

ADVERTENCIA: Riesgo de ruido excesivo. Utilice siempre protección auditiva apropiada al usar esta herramienta. Bajo algunas condiciones y duraciones de uso, el ruido producido por este producto puede contribuir a la pérdida auditiva.

NOTA: Todos los sistemas de aire comprimido generan condensación que se acumula en cualquier punto de drenaje (por ejemplo, tanques, filtro, posenfriadores, secadores). Esta condensación contiene aceite lubricante y/o sustancias que pueden estar reguladas y que se deben desechar conforme a las leyes y reglamentaciones locales, estatales y federales.

ADVERTENCIA: Riesgo de Explosión. Dentro del tanque se producirá condensación de agua. Si no drena, el agua lo corroerá y debilitará causando un riesgo de ruptura del tanque de aire.

AVISO: Riesgo de daño a la propiedad. Drene el agua del tanque de aire puede contener aceite y óxido, lo que puede provocar manchas.

ESPAÑOL

1. Coloque la posición de la llave interruptora On/Off 4 en la posición "Off".
2. Gire la perilla del regulador 7 contra el sentido del reloj para regular la presión de la salida a cero.
3. Remueva la herramienta neumática o el accesorio.
4. Coloque un contenedor adecuado debajo de la válvula de drenaje para contener la descarga.
5. Tire del aro de la válvula de seguridad 8 dejando purgar el aire del tanque hasta que este reduzca su presión aproximadamente a 20 psi. Suelte el aro de la válvula de seguridad.
6. Drene el agua contenida en el tanque de aire, abriendo la válvula de drenaje 10 (sentido antihorario) ubicada en la base del tanque.

Fig. D 10

1. Una vez drenada el agua, cierre la válvula de drenaje (sentido horario). Ahora el compresor de aire podrá ser guardado.

NOTA: Si la válvula está obstruida, libere toda la presión de aire del tanque. Así podrá quitar, limpiar y volver a instalar la válvula.

Limpieza

ADVERTENCIA: Sople la suciedad y el polvo de todos los conductos de ventilación con aire seco, al menos una vez por semana. Para reducir el riesgo de lesiones, utilice siempre protección para los ojos aprobada ANSI Z87.1 al realizar esta tarea.

ADYERTENCIA: Nunca utilice solventes ni otros químicos abrasivos para limpiar las piezas no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Utilice un paño humedecido sólo con agua y jabón neutro. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en un líquido.

Reparaciones

ADVERTENCIA: Para asegurar la SEGURIDAD y LIMIFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes (inclusive la inspección y el cambio de las escobillas, cuando proceda) deben ser realizados en un centro de mantenimiento autorizado. Utilice siempre piezas de repuesto idénticas.

ADYERTENCIA: Riesgo de Operación Insegura. La unidad arranca automáticamente cuando está enchufada. Al hacer el mantenimiento, el operador puede quedar expuesto a fuentes de corriente y de aire comprimido o a piezas movibles. Antes de intentar hacer reparaciones, desconectar el compresor del tomacorriente, drenar la presión de aire del tanque y esperar a que el compresor se enfrie.

Para reemplazar el regulador (Fig. A, E)

1. Drene la presión del tanque de aire. Vea las instrucciones para el Drenaje del tanque de aire en la sección Mantenimiento.
2. Desenchufe la unidad.
3. Extraiga el cubierta de la consola 14.
4. Usando una llave de tuercas regulable, saque la válvula de seguridad 8 del regulador del múltiple 7.
5. Saque la manguera quitándole la abrazadera 12. NOTA: La abrazadera no es reutilizable; debe comprar otra nueva.

Fig. E

1. Quite los tres tornillos de montaje de la bomba 15 que sujetan la bomba.
2. Levante la bomba cuidadosamente de los soportes y retírela del camino.
3. Usando una llave de tuercas regulable o una de saque el múltiple del regulador 7.

4. Aplique sellador para tuberías en el nuevo múltiple del regulador y ensamble ajustando con la llave.

5. Vuelva a aplicar sellador para tuberías a la válvula de seguridad.

6. Re-ensamble todos los componentes en orden inverso al que se sacaron. Asegúrese de orientar los medidores correctamente para que puedan leerse y ajuste todos los componentes con las llaves.

Almacenaje

Antes de guardar su compresor de aire, asegúrese de hacer lo siguiente:

1. Revise la sección Mantenimiento de las páginas precedentes y ejecute el mantenimiento programado de acuerdo a la necesidad.
2. Drene el agua contenida en el tanque de aire. Consulte el punto Cómo drenar el tanque en la sección Mantenimiento.

ADVERTENCIA: Riesgo de Explosión. El agua se contensa dentro del tanque de aire. Si no se drena, lo corroerá debilitando la paredes del tanque de aire, originando un riesgo de ruptura de sus paredes.

1. Proteja el cable eléctrico y las mangueras de aire de daños (tales como ser pisoteados o pasados por encima). Enróllelos las mangueras de aire en forma florja, alrededor de la manija del compresor. Enrolle el cable eléctrico alrededor del enrollador de cable.
2. Almacene el compresor de aire en un sitio limpio y seco.

Accesorios

ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece CRAFTSMAN, el uso de dichos accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios recomendados por CRAFTSMAN.

Los accesorios que se recomiendan para utilizar con la herramienta están disponibles a un costo adicional en su distribuidor local o en un centro de mantenimiento autorizado. Si necesita ayuda para localizar algún accesorio, póngase en contacto con Craftsman. Tool Co., 701 East Joppa Road, Towson, MD 21286, llame al 1-888-331-4569 o visite nuestro sitio web: www.craftsman.com/registration.

Para reparación y servicio de sus herramientas eléctricas, favor de dirigirse al Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1 Poniente Col. (667) 717 89 99 San Rafael

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector (33) 3825 6978 Juárez

MEXICO, D.F.

Av. Universidad 1525 - Col. San Luis [phone]

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro [phone]

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col. [phone] Remes

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro [phone]

PARA OTRAS LOCALIDADES:

Si se encuentra en México, por favor llame al (55) 5326 7100

Si se encuentra en U.S., por favor llame al 1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: ____

Mod./Cat.:

Marca: ____

Núm. de serie: ____

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega del producto:

Nombre y domicilio del distribuidor donde se adquirió el producto:

Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura de compra.

ESPAÑOL

Excepciones

Esta garantía no será válida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de este certificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesorios originales.

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. [phone]

R.F.C.: BDE810626-1W7

Registro en línea

Gracias por su compra. Registre su producto ahora para:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá obtener un servicio en garantía más eficiente, en caso de que exista un problema con su producto.
• CONFIRMATCIÓN DE PROPIEDAD: En caso de una pérdida que cubra el seguro, como un incendio, una inundación o un robo, el registro de propiedad servirá como comprobante de compra.
• PARA SU SEGURIDAD: Si registra el producto, podremos comunicarnos con usted en el caso improbable que se deba enviar una notificación de seguridad conforme a la Federal Consumer Safety Act (Ley Federal de Seguridad de Productos para el Consumidor).

Registro en línea en www.craftsman.com/registration.

Garantía limitada de un año

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier defecto debido a materiales o mano de obra defectuosos por un año desde la fecha de compra. Esta garantía no cubre falla de partes debido al desgaste normal o abuso de la herramienta. Para detalles adicionales de la cobertura de la garantía e información de reparación de garantía, visite www.craftsman.com o llame al 1-888-331-4569. Esta garantía no se aplica a accesorios o daño causado cuando otros hayan realizado o intentado reparaciones. ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O EN CONSECUENCIA. Algunos estados no permiten limitaciones sobre la duración de una garantía implícita o la exclusión o limitación de daños incidentales o en

consecuencia, por lo que estas limitaciones pueden no aplicarse en su caso. Esta garantía le da derechos legales específicos y puede tener otros derechos que varían en ciertos estados o provincias..

GARANTÍA DE REEMBOLSO DE SU DINERO POR 90 DÍAS

Si no está completamente satisfecho con el desempeño de su máquina herramienta o clavadora CRAFTSMAN, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin necesidad de responder a ninguna pregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

GUÍA DE DIAGNÓSTICO DE PROBLEMAS

ADVERTENCIA: El desarrollo de reparaciones puede exponer a sitios con corriente viva, partes en movimiento antes de aire comprimido que podrían ocasionar lesiones personales. Antes de intentar reparación alguna, desenchufe el compresor de aire y purgue toda la presión de aire del tanque.

PROBIEMA CAUsA CORRECCIÓN

Presión excesiva del tanque – la válvula de seguridad se dispara.	El interruptor de presión no interrumpe al motor cuando el compresor alcanza la presión "de corte"	Mueva la palanca On/Off a la posición "Off", si el equipo no corta, contacte a un técnico calificado para el servicio.
	El interruptor de presión "de corte" esta calibrado demasiado alto.	Contacte a un técnico de servicio calificado.
Las conexiones pierden aire. Las conexiones de los tubos no están suficientemente ajustadas.		Ajuste las conexiones en las que el aire puede ser escuchado escapándose. Verifique las conexiones con solución jabonosa y agua.No sobreajuste.
Pérdida de aire en el tanque de aire o en las soldaduras del tanque de aire.	Tanque de aire defectuoso. El tanque de aire debe ser reemplazado. No repare la perdida.
Pérdida de aire entre el cabezal y el plato de válvula.	Pérdida en el sellado. Contacte a un técnico calificado en servicio.
Pérdida de aire en la válvula de seguridad.	Posible defecto en la válvula de seguridad. Opere la válvula de seguridad manualmente tirando de su anillo. Si la válvula aun pierde, deberá ser reemplazada.
Golpeteo.	Posible defecto en la válvula de seguridad.	Opere la válvula de seguridad manualmente tirando de su anillo. Si la válvula aun pierde, deberá ser reemplazada.
La lectura de la presión sobre un manómetro desciende cuando se utiliza un accesorio.	Es normal que ocurra algún descenso en la presión.	Si hubiese una caída excesiva de presión durante el uso del accesorio, ajuste el regulador deDescripción de operacionesde la sección Operación.NOTA:Ajuste la presión regulada bajo condiciones de flujo (mientras se esté usando el accesorio).
El compresor no esta suministrando suficiente cantidad de aire para operar los accesorios.	Excesivo y prolongado uso del aire. Disminuya la cantidad de uso de aire.
	El compresor no tiene suficiente capacidad para el requerimiento de aire al que está sometido.	Verifique el requerimiento de aire del accesorio. Si es mayor que SCFM o la presión suministrada por su compresor de aire, se necesita un compresor de mayor capacidad.
	Orificio en la manguera. Verifique y reemplace si fuese necesario.
	Válvula reguladora restringida. Contacte a un técnico de servicio calificado.
	Pérdida de aire. Ajuste las conexiones.
El regulador tiene una fuga continua de aire.	Regulador dañado. Reemplace.
El regulador no cierra la salida del aire.	Regulador dañado. Reemplace.
El motor no funciona. Fusible fundido; interruptor automático del circuito disparado.		Verifique la caja de fusibles observando la existencia de fusibles fundidos y sustitúyalos en caso de necesidad. Restablezca el interruptor automático. No use un fusible o interruptorautomático con valores que excedan los especificados para la rama de su circuito.
		Verifique el uso del fusible adecuado. Debe usarse un fusible de acción retardada.
		Verifique la existencia de problemas con el bajo voltaje.
		Verifique la extensión del conductor eléctrico.
		Desconecte los otros artefactos eléctricos del circuito u opere el compresor en su ramal de circuito correspondiente.
		El cable de extensión eléctrica tiene una longitud o calibre erróneo.
		Conexiones eléctricas sueltas. Verifique la conexión en la caja terminal.
		Falla el motor.
		Se activó el interruptor de sobrecarga del motor

Craftsman,
