Tipo de producto	Compresor de aire
Marca	Craftsman
Modelo	75122
Fuente de alimentación	Eléctrica (120V, 60 Hz)
Capacidad del tanque	6 Galones
Presión máxima	150 PSI
Potencia	1.5 HP
Dimensiones (Largo x Ancho x Alto)	20 x 20 x 22 pulgadas
Peso	70 libras
Salida de aire	5.5 SCFM a 40 PSI, 4.0 SCFM a 90 PSI
Nivel de ruido	78 dB
Lubricación	Sin aceite
Ciclo de trabajo	50%
Características de seguridad	Protección contra sobrecarga térmica, válvula de alivio de presión
Mantenimiento	Drene el tanque diariamente, revise la válvula de seguridad mensualmente
Piezas de repuesto	Filtro de aire, interruptor de presión, válvula de drenaje
Usos típicos	Inflado, herramientas neumáticas, pintura

Preguntas frecuentes - 75122 Craftsman

¿Cómo dreno el tanque de mi compresor Craftsman 75122?

Localice la válvula de drenaje en la parte inferior del tanque. Gírela en sentido antihorario para abrir y permitir que la humedad escape. Déjela abierta hasta que no gotee más agua, luego ciérrela firmemente. Realice esto diariamente para evitar la oxidación.

¿Qué tipo de aceite requiere el Craftsman 75122?

Este modelo es sin aceite, lo que significa que no se necesita lubricación. La bomba está lubricada permanentemente y no requiere cambios de aceite.

¿Por qué mi compresor no acumula presión?

Revise si hay fugas en la manguera de aire o en las conexiones, asegúrese de que la válvula de drenaje esté cerrada y verifique que el filtro de entrada esté limpio. Además, es posible que el interruptor de presión necesite ajuste.

¿Cuál es la presión máxima del Craftsman 75122?

La presión máxima es de 150 PSI. No exceda esta clasificación para evitar daños o lesiones.

¿Cómo reinicio el protector contra sobrecarga térmica?

Deje que el compresor se enfríe durante 10-15 minutos. El protector contra sobrecarga se reiniciará automáticamente una vez que la temperatura baje. Si se dispara con frecuencia, verifique la ventilación o el uso excesivo.

¿Puedo usar este compresor para pintar?

Sí, pero es posible que necesite un filtro de humedad y un regulador de presión para garantizar un suministro de aire constante y seco. La salida del compresor es adecuada para pintores pequeños.

¿Qué tamaño de manguera de aire se recomienda?

Una manguera de 1/4 de pulgada o 3/8 de pulgada de diámetro es adecuada. Para recorridos más largos (más de 50 pies), use 3/8 de pulgada para reducir la caída de presión.

¿Con qué frecuencia debo reemplazar el filtro de aire?

Inspeccione el filtro de aire de espuma cada 20 horas de uso. Límpielo con agua y jabón si está sucio y reemplácelo si está dañado o desgastado. Un filtro limpio garantiza un rendimiento óptimo.

¿El Craftsman 75122 es portátil?

Sí, cuenta con un asa integrada y ruedas para facilitar el transporte. Pesa 70 libras y se puede mover por el taller o el sitio de trabajo.

¿Qué debo hacer si el compresor arranca y se detiene repetidamente?

Esta es una operación normal cuando el compresor está ciclando para mantener la presión. Sin embargo, si cicla con demasiada frecuencia, verifique si hay fugas de aire o un tanque de tamaño insuficiente. El ciclo de trabajo es del 50%.

MANUAL DE USUARIO 75122 Craftsman

INSTRUCCIONES IMPORTANTES DE SEGURIDAD 12-16

GLOSARIO....16

ACCESORIOS....17

ENSAMBLADO....17

OPERACIÓN 18-19

MANTENIMIENTO....20

GUÍA PARA SOLUCIONAR PROBLEMAS....20

ESPECIFICACIONES....20

GARANTÍA

GARANTÍA CRAFTSMAN DE UN AÑO

POR UN AÑO a partir de la fecha de compra, este producto está cubierto por una garantía contra cualquier defecto en los materiales o mano de obra. Los productos defectuosos serán reemplazados sin cargo.

Para más detalles sobre la cobertura de la garantía y como reemplazar el producto en forma gratuita, visite el sitio Web: www.craftsman.com

Esta garantía no cubre la aguja para inflar, la cual es una parte que puede sufrir deterioro por desgaste con el uso normal durante el período de vigencia de la garantía.

Esta garantía quedará anulada si este producto es alguna vez utilizado en aplicaciones comerciales o rentado a otra persona.

Esta garantía le concede derechos legales específicos, y usted podría también tener otros derechos que varían de un Estado a otro.

Sears Brands Management Corporation, Hoffman Estates, IL 60179, E.U.A

PARTES DE REPUESTO

Si necesita repuestos de alguno de los accesorios para inflar, llame a este número y pregunte por el departamento de Servicio al cliente: 1-800-874-5771 (Válido en EUA)

REGLAS DE SEGURIDAD – DEFINICIONES

Este manual contiene información que es importante que usted conozca y comprenda. Esta información tiene como fin proteger SU SEGURIDAD y PREVENIR PROBLEMAS EN EL EQUIPO. Para ayudarle a reconocer esta información, usamos los símbolos mostrados abajo. Por favor, lea el manual y preste atención a estas secciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES

LA OPERACIÓN O EL MANTENIMIENTO INAPROPIADOS DE ESTE PRODUCTO PODRÍA GENERAR LESIONES GRAVES Y DAÑOS A LA PROPIEDAD. LEA Y COMPRENDA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE OPERACIÓN ANTES DE USAR ESTE EQUIPO.

ADVERTENCIA: El polvo proveniente del pulido, aserrado, molido, y taladrado eléctricos y de otras actividades relacionadas con la construcción, contiene compuestos químicos considerados (por el Estado de California) causantes de cáncer, defectos en el nacimiento u otros daños reproductivos. Algunos ejemplos de estos químicos son:

• El plomo de las pinturas a base de plomo.
• La sílice cristalina de los ladrillos, el cemento y otros productos para mampostería.
• El arsénico y el cromo provenientes de la madera para la construcción tratada con químicos.

El riesgo proveniente de estas exposiciones varía dependiendo de la cantidad de veces que usted realice este tipo de trabajo. Para reducir su exposición a estos compuestos químicos: trabaje en áreas bien ventiladas y con equipamiento de seguridad aprobado; siempre que use tales herramientas, utilice mascaras o respiradores de calce justo aprobados por la MSHA/NIOSH.

Siempre que use herramientas neumáticas, siga las precauciones básicas de seguridad para reducir el riesgo de sufrir lesiones personales.

• Sólo para usar con 12 V CC. Asegúrese de que el tomacorriente de 12 V CC de su vehículo esté libre de residuos de cenizas o suciedad. Un tomacorriente de 12 V CC sucio puede producir el sobrecalentamiento del Inflador y del cable de energía. El sobrecalentamiento puede producir daños a su Inflador /vehículo y podría causar daños o lesiones corporales. Desconecte la energía cuando no esté en uso.
• Este Inflador está diseñado para inflar los neumáticos de automóviles, neumáticos de bicicletas, llantas ATV, equipos deportivos, colchones de aire, juguetes de playa y otros inflables.
• No lo utilice para un fin distinto al del inflado. Si lo hace, puede causar daños o lesiones corporales.
• Precaución, permita al Inflador enfriar unos 10 minutos después de cada 10 minutos de operación continua.
• Después de usarlo, apague la energía.

• El Inflador no es un juguete. Manténgalo alejado de los niños en todo momento.

• No transporte el Inflador cargándolo de la manguera de aire o por el cable de alimentación ya que puede producirle daños.

• No deje el Inflador desatendido mientras que esta en operación.
• No infle en exceso. Por favor, siga las instrucciones del fabricante para el elemento que está inflando.
• Mantenga el Inflador lejos de las zonas/ líquidos inflamables en todo momento.
• No utilice el Inflador en zonas húmedas o mojadas.
  • Opere el Inflador sólo con los accesorios que se incluyen
• UTILICE GAFAS DE SEGURIDAD. Utilice también máscara para protegerse del polvo si está trabajando en un lugar polvoriento. Se recomienda que la batería de 12 V de su vehículo esté cargada completamente para obtener mejor rendimiento de su Inflador. Si la batería del vehículo esta baja, el Inflador no funcionará en su nivel de salida máxima.
• Para obtener los mejores resultados y mayor potencia, se recomienda que utilice el Inflador CON EL MOTOR DE SU VEHÍCULO EN FUNCIONAMIENTO; si lo hace, esté absolutamente seguro hacerlo en una zona abierta, bien ventilada y NO DENTRO DE UN ESPACIO CERRADO, COMO UN GARAJE o pueden ocurrir lesiones corporales o asfixia que podrían provocar la muerte. PERMITA SIEMPRE UNA VENTILACIÓN ADECUADA. La mayoría de los tomacorrientes de 12 V CC de los vehículos funcionarán con el motor del vehículo apagado; no obstante, hay otros que necesitan que el motor esté encendido.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

La operación o el mantenimiento inapropiados de este producto podrían generar lesiones graves y daños a la propiedad. Lea y comprenda todas las advertencias e instrucciones de operación antes de usar este equipo.

PELIGRO

ADVERTENCIA: Riesgo de explosión o fuego

Que podría ocurrir	Como	prevenirlo
Es normal que los contactos eléctricos dentro del motor produzcan chispas.	Siempre opere el Inflador en áreas bien ventiladas, libres de materiales combustibles, gasolina o vapores de solventes.
Si las chispas eléctricas del Inflador hacen contacto con vapores inflamables, pueden encenderse, provocando un incendio o explosión.	Guarde los materiales inflamables en un lugar seguro lejos del Inflador.
La obstrucción de cualquiera de las aberturas de ventilación del Inflador causará un sobrecalentamiento importante y podría provocar un incendio.	Nunca apoye objetos contra o sobre el Inflador. Opere el Inflador en un área distante no menos de 30 cm. de cualquier pared u obstrucción que pudiera restringir el flujo de aire hacia las aberturas de ventilación. No opere la unidad en un área cerrada.
La operación de este producto supervisión podría resultar en lesiones personales o daños a la propiedad. Para reducir el riesgo de un incendio, nunca deje el Inflador funcionando sin supervisión.	Permanezca siempre atento al producto cuando esté operando. Desconéctelo siempre colocando el Interruptor ‘On/Off ‘en posición Off’ y desenchufando el cable de energía.

PELIGRO

ADVERTENCIA: Riesgo de estallido

Que podría ocurrir	Como
ADITAMENTOS Y ACCESORIOS:Si se excede la presión nominal máxima de aire de los accesorios, llantas, balones inflables, y otros ítems inflables, estos pueden explotar o volar en pedazos, lo que podría producir lesiones graves.	Siga las recomendaciones del fabricante del equipo y nunca exceda la presión nominal máxima permitida de los accesorios u otros ítems inflables.
Si se dejan inflando sin supervisión, tanto llantas, balones y juguetes, como otros ítems inflables, pueden inflarse rápidamente en exceso, a veces en cuestión de segundos, y provocar lesiones personales o daños a la propiedad.	Permanezca siempre atento cuando esté inflando llantas balones y juguetes inflables, y otros artículos inflables. Prepárese para detener el Inflador una vez que el ítem esté totalmente inflado, a veces en cuestión de segundos.

prevenirlo

PELIGRO

ADVERTENCIA: Riesgo de objetos voladores

Que podría ocurrir	Como
El chorro de aire del Inflador puede ocasionar lesiones en tejidos blandos o en la piel expuesta y puede propulsar mugre, astillas, partículas sueltas, y objetos pequeños a alta velocidad, lo que podría producir daños a la propiedad o lesiones personales.	Siempre use gafas de seguridad Z67.1 con protectores laterales, aprobadas por ANSI cuando use el Inflador.Nunca dirija el chorro de aire comprimido hacia ninguna parte de su cuerpo ni a otra persona o animal.Siempre apague el Inflador antes de hacer un mantenimiento o sujetar los accesorios.

prevenirlo

PELIGRO

ADVERTENCIA: Riesgo de aspiración

Que podría ocurrir

Como

El aire comprimido que sale directamente de su Inflador no es seguro para respirar.El chorro de aire puede contener monóxido de carbono, vapores tóxicos, o partículas sólidas provenientes del tanque.La aspiración de estos contaminantes puede producir lesiones graves o muerte.

El aire salido directamente del Inflador nunca debe ser usado como suministro de aire para consumo humano. Si se desea usar el aire producido por este Inflador para respiración, deberán instalarse filtros y equipos de seguridad apropiados en línea. Los filtros y equipos de seguridad en línea apropiados usados en conjunción con el Inflador deben tener capacidad para tratar el aire de acuerdo con todas las normas aplicables locales y federales antes de su consumo por humanos.

prevenirlo

PELIGRO

ADVERTENCIA: Riesgo de quemaduras

Que podría ocurrir	Como
Tocar las partes metálicas expuestas tales como la cabeza del Inflador o los tubos de salida, puede resultar en quemaduras graves.	Nunca toque partes metálicas expuestas del Inflador durante o inmediatamente después de la operación. El Inflador permanecerá caliente por varios minutos después de su operación. No intente tocar las cubiertas protectoras ni hacer un mantenimiento hasta que la unidad se haya enfriado.

prevenirlo

PELIGRO

ADVERTENCIA: Riesgo de partes móviles

Que podría ocurrir	Como
Las partes móviles tales como poleas, volantes, y correas pueden causar lesiones graves si tienen contacto con usted, sus ropas, cabellos sueltos, o joyas.	Nunca opere el Inflador si los protectores o cubiertas están dañados o fueron removidos.
Si intenta operar el Inflador con partes dañadas o faltantes o trata de reparar el Inflador con las cubiertas protectoras removidas puede exponerlo a las partes móviles y provocarle lesiones graves.	Cualquier reparación requerida en este producto deberá ser realizada por personal de un centro de servicio autorizado.

prevenirlo

PELIGRO

ADVERTENCIA: Riesgo de caída

Que podría ocurrir	Como
Un Inflador puede caer desde una mesa o mesada causando daños al Inflador y producir lesiones graves o muerte al operador.	Siempre opere el Inflador en una ubicación estable y segura para prevenir el movimiento accidental de la unidad. Nunca opere el Inflador sobre un techo u otra ubicación elevada.

prevenirlo

PELIGRO

ADVERTENCIA: Riesgo de operación insegura

Que podría ocurrir	Como	prevenirlo
La operación insegura de su Inflador producir lesiones graves o muerte a usted u otras personas.	Revise y comprenda todas las instrucciones y advertencias en este manual.Familiarícese con la operación y los controles del Inflador.Mantenga el área de operación libre de personas, mascotas y obstáculos.Mantenga a los niños alejados del Inflador en todo momento.No opere el producto si está fatigado o bajo influencia de alcohol o drogas. Manténgase alerta en todo momento.Nunca transgreda las especificaciones de seguridad de este producto.Equipe el área de operación con un extinguidor de fuego.No opere la máquina con partes faltantes, rotas, o no autorizadas.

PELIGRO

ADVERTENCIA: Riesgo de lesiones

- No dirija el chorro de aire hacia su cuerpo.

- Desconecte el circuito de alimentación de energía antes de reemplazar el fusible.

GUARDE ESTAS INSTRUCCIONES

GLOSARIO

Familiarícese con estos términos antes de operar la unidad.

SCFM: Pies cúbicos por minuto estándar; una unidad de medida de flujo de aire

PSIG: Calibre en libras por pulgada cuadrada; una unidad de medida de presión.

Certificación de Normas: Los productos que muestran una o más de las siguientes marcas: UL, CUL, ETL, CETL, han sido evaluados por laboratorios independientes de normas de seguridad certificados por OSHA y satisfacen los estándares de seguridad UL correspondientes.

ACCESORIOS

Esta unidad incluye los siguientes accesorios:

Aguja para inflar: Se usa para inflar balones deportivos.

Adaptador pequeño: Se sujeta directamente al Adaptador Universal de la Válvula de Conexión Rápida para inflar ítems pequeños tales como colchones y balones de playa

Adaptador de Válvula Presta: Se usa para inflar ruedas de bicicletas de alto rendimiento.

ENSAMBLADO

Contenido de la caja Para remover el Inflador de la caja

- 1 Inflador equipado con manguera de aire de caucho, Adaptador Universal de la Válvula de Conexión Rápida incorporado e indicador de presión.

1. Agarre el Inflador por el asidero y levántelo para sacarlo de la caja.

2. Remueva todo el empaque del Inflador y deséchelo.

• 1 Aguja para inflar

• 1 Adaptador pequeño

• 1 Adaptador de Válvula Presta

OPERACIÓN

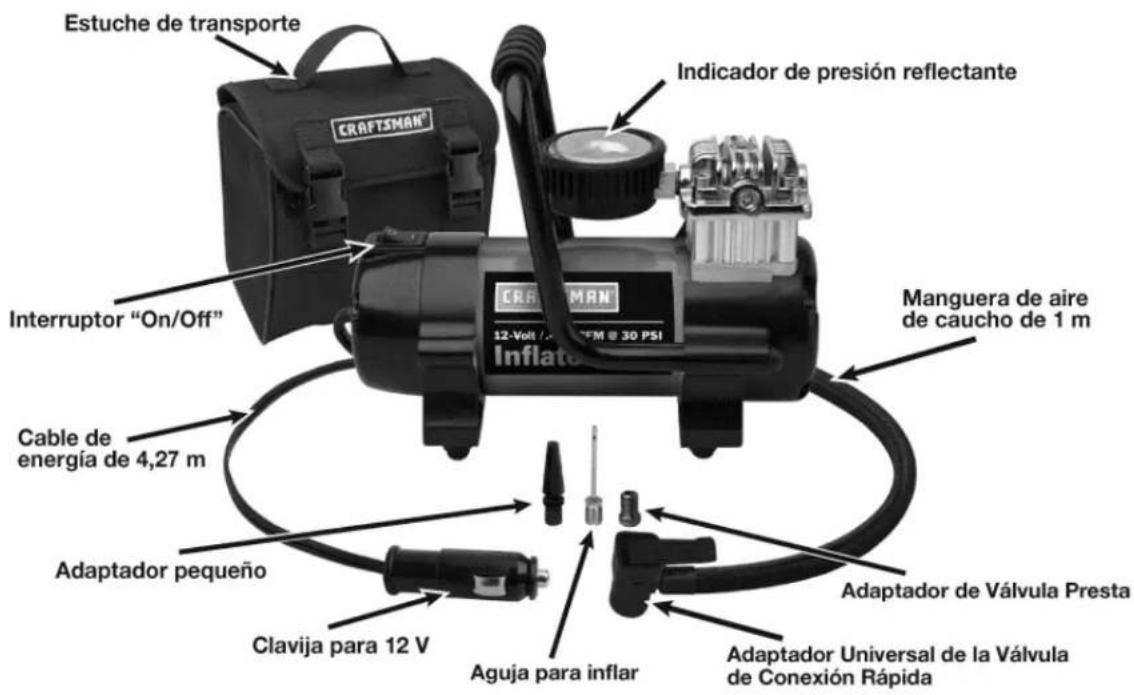

Conozca su Inflador

LEA ESTE MANUAL DEL DUEÑO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU UNIDAD.

Compare la ilustración con su unidad para familiarizarse con la ubicación de varios controles y ajustes. Guarde este manual para consultas futuras.

Estuche de transporte CRAFTSMAN® Interruptor "On/Off" Cable de energía de 4,27 m Adaptador pequeño Clavija para 12 V Indicador de presión reflectante Manguera de aire de caucho de 1 m Adaptador Universal de la Válvula de Conexión Rápida Adaptador de Válvula Presta

Descripción de Operación

Interruptor 'On/Off': Se usa para encender y apagar el Inflador.

Indicador de presión reflectante: Proporciona la lectura de presión en PSI.

Adaptador Universal de la Válvula de Conexión Rápida: Se usa con válvulas estándar de llantas y con los accesorios incluidos con el Inflador.

Aguja para inflar: Se sujeta directamente al Adaptador Universal de la Válvula de Conexión Rápida para inflar balones deportivos.

Adaptador de Válvula Presta: Se usa para inflar ruedas de bicicletas de alto rendimiento.

Adaptador pequeño: Se sujeta directamente al Adaptador Universal de la Válvula de Conexión Rápida para inflar balsas inflables pequeñas y balones de playa.

ADVERTENCIA: Riesgo de estallido.

Si se dejan inflando sin supervisión, tanto llantas, balones y juguetes, como otros ítems inflables, pueden inflarse rápidamente en exceso, a veces en cuestión de segundos, y provocar lesiones personales o daños a la propiedad.

OPERACIÓN

Para inflar llantas de vehículos y bicicletas:

1. Remueva el Inflador de transmisión directa de 12 V del Estuche de transporte y colóquelo sobre una superficie plana.
2. Conecte el Adaptador Universal de la Válvula de Conexión Rápida a la válvula de aire, presionando la palanca de trabado de la válvula para asegurar la conexión.
3. Conecte el cable de energía de 12 V en el tomacorriente de 12 V CC.
4. Encienda el Inflador moviendo el interruptor On/Off a la posición "On". Supervise el indicador de PSI para llenar el ítem hasta la presión deseada. Una vez alcanzada la presión de aire deseada, apague el Inflador moviendo el interruptor On/Off a la posición "Off".
5. Remueva la manguera de aire de la válvula de aire de su llanta levantando la palanca de trabado de la Válvula del Inflador.
6. Desenchufe el cable de energía de 12 V del el tomacorriente de 12 V CC.
7. Espere a que el Inflador se enfríe.
8. Regrese el Inflador de transmisión directa de 12 V al estuche de transporte. Guarde los accesorios en el estuche de transporte.

ADVERTENCIA:

Riesgo de objetos voladores /estallido: Si una llanta se infla en exceso, puede estallar, o la válvula roscada podría salir disparada del vástago transformándose en un proyectil. Use un indicador de presión externo para asegurar una lectura de presión exacta, ya que indicador de presión de esta unidad es para usar solo como referencia.

Para inflar balones deportivos, colchones de aire,etc.:

1. Remueva el Inflador de transmisión directa de 12 V del Estuche de transporte y colóquelo sobre una superficie plana.
2. Seleccione el accesorio de inflado apropiado e insértelo en el Adaptador Universal de la Válvula de Conexión Rápida y presione la palanca de trabajo de la válvula para asegurar la conexión.
3. Conecte el cable de energía de 12 V en el tomacorriente de 12 V CC.
4. Inserte el accesorio de inflado en el ítem que desea inflar.
5. Encienda el Inflador moviendo el interruptor On/Off a la posición "On". Inflé el ítem hasta la presión de aire deseada, y apague el Inflador moviendo el interruptor On/Off a la posición "Off".
6. Remueva el accesorio de inflado del ítem una vez inflado.
7. Remueva el accesorio de inflado del Adaptador Universal de la Válvula de Conexión Rápida, levantando la palanca de trabajo.
8. Desenchufe el cable de energía de 12 V del el tomacorriente de 12 V CC.
9. Espere a que el Inflador se enfrié.
10. Regrese el Inflador de transmisión directa de 12 V al estuche de transporte. Guarde los accesorios en el estuche de transporte.

ADVERTENCIA: Riesgo de estallido.

La mayoría de los balones deportivos aún sin aire, se llenan en menos de 10 segundos. Observe los balones deportivos cuidadosamente mientras los infla; no los infle en exceso.

ADVERTENCIA: Riesgo de estallido.

La presión de aire excesiva genera un riesgo peligroso de estallido. Consulte la presión nominal máxima permitida por el fabricante de los objetos a inflar. Siga cuidadosamente las instrucciones.

MANTENIMIENTO

Limpieza

1. Coloque el Interruptor 'On/Off' en posición 'Off' y desenchufe la clavija.
2. Limpie el plástico exterior y las partes metálicas con un paño húmedo. No permita el ingreso de agua o humedad a las partes móviles internas.
3. Cualquier otro tipo de servicio deberá ser realizado por un representante de servicio calificado.

GUÍA PARA SOLUCIONAR PROBLEMAS

ADVERTENCIA: Riesgo de operación insegura. Al reparar el inflador se verán expuestas las partes eléctricas, móviles, y las fuentes de aire comprimido. Por lo que pueden producirse lesiones personales. Desenchufe el inflador antes de intentar una reparación.

PROBLEMA	CAUSA	CORRECCIÓN

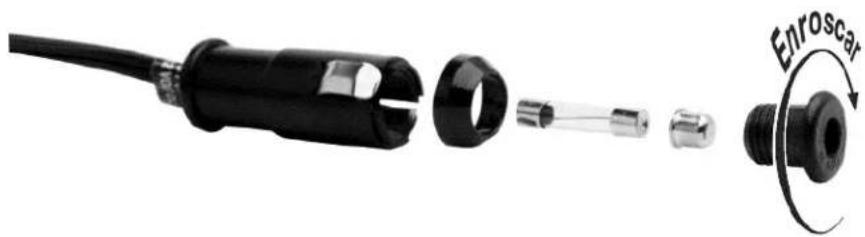

El motor no arranca Fusible quemado	Falla en el motor	Revise el extremo del fusible en la clavija de 12 V. Vea el diagrama debajo.Revise el fusible del tomacorriente de 12 V del automóvil.Llame al 1-800-874-5771 ( Válido en EUA)

Máx. Salida en PSI	130 PSI
Amperaje de trabajo a 32 PSI		11A
Amperaje Máx.	15A
SCFM a 30 PSI	0,40

75122

CRAFTSMAN®
