MANUAL DE USUARIO WN54G1X0 SIEMENS

Risco de superficie danificada!

Consejos de reparación - Lavadora-secadora

En relación con este documento 234

1.1 Información importante 234
1.1.1 Finalidad 234

1.2 Explicación de símbolos generales.... 234

1.2.1 Niveles de peligrosidad 234

1.2.2 Símbolos de peligro 234

1.2.3 Estructura de las advertencias.... 235

1.2.4 Símbolos generales 235

Seguridad.... 236

2.1 Instrucciones generales de seguridad.... 236

2.1.1 Todos los aparatos electrodomésticos.... 236

Herramientas y auxiliares.... 237

Reparación 238

4.1 Sustituir la tapa de la base 238

4.1.1 Retirar la tapa de la base.... 238

4.1.2 Montar la tapa de la base 238

4.2 Sustituir el panel frontal.... 239

4.2.1 Extraer el panel frontal 239

4.2.2 Montar el panel frontal.... 239

4.3 Sustituir la puerta 240

4.3.1 Extraer la puerta 240

4.3.2 Montar la puerta.... 240

4.4 Sustituir la junta de la puerta 241

4.4.1 Extraer la junta de la puerta.... 241

4.4.2 Montar la junta de la puerta 242

4.5 Sustituir la bisagra de la puerta 243

4.5.1 Desmontar la bisagra de la puerta.... 243

4.5.2 Montar la bisagra de la puerta.... 243

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Nivel de peligro Significado
⚠ PELIGRO	Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves.
⚠ ADVERTENCIA	Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves.
⚠ PRECAUCIÓN	Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve.
ATENCION	Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales.

Tabla 1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Símbolo de peligro Significado
	Advertencia general
	Peligro de lesiones por corriente eléctrica
	Riesgo de explosión
	Peligro de lesiones a causa de cortes

En relación con este documento

Símbolo de peligro Significado
		Peligro de lesiones por aplastamiento
		Peligro de lesiones por superficies calientes
		Peligro a causa de campos magnéticos de gran potencia
		Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
	Identificación de una indicación especial (texto y/o gráfico)

			Identificación de un consejo simple (solo texto)
			Identificación de un enlace a un video tutorial
			Identificación de una herramienta requerida
			Identificación de una condición previa (prerrequisito)
[IMAGE]			Identificación de una condición (si ..., entonces ...)
			Identificación de un resultado
[Iniciar] Identificación de una tecla o botón
[00123456] Identificación de un número de material
Estado Identificación del texto / ventana mostrado (en el display del aparato)

Tabla 3: Símbolos generales

Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión!

■ ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
■ Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

¡Riesgo de lesiones debido a bordes afilados!

■ Usar guantes de protección.

Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles

■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.

¡Riesgo para la seguridad/el funcionamiento del aparato!

- Utilizar únicamente los repuestos originales.

¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!

■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.

Herramientas y auxiliares

Designacion Detalles Imagenes
Herramienta auxiliar[15000155]	Herramienta para aflojar piezas de plástico
Destomillador Torx T20 con orificio de centrado[00340764]	100 mm, para tornillos de seguridad
Llave dinamométrica[15000441]	Llave dinamométrica 20 - 100 Nm
Destomillador plano[00340854]	Punta 3,5 mm x 0,6 mm x 100 mm, Protección aislamiento 1000 V AC
Destomillador plano[00340855]	Punta 5,5 mm x 1,0 mm x 125 mm, Protección aislamiento 1000 V AC
Alicates de punta fina curvada[00341269]	Longitud 200 mm

Designacion Detalles Imagenes
Alicates corte diagonal[00342182]	Longitud: 200 mm
Llave combinada[00340811]	Medida llave 10°mm, M6
Combination wrench[00340814]	Medida llave 13°mm, M8
Llave combinada[00340817]	Medida llave 17 mm, M10
Llave combinada[15000459]	Medida llave 16°mm, M10

Reparación

4.1 Sustituir la tapa de la base

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.

4.1.1 Retirar la tapa de la base

1. Retirar la manguera de desagüe.
2. Retirar la tapa de desagüe.
3. Retirar la tapa de la base.

1. Desenganchar la manguera.
2. Retirar los tornillos.
3. Soltar el elemento de sujeción.
4. Retirar la tapa de la base.

4.1.2 Montar la tapa de la base

▶ Montar en orden inverso.

Reparación

4.2 Sustituir el panel frontal

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado el compartimento para detergente.
Se ha retirado el panel de control.
Se ha retirado la puerta.
Se ha retirado la junta de la puerta.
Se ha retirado la tapa de la base. → 238

4.2.1 Extraer el panel frontal

PRECAUCIÓN

¡Bordes de la carcasa cortantes!

Peligro de cortes

Usar guantes de seguridad.

1.

PRECAUCIÓN

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga.

ATENCION

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Daños en otras partes del aparato o en el domicilio del consumidor, p. ej., en la parte inferior.

▶ Asegure el componente para que no se caiga.

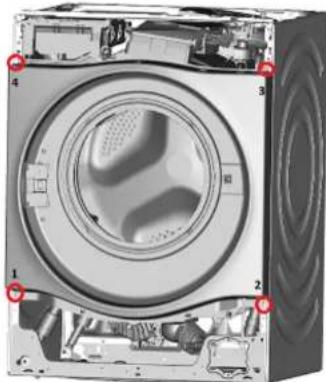

Retirar los tornillos según el siguiente orden (1-2-3-4).

1. Retirar el panel frontal.

4.2.2 Montar el panel frontal

▶ Montar en orden inverso.

Reparación

4.3 Sustituir la puerta

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.

4.3.1 Extraer la puerta

▶ 1. Retirar los dos tornillos (1).
2. Abrir los elementos de sujeción con un destornillador plano (2).

4.3.2 Montar la puerta

▶ Montar en orden inverso.

Reparación

4.4 Sustituir la junta de la puerta

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado el compartimento para detergente.
Se ha retirado la puerta.
Se ha retirado la tapa de la base.→238

4.4.1 Extraer la junta de la puerta

1.

PRECAUCIÓN

¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga.

ATENCION

¡Riesgo de que se calgan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p. ej., en la parte inferior.

Asegure el componente para que no se caiga.

Retirar los tornillos según el siguiente orden (1-2-3-4).

1. Aflojar los tornillos en la parte posterior del aparato.
2. Quitar la tapa superior.
3. Abrir los elementos de sujeción del panel de control en la parte superior y el lado derecho.
4. Desmontar el panel de control.
5. Desmontar el soporte de la iluminación del tambor en la parte superior.
6. Aflojar los tornillos de la carcasa del compartimento.

8.

ATENCION

¡Riesgo de daños en la superficie!

La superficie del aparato puede sufrir arañazos si se utilizan las herramientas incorrectas.

Utilizar únicamente herramientas de plástico para sustituir el anillo de fijación.

Desmontar el anillo de fijación de la junta con una herramienta de plástico.

1. Quitar la junta de la puerta del panel frontal.
2. Abrir el conector de cable del cierre de la puerta.

Reparación

1. Retirar el panel frontal.

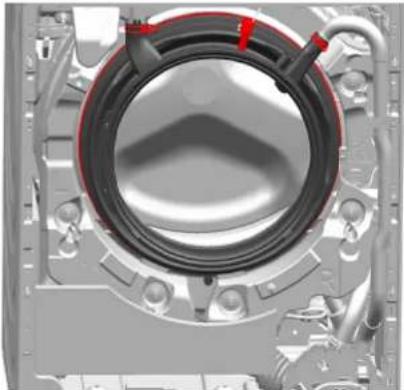

2. Aflojar todas las conexiones de manguera.

1. Retirar la junta de la puerta.

4.4.2 Montar la junta de la puerta

▶ Montar en orden inverso.

Reparación

4.5 Sustituir la bisagra de la puerta

PRECAUCIÓN

¡Zona de bisagra abierta!

Aplastamiento / atrapamiento de dedos

▶ No acceder a la zona de la bisagra.

- Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado el compartimento para detergente.
Se ha retirado la puerta.
Se ha retirado la junta de la puerta.
Se ha retirado la tapa de la base.→238
Se ha retirado el panel frontal.

4.5.1 Desmontar la bisagra de la puerta

1. Retirar los dos tornillos.
2. Retirar la bisagra de la puerta.
