Tämä asiakirja 80

1.1 Tärkeitä tietoja....80
1.1.1 Tarkoitus 80
1.2 Symboleiden merkitys....80
1.2.1 Vaaratasot....80
1.2.2 Varoitusmerkit 80
1.2.3 Varoitusten rakenne 81
1.2.4 Yleiset symbolit....81

Turvallisuus....82

2.1 Yleiset turvallisuusohjeet....82

2.1.1 Kaikki kotitalouskoneet....82

Työkalut ja apuvälineet....83

Korjaus....84

4.1 Alaosan suojuksen vaihtaminen 84

4.1.1 Alaosan suojuksen poistaminen....84
4.1.2 Alaosan suojiksen asennus 84

4.2 Etupaneelin vaihtaminen....85

4.2.1 Etupaneelin poistaminen 85
4.2.2 Etupaneelin asentaminen 85

4.3 Luukun vaihtaminen 86

4.3.1 Luukun poistaminen 86
4.3.2 Luukun asennus 86

4.4 Luukun tiivisteen vaihtaminen....87

4.4.1 Luukun tiivisteen poistaminen 87
4.4.2 Luukun tiivisteen asennus 88

4.5 Luukun saranan vaihtaminen 89

4.5.1 Luukun saranan poistaminen 89
4.5.2 Luukun saranan asennus 89

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
	VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
	VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
	HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!		Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

▶ Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yl. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
[Käynnistä] Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

■ Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.

■ Estä painavien komponenttien putoaminen.

- Älä koske liikkuviiin komponentteihin.

Laitteen turvallisuudelle/toiminnalle aiheutuva riski!

■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riskil!

- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Lisätyökalu[15000155]	Työkalu, jota käytetään muoviosien irrottamiseen
Torx T20 - ruuvimeisseli, reiällinen[00340764]	100 mm, ruuveille lukituksella
Momenttiavain[15000441]	Momenttiavain 20 - 100 Nm
Uraruuvimeisseli[00340854]	Terä 3,5 mm x 0,6 mm x 100 mm, suojaeristys 1000 V AC
Uraruuvimeisseli[00340855]	Terä 5,5 mm x 1,0 mm x 125 mm, suojaeristys 1000 V AC
Nokkapihdit, taivutetut[00341269]	Pituus 200 mm
Sivuleikkurit[00342182]	Pituus: 200 mm

Nimitys Yksityiskohdat Kuvat
Yhdistelmä kiintoavain [00340811]	Avainväli 10°mm, M6
Combination wrench [00340814]	Avainväli 13°mm, M8
Yhdistelmä kiintoavain [00340817]	Avainväli 17 mm, M10
Yhdistelmä kiintoavain [15000459]	Avainväli 16°mm, M10

Korjaus

4.1 Alaosan suojuksen vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

4.1.1 Alaosan suojuksen poistaminen

1. Poista tyhjennysletku.
2. Poista tyhjennysaukon suojus.
3. Poista alaosan suojus.

1. Napsauta letku irti.
2. Poista ruuvit.
3. Vapauta lukitusosa.
4. Poista alaosan suojus.

4.1.2 Alaosan suojuksen asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.2 Etupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Pesuainelokero on poistettu.
√ Ohjauspaneeli on poistettu.
Luukku on poistettu.
Luukun tiiviste on poistettu.
√ Alaosan suojus on poistettu.→84

4.2.1 Etupaneelin poistaminen

Terävät kotelon reunat!

Viiltovammat

Käytä suojakäsineitä.

1.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

▶ Estä komponentin putoaminen.

Poista ruuvit oikeassa järjestyksessä (1-2-3-4).

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.3 Luukun vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

4.3.1 Luukun poistaminen

1. Poista kaksi ruuvia (1).
2. Vapauta lukitusosat uraruuvimeisselillä (2).

4.3.2 Luukun asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Luukun tiivisteen vaihtaminen

Terävät kotelon reunat!

Viiltovammat

Käytä suojakäsineitä.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

Estä komponentin putoaminen.

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

▶ Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Pesuainelokero on poistettu.
Luukku on poistettu.
√ Alaosan suojus poistettu.→84

4.4.1 Luukun tiivisteen poistaminen

1.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski! Loukkaantuminen putoavien osien vuoksi.

Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski! Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

Estä komponentin putoaminen.

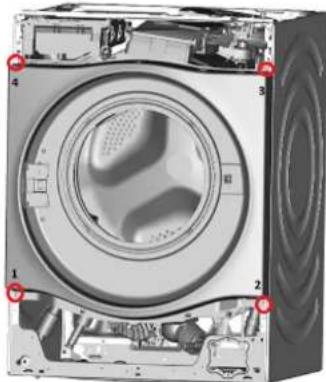

Poista ruuvit oikeassa järjestyksessä (1-2-3-4).

1. Avaa ruuvit koneen takana.

2. Poista työtaso.

3. Vapauta ohjauspaneelin lukitusosat ylhäällä ja oikealla reunalla.

4. Poista ohjauspaneeli.

5. Poista rummun lampunpidike yläosasta.

6. Avaa annostelukotelon ruuvit.

8.

HUOMIO!

Pinnan vaurioitumisen riski!

Koneen pinta voi naarmuuntua, jos käytetään vääriä työkaluja.

Käytä kiristysrenkaan vaihtamiseen vain muovisia työkaluja.

Poista kiristysrengas tiivisteestä muovisella työkalulla.

1. Irrota luukun tiiviste etupaneelista.

2. Irrota kaapeliliitin luukun lukitsimesta.

3. Poista etupaneeli.

Korjaus

1. Irrota kaikki letkuliitännät.

4.4.2 Luukun tiivisteen asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.5 Luukun saranan vaihtaminen

Avoin saranan alue!

Sormien murskautuminen / jääminen väliin

- Älä koske saranan alueelle.

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Pesuainelokero on poistettu.
Luukku on poistettu.
Luukun tiiviste on poistettu.
√ Alaosan suojus poistettu.→84
√ Etupaneeli on poistettu.

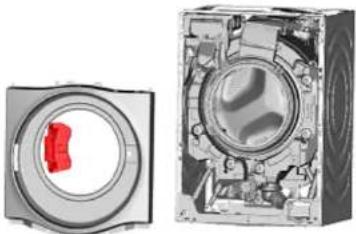

4.5.1 Luukun saranan poistaminen

1. Poista kaksi ruuvia.
2. Poista luukun sarana.

4.5.2 Luukun saranan asennus

- Asenna vastakkaisessa järjestyksessä.
