INSTRUKCJA OBSŁUGI WN54G1X0 SIEMENS

Wskazówki naprawy - Pralkosuszarka

Informacje dotyczące dokumentu 179

1.1 Ważne informacje.... 179

1.1.1 Cel dokumentu 179

1.2 Objąśnienie symboli ostrzegawczych.... 179

1.2.1 Oznaczenie poziomów niebezpieczeństwa 179

1.2.2 Symbole ostrzegawcze 179

1.2.3 Budowa ostrzeżeń 180

1.2.4 Ogólne symbole.... 180

Bezpieczeństwo.... 181

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 181

2.1.1 Wszystkie sprzęty gospodarstwa domowego 181

Narzędzia i pomoce techniczne.... 182

Naprawy....183

4.1 Wymiana pokrywy dolnej 183
4.1.1 Demontaż pokrywy dolnej.... 183
4.1.2 Montaż pokrywy dolnej.... 183
4.2 Wymiana ściany przedniej.... 184
4.2.1 Demontaż ściany przedniej.... 184
4.2.2 Montaż ściany przedniej 184
4.3 Wymiana drzwi....185
4.3.1 Demontaż drzwi 185
4.3.2 Montaż drzwi 185
4.4 Wymiana uszczelki drzwi 186
4.4.1 Demontaż uszczelki drzwi 186
4.4.2 Montaż uszczelki drzwi.... 187
4.5 Wymiana zawiasu drzwi.... 188
4.5.1 Demontaż zawiasu drzwi.... 188
4.5.2 Montaż zawiasu drzwi 188

i Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
[KZW6]		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[00241]		Identyfikacja prostej wskazówki (tylko tekst)
[00781]		Identyfikacja linku do pliku wideo
[00931]		Identyfikacja narzędzi
[00932]		Identyfikacja wstępnych warunków
[00933]		Identyfikacja warunku (jeżeli)
[00935]		Identyfikacja rezultatu
Start Identyfikacja przycisku
[00123456] Identyfikacja numeru materiału
Status Identyfikacja wyświetlanego tekstu /		komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
- Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Narzędzie pomocnicze[15000155]	Narzędzie do poluzowania plastikowych części
Śrubokręt typu Torx T20 z gniazdem [00340764]	100 mm, do wkrętów z trzpie-niem zabezpieczającym
Klucz dynamome-tryczny[15000441]	Klucz dynamometryczny 20 - 100 Nm
Śrubokręt z koń-cówką płaską [00340854]	Końcówka 3,5 mm x 0,6 mm x 100 mm, izolacja ochronna 1000 V AC
Śrubokręt z koń-cówką płaską [00340855]	Końcówka 5,5 mm x 1,0 mm x 125 mm, izolacja ochronna 1000 V AC
Szczypce wydłużo-ne, wygięte [00341269]	Długość 200 mm
Szczypce z nożami bocznymi [00342182]	Długość: 200 mm

Przeznaczenie Detale Zdjęcia
Klucz płasko-oczkowy[00340811]	Rozmiar klucza 10°mm, M6
Combination wrench[00340814]	Rozmiar klucza 13°mm, M8
Klucz płasko-oczkowy[00340817]	Rozmiar klucza 17 mm, M10
Klucz płasko-oczkowy[15000459]	Rozmiar klucza 16°mm, M10

Naprawy

4.1 Wymiana pokrywy dolnej

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.

4.1.1 Demontaż pokrywy dolnej

1. Odłączyć wąż odpływowy.
2. Zdjąć pokrywę odpływu.
3. Zdjąć pokrywę dolną.

1. Wyjąć wąż z zatrzasków.
2. Odkręcić śruby.
3. Zwolnić zatrzask.
4. Zdjąć pokrywę dolną.

4.1.2 Montaż pokrywy dolnej

▶ Montaż w odwrotnej kolejności.

Naprawy

4.2 Wymiana ściany przedniej

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Dozownik detergentu został wyjęty.
√ Panel przedni został zdemontowany.
Drzwi zostały zdemontowane.
Została wyjęta uszczelka drzwiczek.
Pokrywa dolna została zdemontowana.→183

4.2.1 Demontaż ściany przedniej

⚠ WAŻNE

Ostre krawędzie obudowy!

Rany cięte

Zawsze używaj rękawic ochronnych.

1.

⚠ WAŻNE

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części

Zabezpieczyć część przed spadnięciem.

UWAGA!

Niebezpieczeństwo spadnięcia części po wykręcenu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Wykręcić śruby w podanej kolejności (1-2-3-4).

1. Zdjąć ścianę przednią.

4.2.2 Montaż ściany przedniej

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana drzwi

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.

4.3.1 Demontaż drzwi

1. Odkręcić dwie śruby (1).
2. Zwolnić zatrzaski śrubokrętem z płaską końcówką (2).

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana uszczelki drzwi

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Dozownik detergentu został wyjęty.
Drzwi zostały zdemontowane.
Pokrywa dolna została zdemontowana.→183

4.4.1 Demontaż uszczelki drzwi

1.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

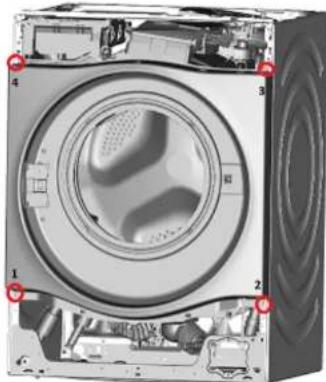

Wykręcić śruby w podanej kolejności (1-2-3-4).

1. Wykręcić śruby z tyłu urządzenia.
2. Zdjąć blat roboczy.
3. Zwolnić zatrzaski panelu przedniego u góry i z prawej strony.
4. Zdjąć panel przedni.
5. Wyjąć górny uchwyt oświetlenia bębna.
6. Wykręcić śruby obudowy dozownika.

8.

Niebezpieczeństwo uszkodzenia powierzchni!

Użycie nieodpowiednich narzędzi może porysować powierzchnię urządzenia.

- Do wymiany pierścienia naprężającego używać tylko plastikowych narzędzi.

Wyjąć pierścień napreżający z uszczelki, używając plastikowego narzędzia.

1. Wyjąć uszczelkę drzwiczek ze ściany przedniej.
2. Odłączyć złącze kabla od zamka drzwiczek.
3. Zdjąć ścianę przednią.

Naprawy

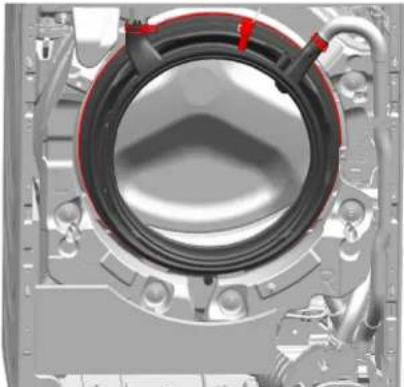

1. Rozłączyć wszystkie połączenia węży.

1. Wyjąć uszczelkę drzwiczek.

4.4.2 Montaż uszczelki drzwi

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana zawiasu drzwi

Odsłonięty zawias!

Zmiazdżenie / uwiezienie palca

▶ Nie wkładać rąk pod zawiasy.

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Dozownik detergentu został wyjęty.
Drzwi zostały zdemontowane.
Została wyjęta uszczelka drzwiczek.
Pokrywa dolna została zdemontowana.→183
Ściana przednia została zdemontowana.

4.5.1 Demontaż zawiasu drzwi

1. Wykręcić dwie śruby.
2. Wyjąć zawias drzwiczek.

4.5.2 Montaż zawiasu drzwi

▶ Montaż w odwrotnej kolejności

4.4.1 Odoberanie tesnenia dverí

1.

1. Odoberte tesnenie dveri.

4.4.2 Montáž tesnenia dverí
