MANUAL DE USUARIO Titus Blumfeldt

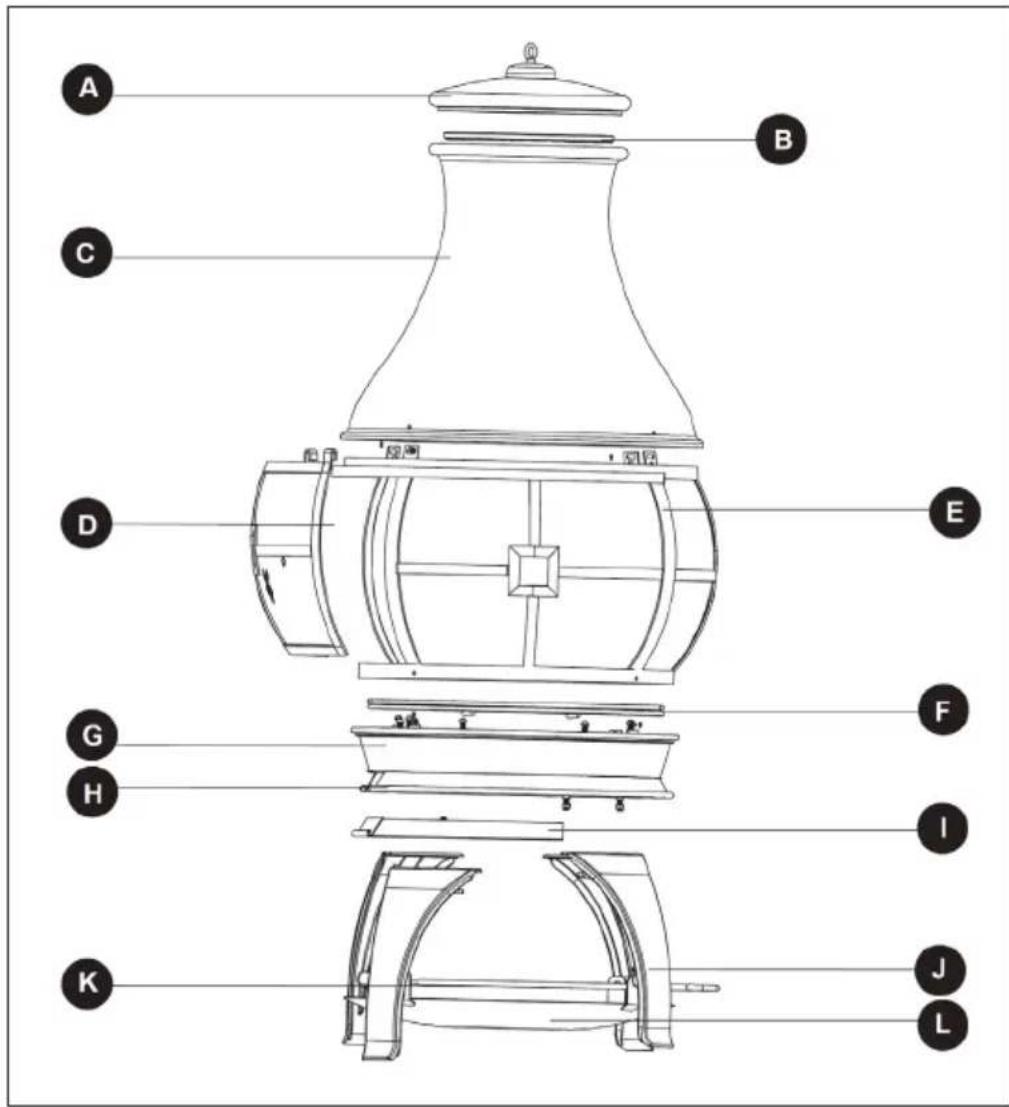

Estimado cliente, Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el n de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto: ÍNDICE Indicaciones de seguridad 34 Vista general del aparato 35 Piezas pequeñas 36 Montaje 36 Limpieza y cuidado 40 FABRICANT ET IMPORTATEUR (UK) Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Importateur pour la Grande Bretagne : Chal-Tec UK limited Unit 6 Riverside Business Centre Brighton Road Shoreham-by-Sea BN43 6RE United Kingdom34

INDICACIONES DE SEGURIDAD

ADVERTENCIA Riesgo de as xia. La chimenea de jardín está concebida para utilizarse únicamente en el exterior. No debe utilizarse en un edi cio, garaje o área cerrada. Se pueden crear humos tóxicos y provocar as xia.La cheminée ne convient pas à un usage commercial.

• La chimenea no está diseñada para nes comerciales.

• Solamente un adulto debe operar la chimenea. Mantenga a niños y mascotas a una distancia segura.

• No utilice gasolina, alcohol, gasolina para encendedores ni otros líquidos explosivos para encender la chimenea.

• Utilice la chimenea únicamente después de haberla montado completamente y comprobado que todas sus piezas están correctamente atornilladas.

• No instale la chimenea en super cies hechas de madera u otros materiales in amables.

• Vacíe la chimenea después de cada uso. Deje una capa na de cenizas para proteger el fondo. Retire las cenizas cuando las brasas se hayan apagado y la chimenea se haya enfriado.

• No toque la chimenea hasta que se haya enfriado; utilice guantes resistentes al calor durante el manejo de la misma.

• Guarde la chimenea después de que se haya enfriado y haya retirado las cenizas.

• Utilice siempre utensilios y guantes resistentes al calor cuando añada el material combustible o mueva la chimenea.

• No deje la chimenea sin supervisión cuando está encendida.

• Durante el uso, puede salir brasa muy caliente de la chimenea.

• No llene en exceso la chimenea con material de combustión. Añada más material combustible cuando el fuego se está apagando. Si una parte del cuenco para fuego se ilumina en rojo, signi ca que está lleno en exceso.

• No ponga el material combustible directamente en el fondo de la chimenea.

• No coloque el material combustible cerca de las paredes de la chimenea, ya que las altas temperaturas las podrían dañar.

• No inhale el humo y evite que entre en contacto con sus ojos.

• Examine la chimenea antes de cada uso para detectar cualquier deterioro.

• La super cie de metal puede decolorarse un poco por el uso.35

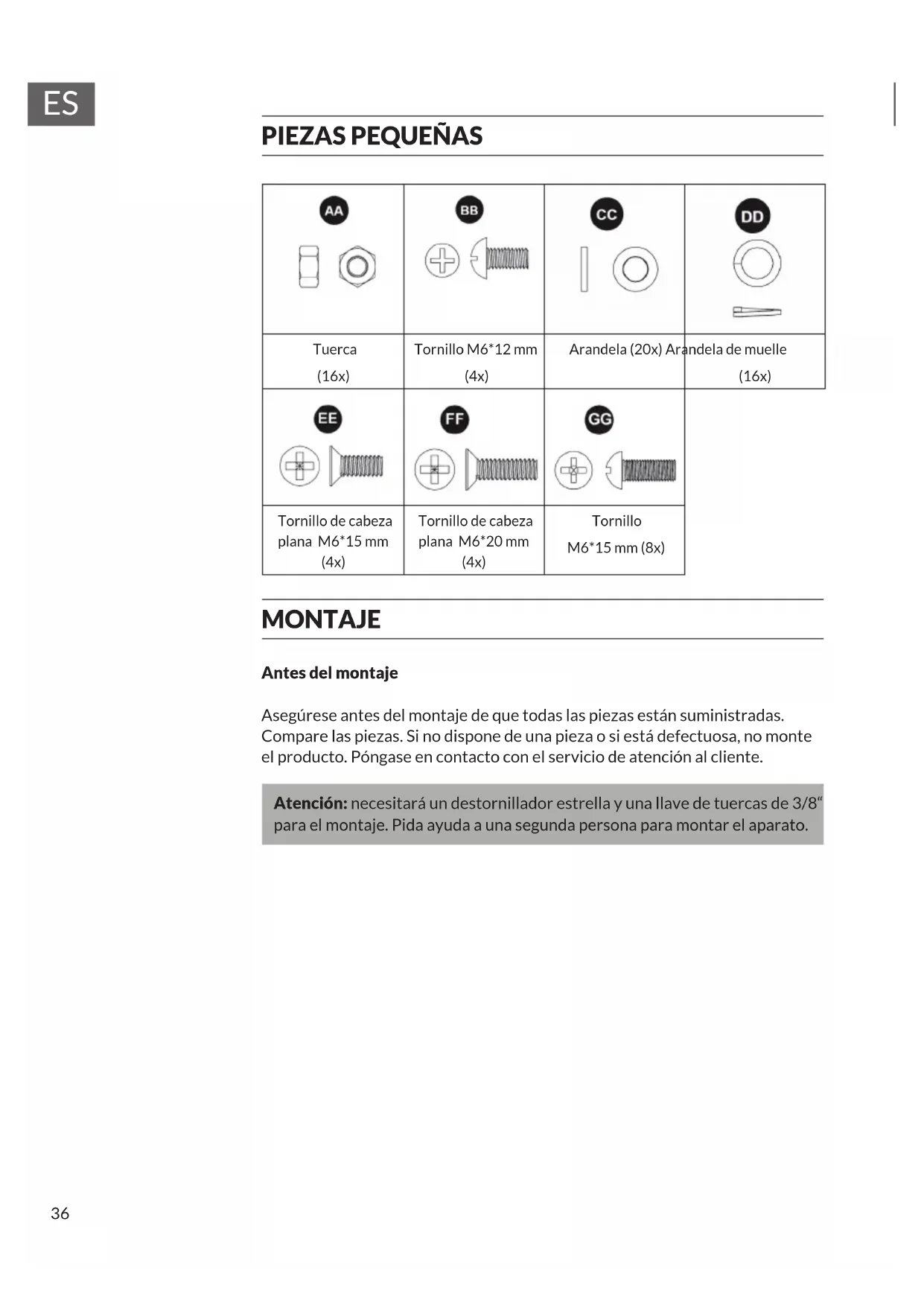

Tuerca (16x) Tornillo M6*12 mm (4x) Arandela (20x) Arandela de muelle (16x) Tornillo de cabeza plana M6*15 mm (4x) Tornillo de cabeza plana M6*20 mm (4x) Tornillo M6*15 mm (8x) MONTAJE Antes del montaje Asegúrese antes del montaje de que todas las piezas están suministradas. Compare las piezas. Si no dispone de una pieza o si está defectuosa, no monte el producto. Póngase en contacto con el servicio de atención al cliente. Atención: necesitará un destornillador estrella y una llave de tuercas de 3/8“ para el montaje. Pida ayuda a una segunda persona para montar el aparato.37

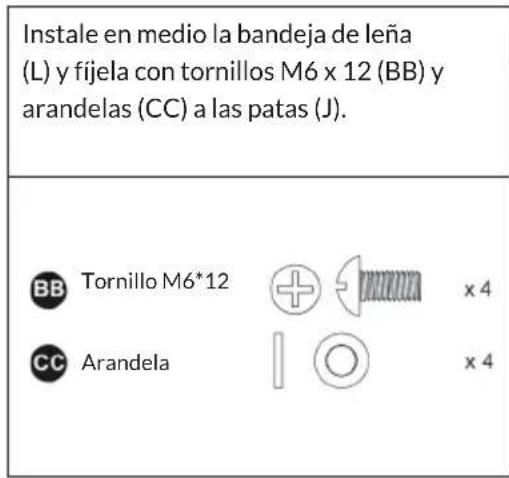

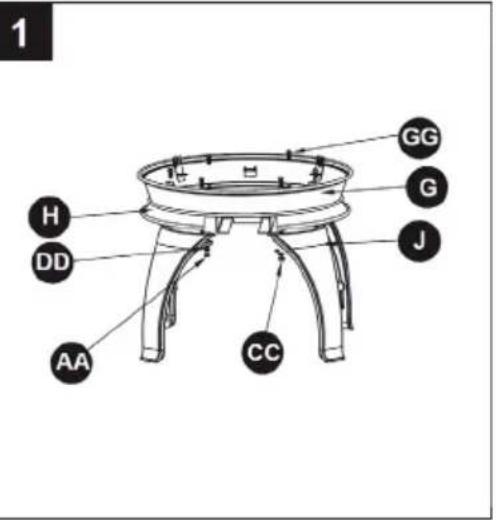

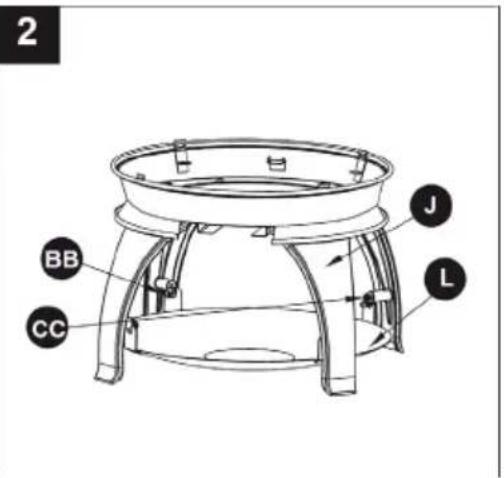

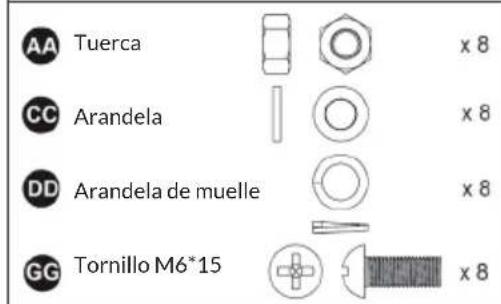

Montaje Monte la bandeja superior (G) y la bandeja inferior (H). Fije las patas (J) en la bandeja con tornillos M6 x 15 (GG), tuercas (AA), arandelas (CC) y arandelas de muelle (DD). Instale en medio la bandeja de leña (L) y fíjela con tornillos M6 x 12 (BB) y arandelas (CC) a las patas (J). Tuerca Arandela Arandela de muelle Tornillo M6*15 Tornillo M6*12 Arandela38

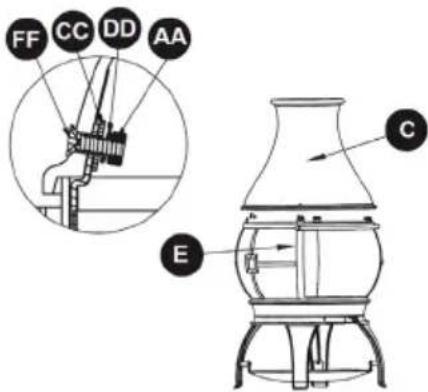

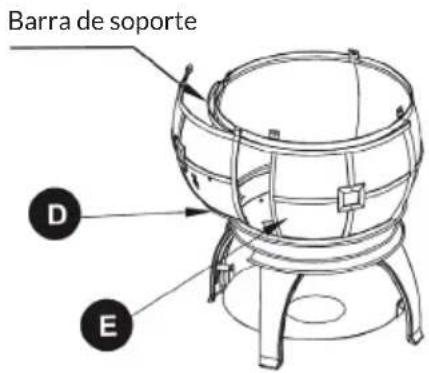

Alinee las placas protectoras (E) con la bandeja inferior (H). Fije las placas protectoras (E) con arandelas (CC), arandelas de muelle (DD), tuercas (AA) y tornillos M6 x 15 (EE) a la bandeja superior (G). Cuelgue la puerta (D) en la barra de soporte de las placas protectoras (E). Monte la chimenea (C) en la parte superior de las placas (E) con la ayuda de arandelas (CC), arandelas de muelle (DD), tornillos M6 x 20 (FF) y tuercas (AA). Tuerca Arandela Arandela de muelle Tornillo M6*15 Tuerca Arandela Arandela de muelle Tornillo M6*15 Barra de soporte39

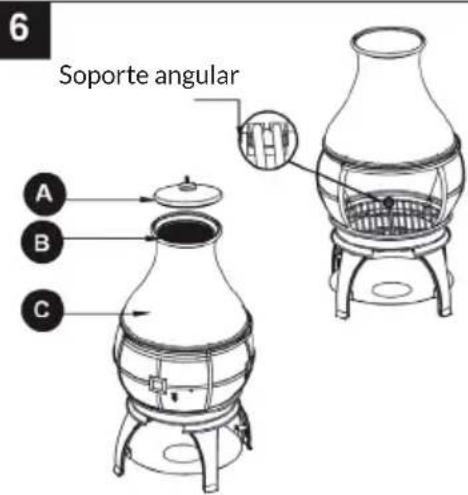

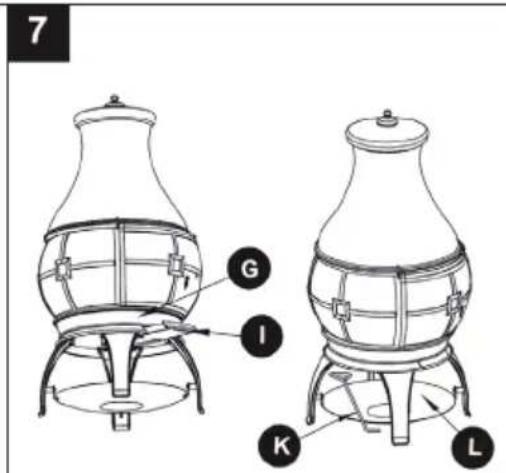

Coloque la rejilla de carbón (F) en la bandeja superior (G) y fíjela al soporte. A continuación, coloque la tapa de rejilla (B) y la tapa de chimenea (A) en la chimenea (C). Inserte la bandeja de cenizas (I) en el carril superior. Coloque el atizar (K) en la bandeja de leña (L). Encender el fuego Abra la puerta e introduzca haz de leña (aprox. 1,5 kg) en la rejilla de carbón. Atención: asegúrese de que la leña se encuentra en el centro de la rejilla y no en los bordes. Asegúrese de que la leña apilada no supere los 35 cm de altura. A continuación, inserte trocitos de madera ligeros y secos debajo del haz de leña y cierre la puerta. Soporte angular40

¡ATENCIÓN! ¡Riesgo de quemaduras! Deje que la chimenea se enfríe por completo antes de limpiarla o examinarla para detectar cualquier deterioro. Examinar la chimenea Inspeccione regularmente la chimenea para detectar posibles daños y, de este modo, garantizar la seguridad del producto y una mayor vida útil.

1. Inspeccione las asas para asegurar que están bien atornilladas.

2. Revise las piezas para detectar cualquier deterioro u oxidación.

3. Si detecta cualquier deterioro, repárelo antes de volver a utilizar la

• Compruebe que el fuego está completamente apagado si no utiliza más la chimenea.

• Asegúrese de que el fuego está completamente apagado y la chimenea enfriada antes de limpiar la bandeja de cenizas. Reúna las cenizas en la bandeja de cenizas, retire la bandeja y vacíela.

• Utilice un paño de algodón húmedo para retirar el hollín de la tapa de rejilla y la tapa de chimenea. Limpie regularmente la chimenea para asegurar una mayor vida útil. Atención: la super cie puede decolorarse después de varios usos.

• Limpie la chimenea después de que el fuego se haya apagado completamente y la chimenea se haya enfriado.

• No utilice limpiadores de horno o productos de limpieza abrasivos, ya que podría dañar la chimenea.

• Limpie el exterior con agua y un detergente para lavavajillas suave.

• Utilice un producto de limpieza a base de limón y un cepillo de nailon para eliminar manchas difíciles.41

Guardar la chimenea Atención: guarde la chimenea después de que el fuego se haya apagado completamente y la chimenea se haya enfriado.

• Retire las cenizas cuando el fuego se haya apagado y la chimenea, enfriado.

• Cubra la chimenea con una funda de PVC.

• Guarde la chimenea montada en un lugar fuera del alcance de los niños.

• Si no utiliza una funda, guarde la chimenea en un lugar seco.43
