MANUAL DE USUARIO HDB1153T ASKO

ES - ADVERTENCIAS DE SEGURIDAD 39

Instalación de la ayuda oculta entre la lavadora y la secadora (Hidden Helper) 40 Instalación de la ayuda oculta en el aparato (Hidden Helper) 41 Uso de la ayuda oculta (Hidden Helper) 42 Ajuste y fijación de la tabla de planchar (antes del primer uso) 43

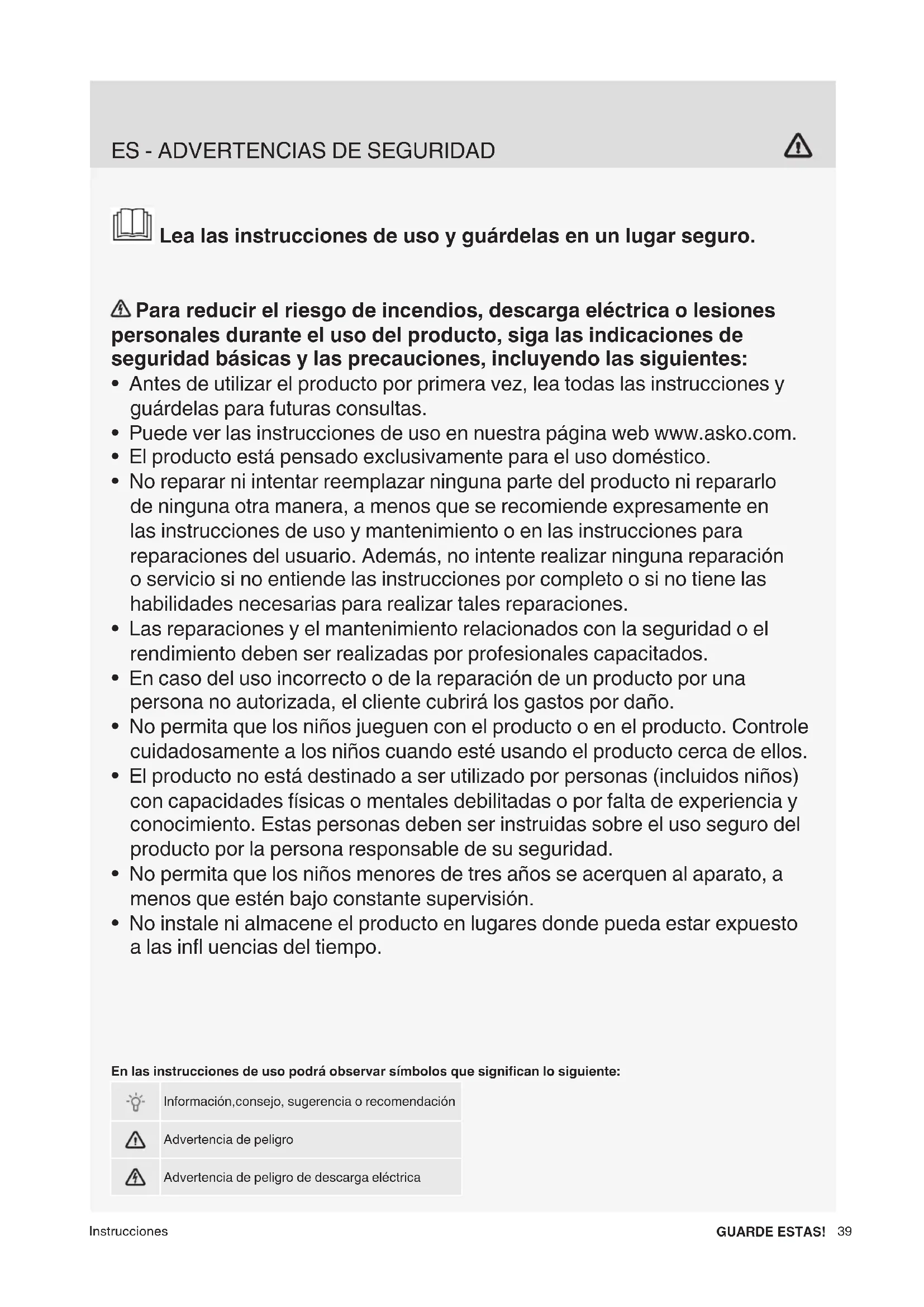

ES - ADVERTENCIAS DE SEGURIDAD

Instrucciones Lea las instrucciones de uso y guárdelas en un lugar seguro. Para reducir el riesgo de incendios, descarga eléctrica o lesiones personales durante el uso del producto, siga las indicaciones de seguridad básicas y las precauciones, incluyendo las siguientes:

• Antes de utilizar el producto por primera vez, lea todas las instrucciones y guárdelas para futuras consultas.

• Puede ver las instrucciones de uso en nuestra página web www.asko.com.

• El producto está pensado exclusivamente para el uso doméstico.

• No reparar ni intentar reemplazar ninguna parte del producto ni repararlo de ninguna otra manera, a menos que se recomiende expresamente en las instrucciones de uso y mantenimiento o en las instrucciones para reparaciones del usuario. Además, no intente realizar ninguna reparación o servicio si no entiende las instrucciones por completo o si no tiene las habilidades necesarias para realizar tales reparaciones.

• Las reparaciones y el mantenimiento relacionados con la seguridad o el rendimiento deben ser realizadas por profesionales capacitados.

• En caso del uso incorrecto o de la reparación de un producto por una persona no autorizada, el cliente cubrirá los gastos por daño.

• No permita que los niños jueguen con el producto o en el producto. Controle cuidadosamente a los niños cuando esté usando el producto cerca de ellos.

• El producto no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas o mentales debilitadas o por falta de experiencia y conocimiento. Estas personas deben ser instruidas sobre el uso seguro del producto por la persona responsable de su seguridad.

• No permita que los niños menores de tres años se acerquen al aparato, a menos que estén bajo constante supervisión.

• No instale ni almacene el producto en lugares donde pueda estar expuesto a las infl uencias del tiempo. GUARDE ESTAS! En las instrucciones de uso podrá observar símbolos que significan lo siguiente: Información,consejo, sugerencia o recomendación Advertencia de peligro Advertencia de peligro de descarga eléctrica40 La ayuda oculta (en inglés hidden helper) sólo se puede utilizar con una lavadora y una secadora del fabricante Asko Electrodomésticos.

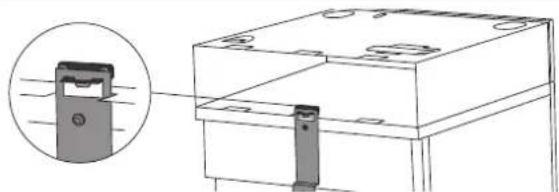

Desatornille el tornillo del medio en la parte posterior de la lavadora.

Fije el soporte antivuelco (B) en el borde superior de la parte trasera de la lavadora. El soporte antivuelco (B) se suministra en la ayuda oculta (en inglés hidden helper).

Fije el soporte antivuelco (A) en borde inferior de la parte posterior de la secadora. El soporte antivuelco (A) se suministra en la caja de cartón dentro de la secadora.

Antes de colocar la secadora sobre la ayuda oculta (en inglés hidden helper), desatornille las patas de la secadora por cinco vueltas desde la posición en la cual se encuentran totalmente ajustadas, y ajuste las tuercas de seguridad hasta el fi nal.

Levante la secadora e inclínela hacia atrás. Inserte los pies traseros de la secadora en las ranuras de la ayuda oculta (en inglés hidden helper) y empuje la secadora hacia la parte posterior de la ayuda oculta hasta que el soporte antivuelco (A) se bloquee con el soporte antivuelco (B). El soporte antivuelco en la secadora y el soporte antivuelco en la lavadora deben estar alineados completamente.

Representación gráfi ca de la parte posterior de la instalación fi nal de la ayuda oculta (en inglés hidden helper) entre la lavadora y la secadora. Si desea instalar la ayuda oculta (en inglés hidden helper) entre una lavadora y una secadora que ya están una sobre otra, siga primero las instrucciones para desmontar la torre. Esto significa que tiene que ser extraído primero el soporte antivuelco. INSTALACIÓN DE LA AYUDA OCULTA ENTRE LA LAVADORA Y LA

SECADORA (HIDDEN HELPER)41

La ayuda oculta (en inglés hidden helper) sólo se puede utilizar con una lavadora y una secadora del fabricante Asko Electrodomésticos.

Desatornille el tornillo en el medio de la parte posterior de la lavadora o de la secadora.

Ajuste el soporte antivuelco (B) en a lavadora o de la secadora. El soporte antivuelco (B) se suministra en la ayuda oculta (en inglés hidden helper).

Ajuste el soporte antivuelco (A) en la ayuda oculta (en inglés hidden helper). El soporte antivuelco (A) se suministra en la caja de cartón dentro de la secadora. Si está instalando la ayuda oculta en la lavadora, deberá comprar el soporte antivuelco (A) en el servicio de asistencia técnica.

Instale la ayuda oculta (en inglés hidden helper) sobre una lavadora y una secadora de modo que eleve la parte anterior de la ayuda oculta y elevada la empuja hacia la parte posterior para que se bloquee el soporte antivuelco (A) en el soporte antivuelco (B). Baje la ayuda oculta (en inglés hidden helper) y alineela con la lavadora o la secadora.

Representación gráfi ca de la parte posterior de la instalación fi nal de la ayuda oculta (en inglés hidden helper) en la lavadora o la secadora. Antes de ajustar el soporte antivuelco, cuide que los bordes de la ayuda oculta se encuentren correctamente alineados con los bordes de la lavadora o la secadora. INSTALACIÓN DE LA AYUDA OCULTA EN EL APARATO (HIDDEN HELPER)42

Presione la puerta de la ayuda oculta (en inglés hidden helper) para abrirla.

Extraigla totalmente la cesta extraible hacia usted y luego de usarla vuelva a empujarla hacia el interior de la ayuda oculta (en inglés hidden helper).

Extraigla totalmente el estante con la cesta extraible hacia usted y luego de usarla vuelva a empujarla hacia el interior de la ayuda oculta (en inglés hidden helper).

Tome el tirador de la tabla de planchar, extráigala y ábrala.

La tabla de planchar se encuentra lista para planchar. Después de planchar pliegue la tabla de planchar y empújela de nuevo hacia el interior de la ayuda oculta.

Cierre la puerta de la ayuda oculta (en inglés hidden helper). USO DE LA AYUDA OCULTA (HIDDEN HELPER)43 AJUSTE Y FIJACIÓN DE LA TABLA DE PLANCHAR (ANTES DEL PRIMER USO)

Presione la puerta de la ayuda oculta (en inglés hidden helper) para abrirla. Tome el tirador de la tabla de planchar, extráigala totalmente hacia usted.

Despliegue la tabla de planchar como se muestra en la ilustración.

Antes del primer uso verifi que su estabilidad. Cuando la tabla de planchar se encuentra cerrada es importante que su parte posterior se encuentre fi rmemente presionada contra la secadora. Si la tabla de planchar no se ajusta bien, se puede ajustar según sea necesario. Para ello, doblar (cerrar) la tabla de planchar y seguir los pasos 4, 5 y 6.

Desatornille cuidadosamente con un destornillador los tornillos en las guías de ambos lados (como se muestra en la ilustración) y tire la tabla de planchar hasta el fi nal hacia usted.

Sacar la tabla de planchar de las guías en dirección perpendicular y establecer la longitud de la clavija de plástico en ambos lados.

Luego vuelva a ajustar los tornillos quitados en el paso 4. Vuelva a instalar la tabla de planchar (bajo un ángulo recto). CLICK

Al instalar (bajo un ángulo recto), tiene que escuchar "CLICK" y luego debe empujar la tabla de planchar hacia el interior de la ayuda oculta (en inglés hidden helper). Cierre la puerta de la ayuda oculta (en inglés hidden helper). Nos reservamos el derecho de hacer modifi caciones.44
