MANUAL DE USUARIO AM09BP LG

Lea con detenimiento este manual del propietario antes de hacer funcionar el electrodoméstico y téngalo a mano para poder consultarlo en cualquier momento. Traducción de las instrucciones originalesÍNDICE Este manual puede contener imágenes o contenido diferente del modelo que haya adquirido. Este manual está sujeto a revisión por parte del fabricante.

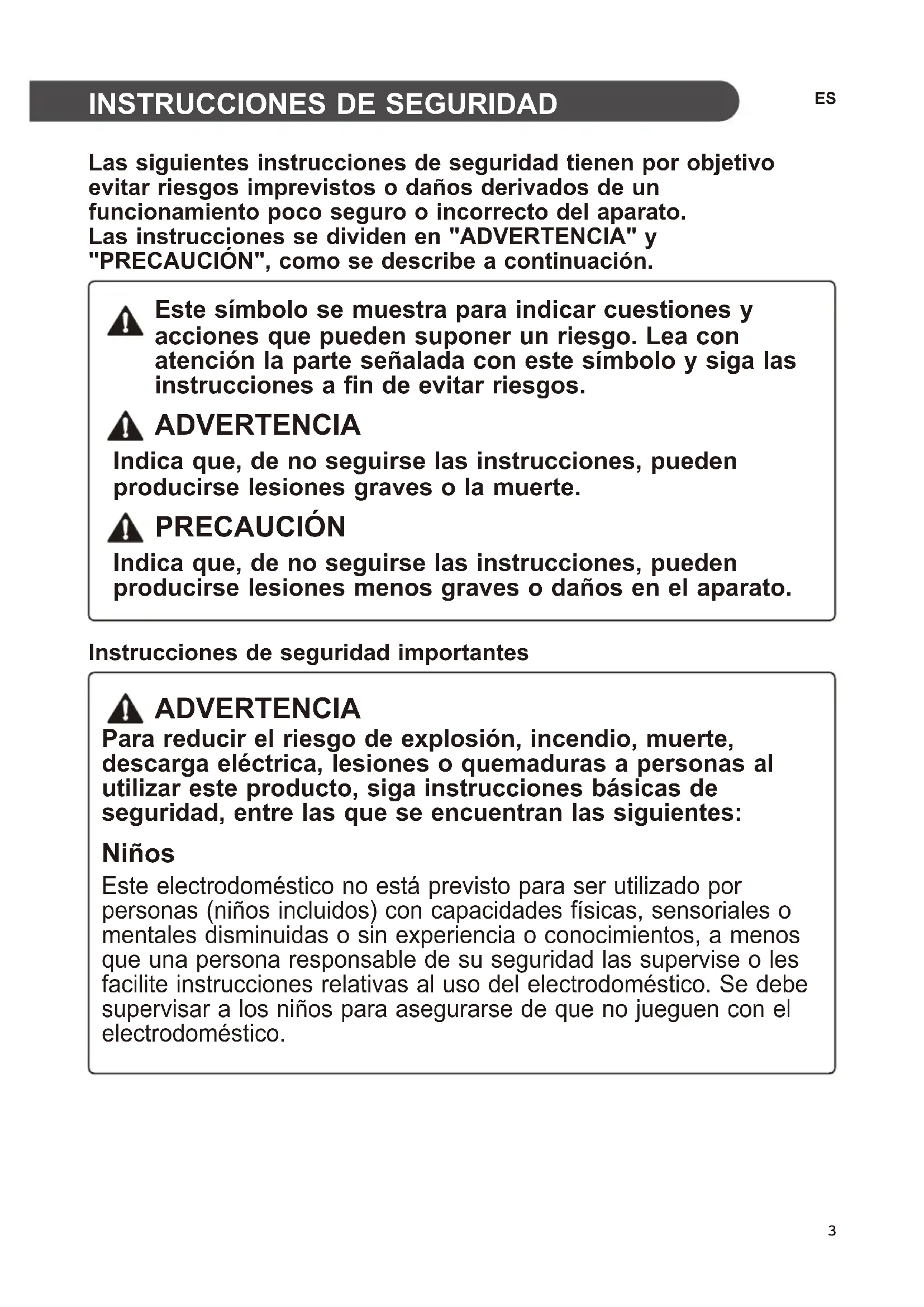

INSTRUCCIONES DE SEGURIDAD

Las siguientes instrucciones de seguridad tienen por objetivo evitar riesgos imprevistos o daños derivados de un funcionamiento poco seguro o incorrecto del aparato.Las instrucciones se dividen en "ADVERTENCIA" y "PRECAUCIÓN", como se describe a continuación. Este símbolo se muestra para indicar cuestiones y acciones que pueden suponer un riesgo. Lea con atención la parte señalada con este símbolo y siga las instrucciones a fin de evitar riesgos. ADVERTENCIA Indica que, de no seguirse las instrucciones, pueden producirse lesiones graves o la muerte. PRECAUCIÓN Indica que, de no seguirse las instrucciones, pueden producirse lesiones menos graves o daños en el aparato. Instrucciones de seguridad importantes ADVERTENCIA Para reducir el riesgo de explosión, incendio, muerte, descarga eléctrica, lesiones o quemaduras a personas al utilizar este producto, siga instrucciones básicas de seguridad, entre las que se encuentran las siguientes: Niños Este electrodoméstico no está previsto para ser utilizado por personas (niños incluidos) con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia o conocimientos, a menos que una persona responsable de su seguridad las supervise o les facilite instrucciones relativas al uso del electrodoméstico. Se debe supervisar a los niños para asegurarse de que no jueguen con el electrodoméstico.4

Para uso en Europa: Este electrodoméstico solo puede ser utilizado por niños a partir de 8 años de edad y personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia o conocimientos si están sometidos a supervisión o si reciben instrucciones sobre el uso del electrodoméstico de forma segura y entienden los peligros que entraña. Los niños no deben jugar con el electrodoméstico. Los niños no pueden llevar a cabo operaciones de limpieza ni de mantenimiento sin supervisión. Instalación xNo instale el aparato de aire acondicionado sobre una superficie inestable o en un lugar en el que exista el peligro de que se caiga. xPóngase en contacto con un servicio técnico autorizado para la instalación o cambio de ubicación del aparato de aire acondicionado xInstale correctamente el panel y la tapa de la caja de control. xNo instale el aire acondicionado en un lugar donde se almacenen líquidos inflamables o gases como gasolina, propano, disolventes, etc. xAsegúrese de que el tubo y el cable de alimentación que conecta a la unidad interior y exterior no estén demasiado tirantes cuando instale el aire acondicionado. xUtilice un disyuntor y un fusible estándar que cumplan con la clasificación del aparato de aire acondicionado. xNo introduzca aire o gas en el sistema sin el refrigerante específico. xUtilice gas no inflamable (nitrógeno) para inspeccionar las fugas y purgar el aire; si utiliza aire comprimido o gas inflamable podría producirse un incendio o una explosión. xLas conexiones de cables entre unidades deben estar ajustadas firmemente, y el cable debe estar bien colocado para que no haya ninguna fuerza que tire del cable desde los terminales de conexión. Las conexiones inapropiadas o sueltas pueden provocar la generación de calor o incendios.5

xInstale una toma eléctrica y un disyuntor dedicados antes de utilizar el aparato de aire acondicionado. xNo conecte la toma de tierra a un tubo de gas, pararrayos, o a una toma de tierra de teléfono. xEn el cableado fijo debe incorporarse un medio de desconexión según las reglas relacionadas con el cableado. Funcionamiento xAsegúrese de utilizar sólo las piezas descritas en la lista de piezas. Nunca intente modificar el equipo. xEvite que los niños golpeen o se suban a la unidad exterior. xDeshágase de las pilas en un lugar que no exista peligro de incendio. xUse sólo el refrigerante especificado en la etiqueta del aire acondicionado. xCorte la red si hay algún ruido, olor, o humo que venga del aire acondicionado. xNo deje sustancias inflamables, como gasolina, benceno o disolvente cerca del aparato de aire acondicionado. xPóngase en contacto con un servicio técnico autorizado si el aparato de aire acondicionado ha quedado sumergido en agua a causa de unas inundaciones. xNo use el aire acondicionado durante un periodo de tiempo prolongado en un lugar pequeño sin la ventilación adecuada. xCuando haya una fuga de gas (como el Freón, propano, LP, etc.) ventile suficientemente antes de usar el aire acondicionado otra vez. xPara limpiar el interior, contacte con un distribuidor o centro de servicio autorizado. El uso de detergentes agresivos puede causar corrosión o daños en la unidad. xAsegúrese de ventilar la estancia correctamente cuando se utilicen este aparato de aire acondicionado y un aparato calefactor al mismo tiempo.6

xNo bloquee la entrada o la salida del flujo de aire. xNo introduzca las manos ni otros objetos por la entrada o la salida de aire mientras el aire acondicionado esté en marcha. xAsegúrese de que el cable de alimentación no esté sucio, suelto, ni roto. xNunca toque, utilice, o repare el aire acondicionado con las manos húmedas. xNo coloque ningún objeto sobre el cable de alimentación. xNo coloque un calefactor ni ningún otro aparato de calefacción cerca del cable de alimentación. xNo modifique ni alargue el cable de alimentación. El cable de alimentación deberá ser sustituido si está pelado o deteriorado, ya que podría causar un incendio o descargas eléctricas. xCorte la red inmediatamente en caso de apagón o tormenta. xCompruebe que no se puede desconectar o dañar el cable de alimentación durante el funcionamiento. xNo toque la tubería de refrigerante o la tubería de agua o ninguna de las partes internas con la unidad en funcionamiento o inmediatamente después del funcionamiento. Mantenimiento xNo limpie el aparato rociando agua directamente sobre el producto. xAntes de limpiar o realizar labores de mantenimiento, desconecte el aparato de la red y espere hasta que el ventilador se pare.7

Seguridad técnica xLas instalaciones o reparaciones realizadas por personas no cualificadas pueden dar lugar a peligros para usted y otras personas. xLa información de este manual está dirigida a personal técnico cualificado, familiarizado con los procedimientos de seguridad y equipado con las herramientas e instrumentos de prueba adecuados. xLea detenidamente y cumpla con todas las instrucciones de este manual. De lo contrario, el aparato podría no funcionar correctamente, o producirse lesiones graves o mortales y daños materiales. xEl aparato deberá ser instalado de acuerdo con las normas nacionales de cableado. xCuando el cable de alimentación deba ser sustituido, los trabajos de sustitución se llevarán a cabo únicamente por personal autorizado utilizando únicamente piezas de repuesto originales. xEl aparato debe estar debidamente conectado a tierra para minimizar el riesgo de una descarga eléctrica. xNo corte ni quite la clavija de toma de tierra del enchufe de alimentación. xUnir el terminal del adaptador a tierra al tornillo de la tapa del receptáculo de pared no aísla al aparato a menos que el tornillo de la tapa sea de metal, no esté aislado, y que el receptáculo de pared esté conectado a tierra por medio de cableado doméstico. xSi tiene alguna duda sobre si el aire acondicionado está debidamente conectado a tierra, haga que un electricista cualificado revise el receptáculo de pared y el circuito. xEl refrigerante y el gas aislante usado en el aparato requieren de procedimientos especiales de eliminación. Consulte a un agente de servicio o una persona similarmente cualificada antes de eliminarlos. xSi el cable de alimentación resulta dañado, debe ser sustituido por el fabricante, sus técnicos de mantenimiento o una persona con cualificación similar, para evitar peligros.8

PRECAUCIÓN Para reducir el riesgo de lesiones leves a personas, funcionamiento erróneo o daños al producto o a la propiedad cuando use este producto, siga las siguientes instrucciones básicas de seguridad: Instalación xNo instale el aire acondicionado en un área que esté directamente expuesta al viento del mar (sal). xInstale el tubo de desagüe adecuadamente para un desagüe fluido de la condensación de agua. xTenga cuidado al desembalar o instalar el aparato de aire acondicionado. xNo toque una fuga de refrigerante durante la instalación o reparación. xEl transporte del equipo deberá ser realizado al menos por dos personas o en una carretilla elevadora. xInstale la unidad exterior de manera que esté protegida de la luz solar directa. No coloque la unidad interior en un lugar en el que esté expuesta directamente a la luz solar a través de ventanas. xDeshágase de los materiales de empaquetado como tornillos, clavos o pilas usando un envase adecuado después de la instalación o reparación. xInstale el aire acondicionado en un lugar donde el ruido de la unidad exterior o los gases de escape no molesten a los vecinos. En caso contrario, podría provocar un conflicto con los vecinos.9

Funcionamiento xQuite las pilas si el mando a distancia no va a ser usado durante un periodo de tiempo prolongado. xAsegúrese de que el filtro esté instalado antes de utilizar el aire acondicionado. xAsegúrese de comprobar si hay una fuga de refrigerante después de instalar o reparar el aire acondicionado. xNo coloque ningún objeto sobre el aire acondicionado. xNunca mezcle diferentes tipos de pilas, o pilas viejas y nuevas para el mando a distancia. xNo utilice el aire acondicionado por periodos prolongados cuando la humedad sea alta o cuando se haya dejado una puerta o ventana abierta. xDeje de usar el mando a distancia si hay una fuga de fluido en la pila. Si su ropa o piel han sido expuestos a una fuga de fluido de una pila, lávese con agua limpia. xNo exponga directamente a las personas, animales o plantas al aire frío o caliente del aire acondicionado durante periodos prolongados de tiempo. xSi ingiere líquido de una pila con una fuga, lave el interior de la boca con agua abundante y acuda a un médico. xNo beba el agua expulsada por el aire acondicionado. xNo utilice el producto para fines especiales, como conservación de alimentos, obras de arte, etc. Este es un aparato de aire acondicionado doméstico, no un sistema de refrigeración de precisión. Hay riesgo de daño o pérdidas a la propiedad. xNo recargue ni desmonte las pilas.10

Mantenimiento xNunca toque las partes metálicas del aire acondicionado cuando retire el filtro de aire. xUtilice una banqueta resistente o una escalera para la limpieza, mantenimiento o reparación de un aparato de aire acondicionado en altura. xNo utilice productos de limpieza agresivos o disolventes sobre el aparato de aire acondicionado, ni pulverice agua. Use un trapo suave.11 FUNCIONAMIENTO

Notas sobre el funcionamiento Sugerencia para ahorrar energía x No enfríe excesivamente los espacios. Puede ser nocivo para su salud y consumirá más electricidad. x Evite el paso de la luz solar con persianas o cortinas cuando esté utilizando el aire acondicionado. x Mantenga las puertas y ventanas bien cerradas mientras tenga en funcionamiento el aire acondicionado. x Ajuste la dirección del flujo de aire vertical u horizontalmente para que circule el aire en el interior. x Aumente la velocidad del ventilador para enfriar o calentar el aire interior con rapidez y en periodo corto de tiempo. x Abra las ventanas con regularidad para ventilar, porque la calidad del aire interior puede deteriorarse si se utiliza el aire acondicionado durante muchas horas. x Limpie el filtro una vez cada dos semanas. El polvo y otras impurezas recolectadas por el aire peden bloquear el caudal de aire o disminuir la capacidad de la unidad. Componentes y funciones Unidad interior Unidad exterior Filtro de aireEntrada de airePanel frontalSalida de aireDeflector de aire (Rejilla horizontal)Deflector de aire (Rejilla vertical)Botón ENCENDIDO/APAGADO

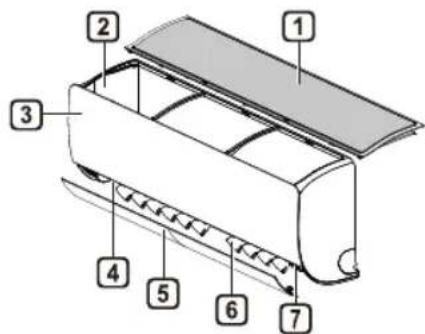

Conductos de entrada de aireAberturas de salida de aire

NOTA x El número de luces de funcionamiento y su ubicación puede variar, dependiendo del modelo del aire acondicionado. x La función puede cambiar según el tipo de modelo.12

Mando a distancia inalámbrico Colocación de las pilas Si la pantalla del mando a distancia comienza a perder intensidad, cambie las pilas. Introduzca las pilas AAA (1.5 V) antes de utilizar el mando a distancia. Retire la tapa de las pilas. Introduzca las pilas nuevas asegurándosede respetar la polaridad + y - de las mismas. Instalación del soporte del mando a distancia Para proteger el mando a distancia, instale el soporte alejado de la luz solar directa. Elija una localización segura y de fácil acceso. Fije el soporte atornillando firmemente las 2 tuercas con un destornillador. Método de uso Apunte con el mando de control remoto hacia el recibidor de la señal al lado derecho de la unidad, para hacerlo funcionar. NOTA x El mando a distancia puede accionar otros aparatos si se dirige hacia ellos. Asegúrese de dirigir el mando a distancia hacia el receptor de señal del aparato de aire acondicionado. x Para un funcionamiento correcto, utilice un trapo suave para limpiar el transmisor de señal y el receptor. x Si una función no está disponible en el producto, éste no emitirá ningún pitido cuando el botón para dicha función sea pulsado en el mando a distancia, excepto si se trata de las funciones Dirección de flujo de aire (SWING), Consumo de energía (kW [3 s]) o Purificación de aire ( ).13

Ajuste de la hora actual

Coloque las pilas. x Comenzará a parpadear el icono inferior en la parte inferior de la pantalla.

Presione el botón o para seleccionar los minutos.

Presione el botón SET/CANCEL para finalizar. NOTA x El Temporizador On/Off está disponible después de configurar la hora actual. Uso de la función de Conversión ºC/ ºF (Opcional) Esta función cambia la unidad entre ºC y ºF x Presione y mantenga pulsado el botón ℃↔℉ [5 s]SWING durante unos 5 segundos. Utilización del aire acondicionado sin el mando a distancia Puede utilizar el botón ON/OFF de la unidad de interior para utilizar el aire acondicionado cuando no esté disponible el mando a distancia.

Abra la tapa frontal (Tipo2) o la lama horizontal (Tipo1).

Presione el botón ON/OFF. Tipo1 ON/OFF Tipo2 ON/OFF NOTA x El motor podría romperse si el panel horizontal se abre demasiado rápido. x La velocidad del ventilador está en modo alto. x La función puede cambiar según el tipo de modelo. x La temperatura no puede ser alterada cuando se utilice el botón de emergencia ON/OFF. x Para los modelos de sólo frío, la temperatura está fijada en 22 ºC x Para los modelos de frío y calor, la temperatura está fijada de 22 ºC a 24 ºC14

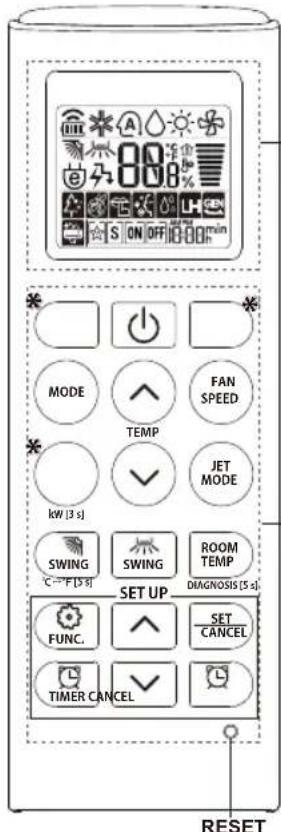

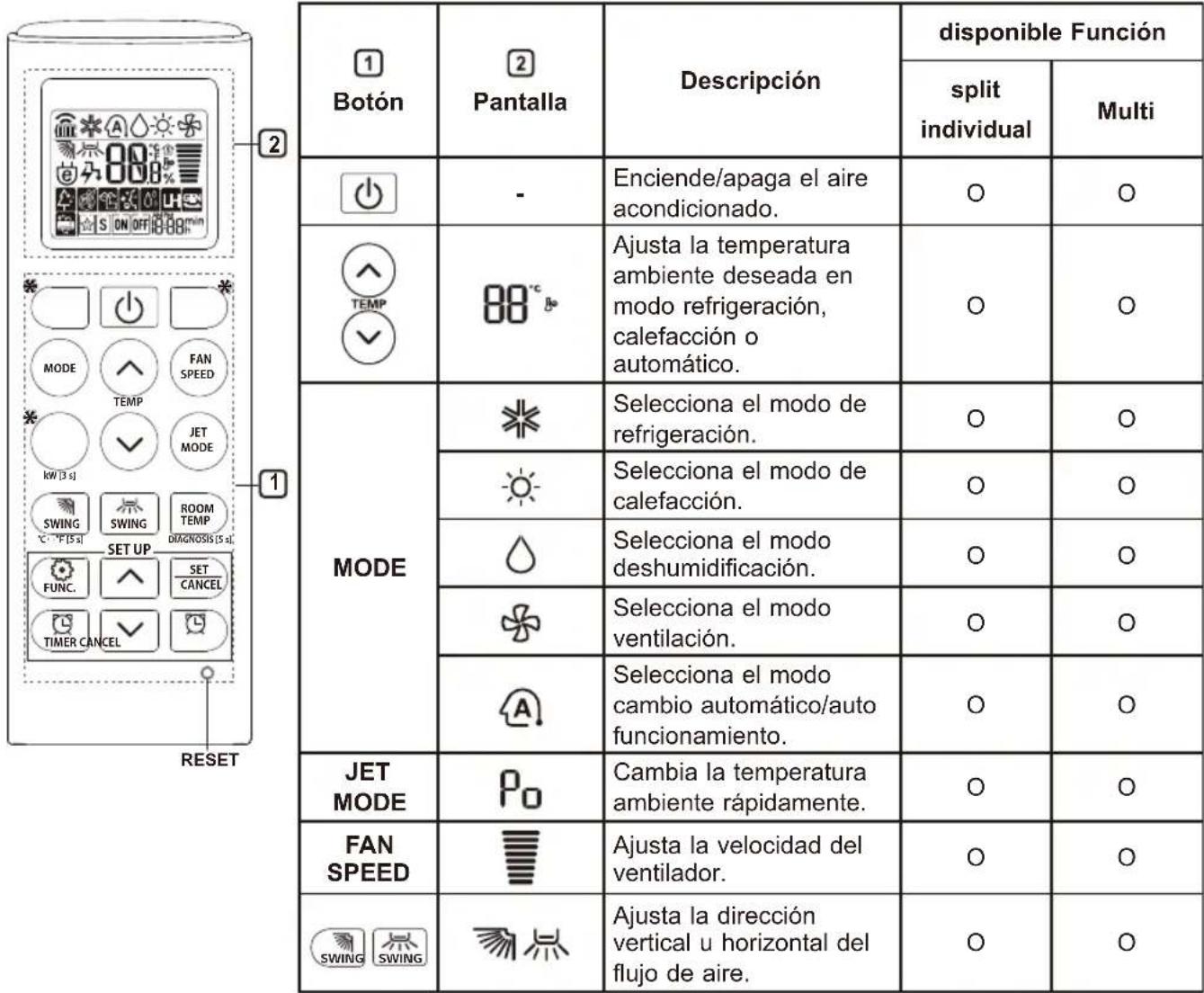

Utilización del mando a distancia Puede utilizar el aire acondicionado de forma más cómoda con el mando a distancia. SWINGkW [3 s]℃↔℉ [5 s]DIAGNOSIS [5 s]SWINGSET UP ROOM TEMP JET MODE MODE TEMP FAN

RESET Botón Pantalla Descripción disponible Función split individual Multi

Enciende/apaga el aire acondicionado.

Ajusta la temperatura ambiente deseada en modo refrigeración, calefacción o automático.

MODE Selecciona el modo de refrigeración.

Selecciona el modo de calefacción.

Selecciona el modo deshumidificación.

Selecciona el modo ventilación.

Selecciona el modo cambio automático/auto funcionamiento.

FAN SPEED Ajusta la velocidad del ventilador.

SWING SWING Ajusta la dirección vertical u horizontal del flujo de aire.

NOTA x * los botones podrían cambiar de acuerdo con el tipo de modelo. x Cuando se conecta a la unidad exterior Multi, pueden no ser compatibles las funciones de pantalla de energía, pantalla de control, silencio y diagnóstico inteligente.15

RESET Botón Pantalla Descripción disponible Función split individual Multi TIMER

Sirve para introducir la hora actual y la hora de puesta en marcha/ parada.

Ajusta/cancela las funciones especiales y el temporizador.

Cancela los ajustes del temporizador.

Ajusta el brillo de la pantalla de la unidad de interior.

[5 s] Cambia la unidad entre ºC y ºF

*COMFORT AIR Ajusta la dirección del aire para desviar el aire.

Ajusta si se muestra o no la información sobre energía.

*ENERGY CTRL Activa el modo de ahorro de energía.

Comprueba cómodamente la información de mantenimiento de un producto. OX16

RESET Botón Pantalla Descripción disponible Función split individual Multi FUNC. El generador de iones utiliza millones de iones para contribuir a la mejora de la calidad del aire interior.

(Opcional) Reduce el ruido de las unidades exteriores.

Elimina la humedad generada dentro de la unidad interior.

RESET - Inicializa los ajustes del aparato de aire acondicionado.

NOTA x Algunas funciones pueden no estar disponibles, dependiendo del modelo. x * los botones podrían cambiar de acuerdo con el tipo de modelo. x Pulse el botón SET/CANCEL para activar la FUNC seleccionada.17

Reiniciar el aire acondicionado automáticamente Cuando se enciende de nuevo el aire acondicionado después de un corte de suministro, esta función restablece los ajustes previos. Desactivar auto reajustar

Abra la tapa frontal (Tipo2) o la lama horizontal (Tipo1). Presione el botón ON/OFF y manténgalo pulsado durante 6 segundos, después la unidad emitirá dos señales acústicas y el indicador parpadeará dos veces en 4 ocasiones. x Para reactivar la función, pulse el botónON/ OFF y manténgalo pulsado durante 6 segundos. La unidad emitirá una señal acústica dos veces y el indicador parpadeará 4 veces. Tipo1 ON/OFF Tipo2 ON/OFF NOTA x La función puede cambiar según el tipo de modelo. x Si mantiene pulsado el botón ON/OFF durante 3-5 segundos, en vez de 6 segundos,la unidad cambiará al modo de prueba de funcionamiento. En la prueba de funcionamiento, launidad emite una fuerte corriente de airefrío durante 18 minutos y, posteriormente,vuelve a los ajustes de fábrica. Uso de la función Modo Esta función le permite seleccionar el funcionamiento deseado.Modo RefrigeraciónModo Cambio automático / Modo Auto funcionamientoModo DeshumidificaciónModo CalefacciónModo Ventilación Modo Refrigeración

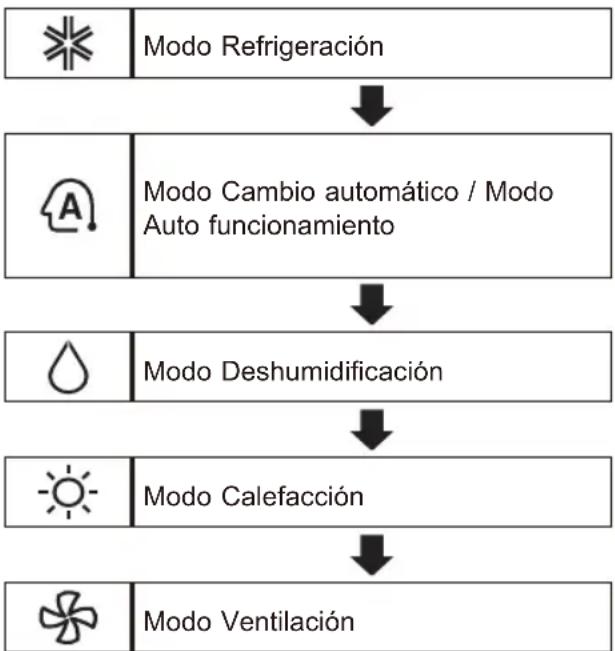

Encienda el aparato. Presione el botón MODE repetidamente para seleccionar el modo Refrigeración. x se muestra en la pantalla. Presione el botón o para ajustar la temperatura deseada.18

Auto funcionamiento (Inteligencia artificial) Modelo Multi En este modo de operación, el sistema funciona automáticamente con los controles electrónicos.

Encienda el aparato.

Presione el botón MODE repetidamente para seleccionar el Auto funcionamiento.

se muestra en la pantalla.

Presione el botón o para ajustar la temperatura deseada.

Presione el botón FAN SPEED para ajustar la velocidad del ventilador. Modo Cambio automático Unidad split individual Este modo cambia el modo automáticamente para mantener la temperatura fija en ±2 °C

Encienda el aparato.

Presione el botón MODE repetidamente para seleccionar el modo de Cambio automático.

se muestra en la pantalla.

Presione el botón o para ajustar la temperatura deseada.

Presione el botón FAN SPEED para ajustar la velocidad del ventilador. Modo Deshumidificación Este modo elimina el exceso de humedad del entorno o en temporada de lluvias, para evitar la aparición de moho. Este modo ajusta la temperatura de la habitación y la velocidad del ventilador automáticamente para mantener un nivel óptimo de humedad.

Encienda el aparato.

Presione el botón MODE repetidamente para seleccionar el modo Deshumidificación.

se muestra en la pantalla. NOTA x En este modo no se puede ajustar la temperatura ambiente, ya que se ajusta automáticamente. x La temperatura ambiente no se muestra en la pantalla. x En el modo de deshumidificación, el compresor y ventilador para interiores no funcionarán cuando la temperatura ambiente sea inferior a 24 °C19

Encienda el aparato. Presione el botón MODE repetidamente para seleccionar el modo Calefacción. x se muestra en la pantalla. Presione el botón o para ajustar la temperatura deseada. NOTA x se mostrará en la unidad interior cuando la operación de descongelación esté en marcha. x Además se mostrará esta indicación en la unidad interior: Cuando el precalentamiento esté en marcha. Cuando la temperatura de la habitación haya llegado a la temperatura ajustada. Modo Ventilación Este modo sólo hace circular el aire interior sin cambiar la temperatura ambiente. Encienda el aparato. Presione el botón MODE repetidamente para seleccionar el modo Ventilación. x se muestra en la pantalla. Presione el botón FAN SPEED para ajustar la velocidad del ventilador. Funcionamiento de la función Jet mode Cambio rápido de la temperatura ambiente Este modo le permite enfriar el aire interior rápidamente en verano, o calentarlo rápidamente en invierno. x La función Jet mode está disponible con el modo Refrigeración, Calefacción y Deshumidificación. Encienda el aparato. Presione el botón MODE repetidamente para seleccionar el modo deseado. Presione el botón JET MODE. x se muestra en la pantalla. NOTA x El modo Jet Heating no está disponible en algunos modelos. x En el modo Jet Cooling, expulsa aire fuerte durante 30 minutos. x Después de 30 minutos, la temperatura se mantiene en 18 °C Si desea cambiar la temperatura, pulse el botón o para seleccionar la temperatura deseada. x En el modo de Jet Heating, expulsa aire fuerte durante 30 minutos. x Después de 30 minutos, la temperatura se mantiene en 30 °C Si desea cambiar la temperatura, pulse el botón o para seleccionar la temperatura deseada. x Esta función podría funcionar de manera diferente desde la pantalla del mando a distancia.20

Funcionamiento de la función de Velocidad del ventilador Ajuste de la velocidad del ventilador x Presione el botón FAN SPEED repetidamente para ajustar la velocidad del ventilador.Pantalla Velocidad Alta Media - AltaMediaMedia - Baja Baja - Viento natural NOTA x La velocidad de ventilador del viento natural se ajusta automáticamente.?@ ?@? x Los iconos de la velocidad del ventilador se muestran en algunas unidades de interior. ?@ ?@ ?@ ?@? x La pantalla de la unidad interior se muestra sólo durante 5 seg y vuelve a la temperatura ajustada en algunos modelos. Funcionamiento de la función de Dirección de flujo de aire Esta función ajusta la dirección del flujo de aire verticalmente (horizontalmente). x Presione el botón SWING SWING) repetidamente y seleccione la dirección deseada. Seleccione ( ) para ajustar la dirección del flujo de aire automáticamente. NOTA x El ajuste de la dirección horizontal del flujo de aire puede no ser posible, dependiendo del modelo. x El ajuste arbitrario del deflector puede causar fallos de funcionamiento. x Si reinicia el aire acondicionado, comenzará a funcionar con la dirección de flujo de aire ajustada anteriormente; por esta razón, la posición del deflector de aire podría no corresponderse con el icono del mando a distancia. Cuando esto ocurra, presione el botón SWING SWING para ajustar de nuevo la dirección del aire. x Esta función podría funcionar de manera diferente desde la pantalla del mando a distancia.21

Ajuste del temporizador de encendido/apagado Esta función ajusta el aire acondicionado para encenderse/apagarse automáticamente a la hora deseada.Se puede configurar al mismo tiempo el temporizador de encendido/apagado. Ajuste del temporizador de encendido

Presione el botón TIMER repetidamente. x Comenzará a parpadear el icono inferior en la parte inferior de la pantalla. Presione el botón o para seleccionar los minutos. Presione el botón SET/CANCEL para finalizar. x Después de ajustar el temporizador, la hora actual y el icono se muestran en la pantalla indicando que la hora deseada está configurada. Cancelación del temporizador de encendido

Presione el botón TIMER repetidamente. x Comenzará a parpadear el icono inferior en la parte inferior de la pantalla. Presione el botón SET/CANCEL para cancelar el ajuste. Ajuste del temporizador de apagado

Presione el botón TIMER repetidamente. x Comenzará a parpadear el icono inferior en la parte inferior de la pantalla. Presione el botón o para seleccionar los minutos. Presione el botón SET/CANCEL para finalizar. x Después de ajustar el temporizador, la hora actual y el icono se muestran en la pantalla indicando que la hora deseada está configurada. NOTA x Esta función se deshabilita cuando se utiliza el temporizador simple. Cancelación del temporizador de apagado

Presione el botón TIMER repetidamente. x Comenzará a parpadear el icono inferior en la parte inferior de la pantalla. Presione el botón SET/CANCEL para cancelar el ajuste. Cancelación del ajuste de temporizador x Presione el botón CANCEL para cancelar todos los ajustes de temporizador.22

Funcionamiento de la función Apagado automático (Sleep) (Opcional) Utilice el modo de apagado automático para apagar el aire acondicionado automáticamente cuando vaya a dormir.

Encienda el aparato.

Presione el botón TIMER repetidamente. x Comenzará a parpadear el icono inferior en la parte inferior de la pantalla.

Presione el botón o para seleccionar la hora (hasta 7 horas).

Presione el botón SET/CANCEL para finalizar. x se muestra en la pantalla. NOTA x se muestra en algunas unidades de interior. x La pantalla de la unidad de interior muestra de 1H a 7H sólo durante 5 seg y luego vuelve a la temperatura ajustada. x En los modos de Refrigeración y Deshumidificación, la temperatura aumenta 1 °C después de 30 minutos y 1 °C adicional después de cada 30 minutos para que usted pueda dormir confortablemente. x La temperatura aumenta hasta 2 °C con respecto a la temperatura predefinida. x Aunque la visualización de la velocidad del ventilador en la pantalla podría cambiar, la velocidad del ventilador se ajusta automáticamente. Uso de la función de Temporizador simple (Opcional) Utilice el modo de apagado automático para apagar el aire acondicionado automáticamente cuando vaya a dormir.

Encienda el aparato.

Presione el botón TIMER repetidamente. x Comenzará a parpadear el icono inferior en la parte inferior de la pantalla.

Presione el botón o para seleccionar la hora (hasta 7 horas).

Presione el botón SET/CANCEL para finalizar.

se muestra en pantalla. NOTA x Esta función está deshabilitada cuando se ajusta el Temporizador de apagado.23

Funcionamiento de la función de Muestra de consumo de energía (Opcional) Esta función muestra la cantidad de electricidad consumida en la pantalla de la unidad interior a la vez que el producto funciona. Muestra de consumo actual de energía

Encienda el aparato. Presione el botón kW [3 s] y manténgalo pulsado durante unos 3 segundos. x El consumo instantáneo de energía () se muestra durante unos instantes en algunas unidades de interior. NOTA x No se muestra en el mando a distancia inalámbrico. x Las unidades del valor mostrado son kW. x Si es superior a 99 kW, el cual es el valor máximo, manténgalo en 99 kW. x Muestra de una potencia eléctrica inferior a 10 kW con una unidad de 0.1 kW, y muestra de una superior a 10 kW con una unidad de 1 kW. x La potencia real podría diferir de la potencia mostrada. x Cuando se conecta a la unidad exterior Multi, esta función puede no ser compatible. Funcionamiento de la función de Apagado de la luz (Opcional) Muestra de brillo de la pantalla Se puede ajustar el brillo de la pantalla de la unidad de interior. x Presione el botón LIGHT OFF. NOTA x Active / desactive la pantalla de visualización. Funcionamiento de la función Aire confortable (Opcional) Funcionamiento de la rejilla de confort Esta función ajusta la rejilla convenientemente a una posición preconfigurada para desviar el suministro de aire para que no llegue directamente a los ocupantes de la habitación. Encienda el aparato. Presione el botón COMFORT AIR repetidamente y seleccione la dirección deseada. x o se muestra en la pantalla. NOTA x o se muestra en la pantalla. x Esta función se deshabilita cuando usted presiona el botón MODE o JET MODE. x Esta función se deshabilita y se configura el flujo automático para la dirección vertical cuando presiona el botón SWING x Cuando esta función no está activada, la rejilla horizontal funciona automáticamente dependiendo del modo ajustado.24

Funcionamiento de la función de Control de energía (Opcional)

Encienda el aparato.

Presione el botón ENERGY CTRL. x Presione el botón ENERGY CTRL repetidamente para seleccionar cada paso. NOTA x Paso 1: La entrada de potencia se reduce un 20 % en comparación con la entrada de potencia catalogada.

se muestra en la pantalla. x Paso 2: La entrada de potencia se reduce un 40 % en comparación con la entrada de potencia catalogada.

se muestra en la pantalla. x Paso 3 (Opcional): La entrada de potencia se reduce un 60 % en comparación con la entrada de potencia catalogada.

se muestra en la pantalla.

(Paso 1), (Paso 2) se muestra en algunas unidades de interior. x Esta función está disponible con el modo Refrigeración. x La capacidad puede reducirse cuando se reduce el modo de Control de energía x La temperatura deseada se muestra durante unos 5 seg si usted presiona el botón FAN SPEED, o . x La temperatura ambiente se muestra durante unos 5 seg si usted presiona el botón ROOM TEMP. x Cuando se conecta a la unidad exterior Multi, esta función puede no ser compatible. Funcionamiento de funciones especiales

Encienda el aparato.

Presione el botón FUNC repetidamente para seleccionar la función deseada.

Presione el botón SET/CANCEL para finalizar. Pantalla Descripción El generador de iones utiliza millones de iones para contribuir a la mejora de la calidad del aire interior. Reduce el ruido de las unidades exteriores. Elimina la humedad generada dentro de la unidad interior. NOTA x Algunas funciones pueden no estar disponibles, dependiendo del modelo. x Algunas funciones pueden funcionar de manera diferente con el mando a distancia inalámbrico.25

Cancelación de las funciones especiales

Presione el botón FUNC repetidamente para seleccionar la función deseada.

Presione el botón SET/CANCEL para cancelar la función. Funcionamiento de la función de Purificación del aire Estas funciones suministran aire limpio y fresco gracias a partículas y filtro de iones. Función Pantalla Descripción Ionizador Las partículas iónicas del ionizador esterilizan las bacterias aéreas y otras sustancias peligrosas. Plasma Elimina los contaminantes microscópicos de la entrada de aire completamente para suministrar aire limpio y fresco. NOTA x Puede usar esta función sin encender el aire acondicionado. x Tanto la luz del plasma como de la refrigeración se encienden mientras la función Smoke Away/ Plasma están en funcionamiento algunos modelos. x No toque el ionizador durante su funcionamiento. x Esta función podría funcionar de manera diferente desde la pantalla del mando a distancia. Funcionamiento de la función Silencio Esta función previene posibles quejas de vecinos, reduciendo el ruido de unidades exteriores.

se muestra en la pantalla. NOTA x Esta función se deshabilita cuando usted presiona el botón MODE o ENERGY CTRL o JET MODE. x Esta función está disponible en los modos Refrigeración, Calefacción, Cambio automático, Auto funcionamiento. x Cuando se conecta a la unidad exterior Multi, esta función puede no ser compatible. Funcionamiento de la función Autolimpiado En el modo Refrigeración y Deshumidificación se genera humedad dentro de la unidad interior. Esta función elimina dicha humedad.

se muestra en la pantalla. NOTA x Algunas funciones no se pueden usar mientras Autolimpiado está en funcionamiento. x Si corta el suministro de red, el ventilador funciona durante 30 minutos y limpie el interior de la unidad interior.26 FUNCIONES SMART

Aplicación LG ThinQ Esta función solo está disponible en el modelo con el logo o ThinQ.La aplicación LG ThinQ le permite comunicarse con el aparato usando un teléfono inteligente. Características de la aplicación LG ThinQ Comuníquese con el aparato desde un teléfono inteligente utilizando las cómodas funciones inteligentes. Smart Diagnosis Si sufre algún problema mientras usa la aplicación, esta función smart diagnosis le ayudará a diagnosticar el problema. Ajustes Le permite ajustar diversas opciones en el aparato y en la aplicación. NOTA x Si cambia el router inalámbrico, el proveedor de servicios de Internet o la contraseña, elimine el aparato registrado de la aplicación LG ThinQ y regístrelo de nuevo. x El aparato podría verse modificado para realizar mejoras en él sin previo aviso a los usuarios. x Las funciones pueden variar según el modelo. Antes de usar de la aplicación LG ThinQ

Compruebe la distancia entre el electrodoméstico y el router inalámbrico (red Wi-Fi). x Si hay demasiada distancia entre el electrodoméstico y el router inalámbrico, la intensidad de la señal se reducirá. Es posible que el registro tarde mucho tiempo en realizarse o que la instalación no se lleve a cabo correctamente. Desactive los Datos móviles o Datos celulares en el teléfono inteligente. Conecte el teléfono inteligente al router inalámbrico. NOTA x Para verificar la conexión Wi-Fi, verifique que el icono en el panel de control esté encendido. x El dispositivo solo es compatible con redes Wi-Fi de 2,4 GHz. Para comprobar la frecuencia de red, póngase en contacto con su proveedor de servicios de Internet o consulte el manual del router inalámbrico. x LG ThinQ no se hace responsable de ningún problema o fallos de conexión a la red, mal funcionamiento o errores causados por la conexión de red. x Si el aparato tiene algún problema para conectarse a la red Wi-Fi, es posible que sea porque está demasiado lejos del router. Adquiera un repetidor Wi-Fi (un ampliador de alcance inalámbrico) para incrementar la señal Wi-Fi. x Es posible que la conexión Wi-Fi no se establezca o se vea interrumpida debido al entorno de la red doméstica. x La conexión de red podría no funcionar correctamente con algunos proveedores de servicios de Internet. x El entorno inalámbrico circundante puede hacer que el servicio de red inalámbrica tenga un funcionamiento muy lento.27

x El electrodoméstico no puede registrarse debido a problemas en la transmisión de la señal inalámbrica. Desenchufe el electrodoméstico y espere aproximadamente un minuto para volver a intentarlo. x Si el firewall del router inalámbrico está activado, desactive el firewall o añada una excepción. x El nombre de la red inalámbrica (SSID) debe ser una combinación de letras del alfabeto inglés y números (no utilice caracteres especiales). x La interfaz de usuario (UI) del smartphone puede variar en función del sistema operativo (SO) móvil y el fabricante. x Si el protocolo de seguridad del router está establecido en WEP, puede ser imposible configurar la red. Cambie el protocolo de seguridad a otro distinto (se recomienda WPA2) y registre el producto de nuevo. Instalación de la aplicación LG ThinQ Busque la aplicación LG ThinQ en Google Play Store o Apple App Store en un teléfono inteligente. Siga las instrucciones para descargar e instalar la aplicación. Información del aviso de software de código abierto Para obtener el código fuente correspondiente GPL, LGPL, MPL y otras licencias de código abierto que contiene este producto, visite http:// opensource.lge.com. Además del código fuente, podrá descargar las condiciones de las licencias, exención de responsabilidad de la garantía y avisos de copyright. LG Electronics también le proporcionará código abierto en CD-ROM por un importe que cubre los gastos de su distribución (como el soporte, el envío y la manipulación) previa solicitud por correo electrónico a opensource@lge.com. Esta oferta es válida durante un periodo de tres años a partir del último envío de este producto. Esta oferta es válida para cualquier persona que reciba esta información.28

Smart Diagnosis Esta función solo está disponible en el modelo con el logo o .Use esta función para ayudarle a diagnosticar y solucionar problemas de su aparato. NOTA x Por motivos no atribuibles a negligencias de LGE, el servicio podría no funcionar debido a factores externos como, entre otros, no disponibilidad de red Wi-Fi, desconexión de la red Wi-Fi, política local de la tienda de apps, o no disponibilidad de la app. x La función podría estar sujeta a cambios sin previo aviso y podría presentar una forma diferente dependiendo de dónde se encuentre usted situado. Uso de LG ThinQ para diagnosticar problemas Si sufre algún problema con su aparato equipado con Wi-Fi, puede transmitir datos de resolución de problemas a un smartphone usando la aplicación LG ThinQ. x Ejecute la aplicación LG ThinQ y seleccione la función Smart Diagnosis en el menú. Siga las instrucciones que se proporcionan en la LG aplicación LG ThinQ. Uso de diagnóstico audible para diagnosticar problemas Siga las instrucciones a continuación para usar el método de diagnóstico audible. x Ejecute la aplicación LG ThinQ y seleccione la función Smart Diagnosis en el menú. Siga las instrucciones para diagnóstico audible que se proporcionan en la LG aplicación LG ThinQ. Introduzca correctamente el enchufe en la toma de corriente. Coloque el micrófono de su teléfono inteligente cerca del logo o . Pulse y mantenga presionado el botón DIAGNOSIS [5 s] durante 5 segundos o más mientras sostiene el micrófono del teléfono inteligente junto al logo hasta que la transferencia de datos haya finalizado. x Mantenga el teléfono inteligente en esta posición hasta que la transmisión de datos haya finalizado. Se mostrará el tiempo restante para la transferencia de datos. Después de que la transferencia de datos haya finalizado, el diagnóstico se mostrará en la aplicación. NOTA x Para obtener unos resultados óptimos, no mueva el teléfono mientras se estén transmitiendo los tonos. x Asegúrese de mantener bajo el sonido ambiente o el teléfono no podrá recibir correctamente los pitidos de la unidad interior.29 MANTENIMIENTO

ADVERTENCIA x Antes de limpiar o realizar labores de mantenimiento, desconecte el aparato de la red y espere hasta que el ventilador se pare. Si el aparato de aire acondicionado no se va a utilizar durante un largo periodo de tiempo, seque el mismo a fin de mantenerlo en las mejores condiciones. Limpie el producto con regularidad para mantener un rendimiento óptimo y evitar posibles fallos. x Seque el aire acondicionado haciendo funcionar el modo Ventilación de 3 a 4 horas y desconecte el enchufe de alimentación. Podría producirse daños internos si quedara humedad en sus componentes. x Antes de volver a utilizar el aire acondicionado de nuevo, seque los componentes internos del mismo otra vez en modo Ventilación de 3 a 4 horas. Lo que ayudara a eliminar los olores que puedan haber sido generados por la humedad. Filtro de aire x La función puede cambiar según el tipo de modelo.30

Tipo Descripción Intervalo Filtro de aire Limpie con una aspiradora o a mano. 2 semanas Ionizador (Opcional) Use un bastoncillo de algodón seco para eliminar el polvo. Cada 6 meses Unidad interior Limpie la superficie de la unidad interior con un trapo suave y seco. Regularmente Haga que un profesional limpie la condensación de la bandeja de drenaje. Una vez al año Haga que un profesional limpie la condensación del tubo de drenaje. Cada 4 meses Recambie las pilas del mando a distancia Una vez al año Unidad exterior Haga que un profesional limpie el serpentín del intercambiador de calor y las salidas del panel (Consulte a un técnico). Una vez al año Haga que un profesional limpie el ventilador. Una vez al año Haga que un profesional limpie la condensación de la bandeja de drenaje. Una vez al año Haga que un profesional verifique que todo el ensamblaje del ventilador esté firmemente ajustado. Una vez al año Limpie los componentes eléctricos con chorros de aire. Una vez al año NOTA x No utilice agua a una temperatura superior a 40 °C para limpiar los filtros. Puede causar deformación y decoloración. x No utilice sustancias volátiles para limpiar los filtros. Pueden dañar la superficie del aparato de aire acondicionado.31

Limpieza del filtro de aire Limpie los filtros de aire una vez cada 2 semanas, o más, si fuere necesario. NOTA x El filtro de aire puede romperse si se dobla. x Cuando el filtro de aire no está montado correctamente, el polvo y otras sustancias ingresan en la unidad interior. Tipo1 Si mira a la unidad interior desde arriba puede montar el filtro superior fácilmente. Apague la energía y desenchufe el cable de la alimentación. Tome el control del filtro de aire y levántelo ligeramente. Retírelo de la unidad interior. Limpie el filtro con una aspiradora o con agua tibia con detergente neutro. Seque el filtro en la sombra. Inserte los ganchos del filtro de aire en el panel frontal. Presione hacia abajo los ganchos para montar el filtro de aire. Compruebe el lado del panel frontal para un correcto montaje del filtro de aire. Tipo2

Apague la energía y desenchufe el cable de la alimentación. Abra el panel frontal. x Levante ambos lados del panel ligeramente. Tome los controles de los filtros de aire, levántelos ligeramente y retírelos de la unidad interior. Limpie el filtro con una aspiradora o con agua tibia con detergente neutro. Seque los filtros en la sombra. Inserte los ganchos de los filtros de aire en el panel frontal. Compruebe el lado del panel frontal para un correcto montaje de los filtros de aire.32

SOLUCIÓN DE PROBLEMAS

Función de autodiagnóstico Este producto tiene integrada una función de autodiagnóstico. Si se produce un error, el indicador de la unidad de interior parpadeará en intervalos de 2 segundos. Si esto ocurre, póngase en contacto con su distribuidor o un servicio técnico Antes de solicitar asistencia técnica Compruebe lo siguiente antes de ponerse en contacto con el servicio técnico. Si el problema no se soluciona, póngase en contacto con su servicio técnico. Síntomas Posibles causas y solución Condiciones de funcionamiento anormales. Hay olor a quemado y la unidad emite un sonido extraño. x Apague el aire acondicionado, desconecte el enchufe y póngase en contacto con el servicio técnico. Fugas de agua de la unidad interior, incluso con humedad baja. x Apague el aire acondicionado, desconecte el enchufe y póngase en contacto con el servicio técnico. El cable de alimentación está dañado o genera un calor excesivo. x Apague el aire acondicionado, desconecte el enchufe y póngase en contacto con el servicio técnico. Un interruptor, un disyuntor (seguridad, tierra) o un fusible no funcionan correctamente. x Apague el aire acondicionado, desconecte el enchufe y póngase en contacto con el servicio técnico. La unidad genera un código de error tras el autodiagnóstico. x Apague el aire acondicionado, desconecte el enchufe y póngase en contacto con el servicio técnico. El aire acondicionado no funciona. El aparato de aire acondicionado está desconectado. x Compruebe que el enchufe está conectado a la toma de red o que los aislantes de corriente estén conectados. Se ha fundido un fusible o la alimentación eléctrica está bloqueada. x Sustituya el fusible o compruebe si se ha disparado el disyuntor. Se ha producido un fallo de corriente. x Apague el aparato de aire acondicionado cuando se produzca un fallo de alimentación eléctrica. x Cuando se haya recuperado el suministro eléctrico, espere 3 minutos antes de volver a encender el aire acondicionado. La tensión es demasiado baja o demasiado alta. x Compruebe si se ha disparado el disyuntor. El aire acondicionado se apaga automáticamente a una hora predefinida. x Encienda el aire acondicionado. La colocación de la pila dentro del mando a distancia es errónea. x Asegúrese de que las pilas estén insertadas correctamente en su mando a distancia. x Si las pilas están colocadas correctamente, pero el aire acondicionado sigue sin funcionar, coloque las pilas e inténtelo otra vez.33

Síntomas Posibles causas y solución El aire acondicionado no emite aire frío. El aire no circula correctamente. x Asegúrese de que no haya cortinas, persianas o mobiliario que bloqueen el frente del aparato de aire acondicionado. El filtro de aire está sucio. x Limpie el filtro del aire una vez cada 2 semanas. x Para más información, consulte “Limpieza del filtro de aire”. La temperatura ambiente es demasiado alta. x En verano, puede necesitarse más tiempo para enfriar el aire interior. En este caso, seleccione el funcionamiento Jet cool para enfriar el aire rápidamente. El aire frío se sale de la habitación. x Asegúrese de que no se escape el aire frío a través de puntos de ventilación de la habitación. La temperatura deseada es superior a la temperatura actual. x Ajuste la temperatura deseada a un nivel inferior a la temperatura actual. Hay una fuente de calor cerca. x No utilice un generador de calor, por ejemplo, un horno eléctrico o un quemador de gas, con el aire acondicionado en funcionamiento. Se ha seleccionado el modo Ventilación. x En el modo Ventilación, el aire sale del aire acondicionado sin enfriar ni calentar el aire interior. x Cambie el modo de funcionamiento al modo de refrigeración. La temperatura exterior es demasiado elevada. x El efecto de refrigeración puede no ser suficiente. La velocidad del ventilador no puede ajustarse. Se ha seleccionado el modo Jet, o Auto Funcionamiento. x En algunos modos de funcionamiento no se puede ajustar la velocidad del ventilador. Seleccione un modo de funcionamiento en el que pueda ajustar la velocidad del ventilador. La temperatura no puede ajustarse. El modo Ventilación o Jet está seleccionado. x En algunos modos de funcionamiento no se puede ajustar la temperatura. Seleccione un modo de funcionamiento en el que pueda ajustar la temperatura. El aire acondicionado se para en funcionamiento. El aire acondicionado se apaga repentinamente. x La función temporizador puede haber concluido, lo que hace que la unidad se apague. Compruebe los ajustes del temporizador Ha habido un fallo eléctrico durante el funcionamiento. x Espere a que vuelva el suministro eléctrico. Si tiene la función de Autoarranque habilitada, su unidad volverá a arrancarse su último modo de funcionamiento después de varios minutos, una vez que el suministro se haya restablecido.34

Síntomas Posibles causas y solución La unidad interior sigue funcionando aunque la unidad esté apagada. El modo auto-limpieza está funcionando. x Permita que la función de Autolimpiado continúe funcionando ya que elimina cualquier resto de humedad que quede dentro de la unidad interior. Si no quiere hacer uso de esta función, puede apagar la unidad. La salida de aire de la unidad interior vierte neblina. El aire frío procedente del aire acondicionado genera neblina. x Cuando la temperatura ambiente baje, este fenómeno desaparecerá. El agua gotea de la unidad exterior. Durante el funcionamiento de la calefacción, agua condensada cae del intercambiador de calor. x Este síntoma requiere la instalación de una manguera de desagüe debajo de la base del colector. Contacte con el instalador. Ruido o vibración durante el funcionamiento. Se pueden oír chasquidos cuando la unidad se enciende o se apaga debido al movimiento de la retroválvula. Chirrido: Las partes plásticas de la unidad interior se contraen y se expanden debido a cambios repentinos de temperatura. Flujo del agua, soplo: Esto es el flujo del refrigerante atravesando el aire acondicionado. x Estos síntomas son normales. Tras un momento, se silenciará. La unidad interior emite olores. Los olores (como a humo de tabaco) pueden ser absorbidos por la unidad interior y vertido con el flujo de aire. x Si el olor no desaparece, deberá limpiar el filtro. Si esto no funciona, contacte con el servicio técnico para que le limpien su intercambiador de calor. El aire acondicionado no emite aire caliente. Cuando el modo Calefacción comienza, el álabe está casi cerrado, y no sale aire, incluso si la unidad exterior está en funcionamiento. x Este síntoma es normal. Por favor, espere hasta que la unidad haya generado calor suficiente para emitirlo por la unidad interior. La unidad exterior está en modo Descongelación. x En modo Calefacción, se acumula hielo/escarcha en los serpentines cuando la temperatura exterior baja. Está función elimina las capas de escarcha en el serpentín, y debería finalizar en aproximadamente 15 minutos. La temperatura exterior es demasiado baja. x El efecto calefacción puede no ser suficiente.35

Síntomas Posibles causas y solución El electrodoméstico y el smartphone no están conectados a la red Wi-Fi. La contraseña de la red Wi-Fi a la que está intentando conectarse no es correcta. x Busque la red Wi-Fi conectada a su smartphone, elimínela y, a continuación, registre su electrodoméstico en LG ThinQ. Los Datos móviles de su smartphone están activados. x Desactive los Datos móviles de su smartphone y registre el electrodoméstico utilizando la red Wi-Fi. El nombre de la red inalámbrica (SSID) se ha configurado de forma incorrecta. x El nombre de la red inalámbrica (SSID) debe ser una combinación de letras del alfabeto inglés y números (no utilice caracteres especiales). La frecuencia del router no es de 2,4 GHz. x Solo se admiten frecuencias de router de 2,4 GHz. Configure el router inalámbrico en 2,4 GHz y conecte el electrodoméstico al router inalámbrico. Para comprobar la frecuencia del router, póngase en contacto con su proveedor de servicios de Internet o con el fabricante del router. Hay demasiada distancia entre el electrodoméstico y el router. x Si hay demasiada distancia entre el electrodoméstico y el router, la señal podría debilitarse y la conexión podría no configurarse correctamente. Mueva el router de lugar para que esté más cerca del electrodoméstico. NOTA x Algunas funciones pueden no estar disponibles, dependiendo del modelo.www.lg.com
