MANUAL DE USUARIO KCES950KBL KITCHENAID
Whirlpool México, S. de R.L. de C.V.
Customer eXperience Center
Teléfono: 01 800 0022 76
or visit www.kitchenaid.mx/servicio.
Whirlpool México, S. de R.L. de C.V.
Antigua Carretera Roma Km 9 S/N
Col. El Milagro, Apodaca, N.L.,
Mexico, C.P. 66634
Ustensile de cuisson
Whirlpool México, S. de R.L. de C.V.
Customer eXperience Center
Whirlpool México, S. de R.L. de C.V.
Antigua Carretera Roma Km 9 S/N
Col. El Milagro, Apodaca, N.L.,
Mexico, C.P. 66634
INSTRUCCIONES DEL USUARIO DE
SUPERFICIE DE COCCIÓN RADIANTE DE 30"
Y 36" (76,2 CM Y 91,4 CM) CON CONTROLES
TÁCTILES Y CONTROLES CON PERILLAS
Si tiene preguntas sobre características, funcionamiento, rendimiento, piezas, accesorios, la garantía o servicio técnico, llame al: 1-800-422-1230, o visite nuestro sitio web en www.kitchenaid.com.
En Canadá, llame al: 1-800-807-6777 o visite nuestro sitio web en www.kitchenaid.ca.
En México, llame al: 01 800 0022 767 o visite nuestro sitio web en www.kitchenaid.mx.
Número de modelo ____ Número de serie ____
Tabla de contenidos
SEGURIDAD DE LA SUPERFICIE DE COCCIÓN....29
PIEZAS Y CARACTERÍSTICAS:
CONTROLES CON PERILLAS....31
USO DE LA SUPERFICIE DE COCCIÓN:
CONTROLES CON PERILLAS....32
Controles de la superficie de cocción 32
Elemento Even-Heat™ Ultra Power™ 32
Elemento Even-Heat™ 33
Elemento doble 33
Vitrocerámica 33
PIEZAS Y CARACTERÍSTICAS:
CONTROLES ELECTRÓNICOS TÁCTILES....34
CONTROLES DE LA SUPERFICIE DE COCCIÓN:
CONTROLES ELECTRÔNICOS TÀCTILES....35
Controles de la superficie de cocción 35
Elemento doble/triple....36
Control Lock (Bloqueo de controles)....36
Envasado casero....37
Utensilios de cocina....37
CUIDADO DE LA SUPERFICIE DE COCCIÓN .....38
Limpieza general 38
SOLUCIÓN DE PROBLEMAS....40
AYUDA O SERVICIO TÉCNICO....40
En Estados Unidos....40
Accesorios....40
En Canadá....40
En México....40
SEGURIDAD DE LA SUPERFICIE DE COCCIÓN
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.
Este es el símbolo de alerta de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:
PELIGRO
ADVERTENCIA
Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico, lesiones a personas o daños al usar la parrilla eléctrica, siga precauciones básicas, incluyendo las siguientes:
■ ADVERTENCIA: Peligro incendio: No guarde artículos en las superficies de cocción. Nunca deje nada en la superficie cuando no esté atendida y no esté en uso. Nunca coloque artículos inflamables o de plástico en o cerca de la superficie.
■ PRECAUCIÓN : No almacene artículos que interesen a los niños en los armarios que están encima de una parrilla eléctrica - al trepar los niños encima de la parrilla eléctrica para alcanzar algún objeto, podrían lastimarse seriamente.
Instalación Apropiada – Cerciórese de que la instalación y puesta a tierra de la parrilla eléctrica sean efectuadas adecuadamente por un técnico competente.
■ Nunca use la parrilla eléctrica como calefacción del cuarto.
No deje a los niños solos - No se debe dejar a los niños sin supervisión en el área donde la parrilla eléctrica esté en uso. Jamás se les debe permitir que se sienten o se paren en parte alguna de la parrilla eléctrica.
Este aparato no se destina para utilizarse por personas (incluyendo niños) cyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento, a menos que dichas personas reciban una supervisión o capacitación para el funcionamiento de aparato por una persona responsable de su seguridad.
■ Use ropa apropiada – Nunca debe ponerse ropa holgada o que se esté colgando mientras esté usando la parrilla eléctrica.
Servicio del usuario - No repare ni reemplace pieza alguna de la parrilla eléctrica a menos que se recomiende específicamente en el manual. Cualquier otro servicio se debe dejar en las manos de un técnico competente.
■ ADVERTENCIA: Cocinar sin atender una parrilla de cocción con aceite o grasa puede ser peligroso y ocasionar un incendio.
No use agua en incendios provocados por grasa – Extinga el incendio o la llama o use un extinguidor de tipo espuma o químico seco.
Use sólo agarradores de ollas secos - Los agarradores de ollas húmedos o mojados en las superficies calientes pueden ocasionar quemaduras por vapor. No deje que el agarrador de ollas toque los elementos calefactores calientes. No use una toalla ni otros paños voluminosos.
■ NO TOQUE LAS UNIDADES EXTERIORES O ÁREAS CERCA DE LAS UNIDADES - Las unidades exteriores podrían estar calientes no obstante su color sea oscuro. Las áreas cercanas a las unidades exteriores se pueden calentar lo suficiente para ocasionar quemaduras. Durante y después del uso, no toque ni deje que la ropa u otros materiales inflamables toquen las unidades exteriores o las áreas cercanas a las unidades hasta que haya transcurrido tiempo suficiente para que se enfríen. Entre esas áreas, están la parrilla eléctrica y las superficies que están frente a la parrilla eléctrica.
Use cacerolas de tamaño apropiado - La parrilla eléctrica está equipada con una o más unidades exteriores de tamaño distinto. Seleccione utensilios que tengan el asiento liso lo suficientemente grande para cubrir el elemento calefactor de la unidad exterior. El uso de utensilios de menor tamaño expondrá una porción del elemento calefactor a contacto directo y puede ocasionar que la ropa se incendie. La relación apropiada entre el utensilio y el quemador también mejorará el rendimiento energético.
■ Nunca deje sin supervisión las unidades exteriores a fuego alto. Los derrames por ebullición ocasionan salpicaduras grasosas y humeantes que pueden incendiarse.
■ PRECAUCIÓN: El proceso de cocción debe estar supervisado. Un periodo de cocción de corta duración debe supervisarse de forma continua.
■ Utensilios de cocina vidriados - Sólo algunos tipos de utensilios de vidrio, cerámica vitrificada, cerámica, loza de barro u otros utensilios vidriados son adecuados para uso en la parrilla eléctrica sin que se rompan debido a cambios repentinos de temperatura.
■ Los mangos de los utensilios deben colocarse hacia adentro y no deben extenderse hasta las unidades exteriores adyacentes - Para reducir riesgos de quemaduras, incendio de materiales inflamables y salpicaduras debido a contacto accidental con el utensilio, el mango del utensilio debe colocarse hacia adentro y no debe extenderse hasta las unidades exteriores adyacentes.
■ Los objetos metálicos, por ejemplo, cuchillos, tenedores, cucharas y tapas no deben colocarse en la superficie de la parrilla de cocción debido a que pueden calentarse.
■ No cocine en una parrilla eléctrica quebrada - Si la parrilla eléctrica se quiebra, las soluciones de limpieza y derrames pueden penetrar en la parrilla eléctrica y dar lugar a un riesgo de choque eléctrico. Comuníquese de inmediato con un técnico competente. Apagar el aparato para evitar la posibilidad de choque eléctrico.
Si el cordón de alimentación es dañado, éste debe sustituirse por el fabricante, por su agente de servicio autorizado o personal calificado con el fin de evitar peligro.
■ Limpie la parrilla eléctrica con cuidado - Si usa una esponja o un paño mojado para limpiar los derrames en el área de cocción caliente, tenga cuidado para evitar quemaduras por vapor. Algunos productos de limpieza pueden producir gases nocivos al ser aplicados en una superficie caliente.
El aparato no se destina para ponerse en funcionamiento por medio de un temporizador externo o por medio de un sistema de control a distancia separado.
Para unidades con campana de ventilación –
■ Limpie las campanas de ventilación con frecuencia - No se debe dejar que la grasa se acumule en la campana o en el filtro.
■ Al flamear los alimentos debajo de la campana, encienda el ventilador.
Para unidades con elementos de serpentines –
Cerciórese de que las charolas reflectoras o platillos para goteo estén en su lugar - La ausencia de éstos durante la cocción puede ocasionar daños al alambrado o componentes que están debajo.
■ Forros protectores - No use papel de aluminio para forrar los platillos para goteo de las unidades exteriores, excepto como lo sugiera el manual.
La instalación incorrecta de estos forros puede dar lugar a riesgos de choque eléctrico o incendio.
■ No remoje los elementos calefactores desmontables - Nunca se deben sumergir los elementos calefactores en el agua.
GUARDE ESTAS INSTRUCCIONES
PIEZAS Y CARACTERÍSTICAS: CONTROLES CON PERILLAS
Este manual abarca varios modelos distintos. La superficie de cocción que usted adquirió puede tener algunos o todos los elementos que se enumeran.

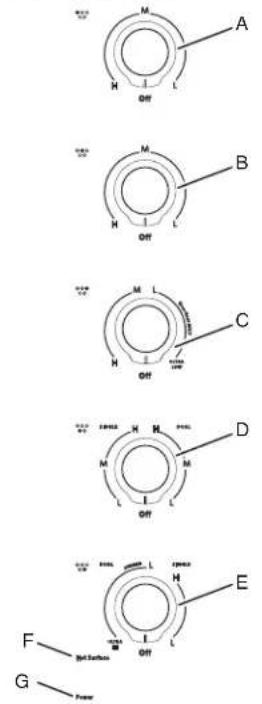

Panel de control de 30" (76,2 cm)
B. Perilla de control del elemento simple trasero central
C. Perilla de control del elemento simple trasero derecho
D. Perilla de control del elemento doble frontal izquierdo
E. Perilla de control del elemento doble frontal derecho
F. Luz indicadora de superficie caliente
G. Luz indicadora de encendido de superficie de cocción

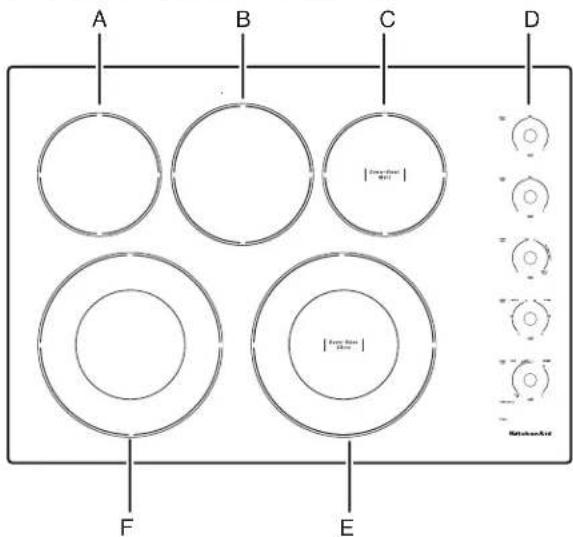

Superficie de cocción de 30" (76,2 cm)
A. Elemento simple trasero izquierdo
B. Elemento simple trasero central
C. Elemento simple trasero derecho
D. Panel de control
E. Elemento doble frontal derecho
F. Elemento doble frontal izquierdo

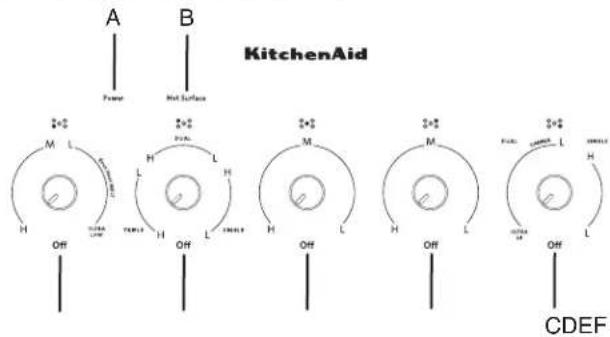

Panel de control de 36" (91,4 cm)
A. Luz indicadora de encendido de superficie de cocción
B. Indicador de superficie caliente
C. Perilla de control del elemento doble frontal derecho
D. Perilla de control del elemento simple trasero derecho
E. Perilla de control del elemento simple central
F. Perilla de control del elemento triple trasero izquierdo
G. Perilla de control del elemento simple frontal izquierdo

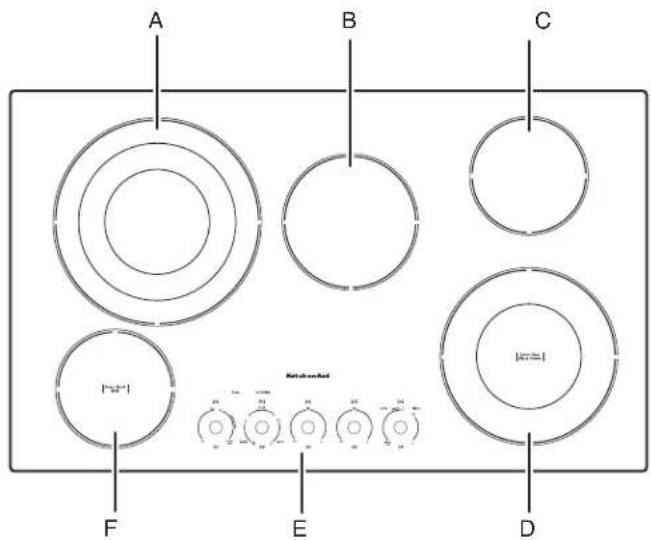

Superficie de cocción de 36" (91,4 cm)
A. Elemento triple trasero izquierdo
B. Elemento simple central
C. Elemento simple trasero derecho
D. Elemento doble frontal derecho
E. Panel de control
F. Elemento simple frontal izquierdo
USO DE LA SUPERFICIE DE COCCIÓN: CONTROLES CON PERILLAS
Controles de la superficie de cocción
ADVERTENCIA
Peligro de Incendio
Apague todos los controles cuando haya terminado de cocinar.
No seguir esta instrucción puede ocasionar la muerte o incendio.
Los controles pueden ajustarse en cualquier posición entre H (Alto) y L (Bajo).
Para ajustar:
Presione y gire la perilla al ajuste de potencia deseado.
Use la tabla siguiente como guía cuando ajuste los niveles de potencia.
| Ajuste Uso recomendado | |
| H (Alto) ■Hervir líquidos. | |
| Medium High (Medio alto) (entre H [Alto] y M [Medio]) | ■Mantener un hervor rápido.■Dorar o sellar alimentos rápidamente. |
| M (Medio) | ■ Mantener un hervor lento.■Freír o sofreír alimentos.■Cocinar sopas, salsas y reducciones de carne. |
| Medium Low (Medio bajo) (entre M [Medio] y L [Bajo]) | ■Guisar o cocinar al vapor los alimentos.■Simmer (Hervir a fuego lento). |
| L (Bajo) | ■ Mantener calientes los alimentos cocinados. |
| Elementos de circuito dual/triple (doble/triple) | ■Envasado casero■Utensilios de cocina de diámetro grande■Grandes cantidades de alimentos |
| Melt (Derretir) | ■ Derretir chocolate o mantequilla. |
RECUERDE: Cuando se esté usando la estufa o (en algunos modelos) durante el ciclo de autolimpieza, toda la superficie de cocción se puede calentar.
Luz indicadora de superficie caliente
Esta unidad presenta una luz indicadora de superficie caliente.
La luz indicadora de superficie caliente permanecerá encendida siempre que cualquier área de cocción de la superficie esté demasiado caliente para el tacto, aún después de que se hayan apagado las áreas de cocción de la superficie.
Si la superficie de cocción está encendida cuando se produce un corte de electricidad, la luz indicadora de superficie caliente permanecerá encendida después de que se restablezca la energía a la superficie de cocción. Permanecerá encendida hasta que la superficie de cocción se haya enfriado completamente.
Luz indicadora de encendido de superficie de cocción
Cada superficie de cocción presenta una luz indicadora de superficie de cocción encendida. Cuando la perilla de control se activa, la luz se enciende.
Elemento Even-Heat™ Ultra Power™
Este elemento versátil es ideal para todo, desde cocción con fuego alto, como para hervir grandes cantidades de líquido y salsas, sellar y dorar carnes, y freír, hasta técnicas de calentamiento bajo, para hervir a fuego lento salsas y mantener los alimentos calientes. El diseño de anillo doble incorpora un elemento exterior de 10" y un elemento interior de 6" que permiten colocar utensilios de diversos tamaños, desde cacerolas pequeñas hasta ollas grandes.
10" / 6" (25,4 cm/15,2 cm) Elemento Even-Heat™ Ultra Power™ con ajuste a fuego lento:
| Ultra High (Ultra alto) | ■Para comenzar a cocinar los alimentos.■Hervir en forma rápida grandes cantidades de líquidos y salsas, asar y dorar carnes y freir. |
| Medium Dual (Doble medio) | ■Mantener un hervor lento.■Freír o sofreír alimentos.■Cocinar sopas, salsas y reducciones de carne.■Hervir a fuego lento alto o hervir a fuego lento sin tapa. |
| Simmer Dual (A fuego lento doble) | ■Para hervir a fuego lento usando utensilios de cocina grandes (mayor de 6" (15,2 cm) de diámetro). |
| Single High (Alto simple) | ■Para hervir y cocinar a fuego fuerte con utensilios de cocina pequeños (6" (15,2 cm) de diámetro y menos). |
| Single Low (Bajo simple) | ■Mantener calientes los alimentos.■Para obtener los mejores resultados, utilice el elemento etiquetado Even-Heat Melt (Derretir a calor uniforme). Este elemento está diseñado específicamente para fuego muy bajo mientras se mantiene el rendimiento a fuego lento y el hervor con utensilios de cocina pequeños.■Hervir a fuego lento bajo con tapa. |
| Elementos dobles | ■ Envasado de alimentos caseros.■Utensilios de cocina de diámetro grande. Grandes cantidades de alimentos. |
Elemento Even-Heat™
Este elemento de 6" ofrece las temperaturas bajas necesarias para derretir chocolate o mantequilla sin chamuscar ni quemar. Además, es ideal para cocinar a fuego bajo, como cocinar salsas a fuego lento y calentar alimentos.
- Presione hacia dentro y gire la perilla a EVEN-HEAT MELT (Derretir a calor uniforme).
- Gire la perilla a OFF (Apagado) cuando haya terminado.
Elemento doble
El elemento de tamaño doble ofrece flexibilidad según el tamaño de los utensilios de cocina. El tamaño simple puede usarse de la misma manera que un elemento común. El tamaño doble combina el elemento simple y el exterior y se recomienda para utensilios de cocina más grandes, grandes cantidades de alimentos y el envasado casero.
Para un mejor rendimiento a alta potencia, haga coincidir el tamaño del quemador con el del utensilio de cocina.
Para un rendimiento óptimo de potencia baja o el hervor lento, haga coincidir el utensilio de cocina con el anillo del área de cocción más grande y use el anillo simple para el rendimiento deseado.
Elemento doble
B. Elemento doble
Cómo utilizar el elemento simple:
- Presione y gire la perilla desde la posición OFF (Apagado) a la zona SINGLE (Simple) en cualquier punto entre L (Bajo) y H (Alto).
- Gire la perilla a OFF (Apagado) cuando haya terminado.
Cómo utilizar el elemento doble:
- Presione y gire la perilla desde la posición OFF (Apagado) a la zona DUAL (Doble) en cualquier punto entre L (Bajo) y H (Alto).
- Gire la perilla a OFF (Apagado) cuando haya terminado.
Vitrocerámica
El área de cocción de la superficie se iluminará de color rojo cuando un elemento esté encendido, excepto cuando se usa la función de derretir o el área de calentamiento (en algunos modelos). Puede que se encienda y apague de manera intermitente para mantener el nivel de calor seleccionado.
Es normal que parezca que la superficie de vitrocerámica de color claro cambia de color cuando hay áreas de cocción de la superficie que están calientes. El vidrio volverá a su color original a medida que se enfríe.
Para mantener la superficie de cocción sin manchas y proporcionar un calor uniforme, limpiela antes y después de cada uso. En las superficies de cocción con vitrocerámica clara la suciedad y las manchas pueden ser más visibles y pueden requerir más cuidado y limpieza. Se recomienda usar un limpiador y un raspador para superficies de cocción. Para obtener más información, consulte la sección "Limpieza general".
■ Evite almacenar recipientes o latas sobre la superficie de cocción. La caída de un objeto pesado o duro sobre la superficie de cocción podría quebrarla.
Para evitar que se dañe la superficie de cocción, no deje una tapa caliente sobre la superficie de cocción. A medida que se enfría la superficie de cocción, el aire puede quedar atrapado entre la tapa y la superficie de cocción, y la vitrocerámica podría romperse cuando quite la tapa.
En caso de alimentos que contengan cualquier clase de azúcar, limpie todos los derrames y las manchas lo antes posible. Espere a que la superficie de cocción se enfrié ligeramente. Luego, con guantes para mano, limpie los derrames con un raspador mientras la superficie aún está tibia. Si se deja que las salpicaduras azucaradas se enfrien, estas pueden adherirse a la superficie de cocción, lo que causará picaduras y marcas permanentes.
Para evitar arañazos, no deslice utensilios de cocina o para hornear sobre la superficie de cocción. Los fondos de aluminio o de cobre, así como los acabados ásperos de los utensilios de cocina o para hornear, podrían dejar rayas o marcas en la superficie de cocción.
■No cocine en la superficie de cocción palomitas de maíz en recipientes de papel de aluminio previamente empaquetados. Podrían dejar marcas de aluminio que no podrán quitarse por completo.
Para evitar que se dañe la superficie de cocción, no deje que los objetos de materiales que pueden derretirse, como plástico o papel de aluminio, toquen alguna parte de la superficie de cocción.
Para evitar que se dañe la superficie de cocción, no la use como tabla para cortar.
Utilice utensilios de cocina que tengan más o menos el mismo tamaño que el área de cocción de la superficie. Los utensilios de cocina no deben extenderse más de 1/2" (1,3 cm) fuera del área.
B. Utensilios de cocina/Instrumentos para envasado
C. Saliente máximo de 1/2" (1,3 cm)
■ Use utensilios de cocina de fondo plano para una conducción óptima del calor y un consumo eficiente de la energía. Los utensilios de cocina con fondos redondeados, combados, con relieve o abollados podrían causar un calentamiento irregular y resultados de cocción poco satisfactorios.
■ Determine si está plano colocando el borde derecho de una regla a lo largo del fondo del utensilio de cocina. Al girar la regla, no debería verse espacio ni luz entre la regla y el utensilio de cocina.
■Asegúrese de que los fondos de las ollas y sartenes estén limpios y secos antes de usarlos. El agua y los residuos pueden dejar depósitos al calentarse.
■Para evitar que se dañe la superficie de cocción, no cocine alimentos directamente sobre la superficie de cocción.
PIEZAS Y CARACTERÍSTICAS: CONTROLES ELECTRÓNICOS TÁCTILES
Este manual abarca varios modelos distintos. La superficie de cocción que usted adquirió puede tener algunos o todos los elementos que se enumeran.

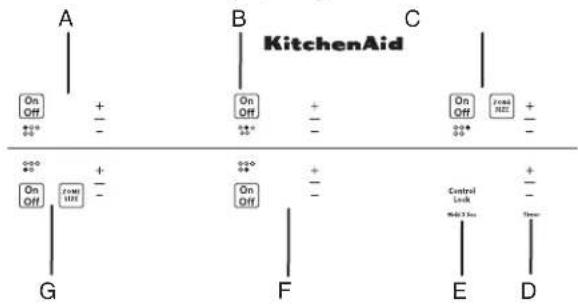

Panel de control de 30" (76,2 cm)
A. Control electrónico táctil del elemento simple trasero izquierdo
B. Control electrónico táctil del elemento simple trasero central (para derretir con calor uniforme)
C. Control electrónico táctil del elemento doble trasero derecho
D. Control electrónico táctil del temporizador
E. Control Lock (Bloqueo de controles) Hold 3 sec
F. Control electrónico táctil del elemento simple frontal central
G. Control electrónico táctil del elemento doble frontal izquierdo (potencia máxima con calor uniforme)

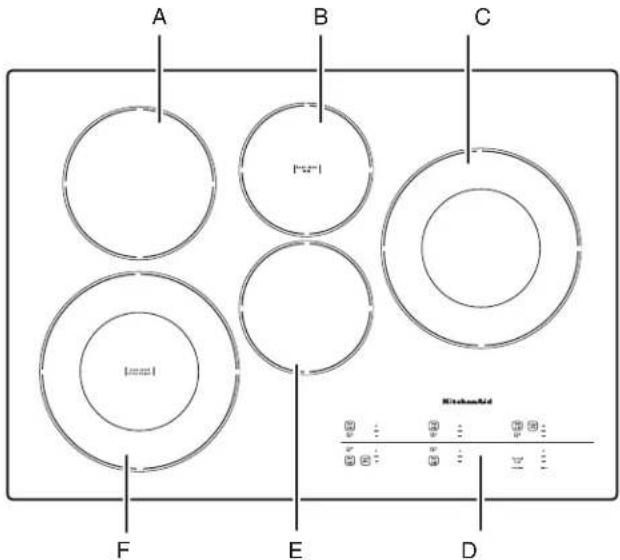

Superficie de cocción de 30" (76,2 cm)
A. Elemento simple trasero izquierdo
B. Elemento simple trasero central (para derretir con calor uniforme)
C. Elemento doble trasero derecho
D. Panel de control
E. Elemento simple frontal central
F. Elemento doble frontal izquierdo (potencia máxima con calor uniforme)

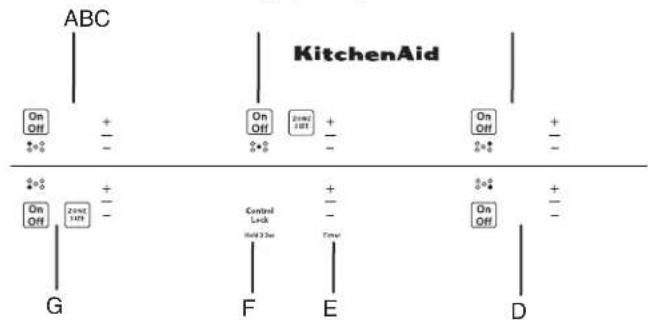

Panel de control de 36" (91,4 cm)
A. Control electrónico táctil del elemento simple trasero izquierdo
B. Control electrónico táctil del elemento triple central
C. Control electrónico táctil del elemento simple trasero derecho (para derretir con calor uniforme)
D. Control electrónico táctil del elemento simple frontal derecho
E. Control electrónico táctil del temporizador
F. Control Lock (Bloqueo de controles) Hold 3 sec
G. Control electrónico táctil del elemento doble frontal izquierdo (potencia máxima con calor uniforme)
Superficie de cocción de 36" (91,4 cm)
A. Elemento simple trasero izquierdo
B. Elemento triple central
C. Elemento simple trasero derecho (para derretir con calor uniforme)
D. Elemento simple frontal derecho
E. Panel de control
F. Elemento doble frontal izquierdo (potencia máxima con calor uniforme)
CONTROLES DE LA SUPERFICIE DE COCCIÓN: CONTROLES ELECTRÓNICOS TÁCTILES
Controles de la superficie de cocción
ADVERTENCIA
Peligro de Incendio
Apague todos los controles cuando haya terminado de cocinar.
No seguir esta instrucción puede ocasionar la muerte o incendio.
Los controles electrónicos táctiles ofrecen varios ajustes de calor para obtener resultados de cocción óptimos.
Cuando desee que los líquidos hiervan rápido, puede ajustar todos los controles electrónicos táctiles de la superficie de cocción en High (Alto) para el rendimiento máximo del elemento.
Cuando la superficie de cocción se enciende o cuando se restablece la energía después de un corte de electricidad, todas las luces de ajuste de temperatura se iluminarán de 10 a 15 segundos. Una vez que las luces se apaguen, la superficie de cocción estará lista para el uso.
Forma de uso:
- Toque la tecla On/Off (Encendido/Apagado) para el elemento deseado.
- Toque la tecla “+” (más) o “-” (menos) para seleccionar el nivel de potencia.
NOTA: Presione las teclas “+” (más) o “-” (menos) para aumentar o disminuir la potencia un nivel cada vez. Si no se selecciona un nivel de potencia en unos 10 segundos, el elemento no se encenderá.
- Para cambiar el nivel de potencia durante la cocción, seleccione un nivel de potencia con la tecla "+" (más) o "-" (menos).
- Al finalizar la cocción, toque ON/OFF (Encendido/Apagado) del elemento deseado para apagar las áreas de cocción de la superficie individualmente o toque la tecla Off (Apagado) para apagar todas las áreas de cocción de la superficie simultáneamente.
Use la tabla siguiente como guía cuando ajuste los niveles de potencia.
| Ajuste Uso recomendado | |
| Alto10 BOIL (Hervor) | ■Para comenzar a cocinar los alimentos.■Hervir líquidos. |
| Medio alto08-09 | ■Mantener un hervor rápido.■Dorar o sellar alimentos rápidamente. |
| Medio06-07 | ■Mantener un hervor lento.■Freir o sofreír alimentos. |
| Medio bajo04-05 | ■Cocinar sopas, salsas y reducciones de carne.■Guisar o cocinar al vapor los alimentos. |
| Bajo03 SIMMER(Fuego lento) | ■Proporciona el ajuste de potencia/hervor a fuego lento más bajo.■Hervir a fuego lento (rango de temperaturas de hervor a fuego lento). |
| Keep warm(Mantener caliente)02 K. WARM(M. caliente) | ■Mantener calientes los alimentos cocinados. |
| Melt (Derretir)01 MELT(Derretir) | ■Derretir chocolate o mantequilla. |
| Elementos dobles/triples | ■Envasado casero■Utensilios de cocina de diámetro grande■Grandes cantidades de alimentos |
RECUERDE: Cuando se esté usando la estufa o (en algunos modelos) durante el ciclo de autolimpieza, toda la superficie de cocción se puede calentar.
Luces indicadoras de superficie caliente
Aparecerá una "H" en la pantalla del área de cocción de la superficie siempre que alguna área de cocción de la superficie esté demasiado caliente al tacto, aun después de que el área de cocción se apague.
A. Indicador de superficie caliente
Luz indicadora de encendido de superficie de cocción
La superficie de cocción presenta una luz indicadora de superficie de cocción encendida. La luz se iluminará cuando cualquiera de los elementos esté encendido.
La pantalla del elemento mostrará el nivel de potencia actual cuando el elemento esté encendido y se haya seleccionado un nivel de potencia.
Elemento doble/triple
Los elementos dobles y triples ofrecen flexibilidad según el tamaño del utensilio de cocina. El tamaño simple puede usarse de la misma manera que un elemento común. Los tamaños doble y triple combinan los elementos simple, doble y exterior y se recomiendan para utensilios de cocina más grandes, grandes cantidades de alimentos y el envasado casero.
Elemento triple (en algunos modelos)
B. Tamaño doble
C. Tamaño triple
Elemento doble
B. Elemento doble
Cómo utilizar el elemento doble y triple:
- Cuando toque la tecla On/Off (Encendido/Apagado), todas las áreas de calentamiento para el elemento seleccionado estarán activadas. Toque ZONE SIZE (Tamaño del área) para reducir el número de áreas de calentamiento en uso. Se encenderán una, dos o tres luces para indicar el número de áreas de quemador en uso. Una de las luces parpadeará.
- Toque la tecla “+” (más) o “-” (menos) para seleccionar el nivel de potencia. Se oirá un tono cada vez que se toque una tecla. NOTA: Presione las teclas “+” (más) o “-” (menos) para aumentar o disminuir la potencia un nivel cada vez. Si no se selecciona un nivel de potencia en unos 10 segundos, el elemento no se encenderá.
- Para cambiar el nivel de potencia durante la cocción, seleccione un nuevo nivel de potencia con la tecla “+” (más) o “-” (menos). NOTA: Si el nivel de potencia está en el ajuste de potencia mínima, presione “-” (menos) para pasar al ajuste máximo.
- Para cambiar las áreas de calentamiento en uso mientras cocina, toque ZONE SIZE (Tamaño del área).
- Al finalizar la cocción, toque ON/OFF (Encendido/Apagado) para el elemento deseado para apagar el área de cocción de la superficie.
Control Lock (Bloqueo de controles)
La función Control Lock (Bloqueo de controles) evita el uso accidental de las áreas de cocción de la superficie. Cuando la superficie de cocción esté bloqueada, las áreas de cocción de la superficie no podrán encenderse con los controles táctiles.
Cómo bloquear la superficie de cocción: Mantenga presionada la tecla Control Lock (Bloqueo de controles) Hold 3 sec por 3 segundos. Después de 3 segundos, Control Lock (Bloqueo de controles) Hold 3 sec se iluminará de color rojo para indicar que los controles de la superficie de cocción están en posición bloqueada.
Cómo desbloquear la superficie de cocción: Mantenga presionada la tecla Control Lock (Bloqueo de controles) Hold 3 sec por 3 segundos.
Envasado casero
Cuando esté haciendo envasados por largos períodos, alterne el uso de las áreas, los elementos o los quemadores de la superficie de cocción entre una tanda y otra. Esto da tiempo para que se enfríen las áreas que se han usado recientemente.
■ Centre el enlatador sobre la rejilla o sobre el área o el elemento más grande de la superficie de cocción. En las superficies de cocción eléctricas, los enlatadores no deben extenderse más de 1/2" (1,3 cm) por fuera del área o el elemento de cocción de la superficie.
No coloque el enlatador sobre 2 áreas, elementos o quemadores de la superficie de cocción al mismo tiempo.
■ En los modelos de vitrocerámica, use únicamente enlatadores de base plana.
■Para obtener más información, póngase en contacto con el departamento de agricultura de su localidad. También pueden ofrecer ayuda las compañías que fabrican productos para envasado casero.
Utensilios de cocina
IMPORTANTE: No deje un utensilio de cocina vacío sobre un área, elemento o quemador caliente de la superficie de cocción.
El utensilio de cocina ideal debe tener fondo plano, lados rectos, una tapa que encaje bien, y un material de grosor medio a grande.
Los acabados ásperos pueden rayar la superficie de cocción. El aluminio y el cobre pueden usarse como centro o base en el utensilio de cocina. Sin embargo, si se usan como base pueden dejar marcas permanentes en la superficie de cocción o en las rejillas.
El material de los utensilios de cocina es un factor que influye en la rapidez y la uniformidad con la que se trasmite el calor, lo que afecta al resultado de la cocción. Un acabado antiadherente tiene las mismas características que su material de base. Por ejemplo, un utensilio de cocina de aluminio con un acabado antiadherente tendrá las mismas propiedades que el aluminio.
Use la siguiente tabla como guía para ver las características de los materiales de los utensilios de cocina.
| Utensilios de cocina | Características |
| Aluminio | ■ Se calienta de manera rápida y uniforme.■Sirve para todos los tipos de cocción■Los grosores medianos o grandes son los mejores para la mayoría de las tareas de cocción. |
| Hierro fundido | ■ Se calienta de manera lenta y uniforme.■Es adecuado para dorar y freír■Mantiene el calor para una cocción lenta. |
| Cerámica o vitrocerámica | ■Siga las instrucciones del fabricante.■Se calienta de manera lenta, pero irregular.■Se obtienen resultados ideales con ajustes de calor bajos a medios |
| Cobre | ■ Se calienta de manera sumamente rápida y uniforme. |
| Barro cocido | ■ Siga las instrucciones del fabricante.■Use con ajustes de potencia bajos. |
| Hierro fundido o acero con esmalte de porcelana | ■Consulte el acero inoxidable o hierro fundido. |
| Acero inoxidable | ■Se calienta de manera rápida, pero irregular.■Un centro o base de aluminio o cobre sobre acero inoxidable proporciona un calor uniforme. |
CUIDADO DE LA SUPERFICIE DE COCCIÓN
Limpieza general
IMPORTANTE: Antes de limpiar, asegúrese de que todos los controles estén apagados y que la superficie de cocción esté fría. Siempre siga las instrucciones de las etiquetas de los productos de limpieza.
En primer lugar, se sugiere el empleo de jabón, agua y una esponja o paño suave, salvo que se indique lo contrario.
No use un limpiador a vapor.
VITROCERÁMICA
Método de limpieza:
Para evitar daños en la superficie de cocción, no use lana de acero, productos de limpieza en polvo abrasivos, blanqueador con cloro, removedor de óxido ni amoníaco.

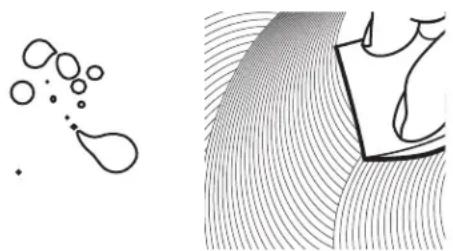

- Quite los alimentos/residuos con el raspador para superficies de cocción.
■Para obtener resultados óptimos, use el raspador para superficies de cocción mientras la superficie de cocción todavía está tibia, pero no caliente al tacto. Se recomienda usar guantes para horno al raspar la superficie de cocción cuando está tibia.
■Sostenga el raspador para superficies de cocción en un ángulo de aproximadamente 45° contra la superficie de vidrio y raspe los residuos. Será necesario aplicar presión para retirar los residuos.
Espere hasta que la superficie de cocción se enfríe por completo antes de seguir con el paso 2.
- Aplique pocas gotas del tamaño de una moneda pequeña de limpiador para superficies de cocción affresh® en las zonas afectadas.
■Frote la almohadilla de limpieza azul para superficies de cocción con limpiador para superficies de cocción affresh® sobre la superficie. Se requiere aplicar un poco de presión para eliminar las manchas rebeldes.
■Espere hasta que el limpiador se seque y deje una opacidad blanca antes de seguir con el paso 3.
- Pula con una toalla de papel o con un paño limpio y seco.
■ Repita los pasos 1 a 3 según sea necesario para las manchas rebeldes o adheridas al quemarse.
Se puede pedir el kit completo de limpieza para superficies de cocción, que incluye lo siguiente:
■Raspador para superficies de cocción
■Limpiador para superficies de cocción affresh®
■Almohadillas de limpieza azules para superficies de cocción
Consulte la sección “Accesorios” para obtener los números de pieza e información sobre pedidos.
CONTROLES DE LA SUPERFICIE DE COCCIÓN
Para evitar daños en los controles de la superficie de cocción, no use lana de acero, productos de limpieza abrasivos ni productos de limpieza para hornos.
Para evitar daños, no remoje las perillas.
Cuando vuelva a colocar las perillas, asegúrese de que estén en la posición Off (Apagado).
No retire los sellos debajo de las perillas.
Método de limpieza:
■Agua y jabón:
Tire de las perillas en sentido recto para retirarlas del panel de control.
■ Cuando vuelva a colocar las perillas, asegúrese de que estén en la posición Off (Apagado).
ACERO INOXIDABLE (en algunos modelos)
Para evitar daños en las superficies de acero inoxidable, no use estropajos precargados con jabón, limpiadores abrasivos, limpiador para superficies de cocción, estropajos de lana de acero, paños de lavar ásperos o toallas de papel abrasivas.
Frote en la dirección de la veta para evitar daños.
Método de limpieza:
■Limpiador de uso general:
Enjuague con agua limpia y seque con un paño suave que no
deje pelusa.
■Vinagre para manchas de agua dura.
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones sugeridas aquí. Si necesita asistencia adicional o más recomendaciones que pueden ayudarle a evitar una llamada de servicio técnico, visite http://www.kitchenaid.com/customer-service. En Canadá, visite http://www.kitchenaid.ca. En México, visite https://kitchenaid.mx.
Contáctenos por correo con sus preguntas o dudas a la dirección que aparece a continuación.
En los EE.UU.:
Whirlpool México, S. de R.L. de C.V.
Antigua Carretera Roma Km 9 S/N
Col. El Milagro, Apodaca, N.L.,
México, C.P. 66634
Incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.
Problema Posibles causas y/o soluciones
| Nada funciona | Se ha quemado un fusible de la casa o se ha disparado un cortacircuitos: Reemplace el fusible o reposicione el disyuntor. Si el problema continúa, llame a un electricista.El cableado de la superficie de cocción no es correcto: Vea las Instrucciones de instalación. |
| La superficie de cocción no funciona | La perilla de control se ha ajustado de manera incorrecta: Empuje hacia dentro la perilla antes de ajustar la potencia.Control Lock (Bloqueo de controles) puede estar activado: Mantenga presionado Control Lock (Bloqueo de controles) durante 3 segundos.Uno o más quemadores dejaron de funcionar durante el uso: Deje que la superficie de cocción se enfríe por 30 minutos y luego vuelva a encender el quemador. |
| Hay demasiado calor alrededor de los utensilios de cocina sobre la superficie de cocción | El utensilio de cocina no es del tamaño adecuado: Use utensilios de cocina que sean más o menos del mismo tamaño que el área, el elemento o el quemador de la superficie de cocción. Los utensilios de cocina no deben extenderse más de 1/2" (1,3 cm) fuera del área de cocción.Las superficies de la superficie de cocción se calientan: Cuando la superficie de cocción está en uso, es posible que todo el área de la superficie de cocción esté caliente. |
| Los resultados de cocción de la superficie de cocción no son los esperados | No se están utilizando utensilios de cocina adecuados: Consulte la sección “Utensilios de cocina”.La perilla de control no se ha ajustado al nivel de calor adecuado: Consulte la sección “Controles de la superficie de cocción”.La superficie de cocción no está nivelada: Nivele la superficie de cocción. Vea las Instrucciones de instalación.Ciertos niveles de potencia parecen demorar más para cocinar alimentos o algunos niveles de potencia no tienen el rendimiento habitual: La superficie de cocción regula la temperatura de los componentes internos y reduce automáticamente la potencia de todos los elementos en uso sin ninguna notificación visual o audible. Deje que la superficie de cocción se enfríe 30 minutos para después reanudar el rendimiento de cocción normal. Consulte “Cómo usar” en la sección “Controles de la superficie de cocción”. |
| La superficie de cocción emite pitidos | Se mantiene presionada una tecla: Retire todos los objetos que haya en la zona de los controles o limpie cualquier residuo que haya en la superficie del panel de control. Si la superficie de cocción sigue emitiendo pitidos durante más de 15 minutos, el panel de control se bloqueará y en la pantalla aparecerá el código de error F1E0. Consulte “La superficie de cocción muestra el código F1E0” en esta sección. |
| La superficie de cocción muestra el código F1E0 | En la superficie de cocción aparece el código F1E0, lo que indica que una o más teclas están presionadas de forma permanente: Siga los pasos a continuación.Asegúrese de que los controles de la superficie de cocción estén apagados.Limpie minuciosamente el panel de control táctil de la superficie de cocción. Consulte la sección “Limpieza general”.Desconecte la electricidad o desenchufe la superficie de cocción.Después de 1 minuto, vuelva a conectar la alimentación o enchufe la superficie de cocción.Si el error vuelve a aparecer después de 1 minuto, solicite ayuda técnica. |
AYUDA O SERVICIO TÉCNICO
Si necesita piezas de repuesto
Si necesita pedir piezas de repuesto, recomendamos que use únicamente piezas especificadas de fábrica. Las piezas especificadas de fábrica encajarán bien y funcionarán bien ya que están confeccionadas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo de KitchenAid®.
Para encontrar piezas especificadas de fábrica en su zona, llámenos o llame al centro de servicio técnico designado por KitchenAid más cercano.
En Estados Unidos.
Llame al Centro para la eXperiencia del cliente de KitchenAid sin costo alguno al: 1-800-422-1230, o visite nuestro sitio web en www.kitchenaid.com.
Nuestros consultores ofrecen ayuda con:
■Programación de servicio. Los técnicos de servicio designados para electrodomésticos KitchenAid® están capacitados para cumplir con la garantía del producto y proveer servicio una vez que la garantía caduque en cualquier lugar de los Estados Unidos.
■Características y especificaciones de nuestra línea completa de electrodomésticos.
■Referencias a distribuidores locales de electrodomésticos KitchenAid®.
■Información sobre la instalación.
■Procedimientos de uso y mantenimiento.
■Ventas de piezas de reparación.
■Asistencia al cliente especializada (idioma español, deficiencias de audición, visión limitada, etc.).
Para obtener asistencia adicional
Si necesita asistencia adicional, puede escribir con sus preguntas o dudas a:
Incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.
Accesorios
Para pedir accesorios, visite nuestro sitio web en www.kitchenaid.com.
Limpiador para superficies de cocción affresh®
(modelos con vitrocerámica)
Referencia para pedido W10355051
Protector para superficies de cocción
(modelos con vitrocerámica)
Referencia para pedido 31463
Raspador para superficies de cocción
(modelos con vitrocerámica)
Referencia para pedido WA906B
Limpiador para acero inoxidable affresh®
(modelos de acero inoxidable)
Referencia para pedido W10355016
Limpiador affresh® para cocina y electrodomésticos
Referencia para pedido W10355010
En Canadá
Llame al Centro para la eXperiencia del cliente de KitchenAid sin costo alguno al: 1-800-807-6777 o visite nuestro sitio web en www.kitchenaid.ca.
Nuestros consultores ofrecen ayuda con:
■Programación de servicio. Los técnicos de servicio designados para electrodomésticos KitchenAid® están capacitados para cumplir con la garantía del producto y proveer servicio una vez que la garantía caduque en cualquier lugar de Canadá.
■Características y especificaciones de nuestra línea completa de electrodomésticos.
■Referencias a distribuidores locales de electrodomésticos KitchenAid®.
■Procedimientos de uso y mantenimiento.
■Venta de accesorios y repuestos.
Para obtener asistencia adicional
Si necesita asistencia adicional, puede escribir a KitchenAid con sus preguntas o dudas a:
Incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.
En México
Llame al Centro Whirlpool Service®:
Teléfono: 01 800 0022 76
o visite www.kitchenaid.mx/servicio.
Para obtener asistencia adicional
Si necesita asistencia adicional, puede escribir a Whirlpool Properties con sus preguntas o dudas a:
Whirlpool México, S. de R.L. de C.V.
Antigua Carretera Roma Km 9 S/N
Col. El Milagro, Apodaca, N.L.,
México, C.P. 66634
Incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.
