MANUAL DE USUARIO RRE 1010 Orbegozo

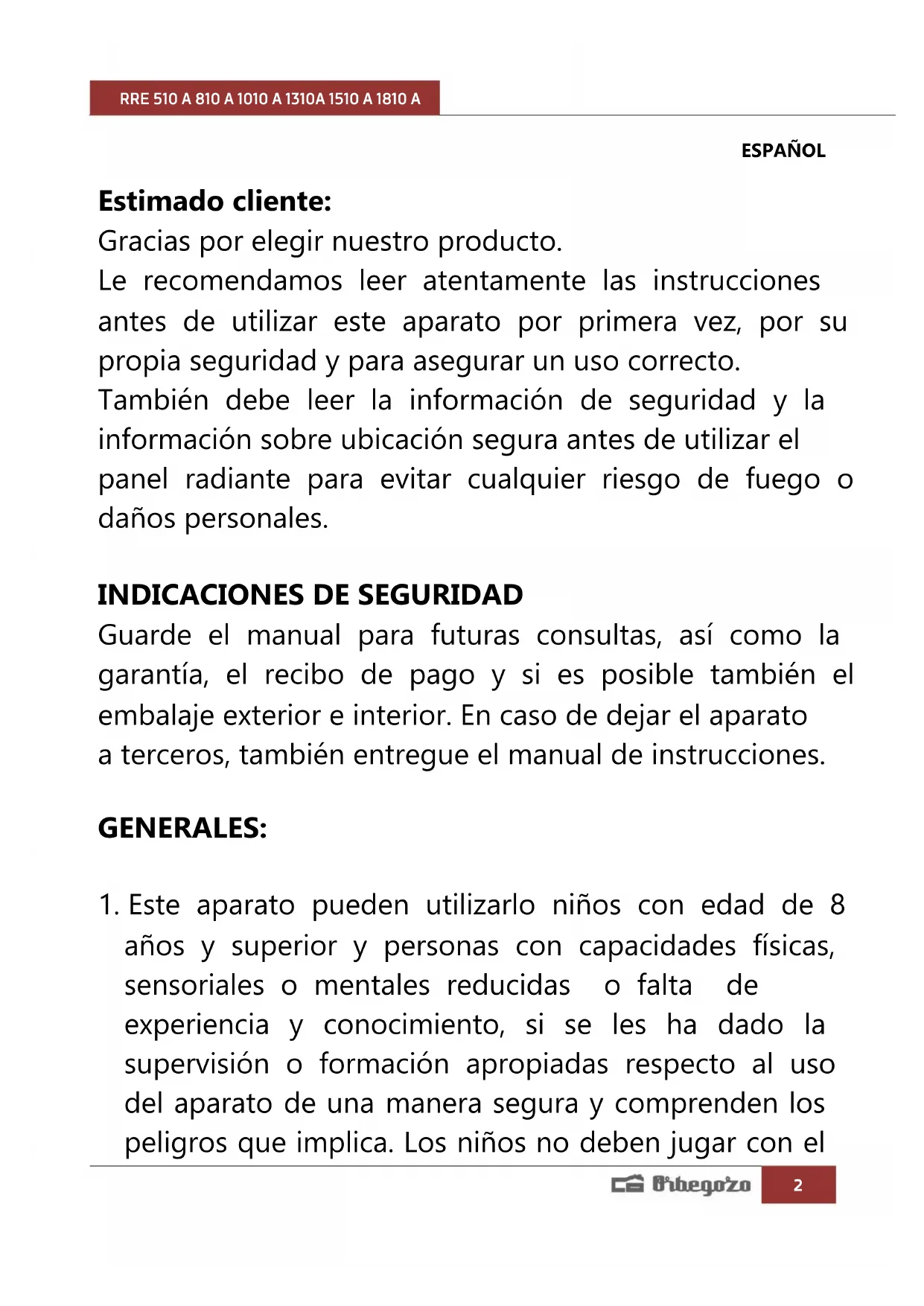

ESPAÑOL Estimado cliente: Gracias por elegir nuestro producto. Le recomendamos leer atentamente las instrucciones antes de utilizar este aparato por primera vez, por su propia seguridad y para asegurar un uso correcto. También debe leer la información de seguridad y la información sobre ubicación segura antes de utilizar el panel radiante para evitar cualquier riesgo de fuego o daños personales.

INDICACIONES DE SEGURIDAD

Guarde el manual para futuras consultas, así como la garantía, el recibo de pago y si es posible también el embalaje exterior e interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones. GENERALES:

1. Este aparato pueden utilizarlo niños con edad de 8

años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con elRRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

2. Se deberá supervisar a los niños para asegurarse de

que no juegan con este aparato.

3. PRECAUCIÓN: Para la seguridad de sus niños no deje

material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.

4. Si el cable de alimentación está dañado, debe ser

sustituido por el fabricante, por su servicio postventa o por personal cualificado similar con el fin de evitar un peligro.

5. No desconecte nunca tirando del cable.

6. No lo ponga en funcionamiento si el cable o el

enchufe están dañados o si observa que el aparato no funciona correctamente.

7. No manipule el aparato con las manos mojadas.

8. No sumergir el aparato en agua o cualquier otro

9. Antes de su limpieza observe que el aparato está

10. El aparato debe instalarse de acuerdo con la

reglamentación nacional para instalaciones eléctricas.

11. Este aparato es sólo para uso doméstico.RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

12. En caso de necesitar una copia del manual de

instrucciones, puede encontrarla en www.orbegozo.com.

13. ADVERTENCIA: En caso de mala utilización, existe

riesgo de posibles heridas. ESPECÍFICAS: El significado del símbolo es “NO CUBRIR”. ADVERTENCIA: En orden de evitar un sobrecalentamiento, no cubrir el aparato de calefacción. Los niños menores de 3 años deben mantenerse fuera del alcance del aparato a menos que sean continuamente supervisados. Los niños desde 3 años y menores de 8 años deben sólo encender/apagar el aparato siempre que éste haya sido colocado o instalado en su posición de funcionamiento normal prevista y que sean supervisados o hayan recibido instrucciones relativas al uso del aparato de una forma segura y entiendan los riesgos que el aparato tiene. Los niños desde 3 años y menores de 8 años no deben enchufar, regularRRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

y limpiar el aparato o realizar operaciones de mantenimiento. PRECAUCIÓN: Algunas partes de este aparato pueden ponerse muy calientes y causar quemaduras. Debe ponerse atención particular cuando los niños y las personas vulnerables estén presentes. El aparato no debe colocarse inmediatamente debajo de una base de toma de corriente. No situar el aparato próximo a paredes, mobiliario, entelados, cortinas, ropas de cama y otros materiales inflamables ya que hay riesgo de incendio. No usar este aparato de calefacción en el entorno inmediato de una bañera, ducha o piscina. No usar este aparato de calefacción con un programador, temporizador u otro dispositivo que conecte el aparato de calefacción automáticamente, ya que existe riesgo de incendio si el aparato de calefacción está cubierto o colocado incorrectamente. Antes de conectar el dispositivo compruebe que la tensión indicada en la placa de características coincide con la tensión de la corriente de su hogar. Conecte el aparato únicamente a un suministro de AC que coincida con el especificado en la placa de características.RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

¡No toque las piezas con corriente! ¡Pone en peligro su vida! No utilice el aparato en ambientes inflamables (por ejemplo cerca de gases combustibles o botes de spray). ¡Riesgo de explosión y fuego! No utilice el aparato en habitaciones con gases explosivos (por ejemplo, gasolina) o mientras se están utilizando colas o disolventes inflamables (por ejemplo cuando se encolan o barnizan suelos de parquet, PVC, etc.) No permita que aerosoles, sustancias inflamables o materiales sensibles al calor se interpongan en el flujo de aire caliente. No utilice el aparato en zonas o habitaciones en las que haya riesgo de fuego, como garajes, establos, cabañas de madera, etc. La unidad se debe montar de modo que los elementos de control no puedan ser alcanzados por las personas que están en el baño, ducha u otros lugares llenos de agua. Siempre desenchufe el aparato después de utilizarlo. ¡Importante! No introduzca ningún tipo de objeto por las aberturas del aparato. ¡Existe riesgo de lesiones (descarga eléctrica) y daños en el aparato! Mantenga el cable a una distancia prudente de las rejillas de entrada y salida de aire.RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

No usar este aparato de calefacción si se ha caído. No usar si hay señales visibles de daño al aparato de calefacción. Usar este aparato de calefacción sobre una superficie horizontal y estable, o fijarlo a la pared según sea aplicable. ADVERTENCIA: No utilice este aparato de calefacción en habitaciones pequeñas que estén ocupadas por personas que no puedan abandonar por si mismas la habitación, a menos que se proporcione vigilancia permanente. ADVERTENCIA: Para reducir el riesgo de fuego, mantenga los textiles, cortinas, u otro material inflamable a una distancia mínima de 1 m de la salida de aire.

INSTRUCCIONES DE INSTALACIÓN

Este radiador se puede utilizar con pies de apoyo o instalado en una pared. CON PIES DE APOYO:

1. Cuando se utiliza de esta manera, debe estar de pie en posición horizontal. No coloque el

radiador sobre superficies inestables como camas, alfombras, etc. y no lo utilice en una posición inestable donde se pueda volcar, ya que esto supone riesgo de fuego.

2. Deje siempre un espacio amplio alrededor del radiador. La zona de seguridad que se debe dejar

libre es 15 cm en la parte superior y en los laterales y 20 cm en la parte frontal. Cómo instalar los pies de apoyo: Inserte los extremos de los pies en la base del radiador (ver figura 1, 1.1). Instale los pies en los huecos inferiores indicados en la imagen 1.1. en función del modelo adquirido.RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

ATENCIÓN: En el caso de instalar el aparato sobre sus pies de apoyo, sitúelo sobre una superficie que soporte altas temperaturas. Fig. 1 fig.1.1 Modelo Posición de los pies de apoyo Primer pie Segundo pie RRE 510 A

1. Observe las distancias mínimas de seguridad para la instalación.

2. El radiador se debe colocar al menos a 150 mm de todos los objetos, paredes, etc (ver figura 2).

La distancia mínima desde el suelo debe ser 220 mm y desde la parte de arriba, 300 mm. Fig.2RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

Respetar siempre las medidas mínimas mostradas en la última imagen de la siguiente página.

1. Una vez seleccionado el lugar para la instalación del emisor térmico, sitúe un soporte superior

verticalmente sobre la pared y marque los dos agujeros con una separación de 30 mm. Una vez hecho, y en función de su emisor térmico, escoja la distancia D1 con respecto a las señales previas (Fig 3)

2. Realice los cuatro agujeros, introduzca los tacos y atornille los soportes superiores a la pared (Fig

3. Atornille el soporte inferior a la parte inferior del emisor.

4. Cuelgue el emisor térmico y señale el punto a taladrar del soporte inferior (Fig 5).

5. Descuelgue el emisor y realice el agujero para el soporte inferior.

6. Cuelgue de nuevo el emisor y atornille el soporte inferior a la pared para que el emisor quede

DESCRIPCIÓN DE LAS PIEZAS: A: Modo confort (sol) B: Modo de económica (luna) C: Símbolo de Modo Confort D: Símbolo de Espera E: Símbolo de Modo Económico F: Indicación de funcionamiento de la función de detección de ventana abierta G: Símbolo de Modo Anticongelación H: Indicación del reloj en un día en modo Confort. I: Día de la semana J: Indicación de día de la semana K: Configuración de la Temperatura L: Símbolo de función de calor M: Indicación del reloj en un día en modo económico.

INSTRUCCIONES DE FUNCIONAMIENTO

Este aparato se puede controlar con el mando a distancia o manualmente usando los controles del panel. Las funciones son las mismas en ambas opciones excepto el bloqueo para niños, que está disponible sólo en el mando a distancia y la función de ventanas abiertas, que se encuentra sólo en el panel.RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

Temperatura Confort y temperatura en modo Económico: La temperatura Confort es la más utilizada. La temperatura Confort en invierno suele ser de entre 20º y 23º C. La temperatura en modo Económico es aquella en la que el aparato realiza un consumo moderado. Reduciendo la temperatura de referencia se logra un ahorro energético. Recomendaciones para ahorrar y optimizar el consumo: Es altamente recomendable utilizar el modo Programa para ajustar el radiador a nuestro estilo de vida y así optimizar el consumo. Es importante que cada habitación se caliente a la temperatura adecuada en todo momento. Se debe lograr un equilibrio perfecto entre confort y ahorro.

Habitación Temperatura Confort Temperatura Económica Por el día Sala de estar, oficina 21º-22ºC 18º-19ºC Por la noche Dormitorio 20ºC (Cuando nos levantamos y nos vamos a la cama) 17ºC (Mientras dormimos)

Aviso: Cuando enciende el aparato, el microprocesador lee la memoria interna del dispositivo y recuerda el último modo establecido por el usuario.RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

En el primer encendido, la memoria está vacía, por lo que la pantalla parpadeará constantemente hasta que se presione alguna tecla. Una vez que el aparato se haya colocado y conectado correctamente en el enchufe, presione el "Interruptor de alimentación principal" en la posición "I" para tener voltaje. (Fig 7) cuando se conecte a la fuente de alimentación, el símbolo de espera aparecerá en la pantalla. (Fig.8)

SELECCIÓN DEL MODO DE FUNCIONAMIENTO: Pulsamos (Fig 9), el aparato se encenderá y aparecerá uno de los siguientes cuatro modos. (Fig 10, Fig.11, Fig 12, Fig 12, Fig 13)RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

Modo Confort (Fig.10) Ajustamos la temperatura de Confort de acuerdo a nuestras necesidades pulsando el botón. + o – Fig.10 Modo Económico (Fig.11) Ajustamos la temperatura del Modo Económico de acuerdo a nuestras necesidades pulsando el botón. + o – Fig.11 Importante: La temperatura del modo Económico es siempre 3ºC menor que la del modo Confort. Si se varía la temperatura en cualquiera de los 2 modos, la del otro modo se ajustará automáticamente para mantener esa diferencia de 3ºC.RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

Por ejemplo: Si configuramos una temperatura Confort de 24ºC, la temperatura del modo Económico baja automáticamente a 21ºC. Del mismo modo, si configuramos la temperatura del modo Económico en 20ºC, la temperatura del modo Confort automáticamente pasará a ser de 23ºC. Modo de programación: (Fig.12) Fig.12

Modo Anticongelación (Fig.13) Este modo equivale a la posición de Apagado y su función es evitar que la temperatura del aparato descienda por debajo de 7ºC y por tanto el radiador solo se encenderá si la temperatura es inferior a 7ºC. En este modo la temperatura no se puede ajustar.

Fig.13 Para cambiar el modo: Pulse el botón M brevemente para cambiar el modo: (Fig.14)RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

Fig.14 El símbolo aparece en todos los modos cuando la resistencia está funcionando (Fig.15).

Fig.15 CÓMO PROGRAMAR SU CALEFACTOR: Ir al modo OFF como en la imagen, Mantenga pulsado el botón durante 5 segundos Fig.16 La siguiente pantalla aparecerá inmediatamente (Fig.17), mostrando por defecto el lunes a las 00:00. A partir de este momento se debe programar en tramos de 1 hora seleccionando el modo que se desea en cada tramo, Confort, Económico y Anticongelante (apagado). Una vez programadas las 24 horas del día se pasa automáticamente al siguiente día a las 00:00 (Lunes 1, Martes 2, Miércoles 3, Jueves 4, Viernes 5, Sábado 6, Domingo 7). Se sigue el mismo procedimiento hasta programar todos los días de la semana. Cambiar modo:

3. Modo Programación

Aquí está la pantalla de programación

Casilla superior: CONFORT Casilla Inferior: ECONÓMICO Nada: ANTICONGELACIÓN

Fig.17 La programación de cada hora se realiza de la siguiente manera: El botón M es para cambiar el modo( Confort, Económico, Anticongelación

El botón + es para avanzar a la siguiente hora El botón – es para retroceder a la hora anterior Veamos un ejemplo paso a paso. Después de mantener presionado el botón durante 5 segundos (Fig.18) Fig.18 Podemos ver que aparece la pantalla (Fig.19). Primero, debemos saber que la programación debe realizarse de hora en hora pasando por todos los días de la semana. Si, por ejemplo, queremos programar el modo Confort entre las 00:00 y la 1:00 del lunes: Pulse el botón M hasta que el símbolo Confort aparezca (Fig.19), presione el botón +. Al hacer esto, se habrá configurado el modo Confort en el tramo horario de 00:00 a 01:00 y se pasará al siguiente tramo horario, de 01:00 a 02:00 (Fig.20). Día de la semanaRRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

Fig. 19 Fig.20 Ahora vamos a configurar el modo Económico entre 1:00 y 2:00, simplemente presionando el botón M hasta que el símbolo del modo Económico aparezca (Fig.21) , presione el botón +. Al hacer esto, se habrá configurado el modo Económico en el tramo de 01:00 a 02:00 y se pasará al siguiente tramo horario, de 02:00 a 03:00 (Fig.22). Ahora vamos a configurar el modo Anticongelación entre las 2:00 y las 3:00, simplemente pulsando M hasta que el símbolo Anticongelación aparezca (Fig.23) y presione el botón +. Al hacer esto, habremos configurado el modo Anticongelación en el tramo horario de 2:00 a 3:00 y se pasará al siguiente tramo horario, de 3:00 a 4:00 (Fig. 22). Recuerde que el modo Anticongelación equivale a Apagado El símbolo del Modo Confort se muestra o parpadeaRRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

Resumen de lo que hemos hecho. Hemos programado lo siguiente: el modo Confort entre 0:00 y 1:00; el modo Económico entre 1:00 y 2:00, y el modo Anticongelación entre 2:00 y 3:00. Así es como quedará reflejado (Fig.24) Modo Anticongelación 2:00 y 3:00. Sin casilla

Modo Confort 0:00 y 1:00. Casilla superior

Modo Económico 1:00 y 2:00. Casilla media

Repetimos el procedimiento anterior para programar sucesivamente de 0:00 a 23:00 (24 horas) con diferentes modos, y luego continuamos con el resto de los días de la semana (lunes - domingo). Cómo programar el día actual de la semana y la hora: Cuando terminemos el programa de 7 días/24 horas, presione , y aparece la siguiente pantalla (Fig. 25), que es para configurar el día y la hora actuales. Fig.25 Con el botón + o – pasamos por los días hasta que encontremos el día actual. Por ejemplo, el lunes, vamos a 1, o el miércoles, usando el botón + o – a 3. (Fig.26)RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

Fig.26 Ahora pulsamos el botón M y la visualización de la hora comienza a parpadear. Con el botón + o – ajustamos la pantalla a la hora correcta, luego pulsamos el botón M. Ahora la pantalla de minutos comienza a parpadear. Con el botón + o – ajustamos la pantalla a los minutos correctos, luego pulsamos el botón M La aplicación vuelve a la posición apagado (OFF) (Fig. 27). Fig.27 Importante:

1. Si desea cambiar el modo en cualquier momento, use el botón – para retroceder hora por hora y

presione M para cambiar el modo al deseado.

2. Debe hacer la programación de las 24 horas de los 7 días de la semana. No puede saltarse días y

dejarlos sin programar. En caso de que quiera programar un día en que el emisor esté apagado en todo momento deberá seleccionar en todas las horas de ese día el modo Anticongelación

3. Si desea salir en cualquier momento para programar el día actual de la semana y la hora, presione

. Tenga en cuenta que el emisor funcionará con la última programación realizada en cada día. Es decir, si sale de la programación tras terminar el día miércoles (3) el aparato funcionará con la programación que acaba de hacer entre el lunes (1) y el miércoles (3) pero de jueves (4) a domingo (7) funcionará con la última programación que se haya hecho en dichos días.

Ahora estamos preparados para usar el modo de programación. Para activarlo, de encender el aparato pulsando el botón y buscar el modo de Programación con el botón M hasta que aparezca la siguiente pantalla que fluctúa entre estos dos. (Fig.28) Esto significa que el modo de programación se ha activado y el aparato funcionará con la programación seleccionada.

Cuando el modo de programación está funcionando (Fig.29). ● En esta pantalla, podemos ver el día, la temperatura de acuerdo con el modo de ajuste ( Confort, Económico, Anticongelación ). Las distintas casillas parpadearán mostrando la hora actual si el modo de ajuste sea el modo Confort

● Esta pantalla muestra el Día 1, temperatura del modo Confort a 25ºC y la casilla parpadea con el símbolo del sol entre las 0:00 y la 1:00, lo que significa que se ejecuta en el modo Confort entre las 0:00 y la 1:00 el lunes. Ajustamos la temperatura de Confort

Económico de acuerdo a nuestras necesidades presionando el botón. + o – Fig.29RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

OTRAS FUNCIONES Compensación de Temperatura: Debido a las características del aparato, la temperatura se mide en la parte inferior del calefactor y se ajusta perfectamente a la temperatura de Confort seleccionada por el usuario. Sin embargo, también es posible configurar manualmente la temperatura ambiente que mide el aparato. Temperatura ambiente registrada - Temperatura Confort indicada = Valor... Por Ejemplo: 22ºC en una temperatura ambiente medida con el termómetro cuando la temperatura ambiente que indica el display es de 20ºC. El valor de compensación de temperatura es 22 - 20 = + 2ºC. El usuario debe poner + 2ºC en el menú de compensación de temperatura. Paso 1: Apague el radiador pulsando el botón . Paso 2: Al mantener pulsado durante 5 segundos el botón M iremos a este menú donde la pantalla muestra 0.0. Paso 3: Pulsar los botones +/- para ajustar fracciones de 1ºC. Paso 4: Presione el botón M para confirmar y regresar a la posición OFF. Paso 5: Encienda el aparato pulsando el botón . Seguro para niños: El usuario puede asegurarse de que nadie cambie la programación establecida, bloqueando el panel de control. Esta función es muy útil para edificios públicos o para evitar que los niños manipulen los controles. Se hace presionando el botón del mando a distancia. Para desbloquearlo, vuelva a presionar el mismo botón. Detección de ventana abierta: Esta función permite detectar una ventana abierta y activar automáticamente el modo de funcionamiento anticongelante.

1. Presionando el botón y M simultáneamente durante unos segundos, hasta que

aparezca el símbolo . Si se observa una caída de temperatura en la habitación durante la función normal, el modo antihielo se activa automáticamente para ahorrar consumo de energía y el símbolo comienza a parpadear continuamente. Si presiona M, el calentador volverá a la función normal, el símbolo dejará de parpadear. La cancelación de esta función se realiza de la misma manera.RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

Posibles problemas con el termostato: ■ Si el termostato está por debajo de -15 ℃, la pantalla mostrará OC. ■ Si el termostato está por encima de 50 ℃, la pantalla mostrará SC. LIMPIEZA Recomendamos mantener limpios los radiadores eléctricos. Puede aparecer polvo, el cual puede llegar a quemarse y depositarse en la pared y sobre el emisor en forma de rayas o áreas oscuras. Estas manchas se deben exclusivamente a la falta de limpieza del radiador eléctrico y del área adyacente.

ELIMINACIÓN DEL ELECTRODOMÉSTICO VIEJO

En base a la Norma europea 2012/19/EU de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo. DECLARACIÓN DE CONFORMIDAD: Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/EU y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/EU. GARANTÍA Este aparato está cubierto y cuenta con el derecho de la garantía legal conforme a la legislación vigente desde la fecha de compra. Conserve el ticket de compra para poder reclamar su derecho a la garantía. Para encontrar el servicio más cercano a su localización contacte a través del siguiente enlace web: https://orbegozo.com/asistencia-tecnica/ Para cualquier tipo de consulta, duda o incidencia puede ponerse en contacto con nosotros a través de nuestro correo electrónico reflejado en la página principal de este manual o a través de nuestro servicio de asistencia técnica en https://orbegozo.com/contacto/ Orbegozo no se hace responsable de los componentes y accesorios que son objeto de desgaste debido al uso, así como los compuestos perecederos o que se hayan deteriorado por un uso indebido. Tampoco se hará responsable si el propietario ha modificado técnicamente el aparato. Consulte las condiciones legales en nuestra página web.RRE 510 A 810 A 1010 A 1310A 1510 A 1810 A

INFORMATION REQUIREMENTS FOR LOCAL SPACE HEATERS (EU)2015/1188 Item Model identifier Símbolo Valor Unidad Partida Unidad Potencia calorífica Tipo de aportación de calor, únicamente para los aparatos de calefacción local eléctricos de acumulación (seleccione uno) Potencia calorífica nominal RRE 510 A

Control manual de la carga de calor con respuesta a la temperatura interior o exterior

Control electrónico de la carga de calor con respuesta a la temperatura interior o exterior

Potencia calorífica asistida por ventiladores

Tipo de control de potencia calorífica / de temperatura interior (seleccione uno) RRE 1810 A

Potencia calorífica de un solo nivel, sin control de temperatura interior

Dos o más niveles manuales, sin control de temperatura interior

Con control de temperatura interior mediante termostato mecánico

Con control electrónico de temperatura interior

Control electrónico de temperatura interior y temporizador diario

Control electrónico de temperatura interior y temporizador semanal Yes RRE 1810 A

Otras opciones de control (pueden seleccionarse varias)

Potencia calorífica máxima continuada RRE 510 A

Control de temperatura interior con detección de presencia

Control de temperatura interior con detección de ventanas abiertas

Con opción de control a distancia

Con control de puesta en marcha adaptable

Con limitación de tiempo de funcionamiento

Con sensor de lámpara negra

Consumo auxiliar de electricidad

A potencia calorífica nominal Todos modelos

A potencia calorífica mínima Todos modelos

En modo de espera Todos modelos
