MANUAL DE USUARIO DN200BR DENON

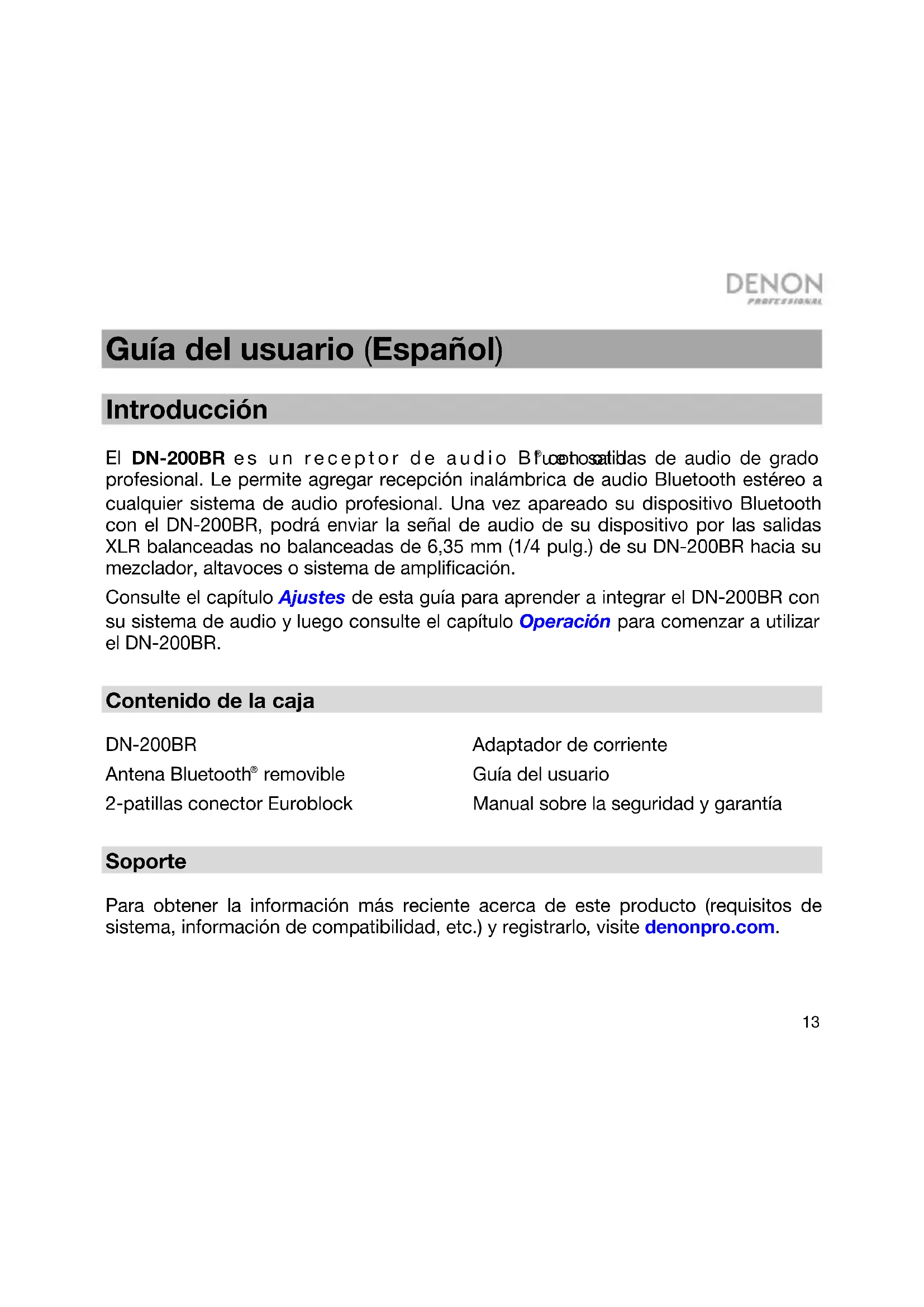

Guía del usuario (Español)

Introducción

El DN-200BR es un receptor de audio Bluconosatidas de audio de grado profesional. Le permite agregar recepción inalámbrica de audio Bluetooth estéreo a cualquier sistema de audio profesional. Una vez apareado su dispositivo Bluetooth con el DN-200BR, podrá enviar la señal de audio de su dispositivo por las salidas XLR balanceadas no balanceadas de 6,35 mm (1/4 pulg.) de su DN-200BR hacia su mezclador, altavoces o sistema de amplificación.

Consulte el capítulo Ajustes de esta guía para aprender a integrar el DN-200BR con su sistema de audio y luego consulte el capítulo Operación para comenzar a utilizar el DN-200BR.

Contenido de la caja

DN-200BR

Antena Bluetooth ^® removable

2-patillas conector Euroblock

Adaptador de corriente

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite denonpro.com.

Características

149 mm

(5,8 pulg.)

OUTPUT

BAL

UNBAL.UNBAL.

45 mm

(1,8 pulg.)

1. Entrada de corriente: Utilice el adaptador de corriente incluido para conectar esta entrada a una toma de corriente. Consulte Ajustes para más información.
2. Terminal de la antena BNC: Conecte a este conector BNC la antena Bluetooth removable. La antena recibe y transmite la señal Bluetooth desde un dispositivo Bluetooth apareado. El DN-200BR tiene un alcance hasta 25 metros (82 pies).
3. Botón Pair (Apareamiento): Mantenga pulsado este botón durante 3 segundos para que el DN-200BR esté disponible para aparearse con un dispositivo Bluetooth cercano. Consulte Operación para más información.

4. Conector de apareamiento remoto: Use el conector Euroblock de 2 patillas para agregar un botón de apareamiento remoto (no incluido) a este conector.

5. Luz Status (De estado): Este LED indica el estado de apareamiento Bluetooth del DN-200BR:

6. Parpadeo lento (aproximadamente dos veces cada 2 segundos): El DN-200BR no se encuentra apareado con un dispositivo Bluetooth.

7. Parpadeo rápido (aproximadamente dos veces por segundo): El DN-200BR puede aparearse con un dispositivo Bluetooth.
8. Encendido permanentemente: El DN-200BR se encuentra apareado con un dispositivo Bluetooth.

Consulte Operación para aprender a aparear/desaparear un dispositivo Bluetooth con/de el DN-200BR.

1. Perilla Level (Nivel): Gire esta perilla para ajustar el nivel del volumen de salida (enviado hacia las salidas balanceadas y no balanceadas).

2. Salidas (XLR balanceadas): Estas salidas envían el audio desde un dispositivo Bluetooth apareado. Utilice cables XLR para conectar estas salidas a sus altavoces, mezclador, etc. Consulte Ajustes para más información.

3. Salidas (No balanceadas de 6,35 mm / 1/4 pulg.): Estas salidas envían el audio desde un dispositivo Bluetooth apareado. Utilice cables estándar de 6,35 mm (1/4 pulg.) para conectar estas salidas a altavoces, mezclador, etc. Consulte Ajustes para más información.

Ajustes

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

1. Utilice cables tanto XLR como de 6,35 mm (1/4 pulg.) para conectar las salidas (balanceadas o no balanceadas) del DN-200BR a sus altavoces, mezclador, amplificador u otro dispositivo que acepte entradas de nivel de línea (este dispositivo debe estar apagado).

Importante: Para el funcionamiento en estéreo, asegúrese de que las salidas izquierda (L) y derecha (R) se conecten a las entradas izquierda y derecha, respectivamente.

1. Utilice el adaptador de corriente incluido para conectar la entrada de corriente del DN-200BR a su toma de corriente.

Importante: No utilice el DN-200BR cerca de un horno microondas, ya que este podría interferir con la recepción.

1. Si está utilizando un mezclador, asegúrese de que todas sus conexiones estén firmes y enciéndalo.

2. Encienda sus altavoces a lo último.

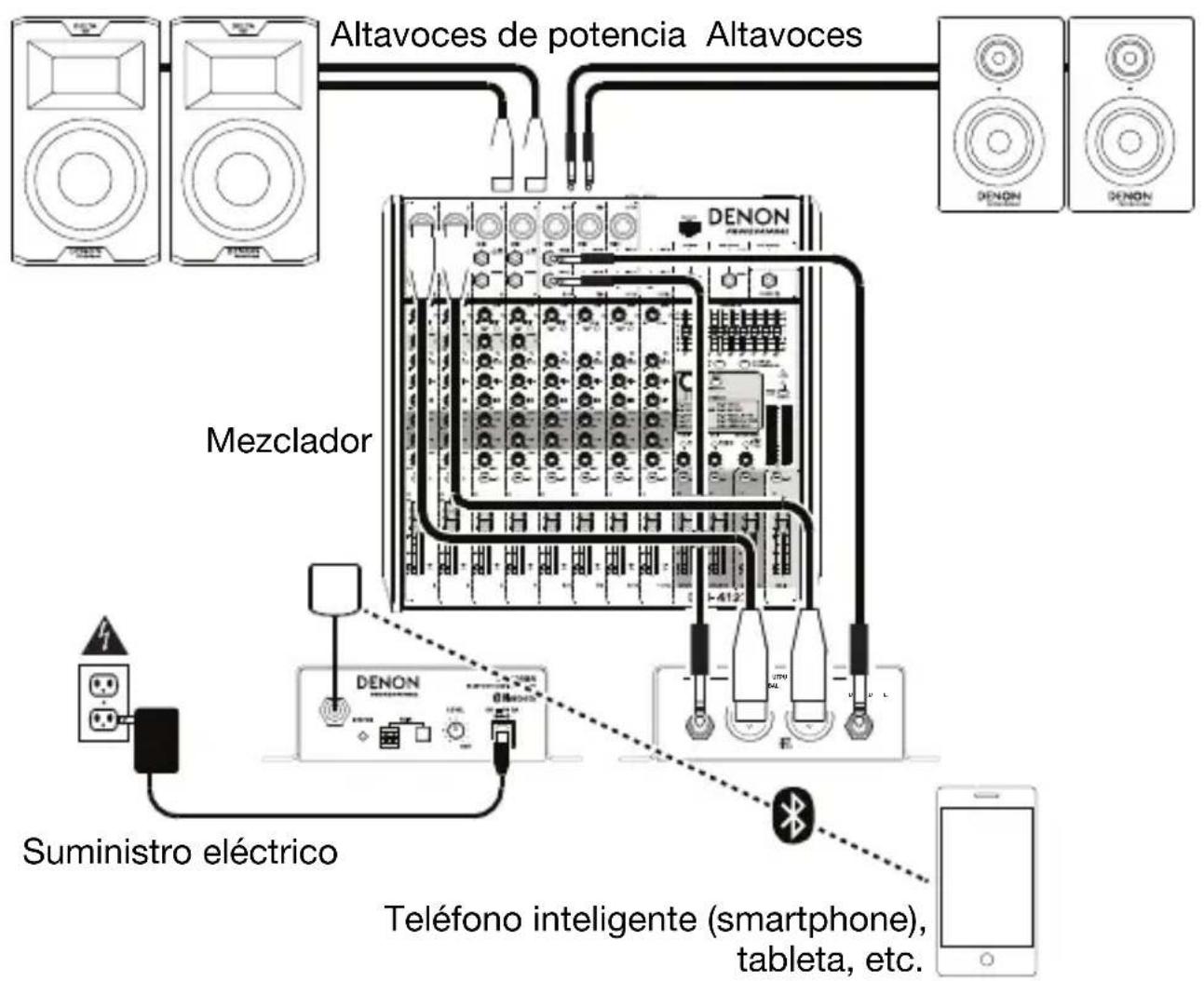

Ejemplo
    AY["Suministro eléctrico"]
    AZ["Teléfono inteligente (smartphone), tableta, etc."]

Operación

Puede reproducir audio desde un dispositivo que transmita su señal a través de una conexión Bluetooth (por ej., teléfonos inteligentes [smartphones], tabletas, etc.). El DN-200BR utiliza Bluetooth CSR 4.0 y tiene un alcance hasta 25 metros (82 pies).

Una vez “apareado” su dispositivo Bluetooth con el DN-200BR, quedan “conectados” inalámbricamente. Puede reproducir audio en su dispositivo Bluetooth y será enviado por las salidas del DN-200BR (balanceadas y no balanceadas).

Importante:

• El DN-200BR no recibirá el audio de una llamada telefónica. Mientras lo utiliza, recomendamos deshabilitar su conexión a la red celular de ser posible.
• No utilice el DN-200BR cerca de un horno microondas, ya que este podría interferir con la recepción.
• Cuando el DN-200BR está apareado con un dispositivo Bluetooth, no pueden aparearse con él ningún otro dispositivo Bluetooth. Debe desaparear ("desconectar") el dispositivo Bluetooth actual del DN-200BR para hacerlo disponible a los otros.

Cómo aparear su dispositivo Bluetooth con el DN-200BR:

1. Si el DN-200BR está apagado, utilice el adaptador de corriente para conectar su entrada de corriente a una fuente de corriente. La luz de estado parpadeará lentamente.
2. Asegúrese de que su dispositivo Bluetooth deseado tenga su conectividad Bluetooth activada y se encuentre dentro del alcance. El DN-200BR intentará aparearse automáticamente con el último dispositivo Bluetooth apareado, si existe.
   Si está utilizando ese dispositivo Bluetooth nuevamente, puede comenzar a reproducir audio inmediatamente.
   Si desea utilizar un dispositivo Bluetooth diferente, continúe con el Paso 3.
3. Mantenga pulsado el botón Pair del DN-200BR durante 3 segundos. Cuando la luz de estado comience a parpadear, suelte el botón Pair.
4. En su dispositivo Bluetooth, entre al menú de ajustes Bluetooth y seleccione DN-200BR.

Nota: (Algunos dispositivos Bluetooth antiguos pueden requerir que introduzca un PIN. Si este es el caso, introduzca 0000 como PIN).

1. Reproduzca audio en su dispositivo Bluetooth.

Para ajustar el nivel de volumen, recomendamos ajustar el control de volumen de cada uno de sus dispositivos en el siguiente orden.

i. su dispositivo Bluetooth
ii. el DN-200BR, utilizando su perilla Level
iv. sus altavoces

iii. su mezclador, si existe (el/los nivel[es] de su canal de entrada, luego su nivel de salida principal)

Ajuste cada nivel de volumen tan alto como sea posible sin distorsionar ni “recortar” el sonido.

Importante: El DN-200BR no recibirá el audio de una llamada telefónica. Mientras lo utiliza, recomendamos deshabilitar su conexión a la red celular de ser posible.

Para desaparear su dispositivo Bluetooth del DN-200BR, realice una de las siguientes alternativas:

• Entre al menú de ajustes Bluetooth de su dispositivo y desconéctelo del DN-200BR.
• Mantenga pulsado el botón Pair del DN-200BR durante 3 segundos y luego suéltelo. El DN-200BR se desapareará de su dispositivo Bluetooth y quedará disponible para aparearse con otro.

Solución de problemas

Si experimenta problemas, intente estas soluciones primero:

• Asegúrese de que todos los cables y demás dispositivos conectados estén conectados firme y correctamente.
• Asegúrese de estar utilizando el DN-200BR como describe esta Guía del usuario.
• Asegúrese de que todos sus otros dispositivos o medios funcionen correctamente.
• Si cree que el DN-200BR no está funcionando correctamente, busque su problema y solución en la siguiente tabla.

Problema:	Solución:	Consulte:
La unidad no se enciende.	Asegúrese de que la entrada de corriente del DN-200BR esté conectada correctamente a una toma de corriente utilizando el adaptador de corriente incluido.	Ajustes
El DN-200BR no emite ningún sonido o el sonido está distorsionado.	Asegúrese de que todas las conexiones de cables y dispositivos estén firmes y correctas.Asegúrese de que ninguno de los cables esté dañado.Asegúrese de que los ajustes en su dispositivo Bluetooth, altavoz, mezclador, etc. sean correctos.	Ajustes
El DN-200BR no reproduce el audio proveniente de mi dispositivo Bluetooth.	Asegúrese de haber apareado correctamente su dispositivo Bluetooth.Mejore la recepción de la señal Bluetooth acercando su dispositivo Bluetooth al DN-200BR. También evite que se interpongan obstáculos (paredes, muebles, etc.) en la línea de visión entre su dispositivo Bluetooth y el DN-200BR.	Ajustes y Operación
Mi dispositivo Bluetooth solicita un PIN para aparearse con el DN-200BR.	Introduzca 0000 como el PIN.(Algunos dispositivos Bluetooth antiguos pueden requerir que introduzca un PIN).	Operación
