BEDIENUNGSANLEITUNG DN200BR DENON

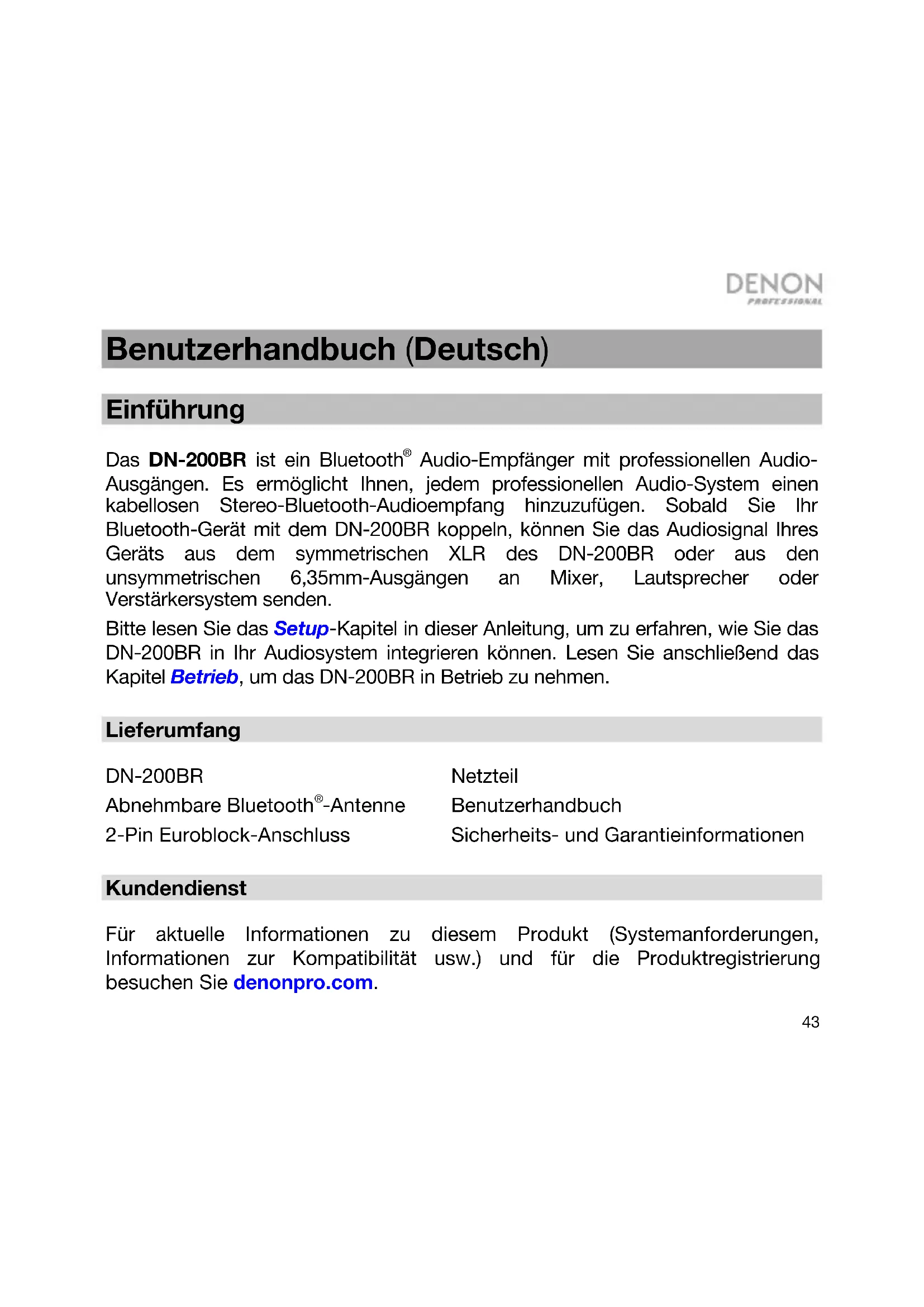

Benutzerhandbuch (Deutsch)

Einführung

Das DN-200BR ist ein Bluetooth® Audio-Empfänger mit professionellen Audio-Ausgängen. Es ermöglicht Ihnen, jedem professionellen Audio-System einen kabellosen Stereo-Bluetooth-Audioempfang hinzuzufügen. Sobald Sie Ihr Bluetooth-Gerät mit dem DN-200BR koppeln, können Sie das Audiosignal Ihres Geräts aus dem symmetrischen XLR des DN-200BR oder aus den unsymmetrischen 6,35mm-Ausgängen an Mixer, Lautsprecher oder Verstärkersystem senden.

Bitte lesen Sie das Setup-Kapitel in dieser Anleitung, um zu erfahren, wie Sie das DN-200BR in Ihr Audiosystem integrieren können. Lesen Sie anschließend das Kapitel Betrieb, um das DN-200BR in Betrieb zu nehmen.

Lieferumfang

DN-200BR

Netzteil

Abnehmbare Bluetooth®-Antenne

Benutzerhandbuch

2-Pin Euroblock-Anschluss

Sicherheits- und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität usw.) und für die Produktregistrierung besuchen Sie denonpro.com.

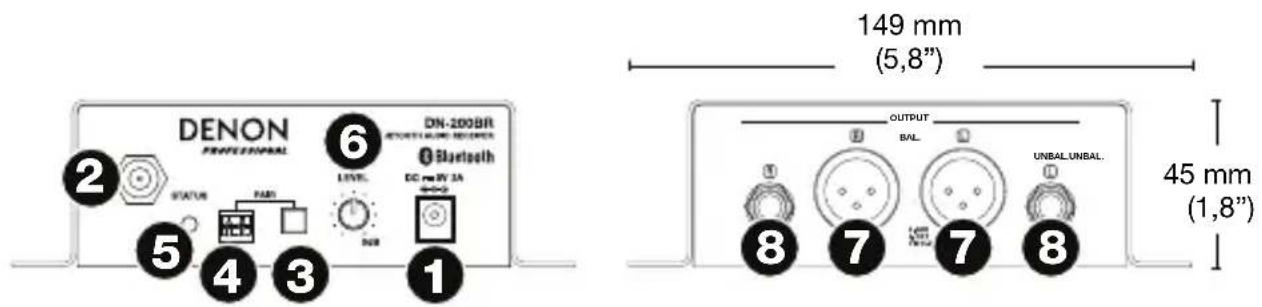

Funktionen

DENON PROFESSIONAL 2 6 DN-200BR 3 Bluetooth STATUS PARS LEVEL DC 50V 1A 4 3 1 149 mm (5,8") OUTPUT BAL. UNBAL UNBAL. 8 7 7 8 45 mm (1,8")

1. Stromversorgung: Verwenden Sie das mitgelieferte Netzteil, um diesen Eingang mit einer Steckdose zu verbinden. Siehe Setup für weitere Informationen.
2. BNC-Antennenanschluss: Schließen Sie die mitgelieferte, abnehmbare Bluetooth-Antenne an diesen BNC-Anschluss an. Die Antenne empfängt und sendet das Bluetooth-Signal von einem gekoppelten Bluetooth-Gerät. DN-200BR hat eine Reichweite von bis zu 25 Meter (82 Fuß).
3. Koppel-Taste: Halten Sie diese Taste 3 Sekunden lang gedrückt, um das DN-200BR für die Koppelung mit einem Bluetooth-Gerät in der Nähe vorzubereiten. Bitte lesen Sie den Abschnitt Betrieb für weitere Informationen.

4. Remote-Pairing-Anschluss: Verwenden Sie den mitgelieferten 2-poligen Euroblock-Anschluss, um diesem Anschluss eine Remote-Pairing-Taste (nicht im Lieferumfang enthalten) hinzuzufügen.

5. Statusanzeige: Diese LED zeigt den Bluetooth-Verbindungsstatus des DN-200BR an:

6. Blinkt langsam (ungefähr zweimal alle 2 Sekunden): Das DN-200BR ist nicht mit einem Bluetooth-Gerät gekoppelt.

7. Blinkt schnell (ca. zweimal pro Sekunde): Das DN-200BR kann mit einem Bluetooth-Gerät gekoppelt werden.
8. Leuchtet durchgehend: Das DN-200BR ist mit einem Bluetooth-Gerät gekoppelt.

Lesen Sie das Kapitel Betrieb, um zu erfahren, wie Sie ein Bluetooth-Gerät mit dem DN-200BR koppeln oder es vom DN-200BR trennen können.

1. Pegelregler: Drehen Sie diesen Regler, um den Ausgangspegel einzustellen (der an die symmetrischen und unsymmetrischen Ausgänge geleitet wird).

2. Ausgänge (Symmetrische XLR): Diese Ausgänge senden das Audiosignal von einem gekoppelten Bluetooth-Gerät. Verwenden Sie XLR-Kabel, um diese Ausgänge mit Lautsprechern, Mixer usw. zu verbinden. Siehe Setup für weitere Informationen.

3. Ausgänge (Unsymmetrisch 6,35 mm / 1/4"): Diese Ausgänge senden das Audiosignal von einem gekoppelten Bluetooth-Gerät. Verwenden Sie handelsübliche 6,35 mm (1/4") Kabel, um diese Ausgänge mit Lautsprechern, Mixer usw. zu verbinden. Siehe Setup für weitere Informationen.

Setup

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

1. Verwenden Sie XLR-Kabel oder 6,35 mm (1/4") Kabel, um die Ausgänge (symmetrisch oder unsymmetrisch) des DN-: Lautsprechern, einem Mixer, Verstärker oder anderen Gerät zu verbinden, das Line-Eingänge verwendet (das Gerät muss ausgeschaltet sein).

Wichtig: Im Stereo-Betrieb müssen Sie sicherstellen, dass alle linken (L) und rechten (R) Ausgänge jeweils mit den linken und rechten Eingängen verbunden sind.

1. Verwenden Sie das mitgelieferte Netzteil, um den Netzeingang des DN-200BR an Ihre Stromquelle anzuschließen.

Wichtig: Verwenden Sie das DN-200BR nie in der Nähe von Mikrowellengeräten, die den Empfang stören können.

1. Wenn Sie einen Mixer verwenden, sorgen Sie dafür, dass alle seine Verbindungen sicher sind und schalten ihn ein.

2. Schalten Sie Ihre Lautsprecher zuletzt ein.

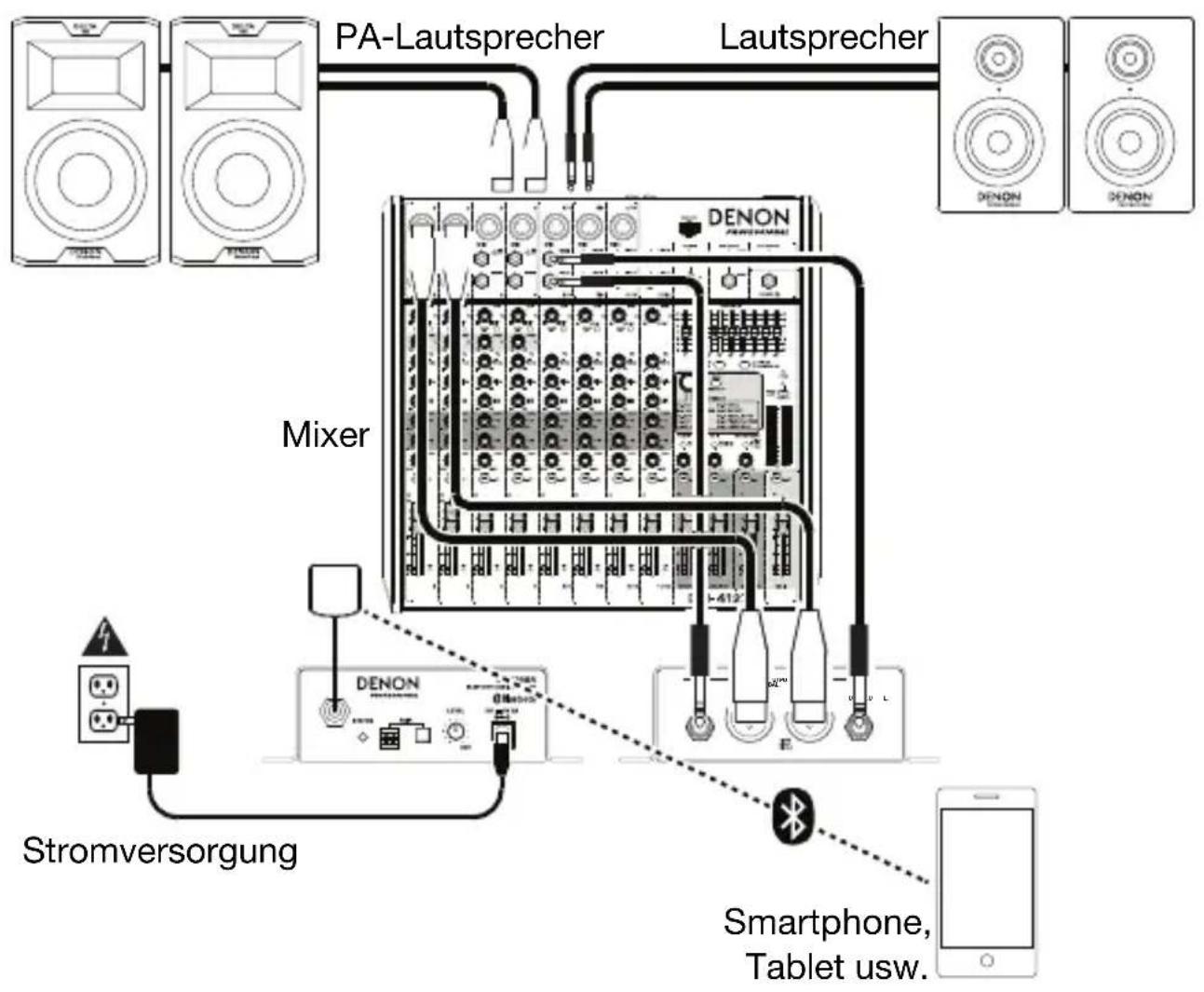

Beispieldiagramm

Betrieb

Sie können Audio von einem Audiogerät abspielen, das sein Signal über eine Bluetooth-Verbindung (z.B. Smartphones, Tablets usw.) sendet. Das DN-200BR nutzt Bluetooth CSR 4.0 und hat eine Reichweite bis zu 25 Meter (82 Fuß).

Sobald Sie Ihr Bluetooth-Gerät mit dem DN-200BR „koppeln“, sind sie drahtlos „verbunden“. Wenn Sie Audio auf Ihrem Bluetooth-Gerät abspielen, wird es aus den (symmetrischen und unsymmetrischen) Ausgängen des DN-200BR gesendet.

Wichtig:

• Das DN-200BR empfängt kein Audio von einem Telefongespräch. Solange Sie es verwenden, empfehlen wir Ihnen, Ihre Mobilfunkverbindung zu deaktivieren.
• Verwenden Sie das DN-200BR nie in der Nähe von Mikrowellengeräten, die den Empfang stören können.
• Solange das DN-200BR mit einem Bluetooth-Gerät gekoppelt ist, können keine anderen Bluetooth-Geräte verbunden werden. Sie müssen das aktuelle Bluetooth-Gerät vom DN-200BR trennen („Trennen“), um es anderen verfügbar zu machen.

Allgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich das Gerät DN-200BR in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 1999/5/EG befindet. Die vollständige EG Konformitätserklärung kann unter folgender Adresse angefordert werden:

inMusic GmbH

Harkortstrasse 12–32

40880 Ratingen

GERMANY

So koppeln Sie Ihr Bluetooth-Gerät mit dem DN-200BR:

1. Falls das DN-200BR ausgeschaltet ist, verwenden Sie das mitgelieferte Netzteil, um den Netzeingang des DN-200BR an Ihre Stromquelle anzuschließen. Die Statusanzeige blinkt langsam.

2. Achten Sie darauf, dass die Bluetooth-Konnektivität am gewünschten Bluetooth-Gerät aktiviert ist und dass sich das Gerät in Reichweite befindet. DN-200BR versucht gegebenenfalls automatisch, eine Verbindung mit dem zuletzt gekoppelten Bluetooth-Gerät herzustellen.

Wenn Sie dieses Bluetooth-Gerät wieder verwenden, können Sie sofort mit der Wiedergabe anfangen.

Wenn Sie ein anderes Bluetooth-Gerät verwenden möchten, fahren Sie mit Schritt 3 fort.

1. Halten Sie die Koppel-Taste des DN-200BR 3 Sekunden lang gedrückt. Wenn die Statusanzeige schnell blinkt, lassen Sie die Koppel-Taste los.

2. Navigieren Sie auf Ihrem Bluetooth-Gerät zum Menü Bluetooth-Einstellungen und wählen Sie DN-200BR.

Hinweis: (Einige ältere Bluetooth-Geräte können Sie auffordern, einen PIN einzugeben. In diesem Fall geben Sie 0000 als PIN ein.)

1. Beginnen Sie mit der Audio-Wiedergabe auf Ihrem Bluetooth-Gerät.

Um die Lautstärke einzustellen, empfehlen wir die Pegel jedes einzelnen Geräts in dieser Reihenfolge anzupassen:

i. Ihr Bluetooth-Gerät
ii. DN-200BR mithilfe des Pegelreglers
iii. Ihr Mixer, falls vorhanden (zuerst seinen Eingangskanalpegel und dann seinen Hauptausgangspegel)
iv. Ihre Lautsprecher

Stellen Sie die einzelnen Lautstärkepegel so hoch wie möglich ein, ohne dass es zu Verzerrungen oder „Clipping“ kommt.

Wichtig: DN-200BR empfängt kein Audio von einem Telefongespräch. Solange Sie es verwenden, empfehlen wir Ihnen, Ihre Mobilfunkverbindung zu deaktivieren.

Um Ihr Bluetooth-Gerät vom DN-200BR zu trennen, führen Sie einen der folgenden Schritte aus:

• Um Ihr Bluetooth-Gerät zu trennen, navigieren Sie in seine Bluetooth-Einstellungen und trennen das DN-200BR.
• Halten Sie die Koppel-Taste des DN-200BR 3 Sekunden lang gedrückt und lassen dann los. DN-200BR wird die Verbindung zu Ihrem Bluetooth-Gerät trennen und nun für eine andere Verbindung verfügbar sein.

Fehlerbehebung

Wenn ein Problem auftritt, versuchen Sie zuerst folgende Lösungen:

• Achten Sie darauf, dass alle Kabel und andere angeschlossene Geräte korrekt und sicher verbunden sind.
• Achten Sie darauf, dass Sie das DN-200BR laut vorliegendem Benutzerhandbuch verwenden.
• Achten Sie darauf, dass Ihre anderen Geräte oder Medien ordnungsgemäß funktionieren.
• Wenn Sie glauben, dass das DN-200BR nicht ordnungsgemäß funktioniert, überprüfen Sie die folgende Tabelle auf Lösungen für das Problem.

Problem:	Lösung:	Siehe:
Das Gerät lässt sich nicht einschalten.	Vergewissern Sie sich, dass derNetzeingangdes DN-200BRordnungsgemäß mit demmitgelieferten Netzteil an eineSteckdose angeschlossen ist.	Setup

Problem:	Lösung:	Siehe:
Das DN-200BR gibt keinen Ton aus bzw. der Ton klingt verzerrt.	Stellen Sie sicher, dass alle Kabel- und Geräteanschlüsse sicher und korrekt sind.Achten Sie darauf, dass keine Kabel beschädigt sind.Vergewissern Sie sich, dass die Einstellungen auf Ihrem Bluetooth-Gerät, Lautsprecher, Mixer usw. korrekt sind.		Setup
Die Audiosignale von meinem Bluetooth-Gerät werden nicht über das DN-200BR abgespielt.	Stellen Sie sicher, dass eine ordnungsgemäße Verbindung zu Ihrem Bluetooth-Gerät hergestellt wurde.Verbessern Sie den Bluetooth-Signalempfang, indem Sie Ihr Bluetooth-Gerät näher an das DN-200BR bringen. Achten Sie darauf, dass keine Hindernisse (Wände, Möbel usw.) die direkte Sichtlinie zwischen dem Bluetooth-Gerät und dem DN-200BR beeinträchtigen.		Setup und Betrieb
Das Koppeln meines Bluetooth-Geräts mit dem DN-200BR erfordert einen PIN.	Geben Sie 0000 als PIN ein. (Einige ältere Bluetooth-Geräte können Sie auffordern, einen PIN einzugeben.)		Betrieb
