MANUAL DE USUARIO MC450 MACKIE

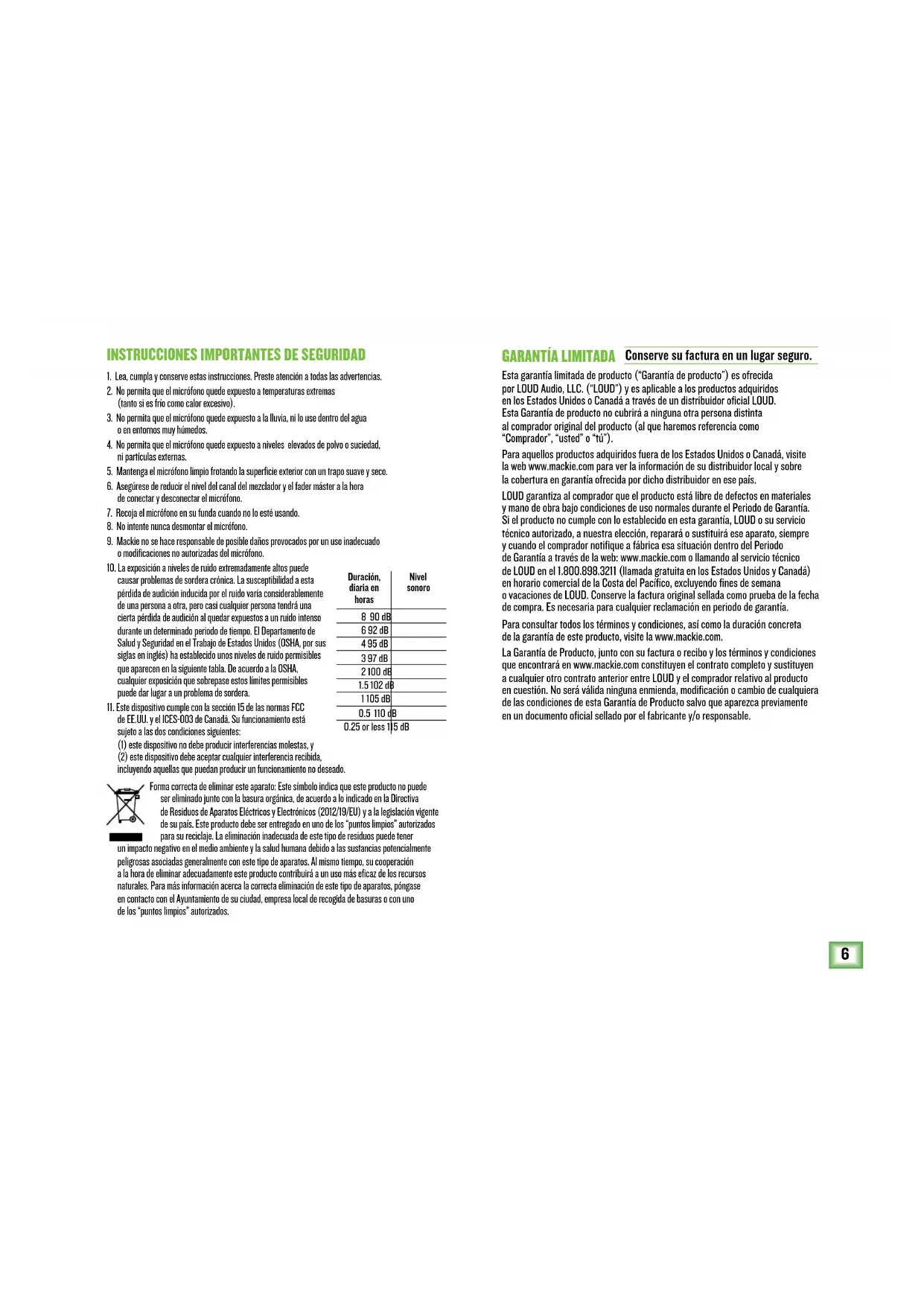

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. Lea, cumpla y conserve estas instrucciones. Preste atención a todas las advertencias.

2. No permita que el micrófono quede expuesto a temperaturas extremas

(tanto si es frío como calor excesivo).

3. No permita que el micrófono quede expuesto a la lluvia, ni lo use dentro del agua

o en entornos muy húmedos.

4. No permita que el micrófono quede expuesto a niveles elevados de polvo o suciedad,

ni partículas externas.

5. Mantenga el micrófono limpio frotando la superficie exterior con un trapo suave y seco.

6. Asegúrese de reducir el nivel del canal del mezclador y el fader máster a la hora

de conectar y desconectar el micrófono.

7. Recoja el micrófono en su funda cuando no lo esté usando.

8. No intente nunca desmontar el micrófono.

9. Mackie no se hace responsable de posible daños provocados por un uso inadecuado

o modificaciones no autorizadas del micrófono.

10. La exposición a niveles de ruido extremadamente altos puede

causar problemas de sordera crónica. La susceptibilidad a esta pérdida de audición inducida por el ruido varía considerablemente de una persona a otra, pero casi cualquier persona tendrá una cierta pérdida de audición al quedar expuestos a un ruido intenso durante un determinado periodo de tiempo. El Departamento de Salud y Seguridad en el Trabajo de Estados Unidos (OSHA, por sus siglas en inglés) ha establecido unos niveles de ruido permisibles que aparecen en la siguiente tabla. De acuerdo a la OSHA, cualquier exposición que sobrepase estos límites permisibles puede dar lugar a un problema de sordera.

11. Este dispositivo cumple con la sección 15 de las normas FCC

de EE.UU. y el ICES-003 de Canadá. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no debe producir interferencias molestas, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo aquellas que puedan producir un funcionamiento no deseado. Duración, diaria en horas Nivel sonoro 8 90 dB 6 92 dB 4 95 dB 3 97 dB 2 100 dB

Conserve su factura en un lugar seguro.

Esta garantía limitada de producto (“Garantía de producto”) es ofrecida por LOUD Audio, LLC. (“LOUD”) y es aplicable a los productos adquiridos en los Estados Unidos o Canadá a través de un distribuidor oficial LOUD. Esta Garantía de producto no cubrirá a ninguna otra persona distinta al comprador original del producto (al que haremos referencia como “Comprador”, “usted” o “tú”). Para aquellos productos adquiridos fuera de los Estados Unidos o Canadá, visite la web www.mackie.com para ver la información de su distribuidor local y sobre la cobertura en garantía ofrecida por dicho distribuidor en ese país. LOUD garantiza al comprador que el producto está libre de defectos en materiales y mano de obra bajo condiciones de uso normales durante el Periodo de Garantía. Si el producto no cumple con lo establecido en esta garantía, LOUD o su servicio técnico autorizado, a nuestra elección, reparará o sustituirá ese aparato, siempre y cuando el comprador notifique a fábrica esa situación dentro del Periodo de Garantía a través de la web: www.mackie.com o llamando al servicio técnico de LOUD en el 1.800.898.3211 (llamada gratuita en los Estados Unidos y Canadá) en horario comercial de la Costa del Pacífico, excluyendo fines de semana o vacaciones de LOUD. Conserve la factura original sellada como prueba de la fecha de compra. Es necesaria para cualquier reclamación en periodo de garantía. Para consultar todos los términos y condiciones, así como la duración concreta de la garantía de este producto, visite la www.mackie.com. La Garantía de Producto, junto con su factura o recibo y los términos y condiciones que encontrará en www.mackie.com constituyen el contrato completo y sustituyen a cualquier otro contrato anterior entre LOUD y el comprador relativo al producto en cuestión. No será válida ninguna enmienda, modificación o cambio de cualquiera de las condiciones de esta Garantía de Producto salvo que aparezca previamente en un documento oficial sellado por el fabricante y/o responsable. Forma correcta de eliminar este aparato: Este símbolo indica que este producto no puede ser eliminado junto con la basura orgánica, de acuerdo a lo indicado en la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (2012/19/EU) y a la legislación vigente de su país. Este producto debe ser entregado en uno de los “puntos limpios” autorizados para su reciclaje. La eliminación inadecuada de este tipo de residuos puede tener un impacto negativo en el medio ambiente y la salud humana debido a las sustancias potencialmente peligrosas asociadas generalmente con este tipo de aparatos. Al mismo tiempo, su cooperación a la hora de eliminar adecuadamente este producto contribuirá a un uso más eficaz de los recursos naturales. Para más información acerca la correcta eliminación de este tipo de aparatos, póngase en contacto con el Ayuntamiento de su ciudad, empresa local de recogida de basuras o con uno de los “puntos limpios” autorizados.7 INTRODUCCIÓN El micrófono condensador USB Element Series EM-USB fija un nuevo standard en cuanto a micrófonos profesionales y a precio asequible para entusiastas con estudios de grabación caseros, streaming en directo, podcasts y creación de contenidos online. Los micros rivales en cuanto a reproducción audio son mucho más caros. Los controles internos de ganancia, anulación o mute y volumen de monitorización de auriculares los convierten en una herramienta extremadamente versátil. Además, el montaje para trípode incluido hace que resulte muy sencillo capturar grabaciones de gran calidad en cualquier lugar. CARACTERÍSTICAS CALIDAD PROFESIONAL

• Calidad para rendir sobre el escenario, construcción para soportar la carretera y precio para alegrar su bolsillo

• Un interface USB interno permite la conexión directa a su ordenador para unas grabaciones rápidas y sencillas

MONITORIZACIÓN DE AURICULARES INTERNA

• Salida de auriculares con control de volumen independiente que ofrece una solución de monitorización fácil y sencilla

CONTROL DE GANANCIA Y MUTE INTERNOS

• Optimice la salida del micrófono para su ordenador y/o DAW

• El botón Mute le permite desactivar el micro mientras escucha la salida del ordenador

CONSTRUCCIÓN ROBUSTA

• Construcción Built-like-a-tank™ para que pueda confiar en él en sus grabaciones durante muchos años

SU NUEVA HERRAMIENTA INDISPENSABLE

PARA LA CREACIÓN DE NUEVOS CONTENIDOS

• Diseñado para la grabación de música, podcasts, streams en directo y creación de contenidos online

PATRÓN POLAR CARDIOIDE

• Rechaza el ruido periférico para mantener su interpretación limpia y cristalina ACCESORIOS INCLUIDOS

• Cable con conector USB-C Especificaciones técnicas EM-USB Elemento Cápsula de condensador de alta calidad de 14 mm Patrón polar Unidireccional Respuesta de frecuencia 30 Hz – 18 kHz Sensibilidad –32 dB (0 dB = 1 V/Pa @ 1 kHz) SPL máximo 130 dB (@ 1 kHz 1% THD) Rango dinámico 89 dB (ADC) 93 dB (DAC) Relación señal-ruido 89 dB (ADC) 96 dB (DAC) Potencia de salida stereo 400 mW Tamaño (A × L ) 7.1" × 1.8" 180 × 46 mm Peso 0.87 lb • 0.39 kg All specifications subject to change Frecuencia (Hz) 20k10k1k10020 –20 –30 –40 –50 –60

GRÁFICO DE RESPUESTA DE FRECUENCIAUNIDIRECCIONAL @1 kHz

REQUISITOS DEL SISTEMA

USB-C del cable USB incluido a este micrófono y el extremo USB-A al puerto USB del ordenador.

2. Toma de auriculares Conecte unos

auriculares estéreo usando una toma de 3,5 mm.

Controla el nivel de los auriculares.

4. Mando Gain Gain le permite ajustar

la sensibilidad de entrada de la señal de micro.

El interruptor Mute anula la señal del mic.

6. Piloto de Corriente y Mute

Este piloto LED se ilumina en verde cuando el micro esté conectado a un ordenador encendido y en rojo cuando esté activo el interruptor de anulación (Mute).

1. Lea y tenga en cuenta las Instrucciones

importantes de seguridad de la página 6.

2. Coloque al mínimo todos los mandos.

3. Coloque todos los interruptores

en la posición de “apagado”.

4. Conecte en este micrófono

el extremo USB-C del cable USB incluido y el extremo USB-A en el puerto USB del ordenador. NOTA: No use un hub USB, puerto USB de un teclado, etc. Conecte el micro directamente a un puerto USB libre del ordenador. El piloto LED que está colocado justo encima del interruptor Mute se iluminará en verde para indicarle que la conexión ha sido correcta!

6. Instrucciones de configuración

en ordenador [Plug-and-play, ¡no es necesario ningún drivers!]: Mac: Preferencias del sistema > Sonido > Entrada (y Salida) > EM-USB Microphone PC: Panel de control > Hardware & Sonido > Administración de dispositivos audio > Reproducción (y Grabación) > EM-USB Microphone (elegir como dispositivo predeterminado). Asegúrese de que los niveles de entrada y salida del ordenador no estén anulados ni al mínimo.

7. Mientras reproduce música desde

el ordenador, gire lentamente a la derecha el mando de auriculares. Esto confirmará que la reproducción pasa por la toma de auriculares del EM-USB.

NOTA: ¡Sus oídos nos importan mucho! Evite una posible sordera crónica. Incluso niveles medios pueden llegar a ser dolorosos. Reduzca siempre el volumen al mínimo antes de conectar los auriculares o hacer cualquier cosa que pueda afectar al volumen y después súbalo lentamente mientras escucha hasta llegar al nivel que quiera.

8. Abra su DAW preferido e inicie una

9. Mientras habla o canta en el micro,

desactive el interruptor Mute y gire lentamente a la derecha el mando de ganancia hasta que los medidores de nivel de entrada del DAW se muevan entre los colores verde y amarillo. NOTA: El interruptor Mute anula solo la entrada de micros. Cualquier señal recibida desde el ordenador seguirá siendo escuchada a través de los auriculares independientemente del estado del interruptor Mute.

10. Aunque la mayoría de DAW funcionan

(relativamente) igual, la ruta para la grabación puede ser diferente. Por ello, consulte en el manual de su DAW cómo abrir nuevas sesiones, crear pistas, elegir el EM-USB, armar las pistas y la mejor parte... ¡grabar! ¡Que se divierta! ¿NECESITA AYUDA CON EL MICRÓFONO?

• Visite la web www.mackie.com y haga clic en Support para encontrar: Preguntas frecuentes (FAQ), manuales y otros documentos anexos.

• Teléfono 1-800-898-3211 si quiere hablar con uno de nuestros estupendos técnicos (lunes a viernes, horario laboral clásico, hora de la Costa del Pacífico).9
