Produkttyp	USB-Kondensatormikrofon
Marke	Mackie
Modell	MC450
Abmessungen (H × B)	180 × 46 mm
Gewicht	0,9 kg
Stromversorgung	USB-C (Bus Power)
Richtcharakteristik	Nierencharakteristik
Frequenzgang	20 - 18 000 Hz
Dynamikbereich	89 dB (ADC) / 93 dB (DAC)
Signal-Rausch-Verhältnis	89 dB (ADC) / 96 dB (DAC)
Konnektivität	USB-C, Kopfhörerausgang 3,5 mm Klinke
Hauptfunktionen	Gainregelung, Stummschaltung, unabhängiger Kopfhörerlautstärke
Mitgeliefertes Zubehör	Stativ, Klemme, USB-C-Kabel
Pflege und Reinigung	Außenseite mit einem trockenen Tuch reinigen
Sicherheit	Nicht Feuchtigkeit aussetzen, nicht öffnen, Hörpegel beachten
Konformität	FCC, ICES-003, WEEE-Richtlinie
Garantie	Eingeschränkte Garantie - siehe www.mackie.com

Häufig gestellte Fragen - MC450 MACKIE

Wie verbinde ich das Mikrofon mit meinem Computer?

Verwenden Sie das mitgelieferte USB-C-Kabel. Schließen Sie den USB-C-Stecker am Mikrofon und den USB-A-Stecker direkt an einen USB-Anschluss des Computers an. Verwenden Sie keinen USB-Hub oder Tastaturanschluss.

Wie stelle ich die Kopfhörerlautstärke ein?

Drehen Sie den Phones-Regler an der Unterseite des Mikrofons. Beginnen Sie mit einer leisen Lautstärke und erhöhen Sie sie allmählich.

Wie aktiviere oder deaktiviere ich die Stummschaltung?

Drücken Sie die Stummschalttaste. Die LED über der Taste leuchtet rot, wenn die Stummschaltung aktiv ist. Das Mikrofonsignal wird stummgeschaltet, aber der Computersound ist im Kopfhörer weiterhin hörbar.

Wie konfiguriere ich das Mikrofon auf einem Mac?

Gehen Sie zu Systemeinstellungen > Ton > Eingabe und wählen Sie Mikrofon EM-USB. Gehen Sie für die Ausgabe zu Ausgabe und wählen Sie dasselbe Gerät.

Wie konfiguriere ich das Mikrofon auf einem Windows-PC?

Öffnen Sie die Systemsteuerung > Hardware und Audio > Audioverwaltung. Wählen Sie unter den Registern Wiedergabe und Aufnahme jeweils Mikrofon EM-USB als Standardgerät aus.

Welche Richtcharakteristik hat das Mikrofon?

Das Mikrofon hat eine Nierencharakteristik. Es nimmt hauptsächlich Schall von vorne auf und reduziert Umgebungsgeräusche.

Kann ich einen USB-Hub zum Anschluss des Mikrofons verwenden?

Nein, es wird empfohlen, das Mikrofon direkt an einen USB-Anschluss des Computers anzuschließen. USB-Hubs können zu Strom- oder Signalproblemen führen.

Was tun, wenn das Mikrofon vom Computer nicht erkannt wird?

Überprüfen Sie, ob das Kabel richtig angeschlossen ist. Versuchen Sie einen anderen USB-Anschluss. Stellen Sie sicher, dass das Mikrofon in den Audioeinstellungen als Standardeingabegerät ausgewählt ist. Die LED sollte grün leuchten.

Wie reinige ich das Mikrofon?

Reinigen Sie die Außenseite regelmäßig mit einem trockenen Tuch. Verwenden Sie keine Flüssigkeiten oder Scheuermittel. Vermeiden Sie übermäßige Staubbelastung.

Welchen Garantieumfang gibt es?

Die Garantie ist eine eingeschränkte Garantie von LOUD Audio, LLC. Vollständige Details und Dauer finden Sie unter www.mackie.com. Bewahren Sie Ihren Kassenbon als Kaufnachweis auf.

BEDIENUNGSANLEITUNG MC450 MACKIE

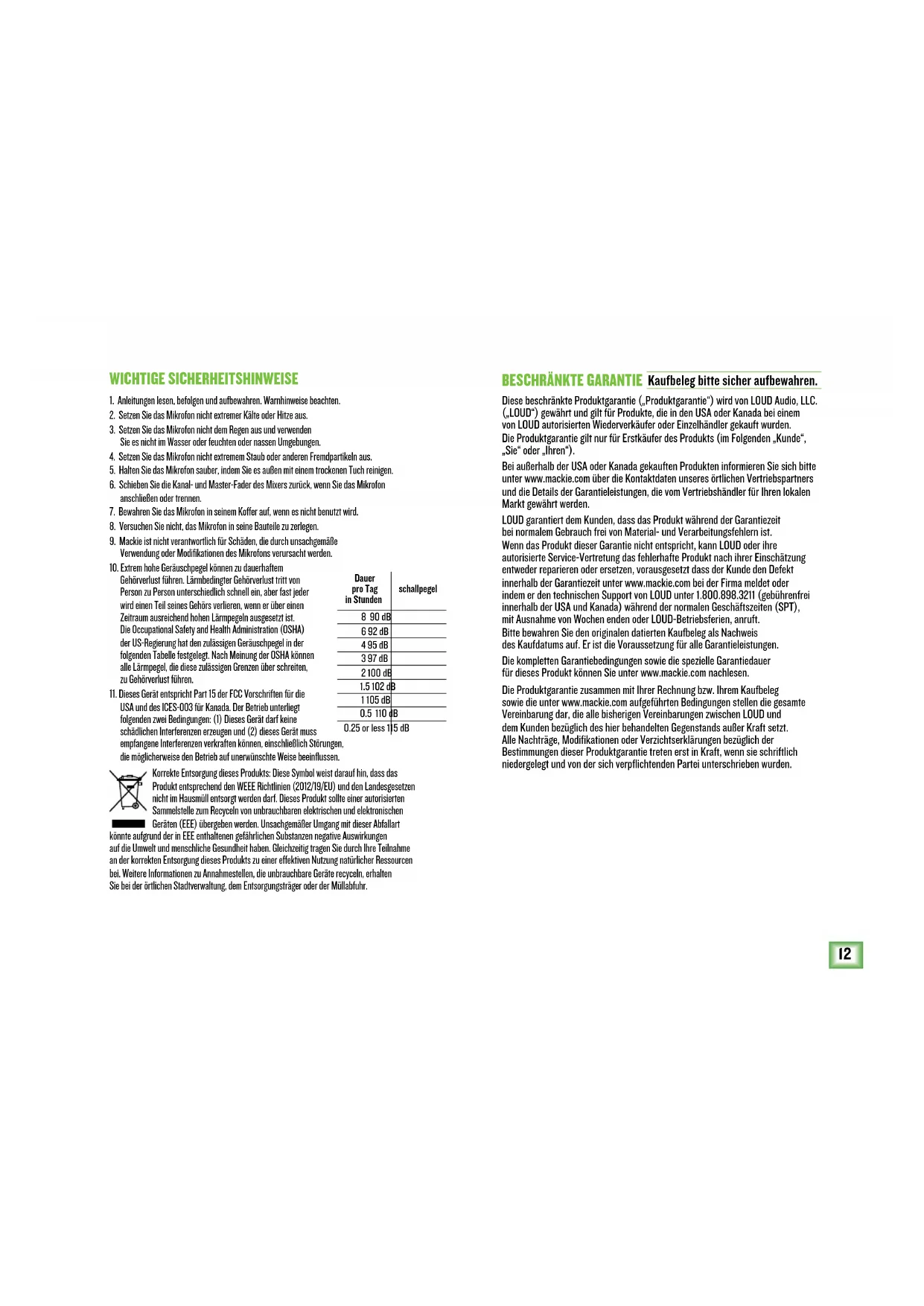

WICHTIGE SICHERHEITSHINWEISE

1. Anleitungen lesen, befolgen und aufbewahren. Warnhinweise beachten.
2. Setzen Sie das Mikrofon nicht extremer Kälte oder Hitze aus.
3. Setzen Sie das Mikrofon nicht dem Regen aus und verwenden Sie es nicht im Wasser oder feuchten oder nassen Umgebungen.
4. Setzen Sie das Mikrofon nicht extremem Staub oder anderen Fremdpartikeln aus.
5. Halten Sie das Mikrofon sauber, indem Sie es außen mit einem trockenen Tuch reinigen.
6. Schieben Sie die Kanal- und Master-Fader des Mixers zurück, wenn Sie das Mikrofon anschließen oder trennen.
7. Bewahren Sie das Mikrofon in seinem Koffer auf, wenn es nicht benutzt wird.
8. Versuchen Sie nicht, das Mikrofon in seine Bauteile zu zerlegen.
9. Mackie ist nicht verantwortlich für Schäden, die durch unsachgemäße Verwendung oder Modifikationen des Mikrofons verursacht werden.
10. Extrem hohe Geräuschpegel können zu dauerhaftem Gehörverlust führen. Lärmbedingter Gehörverlust tritt von Person zu Person unterschiedlich schnell ein, aber fast jeder wird einen Teil seines Gehörs verlieren, wenn er über einen Zeitraum ausreichend hohen Lärmpgegeln ausgesetzt ist. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat den zulässigen Geräuschpegel in der folgenden Tabelle festgelegt. Nach Meinung der OSHA können alle Lärmpgegel, die diese zulässigen Grenzen über schreiten, zu Gehörverlust führen.
11. Dieses Gerät entspricht Part 15 der FCC Vorschriften für die USA und des ICES-003 für Kanada. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen erzeugen und (2) dieses Gerät muss empfangene Interferenzen verkraften können, einschließlich Störungen, die möglicherweise den Betrieb auf unerwünschte Weise beeinflussen.

Korrekte Entsorgung dieses Produkts: Diese Symbol weist darauf hin, dass das Produkt entsprechend den WEEE Richtlinien (2012/19/EU) und den Landesgesetzen nicht im Hausmüll entsorgt werden darf. Dieses Produkt sollte einer autorisierten Sammelstelle zum Recyclen von unbrauchbaron elektrischen und elektronischen Geräten (EEE) übergeben werden. Unsachgemäßer Umgang mit dieser Abfallart

könnte aufgrund der in EEE enthaltenen gefährlichen Substanzen negative Auswirkungen auf die Umwelt und menschliche Gesundheit haben. Gleichzeitig tragen Sie durch Ihre Teilnahme an der korrekten Entsorgung dieses Produkts zu einer effektiven Nutzung natürlicher Ressourcen bei. Weitere Informationen zu Annahmestellen, die unbrauchbare Geräte recyclein, erhalten Sie bei der örtlichen Stadtverwaltung, dem Entsorgungsträger oder der Müllabfuhr.

BESCHRÄNKTE GARANTIE Kaufbeleg bitte sicher aufbewahren.

Diese beschränkte Produktgarantie („Produktgarantie“) wird von LOUD Audio, LLC. („LOUD“) gewährt und gilt für Produkte, die in den USA oder Kanada bei einem von LOUD autorisierten Wiederverkäufer oder Einzelhändler gekauft wurden. Die Produktgarantie gilt nur für Erstkäufer des Produkts (im Folgenden „Kunde“, „Sie“ oder „Ihren“).

Bei außerhalb der USA oder Kanada gekauften Produkten informieren Sie sich bitte unter www.mackie.com über die Kontaktdaten unseres örtlichen Vertriebspartners und die Details der Garantieleistungen, die vom Vertriebshändler für Ihren lokalen Markt gewährt werden.

LOUD garantiert dem Kunden, dass das Produkt während der Garantiezeit bei normalem Gebrauch frei von Material- und Verarbeitungsfehlern ist. Wenn das Produkt dieser Garantie nicht entspricht, kann LOUD oder ihre autorisierte Service-Vertretung das fehlerhafte Produkt nach ihrer Einschätzung entweder reparieren oder ersetzen, vorausgesetzt dass der Kunde den Defekt innerhalb der Garantiezeit unter www.mackie.com bei der Firma meldet oder indem er den technischen Support von LOUD unter 1.800.898.3211 (gebührenfrei innerhalb der USA und Kanada) während der normalen Geschäftszeiten (SPT), mit Ausnahme von Wochen enden oder LOUD-Betriebsferien, anruft. Bitte bewahren Sie den originalen datierten Kaufbeleg als Nachweis des Kaufdatums auf. Er ist die Voraussetzung für alle Garantieleistungen.

Die kompletten Garantiebedingungen sowie die spezielle Garantiedauer für dieses Produkt können Sie unter www.mackie.com nachlesen.

Die Produktgarantie zusammen mit Ihrer Rechnung bzw. Ihrem Kaufbeleg sowie die unter www.mackie.com aufgeführten Bedingungen stellen die gesamte Vereinbarung dar, die alle bisherigen Vereinbarungen zwischen LOUD und dem Kunden bezüglich des hier behandelten Gegenstands außer Kraft setzt. Alle Nachträge, Modifikationen oder Verzichtserklärungen bezüglich der Bestimmungen dieser Produktgarantie treten erst in Kraft, wenn sie schriftlich niedergelegt und von der sich verpflichtenden Partei unterschrieben wurden.

FEATURES

PROFESSIONELLE QUALITÄT

- Entwickelt fürs Studio, gebaut für höchste Ansprüche, kalkuliert für kleine Budgets

USB-C KONNEKTIVITÄT

- Integriertes USB Interface für schnelle, einfache Aufnahmen durch Direktverbindung zum Computer

INTEGRIERTES KOPFHÖRER-MONITORING

- Kopfhörerausgang mit eigenem Lautstärkeregler für komfortables Abhören der Aufnahmen

INTEGRIERTE GAIN- UND MUTE-REGLER

- Optimiert den Mikrofonausgang für Computer und/oder DAW

- Mute-Taste zum Abschalten des Mikrofons beim Abhören des Computerausgangs

ROBUSTE BAUWEISE

- Roadtaugliche Mackie-Konstruktion und hohe Zuverlässigkeit für großartige Aufnahmen über Jahre hinaus

NEUER CONTENT CREATION-FAVORIT

- Entwickelt für Musikaufnahmen, Podcasts, Live Streams und online Content Creation

NIEREN-RICHTCHARAKTERISTIK

- Kristallklarer Klang durch Unterdrückung von Nebengeräuschen

ZUBEHÖR

• Stativ
- Mikrofon-Clip
- USB-C Kabel

EINLEITUNG

Das EM-USB Kondensatormikrofon der Element Serie setzt einen neuen Standard für professionelle, preisgünstige Mikrofone im Bereich Home Recording, Live Streaming, Podcasts und online Content Creation.

Die Audioreproduktion des EM-USB kann mit deutlich teureren Mikrofonen konkurrieren. Integrierte Regler für Gain, Mute und Kopfhörerlautstärke machen es extrem flexibel.

Das mitgelieferte Stativ erleichtert mobile Aufnahmen in höchster Qualität.

SYSTEMANFORDERUNGEN

PC

WINDOWS 7, 8.1, 10

USB 2.0 / 3.0

MAC

MAC OS (10.10 ODER HÖHER)

USB 2.0 / 3.0

Technische Daten EM-USB
Element	e 14 mm Kondensatorkapsel
Richtcharakteristik	irektional
Frequenzgang	18 kHz
Empfindlichkeit	(0 dB = 1 V/Pa @ 1 kHz)
Max. Schaldruck	(@ 1 kHz 1% THD)
Dynamikbereich	89 dB (ADC)93 dB (DAC)
Geräuschspannungsabstand	89 dB (ADC)96 dB (DAC)
Stereo-Ausgangsleistung	10 mW
Abmessungen (H × B)	7.1" × 1.8"180 × 46 mm
Gewicht	39 kg
	Technische Änderungenund Ergänzungen vorbehalten

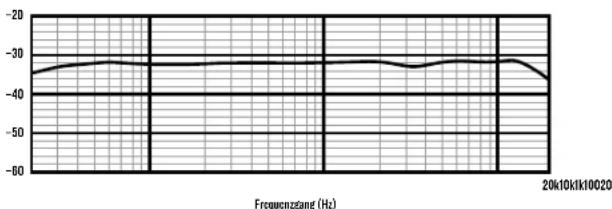

FREQUENZGANG-DIAGRAMMUNI-DIREKTIONAL @1 kHz

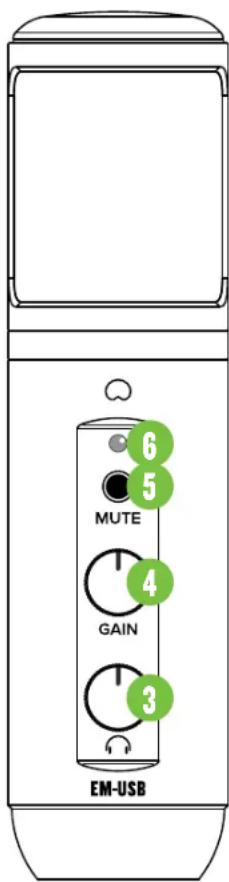

6 5 MUTE 4 GAIN 3 EM-USB

USB 1 2

VORDER- UND UNTERSEITE

1. USB-C Port Verbinden Sie die USB-C Seite des mitgelieferten USB-Kabels mit dem Mikrofon und die USB-A Seite mit dem USB-Port des Computers.
2. Phones-Buchse Zum Anschließen von Stereokopfhörern über einen 3,5 mm-Stecker.
3. Phones-Regler Steuert den Kopfhörerpegel.
4. Gain-Regler Gain steuert die Mic-Eingangsempfindlichkeit.
5. Mute-Taste Die Mute-Taste schaltet das mic signal stumm.
6. Power- und Mute-LED Diese LED leuchtet grün, wenn das Mikrofon mit einem eingeschalteten Computer verbunden ist. Bei aktiviertem Mute-Schalter leuchtet sie rot.

ERSTE SCHRITTE

1. Lesen und beachten Sie die „Wichtigen Sicherheitshinweise“ auf Seite 12.
2. Drehen Sie alle Regler ganz nach unten.
3. Deaktivieren Sie alle Schalter.
4. Verbinden Sie die USB-C Seite des mitgelieferten USB-Kabels mit dem Mikrofon und die USB-A Seite mit dem USB-Port des Computers.
   HINWEIS: Verwenden Sie keinen USB Hub oder den USB-Port der Tastatur etc. Schließen Sie das Kabel direkt an einen offenen USB-Port des Computers an. Bei korrekter Verbindung leuchtet die LED über dem Mute-Schalter grün.
5. Schließen Sie Ihre Kopfhörer an die Kopfhörerbuchse auf der Unterseite des EM-USB an.
6. Computer-Einrichtungsanleitung [Plug&Play, keine Treiber erforderlich!]:
   Mac: Systemeinstellung > Sound > Ein gabe (und Ausgabe) > EM-USB Mikrofon
   PC: Systemsteuerung > Hardware & Sound > Audiogeräte verwalten > Wiedergabe (und Aufnahme) > EM-USB Mikrofon (zum Standardgerät machen).
   Die Eingangs- und Ausgangspegel des Computers müssen aufgedreht und dürfen nicht stummgeschaltet sein.
7. Spielen Sie Musik über den Computer ab und drehen Sie den Phones-Regler langsam nach rechts. Dadurch wird die Wiedergabe über die Kopfhörerbuchse des EM-USB Mikrofons aktiviert.

HINWEIS: Ihre Ohren sind uns wichtig! Verringern Sie die Lautstärke am Gerät, um dauerhafte Hör schäden zu vermeiden. Drehen Sie die Lautstärke immer ganz zurück, bevor Sie die Ohrhörer anschließen oder etwas Neues ausprobieren, das die Lautstärke beeinflussen könnte. Erhöhen Sie den Pegel dann langsam und vorsichtig.

1. Offnen Sie Ihre bevorzugte DAW und starten Sie eine neue Session.
2. Sprechen Sie ins Mikrofon, deaktivieren Sie den Mute-Schalter und drehen Sie den Gain-Regler langsam nach rechts, bis sich die Eingangspegelanzeige im grünen bis gelben Bereich bewegt.
   HINWEIS: Der Mute-Schalter schaltet nur den Mikrofoneingang stumm. Vom Computer EINgehende Signale werden weiterhin über Kopfhörer ausgegeben.
3. Obwohl die meisten DAWs (relativ) ähnlich funktionieren, können sich die Aufnahmewege unterscheiden. Wie man eine neue Session anlegt, Spuren erstellt, das EM-USB wählt, Spuren aufnahmebereit schaltet und aufnimmt, wird im DAW-Handbuch beschrieben. Viel Spaß!

SIE BRAUCHEN HILFE MIT DEM MIKROFON?

• Besuchen Sie auf www.mackie.com die Rubrik Support: Hier finden Sie FAQs, Handbücher und Ergänzungen.
• Unter der Telefonnummer 1-800-898-3211 erreichen Sie unseren technischen Support (Montag bis Freitag zu den üblichen Geschäftszeiten, Pacific Standard Time).
