MANUAL DE USUARIO UV Air Purifier UV2400U1000 HONEYWELL

Instrucciones para la instalación

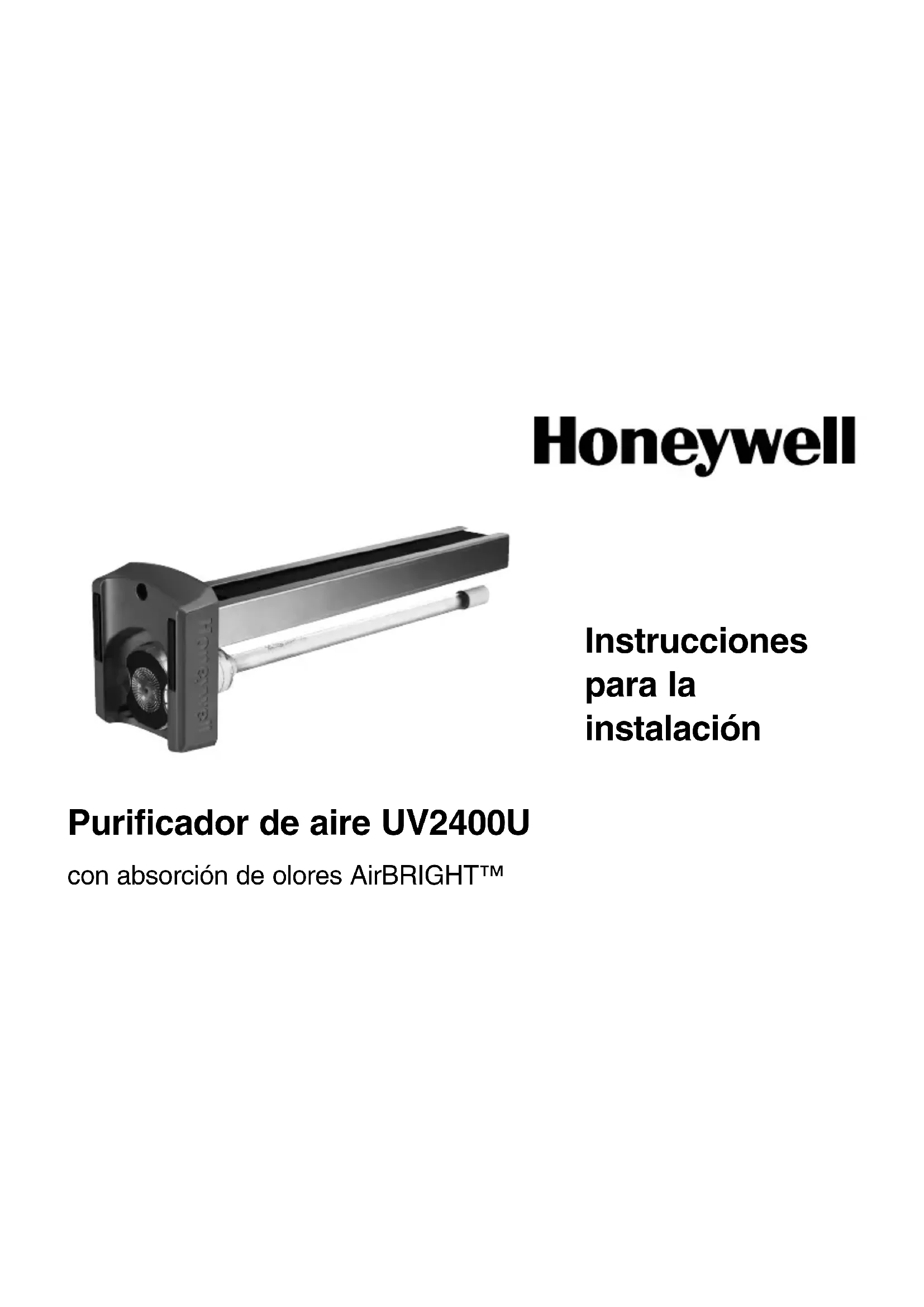

Purificador de aire UV2400U

con absorcción de olores AirBRIGHT™

Antes de instalar este producto

Lea estas instrucciones atentamente; de no seguirlas, se podra dañar el producto o provocar una situación peligrosa.

El instalador de ser un"How do增值服务 capacitado y experimentado.

ADVERTENCIA: Riesgo de luz ultravioleta.

Nocivo para la piel y los ojos sin proteccion. Puede occasionar perdida de la vista temporal o permanente. Nunca mire directamente a las lamparas cuando está iluminadas.

• Paraatar la exposacion a la luz ultravioleta,desconecte la energia de alimentacion al systema ultravioleta de tratamento del aire antes de dar service aequalquier parte del systema de calefaction/aire acondicionado.
• Mire hacía las luces solo a工程技术 del mango de la lámpara o la mirilla.
• No intente derivar el interruptor de montaje del conductor.
• No intenteAbrirla carcasa;la unidad está sellada para evitar la exposacion a la luz ultravioleta.

PRECAUCLON: Riesgo de lesiones personales. El suministro de energia del sistema de HVAC puede occasionar descarga electrica.

• Desconecte el suministro electrico del sistema de HVAC antes de instalar, limpiar o reemplazar la(s) lámpara(s) ultravioleta.

PRECAUCION: Riesgo de rotura del vidrio. Puede occasionar lesiones personales.

• Tenga cuidado cuando inserte la(s) lámpara(s) en la base de la lámpara.
• Utilice guantes protectores cuando manipule la(s) lámpara(s).

PRECAUCION: Riesgo de lesiones personales. El suministro electrico puede occasionar descarga electrica.

• Desconecte la electricidad antes de limpar o cambiar la(s) lámpara(s) ultravioleta.
• No abra la base de la unidad ni el mango de la lámpara; no contiene componentes a los cuales el usuario pueda prestarle servicios.

PRECAUCIón: Riesgo de quemadura con la lámpara ultravioleta. Dañino para la piel sin protección. Puede occasionar quemaduras graves.

• Desconecte la electricidad 15 Minutes antes de retiring la(s) lámpara(s) ultravioleta.

Piezas incluidas

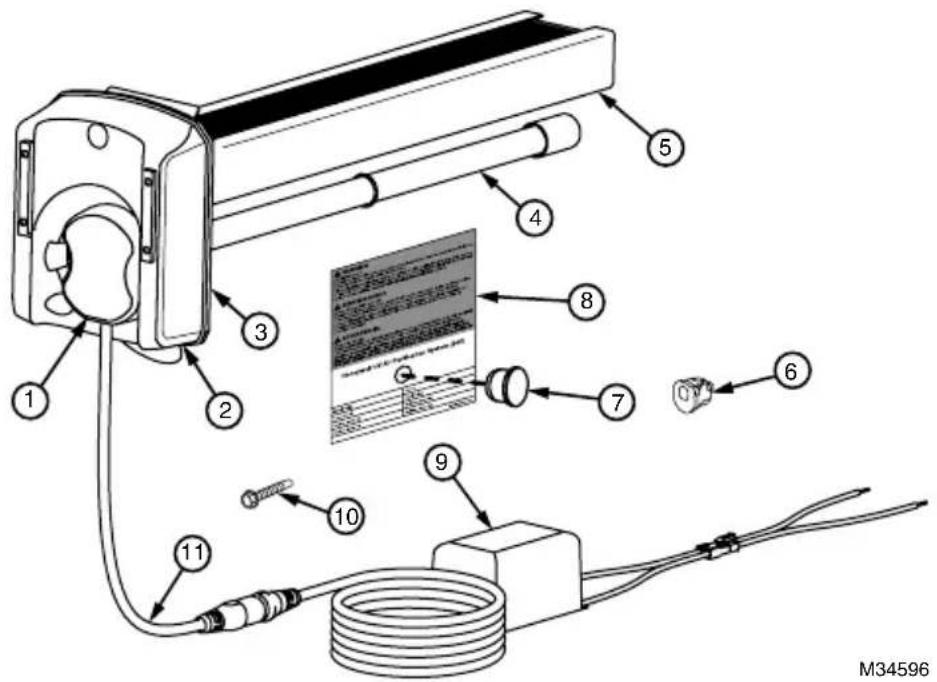

1. Mango de la lampara UV
2. Base
3. Junta de espuma
4. Lampara ultravioleta de 16 varios
5. Absorbente de olores AirBRIGHT™ (incluido solo en UV2400U5000)
6. Cojinate
7. Mirilla
8. Etiqueta adhesiva de advertencia
9. Balastode 24VCA
10. Tornillos autoperforantes (3)
11. Cable de alimentación
12. conectores de cable (no ilustrados)

Ubicaciones de montaje tíPICAS

Recomendamos que el purificador de aire UV se instale en el costado del conductor de suministro de 3 a 5 pulgadas (8 a 13 cm) por encima del serpentin A, pero también se pueda instalar en el lado de returno si fuese necessario. Consulte las Figuras 1 y 2.

La luz germicida UV se debe colocar de modo que ilumine las superficies que está propensas al crecimiento de moho como el serpentin A, o colocarse en un area abierta del conducto de returno donde haya tramos rectos largos.

ADVERTENCIA: No monte el dispositivo en un lugar que permita la observacion de la luz ultravioleta antes de la instalacion a menos que sea el mango protegido de la lampara de rayos ultravioleta o la mirilla.

Important: Es possible que algunos materiales que se encontrartran dentro del sistemas de HVAC (incluyendo el medio filtrante, el conducto flexible, el cableado, etc.) no Sean resistentes a la luz ultravioleta. Cubra los materiales afectados por la luz ultravioleta con cinta protectora contra rayos ultravioleta o cinta reflectante.

Launidad absorbente de olores AirBRIGHT™Debe estar orientada para que el aire fluya más alla de la luz ultravioleta primero y luego hacer el absorbente de olores AirBRIGHT.

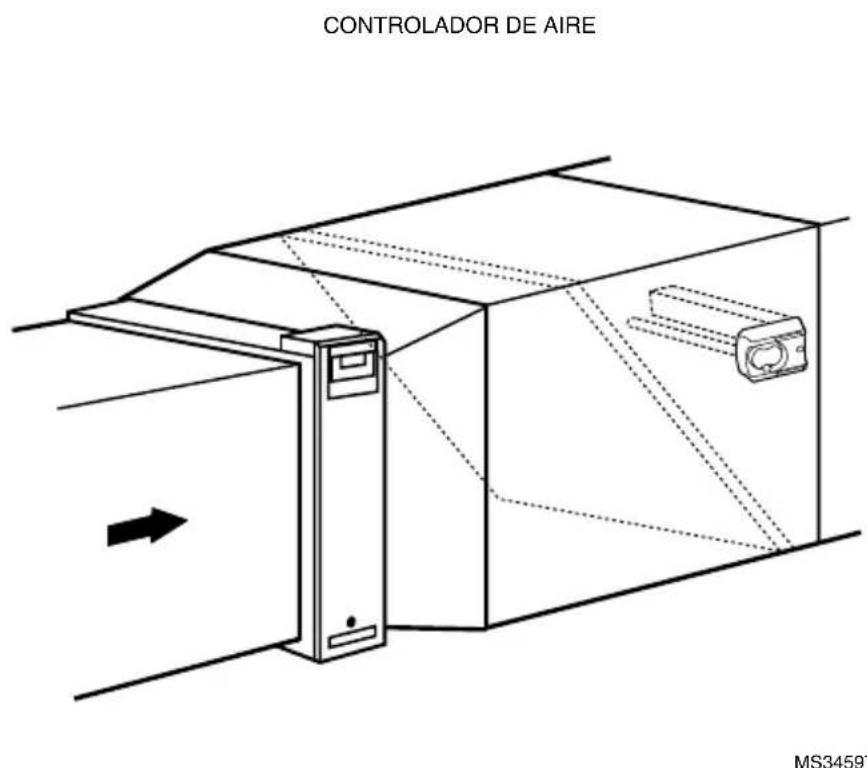

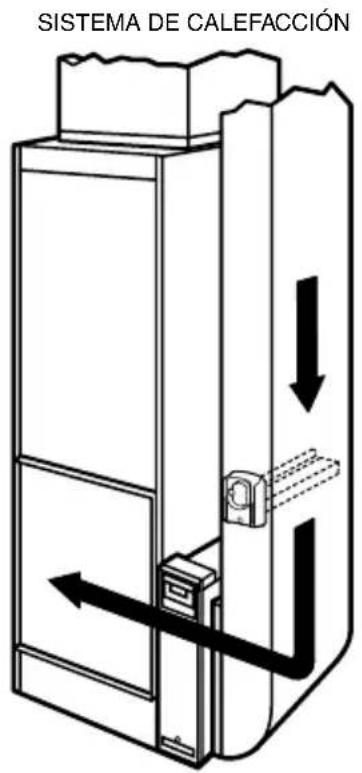

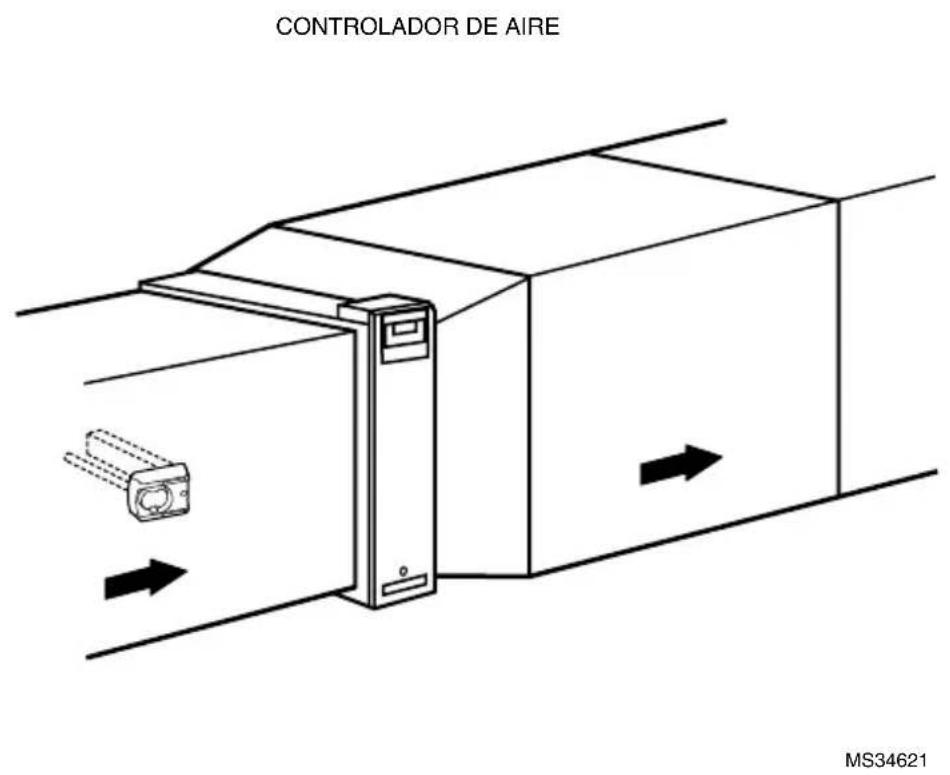

Fig. 1. Instalación en elazo del suministro. Flujo de aire representado por las flechas.

Fig. 2. Instalación en el性和 de returno. Flujo de aire representado por las flechas.

Opinion 1

Montaje interno

IMPORTANT

Desconecte el suministro de energia principal antes de la instalacion. La informacion del modelo está impresa en la cubierta de la unidad de alimentacion.

1. Afloje el panel para Obtener acceso al lugar de montaje.
2. Determine la posición optima para la colocacion del purificador de aire.

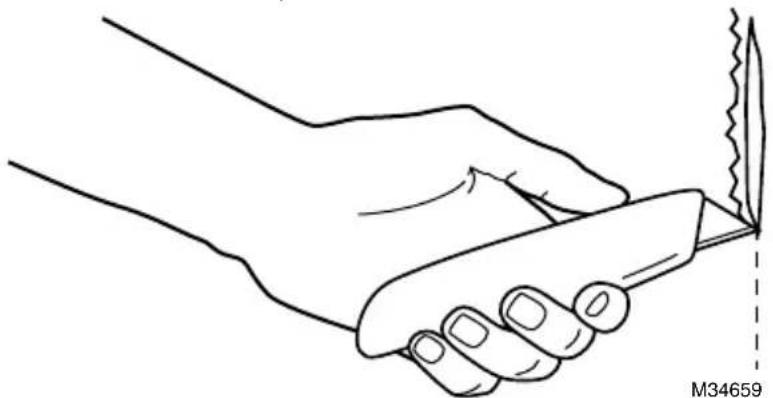

3. Si fuese besoinario, utilise una navaja multiuso paraURTar elaislante de la parte inferior delconducto.
4. Limpie la superficie eliminando pegamento, polvo, etc.

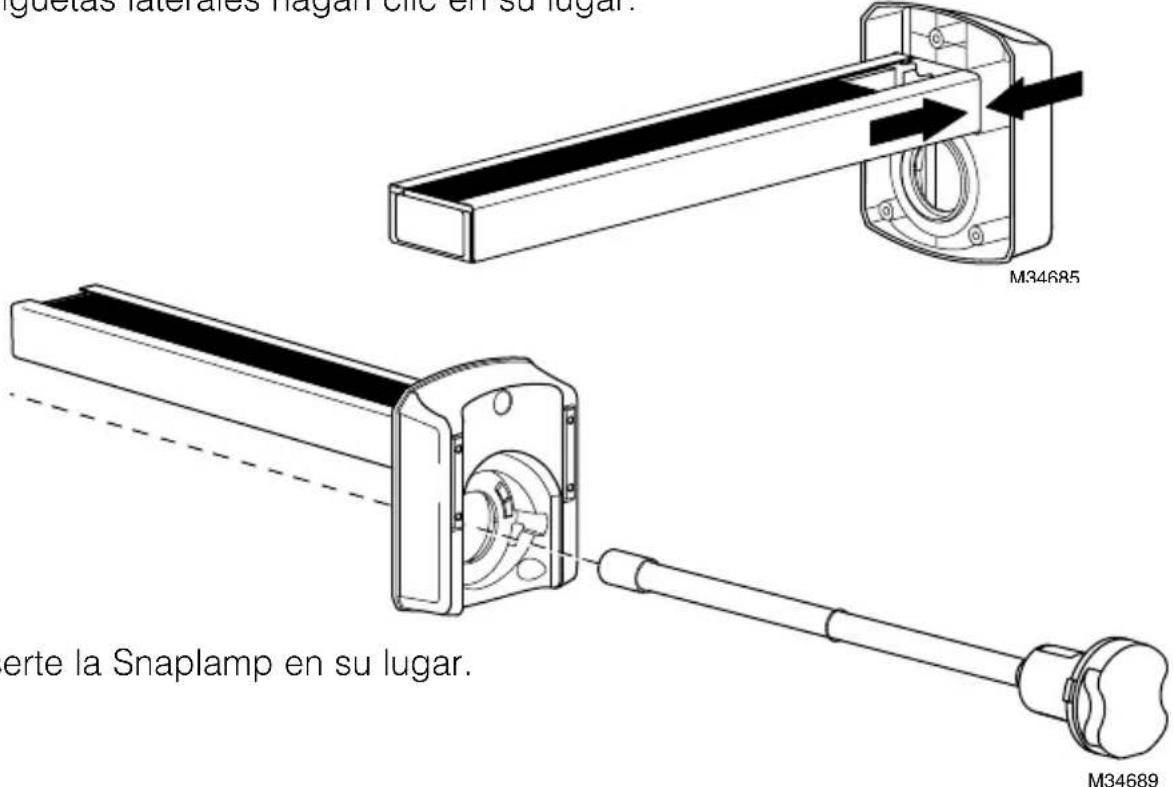

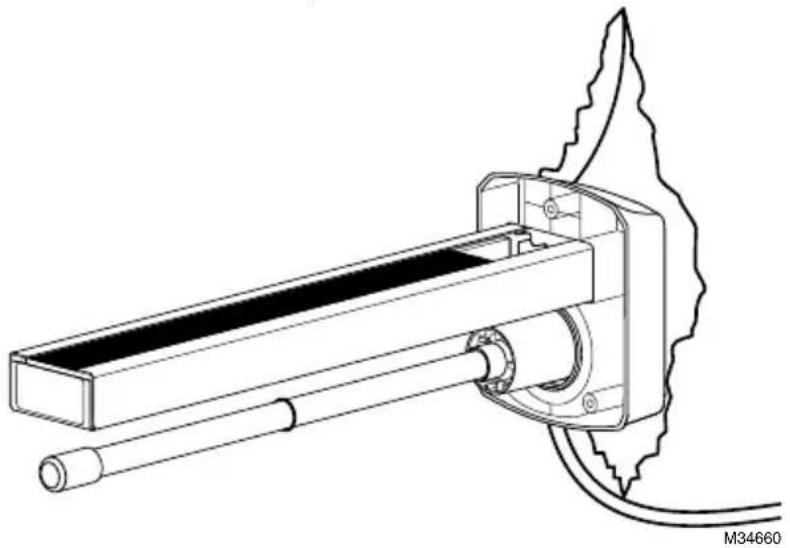

1. Presione el absorbente de olores AirBRIGHT™ en la base hasta que las dos lengüetas laterales haganblick en su lugar.

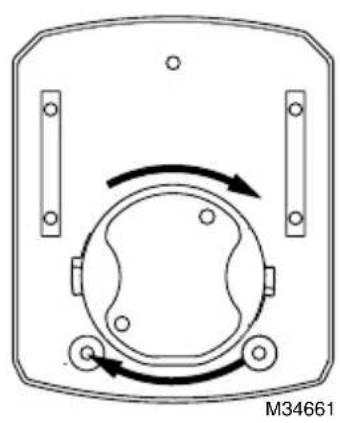

1. Gire el mango de la lámpara en el sentido horario hasta que calce a presión en su lugar.

1. Coloque las barras magnéticas en la base directamente en la superficie de metal limpia.

1. Use cinta de aluminio para cerrar el corte en el aislante según sea necesario.

2. Haga un agujero de 5/8 de pulgada (15.8 mm) en el conductor y pase el cable a工程技术 de el. Recorte el cojinate que se suministra en el cable en un punto cercano al agujero. Tape el agujero con el cojinate.

1. Fije el panel de acceso al sistemas de conductos.

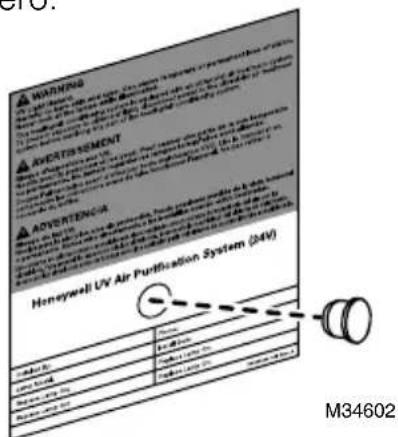

2. Busque un lugar adecuado en la parte exterior del sistemas de conductos cerca de la instalacion de la lampara ultravioleta y aplicque la etiqueta adhesiva de advertencia/ cambio de lampara.

3. Taladre un agujero de 1/2 de pulgada (12.7 mm) a工程技术 del círculo de la etiqueta adhesiva. Presione la mirilla de los rayos ultravioleta en el agujero.

Opinion 2

Montaje externo para aplicaciones en conductos metálicos

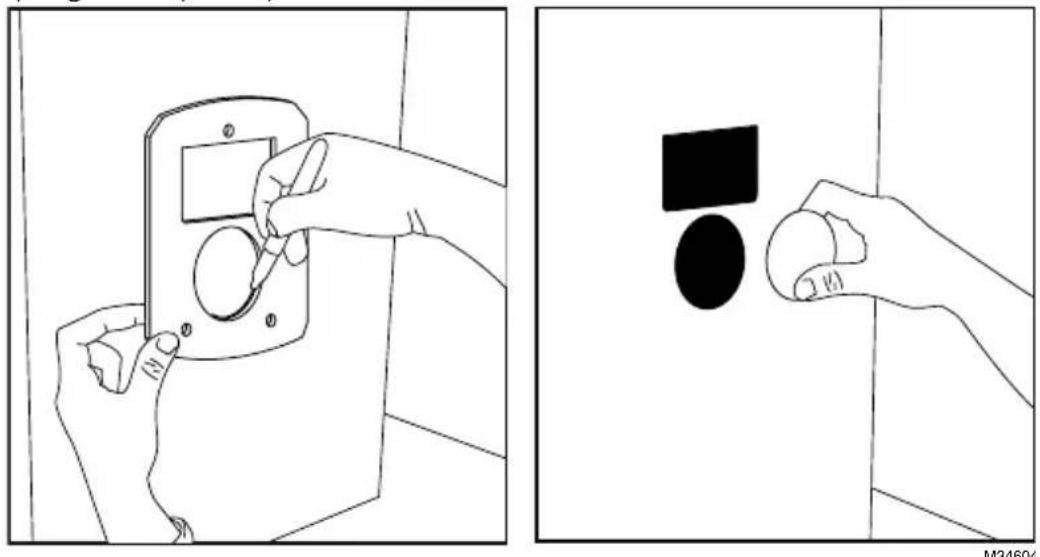

1. Use la junta para marcar las aberturas del conductor. Haga el corte y retire el material, cerciorandose de cortar 1/8" (3.2 mm) hacía afuera de lamarca para crear suficiente espacio para el producto. Si utilizes una broca para cortar circulos, debetener 2 pulgadas (5 cm) de diametro.

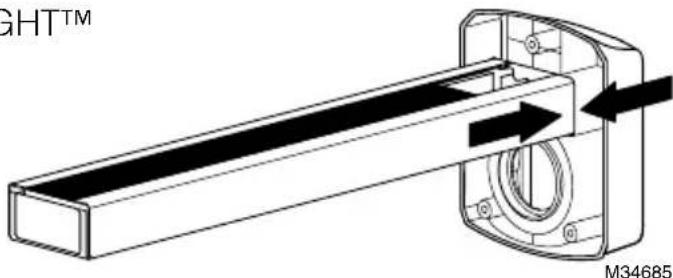

1. Presione el absorbente de olores AirBRIGHT™ en la base hasta que las dos lengüetas laterales haganblick en su lugar.

1. Despendra elOTHERlado del respaldo de la junta e inserte el AirBRIGHTTM en el conducto hasta que la base quede adherida de forma segura a la junta.
2. Fije la base al sistemas de conductos con tornillos autoperforantes.

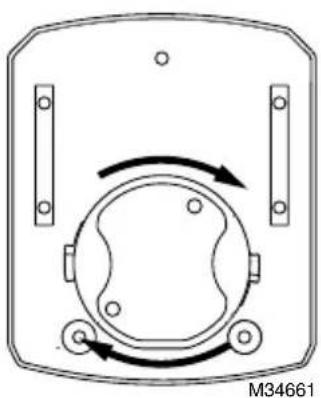

3. Inserte la lámpara en la base y gire el mango en el sentido horario para fjarla en su lugar.

1. Busque un lugar adecuado en la parte exterior del sistemas de conductos circa de la instalacion de la lampara ultravioleta y aplique la etiqueta adhesiva de advertencia/cambio de lampara.

Opinion 3

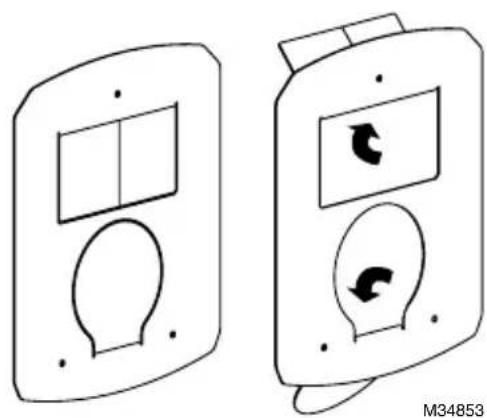

Montaje en el panel del conductor: Solo para aplicaciones en el panel del conductor

1. Use la junta para marcar las aberturas del conductor. Haga el corte y retire el material, cerciorandose de cortar 1/8" (3.2 mm) hacía afuera de lamarca para crear suficiente空間 para el producto. Si utilizes una broca para cortar circulos, debetener 2 pulgadas (5 cm) de diametro.

1. Presione el absorbente de olores AirBRIGHT™ en la base hasta que las dos lengüetas laterales haganblick en su lugar.

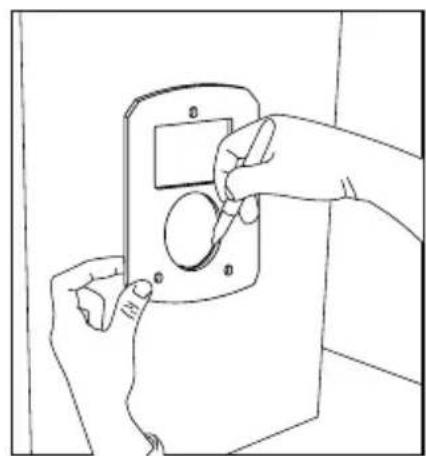

1. Doble las pestanas metálicas del adaptor del conducto sobre los agujeros cortados en el panel del conducto.

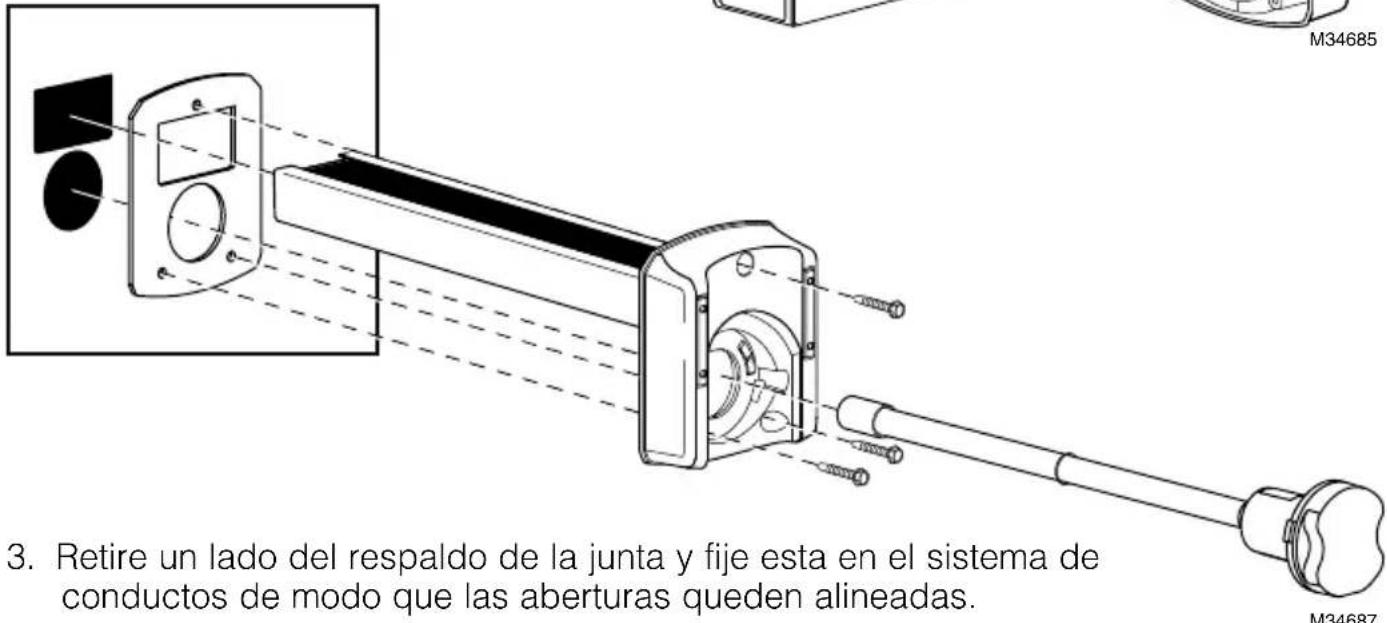

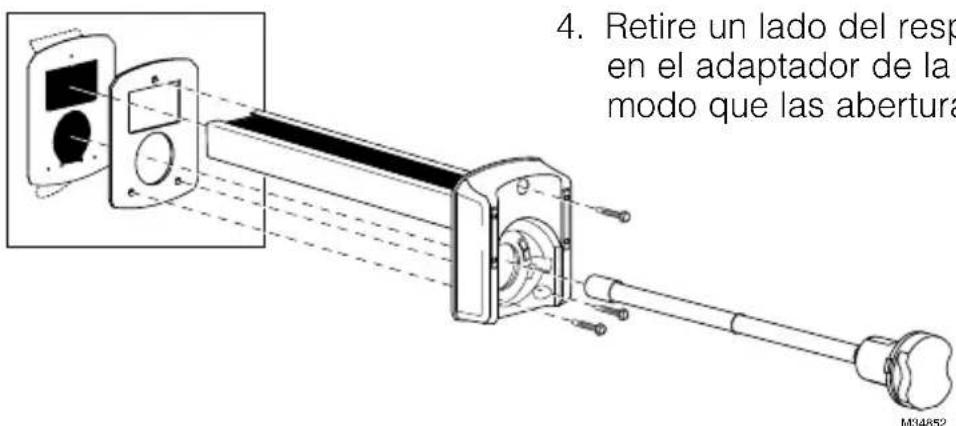

1. Retire un lado del respaldo de la junta y fije esta en el adaptorador de la placal del conducto de modo que las aberturas queden alineadas.

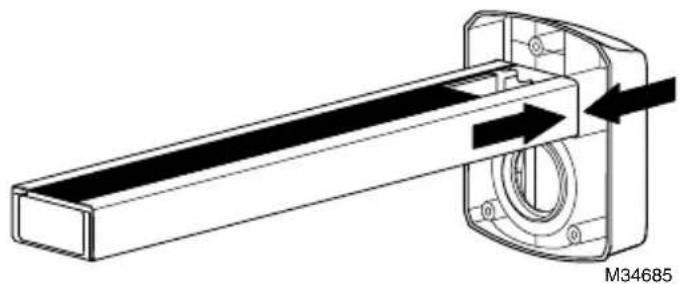

2. Despendra elOTHERdo del respaldo de la junta e inserte el AirBRIGHT™ en el conducto hasta que la base quede adherida de forma segura a la junta.

3. Fije la base al sistema de conductos con tornillos autoperforantes.

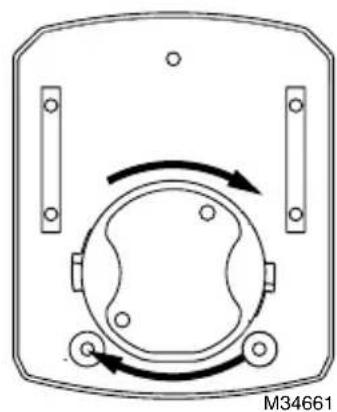

4. Inserte la lámpara en la base y gire el mango en el sentido horario para fjjarla en su lugar.

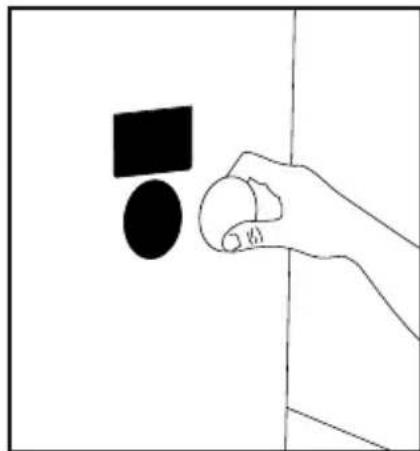

5. Busque un lugar adecuado en la parte exterior del sistemas de conductos cerca de la instalacion de la lampara ultravioleta y aplicque la etiqueta adhesiva de advertencia/ambio de lampara.

Instalación al suministro de energia

• Busque un lugar adecuado para el suministro de electrico e instale utilizing los tornillos autoperforantes.
• Utilice el diagrama de cableado de la頁a眼看 para conectar la electricidad.
• Cuando todos los otros componentes esténADECUADamente instalados,conecte el cable de la lampara ultravioleta al cable de suministro electrico.

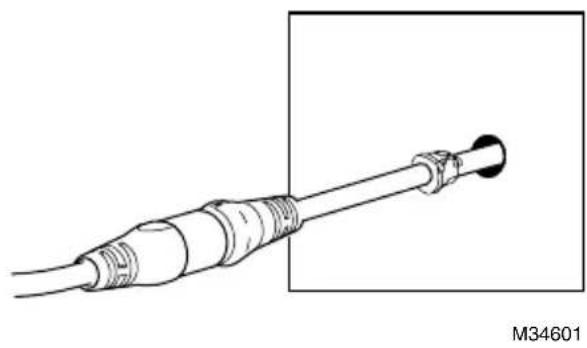

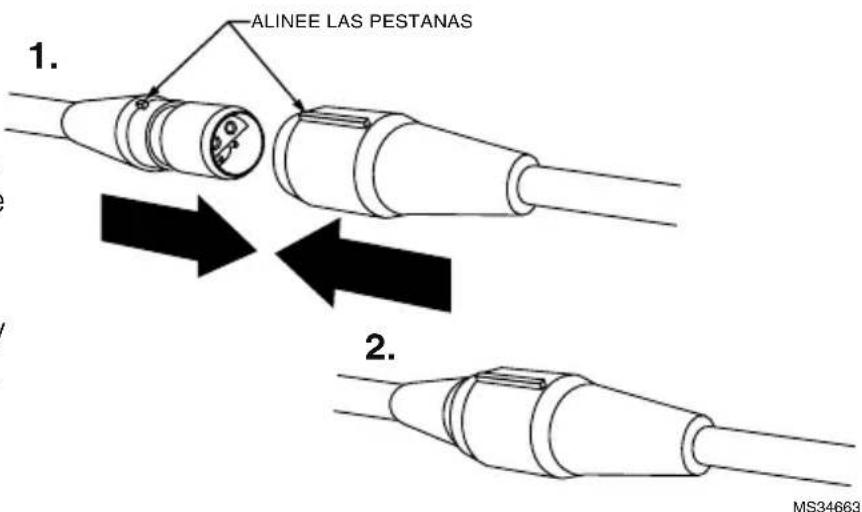

• Compruebe que las pestanas estén alineadas y empujé los conectores whilst juntos firmamente. Una connexion ajustada garantiza un sello adecuado resistente al agua. Consulte la imagen de la derecha.
  Active la energia electrica y use el mango de la lampara o la mirilla para confirmar que la lampara ultravioleta está funciona.

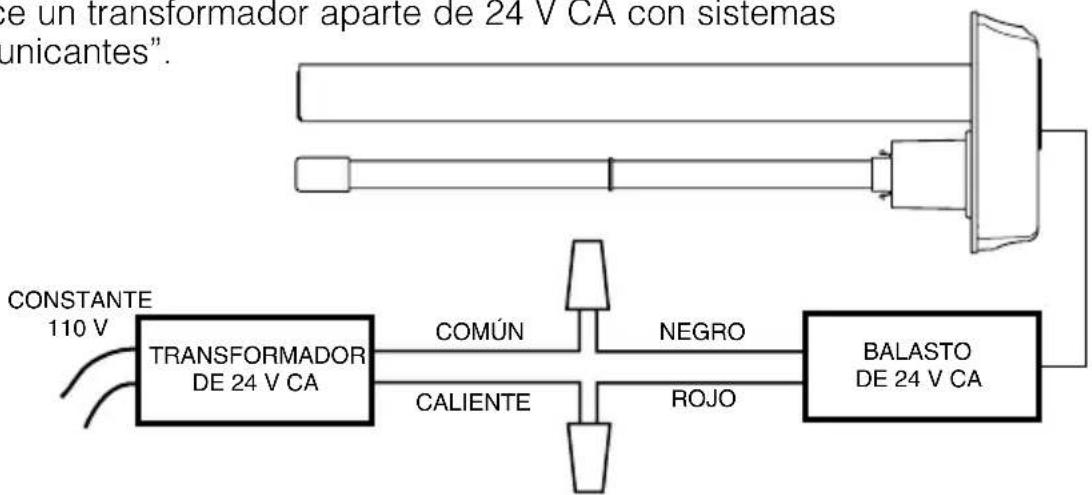

Cableado del suministro electrico

ADVERTENCIAS:

• Consume 16 V CA. Haga el calculo de la energia para determinar si esnecessary un transformadorAparte.
• Los sistemas con cargas altas de 24 V CA puede requisir la instalacion de un transformadorAparte de 24VCApara alimentar la luz ultravioleta.
• Siempre utilise un transformador除去的 24 V CA con sistemas de aire "comunicantes".

NOTA: jIMPORTANT! DEBE ESTAR CABLEADO A LA ELECTRICIDAD CONSTANTE. NO CONECTE AL RELÉ DEL SOPLADOR. MS34605

Mantenimiento

Note: Las lámparas se deben reemplazar todos los años. Las lámparas ultravioleta continua en emitiendo luz visible pero perduran su poder germicida al cabo de un añoapproximamente.

Cambio de la lámpara ultravioleta

1. Desconecte la energia electrica del systema de calefaction y refrigeracion.
2. Desenchufe o desactive la electricidad de su sistemas ultravioleta ycede que la lampara se enfié por lo menos 15 Minutes.

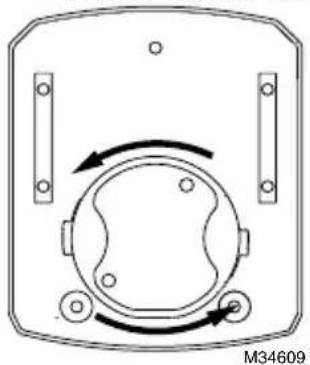

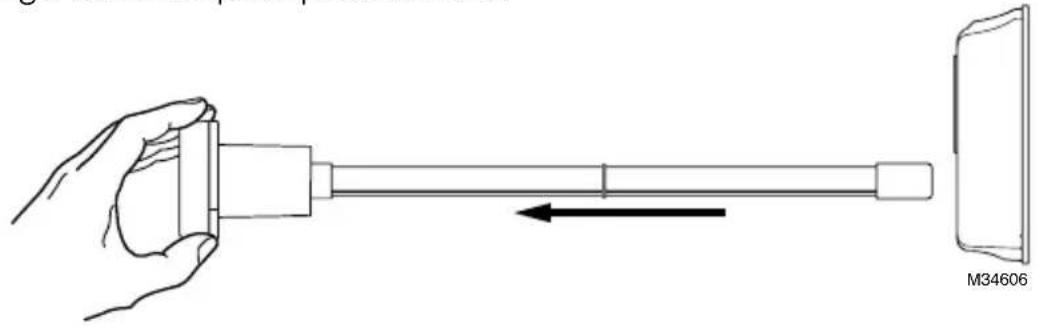

3. Gire el mango de la lámpara en el sentido antihorario, como se ilustra, y halesuavamente el mango de la lámpara para retirarla.

Reemplazo de la lámpara ultravioleta

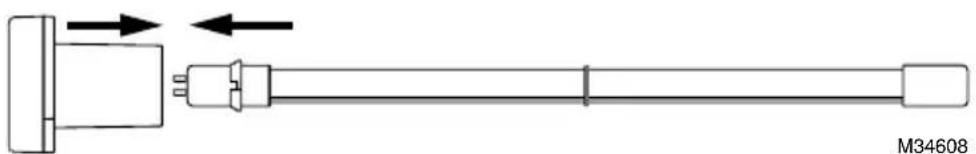

Tome el mango de la SnapLamp™ con una mano y la base de la lámpara de vidrio con la otra y hale de forma recta paraSeparated.

Inserte el nuevo vidrio de la lámpara en el mango de la SnapLamp™ alineando la llave y empujando+juntos de forma recta.

Reemplace la SnapLamp™ en la base

Gire el mango de la lámpara en el sentido horario hasta que calce a presión en su lugar.

AVISO SOBRE MERCURIO

Este dispositivo contiene mercurio en la(s) lámpara(s) ultravioleta sellada(s). No coloque la(s) lámpara(s) usada(s) en la basura. Deséchelas adecuadamente.

Limpieza y desecho de una lampara rota

No utilise una aspiradora domestica. Barra los desechos (fósforo/vidrio) hace una bolsa plástica y desechela adecuadamente. Contacte la-oficina de manejo de desechos de su localidad para Obtener instrucciones en relacion a como reciclar o desearchar adecuadamente la(s) lampara(s) usada(s).

Nota: El uso de lámparas ultravioleta de reemplazo que no está aprobadas por Honeywell invalidate la garantía.

Piezas de repuesto

UV2400U5000 - Purificador de aire UV con absorccion de olores AirBRIGHT™

UV2400U1000 - Purificador de aire UV

UV2400XPCO1 - Absorbente de olores AirBRIGHT

UV2400XBAL1 - Balasto de reemplazo

UV2400XLAM1 - Lámpara de repuesto

UV2400XDBA1 - Adaptador de panel de conducjo

Garantía limitada de cinco años

Honeywell garantiza este producto, a exception de las lámparas, por el terme de cinco (5) años, contra cualquier defecto de fabricación o de los materiales, a partir de la Fecha de compra por parte del consumidor, en conditiones normales de uso y servicios. Si enequalquier tiempoo durante el periodo de garantía se verifies que el producto tiene un defecto o mal configuracion, Honeywell lo reparar o reemplazar (a eleccion de Honeywell). Si el producto tiene defectos, (i) devuelvalo, con la factura de vente u other prueba de compras fechada, al lugar donde lo compró; o (ii) comuniquese con el Centro de atencion al cliente de Honeywell al 1-800-468-1502. El serviceo de atencion al cliente decide si se debe devolver el producto a la asigniente direcction: Devolucion de mercaderias de Honeywell, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, o si se le可以选择 enviar un producto en reemplazo.

Esta garantía no cubre los costos de extracción o reinstalación.Esta garantía no se aplicará si Honeywell demuestra que el defecto o mal funciona bajo Causeado por daños ocurredos cuando el producto está en posección de un consumidor.

Launda responsabilitad de Honeywell sera reparar o reemplazar el producto bajo de los plazos establishos anteriomente. HONEYWELL NO RESPONDERA POR LA PERDIDA O DANO DE NINGUN TIPO, INCLUIDO EL DANO INCIDENTAL O INDIRECTO DERIVADO, DIRECTA O INDIRECTAMENTE, DEL INCUMPLIMIENTO DE LAS GARANTIAS, EXPRESAS O IMPLICITAS, O DE OTRAS FALLAS DE Este PRODUCTO. Algunos Estados no permiten la exclusion o limitacion del dano incidental o indirecto, entonces, esta limitacion possible no resultar aplicable a su caso.

LA PRESENTE GARANTÍA ES LA UNICA GARANTÍA EXPRESA QUE HONEYWELL PROPORCIONA RESPECTO DE ESTE PRODUCTO. LA DURACION DE LAS GARANTías IMPLICITAS, INCLUDEAS LAS GARANTías DE COMERCIABILIDAD Y APTITUD PARA UN OBJECTIVO PARTICULAR, ESTA LIMITADA A LA DURACION DE

CINCO ANOS DE LA PRESENTE GARANTÍA.

Algunos estados no permiten las limitaciones sobre la duracion del periodo de una garantia implicita,對於 a limitacion anterior possible no resultar aplicable a su caso.Esta garantia le brinda derechos legalesesionicos, yusted podra tenerthers derechos que varian segun el estado.

Si tiene preguntas sobre la presente garantía, sirvasecribeir a Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 o llamar al 1-800-468-1502. En Canadá,cribea Retail Products ON15-02H, Honeywell Limited/Honeywell Limitée, 35 Dynamic Drive, Toronto, Ontario M1V4Z9.
