MANUAL DE USUARIO PDU3VN6L2120 Tripp Lite

Manual del propietario

Unidades de Distribución de Energía Trifásicas Monitoreables de 0U

(Mediciones de Fase y Banco)

MODELOS DE 208V

PDU3VN6L2120

PDU3VN6L2130

PDU3VN6G30B

(Número de Serie: AG-00B8)

(Número de Serie: AG-00B9)

(Número de Serie: AG-00BA)

PDU3VN6L1530B ••

PDU3VN6L2130B

PDU3VN6H50B

(Número de Serie: AG-00BA)

(Número de Serie: AG-00BA)

(Número de Serie: AG-00BA)

PDU3VN6G60B

PDU3VN6G60C

(Número de Serie: AG-00BA)

(Número de Serie: AG-00BB)

MODELO DE 400V

PDU3XVN6G20

(Número de Serie: AG-00BD)

Instrucciones Importantes de 21

Servicio 37

Seguridad

Garantía 38

Instalación 22

English 1

Pantalla Digital 25

Français 39

Usando la Pantalla Digital 28

Русский 58

Características 35

Configuración y Operación 37

TRIPP·LITE

Excelencia en

Manufactura.

Copyright © 2014 Tripp Lite. Todos los derechos reservados.

Instrucciones Importantes de Seguridad

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias que deben seguirse durante la instalación, operación y almacenamiento de este producto. La omisión en la observancia de estas instrucciones y advertencias puede afectar la garantía del producto.

• El PDU proporciona la conveniencia de múltiples tomacorrientes, pero NO proporciona protección contra sobretensión o ruido en la línea para los equipos conectados.
• El PDU está diseñada solo para uso en interiores en un entorno controlado lejos de humedad excesiva, temperaturas extremas, contaminantes conductivos, polvo o luz del sol directa.
• Mantiene la temperatura ambiente interior entre 32^ y 122^ ( 0^ y 50^ ).
• El PDU debe ser instalado solamente por un técnico calificado.
• No intente instalar el PDU en una superficie inestable o no segura.
• Instale de acuerdo con los estándares del Código Eléctrico Nacional (NEC). Asegúrese de usar para la instalación la protección adecuada contra sobrecorriente, de acuerdo con la especificación de la clavija o del equipo.
• Conecte el PDU a un tomacorriente que esté de acuerdo a los códigos locales de construcción y que esté correctamente protegido contra corrientes excesivas, cortocircuitos y fallas de conexión a tierra.
• Los tomacorrientes eléctricos que suministran energía al equipo deben instalarse próximos al equipo y ser fácilmente accesibles.
• No conecte El PDU a un toma corriente que no esté a tierra o cables de extensión o adaptadores que eliminen la conexión a tierra.
• Asegúrese de proporcionar un dispositivo local de desconexión, que sea fácilmente accesible, en cualquier modelo que esté instalado permanentemente sin una clavija.
• Nunca intente instalar equipos eléctricos durante una tormenta eléctrica.
• El equipo individual conectado al PDU no debe consumir más corriente que la de la especificación de cada tomacorriente individual del PDU.
• La carga total conectada al PDU no debe exceder la capacidad de carga máxima del PDU.
• No intente modificar el PDU, las clavijas de entrada o los cables de alimentación.
• No perfore ni intente abrir ninguna parte del gabinete del PDU. No tiene partes a las que el usuario pueda dar servicio.
• No intente usar el PDU si se daña cualquier parte.
• El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda razonablemente hacer suponer que causará fallas en el equipo de soporte de vida o afecte significativamente su seguridad o efectividad, no está recomendado. No use este equipo en la presencia de una mezcla anestésica inflamable con aire, oxigeno u óxido nitroso.

Instalación

Instalación del PDU

Nota: Las ilustraciones pueden diferir un poco de su modelo de PDU. Sin importar la configuración, el usuario debe determinar la adecuación de los accesorios y procedimientos antes de la instalación. El PDU y accesorios incluidos están diseñados para tipos comunes de racks y gabinetes y pueden no ser apropiados para todas las aplicaciones. Las configuraciones exactas de instalación pueden variar. Se incluyen los tornillos para instalar los soportes de instalación al PDU. Use sólo los tornillos suministrados por el fabricante o su equivalente exacto.

Nota: El PDU tiene botones de instalación preinstalados para instalación sin herramientas.

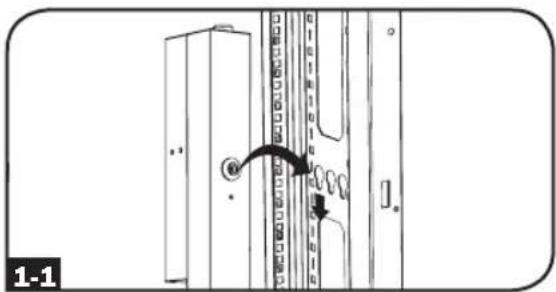

1-1

Para fijar los soportes de instalación al PDU, retire los botones de instalación.

1-2

Para fijar los soportes de instalación al PDU, retire los botones de instalación.

1-3

Fije los soportes de instalación al PDU con los tornillos incluidos.

1-4

Acople el PDU a un riel vertical en su rack o gabinete. (Use los accesorios de instalación que vienen con su rack o gabinete para acoplar los soportes de instalación al riel).

1-5

Para reinstalar los botones de instalación para instalación sin herramienta, retírelos soportes de instalación y entonces instale los botones de instalación en el PDU.

Nota: Cerciórese de insertar los dos botones en en cualquier orificio superior en cada extremo del PDU o en el orificio inferior en cada extremo del PDU.

1-6

Para instalar el PDU con los tomacorrientes viendo hacia la parte posterior del rack, use el accesorio PDUMVROTATEBRKT incluido. Primero, acople el botón de instalación A al soporte con perfil en V B usando el tornillo y arandela incluidos. Después, use la ranura para instalación por botón para acoplar el soporte al PDU y el botón de instalación para acoplar el PDU al rack. El soporte reposiciona efectivamente los soportes de instalación para que los tomacorrientes del PDU apunten a la parte posterior del rack.

2-1 Cada modelo está equipado con 1 ó 7 diferentes clavijas de entrada.

L21-20PL15-30P30P 20AHRBBIEC 309

CS8365C

3P + N + E

30A Blue IEC 309

3P + E

60A Blue IEC 309

3P + E

Nombre del Modelo	Clavija de Entrada	Amperes Máximos de Entrada (Limitado por el Cable y Clavija de Entrada)	Rango de Voltaje de Entrada	Rango de Voltaje de Salida Breakers		Longitud del Cable Tomacorrientes
PDU3VN6L2120 L21-20P 16A 208V				208V y 120V (con tomacorrientes de 5-15/20R)	N/A	45 Total: 3 Bancos de (2) C19, (12) C13, y 3 Bancos de (1) 5-15/20R
PDU3VN6L2130 L21-30P 24A 208V				208V y 120V (con tomacorrientes de 5-15/20R)	3 X Doble Polo, Especificación por Banco 20A
PDU3VN6H50B	HUBBLE CS8365C	35A 200-240V 200-240V		3 X Doble Polo, Especificación por Banco 20A		48 Total: 3 Bancos de (2) C19 y (14) C13
PDU3VN6G60B	60A Blue IEC 390 3P + E	35A 200-240V 200-240V		3 X Doble Polo, Especificación por Banco 20A		48 Total: 3 Bancos de (2) C19 y (14) C13
PDU3XVN6G20	16A Red IEC 309 3P + N + E	16A 360-415V 208-240V N/A				48 Total: 3 Bancos de (2) C19 y (14) C13
PDU3VN6G30B	30A Blue IEC 309 3P + E	24A 200-240V 200-240V		3 X Doble Polo, Especificación por Banco 20A		48 Total: 3 Bancos de (2) C19 y (14) C13
PDU3VN6L2130B	L21-30P 24A 200-240V 200-240V			3 X Doble Polo, Especificación por Banco 20A		48 Total: 3 Bancos de (2) C19 y (14) C13
PDU3VN6L1530B	L15-30P 24A 200-240V 200-240V			3 X Doble Polo, Especificación por Banco 20A		48 Total: 3 Bancos de (2) C19 y (14) C13
PDU3VN6G60C	60A Blue IEC 309 3P + E	45A 200-240V 200-240V		6 X Doble Polo, Especificación por Banco 20A		36 Total: 6 Bancos de (6) C13

Instalación

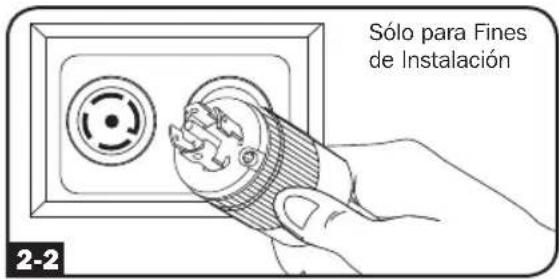

2-2

Conecte la clavija de entrada a la fuente de alimentación de CA de su instalación.

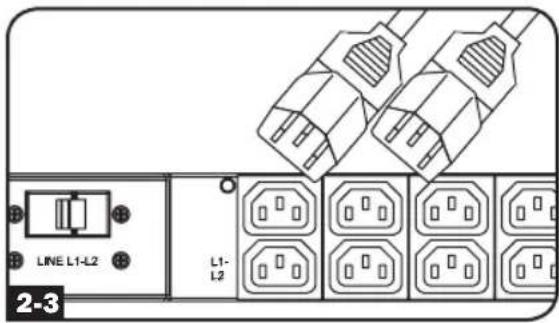

2-3

Conecte las clavijas de entrada de sus equipos a los tomacorrientes apropiados en el PDU. El LED próximo a cada tomacorriente se ilumina cuando el tomacorriente está listo para distribuir energía de CA.

Nota: Se recomienda no conectar una carga viva al PDU. Si la carga que pretende conectar tiene un interruptor de encendido/apagado, coloque por favor el interruptor en apagado antes de la conexión.

2-4

Procedimientos Opcionales para Sujeción del Cable

Use los manguitos plásticos C14 y C20 para asegurar las clavijas a los tomacorrientes. Instale el manguito a la clavija, garantizando que las pestañas A permanezcan fuera de la clavija y que el ajuste sea firme. Para desenchufar correctamente el equipo, use las pestañas para retirar del tomacorriente la clavija y el manguito.

Sólo para Fines de Instalación 2-2

Conectando el PDU en Red

Su PDU puede recibir asignaciones de dirección IP mediante métodos de direccionamiento de servidor DHCP (dinámico) o estático (manual). Vea la guía de instalación de la SNMPWEBCARD para una explicación de estos métodos. Puede encontrar la guía en el sitio www.tripplite.com/support y escribiendo "SNMPWEBCARD" en el campo de búsqueda. Si no está seguro de cuál método usar, póngase en contacto con su administrador de red para asistencia antes de continuar el proceso de configuración.

Nota: La dirección MAC del PDU (conjunto de 12 dígitos en este formato: 000667xxxxx) está impresa en la etiqueta adherida al gabinete del PDU. Para asignaciones estáticas de dirección IP, use el cable de configuración RJ-45 a DB9 (número de parte 73-1243) incluido con el PDU.

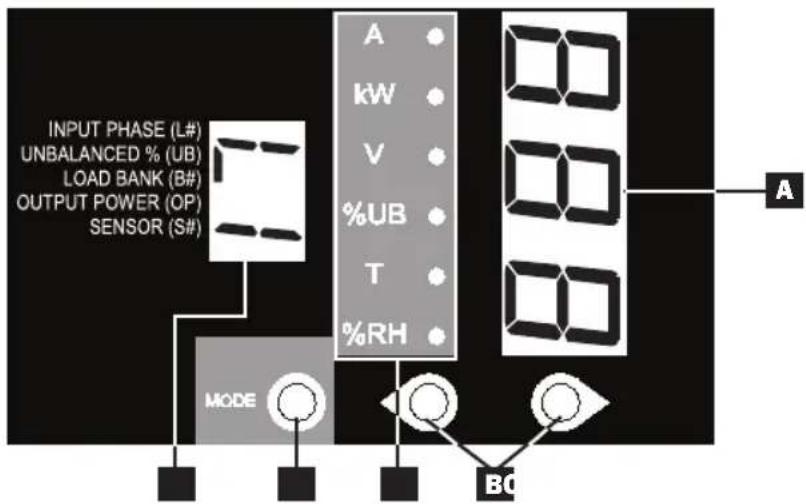

Pantalla Digital
    A["INPUT PHASE (L#)"]
    B["UNBALANCED % (UB)"]
    C["LOAD BANK (B#)"]
    D["OUTPUT POWER (OP)"]
    E["SENSOR (S#)"]
    F["A"] --> G["kW"]
    G --> H["V"]
    H --> I["%UB"]
    I --> J["T"]
    J --> K["%RH"]
    L["MODE"] --> M["Switch"]
    N["B0"] --> O["Switch"]
    P["A"] --> Q["Output 1"]
    P --> R["Output 2"]

A Pantalla de 3 Dígitos: Muestra los valores medidos o calculados como Amperaje, Kilowatts, Voltaje, Porcentaje de Desbalanceo de Potencia, Temperatura y Humedad.
B Botones de Flecha: Usando estos botones, se desplaza a través de las opciones indicadas de Salida, Entrada, Banco, Potencia, Balance de Carga, Sensor Brillo de Pantalla. Una presión prolongada de los botones de flecha arriba o abajo permite al usuario saltar a la siguiente categoría de medición secuencial.
Botón de Modo: Cuando se selecciona una opción de menú usando los Botones de Flecha, el Botón de Modo se desplaza a través de las opciones secundarias dentro de cada categoría. Las opciones secundarias se muestran mediante los LEDs indicadores.
D LEDs Indicadores: El LED encendido indica qué valor se está mostrando en la pantalla de 3 dígitos.

Amperes (A): Cuando se selecciona, la carga en la fase de entrada (L#) seleccionada o Banco de Carga (B#) se muestra en Amperes.

Potencia (kW): Cuando se selecciona, la carga en el Banco de Carga (B#) seleccionada o Salio Potencia Total de Salida (OP) se muestra en kW.

Voltaje (V): Se muestra el voltaje en la Fase de Entrada (L#) o Banco de Carga (B#).

Desbalanceo de Carga (%UB): Al encender, la pantalla muestra la desviación del porcentaje de desbalanceo de carga contra el valor medido promedio. Un valor que es cero o tan cercano a cero como es deseable.

Temperatura (T): Si se conecta el ENVIROSENSE de Tripp Lite, se mostrará la temperatura ambiente al seleccionar esta opción. Por defecto se muestra la temperatura en Celsius, pero puede cambiarse a Fahrenheit.

Humedad Relativa (%RH): Si se conecta el ENVIROSENSE de Tripp Lite, se mostrará el porcentaje de humedad relativa al seleccionar esta opción.

E Pantalla de 2 Dígitos: Esta pantalla indica que opción de Fase de Entrada (L#), Desbalanceo de Carga (UB), Banco de Carga (B#), energía de salida (OP) o Sensor (S#) está seleccionada.

Pantalla Digital

Definiciones de Respuesta de Botón:

Configuración1	Interruptor	Acción	Función de Control
Estándar	Botón de Presión Hacia Arriba	Oprimir 1⁄2 segundo	Mueve secuencialmente hacia arriba una selección en el menú.
		Oprimir 3 segundos	Avanza hacia arriba a la siguiente categoría de medición.
	Botón de Presión Hacia Abajo	Oprimir 1⁄2 segundo	Mueve secuencialmente hacia abajo una selección en el menú.
		Oprimir 3 segundos	Avanza hacia abajo a la siguiente categoría de medición.
	Botón de Presión de Modo	Oprimir 1⁄2 segundo	Muestra las opciones disponibles para una categoría de medición dada.
		Oprimir 3 segundos	Selecciona la opción disponible elegida para una categoría de configuración dada.
Alternar	Botón de Presión Hacia Arriba	Oprimir 1⁄2 segundo	Mueve secuencialmente hacia abajo una selección en el menú.
		Oprimir 3 segundos	Avanza hacia abajo a la siguiente categoría de medición.
	Botón de Presión Hacia Abajo	Oprimir 1⁄2 segundo	Mueve secuencialmente hacia arriba una selección en el menu.
		Oprimir 3 segundos	Avanza hasta la siguiente categoría de medición.
	Botón de Presión de Modo	Oprimir 1⁄2 segundo	Muestra las opciones disponibles para una categoría de medición dada.
		Oprimir 3 segundos	Selecciona la opción disponible elegida para una categoría de configuración dada.

1 Configurado Mediante la línea de Categoría de Configuración: "Opciones de Código de olor de Led Indicador de Tomacorriente".

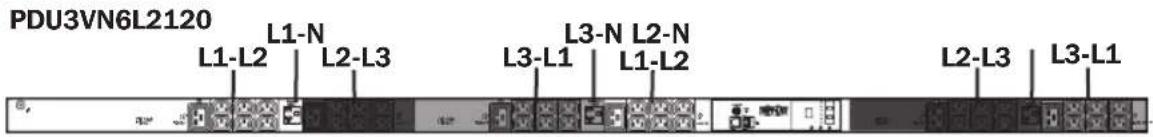

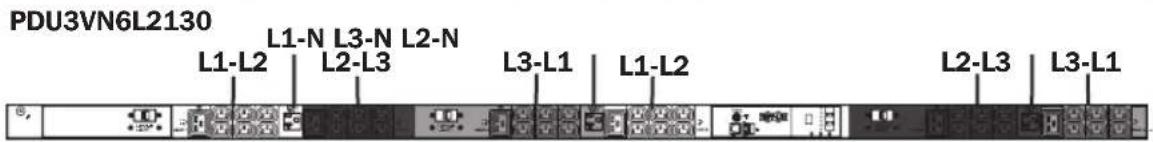

Ubicación del Receptáculo del Banco de Carga y Referencias de Pantalla

PDU3VN6L2120 L1-L2 L1-N L2-L3 L3-L1 L3-N L2-N L1-L2 L2-L3 L3-L1

PDU3VN6L2130 L1-L2 L1-N L3-N L2-N L2-L3 L3-L1 L1-L2 L2-L3 L3-L1

MODELOS	DESCRIPCIÓN DE ETIQUETA DE SERIGRAFÍA	REFERENCIA DE PANTALLA DE 2 DÍGITOS
PDU3VN6L2120PDU3VN6L2130	L1-L2	B1
	L2-L3	B2
	L3-L1	B3
	L1-N (Banco 4)	B4
	L3-N (Banco 5)	B5
	L2-N (Banco 6)	B6

Pantalla Digital

MODELOS	DESCRIPCIÓN DE ETIQUETA DE SERIGRAFÍA	REFERENCIA DE PANTALLA DE 2 DÍGITOS
PDU3XVN6G20	L1-N (Banco 1)	L1
	L2-N (Banco 2)	L2
	L3-N (Banco 3)	L3

PDU3VN6G60C

L1-L2 L8-L3 L2-L3L1-L2 L3-L1

MODELOS	DESCRIPCIÓN DE ETIQUETA DE SERIGRAFÍA	REFERENCIA DE PANTALLA DE 2 DÍGITOS
PDU3VN6G60C	L1-L2 (Banco 1)	B1
	L2-L3 (Banco 2)	B2
	L3-L1 (Banco 3)	B3
	L1-L2 (Banco 4)	B4
	L2-L3 (Banco 5)	B5
	L3-L1 (Banco 6)	B6

REFERENCIA DE FASE DE ALIMENTACIÓN (PARA TODOS LOS MODELOS DE 208V)

FASE DE ALIMENTACIÓN REPORTADA	REFERENCIA DE PANTALLA DE 2 DÍGITOS
L1 – L2	L1
L2 – L3	L2
L3 – L1	L3

REFERENCIA DE FASE DE ALIMENTACIÓN (PARA TODOS LOS MODELOS DE 400V)

FASE DE ALIMENTACIÓN REPORTADA	REFERENCIA DE PANTALLA DE 2 DÍGITOS
L1-N	L1
L2-N	L2
L3-N	L3

Usando la Pantalla Digital

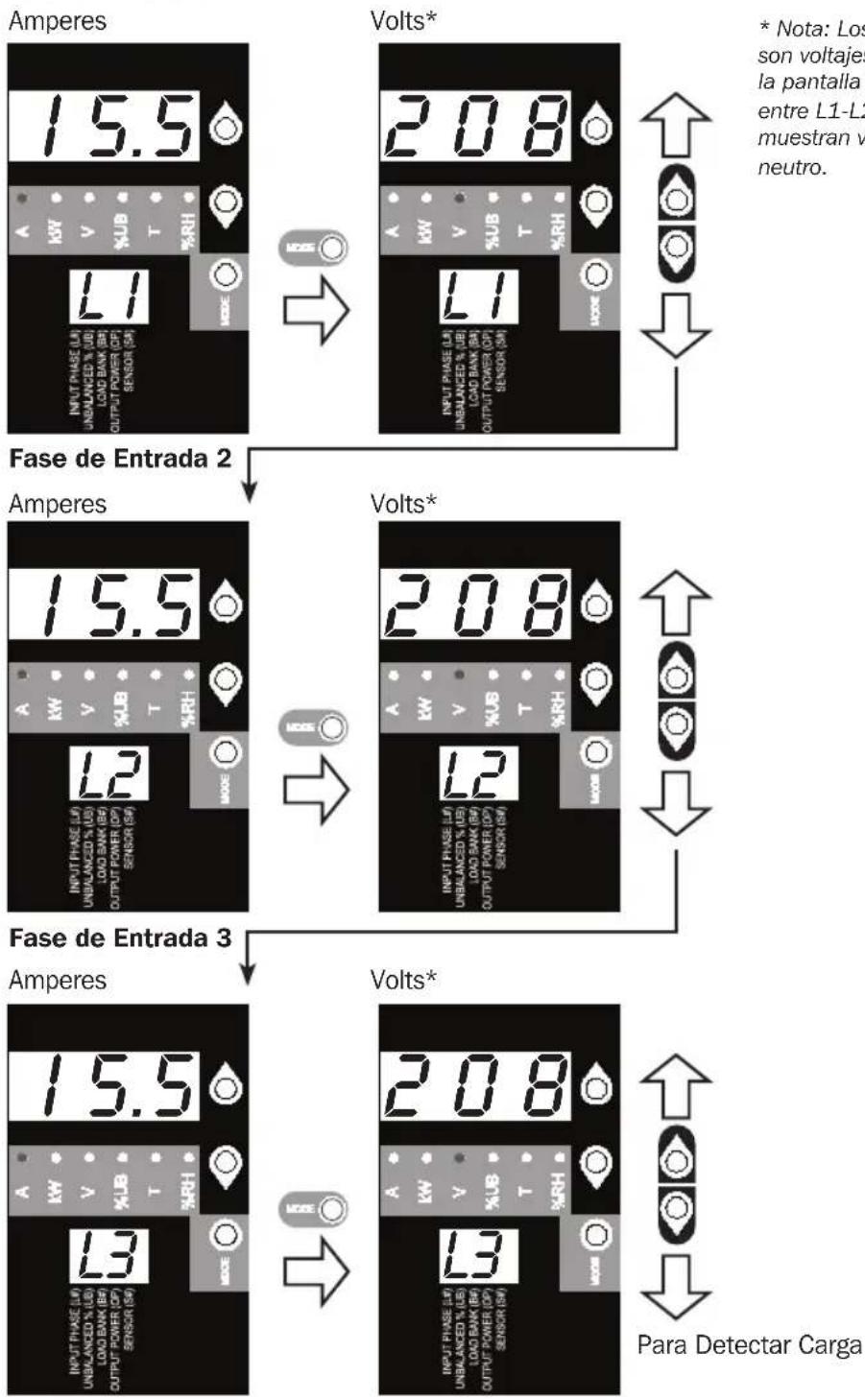

Desplazándose a Través de Fases y Opciones de Entrada (Categoría de Medición)

Oprima el botón de modo (Mode) para cambiar entre opciones y datos dentro de un menú. Una presión momentánea de los botones de flecha cambia entre menús. Una presión prolongada salta entre categorías de mediciones. El patrón de desplazamiento en la pantalla se detalla a continuación. Nota: Se mostrarán tres guiones en la pantalla de 3 dígitos cuando se desconozca la fase del voltaje de alimentación, debido a condiciones anormales de disparo de los breakers.

Fase de Entrada 1

* Nota: Los voltajes mostrados son voltajes de fase a fase (i.e., la pantalla L1 indicará voltaje entre L1-L2). Modelos selectos muestran voltajes entre fase y neutro.

Usando la Pantalla Digital

Oprima el botón de modo (Mode) para cambiar entre opciones y datos dentro de un menú. Una presión momentánea de los botones de flecha cambia entre menús. Una presión prolongada salta entre categorías de mediciones. El patrón de desplazamiento en la pantalla se detalla a continuación.

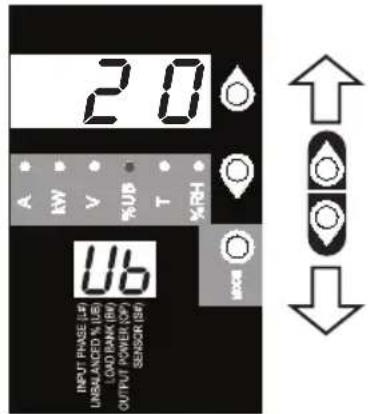

Detección de Carga Desbalanceada (Categoría de Medición)

% de Desbalanceo de Fase

2.0 A HV V %UB T %RH U6 INPUT PHASE (#) UNBALANCED % (UB) LOAD BANK (BW) OUTPUT POWER OF SENSOR (SB) MODES

Desplazándose a Través de Bancos de Carga y Opciones (Categoría de Medición)

Desplácese por la pantalla de parámetros para cada Banco de Carga usando los botones do modo (Mode) y ↓

*Note: Nota: Para modelos de 208V, los voltajes mostrados son voltajes entre fases (v.g., la pantalla de L1 indicará voltaje entre L1-L2). Modelos selectos muestran voltajes entre fase y neutro.

Usando la Pantalla Digital

Amperes Kilowatts Volts*

10.5 0 82.18 INPUT PHASE (L) UNBALANCED % UB LOAD BANK SH OUTPUT POWER OP SENSOR SH 63 INPUT PHASE (L) UNBALANCED % UB LOAD BANK SH OUTPUT POWER OP SENSOR SH 63 INPUT PHASE (L) UNBALANCED % UB LOAD BANK SH OUTPUT POWER OP SENSOR SH Para Potencia Total de Salida

Nota: Continue para Bancos de Carga 4-6 para los modelos PDU3VN6G60C, PDU3VN6L2120 y PDU3VN6L2130.

Oprima el botón de modo (Mode) para cambiar entre opciones y datos dentro de un menú. Una presión momentánea de los botones de flecha cambia entre menús. Una presión prolongada salta entre categorías de mediciones. El patrón de desplazamiento en la pantalla se detalla a continuación.

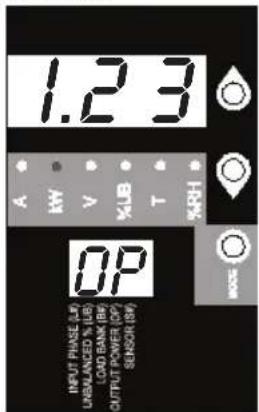

Potencia Total de Salida (Categoría de Medición)

Kilowatts

1.23 A kW V %LB T %RH OP INPUT PHASE LIF UNBALANCED LIF LOAD BANW BIG OUTPUT POWER OF SENSOR (OK)

Para Lecturas de Temperatura

Usando la Pantalla Digital

Estas opciones están disponibles solamente cuando está acoplado un sensor como ENVIROSENSE de Tripp Lite (Vendido por separado). Oprima el botón de modo (Mode) para cambiar entre opciones y datos dentro de un menú. Una presión momentánea de los botones de flecha cambia entre menús. Una presión prolongada salta entre categorías de mediciones. El patrón de desplazamiento en la pantalla se detalla a continuación.

Desplazándose a Través de Lecturas de Temperatura (Categoría de Medición)

Humedad (%RH)Temperatura (T) 40 51 80 Opciones de Unidad de Temperatura (Categoría de Configuración) C - F 3 Segundos Sostenga el botón de modo (Mode) por 3 segundos para cambiar entre optiones. La letra en la pantalla de 2 dígitos indica la unidad seleccionada, C para Celsius y F para Fahrenheit.

Sostenga el botón de modo (Mode) por 3 segundos para cambiar entre opciones. La letra en la pantalla de 2 dígitos indica la unidad seleccionada, C para Celsius y F para Fahrenheit.

Oprima el botón de modo (Mode) para cambiar entre opciones y datos dentro de un menú. Una presión momentánea de los botones de flecha cambia entre menús. Una presión prolongada salta entre categorías de mediciones. El patrón de desplazamiento en la pantalla se detalla a continuación.

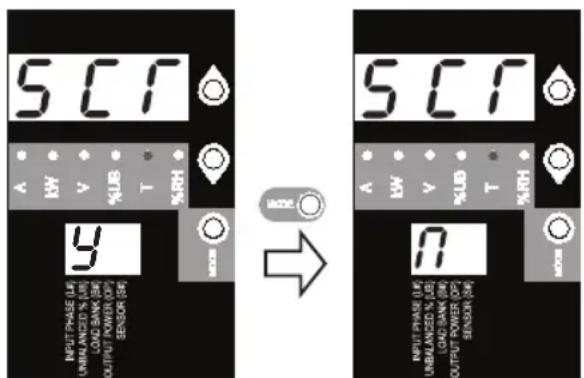

Cambio Secuencial de Opciones de Función (Categoría de Configuración)

5 CF A LW V %UB T %RH Y → 5 CF A LW V %UB T %RH 7 INPUT PHASE (LW) UNBEI ANZED % LBR LOAD SAW SW OUTPUT POWER OP SENSOR SW OUTPUT POWER OP SENSOR SW

Para Brillo del LED

Cuando está activada, la función de Desplazamiento Automático muestra datos para Fases de Entrada Desbalanceo de Bancos de Carga en intervalos de 4 segundos. Y indica que la función está activada; N indica que está desactivada. Oprimir cualquier botón interrumpe la función de Desplazamiento Automático, permitiendo a usuario navegar entre las opciones de menú. Si no se oprime botón alguno, hay un tiempo de vencimiento de 10 segundos.

Nota: Sujete el botón de modo (Mode) por 3 segundos para cambiar entre opciones. La letra en la pantalla digital de de 2 dígitos indica la opción seleccionada.

Usando la Pantalla Digital

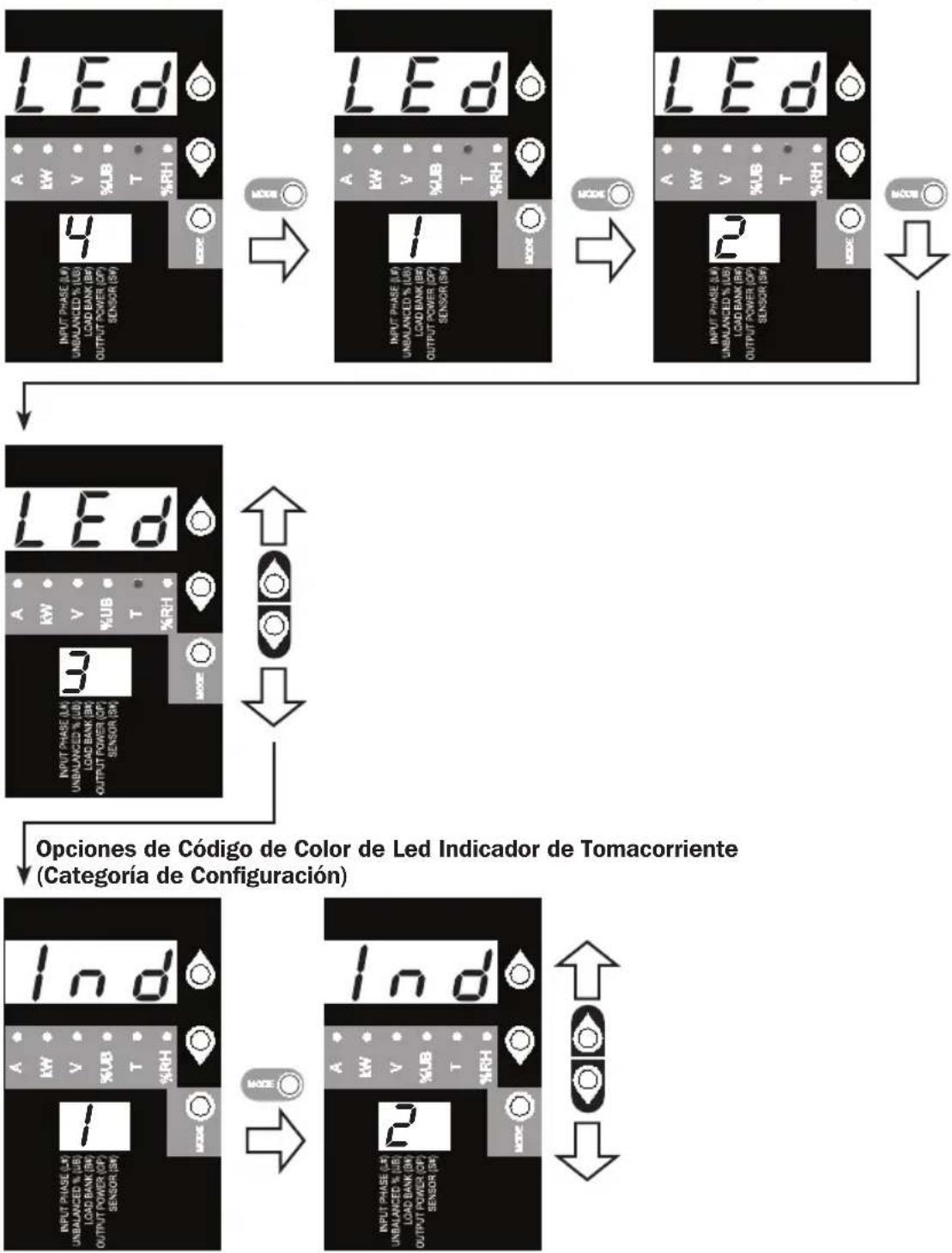

Esquema de Brillo y Color del LED (Categoría de Configuración)

Sostenga por 3 segundos el botón de modo (Mode) para desplazarse a través de cada opción. El número en la pantalla de 2 dígitos está definido como: 1=25%; 2=50%; 3=75%; 4=100%

Sostenga el botón de modo (Mode) por 3 segundos para cambiar entre opciones. El número en la pantalla de 2 dígitos indica el esquema seleccionado. 1=Estándar, 2=Alterno

Usando la Pantalla Digital

DEFINICIONES DE LED INDICADOR DE BANCO:

Configuración de LED	Color de LED	Estado de Salida	Descripción
Estándar1	Apagado Apagado La energía		del banco está faltante
	Verde Encendido		El breaker está encendido – La energía del banco está presente
	Amarillo Encendido		El banco ha excedido el 80% de la especificación de la corriente – La energía del banco está presente
	Rojo Apagado		El banco es inferior al umbral de Voltaje Bajo – La energía del banco está ausente
	Destellando en Rojo	Apagado	El breaker se ha disparado – La energía del banco está ausente
Alternar	Apagado Apagado La energía		del banco está faltante
	Rojo Encendido		El breaker está encendido – La energía del banco está presente
	Destellando en Rojo	Encendido	El banco ha excedido el 80% de la especificación de la corriente– La energía del banco está presente
	Verde Apagado		El banco está desactivado - La energía del banco está ausente
	Verde Destellando	Apagado	El breaker se ha disparado – La energía del banco está ausente

^1 Esta es la configuración predeterminada.

Usando la Pantalla Digital

Opciones de Pantalla

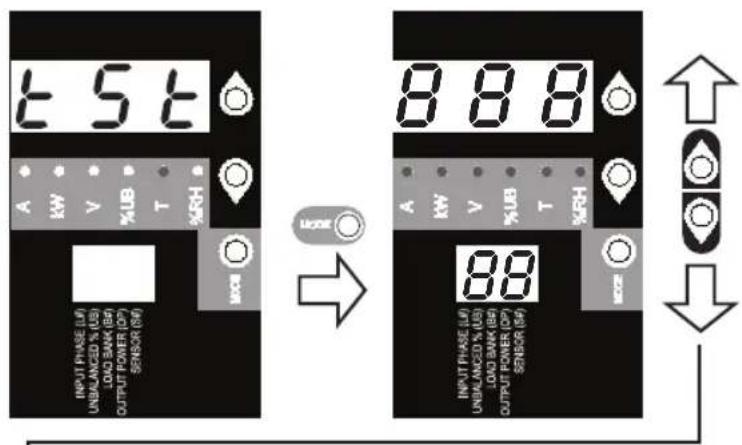

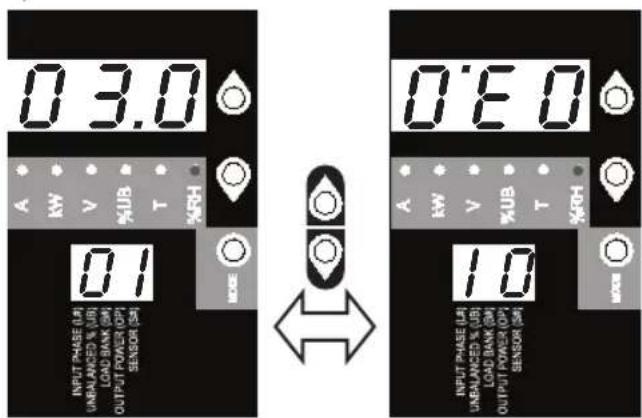

Prueba de los LEDs

Para probar la pantalla, sostenga por 3 segundos el botón de modo (Mode). Por 5 segundos, todos los LEDs y segmentos de la pantalla se encenderán en verde, mientras todos los LEDs del indicador de carga se encenderán en amarillo. Para asuntos con la funcionalidad de los segmentos de pantalla o los indicadores LED, visite por favor www.triplite.com/support.

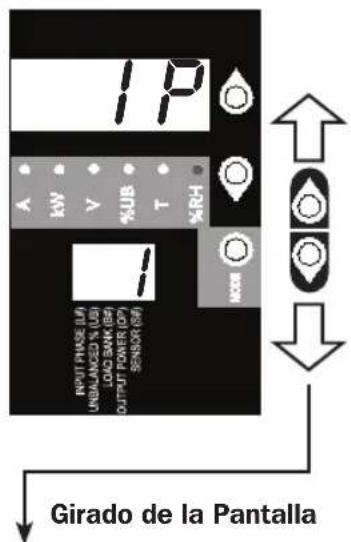

Visualizando la Dirección IP

1P A kW V %UB T H2K I UNIT PHASE (L) UNBLANED % (LB) LOAD BAW (BA) OUTPUT POWER (DP) SENSOR (SM) Girado de la Pantalla

En cualquier punto, oprimir por 1/2 segundo simultáneamente ambos botones de flecha muestra la dirección IP de la unidad en la pantalla de 2 dígitos.

0.3.0 A KW V %UB T %RH INPUT PHASE (U) UNALANCED % UB LOAD BANK 6M OUTPUT POWER OPJ SENSOR 5M 0.1 ← 0.6.0 A KW V %UB T %RH 1.0 INPUT PHASE (U) UNALANCED % UB LOAD BANK 6M OUTPUT POWER OPJ SENSOR 5M

En cualquier punto, oprimir y sostener por 3 segundos simultáneamente ambos botones de flecha gira las pantallas de 2 dígitos y 3 dígitos.

Características

Tomacorrientes: Durante la operación normal, los tomacorrientes distribuyen energía de CA al equipo conectado.

Nota: PDU3VN6G60C no incluye tomacorrientes C19

Nota: Los tomacorrientes NEMA 5-15/20R están disponibles solamente con los modelos PDU3VN6L2120/PDU3VN6L2130.

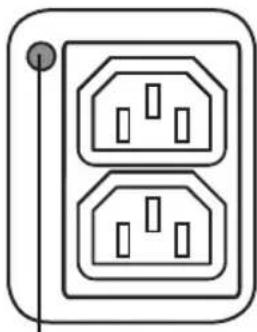

LED de Estado de Banco

Guarda de oprima para reestablecer

LED de Estado de Banco: Una vez energizada la unidad, se encenderá cada LED de Estado de Banco cuando el banco asociado esté listo para distribuir energía activa de CA.

Color de LED Estado de LED Comentarios/Notas
Verde Encendido Operación normal.
Amarillo Encendido La corriente del banco ha excedido 80% de su especificación de corriente.
Rojo Apagado El voltaje del banco es inferior al umbral del Voltaje Bajo.
Destellando en Rojo	Apagado El breaker para este banco se ha disparado.
Apagado Apagado El banco está apagado.

Nota: Los colores aquí anotados reflejan la configuración estándar del LED. Para las definiciones completas de color de LED, consulte la página 33.

Breaker (Modelos Selectos): Cada Banco de Carga está protegido por un breaker. Si la carga del equipo conectado excede la Especificación Máxima de Carga para esos bancos del PDU, el breaker se disparará. Desconecte la carga excesiva y restablezca el breaker.

Nota: Para evitar un disparo accidental, cada breaker viene equipado con una guarda de oprima para reestablecer. Para apagar el breaker, inserte un desatornillador plano en la ranura de reestablecer.

Nota: PDU3VN6L2120 y PDU3XVN6G20 no incluyen breakers.

Soportes de Instalación: Use estos soportes para instalar el PDU.

Botones de Instalación: Vienen instalados en el lado posterior del PDU y se usan para instalación sin herramienta. Nota: Se incluyen cuatro Botones de Instalación adicionales para estilos alternos de rack.

Accesorio de Instalación PDUMVROTATEBRKT: Use estos soportes con perfil en V para instalar el PDU con sus tomacorrientes viendo a la parte posterior del rack.

Características

Manguito de Clavija C14: (Opcional) Use los manguitos plásticos C14 incluidos para asegurar las clavijas a los tomacorrientes. Acople el manguito a la clavija asegurándose que las pestañas de tiro permanezcan fuera de la clavija y que la sujeción sea segura. Para desenchufar correctamente el equipo, use las pestañas de tiro para retirar la clavija y el manguito del tomacorriente.

Manguito de Clavija C20: (Opcional) Use los manguitos plásticos C20 incluidos para asegurar las clavijas a los tomacorrientes. Acople el manguito a la clavija asegurándose que las pestañas de tiro permanezcan fuera de la clavija y que la sujeción sea segura. Para desenchufar correctamente el equipo, use las pestañas de tiro para retirar la clavija y el manguito del tomacorriente.

Tornillo de Conexión a Tierra: Úselo para conectar cualquier equipo que requiera una conexión de tierra a chasís.

RESET

Botón de Reestablecimiento SNMP: Oprima el botón de reestablecimiento por 23 segundos para reiniciar la tarjeta de red del PDU. El reinicio de la terjeta de red no eliminará las configuraciones de red ni interrumpirá la alimentación de CA. El botón de restaurar esté retraído. Use un clip para papel u otro objeto adecuado para oprimirlo.

Puerto PS/2: Use este puerto para conectar un sensor ambiental ENVIROSENSE de Tripp Lite para proporcionar monitoreo remoto de temperatura/humedad y una interfaz de contacto seco para controlar y monitorear dispositivos de alarma, seguridad y telecomunicaciones. Para información de pedidos, visite www.triplite.com.

Nota: No conecte un teclado o mouse a este puerto.

Puerto de Configuración RJ-45: Use este puerto para proporcionar una conexión directa de terminal a una computadora con un programa de emulación de terminal. Se incluye con el PDU un cable RJ-45 a DB9 (número de parte 73-1243). Si necesita un cable de reemplazo, visite www.triplite.com para consultar la información para pedidos.

Nota: Las opciones de configuración pueden encontrarse en la guía de instalación de SNMPWEBCARD. Puede encontrar la guía en el sitio www.triplite.com/support y escribiendo "SNMPWEBCARD" en el campo de búsqueda.

A LINK STATUS B

Puerto Ethernet: Use este enchufe RJ-45 para conectar el PDU a la red con un cable patch estándar de Ethernet. El LED de Liga A y el LED de Estado B indican algunas condiciones de operación, como se muestra en la siguiente tabla. Este puerto no es compatible con aplicaciones de PoE (Energía sobre la Ethernet).

Condiciones de Operación de Red
A Color de LED de Liga
Apagado Sin Conexión de Red
Destellando en Ámbar Conexión de Red de 100 Mbps
Destellando en Verde Conexión de Red de 10 Mbps
B Color del LED de Estado
Apagado Tarjeta No Inicializada
Verde Permanente o Destellando Tarjeta Inicializada y Operativa
Ámbar Permanente Error - Tarjeta No Inicializada

Configuración y Operación

Monitoreo y Control Remoto

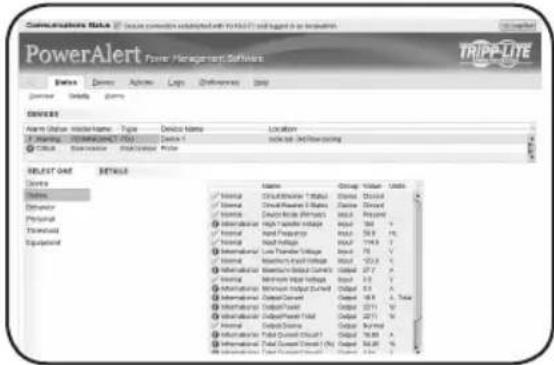

El PDU proporciona monitoreo remoto y más mediante un navegador de red, telnet y Sistemas de Administración de Red basados en SNMP. Para más información sobre la configuración y operación del PDU mediante la interfaz de navegador de red PowerAlert, refiérase a la Guía del Usuario de SNMPWEBCARD, incluida en el CD-ROM empacado con el PDU.

Su producto Tripp Lite está cubierto por la garantía descrita en este manual. Tripp Lite también pone a su disposición una variedad de Garantías extendidas y Programas de servicio técnico en el sitio. Si desea más información sobre el servicio técnico, visite www.triplite.com/support. Antes de devolver su producto para servicio técnico, siga estos pasos:

1. Revise la instalación y los procedimientos de operación que se encuentran en este manual para asegurarse de que el problema de servicio no se debe a una mala lectura de las instrucciones.
2. Si el problema persiste, no se comunique ni devuelva el producto al mayorista. En cambio, visite www.triplite.com/support.
3. Si el problema exige servicio técnico, visite www.triplite.com/support y haga clic en el enlace Devoluciones de productos. Desde aquí puede solicitar un número de Autorización de Material Devuelto (RMA), que se necesita para el servicio técnico. En este sencillo formulario en línea se le solicitarán los números de serie y modelo de la unidad, junto con otra información general del comprador. El número RMA y las instrucciones para el envío se le enviarán por correo electrónico. La presente garantía no cubre ningún daño (directo, indirecto, especial o consecuencial) del producto que ocurra durante el envío a Tripp Lite o a un centro de servicio técnico de Tripp Lite autorizado. Los productos enviados a Tripp Lite o a un centro de servicio técnico de Tripp Lite autorizado deben tener prepagos los cargos de transporte. Escriba el número RMA en el exterior del embalaje. Si el producto se encuentra dentro del período de garantía, adjunte una copia de su recibo de venta. Envíe el producto para servicio técnico mediante un transportador asegurado a la dirección que se le proporcionó cuando solicitó el número RMA.

Garantía

GARANTÍA LIMITADA DE 2 AÑOS

El vendedor garantiza que este producto no tiene defectos originales de materiales ni de mano de obra por un período de dos años a partir de la fecha original de compra, si se utiliza de acuerdo con todas las instrucciones correspondientes. En caso de demostrarse dentro de ese período que el producto tiene defectos de materiales o de mano de obra, el vendedor lo reparará o reemplazará a su exclusiva discreción. El servicio técnico bajo esta garantía solo puede ser obtenido si usted entrega o envía el producto (con todos los cargos de envío o entrega prepagos) a: Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; EE. UU. El vendedor abonará los cargos de envío de devolución. Visite www.triplite.com/support antes de enviar cualquier equipo para reparación.

ESTA GARANTÍA NO CUBRE EL DESGASTE NORMAL NI LOS DAÑOS CAUSADOS POR ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OFRECE NINGUNA GARANTÍA EXPRESA QUE NO SEA LA ESTABLECIDA EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, LA DURACIÓN DE TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O APTITUD, SE LIMITA AL PERÍODO DE GARANTÍA ANTES MENCIONADO Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten las limitaciones a la duración de una garantía implícita y algunos Estados no permiten la exclusión o limitación de los daños incidentales o indirectos, de modo que las limitaciones o exclusiones antes mencionadas pueden no corresponder en su caso. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que varían de una jurisdicción a otra).

ADVERTENCIA: Antes de usar este dispositivo, cada usuario debe ocuparse de determinar si es apto, adecuado o seguro para el uso que pretende darle. Dado que las aplicaciones individuales están sujetas a diversas variaciones, el fabricante no representa ni garantiza la idoneidad o condición de estos dispositivos para cualquier aplicación específica.

Cumplimiento de las normas de los números de identificación

Para fines de identificación y certificación del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número de serie único. Puede encontrar el número de serie en la etiqueta de la placa de identificación del producto, junto con los símbolos de aprobación e información requeridos. Al solicitar información sobre el cumplimiento de las normas para este producto, siempre mencione el número de serie. El número de serie no debe ser confundido con el nombre de identificación ni con el número de modelo del producto.

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y sus reglamentos, cuando los clientes compran nuevos equipos eléctricos y electrónicos a Tripp Lite, tienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre productos similares (esto varía dependiendo del país)
• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta finalmente en desecho

Tripp Lite tiene una política de mejoramiento continuo. Las especificaciones están sujetas a cambio sin previo aviso.

TRIPP·LITE
