B164101WIR - Extensor hdmi Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Extensor de señal IR inalámbrico
Marca	Tripp Lite
Modelo	B164-101-WIR
Material de la carcasa	Aluminio
Frecuencia IR	20 a 60 kHz
Frecuencia de transmisión	915 MHz
Ganancia de potencia	10 dBm
Distancia de transmisión	200 m (656 pies)
Dimensiones del transmisor (TX)	23 x 44 x 36 mm
Dimensiones del receptor (RX)	23 x 44 x 23 mm
Peso unitario	40 g (TX y RX)
Alimentación	USB 5V CC (cables incluidos)
Consumo eléctrico	< 300 mW (TX y RX)
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	-20 °C a 60 °C
Humedad relativa	10 a 90 % (sin condensación)
Garantía	3 años
Funciones principales	Extensión inalámbrica de la señal IR, emparejamiento TX/RX, transmisión en tiempo real
Contenido del embalaje	Transmisor, receptor, cables IR-In y IR-Out, 2 cables USB, 2 antenas, manual
Mantenimiento y limpieza	Limpiar con un paño seco, evitar la humedad y los disolventes
Seguridad	Uso interior, no exponer al agua, no usar para dispositivos de soporte vital
Piezas de repuesto / Reparabilidad	No previstas por el fabricante; contactar al soporte de Tripp Lite en caso de avería

Preguntas frecuentes - B164101WIR Tripp Lite

¿Cuál es el alcance máximo del extensor IR?

El alcance máximo es de 200 metros (656 pies) en espacio abierto.

¿Cómo emparejar el transmisor y el receptor?

Presione el botón LOCK ID del receptor durante 4 segundos hasta que el LED azul parpadee. Luego, presione el botón LOCK ID del transmisor durante 4 segundos. El LED se apaga cuando el emparejamiento es exitoso.

¿Qué tipos de señales IR son compatibles?

El extensor soporta señales IR con un rango de frecuencia de 20 a 60 kHz.

¿El dispositivo requiere alimentación externa?

Sí, el transmisor y el receptor se alimentan a través de USB 5V CC. Se incluyen dos cables USB.

¿Puedo usar este extensor con cualquier dispositivo IR?

Sí, es compatible con cualquier dispositivo que utilice un control remoto IR estándar (TV, Blu-ray, decodificador, etc.) dentro del rango de frecuencia compatible.

¿Hay retraso en la transmisión de la señal?

No, la tecnología IR de alto rendimiento asegura una transmisión en tiempo real sin retraso perceptible.

¿Qué hacer si los LED no se encienden?

Verifique que los cables USB estén correctamente conectados y que la fuente de alimentación funcione. Si el problema persiste, contacte al soporte de Tripp Lite.

¿Puedo usar el extensor con varios receptores?

No, este modelo está diseñado para un emparejamiento uno a uno entre un transmisor y un receptor.

¿Cuáles son las precauciones de uso?

Evite la exposición al agua, a la humedad excesiva y a temperaturas extremas. No use el dispositivo para dispositivos de soporte vital.

¿Cómo mantener el extensor?

Limpie con un paño suave y seco. No use productos químicos ni abrasivos. Guárdelo en un lugar seco y templado.

MANUAL DE USUARIO B164101WIR Tripp Lite

Manual del Propietario

Extensor de Señal IR Inalambrico

Modelo: B164-101-WIR

English 1 • Français 13 • Русский 19

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

Características del Producto

• Extienda el rango de su equipo habilitado para IR hasta a 200 m [656 pies].
• Compatible con rangos de frecuencia de señal IR de 20 kHz a 60 kHz
• La tecnología IR de alto rendimiento proporciona transmisión de señal en tiempo real sin demora
• La durable caja de aluminio mejora la disipación de calor para un rendimiento confiable
• El diseño compacto y portátil permite la ubicación conveniente
• El diseño con ahorro de energía con unidades transmisora y receptora alimentadas por USB
• Transmisor y receptor IR incluido

El Paquete Incluye

• B164-101-WIR – Extensor IR Inalámbrico
- Cable IR-OUT
- Cable IR-IN
• (x2) Cables de Alimentación USB
• (x2) Antenas de Señal Inalámbrica
- Manual del Propietario

Identificación de Características

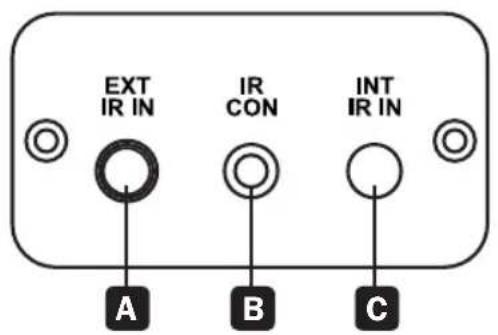

Unidad Transmisora IR (TX):

A EXT IR IN: Conecte el cable IR-IN incluido para recibir la señal IR.
B IR CON: Este LED indicador azul se ilumina cuando la señal IR está trabajando.
C INT IR IN: Cabezal receptor de señal IR incorporado.

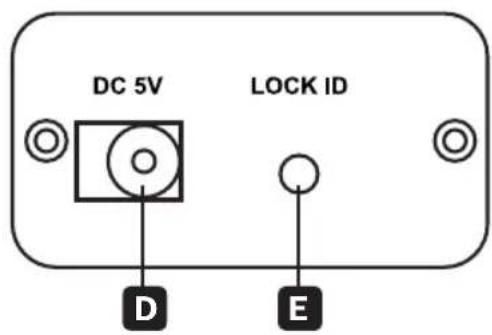

D DC 5V: Conecte uno de los cables de alimentación USB incluidos para alimentar la unidad.
E LOCK ID: Este botón empareja las unidades transmisora y receptora.

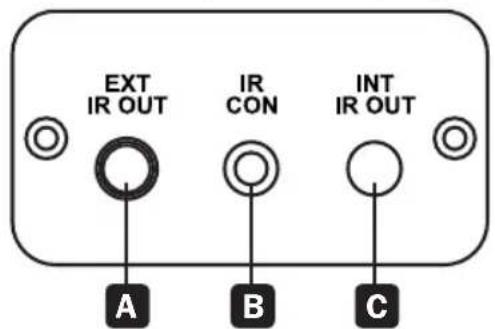

Unidad Receptora IR (RX):

A EXT IR OUT: Conecte el cable IR-OUT incluido para permitir a la unidad enviar la señal IR.
B IR CON: Este LED indicador azul se ilumina cuando la señal IR está trabajando.
C INT IR OUT: Cabezal emisor de señal IR incorporado.

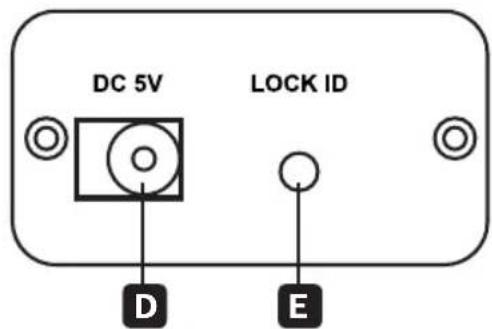

D DC 5V: Conecte uno de los cables de alimentación USB incluidos para alimentar la unidad.
E LOCK ID: Este botón empareja las unidades transmisora y receptora.

Instrucciones de emparejado

1. Alimente las unidades transmisora y receptora IR usando los cables de alimentación USB incluidos.
2. Presione y sostenga el botón LOCK ID del receptor IR durante 4 segundos o hasta que el LED azul IR CON comience a destellar.
3. Una vez que la unidad del receptor IR se encuentra en modo de emparejado, presione y sostenga el botón LOCK ID del transmisor IR durante 4 segundos o hasta que la unidad transmisora IR está emparejada con la unidad receptora IR.

Nota: El LED azul IR CON en la unidad del receptor IR dejará de parpadear y se apagará una vez que las unidades transmisora y receptora IR se hayan emparejado.

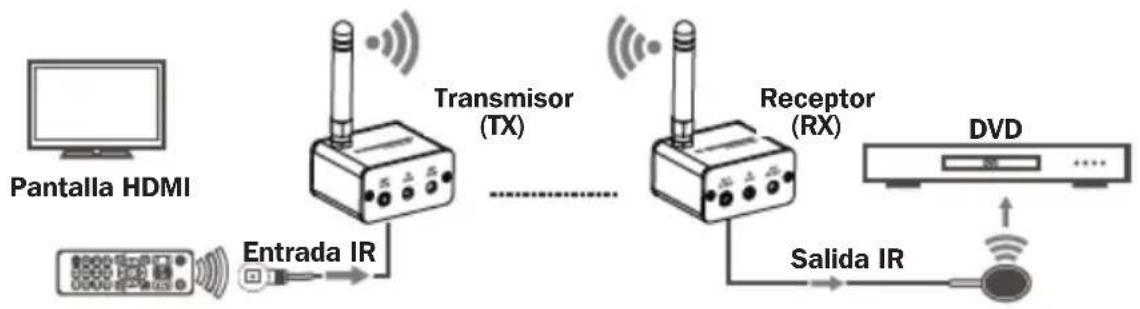

Instalación

Nota: Las unidades TX y RX deben estar emparejados antes de su uso.

1. Coloque la unidad transmisora IR en un lugar donde desee para controlar su dispositivo habilitado para IR hasta a 200 m [656 pies] de distancia.

2. Conecte el cable IR-IN incluido a la unidad Transmisora IR.

3. Coloque la unidad Receptora IR cerca del equipo habilitado para IR que desee controlar (Blu-ray™, caja de cable, etc.).

4. Conecte el cable IR-OUT incluido a la unidad Receptora IR.

Nota: Asegúrese de que no haya obstrucciones entre sus equipos habilitados para IR y el cabezal emisor del cable IR-OUT.

1. Vuelva a conectar los cables de alimentación USB incluidos a las unidades transmisora y receptora IR.

Especificaciones

Modelo B164-101-WIR
Material de Construcción Aluminio
Frecuencia IR 20kHz ~ 60kHz
Frecuencia de Transmisión (RF)	915M
Ganancia de Potencia 10 dBm
Distancia de Transmisión 200 m	[656 pies]
Dimensiones TX: 23 x 44 x 36 mm	[0.9" x 1.7" x 1.4"]RX: 23 x 44 x 23 mm [0.9" x 1.7" x 0.9"]
Peso TX: 40 g [1.4 oz]	RX: 40 g [1.4 oz]
Consumo de Potencia TX: <300mV
Temperatura de Operación 0 °C a	40 °C [32 °F a 104 °F]
Temperatura de Almacenamiento	-20 °C a 60 °C [-4 °F a 140°F]
Humedad Relativa De 10% a 90%, Sin Condensación

Garantía

Garantía Limitada de 3 años.

TRIPP LITE garantiza durante un período de tres (3) años a partir de la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Información de cumplimiento con WEEE para clientes y recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones del producto están sujetas a cambio sin previo aviso.
