MANUAL DE USUARIO U436SMF1GLC Tripp Lite

Guía de Inicio Rápido

Adaptadores Ethernet Transceptor de USB a Fibra Óptica

Modelos: U336-1G-SFP (USB-A), U436-1G-SFP, U436-SMF-1G-LC (USB-C)

English 1 • Français 9 • Русский 13 • Deutsch 17

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2020 Tripp Lite. Todos los derechos reservados.

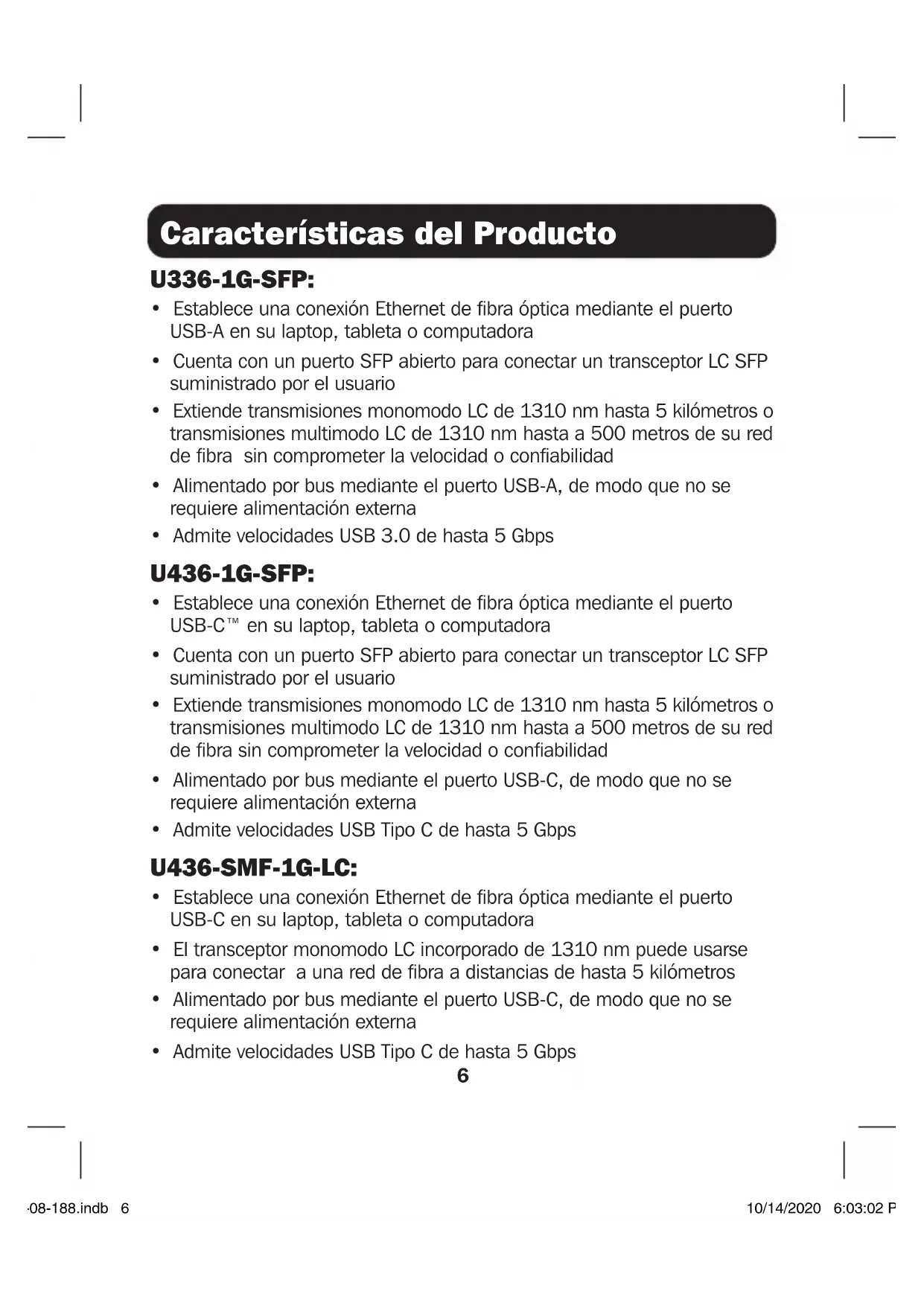

Características del Producto

U336-1G-SFP:

• Establece una conexión Ethernet de fibra óptica mediante el puerto USB-A en su laptop, tableta o computadora
• Cuenta con un puerto SFP abierto para conectar un transceptor LC SFP suministrado por el usuario
• Extiende transmisiones monomodo LC de 1310 nm hasta 5 kilómetros o transmisiones multimodo LC de 1310 nm hasta a 500 metros de su red de fibra sin comprometer la velocidad o confiabilidad
• Alimentado por bus mediante el puerto USB-A, de modo que no se requiere alimentación externa
• Admite velocidades USB 3.0 de hasta 5 Gbps

U436-1G-SFP:

• Establece una conexión Ethernet de fibra óptica mediante el puerto USB-C™ en su laptop, tableta o computadora
• Cuenta con un puerto SFP abierto para conectar un transceptor LC SFP suministrado por el usuario
• Extiende transmisiones monomodo LC de 1310 nm hasta 5 kilómetros o transmisiones multimodo LC de 1310 nm hasta a 500 metros de su red de fibra sin comprometer la velocidad o confiabilidad
• Alimentado por bus mediante el puerto USB-C, de modo que no se requiere alimentación externa
• Admite velocidades USB Tipo C de hasta 5 Gbps

U436-SMF-1G-LC:

• Establece una conexión Ethernet de fibra óptica mediante el puerto USB-C en su laptop, tableta o computadora
• El transceptor monomodo LC incorporado de 1310 nm puede usarse para conectar a una red de fibra a distancias de hasta 5 kilómetros
• Alimentado por bus mediante el puerto USB-C, de modo que no se requiere alimentación externa
• Admite velocidades USB Tipo C de hasta 5 Gbps

El Paquete Incluye

• Adaptador Ethernet USB a Fibra Óptica U336-1G-LC, U436-1G-LC o U436-SMF-1G-LC
• CD de Controladores
• Guía de Inicio Rápido

Requisitos del Sistema

Nota: Antes de la instalación, verifique que la longitud de onda de su equipo de fibra (1310 nm) y el tipo de modo (sencillo o múltiple) coincida con las especificaciones del Adaptador del Transceptor de Fibra USB.

1. Instale el controlador aplicable en su computadora o laptop antes de conectar el adaptador del transceptor de fibra USB. El controlador puede instalarse usando el CD incluido o descargándolo desde la página de soporte técnico del modelo en triplite.com.
2. Una vez que el controlador apropiado haya sido instalado correctamente, conecte un transceptor LC suministrado por el usuario que está conectado a una red de fibra al puerto SFP abierto en el adaptador. Si se usa el U436-SMF-1G-LC, el transceptor ya está integrado en la unidad y no se necesita un transceptor por separado.
3. Si usa el U336-1G-SFP, inserte el conector USB-A macho a un puerto USB-A en su computadora.

0

Si usa el U436-1G-SFP o U436-SMF-1G-LC, inserte el conector USB-C macho al puerto USB-C en su computadora.

1. Un LED azul se iluminará para indicar una conexión exitosa de Ethernet. El LED destellará durante la transferencia de datos.

Especificaciones

	U336-1G-SFP U436	-1G-SFP U436-SMF	-1G-LC
Conector de Entrada	USB-A (Macho) USB-C	(Macho) USB-C (Macho)
Conector de Salida	Puerto Transceptor SFP Abierto (Hembra)	Puerto Transceptor SFP Abierto (Hembra)	Módulo Transceptor LC SFP SM
Ancho de banda 1000 Mbps 1000 Mbps 1000 Mbps
Máximo Distancia 5 km (Monomodo); 550 m (Multimodo)		5 km (Monomodo); 550 m (Multimodo)	5 km (Monomodo)
Longitud de Onda 1310 nm 1310 nm 1310 nm
Tipo de Fibra ABIERTO ABIERTO Monomodo (SM)
Versión USB USB 3.0 (5 Gbps) USB Tipo C (5 Gbps) USB Tipo C (5 Gbps)
Compatibilidad de Red	Canal de Fibra ANSI e IEEE 302.3z	Canal de Fibra ANSI e IEEE 302.3z	Canal de Fibra ANSI e IEEE 302.3z
Rango de Temperatura de Operación	0 °C a 55 °C [32 °F a 131 °F]	0 °C a 55 °C [32 °F a 131 °F]	0 °C a 55 °C [32 °F a 131 °F]
Rango de Temperatura de Almacenamiento	0 °C a 60 °C [32 °F a 140 °F]	0 °C a 60 °C [32 °F a 140 °F]	0 °C a 60 °C [32 °F a 140 °F]
Humedad Relativa De 5% a 90% de HR De 5% a 90% de HR De 5% a 90% de HR

Garantía Limitada de 3 años

TRIPP LITE garantiza durante un período de tres (3) años desde la fecha de compra inicial que este producto no presenta defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE ASUMIRÁ RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

TRIPP·LITE
