MANUAL DE USUARIO CSC21AC Tripp Lite

Manual del Propietario

Estaciones de Movil de Carga

Modelos: CSC21AC (21 Ranuras de Dispositivos), CSC27AC (27 Ranuras de Dispositivos)

Índice

1. Instrucciones de Seguridad Importantes 10
2. Descripción General 10
3. Identificacion de Caracteristicas 11
4. Configuración de la Gaveta de Almacenimiento 13
5. Configuración 14

5.1 Requerimientos de Alimentacion 14
5.2 Instalación del Soporte de la Manija, 14 Topes de Seguidad en Esquinas y Administrador de Cable del Alimentación

5.3 Conexión de Dispositivos y Alimentación 15 de la Unidad de CA
5.4 Cerraduras de las Puerta 15

1. Especillasiones 16
2. Almacenamiento, Servicio y Limpleza 16
   8.Garantia 16

English 1

Français 17

Copyright © 2018 Tripp Lite. Todas las marcas registradas son propidad de sus respectivos propietarios.

1. Instrucciones de Seguidad Importantes

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instruetiones y advertencias que deben observarse durante la instalacion y operation del producto descripto en este manual. El no hacerlo pueda invalidar la garantia y causar daños a la propidad o lesiones personales.

Unidad de CA:

• No use an adaptor de corriente para conectar la estacion de energia a una fuente de alimentacion. Use solo la clavija de CA de la estacion de energia para conectar directamente a la red publica.
• Para registrar launidad de CA de la alimentación del serviceo publico, el cable de alimentación sirve como dispositivo de desconexión.

• En caso de occurir cualesa de las siguientes situaciones, comunquese con un的技术o de service para que inspeccione el equipo:

• El equipo ha estado expuesto a humedad

• El equipo se ha caido o danado
• El equipo muestra obvios signos de ruptura
• El equipo no funciona correctamente o no funciona de acuerdo a las instrucciones descritas en el presente Manual del Propietario

No se recomienda aplicaciones de soporte de vida sobre una falla podra llgarr a causar la falla del equipo de soporte de vida o afectar significativamente su seguidad o efectividad.

Gabinete Estación de Carga:

• Mantenga la estación de energia en un entorno interior controlado lejos de humedad excessiva, temperatas extremas, liquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa.
• Deje un espacio adecuado alrededor de la estacion de carga para que reciba una ventilacion apropiada. No bloquee, cubra ni colque objetos en las aberturas externas de ventilacion de la estacion de carga.
• La estación de energia es extremadamente pesada. Tenga cuidado cuando maneje la estación de energia. No trate de desempacar la estación de energia sin ayuda. Utilice un dispositivo mecanico como un montacargas o gato para tarimas para mover la estación de energia en el conteditor de embarque.
• Inspeccione el contentedor de embarque y la estacion de cargo para detectar daños en el embarque. No utilise la estacion si está danada.
• Tenga cuidado cuando corte el material de empaque. La estación de energia podra haber sido rasgunada o rayada, causando daños no cubiertos por la garantía.
• Guarde todo el material de empaque para uso posterior. Volver a empacar y enviar el equipo o el gabinete de la estación de energia sin el material de empaque original pueda occasionar dáanos al producto que anularian la garantía.
• La estación de energia incluye el gas y su酐, y la combustible gas.
• Cuando mueva la estación de energia, siempre usa la manija incluida (para Obtener más información, consulte la sección 5.2 Instalación de los Topes de Seguidad de la Esquina del Soporte de la Manija y el Administrador del Cable de Alimentación).
• Cuando mueva el gabinete de la estación de energia, siempre empujelos de la parte posterior; nunca lo jale hacía vested.
• Una estación de energia roda y el summe de la propietad si no es supervisada correctamente. Tenga mucho cuidado si necesita trasladar hacía abajo la estación de energia por una rampa. No intente usar rampsas que tengan una pendiente superior al 12% .

2. Descripción General

Su estacion de carga es una solucion todo en un para almacenamento y carga de dispositivos. Con quatre ruedas preinstaladas y una manija instalable reversible, la estacion de carga es ideal para aplicaciones moviles. Para evitar el robo y la manipulacion indebida del dispositivo, el gabinete de la estacion de carga está equipado con puertas de acero con cerradura. Un portacandado ubicado en la puerta frontal proportiona una media extra de seguridad.

3. Identificacion de Caracteristicas

Vista Frontal

1 Superficie de Escritorio Laminada
2 Manija Reversible
3 Administrador de Cable de Alimentacion
4 Orificio de Acceso para Cable de Alimentacion
5 Cable de alimentacion de 3.05 m [10 pies] con clavija 5-15P
6 Topes de Seguridad para Esquina (6 en Total)
7 Estantes de Almacenamento con Divisores
8 Puerta Frontal con Cerradura
9 Ruedas que No Dejan Marcas (Las Ruedas Giratorias Tienen Bloqueo)
10 Cat6 RJ45 de Paso Directo
11 Portacandado

Accesorios Incluidos

10 x Tornillos Hex

Llave Hex llaves

Vista Posterior

Cestas del Almacenamento del Convertidor de Corrente

Unidad de Distribución de Energía de CA*

Puerta Posterior con Cerradura

*Para Obtener más información, consulte 5.4 Dispositivos de Conexión y Alimentación de la unidad de CA.

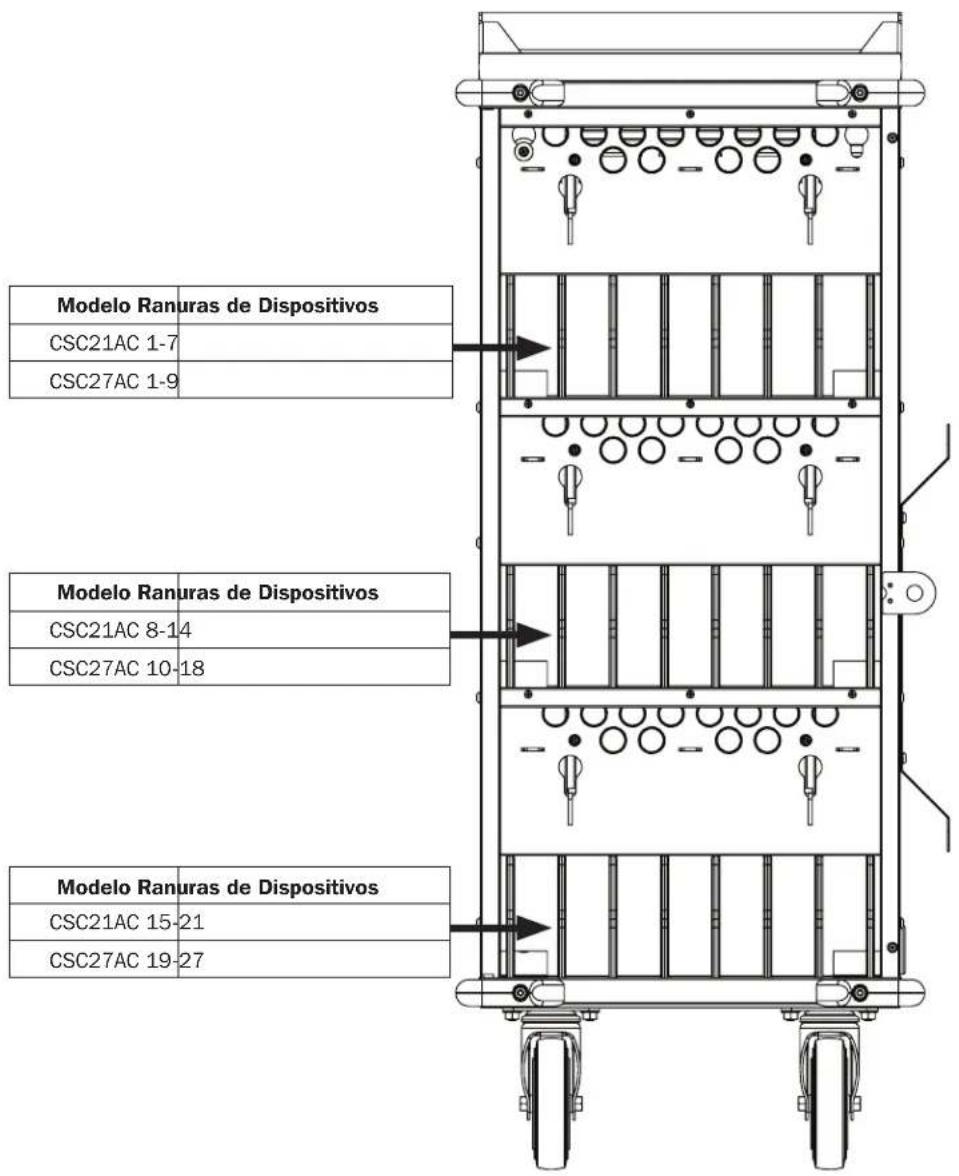

4. Configuración de la Gaveta de Almacenimiento

Vista Frontal

5. Configuración

iPrecaución! iLea todas las instrucciones y las advertencias antes de realizar la instalación!

ADVERTENCIA: Las estaciones de energia poden ser muy pesadas. No trate de desempacar la estación de energia sin然是. Siga el documento de instrucciones de desempacado enviado con este producto antes de proceder con la instalacion. Tenga mucho cuidado al manejar el energia y asegúrese de seguir todas las instrucciones de manejo e instalación. No intente instalar los equipos sin estabilizar primero la estación de energia.

5.1 Requerimientos de Alimentación

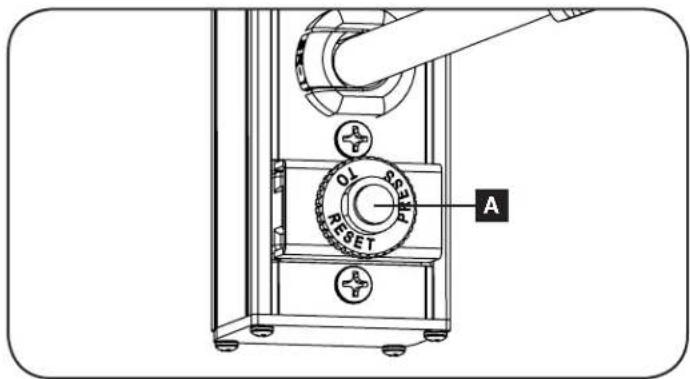

La estación de energia CA está protegada por un破解 de entrada de 15 amperes

5.2 Instalación del Soporte de la Manija, Topes de Seguidad de las Esquinas y Administrador del Cable de Alimentación

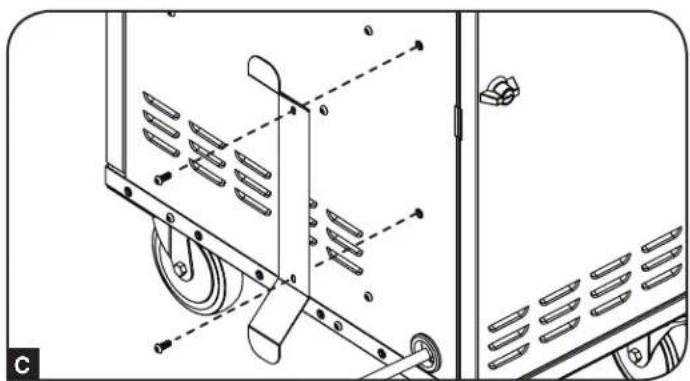

Para instalar el soporte de la manija, elija un lado en el que se instalaré el soporte (se recomienda el mismo lado que el orificio de acces de cables y el administrador de cable de alimentación). Usando la llave hexagonal incluid y 4 quatre tornillos de cabeza hexagonal, sujete el Soporte de la Manija al gabinete de la estación carga A. Entoces instale los dos topes de seguidad de las esquinas superiores usingo los quatre (4) tornillos hexagonales (Dos por tope) B. Para instalar al administrador de cable, utilise dos (2) tornillos de cabeza hexagonal para fjar en el mismo lado que el orificio de acces de cables C.

5. Configuración

5.3 Conexión de Dispositivos y Alimentación de la Unidad de CA

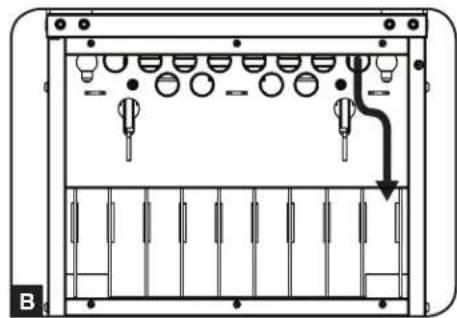

Su estación de cargo contiene tres canastillas, una para cada entrega. Para conectar los adaptadores de corriente de dispositivo, colque los adaptadores en la canastilla. Trabajando una canastilla a la vez, enchufe el adaptorador de corriente en un tomacorrientes de launidad de distribución de energia de CA y bajo conducza el cable del dispositivo y el conductor a工程技术 de una ranura de dispositivo A y en el administrador de cables superior B. Repita según sea requisite para cada ranura.

Nota: Las canastillas son removibles para fácil instalacion del convertor de corriente.

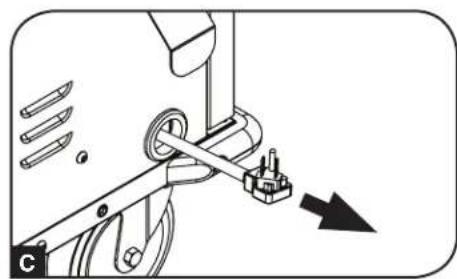

Conecte todos los dispositivos y colóquelos en sus respectivos estantes. Una vez conectados y almacenados todos los dispositivos, encontrar la clavija y cable de entrada de launidad de CAubicados en el compartmentimiento inferior de la direccion de carga. El enchufe de entrada se extiende a工程技术 del orificio de entrada de cable colocado en la parte inferior del gabinete de la direccion de carga C. Conecte el cable de alimentacion en la toma en la pared de tres clavijas, debidamente aterrizada, mas cercana.

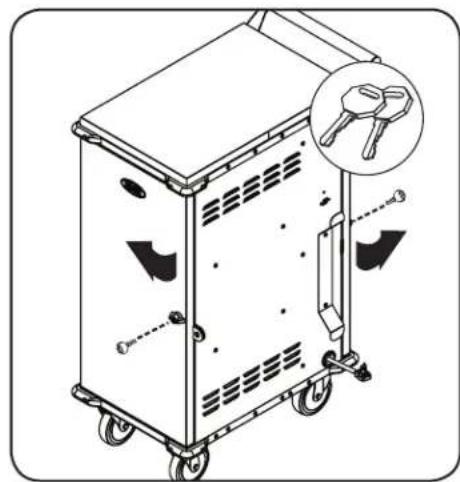

5.4 Cerraduras de las Puerta

Cada puerta tiene una cerradura que funciona con las llaves incluidas. El portacandado en la puerta frontal proportionscna una medida adiconal de seguridad contra el robo de dispositivos.

6. Especillasiones

Modelo CSC21AC CSC27AC
Dimensiones del Gabinete (Al x An x Pr) 1099 x 4	47 x 751 mm / 43.3 x 17.6 x 29.6 pulg.
Peso de la Unidad 52.9 kg / 116.63 lb. 53.5 kg	/ 118 lb.
Capacidad de Carga 91 kg / 200 lb.
Tomacorrientes de CA Unidad de Distribución de	Energía: 27 x 5-15R
Requerimiento de Energía Entrada: CA de 120 V,	50/60 Hz, 15 A
Temperatura en funciona bajo 0° C a 40°C [32°F a 104°F]
Humedad en funciona bajo 5% a 95%, $in Condensación

7. Almacenamento, Servicio y Limpieza

Almacenamento

El gabinete debe guardarse en un entorno interior controlo lejos de humedad excessiva, temperatas extremas, liquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa. De ser posible, almacene el gabinete en su contenor de embarque original.

Servizio

El gabinete está cubierto por la garantía limitada descrita en el presente manual. Para Obtener más información, visite www.triplite.com/support.

Limpieza

Antes de limpiar, siempre apague la estacion de carga desconectandola de la fuente de CA. Humedezca un trapo limpio y sin pelulas con agua, y limpie la unidad segun sea necessario. Permita que se seque la superficie ante de enchufar en la unidad.

Not: evite el uso de lijas, telas de esmeril, solventes o aerosoles para limpiar la estacion de carga, ya que pueda dañarla.

8. Garantía

2 Años de Garantía Limitada

El vendedor garantiza este producto, si se usa de acuardo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obr por un periodo de 2 años a partir de la Fecha de compra inicial. Si el producto的结果 defectuoso en material o mano de obr Dentro de es peido, el vendedor reparar o reemplazar el producto a su entera disrecion.

ESTA GARANTIA NO SE APLICA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, MAL USO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGAR GARANTIAS EXPRESAS DISTINTES LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APPLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDO TODAS LAS GARANTIAS DE COMERCIALIZATION O IDONEIDAD, ESTAN LIMITADAS EN DURACION AL PERIODO DE GARANTA ESTABLECIDO; ASIMISMO, ESTA GARNTIA EXCLUYE EXPRESANTE todos LOS DANOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten limitaciones en cuando a la duracion de una garantia y algunos Estados no permiten la exclusion o limitacion de daños incidentales o indirectos, de modo que les limitaciones anteriores peuvent no aplicar para usted. esta garantia le otorga derechos legales espécificos yusted pueda tenertherschos que pueado variar de unjsundicdoa).

ADVERTENCIA: antes de usar este dispositivo, cada usuario deben tener cuidado para determinar si es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están susujetas a gran variación, el fabricante no garantía la ade%cuión de这些东西 dispositivos para una)... aplicacion española.

Cumplimiento de las normas de los nombres de Identficacion

Para fines de identificacion y certifications del cumplimiento de las normas, su producto Tripp Lite tiene asignado un numero de series unique. Puede encontrar el numero de series en la exiguita de la plaza de identificacion del producto, junto con los SYMBOLos de aprobacion e informacionrequireidos. Al Solicar informacion sobre el cumplimiento de las normas para este producto, siempre mentione el numero de series. El numero de series no debe ser confundido con el nombre de identificacion ni con el numero de modelos del producto.

Información de Cumplimiento con WEEE para los Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicalicos [WEEE] y regulaciones aplicables, cuando los clients配音quieren un nuevo equipo electrico y electrónico de Tripp Lite STLstein obligados a:

• Enviar el equipo bajo a reciclaje en una base de uno para uno, semejante porse semejante (estó para de un País o el)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susjetas achangiosin previo aviso.
