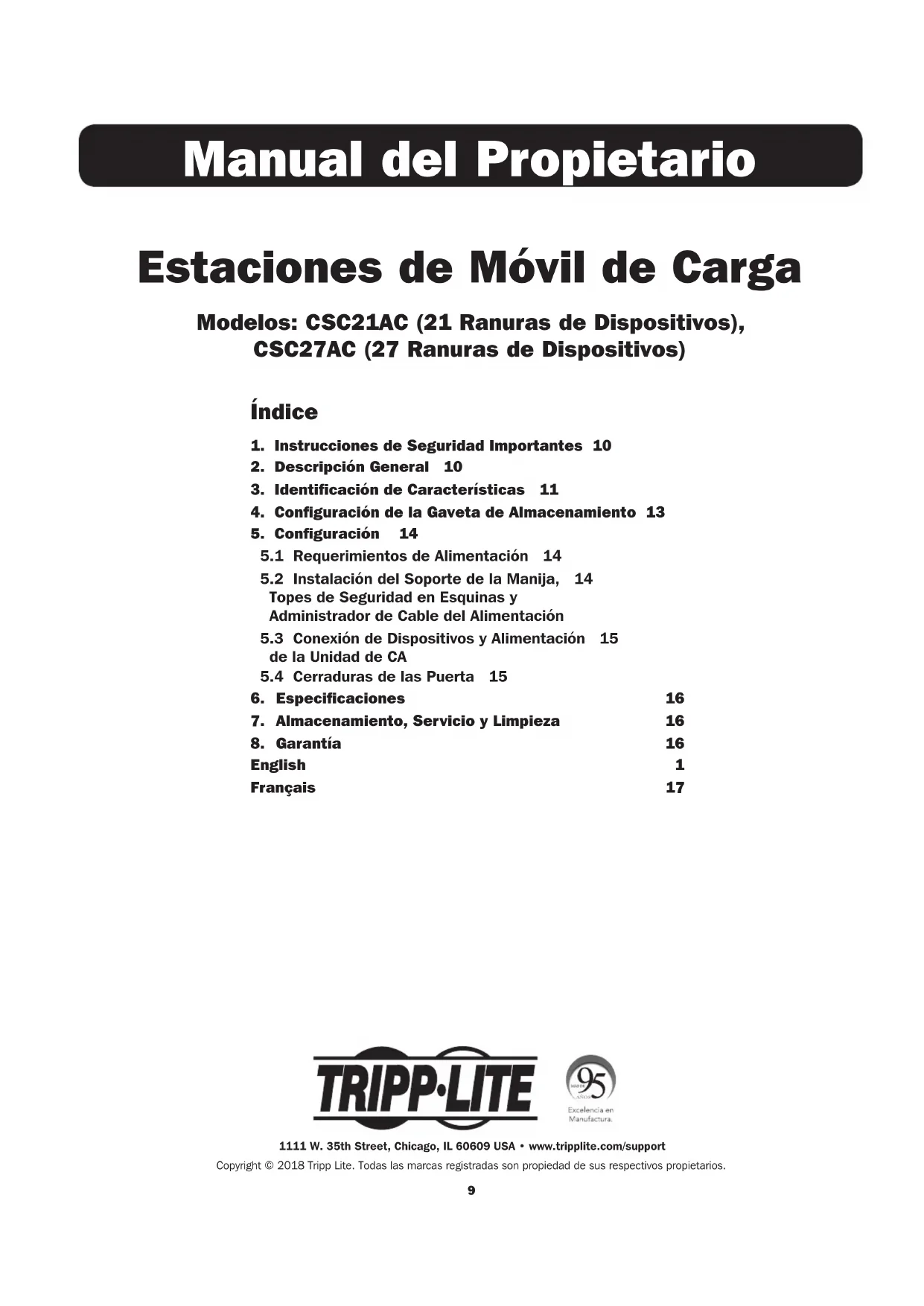

MANUAL DE USUARIO CSC27AC Tripp Lite

1. Instrucciones de Seguridad Importantes 10

2. Descripción General 10

3. Identificación de Características 11

4. Configuración de la Gaveta de Almacenamiento 13

5.1 Requerimientos de Alimentación 14

5.2 Instalación del Soporte de la Manija, 14

Topes de Seguridad en Esquinas y Administrador de Cable del Alimentación

5.3 Conexión de Dispositivos y Alimentación 15

5.4 Cerraduras de las Puerta 15

6. Especificaciones 16

7. Almacenamiento, Servicio y Limpieza 16

English 1 Français 17 Estaciones de Móvil de Carga Modelos: CSC21AC (21 Ranuras de Dispositivos), CSC27AC (27 Ranuras de Dispositivos) Manual del Propietario 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/supportCopyright © 2018 Tripp Lite. Todas las marcas registradas son propiedad de sus respectivos propietarios.10

1. Instrucciones de Seguridad Importantes

2. Descripción General

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias que deben observarse durante la instalación y operación del producto descrito en este manual. El no hacerlo puede invalidar la garantía y causar daños a la propiedad o lesiones personales. Unidad de CA:

• No use un adaptador de corriente para conectar la estación de carga a una fuente de alimentación. Use solo la clavija de CA de la estación de carga para conectar directamente a la red pública.

• Para retirar la unidad de CA de la alimentación del servicio público, el cable de alimentación sirve como dispositivo de desconexión.

• En caso de ocurrir cualquiera de las siguientes situaciones, comuníquese con un técnico de servicio para que inspeccione el equipo:

• El equipo ha estado expuesto a humedad

• El equipo se ha caído o dañado

• El equipo muestra obvios signos de ruptura

• El equipo no funciona correctamente o no funciona de acuerdo a las instrucciones descritas en el presente Manual del Propietario

• No se recomienda utilizar este equipo en aplicaciones de soporte de vida donde una falla podría llegar a causar la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad. Gabinete Estación de Carga:

• Mantenga la estación de carga en un entorno interior controlado lejos de humedad excesiva, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa.

• Deje un espacio adecuado alrededor de la estación de carga para que reciba una ventilación apropiada. No bloquee, cubra ni coloque objetos en las aberturas externas de ventilación de la estación de carga.

• La estación de carga es extremadamente pesada. Tenga cuidado cuando maneje la estación de carga. No trate de desempacar la estación de carga sin ayuda. Utilice un dispositivo mecánico como un montacargas o gato para tarimas para mover la estación de carga en el contenedor de embarque.

• Inspeccione el contenedor de embarque y la estación de carga para detectar daños en el embarque. No utilice la estación si está dañada.

• Tenga cuidado cuando corte el material de empaque. La estación de carga podría haber sido rasguñada o rayada, causando daños no cubiertos por la garantía.

• Guarde todo el material de empaque para uso posterior. Volver a empacar y enviar el equipo o el gabinete de la estación de carga sin el material de empaque original puede ocasionar daños al producto que anularían la garantía.

• La estación de carga incluye cuatro ruedas giratorias con bloqueo preinstaladas.

• Cuando mueva la estación de carga, siempre utilice la manija incluida (para obtener más información, consulte la sección 5.2 Instalación de los Topes de Seguridad de la Esquina del Soporte de la Manija y el Administrador del Cable de Alimentación).

• Cuando mueva el gabinete de la estación de carga, siempre empújelo desde la parte posterior; nunca lo jale hacia usted.

• Una estación de carga rodando puede ocasionar lesiones personales y daños a la propiedad si no es supervisada correctamente. Tenga mucho cuidado si necesita trasladar hacia abajo la estación de carga por una rampa. No intente usar rampas que tengan una pendiente superior al 12%. Su estación de carga es una solución todo en uno para almacenamiento y carga de dispositivos. Con cuatro ruedas preinstaladas y una manija instalable reversible, la estación de carga es ideal para aplicaciones móviles. Para evitar el robo y la manipulación indebida del dispositivo, el gabinete de la estación de carga está equipado con puertas de acero con cerradura. Un portacandado ubicado en la puerta frontal proporciona una medida extra de seguridad.11

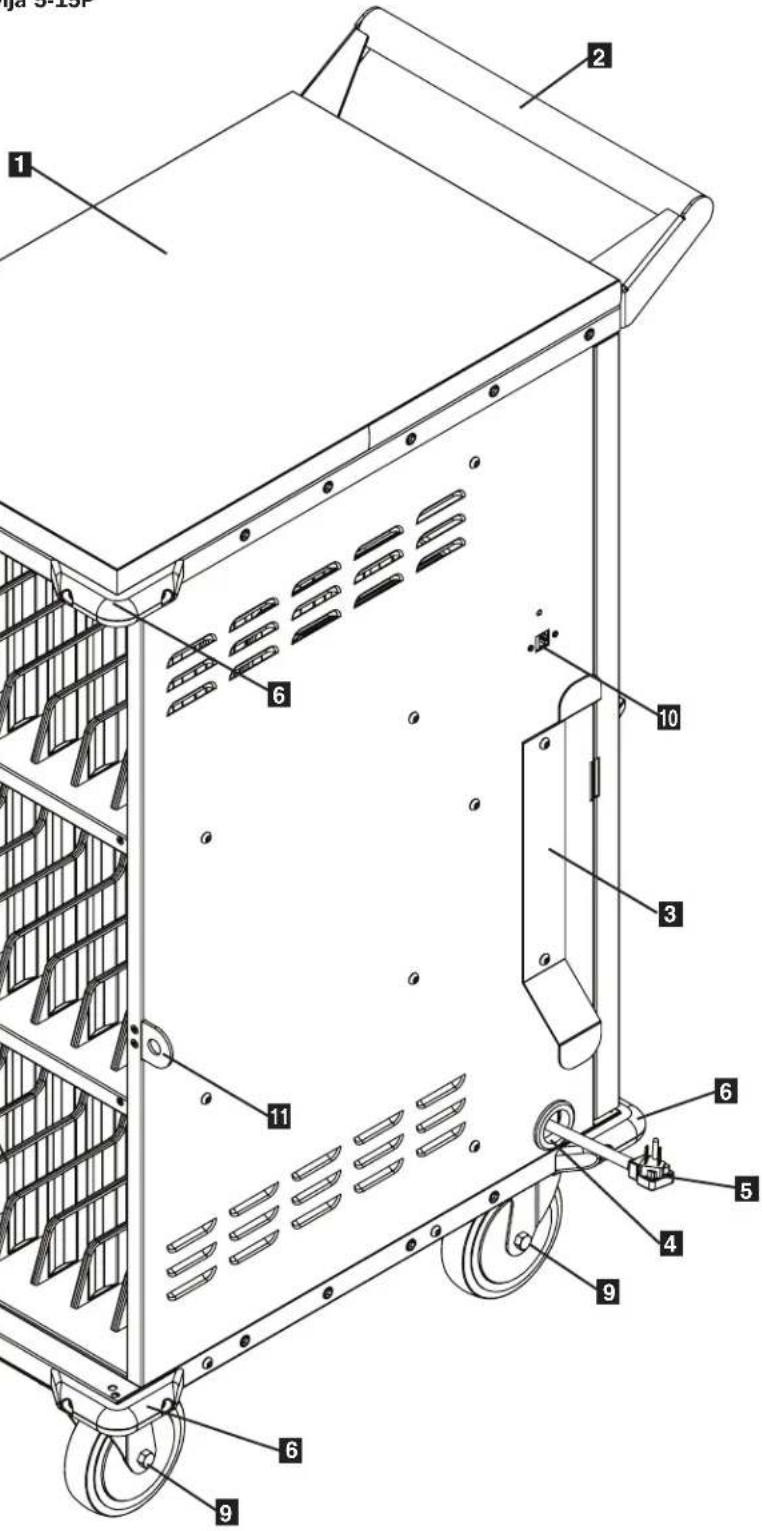

3. Identificación de Características

Administrador de Cable de Alimentación

Orificio de Acceso para Cable de Alimentación

Cable de alimentación de 3.05 m [10 pies] con clavija 5-15P

Topes de Seguridad para Esquina (6 en Total)

Estantes de Almacenamiento con Divisores

Ruedas que No Dejan Marcas (Las Ruedas Giratorias Tienen Bloqueo)

Cat6 RJ45 de Paso Directo

Portacandado Accesorios Incluidos 10 x Tornillos Hex Llave Hex Llaves

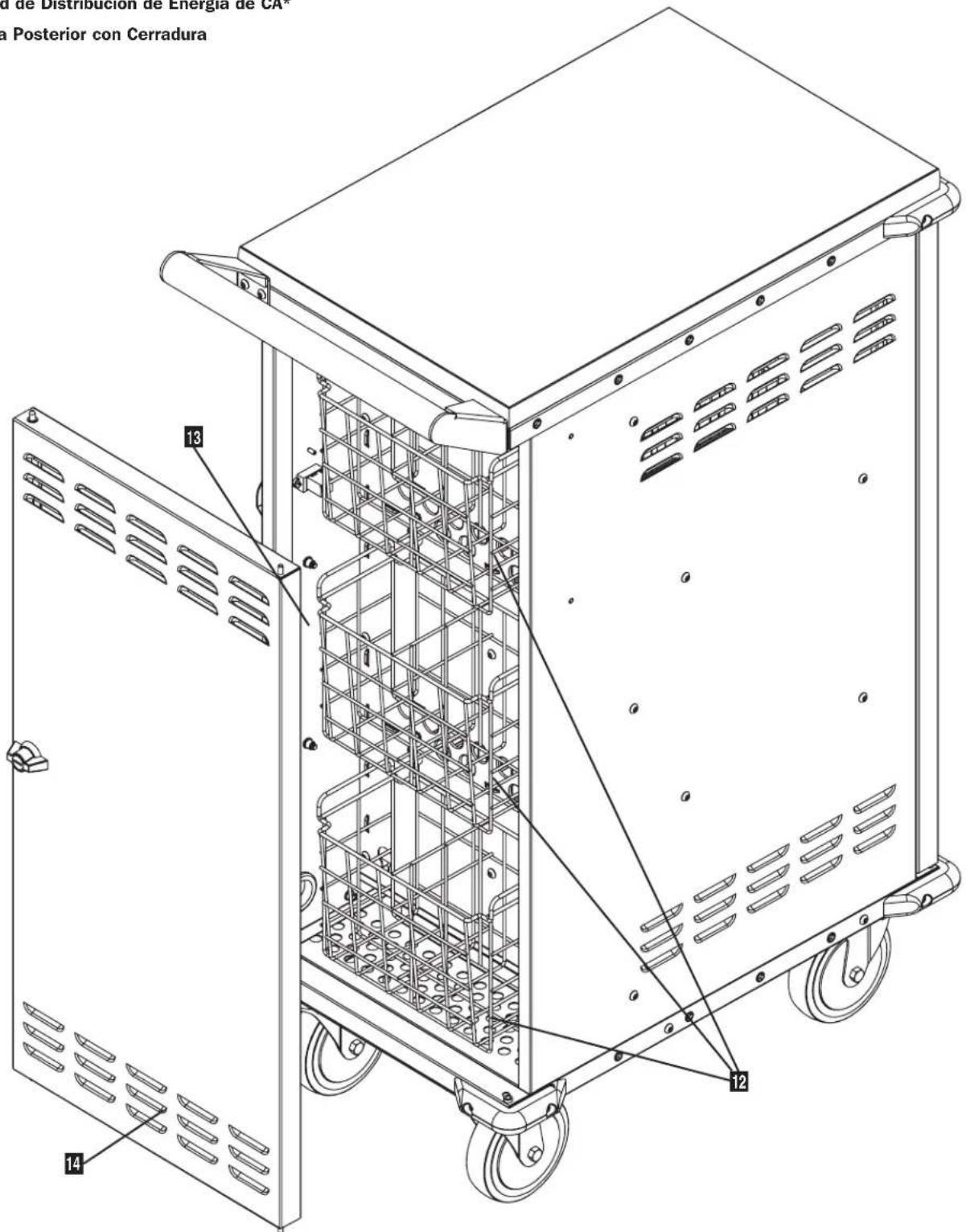

3. Identificación de Características

Cestas del Almacenamiento del Convertidor de Corriente

Unidad de Distribución de Energía de CA*

Puerta Posterior con Cerradura *Para obtener más información, consulte 5.4 Dispositivos de Conexión y Alimentación de la unidad de CA.

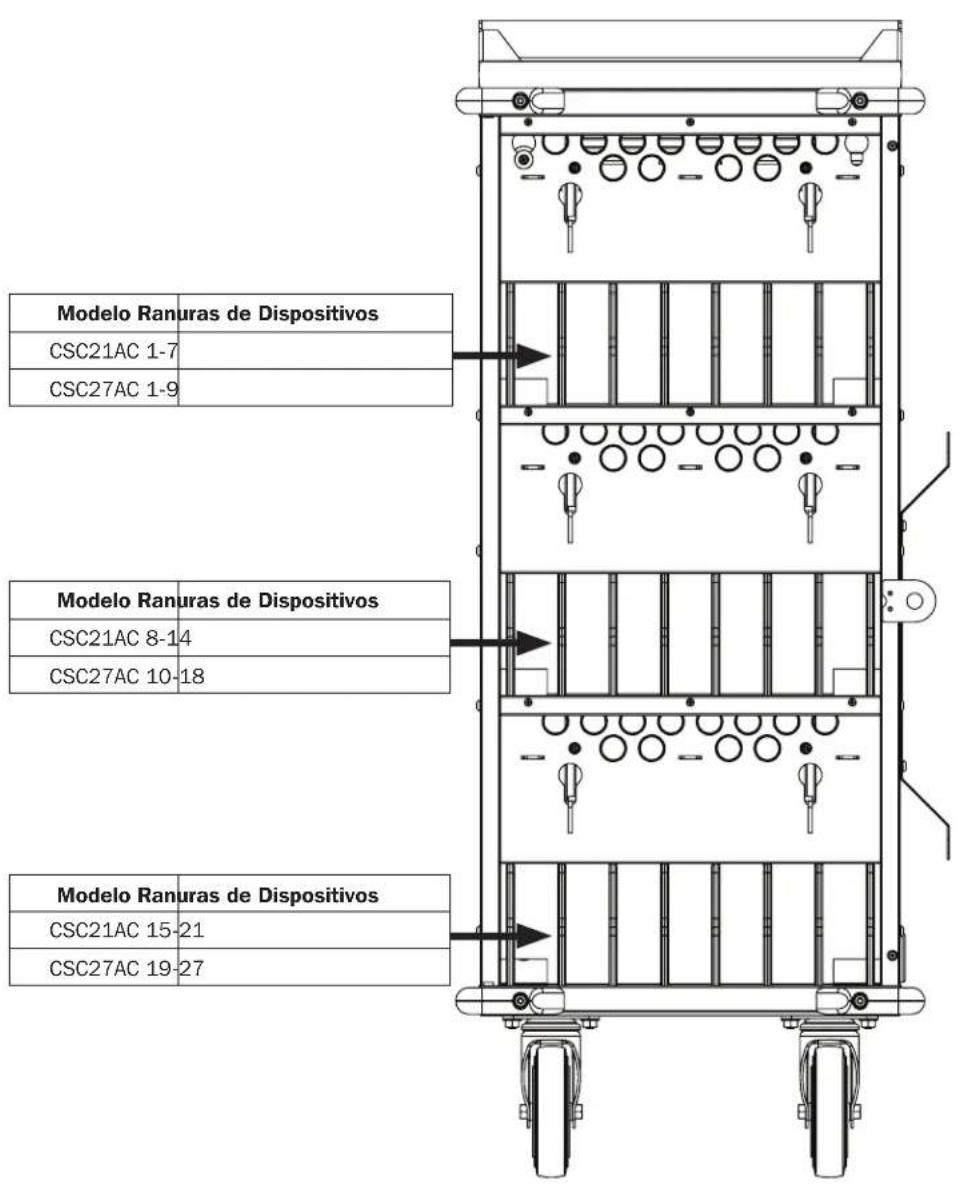

4. Configuración de la Gaveta de Almacenamiento

¡Precaución! ¡Lea todas las instrucciones y las advertencias antes de realizar la instalación! ADVERTENCIA: Las estaciones de carga pueden ser muy pesadas. No trate de desempacar la estación de carga sin ayuda. Siga el documento de instrucciones de desempacado enviado con este producto antes de proceder con la instalación. Tenga mucho cuidado al manejar el cargador y asegúrese de seguir todas las instrucciones de manejo e instalación. No intente instalar los equipos sin estabilizar primero la estación de carga.

5.1 Requerimientos de Alimentación

5.2 Instalación del Soporte de la Manija, Topes de Seguridad de las Esquinas y Administrador

del Cable de Alimentación La estación de carga debe conectarse en una salida CA con un circuito dedicado. Se recomienda un tomacorrientes de CA con un circuito de 20 Amperes (NEMA 5-20R) para alimentar la estación de carga. No se debe compartir la salida CA usada para alimentar la estación de carga. La potencia total de la estación de carga y todos los componentes conectados no debe superar los 1800 Watts. La unidad de distribución de energía CA está protegida por un breaker de entrada de 15 amperes

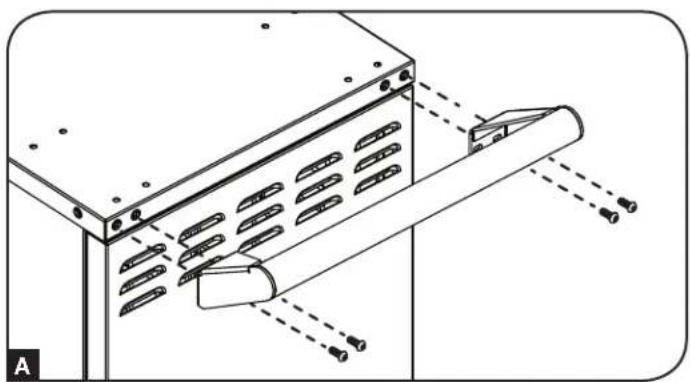

Para instalar el soporte de la manija, elija un lado en el que se instalará el soporte (se recomienda el mismo lado que el orificio de acceso de cables y el administrador de cable de alimentación). Usando la llave hexagonal incluida y 4 cuatro tornillos de cabeza hexagonal, sujete el Soporte de la Manija al gabinete de la estación carga

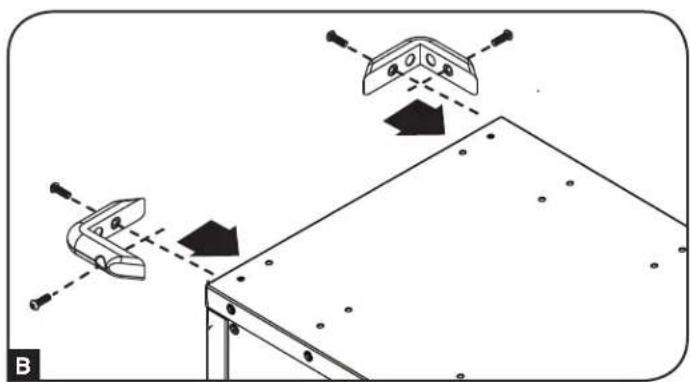

. Entonces instale los dos topes de seguridad de las esquinas superiores usando los cuatro (4) tornillos hexagonales (Dos por tope)

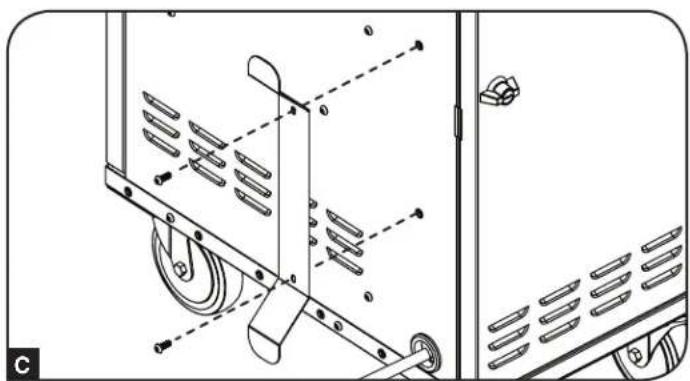

. Para instalar al administrador de cable, utilice dos (2) tornillos de cabeza hexagonal para fijar en el mismo lado que el orificio de acceso de cables

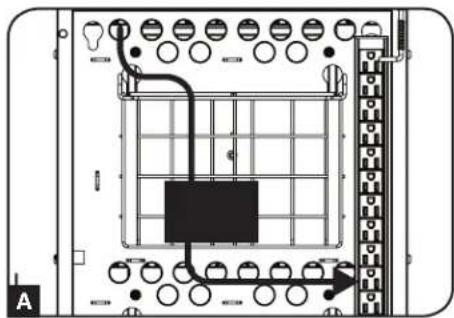

5.3 Conexión de Dispositivos y Alimentación de la Unidad de CA

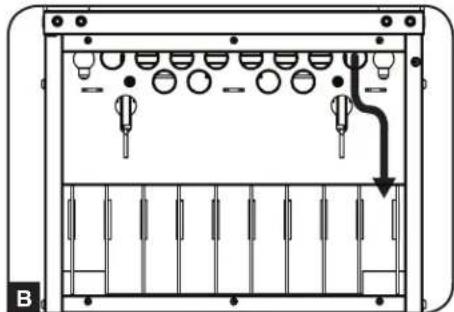

Su estación de carga contiene tres canastillas, una para cada entrepaño. Para conectar los adaptadores de corriente de dispositivo, coloque los adaptadores en la canastilla. Trabajando una canastilla a la vez, enchufe el adaptador de corriente en un tomacorrientes de la unidad de distribución de energía de CA y luego conduzca el cable del dispositivo y el conector a través de una ranura de dispositivo

y en el administrador de cables superior

. Repita según sea necesario para cada ranura. Nota: Las canastillas son removibles para fácil instalación del convertidor de corriente.

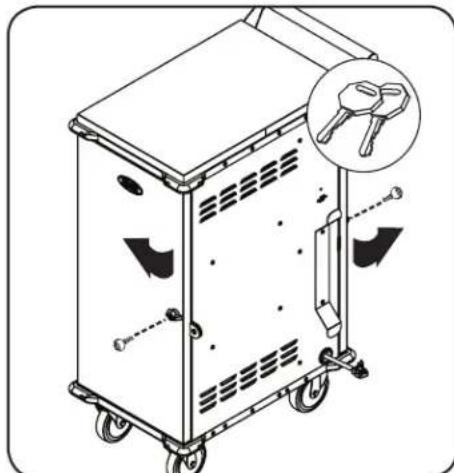

5.4 Cerraduras de las Puerta

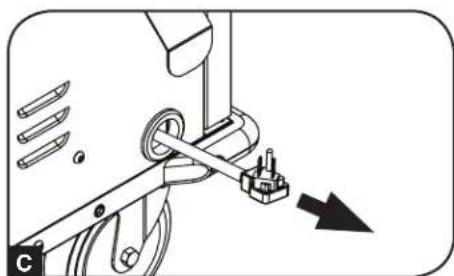

Cada puerta tiene una cerradura que funciona con las llaves incluidas. El portacandado en la puerta frontal proporciona una medida adicional de seguridad contra el robo de dispositivos. Conecte todos los dispositivos y colóquelos en sus respectivos estantes. Una vez conectados y almacenados todos los dispositivos, encuentre la clavija y cable de entrada de la unidad de CA ubicados en el compartimiento inferior de la estación de carga. El enchufe de entrada se extiende a través del orificio de entrada de cable ubicado en la parte inferior del gabinete de la estación de carga

. Conecte el cable de alimentación en la toma en la pared de tres clavijas, debidamente aterrizada, más cercana. C16

Modelo CSC21AC CSC27AC Dimensiones del Gabinete (Al x An x Pr) 1099 x 447 x 751 mm / 43.3 x 17.6 x 29.6 pulg. Peso de la Unidad 52.9 kg / 116.63 lb. 53.5 kg / 118 lb. Capacidad de Carga 91 kg / 200 lb. Tomacorrientes de CA Unidad de Distribución de Energía: 27 x 5-15R Requerimiento de Energía Entrada: CA de 120 V, 50/60 Hz, 15 A Temperatura en funcionamiento 0° C a 40° C [32° F a 104° F] Humedad en funcionamiento HR de 5% a 95%, Sin Condensación

7. Almacenamiento, Servicio y Limpieza

Almacenamiento El gabinete debe guardarse en un entorno interior controlado lejos de humedad excesiva, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa. De ser posible, almacene el gabinete en su contenedor de embarque original. Servicio El gabinete está cubierto por la garantía limitada descrita en el presente manual. Para obtener más información, visite www.tripplite.com/support. Limpieza Antes de limpiar, siempre apague la estación de carga desconectándola de la fuente de CA. Humedezca un trapo limpio y sin pelusas con agua, y limpie la unidad según sea necesario. Permita que se seque la superficie antes de enchufar en la unidad. Nota: evite el uso de lijas, telas de esmeril, solventes o aerosoles para limpiar la estación de carga, ya que pueden dañarla. 2 Años de Garantía LimitadaEl vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 2 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, MAL USO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).ADVERTENCIA: antes de usar este dispositivo, cada usuario debe tener cuidado para determinar si es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.Cumplimiento de las normas de los números de identificaciónPara fines de identificación y certificación del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número de serie único. Puede encontrar el número de serie en la etiqueta de la placa de identificación del producto, junto con los símbolos de aprobación e información requeridos. Al solicitar información sobre el cumplimiento de las normas para este producto, siempre mencione el número de serie. El número de serie no debe ser confundido con el nombre de identificación ni con el número de modelo del producto.Información de Cumplimiento con WEEE para los Clientes y Recicladores de Tripp Lite (Unión Europea)Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a: • Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro) • Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desechoTripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso.
