MANUAL DE USUARIO CSCXS36AC Tripp Lite

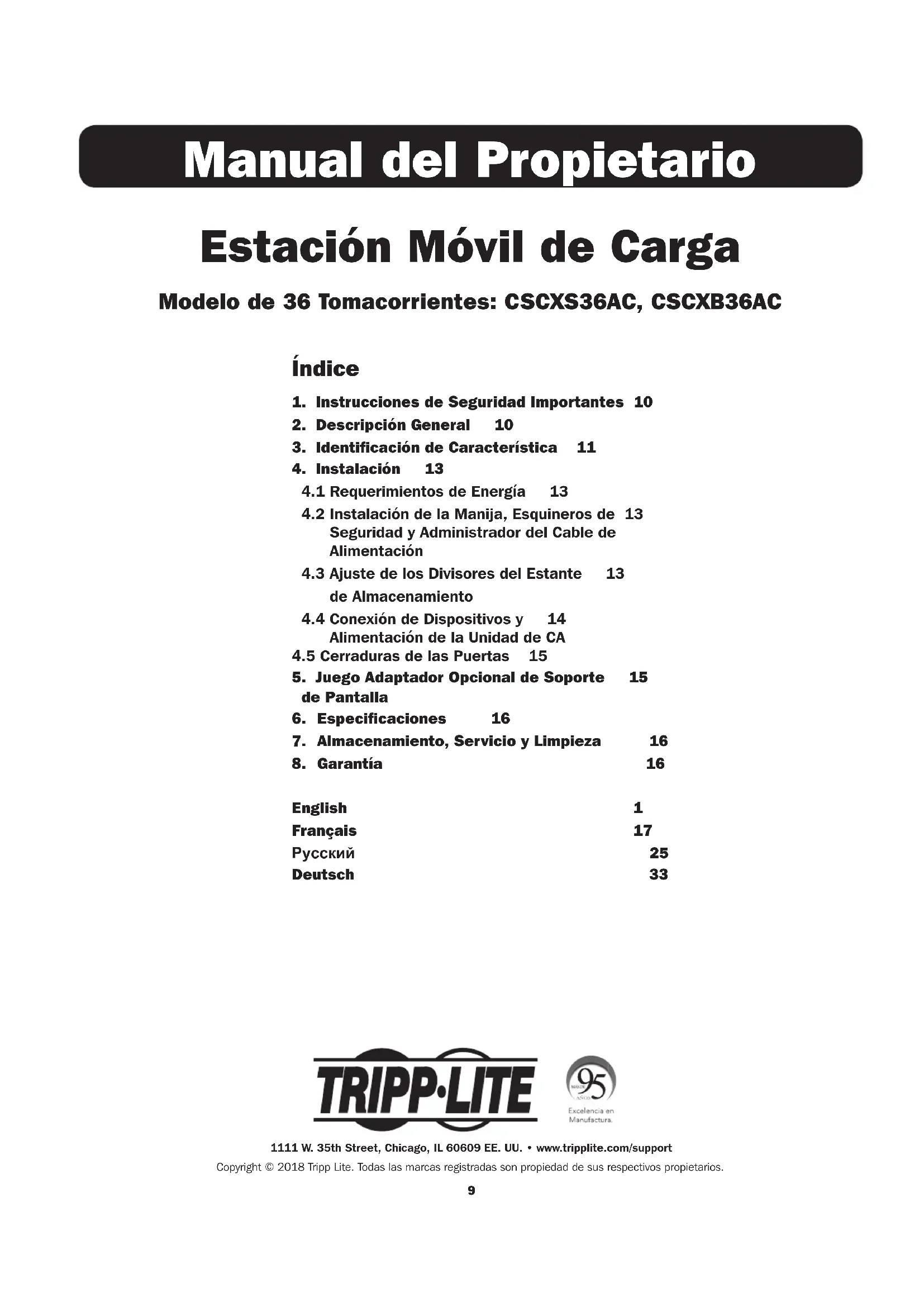

Manual del Propietario

Estación Móvil de Carga

Modelo de 36 Tomacorrientes: CSCXS36AC, CSCXB36AC

Índice

1. Instrucciones de Seguridad Importantes 10
2. Descripción General 10
3. Identificación de Característica 11
4. Instalación 13

4.1 Requerimientos de Energía 13
4.2 Instalación de la Manija, Esquineros de 13 Seguridad y Administrador del Cable de Alimentación
4.3 Ajuste de los Divisores del Estante 13 de Almacenamiento
4.4 Conexión de Dispositivos y 14 Alimentación de la Unidad de CA
4.5 Cerraduras de las Puertas 15
5. Juego Adaptador Opcional de Soporte 15 de Pantalla
6. Especificaciones 16
7. Almacenamiento, Servicio y Limpieza 16
8. Garantía 16

English 1

Français 17

Русский 25

Deutsch 33

TRIPP·LITE

1. Instrucciones de Seguridad Importantes

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias que deben observarse durante la instalación y operación del producto descrito en este manual.

El no hacerlo puede invalidar la garantía y causar daños a la propiedad o lesiones personales.

Unidad de CA:

• No utilice un adaptador de corriente para conectar el cargador a una fuente de alimentación. Utilice sólo la clavija de CA de la estación de carga para conectar directamente a la red de alimentación.
• Para retirar la unidad de CA de la alimentación del servicio público, el cable de alimentación del aparato sirve como dispositivo de desconexión.

• En caso de ocurrir cualquiera de las siguientes situaciones, comuníquese con un técnico de servicio para que inspeccione el equipo:

• El equipo ha estado expuesto a humedad

• El equipo se ha caído o dañado
• El equipo muestra obvios signos de rotura
• El equipo no funciona correctamente o no funciona de acuerdo a las instrucciones descritas en el presente Manual del Propietario

- No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Gabinete de Estación de Carga:

• Mantenga la estación de carga en un entorno interior controlado lejos de humedad excesiva, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa.
• Deje un espacio adecuado alrededor de la estación de carga para que reciba una ventilación apropiada. No bloquee, cubra ni coloque objetos en las aberturas externas de ventilación de la estación de carga.
• La estación de carga es muy pesada. Tenga cuidado cuando maneje la estación de carga. No trate de desempacar la estación de carga sin ayuda. Utilice un dispositivo mecánico como un montacargas o gato para tarimas para mover la estación de carga en el contenedor de embarque.
• Inspeccione el contenedor de embarque y la estación de carga para detectar daños en el embarque. No utilice la estación si está dañada.
• Tenga cuidado cuando corte el material de empaque. La estación de carga podría haber sido rasguñada o rayada, causando daños no cubiertos por la garantía.
• Guarde todo el material de empaque para uso posterior. Volver a empacar y enviar el equipo o el gabinete de la estación de carga sin el material de empaque original puede ocasionar daños al producto que anularían la garantía.
• La estación de carga incluye cuatro ruedas giratorias con bloqueo preinstaladas.
• Cuando mueva la estación de carga, siempre utilice la manija incluida (para obtener más información, consulte la sección 4.2 Instalación de la Manija, Esquineros de Seguridad y el Administrador del Cable de Alimentación).
• Cuando mueva el gabinete de la estación de carga, siempre empújelo desde la parte posterior; nunca lo jale hacia usted.
• Una estación de carga rodante puede ocasionar lesiones personales y daños a la propiedad si no es supervisada correctamente. Tenga mucho cuidado si necesita trasladar hacia abajo la estación de carga por una rampa. No intente usar rampas que tengan una pendiente superior al 12%.

2. Descripción General

Su estación de carga es una solución todo en uno para almacenamiento y carga de hasta 36 dispositivos. Con cuatro ruedas giratorias con bloqueo preinstaladas y una manija acoplable y reversible, la estación de carga es ideal para aplicaciones móviles. Para evitar el robo y la manipulación indebida del dispositivo, el gabinete de la estación de carga está equipado con puertas de acero con cerradura.

3. Identificación de Características

Vista Frontal

1 Superficie de Escritorio Laminada
2 Manija Reversible
3 Administrador del Cable de Alimentación
4 Orificio de Acceso para el Cable de Alimentación
5 Esquineros de Seguridad (6 en Total)
6 Estantes de Almacenamiento con Divisores Removibles
7 Puerta Delantera con Cerradura
8 Llaves
9 Ruedas Giratorias con Bloqueo

Accesorios Incluidos

10 x Tornillos Hex

Llave Hex

Orificio de Acceso para el Cable de Alimentación Esquineros de Seguridad (6 en Total) Estantes de Almacenamiento con Divisores Removibles Puerta Delantera con Cerradura Llaves Ruedas Giratorias con Bloqueo

3. Identificación de Características

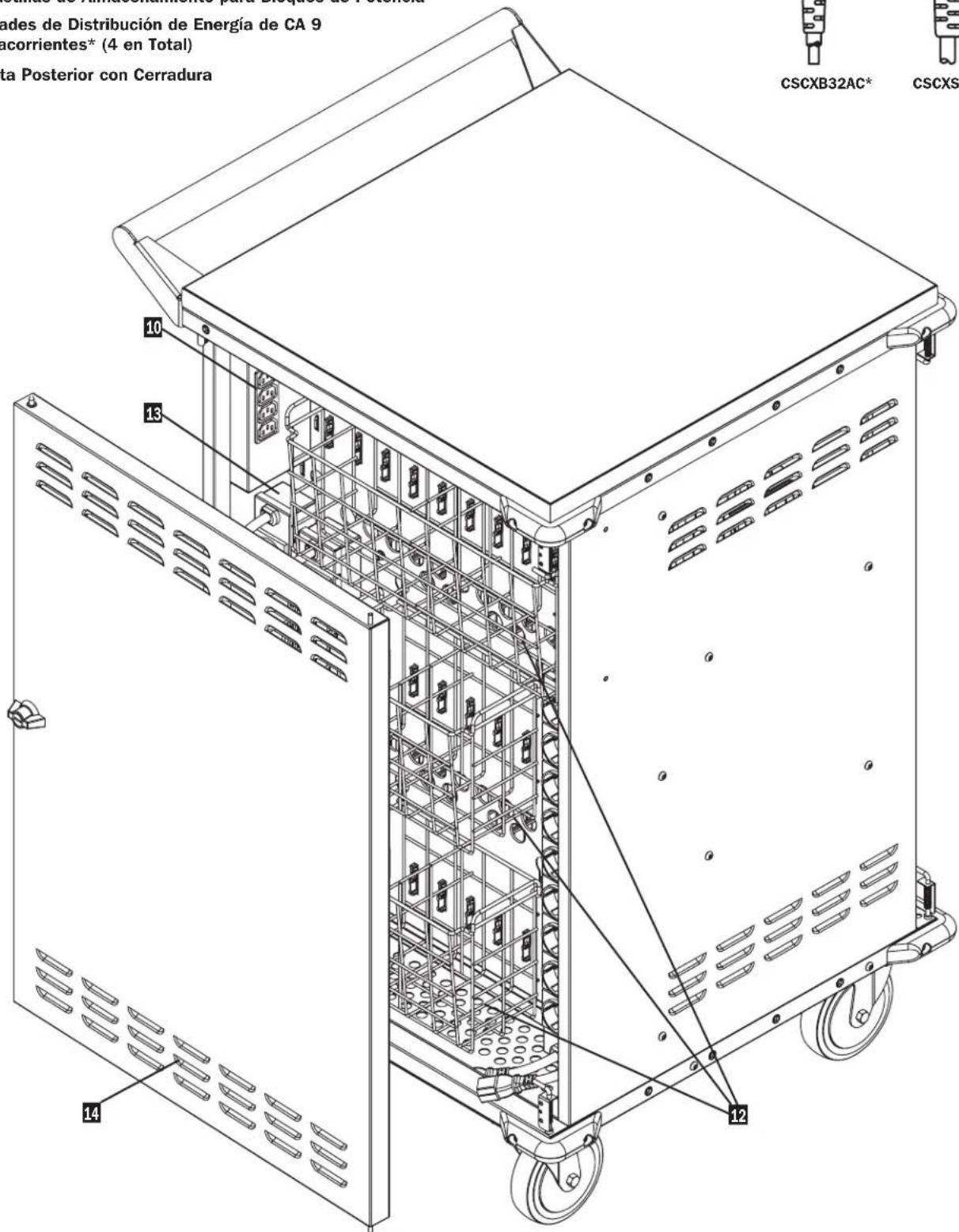

Vista Posterior

10 Unidad de Potencia
Cable de Alimentación C13 a BS 1363 (CSCXB32AC) o Schuko (CSCXS32AC), 3 m
12 Canastillas de Almacenamiento para Bloques de Potencia
13 Unidades de Distribución de Energía de CA 9 Tomacorrientes* (4 en Total)
14 Puerta Posterior con Cerradura

11

CSCXB32AC* CSCXS32AC*

ades de Distribución de Energía de CA 9 corrientes* (4 en Total) ta Posterior con Cerradura CSCXB32AC* CSCXS

*El tipo de clavija y tomacorriente variarán según el modelo. Para más información, consulte 4.4 Conexión de Dispositivos y Alimentación de la Unidad de CA.

4. Instalación

¡Precaución! ¡Lea todas las instrucciones y las advertencias antes de realizar la instalación!

Advertencia: Las estaciones de carga pueden ser muy pesadas. No trate de desempacar la estación de carga sin ayuda. Siga el documento de instrucciones de desempacado enviadas con este producto antes de proceder con la instalación. Tenga extrema precaución al manipular la estación de carga y asegúrese de seguir todas las instrucciones de manejo e instalación. No intente instalar los equipos sin estabilizar primero la estación de carga.

4.1 Requerimientos de Energía

La estación de carga debe conectarse en un tomacorrientes de CA con un circuito dedicado.

4.2 Instalación de la Manija, Esquineros de Seguridad y Administrador del Cable de Alimentación

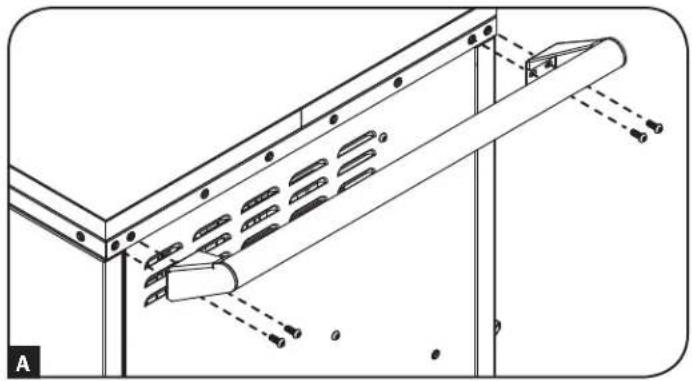

Para instalar la manija, elija un lado para instalar el soporte (se recomienda el mismo lado en que está el orificio pasa cables y el administrador del cable de alimentación). Usando la llave hexagonal y 4 cuatro tornillos de cabeza hexagonal incluidos, sujete el soporte de manija al gabinete de la estación carga A. A continuación, instale los dos esquineros de seguridad superiores utilizando (4) cuatro tornillos de cabeza hexagonal (dos por esquinero) B. Para instalar al administrador de cable, utilice (2) dos tornillos de cabeza hexagonal para fijar en el mismo lado que el orificio del pasa cables C.

4.3 Ajuste de los Divisores del Estante de Almacenamiento

Su estación de carga contiene tres estantes de almacenamiento no removibles con divisores ajustables.

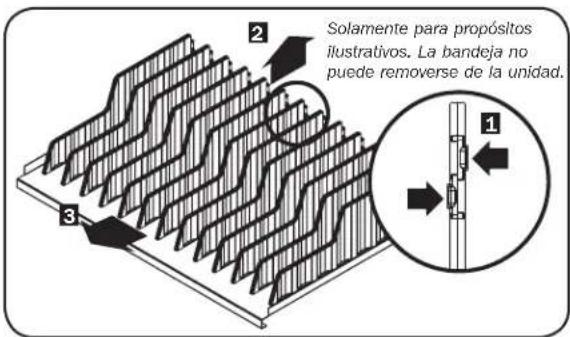

Para retirar o reorganizar los divisores, abra primero la puerta trasera. Luego presione hacia atrás las dos lengüetas de fijación del separador 1, jale el divisor de la bandeja para desengarzarlo 2 y tire hacia afuera para removerlo 3. Repítalo si es necesario para los divisores adicionales.

Solamente para propósitos ilustrativos. La bandeja no puede removerse de la unidad.

4. Instalación

4.4 Conexión de Dispositivos y Alimentación de la Unidad de CA

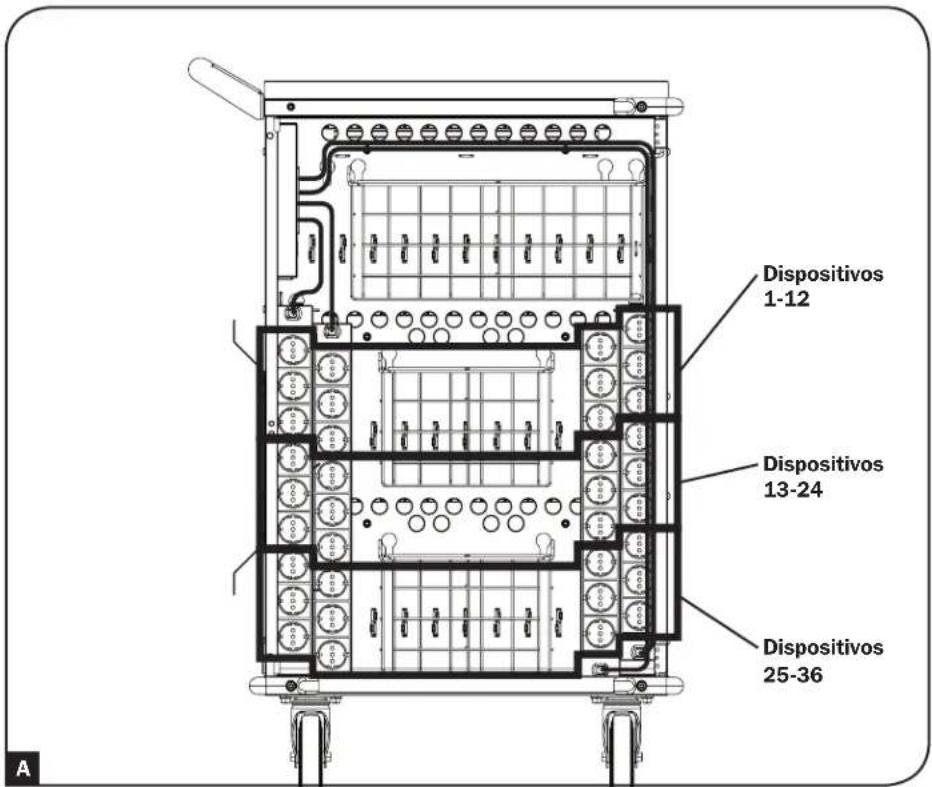

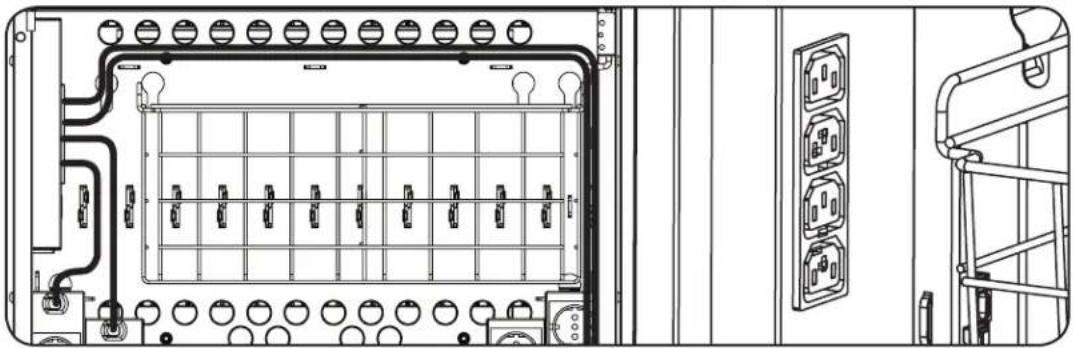

Su estación de carga contiene tres canastillas A. Para conectar los bloques de alimentación de dispositivo, coloque los bloques en la canastilla. Enchufe el bloque de alimentación en un tomacorriente en la unidad de carga de CA B, luego conduzca el cable del dispositivo y el conector a través de una ranura de dispositivo C. Repita según sea necesario para cada dispositivo.

Notas: las canastillas son removibles para una fácil instalación del bloque de alimentación. Si utiliza menos de 36 dispositivos, se puede ajustar el número de divisores de estante para un estante y zona en particular. Para más información consulte 4.3 Ajuste de los Divisores de Estante de Almacenamiento.

Dispositivos 1-12 Dispositivos 13-24 Dispositivos 25-36 A

El tipo de clavija y tomacorriente variarán según el modelo.

El tipo de clavija y tomacorriente variarán según el modelo.

4. Instalación

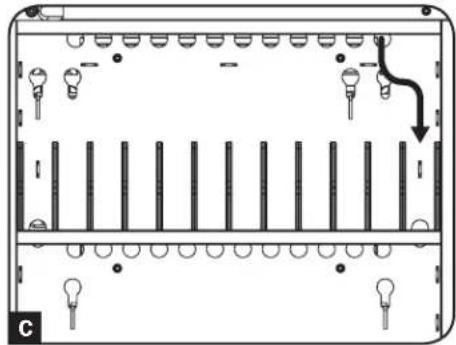

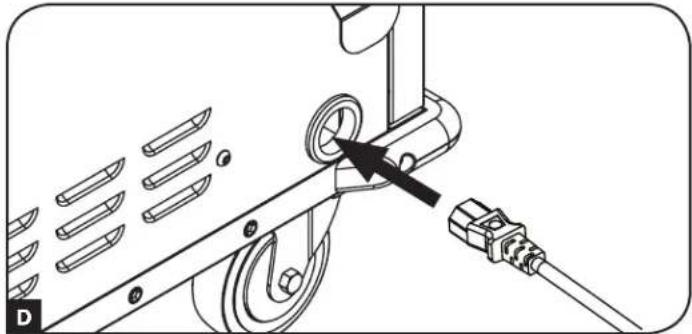

Conecte todos los dispositivos y colóquelos en sus estantes respectivos. Una vez que todos los dispositivos estén conectados y almacenados, encuentre la clavija y cable de CA de la unidad situados en el compartimiento inferior de la estación de carga. Conduzca el conector C13 del cable a través del orificio para acceso del cable D. Luego inserte el conector en la Unidad de Potencia situado dentro de la parte trasera de la estación de carga E.

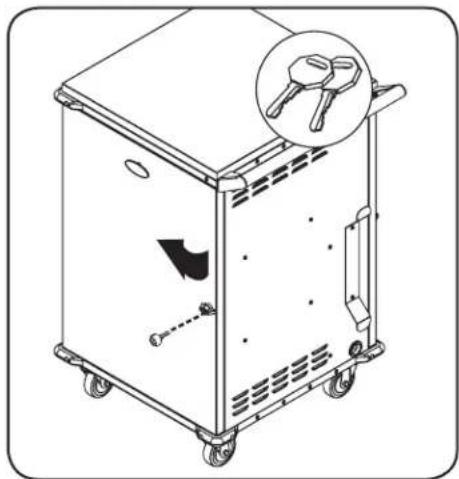

4.5 Cerraduras de las Puertas

Las puertas tienen cerraduras que funcionan con las llaves incluidas.

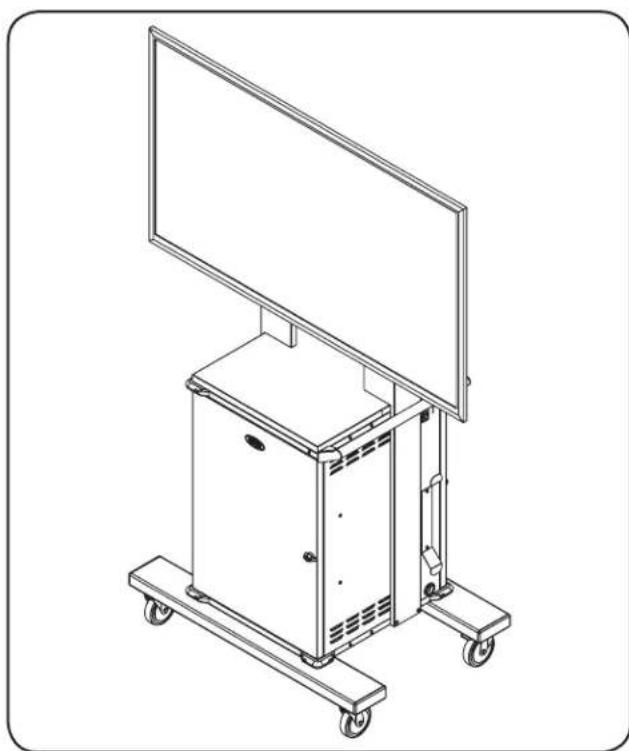

5. Juego Adaptador Opcional de Soporte de Pantalla

Agregue una pantalla de televisión a su estación de carga móvil con un juego de soporte de instalación de pantalla opcional (modelo: CSC36DM). El juego adaptador acomoda pantallas de hasta 60" e incluye todos los accesorios de instalación. Para obtener instrucciones de instalación, consulte la guía de instalación de CSC36DM.

Dimensiones del Gabinete (Al x An x Pr) 1094 x 661 x 733 mm
Peso de la Unidad 50 kg
Capacidad de Carga 113 kg
Tomacorrientes de CA CSCX36AC: 36 x Schuko CEE 7/7CSCXB36AC: 36 x BS 1363
Requerimiento de Energía Entrada: 230V CA, 10A
Temperatura de Operación 0 °C a 40 °C
Humedad de Funcionamiento HR de 5% a 95%, Sin Condensación

Almacenamiento, Servicio y Limpieza

Almacenamiento

El gabinete debe guardarse en un entorno interior controlado lejos de humedad excesiva, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa. De ser posible, almacene el gabinete en su contenedor de embarque original.

Servicio

El gabinete está cubierto por la garantía limitada descrita en el presente manual. Para obtener más información, visite www.triplite.com/support.

Limpieza

Antes de limpiar, siempre apague la estación de carga desconectándola de su fuente de CA. Humedezca un trapo limpio y sin pelusas con agua, y limpie la unidad según sea necesario. Permita que la superficie se seque antes de conectar la unidad.

Nota: evite el uso de paños abrasivos, solventes o aerosoles para limpiar la estación de carga, ya que pueden dañarla.

8. Garantía

2 Años de Garantía Limitada

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 2 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (WEEE, por sus siglas en inglés) [Waste Electrical and Electronic Equipment] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite tienen el derecho a lo siguiente:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso.

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support
