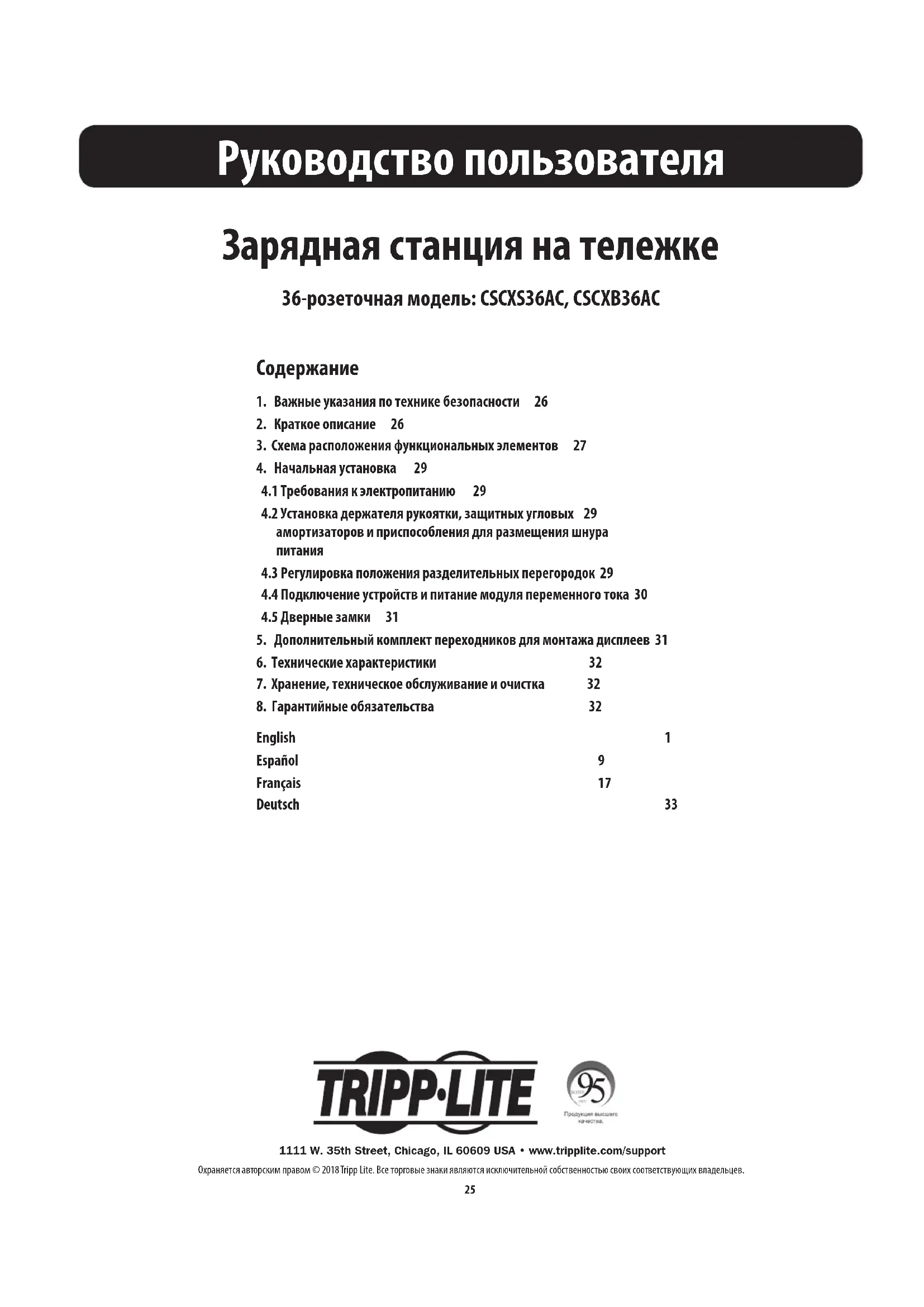

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CSCXS36AC Tripp Lite

Руководство пользователя

Зарядная станция на тележке

36-розеточная модель: CSCXS36AC, CSCXB36AC

Содержание

1. Важные указания по технике безопасности 26
2. Краткое описание 26
3. Схема расположения функциональных элементов 27
4. Начальная установка 29

4.1 Требования к электропитанию 29

4.2 Установка держателя рукоятки, защитных угловых 29 амортизаторов и приспособления для размещения шнура питания

4.3 Регулировка положения разделительных перегородок 29

4.4 Подключение устройств и питание модуля переменного тока 30

4.5 Дверные замки 31

1. Дополнительный комплект переходников для монтажа дисплеев 31

2. Технические характеристики 32

3. Хранение, техническое обслуживание и очистка 32

4. Гарантийные обязательства 32

English 1

Español 9

Français 17

Deutsch 33

TRIPP·LITE

Охраняется авторским правом © 2018 Tripp Lite. Все торговые знаки являются исключительной собственностью своих соответствующих владельцев.

СОХРАНИТЕ НАСТОЯЩИЕ УКАЗАНИЯ

В настоящем Руководстве содержатся указания и предупреждения, которые необходимо соблюдать в процессе установки и эксплуатации описанного в нем изделия. Несоблюдение этих указаний и предупреждений может привести к аннулированию гарантии и причинить материальный ущерб или вред здоровью людей.

Модуль переменного тока:

• Не используйте блок питания для подключения зарядной станции к источнику питания. Зарядная станция должна подключаться непосредственно к электрической сети через разъем питания переменного тока.
  • Для отключения модуля переменного тока от электрической сети шнур питания служит в качестве устройства защитного отключения.
  • В случае возникновения любой из описанных ниже ситуаций оформите вызов технического специалиста для проверки оборудования:

• Попадание оборудования под воздействие влаги

• Падение оборудования с высоты или его механическое повреждение
• Появление явных признаков неисправности оборудования
• Ненадлежащая работа или отказ в работе оборудования согласно указаниям, изложенным в Руководстве пользователя

- Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Корпус зарядной станции:

• Зарядная станция должна находиться в помещении с контролируемым микроклиматом вдали от источников влаги, экстремальных температур, воспламеняющихся жидкостей и газов, электропроводных загрязнителей, пыли и прямого солнечного света.
• Со всех сторон зарядной станции необходимо обеспечить достаточно свободного пространства для его надлежащего проветривания. Не загораживайте и не накрывайте внешние вентиляционные отверстия корпуса зарядной станции, а также не вставляйте в них какие-либо предметы.
• Зарядная станция является крайне тяжеловесной. При перемещении зарядной станции соблюдайте осторожность. Не пытайтесь распаковывать ее в одиночку. Для перемещения зарядной станции в транспортировочном контейнере используйте механическое устройство типа вилочного погрузчика или вилочной гидравлической тележки.
• Осмотрите транспортировочный контейнер и зарядную станцию на предмет наличия повреждений, полученных при транспортировке. Не пользуйтесь зарядной станцией в случае ее повреждения.
• При разрезании упаковочных материалов соблюдайте осторожность. Это может привести к нанесению царапин на поверхность зарядной станции, что представляет собой ущерб, не покрываемый действующей гарантией.
• Все упаковочные материалы следует сохранить для последующего использования. Повторная упаковка и транспортировка корпуса зарядной станции или оборудования без использования оригинальных упаковочных материалов может привести к повреждению изделия, которое повлечет за собой аннулирование действующей гарантии.
• Зарядная станция поставляется в комплекте с четырьмя блокирующимися/вращающимися роликами, установленными на заводе-изготовителе.
• При перемещении зарядной станции обязательно пользуйтесь поставляемой в комплекте рукояткой (более подробная информация представлена в разделе 4.2 "Установка держателя рукоятки, защитных угловых амортизаторов и приспособления для размещения шнура питания").
• При перемещении зарядной станции на роликах ее обязательно следует подталкивать ззади и ни в коем случае не тянуть на себя.
• Бесконтрольное перекатывание зарядной станции может привести к причинению вреда здоровью людей или имущественного ущерба. При необходимости перекатывания зарядной станции вниз по наклонной плоскости проявляйте максимальную осторожность. Не используйте наклонные плоскости с уклоном более 12%.

2. Краткое описание

Приобретенная вами зарядная станция представляет собой универсальное устройство для хранения и зарядки устройств в количестве до 36 шт. Приобретенная вами зарядная станция в комплекте с четырьмя блокирующимися/вращающимися роликами, установленными на заводе-изготовителе, а также прикрепляемой переставной рукояткой идеально подходит для мобильных систем. Во избежание хищения устройств или несанкционированного доступа к ним корпус вашей зарядной станции оснащен запирающимися стальными дверцами.

3. Схема расположения функциональных элементов

Вид спереди

1 Ламинированная столешница
2 Переставная рукоятка
3 Приспособление для размещения шнура питания
4. Отверстие для шнура питания
5 Защитные угловые амортизаторы (всего 6 шт.)
6 Полки для хранения со съемными разделительными перегородками
7 Запирающаяся передняя дверца
8 Ключи
9 Шарнирные ролики с блокировочными приспособлениями

Вспомогательная оснастка в комплекте
10 винтов с головкой под шестигранник
Шестигранный ключ

Отверстие для шнура питания Защитные угловые амортизаторы (всего 6 шт.) Полки для хранения со съемными разделительными перегородками Запирающаяся передняя дверца Ключи Шарнирные ролики с блокировочными приспособлениями

3. Схема расположения функциональных элементов

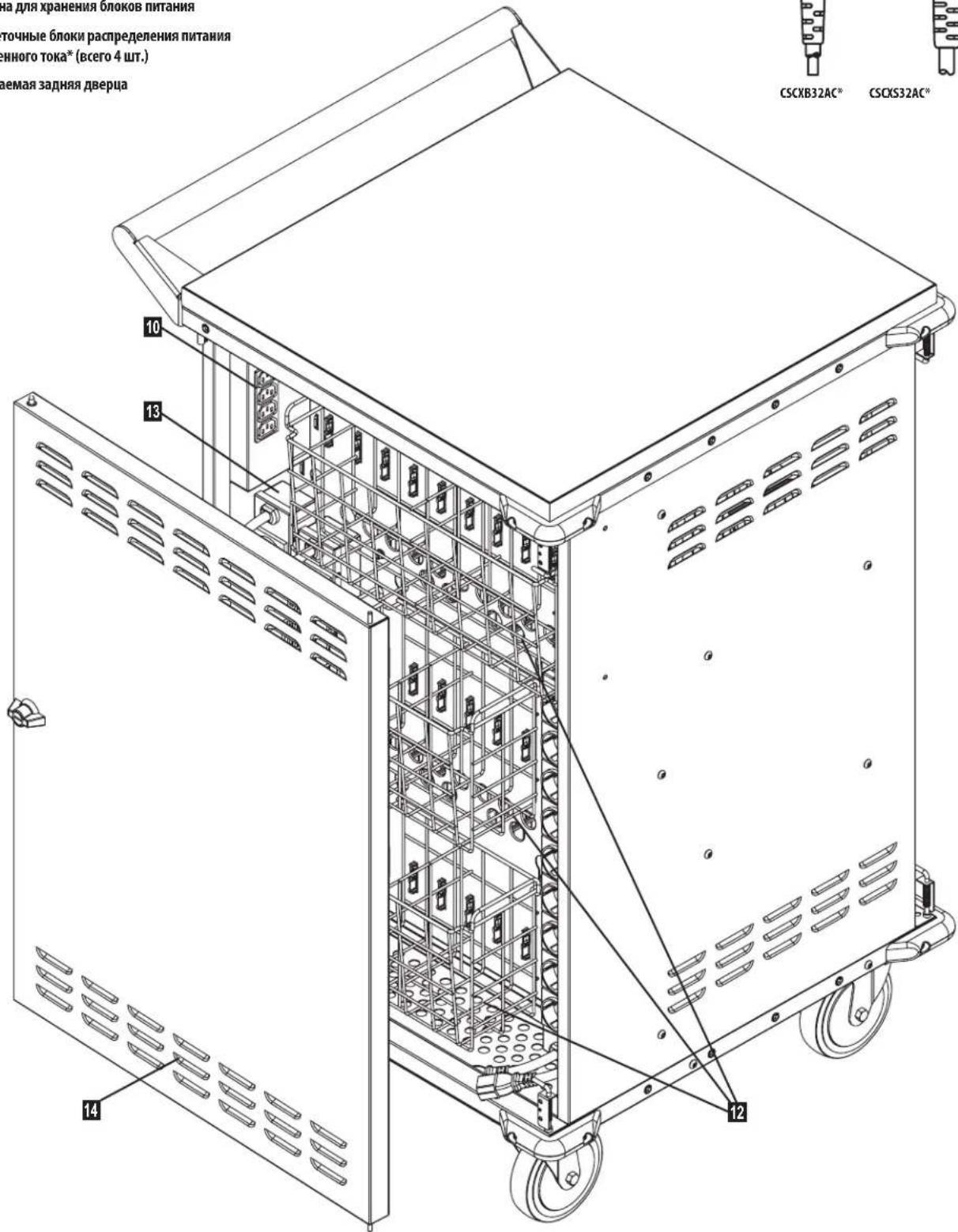

Вид сзади

10 Блок питания
11 Шнур питания длиной 3 м с разъемами C13 и BS 1363 (CSCXB32AC) или Шуко (CSCXS32AC)
12 Корзина для хранения блоков питания
13 9-розеточные блоки распределения питания переменного тока* (всего 4 шт.)
14 Запираемая задняя дверца

11 CSCXB32AC* CSCXS32AC*

на для хранения блоков питания точные блоки распределения питания нного тока* (всего 4 шт.) ремая задняя дверца 10 13 14 12 CSCXB32AC* CSCXS32AC*

*Типы разъемов и розеток зависят от модели. Более подробная информация представлена в разделе 4.4 "Подключение устройств и питание модуля переменного тока".

4. Начальная установка

Внимание! Перед установкой внимательно ознакомьтесь со всеми указаниями и предупреждениями!

Внимание! Зарядные станции могут быть крайне тяжеловесными. Не пытайтесь распаковывать зарядную станцию в одиночку. Прежде чем приступать к выполнению процедур начальной установки, выполните указания, изложенные в инструкции по распаковке, поставляемой в комплекте с изделием. Будьте предельно осторожны при перемещении зарядной станции и обязательно следуйте всем указаниям по обращению и установке. Не производите установку оборудования в зарядную станцию до обеспечения ее устойчивости.

4.1 Требования к электропитанию

Зарядная станция должна включаться в розетку переменного тока через выделенную цепь питания.

4.2 Установка держателя рукоятки, защитных угловых амортизаторов и приспособления для размещения шнура питания

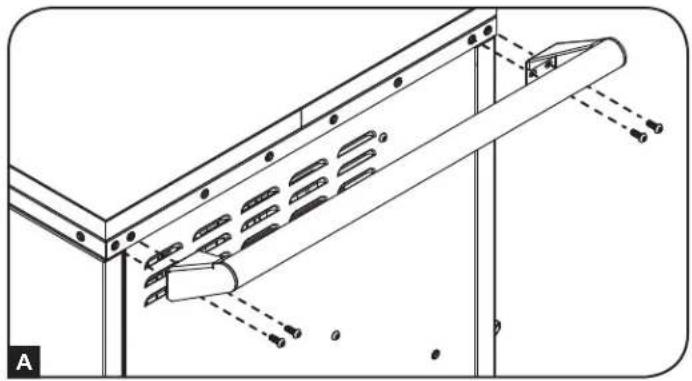

Держатель рукоятки следует устанавливать с той же стороны, что и кронштейн (для этой цели рекомендуется использовать отверстие для шнура питания, расположенное с той же стороны, что и приспособление для размещения последнего). Прикрепите держатель рукоятки к корпусу зарядной станции четырьмя (4) винтами с головкой под шестигранник с помощью входящего в комплект поставки шестигранного ключа (A). Затем установите два верхних защитных угловых амортизатора с помощью четырех (4) винтов с головкой под шестигранник (по два винта на каждый амортизатор) (B). Приспособление для размещения шнура питания устанавливается путем крепления со стороны отверстия для шнура питания при помощи двух (2) винтов с головкой под шестигранник (C).

4.3 Регулировка положения разделительных перегородок

Зарядная станция комплектуется тремя несъемными полками для хранения с регулируемыми разделительными перегородками.

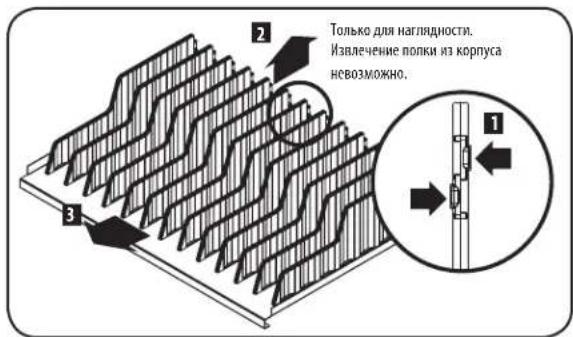

Для извлечения разделительных перегородок или изменения их расположения следует сначала открыть заднюю дверцу. Затем нажмите на оба язычка, которыми перегородка крепится к заднему концу ①), надавите на перегородку по направлению вверх для ее вывода из зацепления с полкой (②) и потяните наружу для извлечения (③). При необходимости повторите вышеуказанные действия для других разделителей полок.

2 Только для наглядности. Извлечение полки из корпуса невозможно. 3

4. Начальная установка

4.4 Подключение устройств и питание модуля переменного тока

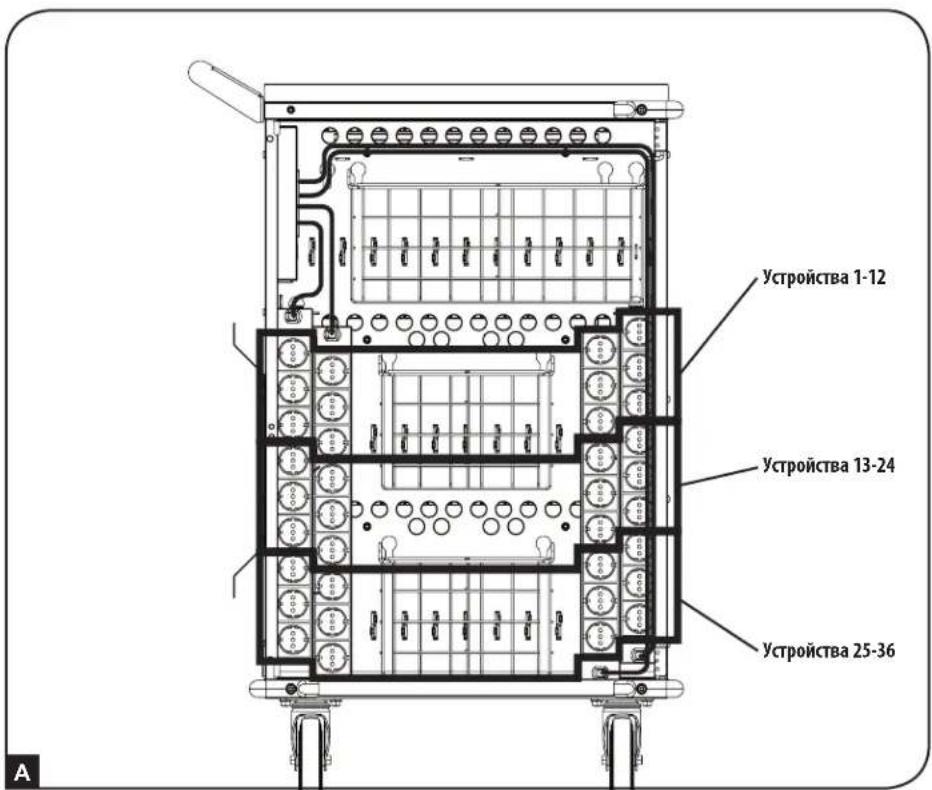

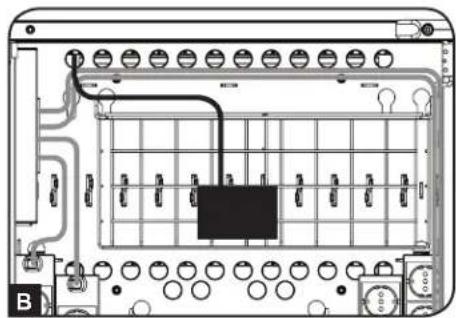

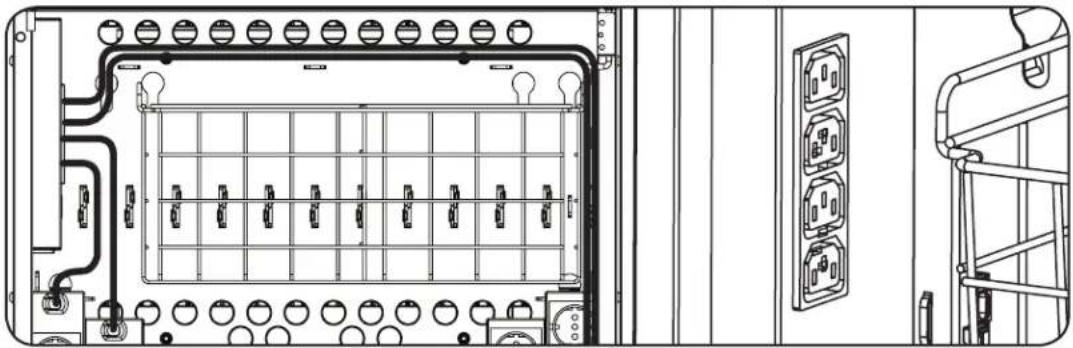

В корпусе зарядной станции находятся три корзины A). Для подсоединения блоков питания подключаемых устройств расположите их в корзине. Включите блок питания в одну из розеток зарядного устройства переменного тока B, а затем проведите кабель устройства с разъемом через гнездо для крепления устройства C). При необходимости повторите указанные действия для каждого устройства.

Примечания: для облегчения процесса установки блоков питания корзины могут сниматься со своих мест. При использовании менее 36 устройств можно регулировать количество разделительных перегородок для каждой конкретной полки и зоны. Более подробная информация представлена в разделе 4.3 "Регулировка положения разделительных перегородок".

Устройства 1-12 Устройства 13-24 Устройства 25-36 A

Типы разъемов и розеток зависят от модели.

Типы разъемов и розеток зависят от модели.

4. Начальная установка

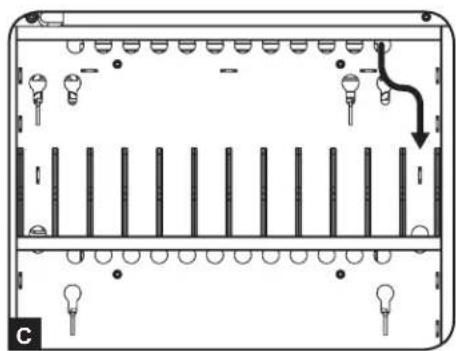

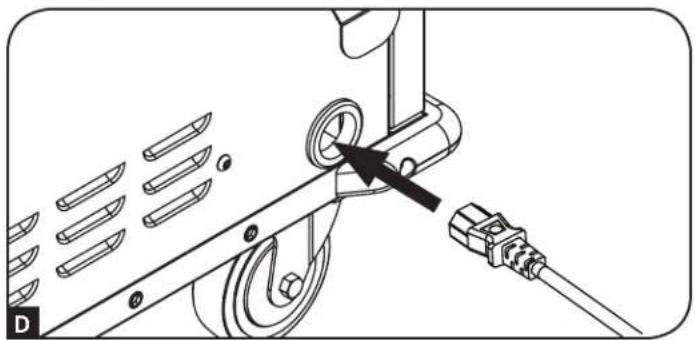

Подключите все устройства и разместите их на соответствующих полках. После подключения всех устройств найдите входной разъем и кабель модуля переменного тока, находящиеся в нижнем отсеке зарядной станции. Проведите разъем С13 кабеля через отверстие для ввода кабелей D. Затем вставьте этот разъем в блок питания, расположенный внутри зарядной станции E с ее тыльной стороны.

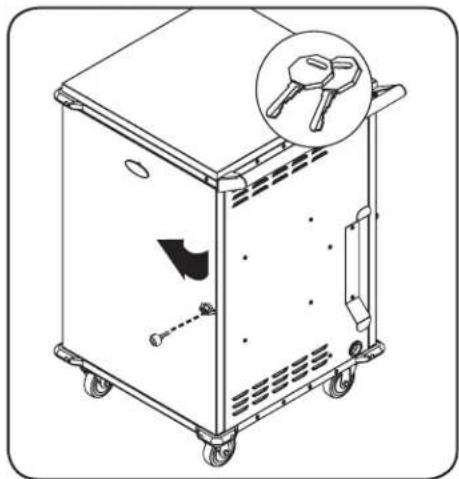

Дверцы снабжены замком с ключами в комплекте.

5. Дополнительный комплект переходников для монтажа дисплеев

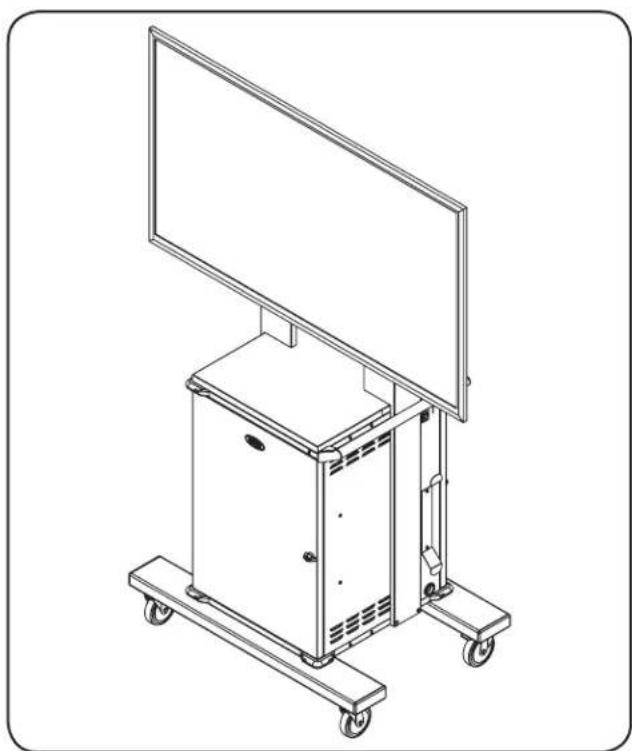

На тележку с зарядной станцией может быть дополнительно установлен телевизионный экран с помощью комплекта переходников для монтажа дисплеев (модель: CSC36DM). Комплект переходников, включающий в себя все монтажные приспособления, подходит для установки дисплеев размером до 60 дюймов. Более подробные указания по монтажу см. в руководстве по установке комплекта переходников CSC36DM.

6. Технические характеристики

Размеры корпуса (В x Ш x Г) 1094 x 661 x 733 мм
Масса изделия 50 кг
Допустимая нагрузка 113 кг
Входные розетки переменного тока Мод. CSCX36AC: Schuko CEE 7/7 — 36 шт.Мод. CSCXB36AC: BS 1363 — 36 шт.
Требования к электропитанию Вход: 230 В~, 10 А
Диапазон рабочих температур 0-40°C
Рабочий диапазон влажности Относительная влажность от 5 до 95%, без образования конденсата

7. Хранение, техническое обслуживание и очистка

Хранение

Корпус должен храниться в помещении с контролируемым микроклиматом вдали от источников влаги, экстремальных температур, воспламеняющихся жидкостей и газов, электропроводных загрязнителей, пыли и прямого солнечного света. По возможности храните шкаф в его заводской транспортной упаковке.

Техническое обслуживание

На корпус распространяется действие ограниченной гарантии, условия которой изложены в настоящем руководстве. Более подробная информация изложена на странице www.triplite.com/support.

Очистка

Перед очисткой необходимо выключить зарядную станцию, отсоединив ее от источника переменного тока. При необходимости вытрите поверхности устройства безворсовой тканью, смоченной в воде. Перед подключением устройства к источнику питания эти поверхности должны полностью высохнуть.

Примечание. Для очистки зарядной станции не следует пользоваться шлифовальной шкуркой, растворителями или распыляемыми аэрозолями, поскольку это может привести к повреждению устройства.

8. Гарантийные обязательства

Ограниченная гарантия сроком 2 года

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 2 лет с момента первоначальной покупки данного изделия при условия его использования в соответствии со всеми применимными к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНИЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧНЕИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧНЕИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМО; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых -исключение или ограничение размера побочных или коссенных убытокв. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисидиции).

ВНИМЛИНЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
