MANUAL DE USUARIO Debut Kit ALESIS

Guía del usuario Español ( 15 – 26 )

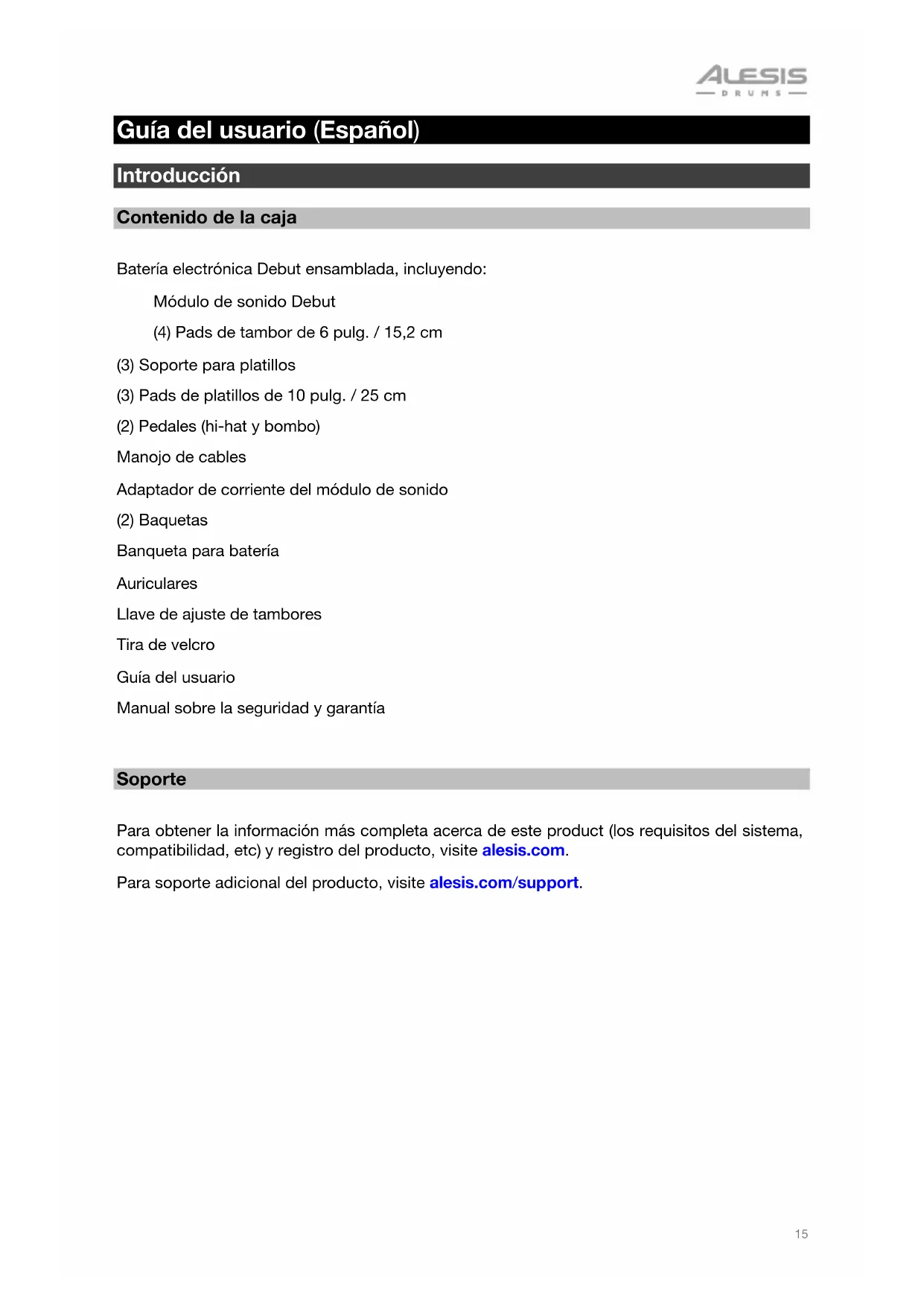

Guía del usuario (Español) Introducción Contenido de la caja Batería electrónica Debut ensamblada, incluyendo: Módulo de sonido Debut (4) Pads de tambor de 6 pulg. / 15,2 cm (3) Soporte para platillos (3) Pads de platillos de 10 pulg. / 25 cm (2) Pedales (hi-hat y bombo) Manojo de cables Adaptador de corriente del módulo de sonido (2) Baquetas Banqueta para batería Auriculares Llave de ajuste de tambores Tira de velcro Guía del usuario Manual sobre la seguridad y garantía

Soporte Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite alesis.com. Para soporte adicional del producto, visite alesis.com/support.16

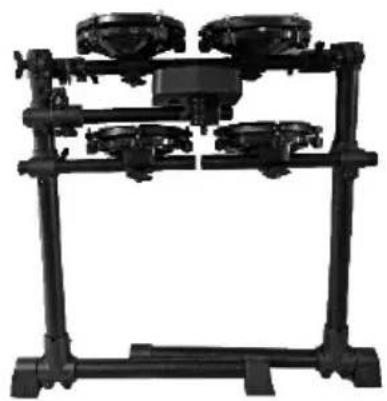

1. Retire la estructura de la Debut, los

platillos y soportes para platillos de cada una de sus cajas. Coloque la estructura (como se muestra a la derecha) sobre una superficie plana y nivelada.

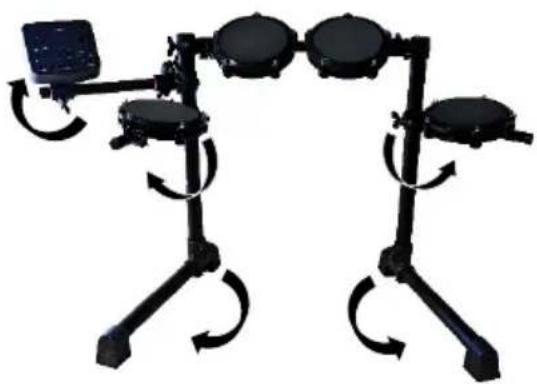

2. Despliegue las patas de la

estructura y afloje las articulaciones de cada brazo de la estructura para poder desplegarlos. De ser necesario, incline el módulo de batería para que quede más vertical y luego ajústelo para que quede firme en esa posición. Una vez que el kit se haya desplegado completamente, vuelva a apretar las abrazaderas de articulación para que los brazos queden firmes.

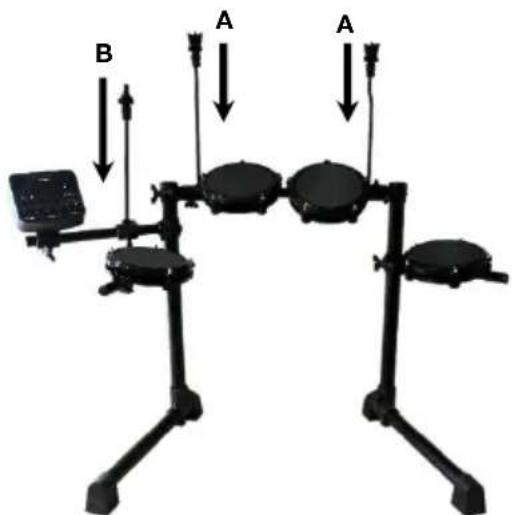

3. Inserte los soportes de platillo en las

abrazaderas de platillo vacías en los brazos de la estructura y apriételas hasta que queden firmes.

arandela de cada soporte de platillo. Inserte los pads de platillo en los soportes. Vuelva a colocar las tuercas mariposa y las arandelas, y apriételas hasta que los platillos queden firmemente sujetos a los soportes.

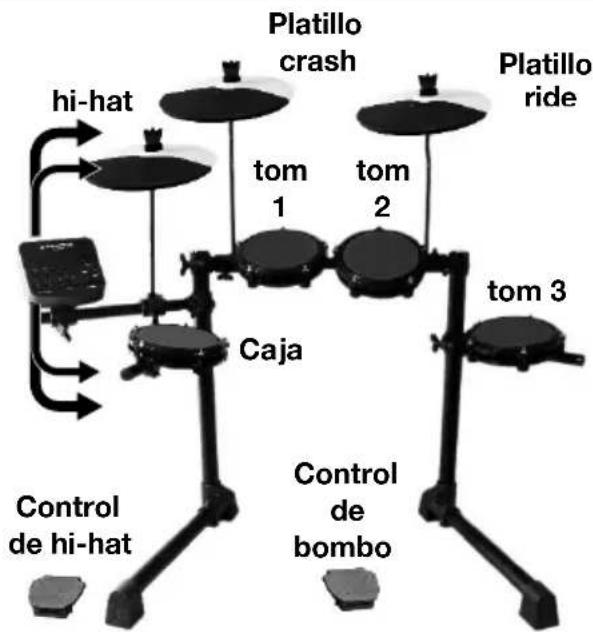

5. Enchufe el cabezal multiconector del

manojo de cables incluido en el conector que se encuentra del lado inferior del módulo del Debut. Apriete los dos tornillos para sujetar el manojo de cables al módulo.

manojo a sus respectivos pads de tambor, platillo y pedal de la batería según la etiqueta en el extremo de cada uno los cables. Sujete los cables utilizando las tiras de velcro.

Siéntase libre de ajustar la tensión de cada cabezal de malla apretando uniformemente cada barra de tensión con la llave del tambor incluida Cuanto más apretada sea la tensión, más rebote y capacidad de respuesta tendrá la cabeza del tambor. ¡Bienvenido a tu verdadera experiencia de batería!

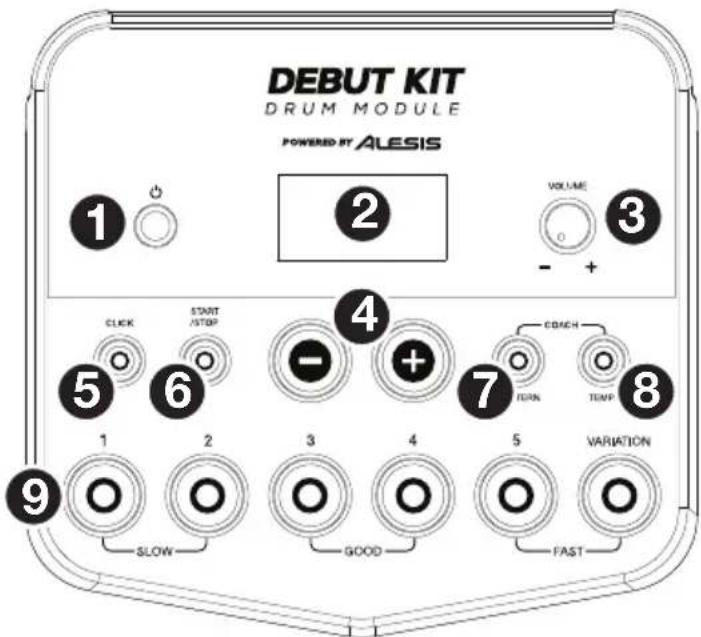

1. Botón de encendido: Pulse este botón para encender el módulo de batería. Manténgalo

pulsado 2 segundos para apagar el módulo de batería.

2. Pantalla: Esta área muestra valores y texto relevantes de las funciones y la operación del

3. Perilla de volumen: Gire esta perilla para ajustar el volumen de las salidas Main

(Principal) y Phones (Auriculares).

4. – / + : Pulse alguno de estos botones para aumentar o disminuir el valor que se muestra

5. Botón de clic: Pulse este botón para activar o desactivar el metrónomo ("clics"). Para

más información, consulte la sección Funcionamiento > Usar el metrónomo (clic).

6. Botón de inicio/parada: Pulse este botón para iniciar o detener la reproducción de un

patrón. Para más información, consulte la sección Funcionamiento > Tocar con acompañamiento de patrones.

7. Botón de patrón: Pulse este botón para entrar al modo de patrón. Pulse

simultáneamente este botón y el botón Tempo para usar el instructor de batería integrado. Para más información, consulte las secciones Funcionamiento > Tocar con acompañamiento de patrones y Usar el instructor de batería integrado.

8. Tempo: Pulse este botón para entrar al modo Tempo y use los botones – / + para ajustar

el tempo. Pulse simultáneamente este botón y el botón Pattern para usar el instructor de batería integraado. Para más información, consulte las secciones Funcionamiento > Usar el metrónomo (clic) y Usar el instructor de batería integrado.

9. Botones de 1-5/variación: Pulse cualquiera de estos botones para entrar al modo de kit

y seleccione un kit. Cuando usa el instructor de batería integrado, puede usar estos botones para seleccionar un ejercicio. Para más información, consulte las secciones Funcionamiento > Usar los kits y Usar el instructor de batería integrado.

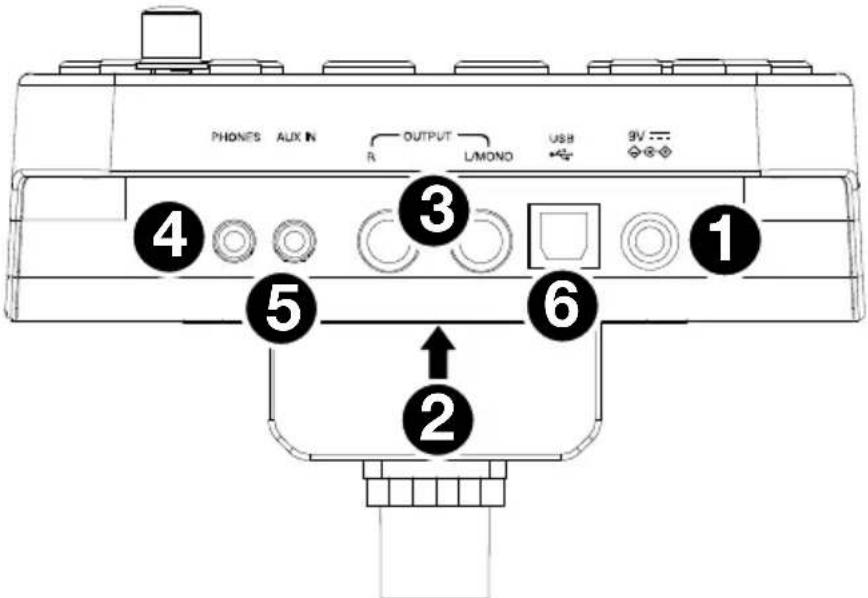

1. Conector hembra de alimentación: Use el adaptador de alimentación incluido (de 9 V,

500 mA, pin central positivo) para conectar este conector hembra al tomacorriente.

2. Conector del multicable: Conecte aquí su multicable incluido y conecte los cables del

multicable a los disparadores de su kit (pads de tambor, pads de platillos y pedales).

3. Salidas principales: Use cables mono estándar de 1/4 pulg. (no incluidos) para conectar

estas salidas a su monitor, amplificador o sistema de megafonía. Ajuste el volumen con la perilla Volume del panel superior.

4. Salida para auriculares: Conecte a esta salida auriculares estéreo estándar de 1/8 pulg.

(no incluidos). Ajuste el volumen con la perilla Volume del panel superior.

5. Entrada auxiliar: Use un cable estéreo de 1/8 pulg. (no incluido) para conectar a esta

entrada un dispositivo de audio externo (teléfono inteligente, reproductor de CD, etc.).

6. Puerto USB: Use un cable USB estándar (no incluido) para conectar su computadora

este puerto, permitiéndole enviar y recibir mensajes MIDI hacia y desde la misma. Para más información, consulte la sección MIDI.

Funcionamiento Cómo tocar los pads Si su kit de batería electrónica tiene pads sensibles a la velocidad, Debut Drum Module reproducirá sonidos de timbres variables que dependen de la fuerza con que golpee los pads. ¡Trate de golpear los pads con fuerzas diferentes para experimentar los distintos sonidos que produce el módulo! El sonido del hi-hat varía en función de la posición del pedal controlador de hi-hat:

• Hi-hat abierto: Con su pie levantado del pedal, golpee el pad del hi-hat.

• Hi-hat cerrado: Con su pie presionando el pedal a fondo, golpee el pad del hi-hat.

• Cierre de pedal: Presione el pedal del hi-hat a fondo sin golpear el pad del hi-hat.

• Salpicado: Presione rápidamente el pedal del hi-hat a fondo y luego suéltelo inmediatamente.

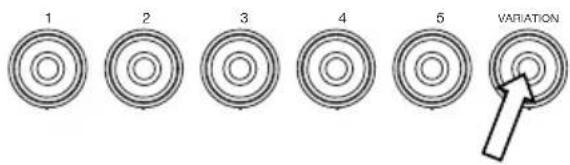

Cómo seleccionar un kit Para seleccionar uno de los 10 kits preprogramados del módulo, realice uno de los siguientes procedimientos:

• Pulse el botón Variation de modo que se ilumine verde y luego pulse el botón 1, 2, 3, 4 o 5 para seleccionar el Kit 1, 2, 3, 4 o 5 respectivamente.

• Pulse el botón Variation de modo que se ilumine rojo y luego pulse el botón 1, 2, 3, 4 o 5 para seleccionar el Kit 6, 7, 8, 9 o 10 respectivamente. El número del kit aparece en la Pantalla. Una vez que haya seleccionado un kit, puede seleccionar otros repitiendo uno de los pasos precedentes o usando los botones – / +.

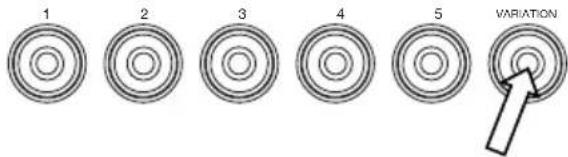

Ajustar los volúmenes de los kits Para ajustar el volumen de cada kit por separado:

1. Seleccione una de los siguientes procedimientos:

• Con el botón Variation de encendido en rojo, pulse dos veces el botón 1, 2, 3, 4 o 5 para seleccionar el kit 1, 2, 3, 4 o 5 respectivamente.

• Con el botón Variation de encendido en verde, pulse dos veces el botón 1, 2, 3, 4 o 5 para seleccionar el kit 6, 7, 8, 9 o 10 respectivamente.

2. La Pantalla muestra el nivel de volumen (L00 – 32). Use los botones – / +

para ajustar el volumen del kit (el nivel de volumen predeterminado es L28).

3. Espere 4 segundos. El módulo de batería guarda automáticamente el

Tocar con acompañamiento de patrones Seleccionar y tocar un patrón Para seleccionar uno de los 30 patrones:

1. Pulse el botón Pattern para entrar al modo de patrón. Se enciende el LED del botón y

aparece en la Pantalla el número del patrón actual.

2. Use los botones – / + para seleccionar un patrón (puede mantener pulsados

los botones – / + para recorrer rápidamente la lista).

3. Pulse el botón Start/Stop para iniciar inmediatamente la reproducción del patrón.

4. ¡Toque con el acompañamiento del patrón!

5. Pulse el botón Start/Stop para detener inmediatamente la reproducción del patrón.

Ajustar el volumen del patrón Para ajustar el volumen de cada patrón por separado:

1. Pulse dos veces el botón Pattern.

2. Aparece en la Pantalla el nivel de volumen (00 – 32). Use los botones – / +

para ajustar el nivel de volumen del patrón (el nivel de volumen predeterminado es 25).

PATTERN12345VARIATIONSTART/STOPPATTERN12345VARIATION21

Usar el metrónomo (clic) Puede usar el metrónomo integrado ("clic") para ayudarle a mantener el tiempo cuando practica con el instructor de batería integrado o con patrones. Puede cambiar el tempo (velocidad), el volumen, el sonido y la firma de tiempo del metrónomo. Activar y desactivar el metrónomo Para activar o desactivar el metrónomo, pulse el botón Click.

Ajustar el tempo del metrónomo Para ajustar el tempo (velocidad) del metrónomo:

1. Pulse el botón Tempo.

2. Aparece en la Pantalla el tempo actual (30 – 280) en BPM ("beats por

minuto"). Use los botones – / + para ajustar el nuevo tempo.

3. Espere 4 segundos. El módulo de batería guarda automáticamente el

Ajustar el volumen del metrónomo Para ajustar el volumen del metrónomo:

1. Pulse dos veces el botón Click.

2. La Pantalla muestra el nivel de volumen (L00 – L32). Use los botones – / +

para ajustar el volumen del metrónomo (el nivel de volumen predeterminado es L25).

3. Espere 4 segundos. El módulo de batería guarda automáticamente el

Cambiar el sonido del metrónomo Para cambiar el sonido "clic" del metrónomo:

1. Pulse simultáneamente los botones Click y 1.

2. Aparece en la Pantalla CL ("clic") y el número del sonido (CL1 – CL5). Use

los botones – / + para ajustar el sonido del metrónomo.

3. Espere 4 segundos. El módulo de batería guarda automáticamente el nuevo ajuste.

Cambiar la firma de tiempo del metrónomo Para cambiar la firma de tiempo del metrónomo:

1. Pulse simultáneamente los botones Click y 2.

2. Aparece en la Pantalla la firma de tiempo actual. Use los botones – / + para

seleccionar una firma de tiempo: 1/2, 2/2, 3/4, 4/4 o 6/8.

3. Espere 4 segundos. El módulo de batería guarda automáticamente el

nuevo ajuste. CLICKTEMPOCLICKCLICK CLICK

Cambiar el intervalo del metrónomo Para cambiar la división de notas (el valor de la nota que mide con cada clic) del metrónomo:

1. Pulse simultáneamente los botones Click y 3.

2. Aparece en la Pantalla el intervalo actual. Use los botones – / + para

seleccionar un nuevo intervalo: 2 (blanca), 3 (tresillo), 4 (negra), 6 (seisillo), 8 (corchea), or 16 (semicorchea). El valor predeterminado es 4.

3. Espere 4 segundos. El módulo de batería guarda automáticamente el nuevo

Usar el instructor de batería integrado El instructor de batería integrado contiene cinco ejercicios diferentes para ayudarle a desarrollar y mejorar el precisión, fibra o sentido de tiempo: Beat Check (Chequeo del beat), Gradual Up/Down (Arriba/abajo gradual), Rhythm Change Up (Cambio de ritmo ascendente), Follow Me (Sígame) y Drum Mute (Silencio de batería). Para usar el instructor de batería integrado, pulse simultáneamente los botones Pattern y Tempo. Luego, pulse el botón 1, 2, 3, 4 o 5 que corresponde al ejercicio que desea realizar. Aparece en la Pantalla el ejercicio que seleccionó.

1. Chequeo del beat (bCH)

2. Arriba/abajo gradual (GUd)

3. Cambio ascendente de ritmo (C-U)

5. Silencio de batería (d-U)

Beat Check (El chequeo del beat) Este ejercicio permite evaluar su sentido del tiempo y con qué precisión toca acompañado por el metrónomo. Para usar el chequeo del beat:

1. Pulse simultáneamente los botones Pattern y

Tempo y luego pulse el botón 1.

2. Ajuste la firma de tiempo y el intervalo del metrónomo

(según se explica en la sección Usar el metrónomo (clic)).

3. Pulse el botón Start/Stop para comenzar.

4. Golpee los pads al ritmo del metrónomo. Los

seis LED de los botones 1-5/Variation indican cuán preciso ("a tiempo") va usted.

• Cuando está bien en el beat, se encienden los botones 3 y 4.

• Cuando está ligeramente fuera del beat, se encienden los botones 2 o 5.

• Cuando está fuera del beat, se enciende el botón 1 o Variation.

• Cuanto está completamente fuera del beat, no se enciende ningún botón.

5. Pulse el botón Start/Stop para parar.

Gradual Up/Down (El arriba/abajo gradual) El ejercicio arriba/abajo gradual permite evaluar cuán rápidamente puede tocar mientras mantiene un tiempo preciso. Para usar el arriba/abajo gradual:

1. Pulse simultáneamente los botones Pattern y Tempo

y luego pulse el botón 2.

2. Ajuste la firma de tiempo y el intervalo del metrónomo

(según se explica en la sección Usar el metrónomo (clic)).

3. Pulse el botón Start/Stop.

4. Seleccione una de los siguientes procedimientos:

• Pulse el botón 1 para seleccionar el modo G-1. En este modo, el tempo disminuye o aumenta en 5 BPM cada 4 medidas, dependiendo de su precisión.

• Pulse el botón 2 para seleccionar el modo G-2. En este modo, el tempo disminuye o aumenta en 1 BPM cada medida (el tempo inicial es el ajuste de su metrónomo en ese momento).

5. Golpee los pads al ritmo del metrónomo. Los seis LED de los

botones 1-5/Variación indican cuán preciso ("a tiempo") va usted.

• Cuando está bien en el beat, se encienden los botones 3 y 4.

• Cuando está ligeramente fuera del beat, se encienden los botones 2 y 5.

• Cuando está fuera del beat, se enciende el botón 1 o Variation.

• Cuanto está completamente fuera del beat, no se enciende ningún botón.

6. Pulse el botón Start/Stop para parar.

Rhythm Change Up (El cambio ascendente de ritmo) El ejercicio de cambio ascendente de ritmo le ayuda a practicar el cambio de ritmos mientras mantiene al mismo tiempo un tiempo preciso. Para usar el cambio ascendente de ritmo:

1. Pulse simultáneamente los botones Pattern y Tempo

y luego pulse el botón 3.

2. Pulse el botón Start/Stop.

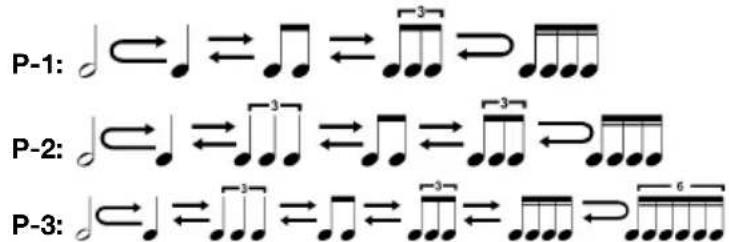

3. Pulse el botón 1, 2 o 3 o use los botones – / + para seleccionar una

progresión rítmica, como se muestra a continuación: P-1:

4. Pulse el botón Start/Stop para comenzar.

5. Golpee los pads al ritmo que seleccionó (arriba) y en sincronismo con el metrónomo (el tempo

inicial es el ajuste de su metrónomo de ese momento). Los seis LED de los botones 1- 5/Variation indican cuán preciso ("a tiempo") va usted:

• Cuando está bien en el beat, se encienden los botones 3 y 4.

• Cuando está ligeramente fuera del beat, se encienden los botones 2 y 5.

• Cuando está fuera del beat, se enciende el botón 1 o Variation.

• Cuanto está completamente fuera del beat, no se enciende ningún botón. Pulse el botón Start/Stop para parar. Aparece en la Pantalla su puntaje:

Follow Me (El "sígueme") El ejercicio "Sígueme" le ayuda a practicar la identificación de distintos tambores por su sonido y a memorizar los ritmos de batería que usan el kit de batería completo. En ejercicio, se repite un loop de tambor que alterna entre (1) el patrón de batería propiamente dicho y (2) una pista del metrónomo de la misma longitud durante la cual usted mismo toca el patrón de batería. Para usar "Sígueme":

1. Pulse simultáneamente los botones Pattern y

Tempo y luego pulse el botón 4.

2. Pulse el botón Start/Stop.

3. Use los botones – / + para seleccionar el patrón de batería con el que desea

4. Pulse el botón Start/Stop para comenzar.

5. Cuando oiga el patrón de batería, trate de

aprender qué pads se están tocando y cuándo. Durante la pista de metrónomo que sigue, toque el mismo patrón de batería al ritmo del metrónomo. Para referencia, aparece en la Pantalla el beat actual. Los seis LED de los botones 1-5/Variation indican cuán preciso va usted.

6. Pulse el botón Start/Stop para parar.

Drum Mute (El silencio de batería) El ejercicio de silencio de batería le permite silenciar ciertas partes de los diversos patrones de batería para que pueda tocar libremente y crear sus propias partes sobre el resto del patrón de batería. Para usar el silencio de batería:

1. Pulse simultáneamente los botones Pattern y Tempo

y luego pulse el botón 5.

2. Pulse el botón Start/Stop.

3. Use los botones – / + para seleccionar el patrón de batería con el que desea

4. Pulse uno o varios de los botones 1-5/Variation para seleccionar el o los sonidos que desea

• 5: Platillos crash y ride

• Variación: Percusión

5. Pulse el botón Start/Stop para comenzar.

6. Toque libremente acompañado por el patrón de batería que oye. El patrón de batería no

incluye los sonidos que silenció en el paso 4, permitiéndole crear su parte propia.

7. Pulse el botón Start/Stop para parar.

Apagado automático Para ahorrar energía, el módulo de batería se apaga automáticamente después de 30 minutos de inactividad. Si no necesita esta función, inhíbala apagando el módulo de batería y manteniendo pulsado luego el botón Start/Stop mientras lo vuelve a encender. Aparece PoF en la Pantalla para confirmar que la función está desactivada. Nota: Después de apagar el módulo, esta función se habilita nuevamente. Repita el procedimiento precedente para inhibirla cada vez que encienda el módulo. MIDI Acerca de MIDI MIDI (Interfaz digital de instrumentos musicales) es una manera estándar en que ciertos dispositivos musicales se pueden comunicar entre sí. Cuando se conectan dos dispositivos MIDI, pueden enviar y recibir "mensajes" ya sea por un cable MIDI de 5 pines o un cable USB estándar (dependiendo de los puertos disponibles de los dispositivos). En el caso del Debut Drum Module, usted puede conectar su puerto USB al puerto USB de su computadora por un cable USB estándar (que se vende por separado). Todos los mensajes MIDI viajan hacia y desde su computadora por esta conexión. Esto le permite hacer una de dos cosas:

• Usar un kit de batería electrónica conectado al módulo de batería para disparar sonidos en un dispositivo MIDI externo (por ejemplo un secuenciador, su computadora si usa software que puede recibir notas MIDI, etc.). Consulte Disparar sonidos en un dispositivo MIDI externo más adelante en esta sección.

• Usar un dispositivo MIDI externo para reproducir sonidos en el módulo de batería. Consulte Cómo usar el módulo de batería como módulo de sonido más adelante en esta sección. PATTERNCOACHTEMPO

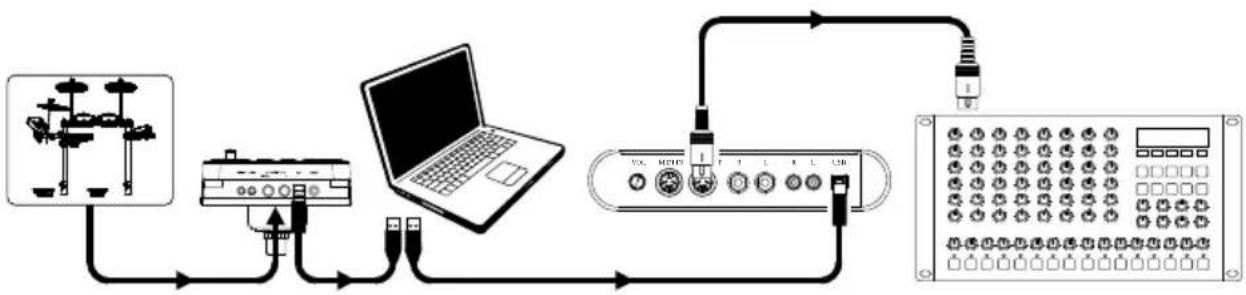

START/STOP26 Disparar sonidos en un dispositivo MIDI externo MIDI INVOL MIDI OUT R L R L USB

1. Usando un cable USB estándar (no incluido), conecte el puerto USB del módulo de batería a

un puerto USB de su computadora.

2. Si está disparando sonidos en software, salte al paso siguiente.

Si está disparando sonidos en un dispositivo MIDI externo, asegúrese de que el dispositivo esté conectado a su computadora (ya sea directamente por USB o por medio de una interfaz USB-MIDI).

3. Fije la pista activa de su software MIDI, secuenciador, etc., al canal 10 y empiece a grabar.

4. Toque con su kit de batería electrónica. La información MIDI se envía a su computadora,

5. Detenga la grabación.

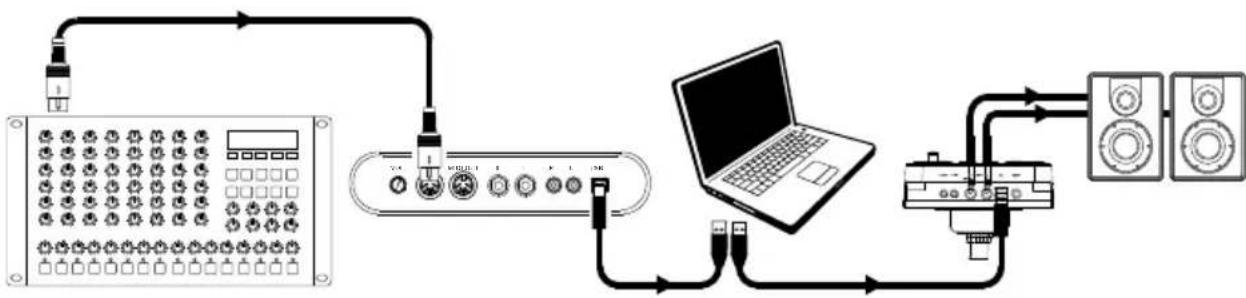

Cómo usar el módulo de batería como módulo de sonido MIDI INVOL MIDI OUT R L R L USB

1. Usando un cable USB estándar (no incluido), conecte el puerto USB del módulo de batería a

un puerto USB de su computadora.

2. Si está usando software para reproducir los sonidos del módulo de batería, salte al paso

siguiente. Si está usando un dispositivo MIDI externo para reproducir los sonidos del módulo de batería, asegúrese de que el dispositivo esté conectado a su computadora (ya sea directamente por USB o por medio de una interfaz USB-MIDI).

3. Fije la pista activa de su software MIDI, secuenciador, etc., al canal deseado (1 a 16).

Nota: El canal 10 del módulo de batería está reservado para los sonidos de batería.

4. Reproduzca con su secuenciador u otro dispositivo externo para oír los sonidos internos del
