MANUAL DE USUARIO DM LITE ALESIS

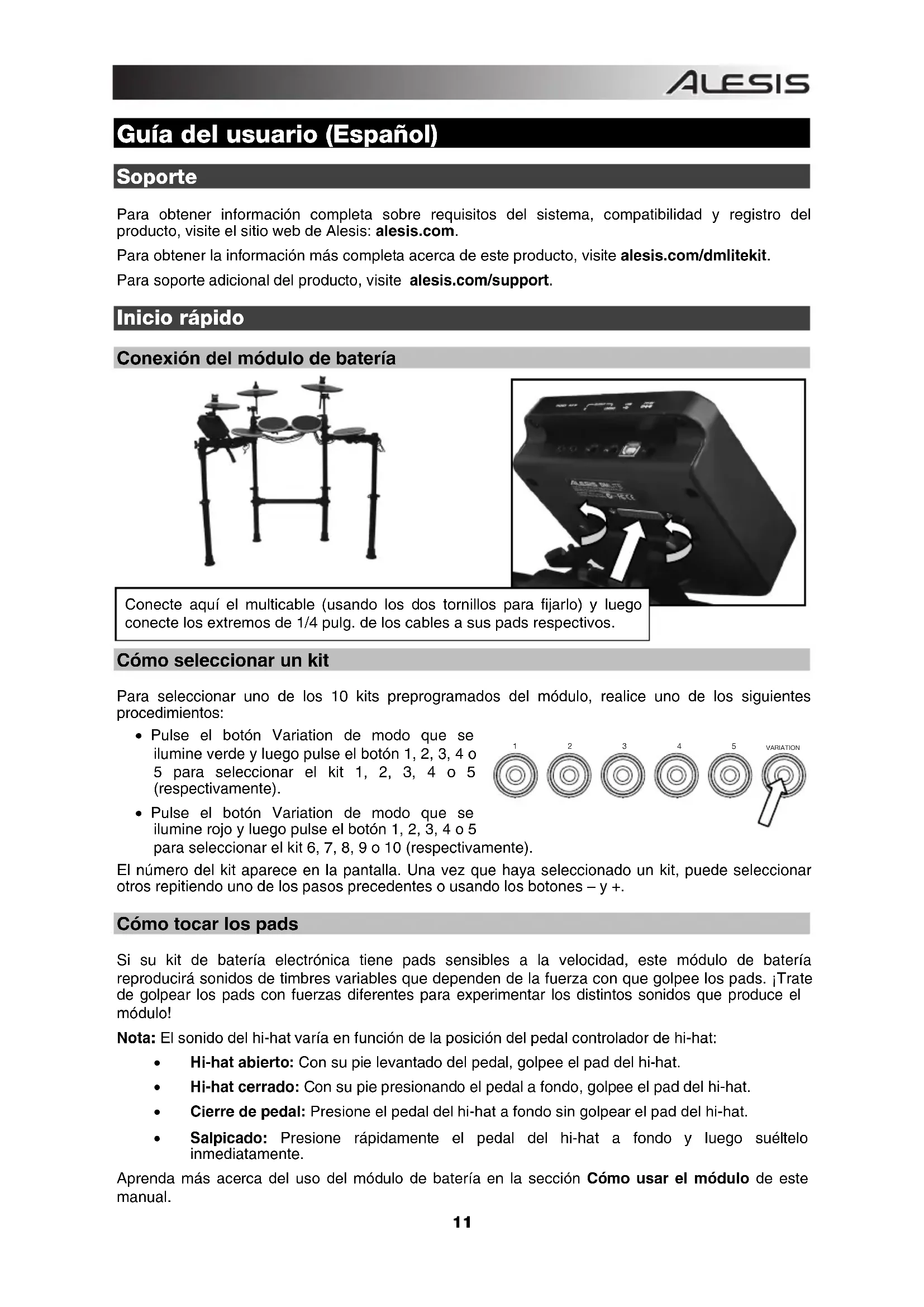

Guía del usuario (Español) Soporte Para obtener información completa sobre requisitos del sistema, compatibilidad y registro del producto, visite el sitio web de Alesis: alesis.com. Para obtener la información más completa acerca de este producto, visite alesis.com/dmlitekit. Para soporte adicional del producto, visite alesis.com/support. Inicio rápido Conexión del módulo de batería

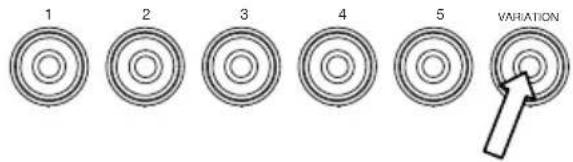

Cómo seleccionar un kit Para seleccionar uno de los 10 kits preprogramados del módulo, realice uno de los siguientes procedimientos:

• Pulse el botón Variation de modo que se ilumine verde y luego pulse el botón 1, 2, 3, 4 o 5 para seleccionar el kit 1, 2, 3, 4 o 5 (respectivamente).

• Pulse el botón Variation de modo que se ilumine rojo y luego pulse el botón 1, 2, 3, 4 o 5 para seleccionar el kit 6, 7, 8, 9 o 10 (respectivamente). El número del kit aparece en la pantalla. Una vez que haya seleccionado un kit, puede seleccionar otros repitiendo uno de los pasos precedentes o usando los botones – y +. Cómo tocar los pads Si su kit de batería electrónica tiene pads sensibles a la velocidad, este módulo de batería reproducirá sonidos de timbres variables que dependen de la fuerza con que golpee los pads. ¡Trate de golpear los pads con fuerzas diferentes para experimentar los distintos sonidos que produce el módulo! Nota: El sonido del hi-hat varía en función de la posición del pedal controlador de hi-hat:

• Hi-hat abierto: Con su pie levantado del pedal, golpee el pad del hi-hat.

• Hi-hat cerrado: Con su pie presionando el pedal a fondo, golpee el pad del hi-hat.

• Cierre de pedal: Presione el pedal del hi-hat a fondo sin golpear el pad del hi-hat.

• Salpicado: Presione rápidamente el pedal del hi-hat a fondo y luego suéltelo inmediatamente. Aprenda más acerca del uso del módulo de batería en la sección Cómo usar el módulo de este manual. 12345VARIATION Conecte aquí el multicable (usando los dos tornillos para fijarlo) y luego conecte los extremos de 1/4 pulg. de los cables a sus pads respectivos.12

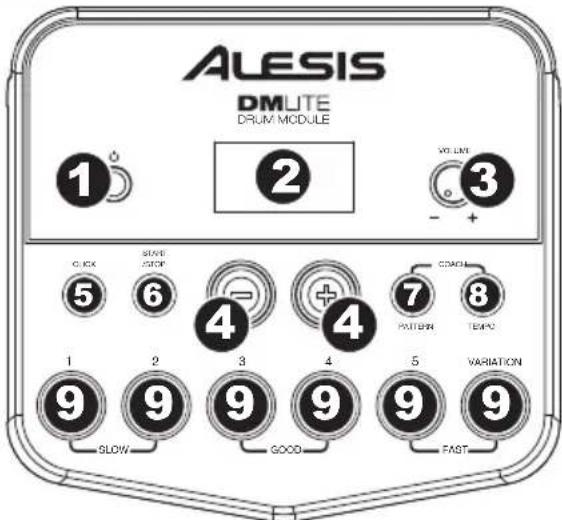

1. Botón de encendido: Pulse este botón para

encender el módulo de batería. Manténgalo pulsado 2 segundos para apagar el módulo de batería.

2. Pantalla: Esta área muestra valores y texto

relevantes de las funciones y la operación del módulo de batería.

3. Perilla de volumen: Gire esta perilla para

ajustar el volumen de las salidas Main (Principal) y Phones (Auriculares).

4. – / + : Pulse alguno de estos botones para

aumentar o disminuir el valor que se muestra en la pantalla.

5. Botón de clic: Pulse este botón para activar o

desactivar el metrónomo ("clics"). Para más información, consulte la sección Cómo usar el metrónomo (clic).

6. Botón de inicio/parada: Pulse este botón para iniciar o detener la reproducción de un patrón.

Para más información, consulte la sección Cómo tocar con acompañamiento de patrones.

7. Botón de patrón: Pulse este botón para entrar al modo de patrón. Pulse simultáneamente este

botón y el botón Tempo para usar el instructor de batería integrado. Para más información, consulte las secciones Cómo tocar con acompañamiento de patrones y Cómo usar el instructor de batería integrado.

8. Tempo: Pulse este botón para entrar al modo Tempo y use los botones – y + para ajustar el

tempo. Pulse simultáneamente este botón y el botón Pattern para usar el instructor de batería integraado. Para más información, consulte las secciones Cómo usar el metrónomo (clic) y Cómo usar el instructor de batería integrado.

9. Botones de 1-5/variación: Pulse cualquiera de estos botones para entrar al modo de kit y

seleccione un kit. Cuando usa el instructor de batería integrado, puede usar estos botones para seleccionar un ejercicio. Para más información, consulte las secciones Cómo usar los kits y Cómo usar el instructor de batería integrado. Panel trasero

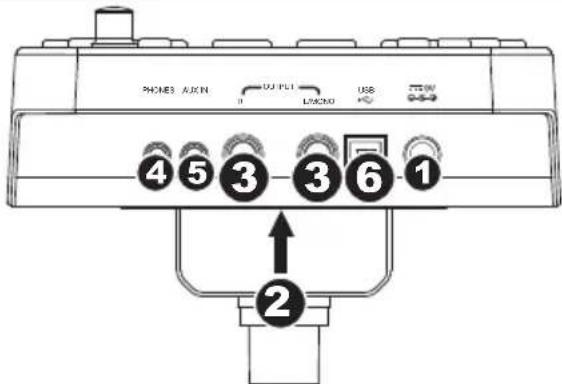

1. Conector hembra de alimentación: Use un

adaptador de alimentación (incluido, de 9 V, 500 mA, pin central positivo) para conectar este conector hembra al tomacorriente.

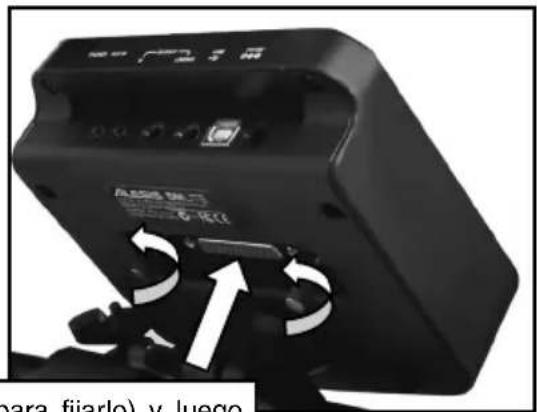

2. Conector del multicable: Conecte aquí su

multicable (incluido) y conecte los cables del multicable a los disparadores de su kit (pads de tambor, pads de platillos y pedales).

3. Salidas principales: Use cables mono

estándar de 1/4 pulg. (no incluidos) para conectar estas salidas a su monitor, amplificador o sistema de megafonía. Ajuste el volumen con la perilla Volume del panel superior.

4. Salida para auriculares: Conecte a esta salida auriculares estéreo estándar de 1/8 pulg. (no

incluidos). Ajuste el volumen con la perilla Volume del panel superior.

5. Entrada auxiliar: Use un cable estéreo de 1/8 pulg. (no incluido) para conectar a esta entrada

un dispositivo de audio externo (teléfono inteligente, reproductor de CD, etc.).

6. Puerto USB: Use un cable USB estándar (no incluido) para conectar su computadora este

puerto, permitiéndole enviar y recibir mensajes MIDI hacia y desde la misma. Para más información, consulte la sección Cómo usar MIDI. SLOW GOOD FAST

12345VARIATIONPATTERNVOLUMECOACHTEMPOSTART/STOPCLICKDRUM MODULE

Cómo usar el módulo Cómo usar los kits Cómo seleccionar un kit Para seleccionar uno de los 10 kits preprogramados del módulo, realice uno de los siguientes procedimientos:

• Con el botón Variation de encendido en rojo, pulse el botón 1, 2, 3, 4 o 5 para seleccionar el kit 1, 2, 3, 4 o 5 (respectivamente).

• Con el botón Variation de encendido en verde, pulse el botón 1, 2, 3, 4 o 5 para seleccionar el kit 6, 7, 8, 9 o 10 (respectivamente). El número del kit aparece en la pantalla. Una vez que haya seleccionado un kit, puede seleccionar otros repitiendo uno de los pasos precedentes o usando los botones – y +. Cómo ajustar los volúmenes de los kits Para ajustar el volumen de cada kit por separado:

1. Seleccione una de los siguientes procedimientos:

• Con el botón Variation de encendido en rojo, pulse dos veces el botón 1, 2, 3, 4 o 5 para seleccionar el kit 1, 2, 3, 4 o 5 (respectivamente).

• Con el botón Variation de encendido en verde, pulse dos veces el botón 1, 2, 3, 4 o 5 para seleccionar el kit 6, 7, 8, 9 o 10 (respectivamente).

2. La pantalla muestra una L ("nivel") y el nivel de volumen (00 – 32). Use

los botones – o + para ajustar el volumen del kit. (El nivel de volumen predeterminado es 28).

3. Espere 4 segundos. El módulo de batería guarda automáticamente el nuevo ajuste.

Cómo tocar con acompañamiento de patrones Cómo seleccionar y tocar un patrón Para seleccionar uno de los 30 patrones preprogramados:

1. Pulse el botón Pattern para entrar al modo de patrón. Se enciende el LED del

botón y aparece en la pantalla el número del patrón actual.

2. Use los botones – o + para seleccionar un patrón. (Puede mantener

pulsados los botones – o + para recorrer rápidamente la lista).

3. Pulse el botón Start/Stop para iniciar inmediatamente la reproducción del patrón.

4. ¡Toque con el acompañamiento del patrón!

5. Pulse el botón Start/Stop para detener inmediatamente la reproducción del

patrón. Cómo ajustar el volumen del patrón Para ajustar el volumen de cada patrón por separado:

1. Pulse dos veces el botón Pattern.

2. Aparece en la pantalla el nivel de volumen (00 – 32). Use los botones – o

+ para ajustar el nivel de volumen del patrón. (El nivel de volumen predeterminado es 25).

12345VARIATIONPATTERN12345VARIATIONSTART/STOPPATTERN14

Cómo usar el metrónomo (clic) Puede usar el metrónomo integrado ("clic") para ayudarle a mantener el tiempo cuando practica con el instructor de batería integrado o con patrones. Puede cambiar el tempo (velocidad), el volumen, el sonido y la firma de tiempo del metrónomo. Cómo activar y desactivar el metrónomo Para activar o desactivar el metrónomo, pulse el botón Click. Cómo ajustar el tempo del metrónomo Para ajustar el tempo (velocidad) del metrónomo:

1. Pulse el botón Tempo.

2. Aparece en la pantalla el tempo actual (30 – 280) en BPM ("beats por

minuto"). Use los botones – o + para ajustar el nuevo tempo.

3. Espere 4 segundos. El módulo de batería guarda automáticamente el

nuevo ajuste. Cómo ajustar el volumen del metrónomo Para ajustar el volumen del metrónomo:

1. Pulse dos veces el botón Click.

2. La pantalla muestra una L ("nivel") y el nivel de volumen (00 – 32).

Use los botones – o + para ajustar el volumen del metrónomo. (El nivel de volumen predeterminado es 25).

3. Espere 4 segundos. El módulo de batería guarda automáticamente el

nuevo ajuste. Cómo cambiar el sonido del metrónomo Para cambiar el sonido "clic" del metrónomo:

1. Pulse simultáneamente los botones Click y 1.

2. Aparece en la pantalla CL ("clic") y el número del sonido (CL1 – CL5).

Use los botones – o + para ajustar el sonido del metrónomo.

3. Espere 4 segundos. El módulo de batería guarda automáticamente el nuevo ajuste.

Cómo cambiar la firma de tiempo del metrónomo Para cambiar la firma de tiempo del metrónomo:

1. Pulse simultáneamente los botones Click y 2.

2. Aparece en la pantalla la firma de tiempo actual. Use los botones – o +

para seleccionar una firma de tiempo. 1/2, 2/2, 3/4, 4/4 o 6/8.

4 segundos. El módulo de batería guarda automáticamente el nuevo ajuste. CLICK TEMPO CLICKCLICK CLICK

Cómo cambiar el intervalo del metrónomo Para cambiar la división de notas (el valor de la nota que mide con cada clic) del metrónomo:

1. Pulse simultáneamente los botones Click y 3.

2. Aparece en la pantalla el intervalo actual. Use los botones – o + para

seleccionar un nuevo intervalo. 2 (blanca), 3 (tresillo), 4 (negra), 6 (seisillo), 8 (corchea), or 16 (semicorchea). (El valor predeterminado es 4).

3. Espere 4 segundos. El módulo de batería guarda automáticamente el nuevo

ajuste. Cómo usar el instructor de batería integrado El instructor de batería integrado contiene cinco ejercicios diferentes para ayudarle a desarrollar y mejorar el sentido de tiempo, precisión o fibra: Beat Check (Chequeo del beat), Gradual Up/Down (Arriba/abajo gradual), Rhythm Change Up (Cambio de ritmo ascendente), Follow Me (Sígame) y Drum Mute (Silencio de batería). Para usar el instructor de batería integrado, pulse simultáneamente los botones Pattern y Tempo. Luego, pulse el botón 1, 2, 3, 4 o 5 que corresponde al ejercicio que desea realizar. Aparece en la pantalla el ejercicio que seleccionó.

1. Chequeo del beat (bCH)

2. Arriba/abajo gradual (GUd)

3. Cambio ascendente de ritmo (C-U)

5. Silencio de batería (d-U)

Cómo usar el chequeo del beat Este ejercicio permite evaluar su sentido del tiempo y con qué precisión toca acompañado por el metrónomo. Para usar el chequeo del beat:

1. Pulse simultáneamente los botones Pattern y Tempo

y luego pulse el botón 1.

2. Ajuste la firma de tiempo y el intervalo del metrónomo (según se explica en la sección

Cómo usar el metrónomo (clic)).

3. Pulse el botón Start/Stop para comenzar.

4. Golpee los pads al ritmo del metrónomo. Los seis LED de los botones 1-5/Variation indican

cuán preciso ("a tiempo") va usted.

• Cuando está bien en el beat, se encienden los botones 3 y 4.

• Cuando está ligeramente fuera del beat, se encienden los botones 2 o 5.

• Cuando está fuera del beat, se enciende el botón 1 o Variation.

• Cuanto está completamente fuera del beat, no se enciende ningún botón.

5. Pulse el botón Start/Stop para parar.

Cómo usar el arriba/abajo gradual El ejercicio arriba/abajo gradual permite evaluar cuán rápidamente puede tocar mientras mantiene un tiempo preciso. Para usar el arriba/abajo gradual:

1. Pulse simultáneamente los botones Pattern y Tempo

y luego pulse el botón 2.

2. Ajuste la firma de tiempo y el intervalo del metrónomo

(según se explica en la sección Cómo usar el metrónomo (clic)).

4. Seleccione una de los siguientes procedimientos:

• Pulse el botón 1 para seleccionar el modo G-1. En este modo, el tempo disminuye o aumenta en 5 BPM cada 4 medidas, dependiendo de su precisión.

• Pulse el botón 2 para seleccionar el modo G-2. En este modo, el tempo disminuye o aumenta en 1 BPM cada medida. (El tempo inicial es el ajuste de su metrónomo en ese momento).

5. Golpee los pads al ritmo del metrónomo. Los seis LED de los botones 1-5/Variación indican

cuán preciso ("a tiempo") va usted.

• Cuando está bien en el beat, se encienden los botones 3 y 4.

• Cuando está ligeramente fuera del beat, se encienden los botones 2 y 5.

• Cuando está fuera del beat, se enciende el botón 1 o Variation.

• Cuanto está completamente fuera del beat, no se enciende ningún botón.

6. Pulse el botón Start/Stop para parar.

Cómo usar el cambio ascendente de ritmo El ejercicio de cambio ascendente de ritmo le ayuda a practicar el cambio de ritmos mientras mantiene al mismo tiempo un tiempo preciso. Para usar el cambio ascendente de ritmo:

1. Pulse simultáneamente los botones Pattern y Tempo

y luego pulse el botón 3.

2. Pulse el botón Start/Stop.

3. Pulse el botón 1, 2 o 3 o use los botones – y + para seleccionar una progresión rítmica,

como se muestra a continuación: P-1: P-2: P-3:

4. Pulse el botón Start/Stop para comenzar.

5. Golpee los pads al ritmo que seleccionó (arriba) y en sincronismo con el metrónomo (el tempo

inicial es el ajuste de su metrónomo de ese momento). Los seis LED de los botones 1- 5/Variation indican cuán preciso ("a tiempo") va usted:

• Cuando está bien en el beat, se encienden los botones 3 y 4.

• Cuando está ligeramente fuera del beat, se encienden los botones 2 y 5.

• Cuando está fuera del beat, se enciende el botón 1 o Variation.

• Cuanto está completamente fuera del beat, no se enciende ningún botón. Pulse el botón Start/Stop para parar. Aparece en la pantalla su puntaje:

Cómo usar el "sígueme" El ejercicio "Sígueme" le ayuda a practicar la identificación de distintos tambores por su sonido y a memorizar los ritmos de batería que usan el kit de batería completo. En ejercicio, se repite un loop de tambor que alterna entre (1) el patrón de batería propiamente dicho y (2) una pista del metrónomo de la misma longitud durante la cual usted mismo toca el patrón de batería. Para usar "Sígueme":

1. Pulse simultáneamente los botones Pattern y

Tempo y luego pulse el botón 4.

2. Pulse el botón Start/Stop.

3. Use los botones – y + para seleccionar el patrón de batería con el

4. Pulse el botón Start/Stop para comenzar.

5. Cuando oiga el patrón de batería, trate de

aprender qué pads se están tocando y cuándo. Durante la pista de metrónomo que sigue, toque el mismo patrón de batería al ritmo del metrónomo. Para referencia, aparece en la pantalla el beat actual. Los seis LED de los botones 1-5/Variation indican cuán preciso va usted.

6. Pulse el botón Start/Stop para parar.

Como usar el silencio de batería El ejercicio de silencio de batería le permite silenciar ciertas partes de los diversos patrones de batería para que pueda tocar libremente y crear sus propias partes sobre el resto del patrón de batería. Para usar el silencio de batería:

1. Pulse simultáneamente los botones Pattern y

Tempo y luego pulse el botón 5.

2. Pulse el botón Start/Stop.

3. Use los botones – y + para seleccionar el patrón de batería con el

4. Pulse uno o varios de los botones 1-5/Variation para seleccionar

el o los sonidos que desea silenciar:

• 5: Platillos crash y ride

• Variación: Percusión

5. Pulse el botón Start/Stop para comenzar.

6. Toque libremente acompañado por el patrón de batería que oye. El patrón de batería no

incluye los sonidos que silenció en el paso 4, permitiéndole crear su parte propia.

7. Pulse el botón Start/Stop para parar.

Apagado automático Para ahorrar energía, el módulo de batería se apaga automáticamente después de 30 minutos de inactividad. Si no necesita esta función, inhíbala apagando el módulo de batería y manteniendo pulsado luego el botón Start/Stop mientras lo vuelve a encender. Aparece PoF en la pantalla para confirmar que la función está desactivada. Nota: Después de apagar el módulo, esta función se habilita nuevamente. Repita el procedimiento precedente para inhibirla cada vez que encienda el módulo. PATTERNCOACHTEMPO

Cómo usar MIDI Acerca de MIDI MIDI (Interfaz digital de instrumentos musicales) es una manera estándar en que ciertos dispositivos musicales se pueden comunicar entre sí. Cuando se conectan dos dispositivos MIDI, pueden enviar y recibir "mensajes", "datos" o "información" ya sea por un cable MIDI de 5 pines o un cable USB estándar (dependiendo de los puertos disponibles de los dispositivos). En el caso del módulo DM Lite, usted puede conectar su puerto USB al puerto USB de su computadora por un cable USB estándar (que se vende por separado). Todos los mensajes MIDI viajan hacia y desde su computadora por esta conexión. Esto le permite hacer una de dos cosas:

• Usar un kit de batería electrónica conectado al módulo de batería para disparar sonidos en un dispositivo MIDI externo (por ejemplo un secuenciador, su computadora si usa software que puede recibir notas MIDI, etc.). Consulte Cómo disparar sonidos en un dispositivo MIDI externo más adelante en esta sección.

• Usar un dispositivo MIDI externo para reproducir sonidos en el módulo de batería. Consulte Cómo usar el módulo de batería como módulo de sonido más adelante en esta sección. Cómo disparar sonidos en un dispositivo MIDI externo PHONESOUTPUTAUX IN USB L/MONO MIDI INVOL MIDI OUT R L R L USB

1. Usando un cable USB estándar (no incluido), conecte el puerto USB del módulo de batería a un puerto

USB de su computadora.

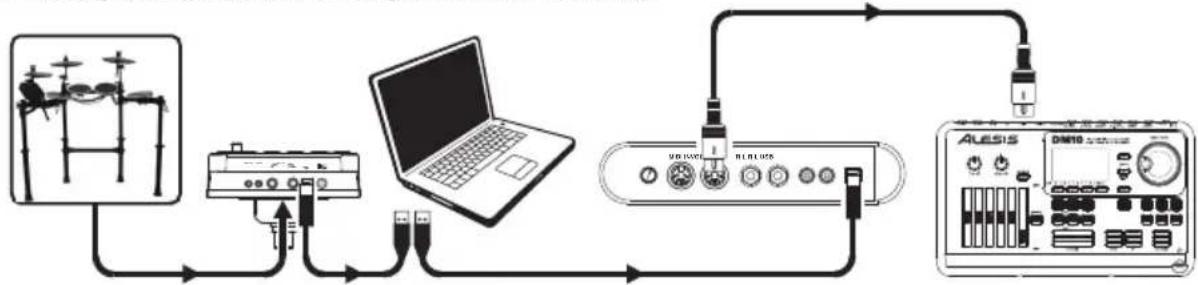

2. Si está disparando sonidos en software, salte al paso siguiente.

Si está disparando sonidos en un dispositivo MIDI externo, asegúrese de que el dispositivo esté conectado a su computadora (ya sea directamente por USB o por medio de una interfaz USB-MIDI).

3. Fije la pista activa de su software MIDI, secuenciador, etc., al canal 10 y empiece a grabar.

4. Toque con su kit de batería electrónica. La información MIDI se envía a su computadora,

secuenciador, etc. Consulte en la sección Disparo de notas MIDI del Apéndice de este manual una lista de las notas MIDI enviadas por cada disparador.

5. Detenga la grabación.

Cómo usar el módulo de batería como módulo de sonido PHONESOUTPUTAUX IN USB L/MONOR MIDI INVOL MIDI OUT R L R L USB

1. Usando un cable USB estándar (no incluido), conecte el puerto USB del módulo de batería a un puerto

USB de su computadora.

2. Si está usando software para reproducir los sonidos del módulo de batería, salte al paso

siguiente. Si está usando un dispositivo MIDI externo para reproducir los sonidos del módulo de batería, asegúrese de que el dispositivo esté conectado a su computadora (ya sea directamente por USB o por medio de una interfaz USB-MIDI).

3. Fije la pista activa de su software MIDI, secuenciador, etc., al canal deseado (1 a 16).

Nota: El canal 10 del módulo de batería está reservado para los sonidos de batería.

4. Reproduzca con su secuenciador u otro dispositivo externo para oír los sonidos internos del módulo de

5. Consulte en las secciones Preprogramaciones y MIDI general (GM) del Apéndice de este manual

las listas de los sonidos disponibles.19
