MANUAL DE USUARIO HW 500 Touch CASO

39.5 Requisitos que debe reunir el lugar de montaje .......................................... 69

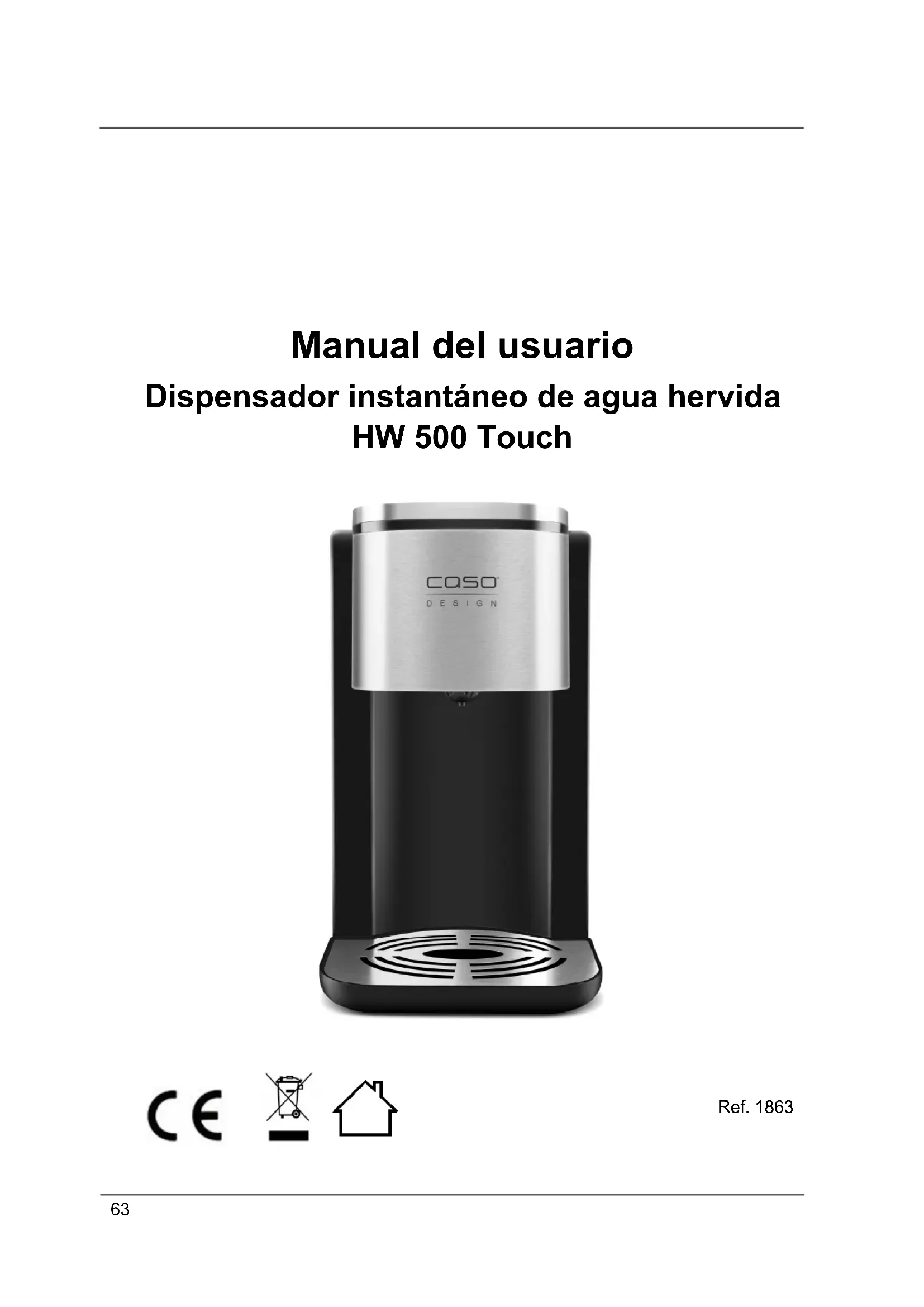

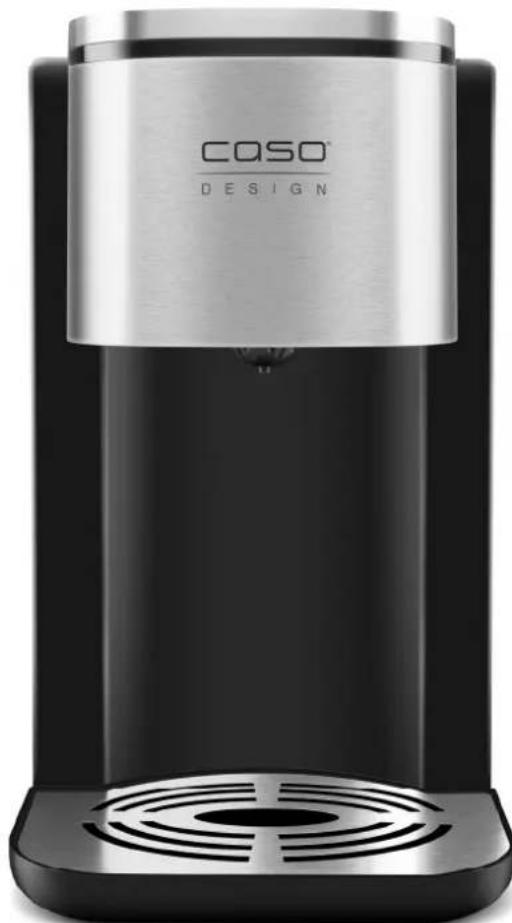

Manual del usuario Dispensador instantáneo de agua hervida HW 500 Touch Ref. 186364 37 Manual del usuario

Lea atentamente la información contenida en este manual para familiarizarse rápidamente con el aparato y poder utilizar sus funciones en toda su capacidad. Su tostador le servirá durante muchos años si lo trata y conserva adecuadamente. Le deseamos una gran satisfacción durante el uso.

37.2 Información acerca de este manual

El manual de instrucciones forma parte integrante del aparato y le proporciona instrucciones importantes para la puesta en marcha, la seguridad, el uso previsto y la conservación del aparato. El manual del usuario debe guardarse siempre a mano, cerca del aparato. Debe ser leído y utilizado por la persona encargada de: ● la puesta en marcha, ● operación, ● resolución de fallos y/o ● limpieza del aparato. Guarde este manual de instrucciones en un lugar seguro y facilítelo a las terceras personas que vayan a utilizarlo en el futuro.

En el presente manual se utilizan las siguientes advertencias: Peligro Una advertencia de este nivel de peligro designa una situación peligrosa. Si la situación peligrosa no se evita, puede causar la muerte o lesiones graves. ► Siga las instrucciones que indica esta advertencia para evitar el peligro de muerte o de lesiones graves a personas. Advertencia Una advertencia de este nivel de peligro designa una posible situación peligrosa. Si la situación de peligro no se evita, puede conducir a lesiones graves. ► Siga las instrucciones que indica esta advertencia para evitar lesiones a personas. Precaución Una advertencia de este nivel de peligro designa una posible situación peligrosa. Si la situación de peligro no se evita, puede conducir a lesiones de gravedad moderada a leve. ► Siga las instrucciones que indica esta advertencia para evitar lesiones a personas.

Nota Esta indicación designa información adicional que facilitará el manejo de la máquina.65

37.4 Limitación de responsabilidad

La información técnica contenida, datos e indicaciones contenidos en el presente manual para la instalación, operación y conservación se corresponden con los últimos avances técnicos en el momento de la impresión y se publican teniendo en cuenta nuestra experiencia y conocimientos hasta ese momento. Por este motivo no nos hacemos responsables de las indicaciones, ilustraciones o descripciones contenidas en el presente manual del usuario. El fabricante no se hace responsable de los daños causados por: desobedecimiento de las instrucciones uso indebido reparaciones indebidas modificaciones técnicas, modificaciones del aparato uso de piezas de repuesto no autorizadas No se recomienda realizar modificaciones en el aparato y no están cubiertas por la garantía. Las traducciones se realizan a nuestro buen saber y entender. No nos hacemos responsables de ningún error de traducción, incluso si la traducción hubiera sido realizada por nosotros o por orden nuestra. Por tanto, sólo el texto original en alemán tendrá carácter vinculante.

37.5 Derechos de autor (copyright)

Esta documentación está protegida por los derechos de autor. Braukmann GmbH se reserva todos los derechos, incluida la reproducción fotomecánica, la publicación y distribución mediante procedimientos especiales (p.ej. procesamiento de datos, soporte de datos y redes de datos), ya sea en su totalidad o en parte. Válido salvo errores de contenido y modificaciones técnicas 38 Seguridad En este capítulo obtendrá importantes instrucciones de seguridad sobre la manipulación del aparato. Este aparato cumple la normativa de seguridad vigente. No obstante, el uso indebido puede causar lesiones a personas y daños materiales.

Este aparato (incluye filtro de agua) está previsto únicamente para el uso doméstico para cocinar el agua potable. Este aparato ha sido diseñado para su uso doméstico o para usos similares, como por ejemplo, en cocinas para empleados de tiendas, oficinas u otros ámbitos comerciales, en explotaciones agrícolas, por clientes de hoteles, moteles u otras instalaciones residenciales, en pensiones con desayuno. Cualquier otro uso no se adecúa a su uso original. Cualquier otro uso distinto al aquí previsto se considera un uso indebido del aparato. Advertencia Peligro ante el uso no conforme a lo previsto. El uso indebido del aparato o cualquier uso distinto al uso previsto puede entrañar peligro. ► Utilice el aparato exclusivamente para su uso previsto ► Los procedimientos descritos en el manual de instrucciones deben obedecerse. Queda excluida cualquier reclamación de garantía debido a daños derivados del uso no conforme a lo previsto. La responsabilidad recae exclusivamente en el usuario.66

38.2 Instrucciones generales de seguridad

Nota Para una manipulación segura del aparato, observe las siguientes instrucciones generales de seguridad: ► Lea todas las instrucciones cuidadosamente. ► Este aparato puede ser utilizado por niños de a partir de 8 años si estos reciben la supervisión correspondiente o reciben instrucciones sobre el uso seguro del aparato y los peligros resultantes de ello. ► La limpieza y mantenimiento del usuario no deben ser realizados por niños, a menos que estos tengan 8 o más años de edad y lleven a cabo dicho uso bajo supervisión de un adulto. Los niños no deben jugar con el aparato. ► El aparato y su cable de alimentación deben mantenerse fuera del alcance de los niños menores de 8 años. ► El aparato puede utilizarse poe personas con merma en sus capacidades físicas, sensoriales o mentales o falta de experiencia o conocimientos si lo hacen bajo supervisión o se les instruye previamente del uso seguro del aparato y comprenden los peligros resultantes. ► La reparación del aparato sólo debe ser realizada por el servicio técnico autorizado por el fabricante. De lo contrario, la garantía quedará anulada en caso de sufrir daños. Las reparaciones incorrectas pueden causar riesgos significativos para el usuario. ► Los componentes defectuosos solo deben ser sustituidos por piezas de repuesto originales. Sólo en este tipo de componentes se asegura el cumplimiento de los requisitos de seguridad. ► Tire del enchufe de alimentación de la toma de corriente cuando la unidad no esté en uso y antes de limpiarla.67 Nota ► No utilice en ningún dispositivo un cable o enchufe dañado o después de notificaciones de mal funcionamiento o daños. Lleve el aparato defectuoso al centro de servicio autorizado más cercano para su revisión, reparación o ajuste. ► El uso de piezas y accesorios no recomendados por el fabricante puede causar lesiones. ► No utilizar al aire libre. ► No permita que el cable cuelgue sobre superficies calientes y del borde de una mesa. ► No utilizar en o cerca de una hornilla de gas o eléctrica o en un horno caliente. ► Tenga cuidado al utilizer el aparato. No lo sitúe en el borde de una mesa o encimera para evitar una possible caída. Esto dañaría el aparato. ► Utilice el equipo únicamente para el uso previsto. ► GUARDE ESTAS INSTRUCCIONES.

38.3 Peligro de quemaduras

Advertencia El agua calentada en este aparato y el propio aparato pueden calentarse mucho. Tenga en cuenta las siguientes advertencias de seguridad para evitar quemaduras a usted o a personas a su alrededor: ► El aparato se calienta cuando se hierve agua. ► No toque la superficie caliente ni la salida de agua mientras el aparato está en funcionamiento. ¡Peligro de escaldamiento! ► Abra lentamente la tapa del depósito de agua para evitar escaldarse por el vapor que sale. ► Compruebe siempre la temperatura del agua antes de beberla. ► Preste atención al vapor de agua caliente que se forma durante el proceso de hervido. Peligro de quemaduras!68 Advertencia ► Evite el peligro de sufrir quemaduras. Compruebe la temperatura del alimento antes de dárselo al bebé. Esto puede comprobarse fácilmente con la mano.

38.4 Peligro de electrocución

Peligro Peligro de muerte por electrocución El contacto con cables o componentes energizados implica peligro de muerte. Tener en cuenta las precauciones indicadas, a fin de evitar peligro de electrocución: ► La carcasa (contiene el motor), el cable y/o el enchufe jamás deberán entrar en contacto con el agua para evitar electrocuciones. ► El aparato no puede utilizarse si el cable de alimentación o el enchufe presentan daños, si no funciona correctamente o se ha caído y sufrido daños. Si el cable de alimentación o el enchufe resultan dañados, éstos deben ser sustituidos por el fabricante o su distribuidor, con el fin de evitar daños. ► Nunca abra la carcasa del aparato. Si toca cualquier conexión energizada y cambia la disposición del cableado eléctrico o el diseño mecánico existe peligro de electrocución. Además, pueden producirse fallos de funcionamiento en el aparato. 39 Puesta en marcha Este capítulo incluye algunos consejos importantes acerca de la puesta en marcha del aparato. Observe dichos consejos para evitar peligros y daños.

39.1 Instrucciones de seguridad

Advertencia ► Los materiales de embalaje no deben utilizarse como juguetes. Peligro de asfixia.69

39.2 Ámbito de suministro e inspección de transporte

El hervidor de agua incluye los siguientes componentes de fábrica: ● Dispensador instantáneo de agua hervida ● Manual del usuario ● Filtro de agua Nota ► Verifique la integridad del suministro y revíselo para detectar daños visibles. ► Si detectara cualquier falta o daños en el suministro debidos a un embalaje defectuoso o al transporte debe informar de inmediato al transportista, a la aseguradora y al proveedor.

Para desembalar el aparato, sáquelo de la caja y retire el material de embalaje.

39.4 Eliminación del embalaje

El embalaje protege al aparato frente a daños ocasionados por el transporte. Los materiales de embalaje han sido seleccionados con una filosofía respetuosa con el medio ambiente e idónea a efectos de una correcta eliminación y, por tanto, son reciclables. La devolución del embalaje al ciclo de material ahorra materia prima y reduce la generación de residuos. Por tanto, deposite los materiales de embalaje que no necesite en los puntos de recogida "punto verde”. Nota ► Si fuera posible, conserve el embalaje original durante el periodo de garantía para poder embalar el aparato adecuadamente en caso de que requiera hacer uso de la garantía.

39.5 Requisitos que debe reunir el lugar de montaje

Para garantizar el funcionamiento seguro y correcto del aparato, el lugar de colocación debe cumplir los siguientes requisitos: El aparato debe colocarse sobre una superficie sólida, plana, horizontal con suficiente capacidad portante para el aparato. Coloque la máquina sobre una superficie impermeable. No utilice el aparato en exteriores. No ponga en marcha el aparato cuando esté cerca de gas caliente o un horno. Elija el montaje de manera que los niños no puedan obtener en el dispositivo. El dispositivo no está diseñado para ser instalado en una pared o en un armario. No instale la unidad en un entorno cálido, húmedo o muy húmedo o cerca de materiales combustibles. La toma de alimentación debe estar fácilmente accesible para poder desconectar el cable de alimentación rápidamente, si fuera preciso. La colocación y montaje del presente aparato en lugares no estacionarios (p.ej. barcos) debe ser realizado por personal técnico autorizado, con el fin de asegurar el cumplimiento de los requisitos para el uso seguro de este aparato.70

39.6 Conexión eléctrica

Para que el aparato funcione con seguridad y correctamente debe observar las siguientes indicaciones al establecer la conexión eléctrica: Antes de conectar el aparato, compare los datos de conexión (tensión y frecuencia) de la placa de especificaciones con las de la red eléctrica doméstica. Estos datos deben coincidir para evitar daños en el aparato. En caso de duda, consulte a su servicio técnico eléctrico. La conexión del aparato a la red eléctrica debe realizarse mediante un cable alargador arrollado, de 3 metros de longitud como máximo y una sección recta de 1,5 mm². El uso de regletas de conexiones o ladrones con varias tomas está prohibido, por el peligro de incendio. Asegúrese de que el cable de alimentación no resulta dañado y que no se tiende bajo el horno ni sobre superficies calientes o de bordes afilados. La toma de alimentación debe estar provista de un fusible protector de 16A. La seguridad eléctrica del aparato solo se asegurará si se conecta un sistema de protección frente a sobrecargas. En caso de duda, avise al electricista autorizado para que revise la instalación doméstica. El fabricante no se hace responsable de los daños ocasionados por falta de protección o protección interrumpida.

39.7 Protección contra el sobrecalentamiento & reset

Este aparato está equipado con una protección de sobrecalentamiento. Cuando la temperatura del aparato supera el límite crítico establecido, el aparato corta la alimentación eléctrica por motivos de seguridad. La unidad se puede reactivar pulsando el botón reset (1). Desconecte el enchufe de alimentación antes de resetear. Si el aparato aún siguiera emitiendo agua fría, pulse el botón Reset. Utilice la llave de reset adjunta para el botón de reset. 40 Estructura y funciones Este capítulo incluye algunos consejos importantes acerca de la estructura y el funcionamiento del aparato.

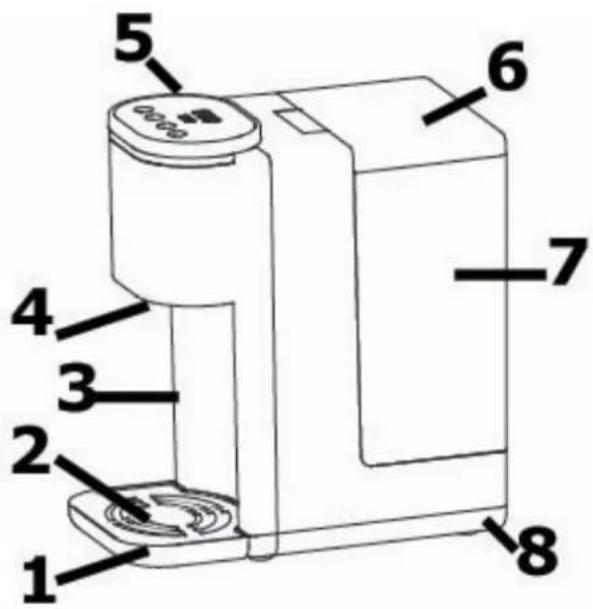

Advertencia ► Símbolo de advertencia: vapor caliente. ► Atención: puede salir aire caliente del aparato. Precaución: peligro de sufrir quemaduras.71 1 bandeja de goteo 2 rejilla de goteo 3 aparato principal 4 conducto de salida aqua 5 panel de instrucciones 6 tapa del depósito de agua 7 depósito de agua 8 base Nota ► Tenga presente que el agua dispensada (a cualquier ajuste de temperatura) no se hierve previamente. Por tanto, recomendamos, sobre todo en caso de preparar papilla para bebés, hervir el agua previamente, dejarla enfriar a temperatura ambiente y luego llenar el depósito de agua del aparato.

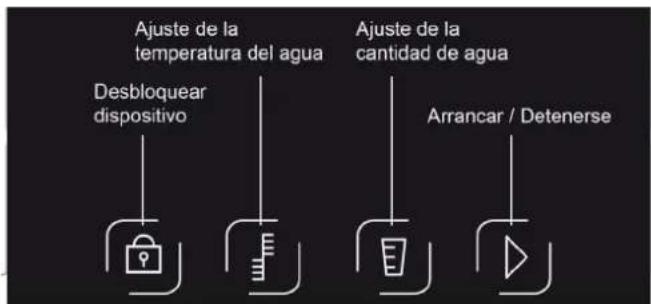

Resione la tecla durante aprox. 3 segundos para desbloquear el aparato. El aparato se apaga automáticamente después de aprox. 10-15 segundos sin ser usado. Pulse el botón de nuevo para desbloquear el dispositivo de nuevo Seleccione la temperatura deseada: 000 (temperatura normal del agua), 45, 55°C, 65°C, 75°C, 85°C, 100°C Seleccione la cantidad de agua: 100ml, 200ml, 300ml, 000 (flujo continuo de agua) Encendido y apagado del aparato

40.3 Placa de especificaciones

La placa de especificaciones con los datos de conexión y de potencia se encuentra en la parte trasera del aparato.72 41 Operación y funcionamiento Este capítulo incluye algunos consejos importantes acerca de la operación y el funcionamiento del aparato. Observe dichos consejos para evitar peligros y daños. Advertencia ► No deje el aparato sin vigilancia durante el funcionamiento para poder reaccionar rápidamente ante los peligros.

41.1 Antes del primer uso

41.1.1 Preparación del filtro de agua

1. Retire los envases del filtro de agua. Partículas de carbón negro de residuos de baja

podrían ser encontrados en el envase o en el filtro. Esto es normal . Estas partículas son inofensivas y se enjuagan durante el uso.

2. Remoje el borde del filtro de agua 10 min. en el agua .

3. Enjuague a fondo el filtro de agua con agua corriente.

4. El filtro está ahora listo para su uso.

Nota ► La vida útil del filtro es de aproximadamente 4-6 semanas de uso normal ( alrededor de 150 litros de filtros de agua de total) . ► Almacene el filtro de agua de repuesto en un lugar fresco , lejos de la luz solar y de fuentes de calor externas.

41.1.2 Preparación del aparato

1. Colocar el aparato sin bandeja de goteo y sin filtro de agua.

2. Llenar el depósito hasta la marca MAX.

3. Colocar el recipiente bajo la boca, de forma que pueda recibir todo el contenido del

4. A un ajuste de temperatura 000 y flujo de agua continuo del aparato, verter unos 300 ml

5. Ajustar el aparato a una temperatura de 100 °C con un flujo de agua continuo y verter

6. Cuando el aparato muestre la indicación Lo (depósito vacío), habrá finalizado el

7. A continuación, ya puede colocar el filtro en el aparato y llenarlo de agua del grifo.

8. El aparato está listo para el funcionamiento.

1. Llene con agua el depósito de agua y puede retirarlo para ello.

2. . Sitúe su taza o recipiente similar sobre la bandeja de goteo, debajo

del conducto de salida del agua.

3. Presione durante 3-5 segundos. y se iluminarán.73

4. Pulse para seleccionar la temperatura deseada y pulse para elegir la cantidad

5. Pulse para encender el aparato. La cantidad de agua seleccionada saldrá por el

conducto de salida. Pulse para interrumpir el flujo de agua. El aparato se parará inmediatamente.

6. Si desea una mayor cantidad de agua, repita las instrucciones indicadas arriba.

Nota ► Las pausas prolongadas pueden causar la formación de depósitos de cal, a pesar de la presencia del filtro. Sí esto sucediera, enjuague el aparato con 100 ml de agua a 100 °C. ► El aparato dispone de una función de memoria que está activa mientras se encuentre enchufado. Esta función recuerda la última configuración de cantidad y temperatura del agua seleccionada. Una vez desconectado el enchufe de la toma de corriente, la configuración previa no se recuerda. ► La temperatura ambiente que cambia todos los días afecta a la cantidad de agua. Esto puede ser de hasta + - 15 % variar.

41.2.1 Retirar el agua de la bandeja de goteo

1. Cuando la bandeja de goteo esté llena, coja el mango con

una mano y la bandeja con la otra.

2. Eleve la bandeja ligeramente para sacarla.

3. Retire el agua de la bandeja e introdúzcala nuevamente en el

aparato. Asegúrese de que ha sido colocada correctamente.

41.2.2 Cambiar el filtro

1. Abra la tapa del depósito de agua (A) y retire el recipiente del

filtro (B) con el filtro (C).

2. Remoje el borde del nuevo filtro agua 10 min. en el agua .

3. Enjuague a fondo el nuevo filtro de agua con

4. Retire el filtro viejo y reemplazarlo con un

nuevo filtro (ver fig.). Para ello, extraiga el depósito del filtro y coloque el nuevo tirando de él desde abajo hacia abajo. A tapa del depósito de agua B depósitio del filtro C filtro de agua

41.2.3 Código de error Lo

Si la unidad se detiene , suena un pitido y en la pantalla el código de error Lo, esto significa que hay muy poco o nada de agua en el tanque de agua. Entonces, por favor rellene un agua bastante recta en el tanque de agua.74 42 Limpieza y conservación Este capítulo incluye algunos consejos importantes acerca de la limpieza y la conservación del aparato. Tenga presentes las instrucciones y daños por limpieza incorrecta del aparato y asegúrese de que el aparato funciona sin errores.

42.1 Instrucciones de seguridad

Precaución Tenga presentes las siguientes instrucciones de seguridad antes de comenzar a limpiar el aparato. ► Antes de limpiar el aparato, desconéctelo de la red de alimentación eléctrica y si no está siendo utilizado, desconéctelo de la toma igualmente. ► No sumerja el aparato, el cable ni el enchufe en agua ni otros líquidos ni los meta en el lavavajillas. ► No emplee objetos cortantes como cepillos de metal u otros para la limpieza.

1. Antes de limpiar el aparato desconecte el enchufe de la toma de red y deje enfriar el

aceite hasta alcanzar la temperatura ambiente.

2. Para obtener un rendimiento óptimo, debe descalcificar el aparato al menos una vez al

mes. Si utilizara un filtro de agua CASO y lo recambiara periódicamente conforme a las indicaciones del apartado « Cambiar del filtro », no será necesario eliminar la cal.

3. Agregue algo de vinagre al agua y use el aparato (sin filtro de agua) tres veces. De esta

forma se desincrusta la cal. Seguidamente tire el agua utilizada.

4. Limpie el cuerpo del aparato. Límpielo únicamente utilizando un paño húmedo.

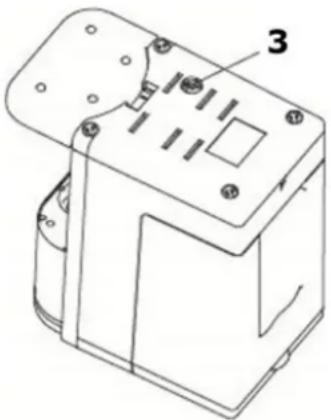

Tampón Tomar después de haber limpiado el aparato, el enchufe ( 3) fuera de eliminar el agua sucia. Inserte el tapón y luego de nuevo en la abertura. Asegúrese de que este esté correctamente conectada firmemente.

Si no usa el aparato regularmente, desconecte el enchufe, limpie el aparato y deposítelo en su embalaje original para proteger los compenentes eléctricos de la humedad u otros posibles daños. 43 Eliminación del aparato usado Los productos eléctricos y electrónicos usados contienen materiales reutilizables. No obstante, también contienen materiales nocivos, necesarios para su funcionamiento y seguridad. En la basura doméstica, o ante la manipulación indebida, puede ponerse en peligro la salud humana y el medio ambiente. Por tanto, no debe depositar su aparato usado en ningún caso junto con la basura doméstica.75 Nota ► Utilice el puesto de recogida más cercano para devolver y reciclar los aparatos electrónicos usados. Infórmese, si fuera preciso, en su ayuntamiento, en el servicio de recogida de basura o en su distribuidor. ► Guarde su aparato usado, protegido frente al acceso de los niños, para su eliminación. 44 Garantía Otorgamos para este producto, 24 meses de garantía a contar desde la fecha de venta por defectos de fabricación o de material. Su derecho legal de reclamación de garantía, de conformidad con el §439 ss. de la ley BGB-E alemana permanecen invariables. En la garantía no se incluyen daños resultantes de la manipulación o el uso indebidos, ni aquellos daños que impidan el correcto funcionamiento o disminuyan el valor del aparato en lo más mínimo. Además, no nos hacemos responsables en cuanto a la garantía en relación a los componentes desgastados, daños de transporte, siempre que no seamos responsables, así como daños no atribuibles a las reparaciones realizadas por nosotros. Este aparato es apto para el uso doméstico y sus características de diseño y potencia así lo confirman. Cualquier uso industrial o comercial restringe el derecho a garantía en la medida en que el aparato haya sido sometido a esfuerzo equivalente al uso doméstico. El aparato no está previsto para el uso industrial. En caso de reclamaciones legítimas, enviaremos el aparato defectuoso, a nuestra discreción, a reparar o a sustituir por un aparato sin defecto. Los defectos detectados deben notificarse en un plazo de 14 días a partir de la fecha de suministro. Queda excluida cualquier otra reclamación de garantía. Para hacer valer una declaración de garantía, antes de devolver el aparato (siempre con presentación del recibo de compra), póngase en contacto con nosotros. 45 Datos técnicos Denominación Dispensador instantáneo de agua hervida HW 500 Touch Nº de art. 1863 Conexión 220 V - 240 V, 50 Hz / 60 Hz Consumo de potencia 2200 W - 2600 W Volumen 2,2 L Dimensiones exteriores (An/H/P) 16 x 30 x 28 cm Peso neto 2345 g76
