Tipo de producto	Receptor HDMI / Extensor por cable Cat5
Marca	Tripp Lite
Modelo	B1261P1MUPOC
Tecnología	Power over Cable (PoC) integrada
Resolución máxima	1080p a 60 Hz (hasta 15,24 m) / 1080i a 60 Hz (hasta 30,48 m)
Distancia máxima	30,48 m (1080i) / 15,24 m (1080p)
Cable requerido	Cat5e/6/6a de hilos rígidos 24 AWG (recomendado serie N202)
Conectores	HDMI (integrado en transmisor y receptor), RJ45, USB Micro-B
Compatibilidad	3D, HDCP
Audio	Soporte de 7.1 canales (multicanal o PCM)
Alimentación	USB Micro-B (5V) en transmisor (obligatorio); puerto opcional en receptor para alimentación adicional
Dimensiones (receptor)	Muy compacto: conector HDMI integrado para ubicación discreta (dimensiones exactas no proporcionadas)
Peso	Ligero (no especificado)
Contenido del paquete	Transmisor, receptor, cable USB-A a Micro-B (0,30 m y 0,91 m), manual de usuario
Garantía	1 año limitada
Uso	Extensión HDMI para cine en casa, presentaciones, aplicaciones profesionales

Preguntas frecuentes - B1261P1MUPOC Tripp Lite

¿Cuál es la distancia máxima soportada por el B1261P1MUPOC?

La distancia máxima es de 30,48 m para una resolución 1080i (60 Hz) y de 15,24 m para 1080p (60 Hz), utilizando un cable Cat5e/6/6a de hilos rígidos 24 AWG.

¿Cómo alimentar el receptor?

El receptor se alimenta mediante la tecnología Power over Cable (PoC) a través del cable Cat5 desde el transmisor. Si es necesario, un puerto USB Micro-B adicional en el receptor permite alimentación externa mediante un cargador de pared o un puerto USB del monitor.

¿Puedo usar un cable Cat6 común?

Sí, un cable Cat5e/6/6a es compatible. Para un rendimiento óptimo, use un cable de hilos rígidos de 24 AWG (como la serie N202 de Tripp Lite). Los cables de hilos trenzados o de calibre superior reducen la distancia efectiva.

¿Qué hacer si no se muestra ninguna imagen después de la instalación?

Verifique que el transmisor esté bien alimentado mediante el cable USB Micro-B. Si la imagen sigue ausente, conecte el cable USB Micro-B suministrado al receptor para alimentación adicional. Reinicie la fuente HDMI y pruebe con una resolución más baja.

¿El producto es compatible con HDCP?

Sí, el B1261P1MUPOC es compatible con HDCP y admite la protección de contenidos digitales de alta definición.

¿Qué resolución puedo obtener con este extensor?

La resolución máxima es 1080p a 60 Hz en 15,24 m y 1080i a 60 Hz en 30,48 m. Para mejores resultados, reduzca la distancia si desea una resolución más alta.

¿Puedo conectar un monitor local además del receptor?

Sí, el transmisor tiene un puerto HDMI LOCAL que permite conectar un monitor adicional a la fuente, además de la pantalla remota.

¿El receptor necesita alimentación externa permanentemente?

No, en condiciones normales, la alimentación por PoC a través del cable Cat5 es suficiente. El puerto USB Micro-B del receptor solo es útil si la pantalla conectada requiere más potencia o si la imagen no se muestra.

¿Qué tipos de cables HDMI y RJ45 se recomiendan?

Para el enlace RJ45, use un cable Cat5e/6/6a de hilos rígidos 24 AWG (serie N202). Para HDMI, se recomiendan cables de alta velocidad (serie P568) para garantizar la calidad de la señal.

¿Cómo probar el cable Cat5 para asegurarse de que funcione?

Puede conectar el cable entre una computadora y una red para verificar que se establezca una conexión. Si el cable está defectuoso o dañado, reemplácelo.

MANUAL DE USUARIO B1261P1MUPOC Tripp Lite

Manual del Propietario

Juego Extensor HDMI sobre Cat5 con Energía por Cable (PoC)

Modelo: B126-1P1M-U-POC

English 1 • Français 17 • Русский 25

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support

Copyright © 2017 Tripp Lite. Todos los derechos reservados.

Características del Producto

• Extiende una señal 1080i hasta a 30.5 m [100 pies] de la fuente o una señal 1080p (60Hz) hasta a 15.24 m [50 pies] de la fuente
• La tecnología de Energía por Cable (PoC) alimenta al receptor sobre un cable Cat5e / 6 / 6a
• El puerto HDMI adicional en la unidad transmisora se conecta a un monitor local
• El cable HDMI incorporado del transmisor se conecta directamente a la fuente de HDMI
• La unidad receptora de ultra bajo perfil con conector HDMI incorporado se conecta directamente a la pantalla HDMI para una colocación discreta
• Compatible con HDCP y 3D
• Soporta audio de sonido envolvente de hasta 7.1 canales (Multi-canal o PCM)
• Conectar y usar—No requiere software ni controladores

Contenido del Empaque

• Unidad Transmisora
• Unidad Receptora
• Cable USB-A a USB Micro-B – 30.5 cm [1 pie]
• Cable USB-A a USB Micro-B – 0.91 m [3 pies]
• Manual del Propietario

Accesorios Opcionales

• Cables Patch Cat6 de Alambre Sólido 24 AWG Serie N202
• Cables HDMI de Alta Velocidad Serie P568

Instalación de Juego Extensor

Notas:

1. Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
2. Para conseguir la distancia y rendimiento máximos, use un cable Cat5e / 6 / 6a de alambre sólido 24 AWG. El uso de cable Cat5e / 6 trenzado o cable con un calibre (AWG) mayor a 24 AWG, resultará en una distancia de extensión menor. Un calibre mayor, como el 26 AWG, tiene una capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 serie N202 de Tripp Lite están hechos de alambre sólido 24 AWG.

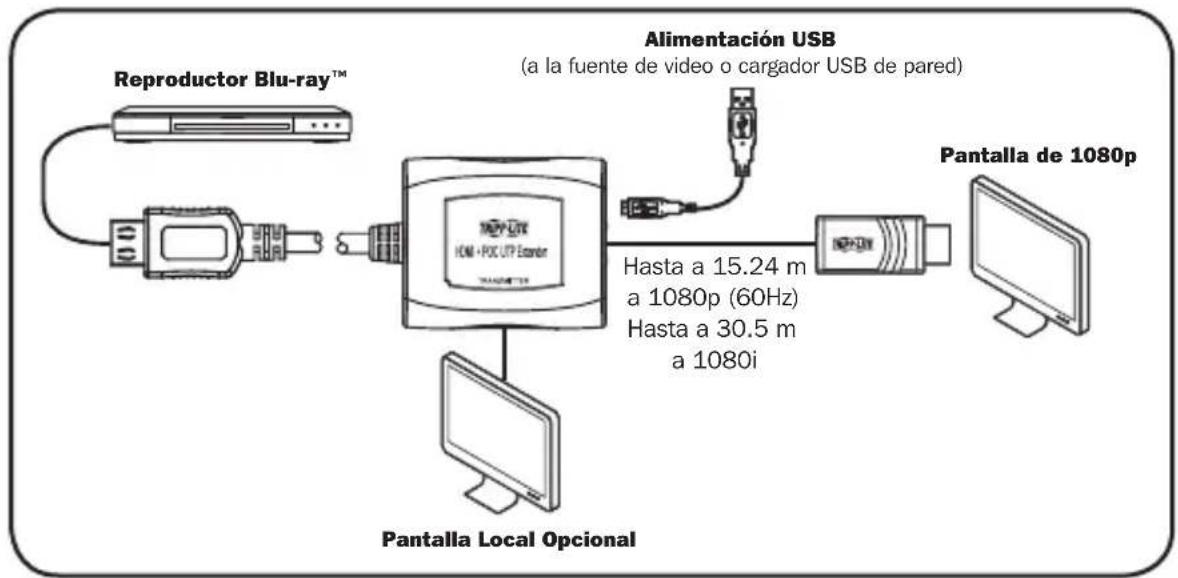


1. Asegúrese de que la fuente HDMI esté apagada
2. Conecte el conector HDMI incorporado de la unidad transmisora a la fuente HDMI.
3. Opcional: Conecte a un monitor local en el puerto LOCAL en la unidad transmisora.
4. Use el cable USB Micro-B incluido para conectar la unidad transmisora a un cargador USB de pared o un puerto USB de la fuente.

Instalación de Juego Extensor

1. Usando cable Cat5e / 6, conecte el puerto RJ45 de la unidad transmisora al puerto RJ45 de la unidad receptora. Los LEDs verdes del RJ45 en las unidades transmisora y receptora se iluminarán para indicar que las unidades reciben energía. El LED color naranja del RJ45 del receptor se ilumina cuando la unidad está conectada a un transmisor encendido.
2. Conecte el conector HDMI de la unidad receptora al puerto HDMI del monitor.
3. Encienda la fuente de HDMI. El LED RJ45 color naranja en la unidad transmisora se iluminará para indicar que se está recibiendo una señal desde la fuente.

Nota: El cable de alimentación de la unidad transmisora USB Micro-B proporciona energía suficiente para la mayoría de las pantallas. Sin embargo, en caso de que se necesite potencia adicional, se proporciona un puerto USB Micro-B en la unidad receptora. Si no aparece ninguna imagen después de seguir las instrucciones de instalación, utilice el cable USB Micro-B para conectar el receptor al puerto USB del monitor o un cargador USB de pared.

Solución de Problemas

Si no puede conseguir una imagen aceptable después de seguir las instrucciones de instalación, pruebe estos consejos para resolver problemas.

1. ¿El cable USB incluido conecta el puerto USB Micro-B de la unidad transmisora a una fuente de alimentación para la energía adicional? Para que el producto funcione correctamente, el puerto USB Micro-B de la unidad transmisora debe conectarse a un puerto USB de la fuente o un cargador USB de pared.

2. No aparece ninguna imagen después de seguir las instrucciones de instalación. El cable de alimentación de la unidad transmisora USB Micro-B proporciona energía suficiente para la mayoría de las pantallas. Sin embargo, en caso de que se necesite potencia adicional, se proporciona un puerto USB Micro-B en la unidad receptora. Si no aparece ninguna imagen después de seguir las instrucciones de instalación, utilice el cable USB Micro-B para conectar el receptor al puerto USB del monitor o un cargador USB de pared.

3. ¿Se apagó la alimentación de la fuente HDMI antes de la instalación? Si no, reiníciela.

4. ¿Qué resolución está tratando de obtener? Vea las secciones de Características del Producto e Instalación del Juego Extensor en este manual para obtener detalles sobre distancia y resolución máximas. Cuanto menor sea la distancia de extensión, cuanto mayor sea la resolución usted podrá obtener. Si no puede recibir una imagen aceptable, intente bajar la resolución del equipo de video o ajustar la frecuencia de actualización.

5. ¿Qué tipo de cableado utiliza? Cableado inferior puede resultar en un rendimiento deficiente. Es importante que los cables utilizados puedan soportar la resolución de video que está intentando alcanzar. Para conseguir la distancia y resolución máximas, debe usarse cable UTP de alambre sólido 24 AWG (como los cables Serie N202 de Tripp Lite).

Solución de Problemas

1. Pruebe sus cables para asegurarse de que funcionen

correctamente. Por ejemplo, conecte su cable Cat5e / 6 / 6a entre una computadora y una red para verificar que establece una conexión de red.

1. ¿Hay algún panel de conexiones u otros dispositivos instalados

entre las unidades transmisora y receptora? El Juego Extensor HDMI sobre Cat5 de Tripp Lite ha sido diseñado para conectarse directamente del transmisor al receptor mediante cable UTP. Mientras más puntos de conexión entre la fuente y los monitores remotos, se producirá la mayor probabilidad de degradación de la señal, causando rendimiento deficiente. Si un panel de conexiones u otro dispositivo se encuentra entre las unidades transmisora y receptora, deben eliminarse de la instalación.

1. ¿Está un divisor, switch u otro dispositivo instalado entre la fuente de video y el transmisor o entre los receptores y las

pantallas? El Juego Extensor HDMI sobre Cat5 de Tripp Lite ha sido diseñado para que el transmisor se conecte directamente con la fuente de video y para que el receptor se conecte directamente a la pantalla. Si un divisor, switch u otro dispositivo está entre la fuente de video y el transmisor o entre el receptor y la pantalla, se debe retirar éste de la instalación.

1. Compruebe el cableado para detectar cualquier daño que pueda haber ocurrido durante la instalación. Si un conector de cable se

afloja al jalarlo por techos y paredes o si el forro del cable está dañada, causando que los cables se expongan, no podrá lograr el máximo rendimiento.

1. ¿Están las unidades transmisora y receptora situadas en una

zona que las exponga a temperaturas elevadas? Si el producto se

sobrecalienta, no funcionará correctamente.

Garantía

Garantía limitada por 1 año

TRIPP LITE garantiza por un (1) año desde la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Garantía

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y sus reglamentos, cuando los clientes compran nuevos equipos eléctricos y electrónicos a Tripp Lite, tienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre productos similares (esto varía dependiendo del país)
• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta finalmente en desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda consecuentemente causar la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
