РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B1261P1MUPOC Tripp Lite

Руководство пользователя

Комплект ретранслятора HDMI-сигнала через кабель Cat5 с питанием по кабелю (PoC)

Модель: B126-1P1M-U-POC

English 1 • Español 9 • Français 17

TRIPP·LITE

Охраняется авторским правом © 2017 Tripp Lite. Перепечатка запрещается.

Характеристики продукта

• Ретранслирует сигнал стандарта 1080і на расстояние до 30 м от источника или сигнал стандарта 1080р (60 Гц) на расстояние до 15 м от источника
• Встроенная технология Power-over-Cable (PoC) обеспечивает питание приемных устройств по кабелю Cat5e/6/6a
• Дополнительный HDMI-порт передающего модуля подключается к локальному монитору
• Вмонтированный HDMI-кабель передатчика подключается непосредственно к источнику HDMI-сигнала
• Сверхнизкопрофильный приемный модуль со встроенным разъемом HDMI подключается непосредственно к устройству отображения HDMI-сигналов, что позволяет обеспечивать оптимальное размещение
• Соответствие требованиям стандартов HDCP и 3D
• Поддержка аудиосистем объемного звучания (многоканальных или ИКМ)
• Подключение по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов.

Содержимое упаковки

• Передающий модуль
- Приемный модуль
- Кабель с разъемами USB-A и USB Micro-B, длина 0,3 м
- Кабель с разъемами USB-A и USB Micro-B, длина 0,9 м
- Руководство пользователя

Опциональные комплектующие

• Соединительные кабели Cat6 серии N202 с одножильными проводами калибра 24 AWG
  • Высокоскоростные HDMI-кабели серии P568

Установка комплекта ретранслятора

Примечания:

1. Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
2. Для достижения максимальной дистанции и производительности необходимо использовать кабель Cat5e/6/6а с одножильными проводами калибра 24 AWG. Использование кабеля Cat5e/6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к сокращению длины ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.

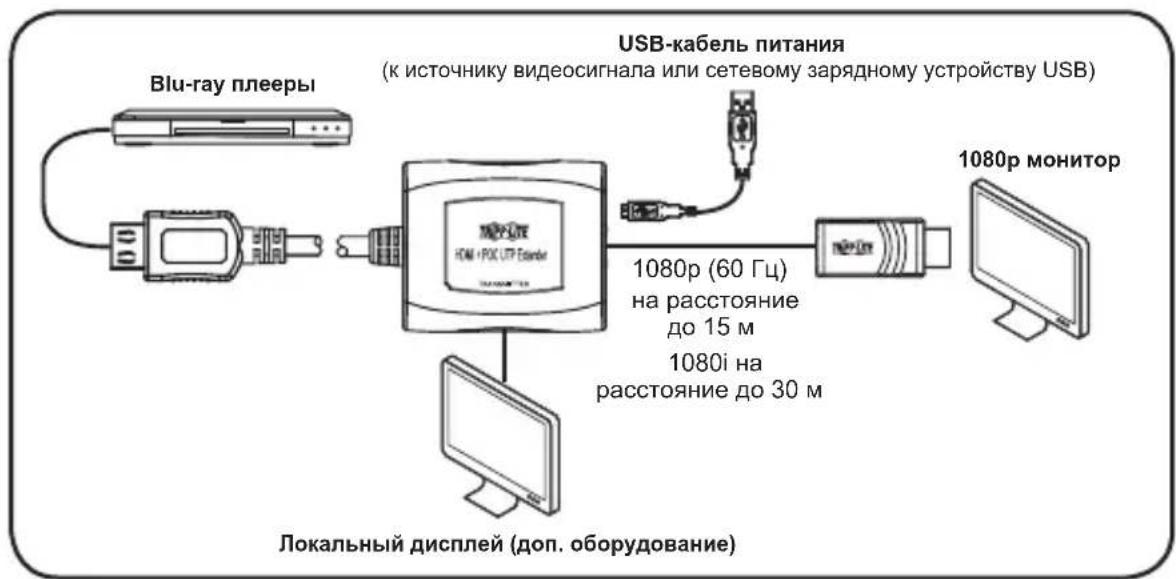


1. Убедитесь в том, что питание источника HDMI-сигнала отключено.
2. Подсоедините вмонтированный HDMI-разъем передающего модуля к источнику HDMI-сигнала.
3. Необязательно: подключите локальный монитор к порту LOCAL передающего модуля.
4. Подключите передающий модуль к USB-порту компьютера или USB-розетке с помощью кабеля с разъемами USB Micro-B, входящего в комплект.

Установка комплекта ретранслятора

1. Соедините порт RJ45 передающего модуля с портом RJ45 приемного модуля с помощью кабеля Cat5e/6. Наличие питания передающего и приемного модулей отображается их светодиодными индикаторами RJ45 зеленого цвета. Подключение приемного модуля к запитанному передатчику отображается светодиодным индикатором RJ45 оранжевого цвета.

2. Соедините разъем HDMI приемного модуля с HDMI-портом монитора.

3. Включите питание источника HDMI-сигнала. Получение сигнала от источника передающим модулем отображается светодиодным индикатором RJ45 оранжевого цвета.

Примечание. Кабель питания передающего модуля с разъемом USB Micro-B обеспечивает достаточное электропитание для большинства устройств отображения. Однако на случай потребности в дополнительном питании приемные модули оснащаются портом USB Micro-B. В случае отсутствия изображения после выполнения указаний по установке подключите приемник к USB-порту монитора или розетке USB при помощи кабеля с разъемами USB Micro-B, входящего в комплект.

Выявление и устранение неисправностей

Если выполнение указаний по установке не позволяет достичь приемлемого качества изображения, попробуйте воспользоваться приведенными ниже рекомендациями по выявлению и устранению неисправностей.

1. Используется ли входящий в комплект USB-кабель для подключения передающего модуля через порт USB Micro-B к источнику питания для обеспечения

дополнительного электропитания? Для обеспечения надлежащего функционирования изделия порт USB Micro-B передающего модуля должен быть подключен к USB-порту источника или сетевому зарядному устройству USB.

1. После выполнения указаний по установке изображение отсутствует. Кабель питания передающего модуля с разъемом USB Micro-B обеспечивает достаточное электропитание для большинства устройств отображения. Однако на случай потребности в дополнительном питании приемные модули оснащаются портом USB Micro-B. В случае отсутствия изображения после выполнения указаний по установке подключите приемник к USB-порту монитора или розетке USB при помощи кабеля с разъемами USB Micro-B, входящего в комплект.

2. Было ли отключено питание источника HDMI-сигнала перед началом установки?

Если нет, выполните его перезапуск.

1. Какого разрешения вы пытаетесь добиться? Подробнее о максимальных значениях дистанции и разрешения см. в разделах Функциональные возможности изделия и Установка комплекта ретрансляторов. Чем меньше длина ретрансляции, тем выше разрешение, которое вы сможете получить. В случае невозможности добиться приемлемого качества изображения попробуйте уменьшить видеоразрешение компьютера или отрегулировать частоту обновления.

2. Какого типа кабели вы используете? Использование ненадлежащих кабелей может привести к ухудшению рабочих характеристик. Необходимо использовать кабели, поддерживающие тот уровень видеоразрешения, который вы пытаетесь получить. Для достижения максимально возможных значений дистанции и разрешения необходимо использовать кабель типа UTP с одножильными проводами калибра 24 AWG (например, предлагаемые компанией Tripp Lite кабели серии N202).

3. Проверьте используемые кабели на предмет их надлежащего функционирования.

Например, подключите компьютер к сети при помощи кабеля Cat5e/6/6a с целью проверки того, обеспечивает ли он сетевое соединение.

Выявление и устранение неисправностей

1. Установлены ли какие либо коммутационные панели или другие устройства между передающим и приемным модулями? Выпускаемые компанией Tripp Lite ретрансляторы сигнала HDMI по кабелям Cat5 рассчитаны на прямое соединение передающего и приемного модулей через неэкранированный кабель типа "витая пара" (UTP). Чем больше точек соединения между источником и удаленными мониторами, тем выше вероятность снижения качества сигнала, вызывающего ухудшение рабочих характеристик. При наличии коммутационной панели или другого устройства между передающим и приемным модулями их необходимо исключить из состава установки.

2. Имеется ли разветвитель, коммутатор или какое-либо другое устройство между источником видеосигнала и передатчиком или между приемниками и устройствами отображения? Выпускаемые компанией Tripp Lite ретрансляторы сигнала HDMI по кабелям Cat5 рассчитаны на прямое подключение передающего модуля к источнику видеосигнала и прямое подключение приемников к устройству отображения. При наличии разветвителя, коммутатора или какого-либо другого устройства между источником видеосигнала и передатчиком или между приемниками и устройствами отображения их необходимо исключить из состава установки.

3. Проверьте кабели на предмет наличия повреждений, которые могли произойти в процессе установки. В случае разбалтывания кабельного разъема при протягивании кабеля через стены/потолки или повреждения кабельной оболочки, вызывающего оголение проводов, достижение максимальных рабочих характеристик не представляется возможным.

4. Не подвергаются ли передающий и/или приемный модули воздействию повышенных температур в тех местах, где они установлены? В случае перегрева изделие не может функционировать надлежащим образом.

Гарантийные обязательства

Ограниченная гарантия 1 год

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Гарантийные обязательства

Информация для клиентов компании Tripp Lite о соблюдении требований директивы EC об отходах электрического и электронного оборудования (WEEE)

Согласно директиве ЕС об отходах электрического и электронного оборудования (WEEE) и применимым нормам в случаях, когда покупатели приобретают новое электрическое и электронное оборудование компании Tripp Lite, они имеют право на следующее:

• Отправку старого оборудования, которое является эквивалентным по количеству и идентичным полученному новому оборудованию, на утилизацию (это условие может отличаться в зависимости от страны)
• Отправку нового оборудования обратно на утилизацию, когда оно в конечном итоге становится изношенным

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
