CHT1850LC - Cortasetos inalámbrico RYOBI - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO CHT1850LC RYOBI

MANUAL DE UTILIZACIÓN

I Es imprescindible que lea las instrucciones de este manual antes del montaje y de la puesta en servicio.

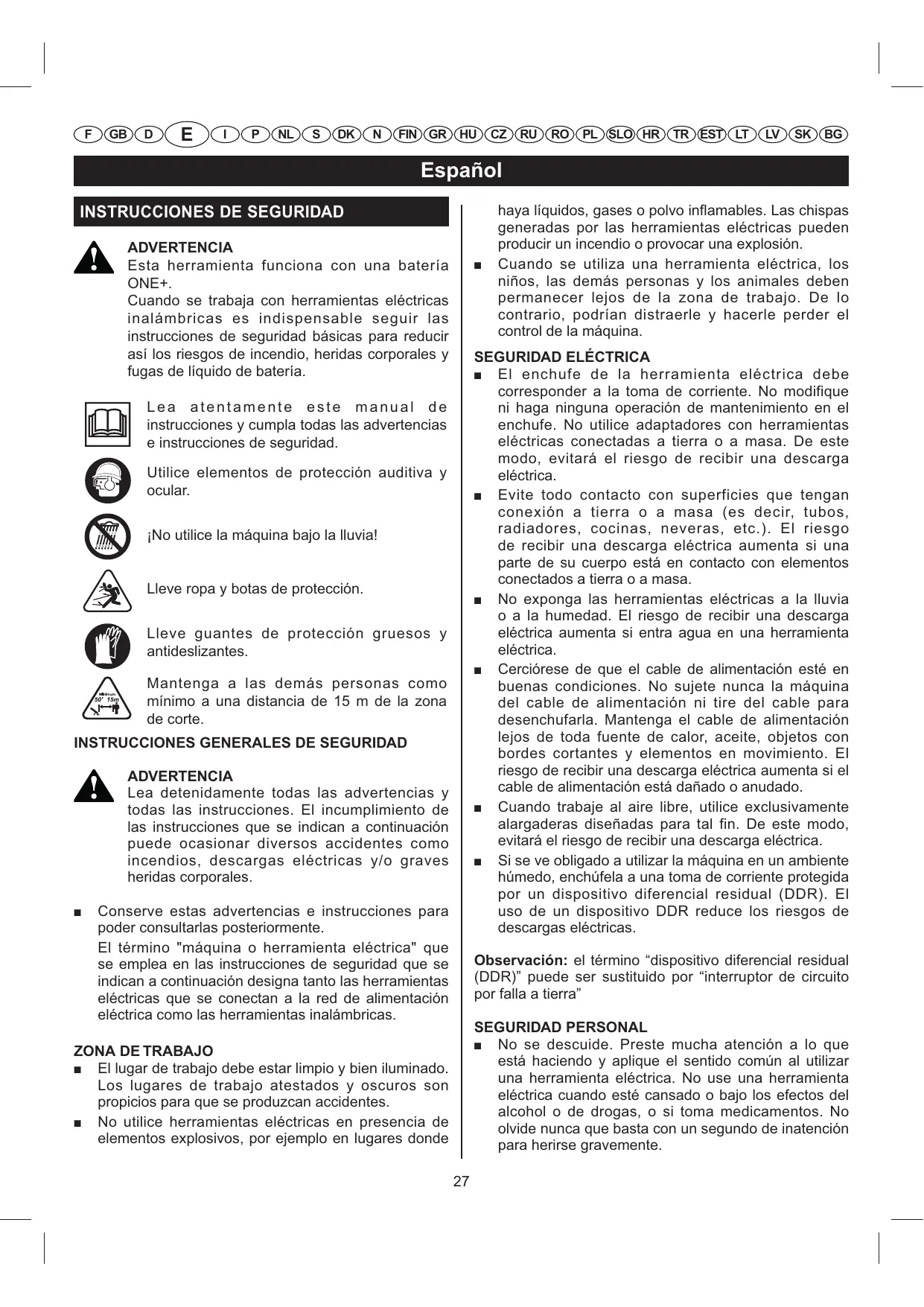

INSTRUCCIONES DE SEGURIDAD ADVERTENCIA Esta herramienta funciona con una batería ONE+. Cuando se trabaja con herramientas eléctricas inalámbricas es indispensable seguir las instrucciones de seguridad básicas para reducir así los riesgos de incendio, heridas corporales y fugas de líquido de batería.

Q SEGURIDAD ELÉCTRICA Q El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente. No modifique ni haga ninguna operación de mantenimiento en el enchufe. No utilice adaptadores con herramientas eléctricas conectadas a tierra o a masa. De este modo, evitará el riesgo de recibir una descarga eléctrica.

Q Evite todo contacto con superficies que tengan conexión a tierra o a masa (es decir, tubos, radiadores, cocinas, neveras, etc.). El riesgo de recibir una descarga eléctrica aumenta si una parte de su cuerpo está en contacto con elementos conectados a tierra o a masa. Q No exponga las herramientas eléctricas a la lluvia o a la humedad. El riesgo de recibir una descarga eléctrica aumenta si entra agua en una herramienta eléctrica. Q Cerciórese de que el cable de alimentación esté en buenas condiciones. No sujete nunca la máquina del cable de alimentación ni tire del cable para desenchufarla. Mantenga el cable de alimentación lejos de toda fuente de calor, aceite, objetos con bordes cortantes y elementos en movimiento. El riesgo de recibir una descarga eléctrica aumenta si el cable de alimentación está dañado o anudado. Q Cuando trabaje al aire libre, utilice exclusivamente alargaderas diseñadas para tal fin. De este modo, evitará el riesgo de recibir una descarga eléctrica. Q Si se ve obligado a utilizar la máquina en un ambiente húmedo, enchúfela a una toma de corriente protegida por un dispositivo diferencial residual (DDR). El uso de un dispositivo DDR reduce los riesgos de descargas eléctricas.

Lea atentamente este manual de instrucciones y cumpla todas las advertencias e instrucciones de seguridad.

Utilice elementos de protección auditiva y ocular. ¡No utilice la máquina bajo la lluvia!

Lleve ropa y botas de protección.

Lleve guantes de protección gruesos y antideslizantes. Mantenga a las demás personas como mínimo a una distancia de 15 m de la zona de corte. INSTRUCCIONES GENERALES DE SEGURIDAD ADVERTENCIA Lea detenidamente todas las advertencias y todas las instrucciones. El incumplimiento de las instrucciones que se indican a continuación puede ocasionar diversos accidentes como incendios, descargas eléctricas y/o graves heridas corporales. Q

haya líquidos, gases o polvo inflamables. Las chispas generadas por las herramientas eléctricas pueden producir un incendio o provocar una explosión.

Cuando se utiliza una herramienta eléctrica, los niños, las demás personas y los animales deben permanecer lejos de la zona de trabajo. De lo contrario, podrían distraerle y hacerle perder el control de la máquina.

Conserve estas advertencias e instrucciones para poder consultarlas posteriormente.

El término "máquina o herramienta eléctrica" que se emplea en las instrucciones de seguridad que se indican a continuación designa tanto las herramientas eléctricas que se conectan a la red de alimentación eléctrica como las herramientas inalámbricas.

Observación: el término “dispositivo diferencial residual

(DDR)” puede ser sustituido por “interruptor de circuito por falla a tierra” SEGURIDAD PERSONAL Q No se descuide. Preste mucha atención a lo que está haciendo y aplique el sentido común al utilizar una herramienta eléctrica. No use una herramienta eléctrica cuando esté cansado o bajo los efectos del alcohol o de drogas, o si toma medicamentos. No olvide nunca que basta con un segundo de inatención para herirse gravemente.

ZONA DE TRABAJO Q El lugar de trabajo debe estar limpio y bien iluminado.

Los lugares de trabajo atestados y oscuros son propicios para que se produzcan accidentes. Q No utilice herramientas eléctricas en presencia de elementos explosivos, por ejemplo en lugares donde 27

F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Español

Q Q Q Q Q Q Utilice elementos de protección adecuados. Protéjase siempre la vista. De acuerdo a las condiciones de trabajo, lleve también una mascarilla antipolvo, calzado antideslizante, un casco o elementos de protección auditiva para evitar heridas graves.

Evite que la herramienta se ponga en marcha accidentalmente. Compruebe que el interruptor está en la posición "parada" antes de enchufar la herramienta a una toma de corriente y/o de colocar la batería, y antes de coger o transportar la herramienta. Para evitar la posibilidad de accidentes, no desplace la máquina con el dedo en el gatillo ni la enchufe cuando el interruptor esté en la posición "marcha". Retire las llaves de apriete antes de poner en marcha la herramienta. Si deja una llave de apriete en uno de los elementos móviles de la herramienta, se puede producir un accidente con heridas corporales graves. No extienda demasiado el brazo. Afírmese bien en sus piernas. Una posición de trabajo estable permite controlar mejor la máquina en caso de producirse algún imprevisto. Utilice ropa adecuada. No utilice prendas amplias ni joyas. Mantenga el cabello, la ropa y las manos lejos de las piezas móviles. Las prendas amplias, las joyas y el cabello largo pueden engancharse en los elementos que están en movimiento. Si la herramienta se entrega con un dispositivo aspirador de polvo, cerciórese de que esté correctamente instalado y que se utiliza como corresponde. De este modo, reducirá el riesgo de incendios.

Efectúe cuidadosamente el mantenimiento de las herramientas. Controle la alineación de las piezas móviles. Cerciórese de que ninguna pieza esté rota. Controle el montaje y todos los elementos que puedan afectar el funcionamiento de la máquina. Si una pieza se encuentra dañada, hágala reparar antes de utilizar la máquina. Muchos accidentes se producen porque no se ha realizado un mantenimiento adecuado de la herramienta. Mantenga sus herramientas limpias y bien afiladas. Si la herramienta de corte está bien afilada y limpia, es menos probable que se bloquee y podrá controlarla mejor. Aplique las presentes instrucciones de seguridad cuando trabaje con la herramienta, los accesorios, los adaptadores, etc. y tenga en cuenta las características específicas de esta herramienta, del lugar de trabajo y del trabajo que deba realizar. Para evitar situaciones peligrosas, utilice la herramienta eléctrica únicamente para aquellos trabajos para los que ha sido diseñada.

MANTENIMIENTO Q Las reparaciones deben quedar en manos de un técnico cualificado, utilizando únicamente piezas de recambio originales. De este modo podrá utilizar su herramienta eléctrica sin peligro.

ADVERTENCIAS DE SEGURIDAD DE LA CIZALLA PARA CORTAR SETOS Q Mantenga todas las partes del chasis lejos de las cuchillas de la cortadora. No quite el material cortado o sostenga el material a cortarse cuando estén movimiento las cuchillas. Asegúrese de que el interruptor esté apagado cuando se esté retirando el material atascado. Un momento de desatención mientras se esté utilizando la cizalla para cortar setos podría producir una lesión personal seria. Q Lleve la cizalla para cortar setos por la agarradera con las cuchillas de la cortadora detenida. Cuando transporte o almacene la cizalla para cortar setos, siempre coloque la tapa del dispositivo de corte. El manejo apropiado de la cizalla para cortar setos reducirá la posible lesión personal por las cuchillas de la cortadora. Q Mantenga el cable lejos del área de corte. Durante el uso del aparato, el cable puede quedar oculto entre los arbustos y cortarse accidentalmente por las cuchillas.

U T I L I Z AC I Ó N Y M A N T E N I M I E N TO D E L A S HERRAMIENTAS ELÉCTRICAS Q No fuerce la herramienta. Utilice la herramienta que mejor se adecue al trabajo que desee realizar. Tendrá un rendimiento más eficaz y trabajará con más seguridad si la utiliza al régimen para el que ha sido diseñada.

Q No utilice una herramienta eléctrica si el interruptor no funciona correctamente. Una herramienta que no se puede poner en marcha y apagar correctamente es peligrosa y debe repararse obligatoriamente. Q Desenchufe la herramienta o retire la batería de la herramienta antes de efectuar cualquier ajuste, cambiar un accesorio o guardar la herramienta. De este modo, reducirá el riesgo de que la máquina se ponga en marcha inadvertidamente. Q Guarde las herramientas eléctricas fuera del alcance de los niños. No deje que esta máquina sea utilizada por personas que desconozcan su funcionamiento o las instrucciones de seguridad indicadas en este manual de instrucciones. Las herramientas eléctricas son peligrosas cuando están en manos de personas

NOTA Q Se aconseja que verifique si hay objetos extraños en

F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Español

el cerco de setos, por ejemplo, cercas de alambre.

Se recomienda usar un dispositivo de corriente residual con una corriente de disparo de 30mA o menos. Siga las instrucciones para sostener apropiadamente la cizalla para cortar setos, por ejemplo, con ambas manos si se proporcionan dos agarraderas.

Q Q LEA ATENTAMENTE TODAS LAS INSTRUCCIONES DE SEGURIDAD ANTES DE TRABAJAR CON ESTA MÁQUINA.

Q Lea atentamente todas las instrucciones de seguridad. Conozca la máquina y su funcionamiento. Q No emplee la máquina si está cansado o enfermo, si ha consumido alcohol o drogas, o si está tomando algún medicamento. Q Verifique el estado de la herramienta antes de utilizarla. Reemplace las piezas dañadas. Cerciórese de que la batería no pierda ningún líquido. Q Cerciórese de que todas las sujeciones y elementos de protección estén colocados y bien ajustados. Reemplace la hoja o cualquier otra pieza que se encuentre agrietada, mellada o dañada. Cerciórese de que la hoja esté colocada correcta y sólidamente. De este modo, evitará que el usuario como las eventuales personas presentes sufran heridas corporales graves y que la herramienta se dañe. Q Utilice la herramienta adecuada. Utilice el cortasetos únicamente para las tareas que ha sido diseñado. Q No utilice el cortasetos si el interruptor no funciona correctamente. Una máquina que no se puede poner en marcha y apagar correctamente es peligrosa y debe repararse obligatoriamente. Q Limpie la zona de corte antes de trabajar con la máquina. Retire los cables, hilos eléctricos, hilos y demás elementos que podrían cogerse en la hoja. Q Mantenga alejados de la zona de trabajo a niños, personas y animales domésticos. Los niños, demás personas y animales deben estar a no menos de 15 metros de distancia ya que al trabajar la máquina podría proyectar algún objeto. Se recomienda que las personas presentes en el área de trabajo lleven protecciones oculares adecuadas. Si una persona se acercara cuando usted esté trabajando, detenga inmediatamente la máquina. Q Para evitar todo riesgo de descarga eléctrica, no exponga el cargador a la lluvia o a la humedad. Q No utilice el cortasetos con las manos mojadas. Q Está prohibido que los niños menores de 15 años o las personas inexperimentadas utilicen el cortasetos. Q Para evitar lesiones oculares graves, utilice siempre gafas de protección cuando trabaje con el cortasetos.

Q Q Q Q Q Q Q Póngase una pantalla facial o una mascarilla antipolvo si la operación que está realizando lo requiere.

Utilice ropa adecuada. No use prendas amplias ni joyas que pudieran engancharse en las piezas en movimiento. Le recomendamos que utilice guantes de goma y calzado antideslizante cuando trabaje al aire libre. Si tiene el pelo largo, átelo por encima de los hombros para evitar que se coja en los elementos en movimiento. No exponga ninguna máquina eléctrica o batería a la lluvia o a la humedad. Cuando transporte o guarde el cortasetos, coloque la funda de protección de la hoja. Preste atención al entorno que le rodea y no se distraiga: el ruido de la máquina puede tapar otros ruidos. Antes de poner en marcha la máquina compruebe sistemáticamente que haya retirado las llaves de apriete. Cerciórese de que las asas y los sistemas de protección estén en su lugar antes de utilizar la herramienta. No utilice la máquina si falta alguna pieza o si hay piezas o accesorios instalados que no sean originales. No utilice herramientas eléctricas en presencia de elementos explosivos, por ejemplo en lugares donde haya líquidos, gases o polvo inflamables. Las chispas generadas por las herramientas eléctricas pueden producir un incendio o provocar una explosión.

INSTRUCCIONES PARA UTILIZAR EL CORTASETOS Q Q Q Q Q Q Q

No utilice el cortasetos si la empuñadura no está en su lugar. Al trabajar, sostenga la herramienta con ambas manos.

Para evitar que el motor se ponga en marcha inadvertidamente, no desplace la máquina teniendo el dedo en el gatillo. No se descuide. Fíjese bien en lo que está haciendo y actúe con sentido común. Lleve un pantalón grueso, calzado de seguridad antideslizante y guantes. No trabaje con pantalón corto, sandalias ni trabaje con los pies descalzos. No trabaje con esta máquina en una zona mal iluminada. El lugar de trabajo debe estar bien iluminado (con luz de día o luz artificial). Trabaje en una posición bien equilibrada y no utilice la máquina en un soporte inestable. Afírmese bien en sus piernas y no extienda demasiado el brazo. No utilice la herramienta en una escalera. No fuerce la máquina. Será más eficaz y más segura

F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Español

si la utiliza al régimen para el que ha sido diseñada.

Suelte el gatillo, espere que el motor se detenga completamente y retire la batería antes de limpiar la máquina, repararla o efectuar cualquier ajuste. Este cortasetos sólo debe emplearse para cortar setos, matorrales y arbustos. No utilice esta herramienta para otros fines. Antes de poner en marcha la herramienta, cerciórese de que la cuchilla no encontrará ningún obstáculo. Si el cortasetos choca con algún obstáculo o si un objeto se atasca en la hoja, detenga inmediatamente el motor, retire la batería y controle que no se haya dañado ninguna pieza. No utilice la máquina antes de haber efectuado las reparaciones necesarias. No utilice la máquina si alguna pieza está incorrectamente sujeta o si se haya dañada. Preste atención a lo que hace. Use su sentido común. Efectúe cuidadosamente el mantenimiento de este cortasetos. La hoja debe estar limpia y bien afilada para que el cortasetos trabaje correctamente y sin peligro. Lubrique y cambie los accesorios siguiendo las instrucciones del manual. Compruebe que las empuñaduras estén siempre secas, limpias y que no tengan restos de aceite o de grasa. Cerciórese de que ninguna pieza esté deteriorada. Antes de seguir utilizando la herramienta, cerciórese de que una pieza o un accesorio deteriorado podrá seguir funcionando o desempeñando su función. Controle la alineación de las piezas móviles. Cerciórese de que ninguna pieza esté rota. Controle el montaje y todos los elementos que puedan afectar el funcionamiento de la herramienta. El cárter de la hoja o cualquier otro elemento dañado deben ser reparado o substituido en un Centro de Servicio Posventa Ryobi, salvo indicación contraria en este manual de instrucciones. Mantenga las manos lejos de la hoja para no cortarse. No trate de retirar o sostener el material cortado cuando la hoja esté en movimiento. Cerciórese de haber retirado la batería y de no estar presionando el gatillo antes de retirar un elemento atascado en la hoja. No toque la hoja cuando coja la herramienta.

Q Q Q Q Q Q REPARACIONES Q Q Q Q Las reparaciones deben quedar en manos de un técnico cualificado. El mantenimiento o las reparaciones realizadas por personas no cualificadas aumentan el riesgo de heridas corporales graves o de daños en la máquina. El incumplimiento de esta instrucción anula y cancela la garantía.

Cuando se realizan operaciones de mantenimiento, sólo se deben emplear piezas de recambio originales. Siga escrupulosamente las instrucciones que se indican en la sección Mantenimiento del presente manual. De este modo reducirá el riesgo de heridas corporales graves y la posibilidad de dañar la máquina. El incumplimiento de esta instrucción anula y cancela la garantía. Los dientes de la hoja no pueden reemplazarse individualmente: si fuera necesario, reemplace la hoja entera.

CONSIGNAS DE SEGURIDAD ESPECÍFICAS PARA LAS HERRAMIENTAS INALÁMBRICAS ADVERTENCIA La hoja sigue girando por inercia unos instantes una vez que ha detenido el motor de la herramienta.

Q No deje que se acumulen en la herramienta vegetales y demás materiales resultantes del corte.

De acumularse podrían atascar la hoja. Guarde la herramienta en un lugar seco, elevado o cerrado con llave para que no lo utilicen personas inexpertas que pudieran dañarlo. Guarde la máquina fuera del alcance de los niños o de personas inexpertas. Coloque la funda de protección de la hoja cuando no utilice el cortasetos. No sumerja ni salpique la herramienta con agua o cualquier otro líquido. Las empuñaduras siempre deben estar secas, limpias y sin restos vegetales. Limpie la máquina después de cada utilización. Consulte las instrucciones de la sección “Guardar el cortasetos”. Cerciórese de que las piezas de la máquina estén bien apretadas antes de transportarla. No pierda este manual de instrucciones. Consúltelo a menudo y utilícelo para informar a otros posibles usuarios. Si presta el cortasetos, entregue también este manual de instrucciones.

Q Q Mantenga las manos, el rostro y los pies lejos de las piezas móviles. No trate de tocar o de detener la hoja cuando esté en movimiento.

Detenga siempre el motor cuando no esté cortando o cuando se desplace de una zona de trabajo a otra.

Cerciórese de que el interruptor esté bloqueado o en posición “parada” antes de colocar la batería.

Si introduce una batería en una herramienta encendida, puede provocar accidentes. Cargue la batería exclusivamente con el cargador recomendado por el fabricante. Un cargador adaptado a determinada clase de batería puede producir un incendio si se lo emplea con una batería diferente. Sólo se debe emplear una clase de batería específica

F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Español

con una herramienta inalámbrica. La utilización de cualquier otra batería puede provocar un incendio.

Cuando no utilice la batería, manténgala alejada de objetos metálicos como clips, monedas, llaves, tornillos, clavos o cualquier otro objeto que podría conectar los contactos entre sí. Un cortocircuito en los contactos de la batería puede provocar chispas, quemaduras o incendios. Evite todo contacto con el líquido de la batería en caso de pérdida debida a una utilización incorrecta. Si llegara a producirse, enjuague inmediatamente con agua la zona afectada. Si sus ojos se ven afectados, consulte a un médico. El líquido proyectado de una batería puede provocar irritaciones o quemaduras. Desenchufe la máquina o retire la batería de la máquina antes de efectuar cualquier ajuste, cambiar un accesorio o guardar la máquina. De este modo, reducirá el riesgo de que la máquina se ponga en marcha inadvertidamente.

A. BATERÍA B. LENGÜETAS DE BLOQUEO Fig. 3 A. EMPUÑADURA DELANTERA B. GATILLO DELANTERO C. BOTÓN PARA LIBERAR EL GATILLO D. GATILLO Fig. 6

A. TORNILLOS DEL CÁRTER DE LA HOJA B. TAPA DEL CÁRTER DE LA HOJA ADVERTENCIA Si faltara alguna pieza, no utilice la herramienta hasta haber colocado la pieza en cuestión.

El incumplimiento de esta recomendación puede provocar heridas corporales graves.

A. TORNILLOS DE SUJECIÓN DE LA HOJA B. PLACA DE MONTAJE C. ARANDELA DE BLOQUEO D. ARANDELA PLANA E. PLACA DE SUJECIÓN F. BASE DE LA HOJA G. ASAS H. PERNOS I. CLAVIJAS CARACTERÍSTICAS DEL PRODUCTO Motor

Velocidad en vacío Longitud de la hoja Capacidad de corte Peso (con la batería) Batería*

A. DIENTES DE LA HOJA B. DIENTES ACANALADOS Fig. 10 A. FUNDA DE PROTECCIÓN DE LA HOJA Fig. 11

A. CARGADOR DE LA BATERÍA B. INDICADOR VERDE C. INDICADOR ROJO FUNCIONAMIENTO FUNCIÓN DE LOS INDICADORES LUMINOSOS DEL CARGADOR DESCRIPCIÓN Véase la Figura 11.

A. FUNDA DE PROTECCIÓN DE LA HOJA B. PANTALLA PROTECTORA LOS INDICADORES LUMINOSOS INDICAN EL NIVEL DE CARGA DE LA BATERÍA

F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Español

Q Q Q Indicador luminoso rojo encendido = carga rápida.

Indicador luminoso verde encendido = la batería está totalmente cargada. Ningún indicador luminoso encendido = cargador defectuoso o batería defectuosa.

Q ADVERTENCIA Para no dañar la batería, si no se enciende ningún indicador luminoso retírela inmediatamente del cargador. Lleve la batería, y el cargador, a un Centro de Servicio Posventa

Oficial para controlarla o reemplazarla. Asimismo, si retira la batería del cargador porque no se enciende ningún indicador luminoso, lleve el cargador y la batería a un Centro de Servicio Posventa Oficial. No coloque ninguna otra batería en el cargador. Un cargador defectuoso puede dañar la batería.

minuto y vuelva a colocar la batería en el cargador.

Si después de otros 15 minutos los indicadores luminosos amarillo y verde siguen encendidos, significa que la batería está dañada y que ya no se la podrá volver a cargar. Cuando la batería está completamente cargada, el indicador luminoso rojo se apaga y se enciende el verde. Después de una utilización normal, se necesita aproximadamente una hora para cargar completamente la batería, y una hora y media si está totalmente descargada. Durante la carga, la batería se calienta ligeramente. Este calor es normal y no significa que funcione mal. NO COLOQUE el cargador en un lugar donde la temperatura sea demasiado baja o alta. Su funcionamiento será óptimo a una temperatura ambiente.

INSTRUCCIONES IMPORTANTES SOBRE LA CARGA DE BATERÍAS CALIENTES La batería del cortabordes se entrega con muy poca carga para evitar eventuales problemas. Debe cargarla antes de utilizarla.

Si utiliza el cortabordes de forma continua, la batería se calienta. En este caso, debe dejarla enfriar durante unos

30 minutos antes de cargarla nuevamente.

Observación: La batería no se cargará totalmente la primera vez. Necesitará varios ciclos de carga y descarga

(utilización de la máquina y nueva carga de la batería) para que la batería se cargue completamente.

Observación: La batería se calienta únicamente cuando se utiliza la herramienta de forma prolongada. Esto no se produce en condiciones normales de utilización.

Si la temperatura de la batería es demasiado baja, se encenderá el indicador luminoso verde. Espere hasta que la batería alcance una temperatura normal: y entonces se encenderá el indicador luminoso rojo.

Utilice únicamente el cargador suministrado con la batería.

Controle que la tensión de la red sea de 230 Voltios, 50 Hz, CA únicamente (corriente doméstica normal). Enchufe el cargador a una toma de corriente. Coloque la batería en el cargador, alineando las nervaduras de la batería con las ranuras del cargador. Una vez que la batería esté correctamente enchufada en el cargador, se encenderá el indicador luminoso rojo. Empuje la batería para cerciorarse de que los terminales de la batería estén correctamente conectados a los contactos del cargador. Normalmente, los indicadores luminosos amarillo y verde también deben encenderse. Estas luces indican que el cargador está en modo de control. El cargador se pone en carga rápida al cabo de 5 minutos. Cuando el cargador se pone en carga rápida, se apagan los indicadores luminosos amarillo y verde y se enciende el indicador luminoso rojo. Si después de 15 minutos los indicadores amarillo y verde siguen encendidos, retire la batería, espere un

COLOCAR LA BATERÍA Q Q Coloque la batería en el cortabordes. Para ello, alinee las nervaduras de la batería con las ranuras del cortabordes. Véase la Figura 2.

Antes de comenzar a utilizar el cortabordes, compruebe que las lengüetas de bloqueo que se encuentran a ambos lados de la batería se acoplan correctamente y que la batería está bien sujeta en la máquina.

Identifique las lengüetas de bloqueo de la batería y presiónelas para sacar la batería del cortabordes.

Véase la Figura 2. Retire la batería del cortabordes. ADVERTENCIA Cuando coloque la batería en el cortabordes, controle que las nervaduras de la batería están correctamente alineadas con las ranuras del

F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Español cortabordes y que las lengüetas de bloqueo están correctamente insertas. Si la batería estuviera mal colocada podría deteriorar los componentes internos.

grandes haga un movimiento de vaivén de adelante hacia atrás, ya que los tallos serán más duros.

PELIGRO Si los dientes de la hoja rozan una línea o un cable eléctrico, ¡NO TOQUE LA HOJA! YA QUE PODRÍA CONDUCIR ELECTRICIDAD. ES UNA SITUACIÓN SUMAMENTE PELIGROSA. Sostenga el cortasetos de la empuñadura principal, que está perfectamente aislada, y aléjelo de los cables con precaución. Corte la corriente que alimenta la línea o el cable seccionado antes de removerla/lo de los dientes de la hoja. El incumplimiento de esta recomendación puede provocar heridas corporales graves o incluso muerte.

PUESTA EN MARCHA DEL CORTASETOS Q Q Q Retire la funda de protección de la hoja.

Para mayor seguridad, el cortasetos tiene un dispositivo interruptor que se encuentra en la empuñadura delantera (véase la Fig. 3), que deberá presionar al mismo tiempo que el gatillo para poner la máquina en marcha. Cuando trabaje con el cortasetos, sostenga la empuñadura principal con una mano para poder activar sin dificultad el botón que libera el gatillo empujándolo hacia adelante, y con la otra mano sostenga firmemente la empuñadura delantera para mantener el interruptor activado. Una vez que haya pulsado el gatillo, podrá soltar el botón de bloqueo/liberación. El gatillo no se bloqueará mientras siga presionándolo.

ADVERTENCIA Limpie la zona de corte antes de trabajar con la máquina. Retire todo objeto peligroso como cables de alimentación, hilos eléctricos o hilos que pudieran atascarse en los dientes de la hoja y provocar heridas corporales graves.

Para detener el cortasetos suelte el gatillo.

Cuando suelta el gatillo, el botón de liberación del gatillo se pondrá automáticamente en posición de bloqueo.

ADVERTENCIA No utilice disolventes para limpiar las piezas de plástico. La mayor parte de los plásticos pueden dañarse con los disolventes que se venden en el comercio. Utilice un trapo limpio para retirar las impurezas, el polvo, el aceite, la grasa, etc.

Si debe substituir alguna pieza, utilice únicamente recambios Ryobi originales. La utilización de cualquier otra pieza puede resultar peligrosa o deteriorar el producto.

CONSEJOS DE USO Q Q Q Q No fuerce la herramienta procurando cortar setos demasiado densos. La hoja podría doblarse y reducir la cadencia de trabajo. Si la velocidad de la hoja se reduzca, talle el seto más lentamente.

No corte tallos o ramas de más de 10 mm de grosor, ni cualquier otro elemento que resulte demasiado grande para los dientes del cortasetos. Para cortar ramas más gruesas, hágalo con una sierra de mano o una podadera. Si desea cortar un seto en línea perfectamente recta, le sugerimos que use un hilo para guiarse: primero determine la altura de corte del seto. Tense el hilo a la altura que le resulte más conveniente. Corte por encima del hilo, como se muestra en la figura 4. Talle asimismo los lados del seto de suerte que la parte superior sea ligeramente más estrecha (véase la Fig. 5). De este modo, el corte resultará más uniforme. Si los dientes se atascan, pare el motor, espere hasta que la hoja se detenga completamente y retire la batería antes de sacar los elementos atascados en los dientes del cortasetos. Lleve guantes cuando corte setos espinosos. Cuando corte arbustos pequeños, describa un amplio movimiento de barrido con el cortasetos para que los dientes corten bien los tallos. En cambio, cuando corte arbustos más

ADVERTENCIA Los elementos de plástico nunca deben estar en contacto con líquido de frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc. Estas sustancias químicas contienen componentes que pueden deteriorar, debilitar o destruir el plástico.

MANTENIMIENTO Y REPARACIÓN SUBSTITUCIÓN DE LA HOJA ADVERTENCIA Los dientes de la hoja están muy afilados.

Cuando manipula la hoja, no coloque las manos entre los dientes y evite las posiciones en que podría cogerse o cortarse las manos. No toque NUNCA los dientes ni realice ninguna operación de mantenimiento cuando la batería está colocada en la máquina. 33

F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Español

RETIRAR LA HOJA (Fig. 6 y 7)

Q Q Q Q Q Q Q Q ADVERTENCIA No olvide que las herramientas inalámbricas siempre están listas para funcionar, ya que no necesitan estar enchufadas a una toma de corriente eléctrica. Para evitar heridas corporales graves, retire la batería cada vez que reemplace la hoja o que realice operaciones de mantenimiento.

Retire la batería del cortasetos.

Coloque el cortasetos al revés en un banco de trabajo y retire los cuatro (4) tornillos de la tapa de la hoja. Retire la tapa de la hoja (véase Fig. 6). Retire la placa que está colocada con las dos clavijas (véase Fig. 7). Retire la arandela de bloqueo, la arandela plana y la placa de retención (véase Fig. 7). Alinee los pernos. OBSERVACIÓN: las asas no se pueden levantar antes de sacarlas de las ranuras de los pernos. Retire los cuatro (4) tornillos manteniendo la hoja en su lugar. El extremo de la hoja del cortasetos tiene unas asas ovales. Cerciórese de que las asas de la hoja estén alineadas con el compartimiento donde se alojan. Retire la hoja del cárter de la máquina.

ADVERTENCIA Para evitar heridas corporales graves, retire la batería antes de reparar, limpiar o retirar algún elemento de la máquina.

LUBRICACIÓN DE LA HOJA Lubrique la hoja después de trabajar.

Controle a menudo el desgaste de los dientes y cerciórese de que no están dañados. Si debe substituirla, utilice siempre hojas originales.

Inserte una nueva hoja en el cárter, controlando que las asas entren correctamente en su compartimiento. Haga girar la hoja de suerte que se inserte por debajo del perno inferior. OBSERVACIÓN: Cuando todos los elementos están bien alineados, la hoja se encaja sin dificultad en el cárter del motor. Coloque nuevamente los cuatro (4) tornillos de la hoja en su lugar y apriételos bien. Coloque nuevamente la placa de retención, la arandela plana y la arandela de bloqueo en su lugar. Coloque la placa por encima de las dos clavijas. Coloque la tapa de la hoja en su lugar con los cuatro tornillos correspondientes. Apriete firmemente.

Q Q Q Retire la batería del cortasetos.

Para que sea más sencillo trabajar con la máquina y prolongar la vida útil de la hoja, lubríquela antes y después de utilizarla. Antes de lubricar la hoja, retire la batería y coloque el cortasetos en una superficie plana. Aplique en el borde superior de la hoja un aceite para motores ligero, como se muestra en la Figura 8. Puede ser necesario lubricar la hoja cuando esté trabajando con la máquina. De ser el caso, pare el motor del cortasetos, retire la batería y lubrique la hoja. Una vez lubricada la hoja, puede continuar trabajando normalmente. No lubrique nunca la hoja del cortasetos cuando el motor esté en marcha.

ADVERTENCIA Controle que la tapa de la hoja esté bien colocado antes de colocar las baterías y poner el motor en marcha. Si no sigue esta instrucción, los componentes internos podrían quedar expuestos y provocar un accidente o un choque eléctrico, con las consecuentes heridas graves.

Q Q OBSERVACIÓN: Si la hoja se tuerce al colocarla, repita las etapas que se han indicado en la sección "Retirar la hoja" y "Colocar la hoja".

Q Espere que los dientes de la hoja se hayan detenido completamente y que se encuentren en la posición que se muestra en la Figura 9. De este modo, tendrá un espacio suficiente entre los dientes y las protecciones.

Retire la batería del cortasetos. Sujete la hoja en un tornillo de banco y afile la superficie expuesta de cada diente con una lima lisa y redonda de 203 mm de longitud y de 6,4 ó 5,6 mm de diámetro. No modifique la inclinación de los dientes cuando los lime. Retire el cortasetos del tornillo de banco, coloque la batería y ponga el motor en marcha. Pare nuevamente el cortasetos de suerte que la hoja quede en una posición tal que quede expuesto el lado de los dientes que aún no ha sido afilado.

F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Español

Q Retire la batería del cortasetos y afile los dientes que quedan expuestos aplicando el mismo procedimiento indicado anteriormente.

LUBRICAR EL CORTASETOS Q Todos los rodamientos de esta máquina tienen lubricante de alto índice de lubricación en cantidad suficiente para toda la vida útil de la herramienta en condiciones normales de uso. Por lo tanto, no es menester prever ninguna lubricación adicional.

Q Q ADVERTENCIA No modifique esta máquina ni coloque accesorios que no hayan sido recomendados en este manual de instrucciones. Estas transformaciones o modificaciones constituyen una utilización incorrecta y pueden provocar situaciones peligrosas de las que podrían resultar heridas graves.

Q ADVERTENCIA Controle el cortasetos a menudo, cerciorándose de que no haya piezas rotas y que todos los elementos están bien sujetos. Controle que todos los tornillos y elementos de sujeción estén bien apretados para evitar heridas corporales graves.

guardarlo. Guarde el cortasetos en un lugar seco, bien ventilado y fuera del alcance de los niños. No lo guarde cerca de agentes corrosivos como productos químicos de jardinería o sales antiescarcha.

Proteja la hoja con la funda de protección antes de guardar el cortasetos, como se muestra en la Figura 10. Guarde y ponga a cargar la batería en un lugar fresco. Si la temperatura es inferior o superior a la temperatura normal del ambiente, se reducirá la vida útil de la batería. No guarde nunca la batería descargada. Después de utilizar la máquina, espere que la batería se enfríe antes de volverla a cargar. Todas las baterías pierden su capacidad de carga al cabo de cierto tiempo. Cuanto mayor sea la temperatura, más rápidamente perderá su capacidad de carga. Si no utiliza el cortasetos durante un período prolongado, vuelva a cargar la batería una vez al mes o cada dos meses. Con esta precaución

prolongará la vida útil de la batería.ELIMINACIÓN ELIMINACIÓN MANTENIMIENTO DEL CORTASETOS Q Retire la batería.

ADVERTENCIA Para evitar heridas corporales graves, retire la batería antes de reparar, limpiar o retirar algún elemento de la máquina.

Q Limpie el cortasetos con un paño húmedo con un poco de detergente suave.

No utilice detergente demasiado fuerte para limpiar el cárter o las empuñaduras ya que son elementos de plástico. El plástico se daña si se emplean algunos aceites aromáticos como pino o limón, o bien disolventes como kerosén. ¡Atención! La humedad puede producir descargas eléctricas. Elimine la humedad con un paño suave y seco. Utilice un cepillo pequeño o el chorro de aire de una aspiradora para limpiar las ranuras de ventilación del cárter de la batería y del motor. Cerciórese de que las ranuras de ventilación no estén obstruidas.

Q Q Q Q No tire las herramientas eléctricas con los residuos domésticos. Recíclelas en centros de reciclado. Contacte con las autoridades o con su distribuidor para informarse sobre el procedimiento de reciclado adecuado.

GUARDAR EL CORTASETOS Q Limpie cuidadosamente el cortasetos antes de

F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG INSTRUÇÕES DE SEGURANÇA ESPECÍFICAS ÀS FERRAMENTAS SEM FIO Q Fig. 2

A. BATERIA B. LINGUETAS DE BLOQUEIO 49

F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG PARAGEM DO CORTA-SEBES Q Q SFATURI DE UTILIZARE ZAGON OBREZOVALNIKA ZA ŽIVO MEJO Q Q Q Obr. 9

A. STRIHACIA LIŠTA B. PROTIZUB Q Q Q TTI garantiza que este producto para uso externo estará libre de defectos en cuanto a materiales o mano de obra durante 24 meses desde la fecha de compra por el comprador original, sujeto a las limitaciones de abajo.

Por favor guarde su factura como prueba de la fecha de compra. Esta garantía sólo es aplicable donde se use el producto para propósitos personales y no comerciales. Esta garantía no cubre daños o responsabilidades causados o que se deban al mal uso, abuso, actos accidentales o intencionales por el usuario, manejo impropio, uso irrazonable, negligencia, por no seguir los procedimientos operativos descritos en el manual del usuario, intento de reparación por personal no calificado, reparación no autorizada, modificación o uso de accesorios y/o conexiones no específicamente recomendadas por la parte autorizada. Esta garantía no cubre las correas, brochas, bolsas, bombillas o cualquier pieza que por el desgaste ordinario y natural resulte en el reemplazo necesario durante el período de garantía. A menos que se proporcione específicamente bajo la ley aplicable, esta garantía no cubre el costo de transporte o artículos consumibles tales como fusibles. Esta garantía limitada será nula si las marcas de identificación original del producto (marca comercial, número de serie y otros) se han borrado, alterado o retirado o si el producto no se ha comprado de un revendedor autorizado o si el producto se vende COMO ESTÁ y/o CON TODAS SUS FALLAS. Sujeto a todas las regulaciones locales aplicables, las cláusulas de esta garantía limitada están en lugar de cualquier otra garantía por escrito, ya sea expresa o implícita, por escrito o verbal, incluso cualquier garantía de COMERCIABILIDAD O APTITUD PARA UN PROPÓSITO PARTICULAR. EN NINGÚN MOMENTO, SEREMOS RESPONSABLES DE DAÑOS ESPECIALES, INCIDENTALES, CONSECUENTES O INCIDENTALES. NUESTRA RESPONSABILIDAD MÁXIMA NO EXCEDERÁ AL PRECIO DE COMPRA REAL PAGADO POR USTED POR EL PRODUCTO. Esta garantía sólo es válida en la Unión Europea, Australia y Nueva Zelanda. Fuera estas áreas, por favor póngase en contacto con su distribuidor autorizado de Ryobi para determinar si aplica otra garantía.

I Name des Herstellers: Homelite Far East Co., Ltd., 24/F, CDW Building, 388 Castle Peak Road, Tsuen Wan, Hong Kong.

DECLARACIÓN DE CONFORMIDAD Declaramos bajo nuestra exclusiva responsabilidad que este producto es conforme a las siguientes normas o documentos normalizados: EN60745, EN50366, EN61000, EN55014, ISO11680, 98/37/EC, 89/336/EEC, 2000/14/CEE Nivel de presión acústica LpA=71dB(A), KpA=3 dB(A) Nivel de potencia acústica LwA=91dB(A), KwA=3 dB(A) Valor de aceleración de la media cuadrática ponderada 1.0 m/s2, K=1.5 m/s2 Fecha de emisión Establecido por La documentación técnica es conservada por: Departamento Garantía de Calidad – equipo de normalización, Techtronic Appliances Factory, Sam Tuen Management Zone, Hou Jie Town, Dongguan City, Guangdong 523941, China. Fabricante: Homelite Far East Co., Ltd., 24/F, CDW Building, 388 Castle Peak Road, Tsuen Wan, Hong Kong.
