NSLCD27FS - Televisión INSIGNIA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Televisor LCD de 27 pulgadas
Marca	Insignia
Modelo	NS-LCD27FS
Dimensiones (L x A x P)	70 x 58,2 x 23 cm
Peso	19 kg
Alimentación	100-240 V CA, 50/60 Hz
Consumo eléctrico	140 W
Tamaño de pantalla	27 pulgadas (68,6 cm)
Estándares de TV	NTSC-M, ATSC
Canales accesibles	VHF 2-13, UHF 14-69, Cable 1-125, CADTV 1-135, TVN 2-69
Entradas de video	HDMI, Componente (Y/Pb/Pr), Compuesto (AV), S-Video, VGA (D-SUB), RF
Entradas de audio	Audio compuesto (L/R), Audio componente, Audio D-SUB, S/PDIF digital
Salidas	Salida AV (video y audio L/R), Auriculares, Altavoces (bornes)
Funciones principales	Menú OSD, control parental (MPAA y pautas parentales de TV), apagado diferido, subtítulos codificados, zoom de imagen, pausa de imagen, búsqueda automática de canales, etiquetas de canales
Control remoto	Control remoto universal programable para TV, DVD, cable, auxiliar
Mantenimiento y limpieza	Paño suave que no suelte pelusa; detergente suave diluido si es necesario; evitar solventes e insecticidas
Seguridad	No exponer al agua o la humedad; no abrir; enchufe polarizado; ventilación; protección contra rayos
Temperatura de funcionamiento	5 °C a 40 °C
Temperatura de almacenamiento	0 °C a 50 °C
Accesorios incluidos	Guía del usuario, control remoto, pilas AA (×2)
Reparabilidad	No contiene piezas reparables por el usuario; confiar a un técnico calificado
Clase digital	Clase B (conforme a FCC y NMB-003 de Canadá)

Preguntas frecuentes - NSLCD27FS INSIGNIA

¿Cómo instalar las pilas del control remoto?

Retire la tapa del compartimento, inserte dos pilas AA respetando las polaridades + y -, luego vuelva a colocar la tapa. No mezcle pilas nuevas y usadas.

¿Cómo conectar una antena exterior al televisor?

Utilice un cable coaxial de 75 ohmios. Si su antena tiene un conector de 300 ohmios, use un adaptador de 300/75 ohmios (no incluido). Conecte el cable a la toma RF en la parte posterior del televisor.

¿Por qué no hay imagen?

Verifique que los cables de video estén correctamente conectados, que el modo de entrada sea correcto (presione INPUT) y ajuste el contraste y brillo en el menú de video.

¿Cómo programar el control remoto para controlar otro dispositivo?

Presione la tecla del dispositivo (DVD, CBL, AUX), mantenga presionado SET hasta que el indicador parpadee dos veces, luego ingrese el código de 5 dígitos del dispositivo (consulte el anexo del manual). Pruebe con la tecla de encendido/apagado.

¿Qué hacer si el control remoto no funciona?

Asegúrese de estar a menos de 4,6 metros del televisor y de apuntar hacia el sensor. Reemplace las pilas si es necesario. Verifique que ninguna luz fuerte o fluorescente interfiera.

¿Cómo ajustar el apagado diferido (temporizador de sueño)?

Presione la tecla SLEEP del control remoto o acceda al menú Funcionalidades > Apagado diferido. Seleccione la duración deseada (ej. 30, 60, 90 minutos) o Off para desactivar.

¿Cómo configurar el control parental?

Vaya al menú Funcionalidades > Control parental. Ingrese la contraseña (por defecto 0000). Puede cambiar la contraseña y definir las clasificaciones MPAA y TV (por edad y contenido). Las clasificaciones más altas se bloquean automáticamente.

El sonido no funciona a pesar de una buena imagen.

Aumente el volumen, verifique que el sonido no esté en silencio (tecla MUTE) y asegúrese de que el modo de audio correcto esté seleccionado (Mono, Estéreo o SAP) a través del menú de Audio o la tecla MTS/SAP.

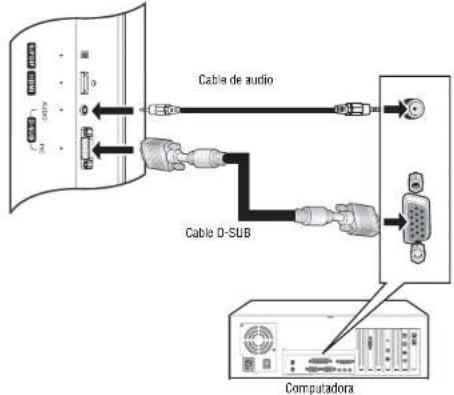

¿Cómo conectar una computadora al televisor?

Utilice un cable VGA (D-SUB) para el video y un cable de audio para el sonido (toma D-SUB AUDIO). Seleccione la entrada VGA con la tecla INPUT. Configure la computadora en modo de salida VGA externa.

La pantalla muestra puntos luminosos fijos. ¿Es normal?

Sí, algunos píxeles inactivos (puntos azules, verdes o rojos) pueden aparecer debido a la tecnología LCD. Esto no afecta el rendimiento y se considera normal.

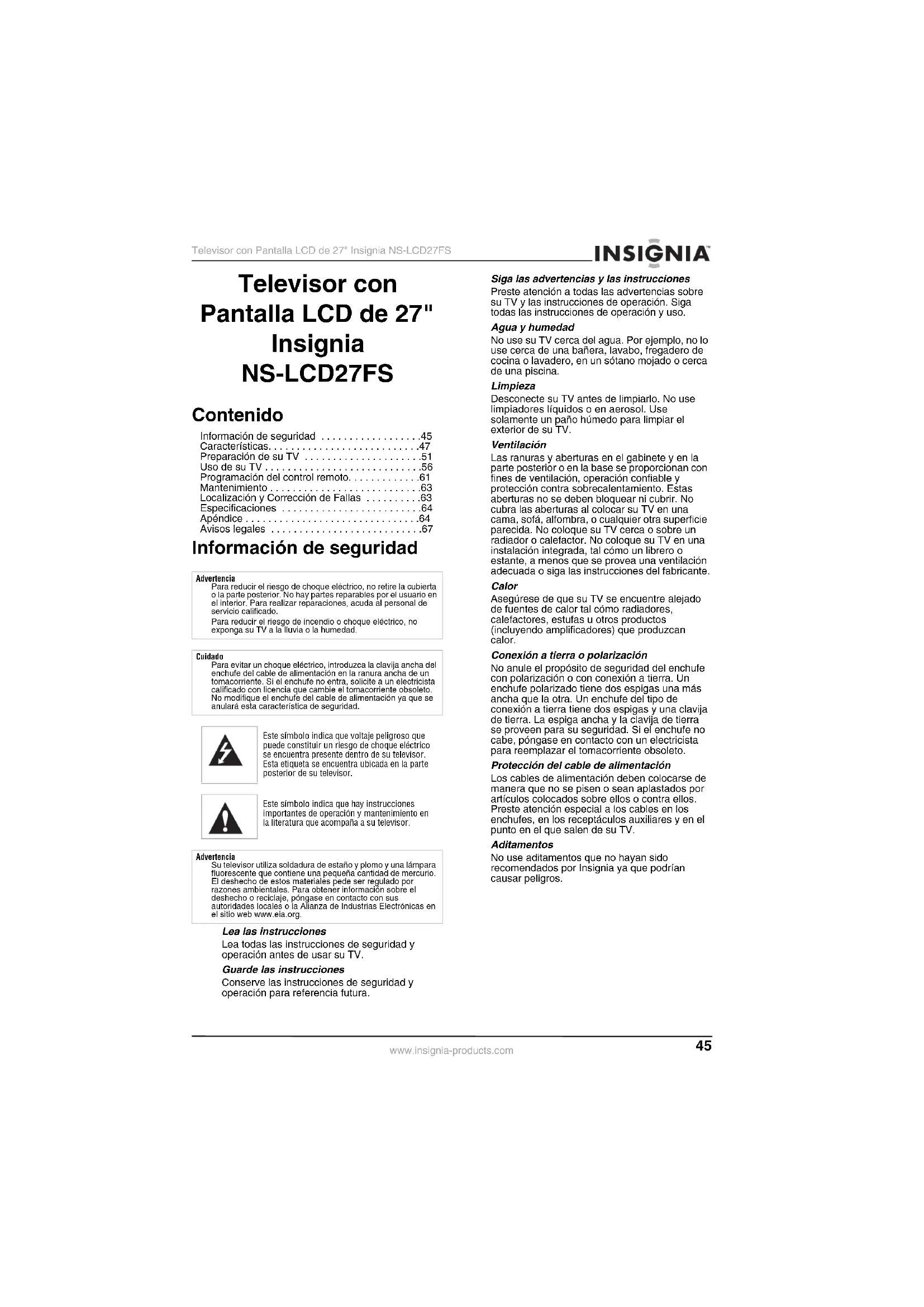

MANUAL DE USUARIO NSLCD27FS INSIGNIA

Información de seguridad 45 Características 47 Preparación de su TV 51 Uso de su TV 56 Programación del control remoto 61 Mantenimiento 63 Localización y corrección de fallas 63 Especificaciones 64 Apéndice 64 Avisos legales 67

Información de seguridad

Advertencia

Para reducir el riesgo de choque eléctrico, no retire la cubierta ni la parte posterior. No hay piezas reparables por el usuario en el interior. Para realizar reparaciones, acuda al personal de servicio calificado. Para reducir el riesgo de incendio o choque eléctrico, no exponga su TV a la lluvia ni a la humedad.

Cuidado

Para evitar un choque eléctrico, introduzca la clavija ancha del enchufe del cable de alimentación en la ranura ancha de un tomacorriente. Si el enchufe no entra, solicite a un electricista calificado con licencia que cambie el tomacorriente obsoleto. No modifique el enchufe del cable de alimentación, ya que se anulará esta característica de seguridad.

Este símbolo indica que un voltaje peligroso que puede constituir un riesgo de choque eléctrico se encuentra presente dentro de su televisor. Esta etiqueta se encuentra ubicada en la parte posterior de su televisor.

Este símbolo indica que hay instrucciones importantes de operación y mantenimiento en la literatura que acompaña a su televisión.

Advertencia

Su televisor utiliza soldadura de estaño y plomo y una lámpara fluorescente que contiene una pequeña cantidad de mercurio. El desecho de estos materiales puede ser regulado por razones ambientales. Para obtener información sobre el desecho o reciclaje, póngase en contacto con sus autoridades locales o con la Alianza de Industrias Electrónicas en el sitio web www.eia.org.

Lea las instrucciones

Lea todas las instrucciones de seguridad y operación antes de usar su TV.

Guarde las instrucciones

Conserve las instrucciones de seguridad y operación para referencia futura.

Siga las advertencias y las instrucciones. Preste atención a todas las advertencias en su TV y a las instrucciones de operación. Siga todas las instrucciones de operación y uso.

Agua y humedad

No use su TV cerca del agua. Por ejemplo, no lo use cerca de una bañera, lavabo, fregadero o cocina o lavadero, en un sótano mojado o cerca de una piscina.

Limpieza

Desconecte su TV antes de limpiarlo. No use limpiadores líquidos o en aerosol. Use solamente un paño húmedo para limpiar el exterior de su TV.

Ventilación

Las ranuras y aberturas en el gabinete y en la parte posterior o en la base se proporcionan con fines de ventilación, operación confiable y protección contra sobrecalentamiento. Estas aberturas no se deben bloquear ni cubrir. No cubra las aberturas al colocar su TV en una cama, sofá, alfombra, o cualquier otra superficie parecida. No coloque su TV sobre o cerca de un radiador o calefactor. No coloque su TV en una instalación integrada, tal como un librero o estante, a menos que se provea una ventilación adecuada o siga las instrucciones del fabricante.

Calor

Asegúrese de que su TV se encuentre alejado de fuentes de calor tales como radiadores, calefactores, estufas u otros productos (incluyendo amplificadores) que produzcan calor.

Conexión a tierra o polarización

No anule el propósito de seguridad del enchufe con polarización o conexión a tierra. Un enchufe polarizado tiene dos espigas, una más ancha que la otra. Un enchufe del tipo de conexión a tierra tiene dos espigas y una clavija de tierra. La espiga ancha y la clavija de tierra se proveen para su seguridad. Si el enchufe no cabe, póngase en contacto con un electricista para reemplazar el tomacorriente obsoleto.

Protección del cable de alimentación

Los cables de alimentación deben colocarse de manera que no se pisen o sean aplastados por artículos colocados sobre ellos o contra ellos. Preste atención especial a los cables en los enchufes, en los receptáculos auxiliares y en el punto en el que salen de su TV.

Aditamentos

No use aditamentos que no hayan sido recomendados por Insignia ya que podrían causar peligros.

INSIGNIA

Soporte

No coloque su TV en un carro, base, trípode, soporte o mesa inestable. Su TV se podría caer y sufrir daños importantes, además de causar serias lesiones personales. Use solamente con carros, bases, trípodes, soportes o mesas especificadas por el fabricante o que se vendan con el televisor. Si monta su TV en la pared, siga las instrucciones del fabricante y use un accesorio de montaje recomendado por el fabricante. La combinación del TV y un carro debe moverse con cuidado. Las sacudidas repentinas, la fuerza excesiva y las superficies irregulares pueden causar que su TV y el carro se vuelquen.

Rayos

Para protección adicional del receptor de TV durante una tormenta eléctrica, o cuando se deje sin supervisión o sin usar por largos períodos de tiempo, desconéctelo del tomacorriente y desconecte la antena o el sistema de cable. Esto ayuda a prevenir daños a su TV debido a relámpagos o sobretensiones en las líneas de alimentación.

Reparación

No trate de reparar este TV usted mismo, ya que abrir o quitar las cubiertas puede exponer voltajes peligrosos u otros peligros. Encomiende todas las reparaciones al personal de servicio calificado.

Piezas de repuesto

Cuando se necesiten repuestos, asegúrese de que el técnico de reparación use repuestos especificados por el fabricante o que tengan las mismas características que la pieza original. Las sustituciones no autorizadas pueden resultar en incendio, choque eléctrico, lesiones personales u otros peligros.

Sobrecarga

No sobrecargue los tomacorrientes y los cables de extensión ya que esto puede resultar en riesgo de incendio o choque eléctrico.

Ingreso de objetos y líquidos

Nunca inserte objetos de ningún tipo en su TV a través de las ranuras, ya que estos pueden tocar puntos de voltaje peligrosos o hacer cortocircuito con otros componentes, lo cual puede causar un incendio o choque eléctrico. Nunca derrame líquidos de ninguna clase sobre su televisor.

Daños que requieren reparación

Desconecte este TV del tomacorriente y encomiende su reparación a personal calificado bajo las siguientes condiciones:

• Cuando el cable de alimentación o el enchufe se dañe o se pele.
• Si se ha derramado líquido u objetos han caído dentro de su TV.
• Si el TV ha sido expuesto a la lluvia o al agua.
• Si su TV no funciona normalmente aun siguiendo las instrucciones de operación. Ajuste únicamente los controles que están cubiertos en las instrucciones de operación, ya que el ajuste incorrecto de otros controles puede resultar en daño y frecuentemente requerirá trabajo intensivo de un técnico calificado para restaurar la operación normal del TV.
• Si su TV se ha caído o dañado de cualquier forma.
• Cuando su TV exhiba un cambio significativo en el rendimiento.

Piezas de repuesto

Cuando se necesitan repuestos, asegúrese de que el técnico de reparación use repuestos especificados por el fabricante o que tengan las mismas características que la pieza original. Las substituciones no autorizadas pueden resultar en incendio, choque eléctrico, lesiones personales u otros peligros.

Verificación de seguridad

Después de completar la revisión o reparación de este TV, pídale al técnico de servicios que realice verificaciones de seguridad para determinar que el TV se encuentra en perfecto estado de funcionamiento.

Fuente de alimentación

Su TV debe configurarse únicamente con el tipo de fuente de alimentación indicada en la etiqueta de marca. Si no está seguro del tipo de fuente de alimentación que hay en su casa, consulte con el vendedor de su TV o la compañía de energía local.

Rayos

Para protección adicional del receptor de TV durante una tormenta eléctrica, o cuando se deje sin supervisión o sin usar por largos períodos de tiempo, desconéctelo del tomacorriente y desconecte la antena o el sistema de cable. Esto ayudará a evitar daños a su TV debido a relámpagos o sobretensiones en las líneas de alimentación.

Protección de la pantalla

La pantalla de su TV está hecha de vidrio. No deje caer su TV ni golpee la pantalla de vidrio. Si la pantalla se quiebra, tenga cuidado al recoger el vidrio.

Defecto de píxel

La pantalla de su TV está diseñada para mostrar imágenes finamente detalladas. Ocasionalmente, unos pocos píxeles inactivos pueden aparecer en la pantalla como puntos fijos de color azul, verde o rojo. Esto no es un defecto y no afecta el rendimiento de su TV.

Conexión a tierra de la antena exterior

Si una antena externa o un sistema de cable está conectado al TV, asegúrese de que la antena o el sistema de cable esté conectado a tierra, para proveer una protección contra sobrevoltajes y la acumulación de cargas estáticas. El artículo 810 del Código Nacional Eléctrico, ANSI/NFPA No. 70-1984, proporciona información con respecto a la correcta conexión a tierra del poste y la estructura de soporte, la conexión a tierra del alambre principal de una unidad de descarga de antena, el tamaño de los conductores de la conexión a tierra, la ubicación de la unidad de descarga de antena, la conexión a los electrodos de conexión a tierra y los requisitos para el electrodo de conexión a tierra.

1 Equipo de servicio eléctrico 2 Sistemas de electrodos de tierra para el servicio de alimentación eléctrica 3 Abrazaderas de tierra 4 Conductores de conexión a tierra 5 Unidad de descarga de antena 6 Abrazadera de tierra 7 Cable conductor de entrada de antena

Nota para el instalador del sistema CATV

Este recordatorio se proporciona para que el instalador del sistema CATV preste atención al Artículo 820-40 del NEC, el cual proporciona pautas para una correcta conexión a tierra y, en particular, especifica que la conexión a tierra del cable debe estar conectada al sistema de tierra de la edificación, tan cerca del punto de entrada del cable como sea práctico.

Características

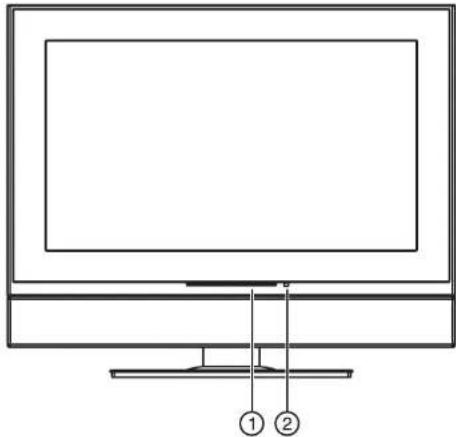

Vista frontal

	Control Descripción
1 Indicador de encendido		Se ilumina cuando su TV está encendido.
2 Sensor del control remoto		Rec到账as seghales del control remoto.

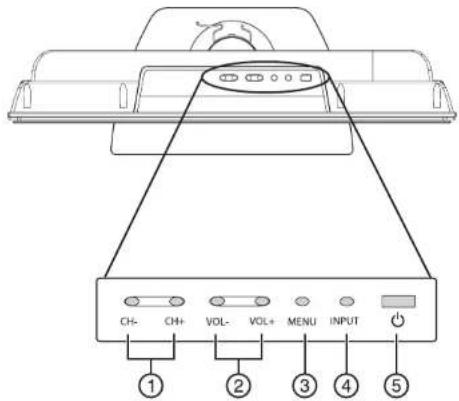

Parte superior

Control Descripción
1 CANAL+/CANAL- PermitenCambiar el canal.
2 VOLUÑEN+/VOLU- MEN-	Permiten subir o bajoel volumen. En elsystema de menu de pantalla, permiten選擇ar los menus y las opuestos.
3 MENÜ Permite做不到el systema de menu de pantalla.
4 ENTRADA Permite選擇ar la entrada de video.
5 Encendido Permite encender o apagar su TV.

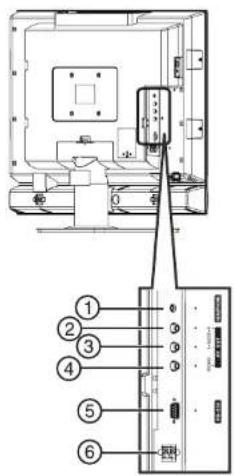

Conectores posteriores

1 AURICULARES
2 AUDIO DERECHO DE LA SALIDA AV
3 AUDIO IZQUIERDO DE LA SALIDA AV
4 VIDEO DE LA SALIDA AV
5 Interfaz de control RS232
6 Conectores de salute de altações

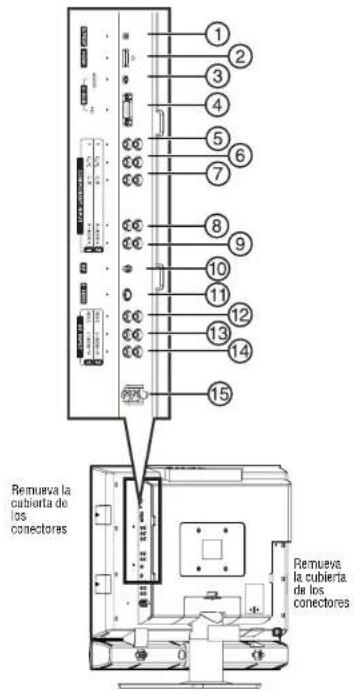

	Conector
1	S / P D I F
2	H D M I
3	Entrada D-SUB AUDIO
4	Entrada D-SUB PIC (video)
5	ENTRADA DE COMPONENTE Y
6	ENTRADA DE COMPONENTE Cb/Pb
7	ENTRADA DE COMPONENTE Cr/Pr
8	ENTRADA DE COMPONENTE DE AUDIO DERECHO
9	ENTRADA DE COMPONENTE DE AUDIO IZQUIERDO
10	RF (entradra de antenna)
11	S-VIDEO
12	VIDEO DE LA ENTRADA AV
13	AUDIO IZQUIERDO DE LA ENTRADA AV
14	AUDIO DERECHO DE LA ENTRADA AV
15	Conectores de salute de altações

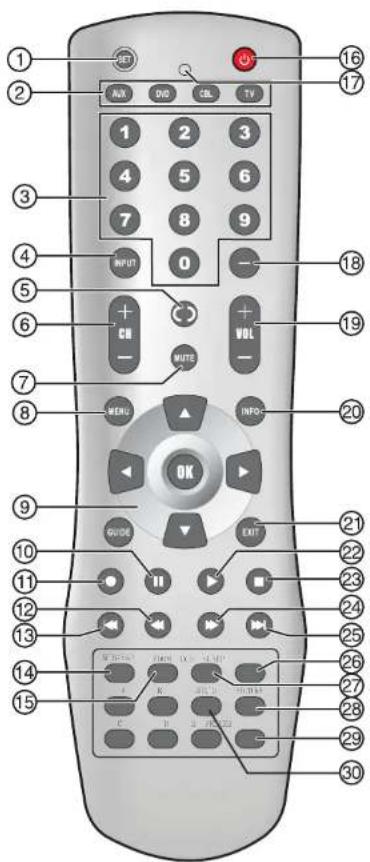

Control remoto

Nota

Este control remoto es universal. Si pareciera que el control remoto no funciona con su televisor, presione el botón TV.

Nota

Para encontrar instrucciones acerca de la programación del control remoto, refiérase a Programación del control remoto en la página 61.

Nota

Los botones del control remoto A, B, C, D, y E no funcionan con este televisor. Sin embargo, se pueden usar eventualmente con otros dispositivos cuando este control remoto se usa como control remoto universal. La acción exacta de cada botón dependerá del dispositivo específico que se controle.

	Botón Descripción
1 CONFIGURAR Presione	para programar el control remot. Para Obtener más información, vea "Programación del control remot" en la párgina 61.

Botón Descripción

2 Botones de dispositivos	TV - Permitte selección el TV. DVD - Permitte selección un reproductor de DVD conectado. CBL - Permitte selección TV por cable o satélite. AUX - Permitte selección el dispositivo asignado a este botón.
3 Botones numéricos	Permiten ingresar los nombres de canal. En el sistema de menu de pantalla, le permiten ingresar la contraseña del control de los padres.
4 ENTRADA Permite selección la entrada de video.
5 Permite ir alultimate canal visto.
6 + CANAL - Permite cambiar los canales de TV.
7 SILENCIAR Permite silenciar el sonido.
8 MENU Permite做不到 el sistemas de menu de pantalla.
9 ACEPTAR	Las flechas permiten moverse hacía bajo, arriba, izquierta o derecha en el sistemas de menu. Presione el botón OK (Aceptar) para confirmar los Cambios o paraactivar o desactivar-optiones en el Sistema de menu de pantalla.
10	Cuando se reproduce un DVD, presione para congenlar la imagen en la pantalla. Presione el botón nuevomente para descongellar la imagen.
11	Permitte comenzar a grabar en un dispositivo conectado, tal como un VCR.
12	Permitte anvanzarrapidamente en un DVD o CD si un reproductor de DVD o de CD está conectado.
13	Permitte saltarHCI el capitulo anterior en un DVD o a la pista anterior en un CD si un reproductor de DVD o CD está conectado.
14 MTS/SAP	Permitte selección uno de losMMddos de audio predefinidos. Puede selección entre MONO, STEREO (Estéreo) y SAP.
15	ZOOM Permite selección la relacion de aspecto.
16	Permitte encender su TV o ponerlo en el modo Standby.
17	Indicador LED	Se ilumina cuando se programa el control remoto. Para Obtener más información, vea "Progragramación del control remoto" en lapellina 61.
18	-	Permitte selecciónan un sub-canal. Para Obtener más information, vea "Selección de un sub-canal digital" en lapellina 34.
19	+ VOL -	Permitte ajustar el volumen.
20	INFO	Permitteocularinformationde estado.

	Botón Descripción
21 SALIR Permite cerrar elsystema de menu de pantalla.
22 Permitte comenzar a reproduir unDVD o CD si un reproductor deDVD o de CD está conectado.
23 Permitte dejar de reproduir unDVD o CD si un reproductor deDVD o de CD está conectado.
24 Permitte envanzarrapidamente un DVD o CD si un reproductor deDVD o de CD está conectado.
25	Permitte saltar hacer elsignificantcapitulo en un DVD o la significantpista en un CD si un reproductordVD o de CD está conectado.
26 APAGADOAUTOMÁTICO	Permitte configurar eltemporizador deapagadoautomático. Para Obtener másinformation, vea "Ajuste deltemporizador deapagadoautomático" en la page 58.
27 CCD Permitte actlar o desactivar lossubtitulos optativos. Para obtenermásinformation, vea"Visualización de subtitulosoptativos" en la page 59.
28 IMAGEN Permitte selecciónanodalocgen.
29 CONGELAR Permitte congelar la imagede video. Presione el botonnuevamente para descogerlaimagen. No congele la imagedevideo por periodos de tiempoextendedisos. Este puedadafar la Pantalla de TV.
30 AUDIO Presione para selecciónaneloodo de sonido.

Uso del control remoto

Para usar el control remoto:

• Apunte el control remoto al sensor de control remoto en el panel frontal de su TV.

La siguiente figura muestra el rango del control remoto.

Notas

• No exponga el control remoto a choques o líquidos.
• No use el control remoto en un área con alta humedad. No coloque el control remoto bajo la luz solar directa.
• No coloque objetos, tales como muebles, entre el control remoto y el sensor del control remoto.
• Puede ser que el control remoto no funcione si luz solar directa o luz fuerte brilla sobre el sensor del control remoto. Mueva su TV o cambie el ángulo en que usa el control remoto.

Preparación de su TV

Instalación de las pilas del control remoto

Para instalar las pilas del control remoto:

1. Extraiga la cubierta de las pilas.

2. Inserte dos pilas AA en el compartimento de pilas. Verifique que los símbolos + y - en las pilas correspondan con los símbolos + y - en el compartimento de las pilas.

3. Vuelva a colocar la cubierta.

Notas

• No combine pilas de tipos diferentes. No combine pilas viejas y nuevas. Extraiga las pilas cuando se les acabe la carga.
• Los químicos de las pilas pueden causar irritación. Si las pilas se derraman, limpie el compartimento de pilas con un paño. Si los químicos tocan su piel, lávese inmediatamente.
• Retire las pilas si el control remoto no se va a usar por un período de tiempo prolongado.

Conexión de su TV a un tomacorriente eléctrico

• Enchufe el cable de alimentación en un tomacorriente eléctrico.

Notas

Verifique que esté usando el tipo de alimentación correcta. Refiérase a la etiqueta en su TV. Si no piensa usar su TV por un período de tiempo prolongado, desenchufe el cable de alimentación del tomacorriente eléctrico.

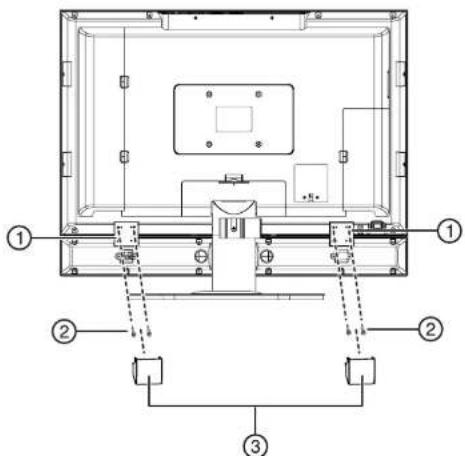

Conexión de altavoces

1. Desconecte el cable de alimentación del TV y todos los dispositivos que estén conectados a su TV. 2. Coloque su televisor con la pantalla hacia abajo, sobre una superficie suave, para no dañar la pantalla.

3. Conecte cada altavoz y la tabla fija (1) en la parte posterior de su televisor con los tornillos suministrados (2) y ajuste los tornillos.

4. Instale las cubiertas (3) sobre los altavoces. 5. Conecte los altavoces a los conectores de altavoces en la parte posterior de su televisor. Verifique que conecte el alambre negro del cable de altavoz en el conector - y el alambre rojo en el conector + en la parte posterior de su televisor.

Nota

La ubicación de los conectores de altavoces en su TV puede ser distinta a la de la figura.

Conexión de una antena externa

Hay dos tipos de cables de antena: 75 ohmios y 300 ohmios.

Cable de 75 ohmios Cable de 300 ohmios

Si su cable de antena tiene un conector de 75 ohmios, conéctelo al conector coaxial en la parte posterior de su TV.

Si su cable de antena tiene un conector de 300 ohmios, conéctelo a un adaptador de 300-75 ohmios (no incluido), conecte el adaptador a un cable de 75 ohmios, luego

conecte el otro extremo del conector de 75 ohmios al toma coaxial en la parte posterior de su TV.

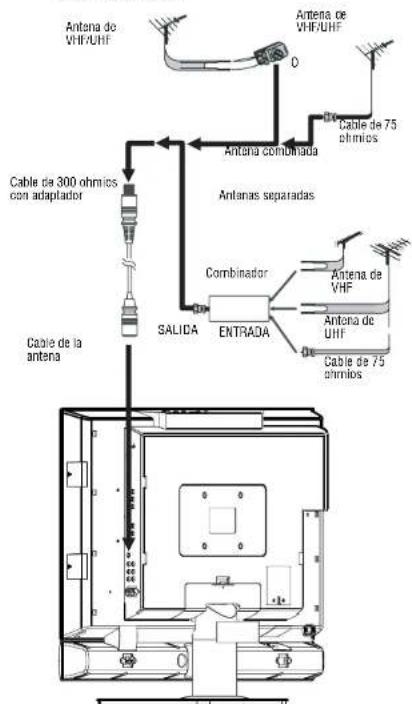

Refiérase a la siguiente figura para conectar una antena exterior.

Conexión de TV por cable

Su TV tiene un conector de 75 ohmios para conectar TV por cable.

Algunos proveedores de TV por cable codifican las señales de los canales de pago especial. Para ver estos canales necesita una caja convertidora/decodificadora.

Si no tiene una caja

convertidora/decodificadora, puede conectar su TV por cable directamente a su TV. Si tiene una caja convertidora/decodificadora, puede conectar su TV por cable usando un interruptor de RF (no suministrado). Para obtener más información sobre cómo conectar una caja convertidora/decodificadora, póngase en contacto con su proveedor de TV por cable.

Para conectar TV por cable sin usar una caja convertidora/decodificadora:

1. Conecte un extremo de un cable de 75 ohmios al toma coaxial situado en la parte posterior de su TV. 2. Conecte el otro extremo del cable al toma de pared de TV por cable.

Para conectar TV por cable con una caja convertidora/decodificadora:

• Refiérase a la siguiente figura para conectar una caja convertidora/decodificadora. (El conmutador de RF y el divisor de señal no se suministran.)

Mueva el conmutador de RF a la posición A para ver los canales sin codificación usando el control remoto de su TV. Mueva el conmutador de RF a la posición B para ver los canales codificados usando el control de la caja convertidora/decodificadora.

Conmutador de RF Divisor de señal de dos equipos

Conexión a un sistema de sonido

Refiérase a la siguiente figura para conectar un procesador de audio o un sistema de alta fidelidad (Hi-Fi).

Advertencia

Verifique que apague y desconecte su TV antes de instalar dispositivos.

Nota

En el caso de sistemas de teatro en casa, use un cable S/PDIF para tener la capacidad completa del sonido.

INSIGNIA

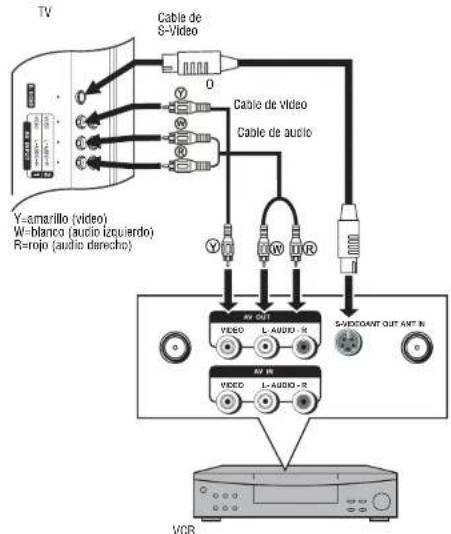

Conexión de un VCR

Puede conectar un VCR con un cable de audio/video estándar o con un cable de S-Video. El cable de S-Video no incluye el sonido. Si usa un cable de S-Video, necesitará usar un cable de audio para conectar el sonido.

Nota

Para obtener el mejor video, use el conector de S-Video si su VCR tiene una conexión de S-Video.

Advertencia

Verifique que apague y desconecte su TV antes de instalar dispositivos.

Refiérase a la siguiente figura para conectar un VCR.

Para reproducir el VCR:

1 Encienda su TV. 2 Presione el botón INPUT (Entrada) una o más veces para seleccionar Composite1 [Compuesto 1] (o S-Video si conectó el VCR al conector S-Video). 3 Encienda su VCR. 4 Inserte una cinta de video, presione el botón PLAY (Reproducir).

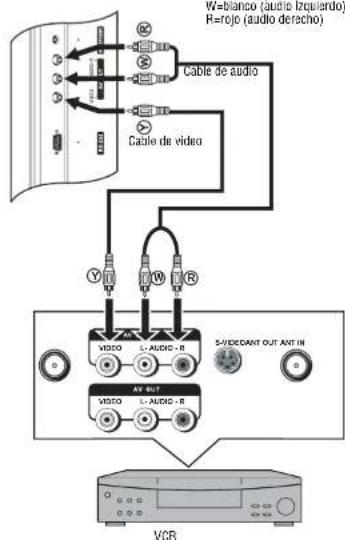

Conexión de un VCR (para grabar)

Advertencia

Verifique que apague y desconecte sus TV antes de instalar dispositivos.

Refiérase a la siguiente figura para conectar un VCR para grabar programas de TV.

Y= amarillo (video)

W= blanco (audio izquierdo) H= rojo (audio derecho)

TV

Para grabar un programa:

1. Encienda su TV. 2. Seleccione el programa que desea grabar. 3. Encienda el VCR. 4. Inserte una cinta de video y luego presione el botón de grabar en el VCR.

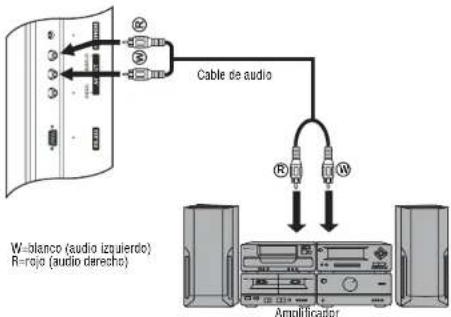

Conexión de un amplificador

Refiérase a la siguiente figura para conectar un amplificador externo.

IV

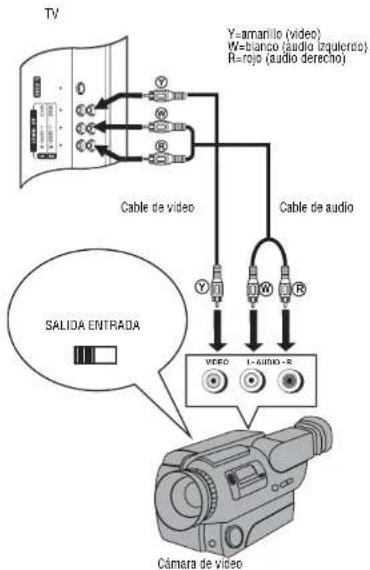

Conexión de una cámara de video

Advertencia

Verifique que apague y desconecte su TV antes de instalar dispositivos.

Refiérase a la siguiente figura para conectar una cámara de video a su TV.

Para conectar una cámara de video:

1. Conecte el cable de audio/video en los conectores AUDIO L (Audio Izquierdo), AUDIO R (Audio Derecho) y VIDEO en la parte posterior de su TV. 2. Conecte el otro extremo del cable de audio/video en los conectores de salida de audio y video de la cámara de video.

Para reproducir desde la cámara de video: 1. Encienda su TV.

2. Presione el botón INPUT (Entrada) una o más veces para seleccionar Compuesto 2. 3. Encienda la cámara de video y colóquela en el modo de reproducción. Consulte los documentos de la cámara de video para obtener más información. 4. Inserte una cinta en la cámara de video y presione el botón de reproducir.

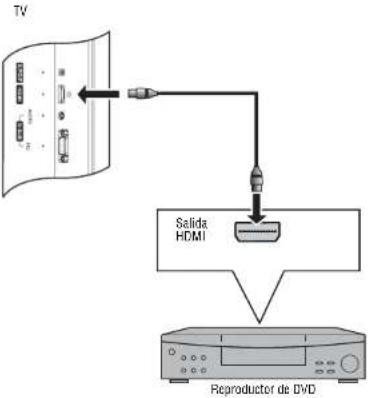

Conexión de un reproductor de DVD

Advertencia

Verifique que apague y desconecte su TV antes de instalar dispositivos.

Refiérase a la siguiente figura para conectar un reproductor de DVD a su TV.

Para conectar un reproductor de DVD:

• Conecte el cable HDMI en el conector HDMI en la parte posterior de su TV y al conector de salida HDMI en la parte posterior del reproductor de DVD.

Nota

Si el reproductor de DVD solo tiene una salida DVA, use un cable adaptador de DVD a HDMI (no suministrado) para conectar el reproductor de DVD al conector HDMI en la parte posterior de su televisor. Luego conecte el cable de audio al conector D-SUB AUDIO IN (Entrada de Audio D-SUB) en la parte posterior de su televisor.

Para reproducir un DVD:

1. Encienda su TV. 2. Presione el botón INPUT (Entrada) una o más veces para seleccionar HDMI. 3. Encienda el reproductor de DVD. 4. Inserte un DVD y luego presione el botón de reproducir.

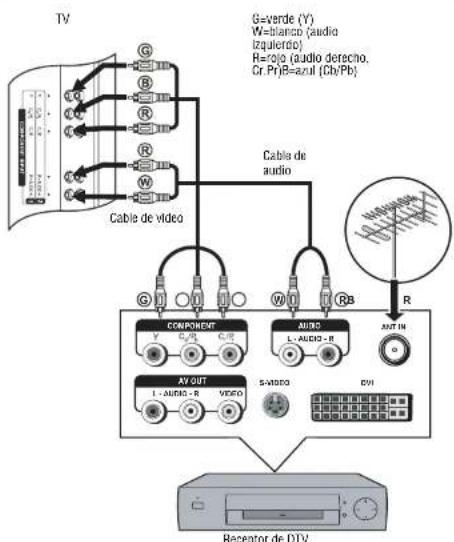

Conexión de un receptor de DTV

Advertencia: Verifique que apague y desconecte su TV antes de instalar dispositivos.

Para ver su DTV:

1. Encienda su TV. 2. Presione el botón INPUT (Entrada) una o más veces para seleccionar Component1 (Componente 1). 3. Encienda su receptor de DTV.

Conexión de una computadora

Advertencia: Verifique que apague y desconecte su TV antes de instalar dispositivos.

Refiérase a la siguiente figura para conectar una computadora a su TV.

TV

Para ver TV en su monitor de computadora:

1. Encienda su TV. 2. Presione el botón INPUT (Entrada) una o más veces para seleccionar VGA. 3. Encienda su computadora y configure su computadora para una entrada de VGA externa. Refiérase a los documentos de su computadora para obtener más información.

Uso de su TV

Cómo encender y apagar el TV

1. Verifique que el cable de alimentación esté conectado a su TV y a un tomacorriente eléctrico. 2. Presione el botón para encender su TV. 3. Presione el botón de nuevo para apagar su TV.

Selección de la fuente de señal de TV

Para seleccionar la fuente de señal de TV: 1. Presione el botón MENU (Menú). 2. Presione el botón o una más veces para resaltar Setup (Configuración), luego presione el botón OK (Aceptar) o para abrir el menú de configuración. 3. Presione el botón o una más veces para resaltar Tuning Band (Banda de Sintonización), luego presione el botón OK (Aceptar) o para acceder a las opciones de la banda de sintonización.

4. Seleccione Air (Aire) para una antena exterior. Seleccione Cable, Cable HRC, Cable IRC, o Cable Auto para TV por cable. Le recomendamos que seleccione Cable Auto para TV por cable. Para obtener más información sobre las selecciones de TV por cable, póngase en contacto con su proveedor de TV por cable. 5. Presione el botón EXIT (Salir) para cerrar el sistema de menú de pantalla.

Configuración de la lista de canales

Después de seleccionar su fuente de señal de TV (antena o cable), necesitará configurar la lista de canales. Cuando configure la lista de canales, su TV buscará todos los canales disponibles en su área y guardará una lista de los canales. Cuando presione el botón CH- o CH+, su TV se saltará los canales que no tengan señal.

Configuración automática de canales

Para configurar automáticamente la lista de canales:

1. Presione el botón MENU (Menú). 2. Presione el botón o una o más veces para resaltar Setup (Configuración), luego presione el botón OK (Aceptar) o para abrir el menú de configuración. 3. Presione el botón → una o más veces para resaltar Auto Ch Search (Búsqueda Automática de Canales). 4. Presione el botón OK (Aceptar) o para comenzar la búsqueda.

Nota

Puede presionar el botón Exit (Salir) para detener la búsqueda.

Agregando o eliminando canales

manualmente de la lista de canales Después de crear una lista de canales usando la opción "Auto Ch Search", puede agregar o eliminar canales de la lista de canales.

Para agregar o borrar canales:

1 Presione el botón MENU (Menú).

2 Presione el botón o una más veces para resaltar Setup (Configuración), luego presione el botón OK (Aceptar) o para abrir el menú de configuración. 3 Presione el botón o una más veces para resaltar Manual Ch Set (Establecimiento Manual de Canales), luego presione el botón OK (Aceptar) o para acceder a las opciones del establecimiento manual de canales. 4 Presione el botón para seleccionar un canal y luego presione el botón OK (Aceptar) para agregar o eliminar un canal. 5 Presione el botón EXIT (Salir) para cerrar el menú.

Cambio de canales

Para cambiar los canales:

• Presione el botón CH - o + en el control remoto para ir al canal más abajo o más arriba.

0 Presione los botones numéricos para seleccionar un canal. Por ejemplo, si quiere el canal 83, presione 8, luego presione 3.

0

Presione el botón para ir al último canal visto.

Selección de un sub-canal digital

La mayoría de canales de TV digital tiene más de un canal. El canal principal lleva la señal del programa de TV principal. Los sub-canales llevan las señales para programación adicional o alternativa, tal como transmisiones de radio o noticias. Por ejemplo, si el número de canal principal es 8, el número de sub-canal puede ser 8-1, 8-2 y 8-3.

Para seleccionar un sub-canal:

1. Presione los botones numéricos del canal principal, por ejemplo 8. 2. Presione el botón —, luego presione el botón del sub-canal, por ejemplo 1.

Ajuste del volumen

Para ajustar el volumen:

• Presione el botón VOL - o + para bajar o subir el volumen. Presione el botón MUTE para desactivar el sonido. Presione el botón MUTE (Silenciar) de nuevo para reactivar el sonido.

Visualización de la información de estado

Para ver información de estado:

• Presione el botón INFO. Su TV mostrará información de estado, tal como el número de canal o la fuente de la señal.

Selección de la fuente de entrada de video

Para seleccionar la fuente de entrada de video:

• Presione el botón INPUT (Entrada) una o más veces para seleccionar la fuente de video. Se puede seleccionar:

TV - Señal de TV; Composite1 - Conectores AV INPUT1; Composite2 - Conectores AV INPUT2; Component1 - Conectores COMPONENT INPUT1; Component2 - Conectores COMPONENT INPUT2; VGA - Conector D-SUB (computadora); HDMI - Conector HDMI; S-Video - Conector S-Video

Verificación de la intensidad de la señal de DTV

Para verificar la intensidad de la señal de DTV:

1. Presione el botón MENU (Menú).

2. Presione el botón ▲ o ▼ una o más veces para resaltar Setup (Configuración), luego presione el botón OK (Aceptar) o ► para abrir el menú de configuración. 3. Presione el botón ▲ o ▼ una o más veces para resaltar DTV Signal (Señal de DTV) y presione el botón OK (Aceptar) o ►. Su TV mostrará la intensidad de la señal de DTV.

Agregando una etiqueta de canal

Para agregar una etiqueta a un canal: 1. Presione el botón MENU (Menú). 2. Presione el botón ▲ o ▼ una o más veces para resaltar Setup (Configuración), luego presione el botón OK (Aceptar) o ► para abrir el menú de configuración. 3. Presione el botón ▲ o ▼ una o más veces para resaltar Channel Labels (Etiquetas de Canal), luego presione el botón OK (Aceptar) o ► para abrir el menú de etiquetas de canal. 4. Presione el botón ▲ o ▼ para mover la selección o el cursor. Presione el botón ◄ o ► para alternar entre NTSC o ATSC o para seleccionar el número de canal o carácter. 5. Presione el botón OK (Aceptar) para regresar al menú anterior, o presione el botón EXIT (Salir) para ocultar el sistema de menú.

Congelamiento de la imagen

Puede congelar (detener) la imagen en la pantalla.

Advertencia

Para proteger su TV, no congele la imagen en pantalla por períodos de tiempo extendidos.

Para congelar o descongelar la imagen: Presione el botón FREEZE (Congelar).

Ajuste del reloj

Puede ajustar el reloj automáticamente con la señal de un canal digital. Su TV busca un canal digital que contenga información de tiempo codificada. Si el reloj no muestra la hora correcta después de ajustarlo automáticamente, puede ajustar el reloj manualmente.

Ajuste automático del reloj

Para ajustar automáticamente el reloj: 1. Presione el botón MENU (Menú). 2. Presione el botón ▲ o ▼ una o más veces para resaltar Feature (Función), luego presione el botón OK (Aceptar) o ► para abrir el menú de funciones. 3. Presione el botón ▲ o ▼ una o más veces para resaltar Time Set (Ajuste de Hora), luego presione el botón OK (Aceptar) o ► para abrir el menú de ajuste de hora.

4. Presione el botón ▲ o ▼ una o más veces para resaltar Time Set Mode (Modo de Ajuste de Hora), luego presione el botón OK (Aceptar) o ► para seleccionar Auto. 5. Presione el botón ▲ o ▼ una o más veces para resaltar Time Zone (Zona Horaria), luego presione el botón OK (Aceptar) para seleccionar una zona horaria: Pacífico, Alaska, Hawái, Del Este, Central o Montaña. 6. Presione el botón EXIT (Salir) para cerrar el sistema de menú de pantalla.

Ajuste manual del reloj

Para ajustar el reloj manualmente: 1. Presione el botón MENU (Menú). 2. Presione el botón o una o más veces para resaltar Feature (Función), luego presione el botón OK (Aceptar) o para abrir el menú de sistemas. 3. Presione el botón o una o más veces para resaltar Time Set (Ajuste de Hora), luego presione el botón OK (Aceptar) o para abrir el menú de ajuste de hora. 4. Presione el botón o una o más veces para resaltar Time Set Mode (Modo de Ajuste de Hora), luego presione el botón OK (Aceptar) o para seleccionar Manual. 5. Presione el botón para seleccionar Year (Año), Date (Fecha), o Time (Hora), luego presione el botón OK (Aceptar) para ajustar el año, la fecha o la hora. 6. Presione el botón EXIT (Salir) para cerrar el sistema de menú de pantalla.

Ajuste del temporizador de apagado automático

El temporizador de apagado automático le permite seleccionar la cantidad de tiempo que transcurrirá antes de que su TV se apague automáticamente.

Para ajustar el temporizador de apagado automático:

1. Presione el botón MENU (Menú). 2. Presione el botón o una más veces para resaltar Feature (Función), luego presione el botón OK (Aceptar) o para abrir el menú de sistemas. 3. Presione el botón o una más veces para resaltar Sleep Timer (Temporizador de Apagado Automático), luego presione el botón OK (Aceptar) para seleccionar la cantidad de tiempo. Para desactivar el temporizador, seleccione Off (Desactivado).

Nota

También puede presionar el botón SLEEP (Apagado Automático) para ajustar el temporizador de apagado automático.

Visualización de subtítulos opcionales

Puede ver los subtítulos opcionales en dos modos: CAPTION (Subtítulo) y TEXT (Texto). Cada modo tiene tres canales. El modo CAPTION muestra los diálogos y comentarios de los programas de TV cuando provee una imagen clara del programa. El modo TEXT muestra información que no está relacionada con el programa, tal como horarios de programación de TV y pronósticos del tiempo. En el modo TEXT, una parte de la imagen se puede cubrir con el texto.

Nota

En el caso de sistemas de transmisión digital, puede presionar el botón CCD en el control remoto para seleccionar el modo de subtítulos opcionales.

Para ver los subtítulos opcionales:

• Presione el botón CCD una o más veces para seleccionar un modo de subtítulos opcionales. Se puede seleccionar:

CC1 CC2 CC3 CC4

Configuración de los controles de los padres

Su TV tiene un V-chip que le permite controlar el tipo de programas que sus niños pueden ver. Los controles de los padres incluyen dos clasificaciones: la MPAA (basada en la edad) y las TV Parental Guidelines [Pautas de TV para los padres] (basadas en el contenido y la edad). Un programa de TV puede tener una clasificación de MPAA o de "TV Parental Guidelines", así que debe configurar los controles para las dos clasificaciones. Antes de que seleccione las clasificaciones, necesitará configurar una contraseña para los controles de los padres.

Para establecer una contraseña:

1. Presione el botón MENU (Menú).

2. Presione el botón una o más veces para resaltar Feature (Función), luego presione el botón OK (Aceptar) o para abrir el menú de sistemas. 3. Presione el botón una o más veces para resaltar Parental Control (Control Paterno), luego presione el botón OK (Aceptar) o para abrir el menú de control paterno. 4. Presione el botón una o más veces para resaltar Password Change (Cambio de Contraseña), luego presione el botón OK (Aceptar) o para acceder a la opción Password Change (Cambio de Contraseña).

5. Presione los botones numéricos para ingresar la contraseña antigua. Si no ha configurado una contraseña, ingrese 0000. 6. Presione los botones numéricos para ingresar una contraseña nueva, luego ingrese la contraseña nueva de nuevo para confirmar.

Cuidado

Escriba su contraseña y guárdela para uso futuro.

Nota

Si olvida su contraseña, ingrese 1397 como contraseña. Luego ingrese una contraseña nueva.

Clasificaciones MPAA

Clasificacion Descripción

NONE (Ninguna) Sín clasificacion.

G Pública en general.

PG Se suglere el consejo de los padres. Contiene material que los padres peuvent considerar inadequado para los niños.

PG-13 Se recomienda fuertamente la supervisión de los padres. Este programa contiene material que los padres peuvent considerar inadequado para noños menosores de 13 años.

R -Restringido. No se recomienda para niños menosores de 17 años a menos que esténacompañados por un padre o un custodio.

NC-17 No se recomienda para niños menosores de 17 años.

X Sólo paraadultos.

Clasificaciones de "TV Parental Guidelines" (Pautas de TV para los padres)

Clasificacion Descripción

NONE (Ninguna) Sin clasificacion.

TV-Y Todos los niños.

TV-Y7 Dirigido a niños mayores de siete años.

TV-G Puesto en general.

TV-PG Se sugiere el consejo de los padres.

TV-14 Energico avisao para los padres.

TV-MA Adultos solamente

Algunas de las clasificaciones "TV Parental Guidelines" basadas en la edad también tienen clasificaciones basadas en el contenido.

Clasificación Descripción
FV	Violencia de fantasía.
L	Lenguaje vulgar.
S Situaleses sexuales
V Violencia.
D DIALOGo sexualmente sugestivo.

Para ajustar las clasificaciones:

1 Presione el botón MENU (Menú). 2 Presione el botón una o más veces para resaltar Feature (Función), luego presione el botón OK (Aceptar) para abrir el menú de sistemas. 3 Presione el botón una o más veces para resaltar Parental Control (Control Paterno), luego presione el botón OK (Aceptar) para abrir el menú de control paterno. 4 Presione el botón una o más veces para resaltar Parental Control Set (Ajuste del Control Paterno), luego presione el botón OK (Aceptar) para acceder a la dirección de clasificaciones. 5 Ingrese la contraseña. 6 Presione el botón para seleccionar una clasificación, luego presione el botón OK (Aceptar) para bloquear o desbloquear la clasificación. Cuando bloquea una clasificación, se bloqueará dicha clasificación y todas las clasificaciones por encima de ella.

Uso del sistema de menú de pantalla

Su TV tiene un sistema de menú de pantalla que le permite ajustar los controles del TV, tales como los ajustes de video y audio.

Para usar el sistema de menú de pantalla:

1 Presione el botón MENU (Menú). 2 Presione el botón una o más veces para seleccionar un menú. 3 Presione el botón para navegar a un elemento o ajustar un valor. 4 Presione el botón OK (Aceptar) para confirmar un ajuste, abrir un submenú o conmutar un ajuste. 5 Presione el botón MENU (Menú) para regresar al menú anterior o presione el botón EXIT (Salir) para ocultar el sistema de menú de pantalla.

Menús de pantalla

Menu de pantalla	Opiniones
Video Note: Las options pueden variar en differentesodos.	Picture Mode (Mode de Imagen) - SeLECTIONA el modo de imagen: User (Empresa), Nature (Naturalez), Soft (Suede), o Bright (Brilliente). Taramelmente, que se prensionar el botón PICTURE (Imagen) para seleccionar el modo de imagen. Contrast (Contraste) - Aumenta el nivel de la imagen paraajustar susareas blancas. Reducel nivel de la imagen paraajustar las areas negras.Brightness (Brillo) - Aumenta el brillo paraagregar mas luz a las areas oscuras de la imagen.Reduce el brillo paraagregar masoscurdidad a las areas iluminadas de la imagen.Color - Ajusta el color global de la imagen.Sharppness (Nitidez) - Aumenta el nivel delnitidez paramostrar imagenes mas limpias yclaras.Reducel nivel paramostrar unimagenmasuavizada.Aspect Ratio (Relación de Aspecto)-Seleccióna la relación de aspecto de la pantalla:Wide (Ancho), Cinema, Normal, o Zoom.Tambiendoenpeplasronel botón ZOOMpara seleccionar la relación de aspecto.Advanced Video Menu (Menú de VideoAvanzado) - Provee accesoa las functiona vanzadas:Noise Reduction (Reducción de Ruido)- Reduce el ruido de la imagen (nieve).Tint (Tinte) - Aumenta el nivel de colorpara agragar más verde a los tonos delpieil. Reducel nivel de color paraagregar mas violeta a los tonos delpieil.Color Temperature (Temperatura deColor)-Selección una de tresajuste de color automaticos: Cool (Frio) paramás azul, Warm (Caliente) para másrojo,y Normal.3D Y/C-Activa o desactivela el filtrótpenope 3D.VGA Set/Component Set (Ajustar VGA/Ajustar Componente)- Si su TV está conectado a uncomputadora o a video de componentes,ajustalassigüentes opuestos:H-Pos (Posición H)- Ajusta la posiónhorizontal de la imagen.V-Pos (Posición V)- Ajusta la posiónvertical de la imagen.Clock (Reloj)- Ajusta la fecuencia demuestre.Phase (Fase)- Mejora el foco de unimagénestable.Setting (Ajuste)- Regresa el modo VGAa losvalores de fabrica.
Audio Nota: Las options peuvent variar en differentesodos.	Sound Mode (Moto de Sonido)-Selección el modo de sonido: User (Empresa), News (Noticias), Music (Música), o Movle (Pellicula). Taramelmente possible presionar el botón AUDIO para seleccionar el modo de sonido.
	Bass (Graves) - Ajusta los sonidos graves.
	Treble (Agudos) - Ajusta los sonidos agudos.
	Balance - Ajusta el volumen del ottavoz derecho y el izquerdo.
	Earphone Vol (Volumen de Auricular) - Ajusta el volumen del auricular.
	Digital Audio Output (Salida de Audio Digital) - Selección el modo de audio para el conector S/PDIF.
	• RAW (En bruto): Entrada AC-3 y Salida AC-3. Entrada PCM y Salida PCM.
	• PCM: Entrada AC-3 y Salida PCM.
	Entrada PCM y Salida PCM.
	MTS - Selección el sonido de TV multicastanal (MTS): Mono, Stereo (Estéreo) o SAP (Programa de Audio Secundario). Taramelmente possible prescionar el botón MTS/SAP para seleccionar el modo MTS.
	Audio Language (Idioma del audio) - Selección un Idioma alerno si el programa tiene más de unidioma.
Setup (Configuración)	Tuning Band (Banda de Sintonización) - Selección la fuente de Signals del TV. Para Obtener más información, via "Selección de la fuente de la SERIAL de TV" en la page 56.
	DTV Signal (Senal DTV) - Muestra la intensidad de la signal de TV digital. Para Obtener más información, via "Verónica de la intensidad de la SERIAL de DTV" en la page 58.
	Auto Ch Search (Búsqueada Automática de Canales) - Configura automatistically una lista de los canales disponibles en su area. Para Obtener más información, via "Configuración automática de canales" en la page 57.
	Manual Ch Set (Establecimiento Manual de Canales) - Le permittedegrar o eliminatar canales de la lista de canales. Para Obtener más información, via "Ajuste manual del relo" en la page 58.
	Channel Labels (Etiquetas de Canal) - Le permite abreggar unaética u a un canal. Para Obtener más información, via "Agregando una etiqueta de canal" en la page 58.

Menu de pantalla

Opciones

Función Source (Fuente) – SeLECTIONA la fuente de laelfast de video. Se可以选择ar:TVCompositet1 (Compuesto 1)Compositot2 (Compuesto 2)Component1 (Componente 1)Component2 (Componente 2)VGAHDMILS - Videodoubtedly puede presionar el botón INPUT(Entrada) para selectionar la fuente de laelfast de video.Time Set (Ajuste de la hora) – Ajusta el reloj.Para Obtener más información, vaea "Ajuste del reloj" en la pagea 58.Sleep Timer (Temoripr达标ator de Apagado Automático) – Ajustate el temporizador deapagado automático. Para Obtener másinformation, vaea "Ajuste del temporizador deapagado automático" en la pagea 58.Parental Control (Control de los Padres) –Acceda a los controles del V-chip. Para Obtenermas informaciones, vaea "Configuración de loscontroles de los padres" en la pagea 59.Closed Caption Options (Opciones deSubtitulos Optativos) – Personaliza lossubtitulos optativos para los sistemasde transmisión digital. Puede ajustar el tiempo, lafuente, el color del texto, la opacidad del texto,el color del fondo, la opacidad del fondo, elefecto del borde, y el color del borde.CC when Mute (Subtitulos optativos cuando sesilencia) – Cuando seactiva estaisión, su TVmuestra automatisticallylos subtitulosoptativos cuando sesilencia) – Cuando seactiva estaisión, su TVmuestra automatisticallylos subtitulosoptativos cuando sesilenciam volumen.Menu Language (Idiomela del Menu) –SeLECTIONA el idioma para el sistemas de menuede pantalla. Puede selectionar他们在、francés oespañol.

Programación del control remoto

Programación de un equipo conectado a su TV

El control remoto puede controlar cuatro dispositivos, tales como un VCR, un reproductor de DVD, un receptor de cable o satélite, un amplificador o sintonizador, o un equipo similar.

Para programar el control remoto:

1 Encuentre el número para el dispositivo que desea programar. Refiérase al "Apéndice" en la página 64. Si hay más de un número listado para un equipo, pruebe todos los códigos. 2 Encienda el equipo que desea programar y cargue medios si se requiere, por ejemplo un DVD. 3 Presione una tecla de dispositivo en el control remoto, por ejemplo DVD, CBL o AUX. 4 Mantenga presionado el botón SET (Establecer) en el control remoto hasta que el indicador LED parpadee dos veces, luego suelte el botón.

INSIGNIA

5 Ingrese el primer número de cinco dígitos para su equipo. El indicador LED parpadeará una vez cada vez que se ingresa un número. Si el número es el correcto, el indicador LED parpadeará dos veces.

Nota

Si el indicador LED no parpadea dos veces, repita los pasos 3 al 5 usando un número diferente.

6 Apunte el control remoto al equipo y presione el botón. El equipo se deberá apagar.

Nota

Si el equipo no se apaga, repita los pasos 4 al 6. Use un código diferente. Si no puede encontrar un código que funcione, refiérase a "Búsqueda de un código" en la página 62.

7 Repita los pasos 1 al 6 para programar equipos adicionales. 8 Presione el botón SET (Establecer) para guardar el código y salir.

Búsqueda de un código

Para buscar un código:

1 Presione el botón de un equipo. 2 Mantenga presionado el botón SET (Establecer) hasta que el indicador LED parpadee dos veces, luego suelte el botón. 3 Ingrese 991, luego el número del equipo (0 = cable, 1 = TV, 2 = VCR, 3 = audio). El indicador LED parpadeará dos veces. 4 Apunte el control remoto al equipo y presione el botón. Si el equipo responde, vaya al paso 7. 5 Si el equipo no responde, presione el botón CH+. Su control remoto probará el siguiente código. Mantenga presionado el botón CH+ hasta que el equipo responda. Puede presionar el botón CH- para probar un código anterior. 6 Para programar otro equipo, repita los pasos 1 al 5. 7 Presione el botón SET (Establecer) para guardar el código y salir.

Verificación del código

Si programó un equipo usando el código, le podría gustar saber qué código de 4 dígitos está usando el control remoto.

Para revisar el código:

1 Presione el botón del equipo en el control remoto. 2 Mantenga presionado el botón SET (Establecer) hasta que el indicador LED parpadee dos veces, luego suelte el botón. 3 Ingrese 990. El indicador LED parpadeará dos veces. 4 Presione el botón 1 y cuente las veces que parpadea el indicador LED. Este es el primer dígito del código. Por ejemplo, si el indicador LED parpadea dos veces, el primer dígito es 2. Si el indicador LED no parpadea, el primer dígito es 0.

5 Repita el paso 4 usando 2 para el segundo dígito, 3 para el tercer dígito, 4 para el cuarto dígito, y 5 para el quinto dígito. 6 Presione el botón SET (Establecer) para salir.

Programación del bloqueo de volumen

El control remoto tiene preconfigurado para controlar el volumen de cada equipo conectado. Puede activar el bloqueo de volumen para que el volumen de un equipo controle el volumen en todos los modos. Después de bloquear el control de volumen, puede desbloquearlo para un equipo específico para que pueda controlar el volumen de este equipo independientemente.

Para bloquear el control de volumen:

1 Mantenga presionado el botón SET (Establecer) hasta que el indicador LED parpadee dos veces, luego suelte el botón. 2 Ingrese 993, luego presione el botón del equipo del cual quiere controlar el volumen. El indicador LED parpadeará dos veces. Cuando presione el botón VOL+, VOL-, o MUTE (Silenciar) en el control remoto, el equipo seleccionado controlará el volumen sin importar qué equipo esté en uso.

Para desbloquear el control de volumen:

1 Mantenga presionado el botón SET (Establecer) hasta que el indicador LED parpadee dos veces, luego suelte el botón. 2 Ingrese 993, luego presione el botón VOL+. El indicador LED parpadeará cuatro veces. El control de volumen se desbloqueará.

Para desbloquear el control de volumen de un solo equipo:

1 Presione el botón del equipo. 2 Mantenga presionado el botón SET (Establecer) hasta que el indicador LED parpadee dos veces, luego suelte el botón. 3 Ingrese 993, luego presione el botón VOL. El indicador LED parpadeará cuando veces. El control de volumen para el equipo que ha seleccionado estará desbloqueado.

Localización y corrección de fallas del control remoto

Síntoma Soluciones probable
Elindicador LED no parpadea cuando se presiona un botón	Reemplaza las pilas.
Elindicador LED parpadea cuando se presiona un botón, pero el equipo no responde	Verifique de que se pueda a menos de 15 pies (4.6 metros) del equipo y que apunte el control remoto al sensor del control remoto en el equipo.
Elindicador LED parpadeara extendidamente una vez	Presionó un botón incorrecto. Comience el procedimiento de nuevo.
Elcontrol remoteno no controla un equipo osole controla claras functions del equipo	Verifique que el equipo cuenta con un sensor de control remoto, bajo pruebe con otro número.
No hay volumen en un equipo	Refleerasase "Programación del bloqueo de volumen" en la頁a 62.

Mantenimiento

• No utilice su TV en áreas que son demasiado calientes o frías porque el gabinete se puede dañar o la pantalla puede deformarse. Las temperaturas de almacenamiento son de 32°F a 122°F (0°C a 50°C). Las temperaturas de operación son de 41°F a 104°F (5°C a 40°C).
• No coloque su TV bajo luz solar directa ni cerca de una fuente de calor.

Limpieza de su TV

Limpie la pantalla y el gabinete con un paño suave y sin pelusa. Si la pantalla o el gabinete se encuentran especialmente sucios, humedezca un paño suave y sin pelusa en una solución detergente suave, exprima el exceso de humedad del paño y limpie la pantalla o el gabinete con el paño. Use un paño limpio para secar la pantalla o el gabinete.

Cuidado

Evite usar sustancias inflamables, tales como repelente de insectos, solventes y diluyentes. No deje su TV en contacto con objetos hechos de hule o PVC por periodos de tiempo extendidos. Estos pueden dañar su TV.

Cuidado

No deje que líquidos goteen dentro del gabinete.

Localización y Corrección de Fallas

Advertencia

No intente reparar su TV usted mismo. Refiera toda reparación a un técnico de servicio calificado.

Síntoma Solución probable

Lainstitution no enciende ·Verifique que el cable de alimentacion está conectado a su TV y a un tomacorridente electrico. ·Desconecte el cable de alimentacion, espere 60 segundos, bajo reconecte el cable y enciende su TV.

No hay imagen ·Verifique que los cables de video estan conectados firmamente en la parte posterior de su TV. ·Ajuste el contraste y el brillo. ·Verifique que se selecciono el modo de video correcto. ·Verifique que la SERIAL de entrada es compatible.

Buena imagen, pero no hay sonido ·Subu el volumen. ·Verifique que el sonido no está silenciado. ·Verifique que se selecciono el modo de audio correcto.

Buen sonido pero color deficiente ·Ajuste el contraste, el color y el brillo.

Síntoma Solución probable

Imagen insatisfactoria. - Verifie que la habitación no es muy brillante. La luz reflejándose en la噎a可以使 hacer que sea dificil ver la imagen. Si unaamera S-VHS o unaamera de video se conectan,mintras se enciende{othersequipo conectado,可以使 serque la imagen se vainsatisfactoria. Apague uno o más equipos.
Linea punteadahorizontal	Puede ser que su TV seencuentremasado cercadofofoequipo electrico, tal comouna secadora de pelo o una luzneón. Apague el equipo omueva su TV.
El control remoto nofunciona	Presione el boton TV.Reemplace las pilas.Compruebe que los@simbolos+y-en las pilas correspondandcon los@simbolos+y-en elcompartimientode las pilas.Limplee sensordel controlremoto en el frrente du TV.Iluminación brillante ofluorescántepuede interfericonla SSHalala detel control remto.Apague la luz omueva su TV.
Imagen con niewo ruido	Asegüresse de que los cables delAVVesten bien y firmamenteconectados.
La imagen VGA no esestable o no estásinconrnizada	Verifie que se haselectionado el modo de VGAcorrecto en su computadora.
No hay calidad de uno dellos altavoces	Aluste el balance en elmenúde sonido.
Los botones de controlo nofuncional	Desconecte el cable delalimentación por unosocos y bajo reconsteele cable del nuevo y encienda suTV.
Algunas partles de lapantalla no se iluminan	La panela de plasma se fabricausando una Tecnología delprecision de alto nivelfeatures de la imagen podenfallar deunas partedes laimagen o poderencarnostpotos luminosos. Esteno no esun malfuncionamento.
Aparecen imagenespermanentes	No muestrera imagen fijiatacero un logotipó, un jugego,una imagenedecomputadorapor un periodo de tiempoextendedo. Estoyo peut causarque una imagen permanente sesqueme en la panela. Este tipo de dañonostoa cubiertorpor sugaranía.
El TV produce ruidoscomo un "clic"	Estossonidosocurenwhenedgababinete du SVse expandocotraccadebidoacambios enla temperatura. Esteno qués unmalfuncionamento.

Especificaciones

• El diseño y las especificaciones están sujetos a cambio sin aviso previo.
• El peso y las dimensiones listadas son aproximados.

Fuente de alimentación	100 - 240 V CA 50/60 Hz
Consumo de energia	140 W
Pantalla 27ulgadas
Rango de canales VHF: 2-13UHF: 14-69CATV: 1-125CADTV: 1-135DTV: 2-69
Peso 41.9 lb. (19 kg)
DimensionesAncho × Alto × Profundidad	27.56 × 22.91 × 9.06ulgadas(70.0 × 58.2 × 23.0 cm)
Temperatura Temperatas de almacenimiento son32° a 122 °F (0° a 50 °C).Temperativas de funciona bajo la lawa 41 °F a 104 °F (5° a 40 °C).
Sistema de TV NTSC-MI, ATSC
Accesorios Guía del usuarioControl remoto

Apéndice

Código de VCR

ABS 21972
Admiral 20048, 20209
Alko 20278
Aiwa 20037, 20479
Allenware 21972
America Action 20278
American High	20035
Amoisonic	20479
Anam	20162, 20037, 20240, 20278
Anam National	20162
Asha 20240
Audiovox	20037, 20278
Beaumark	20240
Bell & Howell	20104
Broksonic	20184, 20121, 20209, 20002,20479
Calix 20037
Canon	20035
Carver	20081
CCE 20072, 20278
Changhong	20048, 20081
Citizen	20037, 20278
Colt	20072
Craig	20037, 20047, 20240, 20072
Curtis Mathes	20060, 20035, 20162
Cybernex	20240

CyberPower	21972
Daewoo	20045, 20104, 20278
Dell	21972
Denon	20042
DirecTV	20739
Durabrand	20039, 20038
Electrohome 20037
Electrophonic	20037
Emerex	20032
Emerson	20035, 20037, 20184, 20240,20045, 20121, 20043, 20209, 20002, 20278, 20479
Fisher	20047, 20104
Fuji	20035, 20033
Fujitsu	20045
Gateway	21972
GE	20060, 20035, 20240
General	20045
Go Video	20432
GoldStar	20037, 20209, 20038, 20225
Haojie	20240
Harman/Kardon	20081, 20038
Harwood	20072
Hewlett Packard	21972
HI-Q	20047
Hitachi	20037, 20042, 20055
Howard Computers	21972
HP	21972
Hughes Network Systems	20042, 20739
IBUYPOWER	21972
JVC	20045, 20067
KEC 20037, 20278
Kenwood	20067, 20038
KLH 20072
Kodak	20035, 20037
Kolin	20043 LG 20037, 20045, 20042, 20209,20038
Logik	20072
LXI	20037
Magnavox	20035, 20039, 20081
Magnin	20240
Marantz	20035, 20081
Marta	20037
Matsushita	20035, 20162
Media Center PC	21972
MEI	20035
Memorex	20035, 20162, 20037, 20048,20039, 20047, 20240, 20104, 20209, 20479
MGA	20240, 20043
MGN Technology	20240
Microsoft 21972
Mind	21972
Minolta 20042
Mitsubishi 20067, 20043
Motorola 20035, 20048
MTC 20240
Multitech 20072
NEC 20035, 20037, 20048, 20104,20067,20038
Newave 20037
Nikko 20037
Noblex 20240
Northgate 21972
Olympus 20035
Optimus 21062, 20162, 20037, 20048,20104,20432
Orion 20184, 20209, 20002, 20479
Panasonic 21062, 20035, 20162, 20616,20225
Penney	20035, 20037, 20240, 20042,20038
Pentax	20042
Philco	20035, 20479
Philips	20035, 20081, 20739, 20618
Pilot	20037
Pioneer 20042, 20067
Polk Audio	20081
Profitronic	20240
Proscan	20060
Protec	20072
Pulsar	20039
Qlisheng	20060
Quasar	20035, 20162
Radix 20037
Randex 20037
RCA	20060, 20035, 20240, 20042,20880
Realistic 20035, 20037, 20048, 20047,20104
ReplayTV 20616
Runco	20039
Sampo	20037, 20048
Samsung	20240, 20045, 20432
Sanky	20048, 20039
Sansul 20067, 20209, 20479
Sanyo	20047, 20240, 20104
Scott	20184, 20045, 20121, 20043
Sears 20035, 20037, 20047, 20042,20104
Sharp	20048, 20209
Shintom 20072
Shogun 20240
Singer	20072
Sonic Blue	20616
Sony	20035, 20032, 20033, 20636,21972
STS	20042
Sylvania	20035, 20081, 20043
Systemax	21972
Tagar Systems	21972

Códigos de reproductores de DVD

Tashiko 20037
Tatung	20045, 20067
Technics	20035, 20162
Teco 20035, 20037, 20048, 20038
Teknika 20035, 20037
Tivo 20636, 20618, 21503, 20739
TMK	20240
Toshiba 20045, 20042, 20067, 20043,21503,21008, 21972
Totevision	20037, 20240
Touch	21972
Unitech 20240
Vector	20045
Vector Research	20038
Victor	20067
Video Concepts	20045
Videomagic	20037
Videosonic	20240
Viewsonic	21972
Wards	20060, 20035, 20048, 20047,20081,20240, 20042, 20072
WhiteWestinghouse	20209, 20072
XR-1000 20035, 20072
Yamaha	20038
Zenith	20039, 20033, 20209, 20479
ZT Group 21972

Alwa	20641, 21912
Akai 20770
Allegro	20869
Apex Digital	20672, 20717, 20797, 21061,20796, 21056, 21937, 20794, 21020, 21915
Blaupunkt	20717
Blue Parade	20571
Broksonic	20695
Changhong	20627, 21061
CineVision	20869
Coby	21086
Curtis Mathes	21087
CyberHome	21024, 21023, 21129, 20816, 21117
Daewoo	20833, 21172, 20869
Denon	20490
DVD2000	20521
Emerson 20591, 20675
Enterprise	20591
Fisher	21919
Funai 20675
Gateway 21158, 21073
GE	20522, 20717
Go Video 20744, 20833, 21099, 20783,21075, 20869, 21730
Greenhill 20717
Harman/Kardon 20582, 20702
Hitachi 20573, 20664, 21919
Hiteker 20672
Initial 20717
Integra 20627, 21924
JBL 20702
JVC 20558, 20623, 20867
Kenwood 20490, 20534
KLH 20717, 21020, 21149
Koss 20651, 21980
Lasonic 20798
LG 20591, 20869, 20801
Liquid Video 21980
Lite-On 21158, 21058
Loewe	20511
Magnavox	20503, 20539, 21976, 21914, 20675
Marantz	20539
Memorex 20695
Microsoft	20522
Mintok	20717
Mitsubishi	21521, 20521
Nesa	20717
Norcent	21003
Onkyo	20503, 20627, 21924, 20792
Oriltron	20651, 21980
Panasonic	20490, 21762, 21990
Phillips	20503, 20539, 20646, 21914
Pioneer	20525, 20571
Polaroid	21086, 21061
Polk Audio	20539
Portland	20770
Proscan	20522
Qwestar	20651
RCA	20522, 20571, 20717, 20822
Rio	20869
Rotel	20623
Sampo	20752, 20698
Samsung 20490, 20573, 21932, 21075, 20820
Sansui	20695
Sanyo	20695
Sharp	20630, 20752
Sharper Image	21117
Sherwood	20770
Shinco 20717
Shinsonic	20533
Sonic Blue	20869, 21099
Sony 20533, 20864, 21033, 21904, 21903
SVA	20717
Sylvania	20675
Symphonic	20675

Teac	20717, 21984, 20809
Technics	20490
Theta Digital 20571
Toshlba	20503, 20695
Urban Concepts	20503
Xbox 20522
Yamaha	20490, 20539, 20545
Zenith	20503, 20591, 20869

Códigos de convertidores de cable

ABC 000003, 000008, 00014
Americast 00899
Bell & Howell 00014
Bell South 00899
Clearmaster 00883
ClearMax 00883
Coolmax 00883
Daeryung 01877, 00877, 00477, 00008
Digi 00637
Director 00476
Dumont 00637
Gehua 00476
General Instrument	00476, 00810, 00276, 00003,00014
GoldStar 00144
Hamlin 00009, 00273
Hitachi 00014
Jerrold 00476, 00810, 00276, 00003,00012, 00014
KNC 00008
LG	00144
Memorex	00000
Motorola	00476, 00810, 00276, 01254,01376
MultiVision	00012
Pace	01877, 00237
Panasonic	00000, 00008, 00107
Panther	00637
Paragon	00000
Phillips 00317, 01305
Pioneer	01877, 00877, 00144, 00533
Pulsar 00000
Quasar 00000
RadioShack	00883
Regal	00279, 00273
Runco	00000
Samsung	00000, 00144
Scientific Atlanta	01877, 00877, 00477, 00008
Sony	01006
Starcom	00003, 00014
Supercable	00276
Supermax 00883
Tocom	00012
Torx 00003
Toshiba	00000
Trans PX	00276
Tristar	00883
TS	00003
V2	00883
Viewmaster	00883

Vision	00883
Vortex View 00883
Zenith	00000, 00525, 00899

Avisos legales

Declaración de la FCC

Interferencia de radio-TV

Este equipo ha sido sometido a pruebas y se ha determinado que satisface los límites establecidos para clasificarse como dispositivo digital de Clase B de acuerdo con la Parte 15 del reglamento FCC. Estos límites se han establecido para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y puede emitir energía de radiofrecuencia. Si no se instala y usa de acuerdo con las instrucciones, este aparato puede causar interferencias perjudiciales a las comunicaciones de radio. Sin embargo, no se garantiza que no ocurrirá interferencia en una instalación particular. Si el equipo causa interferencias perjudiciales en la recepción de la señal de radio o televisión, lo cual puede comprobarse encendiéndolo y apagándolo alternativamente, se recomienda al usuario corregir la interferencia mediante uno de los siguientes procedimientos:

1. Cambie la orientación o la ubicación de la antena receptora. 2. Aumente la distancia entre el equipo y el receptor. 3. Conecte el equipo a un tomacorriente de un circuito distinto de aquel al que está conectado el receptor. 4. Solicite consejo al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Este aparato digital de Clase B cumple con el ICES-003 canadiense.

Este equipo puede generar y usar energía de radiofrecuencia. Los cambios o modificaciones que se realicen a este equipo pueden causar interferencia perjudicial a menos que los cambios estén expresamente autorizados en el manual de instrucciones. El usuario podrá perder la autoridad de operar este equipo si se realiza un cambio o modificación no autorizada.

Derechos de reproducción

© 2006 Insignia. Insignia y el logotipo de Insignia son marcas comerciales de Best Buy Enterprise Services, Inc. Otras marcas y nombres de productos son marcas comerciales o marcas registradas de sus dueños respectivos. Las especificaciones y características están sujetas a cambios sin previo aviso.

Distribuido por Insignia™ Products

© 2005 productos Insignia™

Todos los derechos reservados. Todos los demás productos y marcas son marcas comerciales de sus respectivos dueños.
