MANUAL DE USUARIO 36052 BLACK & DECKER

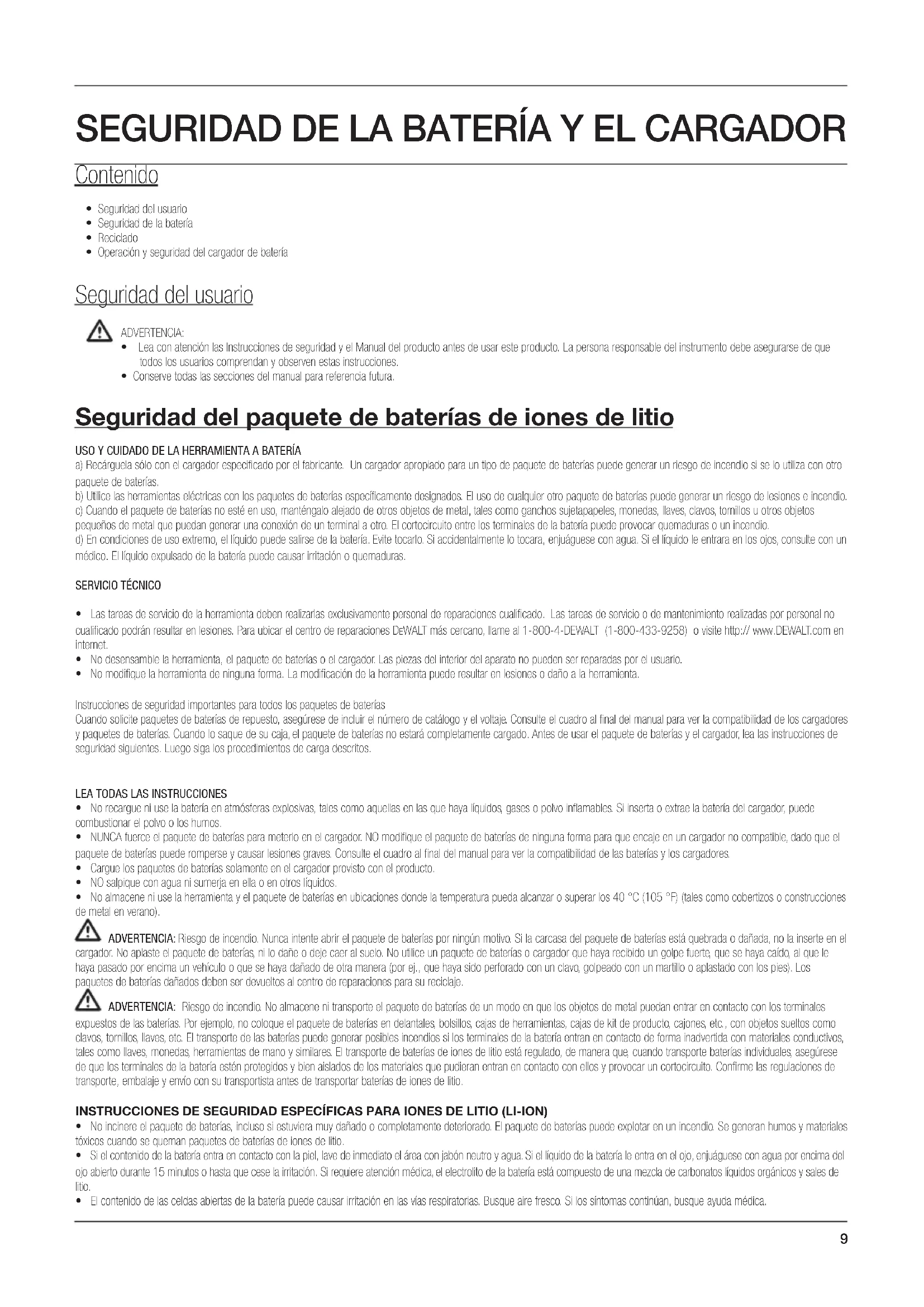

• Seguridad del usuario

• Seguridad de la batería

• Operación y seguridad del cargador de batería Seguridad del usuario ADVERTENCIA:

• Lea con atención las Instrucciones de seguridad y el Manual del producto antes de usar este producto. La persona responsable del instrumento debe asegurarse de que todos los usuarios comprendan y observen estas instrucciones.

• Conserve todas las secciones del manual para referencia futura. Seguridad del paquete de baterías de iones de litio USO Y CUIDADO DE LA HERRAMIENTA A BATERÍA a) Recárguela sólo con el cargador especificado por el fabricante. Un cargador apropiado para un tipo de paquete de baterías puede generar un riesgo de incendio si se lo utiliza con otro paquete de baterías. b) Utilice las herramientas eléctricas con los paquetes de baterías específicamente designados. El uso de cualquier otro paquete de baterías puede generar un riesgo de lesiones e incendio. c) Cuando el paquete de baterías no esté en uso, manténgalo alejado de otros objetos de metal, tales como ganchos sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos pequeños de metal que puedan generar una conexión de un terminal a otro. El cortocircuito entre los terminales de la batería puede provocar quemaduras o un incendio. d) En condiciones de uso extremo, el líquido puede salirse de la batería. Evite tocarlo. Si accidentalmente lo tocara, enjuáguese con agua. Si el líquido le entrara en los ojos, consulte con un médico. El líquido expulsado de la batería puede causar irritación o quemaduras.

• Las tareas de servicio de la herramienta deben realizarlas exclusivamente personal de reparaciones cualificado. Las tareas de servicio o de mantenimiento realizadas por personal no cualificado podrán resultar en lesiones. Para ubicar el centro de reparaciones DEWALT más cercano, llame al 1-800-4-DEWALT (1-800-433-9258) o visite http:// www.DEWALT.com en internet.

• No desensamble la herramienta, el paquete de baterías o el cargador. Las piezas del interior del aparato no pueden ser reparadas por el usuario.

• No modifique la herramienta de ninguna forma. La modificación de la herramienta puede resultar en lesiones o daño a la herramienta. Instrucciones de seguridad importantes para todos los paquetes de baterías Cuando solicite paquetes de baterías de repuesto, asegúrese de incluir el número de catálogo y el voltaje. Consulte el cuadro al final del manual para ver la compatibilidad de los cargadores y paquetes de baterías. Cuando lo saque de su caja, el paquete de baterías no estará completamente cargado. Antes de usar el paquete de baterías y el cargador, lea las instrucciones de seguridad siguientes. Luego siga los procedimientos de carga descritos.

LEA TODAS LAS INSTRUCCIONES

• No recargue ni use la batería en atmósferas explosivas, tales como aquellas en las que haya líquidos, gases o polvo inflamables. Si inserta o extrae la batería del cargador, puede combustionar el polvo o los humos.

• NUNCA fuerce el paquete de baterías para meterlo en el cargador. NO modifique el paquete de baterías de ninguna forma para que encaje en un cargador no compatible, dado que el paquete de baterías puede romperse y causar lesiones graves. Consulte el cuadro al final del manual para ver la compatibilidad de las baterías y los cargadores.

• Cargue los paquetes de baterías solamente en el cargador provisto con el producto.

• NO salpique con agua ni sumerja en ella o en otros líquidos.

• No almacene ni use la herramienta y el paquete de baterías en ubicaciones donde la temperatura pueda alcanzar o superar los 40 °C (105°F) (tales como cobertizos o construcciones de metal en verano). ADVERTENCIA: Riesgo de incendio. Nunca intente abrir el paquete de baterías por ningún motivo. Si la carcasa del paquete de baterías está quebrada o dañada, no la inserte en el cargador. No aplaste el paquete de baterías, ni lo dañe o deje caer al suelo. No utilice un paquete de baterías o cargador que haya recibido un golpe fuerte, que se haya caído, al que le haya pasado por encima un vehículo o que se haya dañado de otra manera (por ej., que haya sido perforado con un clavo, golpeado con un martillo o aplastado con los pies). Los paquetes de baterías dañados deben ser devueltos al centro de reparaciones para su reciclaje. ADVERTENCIA: Riesgo de incendio. No almacene ni transporte el paquete de baterías de un modo en que los objetos de metal puedan entrar en contacto con los terminales expuestos de las baterías. Por ejemplo, no coloque el paquete de baterías en delantales, bolsillos, cajas de herramientas, cajas de kit de producto, cajones, etc., con objetos sueltos como clavos, tornillos, llaves, etc. El transporte de las baterías puede generar posibles incendios si los terminales de la batería entran en contacto de forma inadvertida con materiales conductivos, tales como llaves, monedas, herramientas de mano y similares. El transporte de baterías de iones de litio está regulado, de manera que, cuando transporte baterías individuales, asegúrese de que los terminales de la batería estén protegidos y bien aislados de los materiales que pudieran entran en contacto con ellos y provocar un cortocircuito. Confirme las regulaciones de transporte, embalaje y envío con su transportista antes de transportar baterías de iones de litio. INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA IONES DE LITIO (LI-ION)

• No incinere el paquete de baterías, incluso si estuviera muy dañado o completamente deteriorado. El paquete de baterías puede explotar en un incendio. Se generan humos y materiales tóxicos cuando se queman paquetes de baterías de iones de litio.

• Si el contenido de la batería entra en contacto con la piel, lave de inmediato el área con jabón neutro y agua. Si el líquido de la batería le entra en el ojo, enjuáguese con agua por encima del ojo abierto durante 15 minutos o hasta que cese la irritación. Si requiere atención médica, el electrolito de la batería está compuesto de una mezcla de carbonatos líquidos orgánicos y sales de litio.

• El contenido de las celdas abiertas de la batería puede causar irritación en las vías respiratorias. Busque aire fresco. Si los síntomas continúan, busque ayuda médica. SEGURIDAD DE LA BATERÍA Y EL CARGADOR10 ADVERTENCIA: Riesgo de quemadura. El líquido de la batería puede ser inflamable si se lo expone a una chispa o llama. Reciclado El sello RBRC™ El sello RBRC™ (Compañía de reciclado de baterías recargables) en las baterías (o paquetes de baterías) de níquel cadmio, hidruro de metal de níquel o iones de litio indica que los gastos de reciclaje de estas baterías (o paquetes de baterías) que se deben afrontar al final de su vida útil ya han sido pagados por DEWALT. En algunas áreas, es ilegal colocar baterías gastadas de níquel cadmio, hidruro de metal de níquel o iones de litio en la basura o el circuito de desechos sólidos municipales, y el programa de la RBRC ofrece una alternativa respetuosa con el medioambiente. RBRC™, en cooperación con DEWALT y otros usuarios de baterías, ha establecido programas en los Estados Unidos y Canadá para facilitar la recolección de baterías gastadas de níquel cadmio, hidruro de metal de níquel o iones de litio. Ayude a proteger nuestro medioambiente y preservar los recursos naturales llevando dichas baterías a un centro de reparaciones DEWALT autorizado o a su vendedor minorista local para que las reciclen. También puede contactar a su centro de reciclaje local para obtener información sobre el lugar de recolección de baterías gastadas. RBRC™ es una marca comercial registrada de la compañía Rechargeable Battery Recycling Corporation. Seguridad del cargador de baterías Instrucciones de seguridad importantes para todos los cargadores de baterías Cargadores CONSERVE ESTAS INSTRUCCIONES: Este manual contiene importantes instrucciones de funcionamiento y seguridad para cargadores de baterías. Su herramienta utiliza un cargador DEWALT. Consulte el cuadro en la contratapa de este manual para ver la compatibilidad de cargadores y paquetes de baterías.

• Antes de usar el cargador, lea todas las instrucciones y marcas de precaución en el cargador, el paquete de baterías y el producto que use el paquete de baterías. ADVERTENCIA: Riesgo de descarga. No permita el ingreso de líquido en el cargador. Puede producirse una descarga eléctrica. ATENCIÓN: Riesgo de quemadura. A fin de disminuir el riesgo de lesiones, recargue solo los paquetes de baterías recargables DEWALT. Otros tipos de baterías podrían provocar daños materiales y lesiones. AVISO: En ciertas condiciones, con el cargador enchufado en la fuente de alimentación, el cargador puede cortocircuitarse por materiales extraños. Los materiales extraños de naturaleza conductiva, tales como, entre otros, polvo de amolado, virutas de metal, lana de acero, papel aluminio o cualquier otra acumulación de partículas metálicas, deben mantenerse alejados de las cavidades del cargador. Desconecte siempre el cargador de la red cuando no haya ningún paquete de baterías en la cavidad. Desconecte el cargador antes de intentar limpiarlo.

• NO intente cargar el paquete de baterías con otros cargadores diferentes de los incluidos en este manual. El cargador y el paquete de baterías tienen un diseño específico de trabajo en conjunto.

• Estos cargadores no están diseñados para usos diferentes a cargar baterías recargables DEWALT. Cualquier otro uso puede resultar en un riesgo de incendio, descarga eléctrica o electrocución.

• No exponga el cargador a la lluvia ni la nieve.

• Tire del enchufe, no del cable, cuando desconecte el cargador. Esto disminuirá el riesgo de daños en el enchufe y el cable eléctricos.

• No coloque ningún objeto encima del cargador ni coloque a este último en una superficie blanda que pueda bloquear las ranuras de ventilación y generar un excesivo recalentamiento interno. Coloque el cargador en una posición alejada de cualquier fuente de calor. El cargador tiene ventilación a través de las ranuras en las partes superior e inferior del alojamiento.

• No utilice el cargador con el cable o el enchufe dañados.

• No utilice el cargador si ha recibido un golpe fuerte, se ha caído o se ha dañado de otra manera. Llévelo a un centro de reparaciones autorizado.

• No desarme el cargador; llévelo a un centro de reparaciones autorizado cuando se requiera mantenimiento o una reparación. El reensamblaje incorrecto puede resultar en un riesgo de descarga eléctrica, electrocución o incendio.

• Desconecte el cargador del tomacorriente antes de intentar limpiarlo. Esto disminuirá el riesgo de descarga eléctrica. Extraer el paquete de baterías no disminuirá este riesgo.

• NUNCA intente conectar 2 cargadores juntos.

• El cargador está diseñado para funcionar con alimentación eléctrica estándar de 120 V/220 V para hogares. No intente usarlo con otro voltaje. Esto no se aplica al cargador vehicular. Procedimiento de carga (Fig. 1)

1. Conecte el cargador a la toma adecuada antes de introducir el paquete de baterías.

2. Inserte el paquete de baterías (A) en el cargador, como se muestra en la Figura 1, asegurándose de que el paquete quede completamente asentado en el cargador. La luz roja (de carga) parpadeará de forma continua, indicando que el proceso de carga ha comenzado. 3. Se indicará la finalización de la carga por medio de la luz roja que permanece en modo encendido de forma continua. La batería está cargada por completo y puede usarse en este momento o dejarse en el cargador. Indicadores de carga Algunos cargadores están diseñados para detectar ciertos problemas que pueden surgir con los paquetes de baterías. Los problemas se indican con la luz roja que parpadea a una velocidad rápida. Si se produjera esta situación, reinserte el paquete de baterías en el cargador. Si el problema persiste, intente con un paquete de baterías diferente para determinar si el cargador funciona adecuadamente. Si el nuevo paquete se carga de forma correcta, entonces el paquete original es defectuoso y debe llevarlo a un centro de reparaciones u otro sitio de recolección para su reciclaje. Si el nuevo paquete de baterías produce el mismo problema que el original, haga que un centro de reparaciones autorizado pruebe el cargador.

RETARDO POR PAQUETE CALIENTE/FRÍO

Algunos cargadores poseen una función de retardo por paquete caliente/frío: cuando el cargador detecta que una batería está caliente, automáticamente inicia un retardo por paquete11 caliente y suspende la carga hasta que la batería esté fría. Una vez que la batería se ha enfriado, el cargador pasa automáticamente al modo de carga de paquete. Esta función garantiza una máxima vida útil de la batería. La luz roja parpadea más tiempo, luego parpadea menos cuando está en el modo de retardo por paquete caliente/frío. DEJAR EL PAQUETE DE BATERÍAS EN EL CARGADOR El cargador y el paquete de baterías pueden dejarse conectados con la luz roja encendida indefinidamente. El cargador mantendrá el paquete de baterías en buen estado ycompletamente cargado. NOTA: Un paquete de baterías perderá lentamente su carga cuando se mantiene fuera del cargador. Si el paquete de baterías no se mantuvo en carga de mantenimiento, puede necesitar recargarse antes de usar. Un paquete de baterías también puede perder lentamente su carga si se deja en un cargador no enchufado en una fuente apropiada de CA. PAQUETES DE BATERÍAS DÉBILES: Los cargadores también detectan un paquete de baterías débil. Tales baterías aún pueden usarse pero no debe esperarse que realicen tanto trabajo. El cargador indicará el reemplazo del paquete de baterías. Notas importantes sobre la carga 1. Se puede obtener una mayor vida útil y un mejor rendimiento si el paquete de baterías se carga cuando la temperatura ambiente se encuentra entre los 18 °C y 24 °C (65°F a 75 °F). NO cargue el paquete de baterías a una temperatura ambiente inferior a los +4,5 °C (+40 °F) o por encima de los +40,5 °C (+105 °F). Esto es de importancia y evitará daños graves al paquete de baterías. 2. El cargador y el paquete de baterías pueden estar calientes al tacto cuando se los carga. Esta es una condición normal y no indica un problema. Para facilitar el enfriamiento del paquete de baterías luego de usarlo, evite colocar el cargador o el paquete de baterías en un entorno cálido, como un cobertizo de metal o un tráiler sin aislamiento.

3. Si el paquete de baterías no se carga correctamente:

a. Revise el funcionamiento del receptáculo, enchufando una lámpara u otro aparato; b. Corrobore que el receptáculo esté conectado a un interruptor de luz que desconecte la electricidad cuando se apagan las luces; c. Traslade el cargador y el paquete de baterías a una ubicación donde la temperatura ambiente sea de aproximadamente 18 °C - 24 °C (65°F - 75 °F); d. Si los problemas de carga persisten, lleve la herramienta, el paquete de baterías y el cargador a su centro de reparaciones local. 4. El paquete de baterías debe recargarse cuando no produce suficiente energía en trabajos que previamente se realizaban fácilmente. NO CONTINÚE usándolo en estas condiciones. Siga el procedimiento de carga. También puede cargar un paquete parcialmente usado toda vez que no desee sufrir efectos adversos en el paquete de baterías. 5. Los materiales extraños de naturaleza conductiva, tales como, entre otros, polvo de amolado, virutas de metal, lana de acero, papel aluminio o cualquier otra acumulación de partículas metálicas, deben mantenerse alejados de las cavidades del cargador. Desconecte siempre el cargador de la red cuando no haya ningún paquete de baterías en la cavidad. Desconecte el cargador antes de intentar limpiarlo.

6. No congele ni sumerja el cargador en agua ni en ningún otro líquido.

ADVERTENCIA: Riesgo de descarga. No permita el ingreso de líquido en el cargador. Puede producirse una descarga eléctrica. ATENCIÓN: Nunca intente abrir el paquete de baterías por ningún motivo. Si el alojamiento de plástico del paquete de baterías se quiebra o parte, llévelo a un centro técnico para que lo reciclen. Recomendaciones de almacenamiento 1. El mejor lugar de almacenamiento es uno que sea fresco y seco, no expuesto a la luz solar directa y a calor o frío excesivos. 2. Un almacenamiento de larga duración no dañará el paquete de baterías ni el cargador. En condiciones adecuadas, se pueden guardar durante 5 años o más. OPERACIÓN ADVERTENCIA: Para reducir el riesgo de lesiones graves, apague la herramienta y desconecte el paquete de baterías antes de realizar ajustes oquitar/instalar aditamentos o accesorios. Instalación y extracción del paquete de baterías (Fig. 2) NOTA: Compruebe que su paquete de baterías esté completamente cargado. Para instalar el paquete de baterías (A) en la herramienta, alinee la batería con los rieles y deslícela firmemente en la unidad hasta que escuche que se fija en su lugar. Para extraer el paquete de baterías de la herramienta, presione el botón de liberación y tire con firmeza del paquete hacia afuera de la herramienta. Insértelo en el cargador como se muestra en la Fig. 1a, 1b. Sugerencias de operación

• La batería de iones de litio DeWALT puede usarse con su láser rojo o verde de iones de litio para asegurar una duración prolongada.

• Verifique que las baterías estén en buenas condiciones. Si la luz indicadora de batería baja en el láser parpadea, las baterías deben recargarse. MANTENIMIENTO ADVERTENCIA: Para reducir el riesgo de lesiones graves, apague la herramienta y desconecte el paquete de baterías antes de realizar ajustes o quitar/instalar aditamentos o accesorios. Limpieza ADVERTENCIA: Jamás use disolventes u otros productos químicos fuertes para limpiar la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Use un paño humedecido solo con agua y jabón neutro. Nunca permita el ingreso de líquido en la herramienta; nunca sumerja ninguna parte de la herramienta en líquido.

INSTRUCCIONES DE LIMPIEZA DEL CARGADOR

ADVERTENCIA: Riesgo de descarga. Desconecte el cargador del tomacorriente de CA antes de limpiarlo. Se puede extraer suciedad y grasa del exterior del cargador con un trapo o cepillo no metálico suave. No use agua ni ninguna solución de limpieza.12 Accesorios ADVERTENCIA: Como los accesorios, fuera de los ofrecidos por DeWALT, no han sido probados con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, solo debe usar accesorios recomendados por DeWALT con este producto. Los accesorios recomendados para usar con su herramienta están disponibles a un costo adicional con su distribuidor local o centro técnico autorizado. Si necesita asistencia para ubicar un accesorio, contacte a DeWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286, llame al 1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio web www.dewalt.com. Reparaciones El cargador y la batería no pueden repararse. Para garantizar la SEGURIDAD y CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes deben ser realizados por un centro técnico de fábrica de DeWALT, un centro técnico autorizado de DeWALT u otro personal técnico calificado. Utilice siempre piezas de repuesto idénticas. Cuadro de compatibilidad de cargadores y baterías 12V MAX Sistemas de baterías y cargadores DEWALT (América del Norte) Baterías Cargadores/Tiempo de carga (Minutos) N.° de catálogo de la batería Voltaje de salida 120 V 12 V DCB101 DCB102 DCB103 DCB107 DCB112 DCB113 DCB115 DCB119 DCB120 12 V 30 30 30 60 45 35 30 45 DCB127 12 V 35 35 35 90 60 50 35 60 20V MAX Sistemas de baterías y cargadores DEWALT (América del Norte)*** Baterías Cargadores/Tiempo de carga (Minutos) N.° de catálogo de la batería Tensión de salida 120 V 12 V DC9000 DC9310 DC9320 DCB095 DCB101 DCB102 DCB103 DCB107 DCB112 DCB113 DCB114 DCB115 DCB118 DCB132 DCB119 DW0249 DCB606 60/20 X X X X 100 100 100 272 170 140 X 90 60 90 X X DCB200 20 X X X X 60 60 60 140 90 67 X 45 45/30** 45 90 X DCB201 20 X X X X 30 30 30 70 45 35 X 22 22 22 45 X DCB203 20 X X X X 35 35 35 90 60 45 X 30 30 30 60 X DCB203BT* 20 X X X X 35 35 35 90 60 45 X 30 30 30 60 X DCB204 20 X X X X 70 70 70 185 120 90 X 60 60/40** 60 120 X DCB204BT* 20 X X X X 70 70 70 185 120 90 X 60 60 60 120 X DCB205 20 X X X X 95 95 95 240 150 112 X 75 75/47** 75 150 X DCB207 20 X X X X 30 30 30 60 40 30 X 22 22 22 X X *BT - Bluetooth

La marca denominativa y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y todo uso de dichas marcas por DeWALT se hace bajo licencia. Otras marca y nombres comerciales son de sus respectivos propietarios. ** Código de fecha de la batería 201536 o posterior. *** La tensión inicial máxima de la batería (medida sin una carga de trabajo) es de 20 voltios. La tensión nominal es de 18. La “X” indica que el paquete de baterías no es compatible con ese cargador específico. Todos los tiempos de carga son aproximados. El tiempo de carga real puede variar. Lea el manual de instrucciones para obtener información más específica.13 Índice

INSTRUÇÕES PARA LIMPEZA DO CARREGADOR
