MANUAL DE USUARIO DWF83PL DEWALT

E INSTRUCCIONES PARA

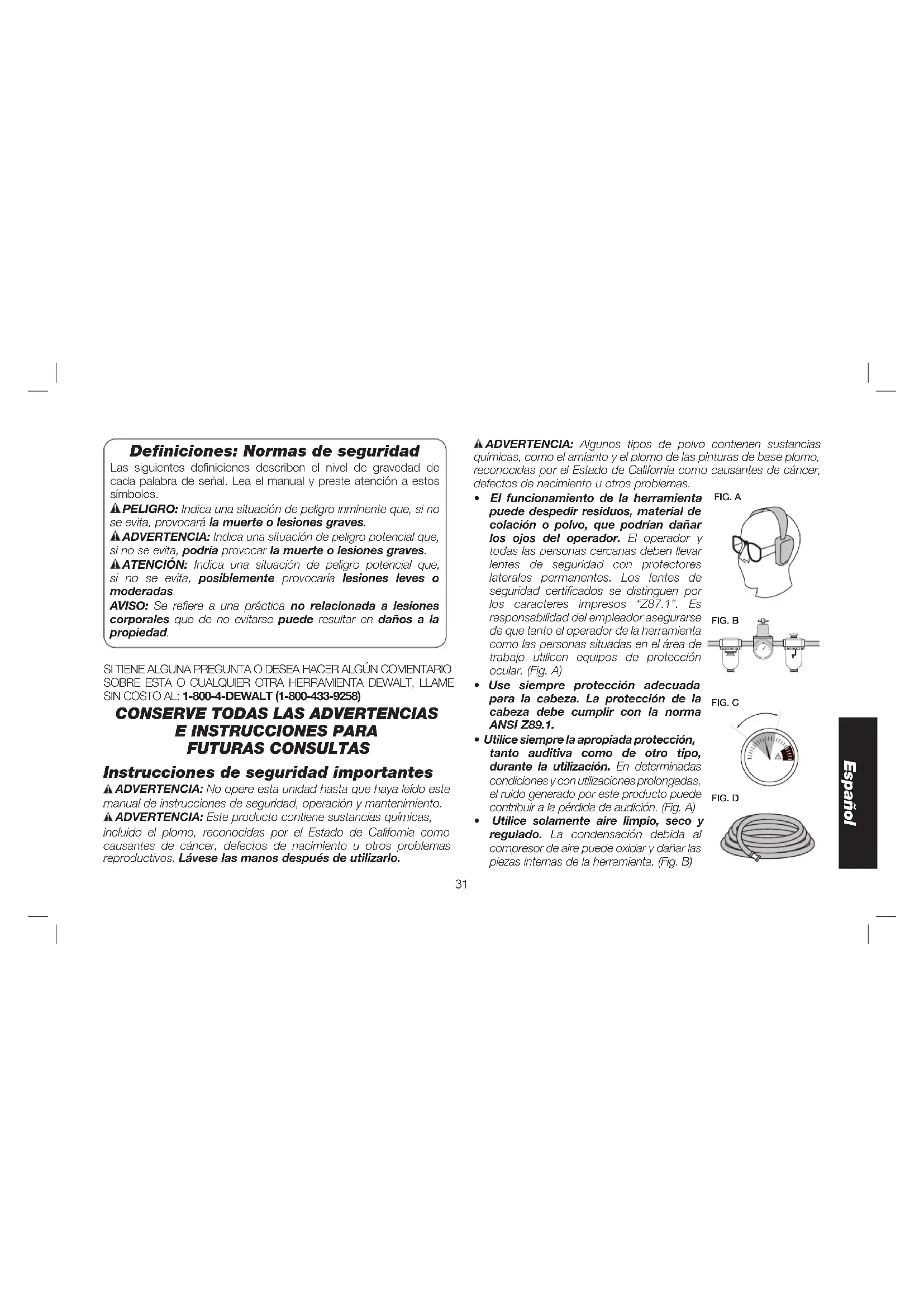

FUTURAS CONSULTAS Instrucciones de seguridad importantes ADVERTENCIA: No opere esta unidad hasta que haya leído este manual de instrucciones de seguridad, operación y mantenimiento. ADVERTENCIA: Este producto contiene sustancias químicas, incluido el plomo, reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento u otros problemas reproductivos. Lávese las manos después de utilizarlo. ADVERTENCIA: Algunos tipos de polvo contienen sustancias químicas, como el amianto y el plomo de las pinturas de base plomo, reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento u otros problemas.

• El funcionamiento de la herramienta FIG. A FIG. B FIG. C FIG. D puede despedir residuos, material de colación o polvo, que podrían dañar los ojos del operador. El operador y todas las personas cercanas deben llevar lentes de seguridad con protectores laterales permanentes. Los lentes de seguridad certificados se distinguen por los caracteres impresos “Z87.1”. Es responsabilidad del empleador asegurarse de que tanto el operador de la herramienta como las personas situadas en el área de trabajo utilicen equipos de protección ocular. (Fig. A)

• Use siempre protección adecuada para la cabeza. La protección de la cabeza debe cumplir con la norma ANSI Z89.1.

• Utilice siempre la apropiada protección, tanto auditiva como de otro tipo, durante la utilización. En determinadas condiciones y con utilizaciones prolongadas, el ruido generado por este producto puede contribuir a la pérdida de audición. (Fig. A)

• Utilice solamente aire limpio, seco y regulado. La condensación debida al compresor de aire puede oxidar y dañar las piezas internas de la herramienta. (Fig.B) Español 31• Regule la presión del aire. Utilice una presión compatible con los valores indicados en la placa de características. (No debe exceder de 120 psi, 8.3 bar.) No conecte la herramienta a un compresor con un valor superior a 200 psi. La presión de funcionamiento de la herramienta no debe exceder nunca los 200 psi, incluso en el caso de que falle el regulador. (Fig. C)

• Utilice únicamente una manguera de FIG. E FIG. F FIG. G aire que tenga una capacidad nominal para una presión de trabajo máxima de 10,3 BAR (150 PSI), como mínimo, o el 150% de la presión máxima del sistema, el valor que sea mayor. (Fig.D)

• No utilice gas embotellado para suministrar energía a esta herramienta. Los gases comprimidos y embotellados, como el oxígeno, el dióxido de carbono, el nitrógeno, el hidrógeno, el propano, el acetileno o el aire no se deben usar para las herramientas neumáticas. Nunca utilice gases combustibles o cualquier otro gas reactivo como fuente de energía para esta herramienta. Podría provocarse un peligro de explosión y/o lesiones personales graves. (Fig. E)

• Utilice conexiones que alivien toda la presión de la herramienta cuando se desconecte de la toma de corriente. Utilice conectores de mangueras que bloqueen el suministro de aire del compresor cuando la herramienta se desconecte. (Fig.

• Desconecte la herramienta del suministro de aire cuando no se vaya a usar. Siempre desconecte la herramienta del suministro de aire y retire los clavos del cargador antes de dejar la zona de trabajo o de pasar la herramienta a otro operador. No lleve la herramienta a otra área de trabajo en la que el cambio de ubicación involucre el uso de andamios, escalones, escaleras, etc., con el suministro de aire conectado. No realice ajustes ni extraiga el FIG. H FIG. I FIG. J cargador ni realice labores de mantenimiento o desatascado de la herramienta con el suministro de aire conectado. Si se ajusta el activador por contacto con la herramienta conectada al suministro de aire y los clavos cargados, puede producirse una descarga accidental. (Fig.G)

• Conecte la herramienta al suministro de aire antes de cargar los elementos de fijación, para evitar que uno de ellos se dispare durante la conexión. El mecanismo impulsor de la herramienta puede presentar ciclos cuando se conecta la herramienta al suministro de aire. No cargue elementos de fijación si el disparador o el activador por contacto están presionados, para evitar el disparado intencional.

• No extraiga, altere, ni provoque el cese del funcionamiento de la herramienta, el gatillo o el activador por contacto. No ate ni fije con cinta adhesiva el gatillo ni el activador por contacto en la posición de ENCENDIDO. No extraiga el resorte del activador por contacto. Español 32• Quite el dedo del disparador cuando no esté colocando elementos de fijación. Nunca transporte la herramienta con el dedo en el disparador. Podría producirse una descarga accidental.

• No ponga en peligro su estabilidad. Manténgase siempre bien apoyado y equilibrado. La pérdida del equilibrio podría provocar una lesión personal. (Fig. K)

• La manguera debe estar libre de obstrucciones o enganches. Las mangueras enredadas o enmarañadas pueden provocar una pérdida de equilibrio o una falta de apoyo. No levante, jale o baje la herramienta por la manguera.

• Use la herramienta sólo para lo que fue diseñada. No descargue grapas al aire, en concreto, piedra, maderas muy duras, nudos o cualquier otro material que sea demasiado duro para que la grapa lo penetre. No utilice la herramienta ni la tapa superior como martillo. Las grapas descargadas podrían seguir trayectorias inesperadas y causar lesiones. (Fig. L)

• Mantenga siempre los dedos alejados del activador por contacto para evitar lesiones por la descarga inadvertida de clavos. (Fig. M) Inspeccione diariamente para ver si el disparador y el activador por contacto se mueven libremente. Se puede producir una descarga incontrolada.

• Revise la herramienta antes de usarla. FIG. K FIG. L FIG. M No trabaje con la herramienta si alguna parte de ésta, el gatillo o el activador por contacto no funcionan; o si está desconectada o modificada o no funciona adecuadamente. Las fugas de aire y las piezas dañadas o que falten se deben reparar o reemplazar antes de la utilización. (Fig. H) Una herramienta que no esté en buen estado de funcionamiento no debe utilizarse. Las etiquetas y la segregación física deben usarse para el control.

• No modifique ni cambie nunca la herramienta. (Fig. I)

• Siempre tenga en cuenta que la herramienta contiene clavos.

• No apunte en ningún momento con la herramienta a ningún compañero ni a usted mismo. No juegue con la herramienta. Trabaje con seguridad. Considere que la herramienta es un utensilio de trabajo. (Fig. J)

• Mientras opere una herramienta eléctrica, mantenga lejos a los observadores, niños y visitantes. Las distracciones pueden ocasionar que pierda el control. Cuando la herramienta no esté en uso, se debe guardarla en un lugar seguro, fuera del alcance de los niños. FIG. P FIG. N FIG. O Español 33• Consulte los apartados de Mantenimiento y Reparaciones para obtener más información sobre el mantenimiento adecuado de la herramienta.

• Opere siempre la herramienta en un área limpia e iluminada. Asegúrese de que la superficie de trabajo esté limpia de todo desecho y tenga cuidado de no perder el equilibrio cuando trabaje en entornos elevados como tejados.

• No intente insertar grapas cerca del borde del material. La pieza de trabajo podría quebrarse y hacer que la grapa rebotase, lesionándolo a usted o a un compañero. Observe también que la grapa puede insertarse siguiendo la dirección de la veta de la madera, haciendo que sobresalga inesperadamente de un lado del material de trabajo. Inserte el clavo perpendicular al grano de la madera para reducir el riesgo de lesiones. (Fig. N)

• No coloque clavos en las cabezas de otros elementos de fijación o con la herramienta en un ángulo demasiado pronunciado. Podría producirse una lesión personal a causa de un fuerte retroceso, el atascamiento de los elementos de fijación o el rebote de los clavos. (Fig. O) FIG. Q FIG. R FIG. S

• Conozca el espesor del material cuando utilice la clavadora. Un clavo que sobresale puede provocar una lesión.

• Tenga en cuenta que cuando se utiliza la herramienta a presiones del extremo superior del margen de operación, los clavos pueden atravesar completamente los materiales delgados o muy blandos. Asegúrese de que la presión del compresor esté definida para que los clavos se introduzcan en el material y no lo traspasen completamente. (Fig.P)

• Mantenga las manos y otras partes del cuerpo alejadas del área de trabajo más inmediata. Sostenga la pieza con abrazaderas cuando sea necesario, para mantener las manos y el cuerpo alejados de la zona de peligro. La pieza debe estar adecuadamente sujeta antes de presionar la clavadora contra el material. El activador por contacto puede provocar que el material de trabajo se mueva inesperadamente. (Fig. Q)

• No utilice la herramienta en presencia de polvo, gases o humos inflamables. La herramienta puede producir chispas que podrían encender los gases y provocar un incendio. Si clava un clavo encima de otro se pueden producir chispas. (Fig. R)

• Mantenga la cara y otras partes del cuerpo lejos de la parte posterior de la tapa de la herramienta cuando trabaje en espacios limitados. El retroceso repentino puede provocar impactos en el cuerpo, especialmente cuando clave en materiales duros o compactos. (Fig. S).

• Agarre la herramienta con firmeza para mantener el control pero permita que la herramienta retroceda de la superficie de trabajo cuando se clava el elemento de fijación. En el “Modo accionamiento por contacto” si se permite que el activador por contacto vuelva a tocar la superficie de trabajo antes de que se suelte el disparador, se disparará un elemento de fijación innecesario. Español 34• Es importante la elección del método de activación. Consulte el manual para ver las opciones de activación. Seleccione siempre el método de activación que sea apropiado para la aplicación del clavo y la capacitación del operador.

GATILLO DE ACCIÓN DE CONTACTO

• Al usar el gatillo de acción de FIG. T contacto, tenga cuidado de no realizar un doble disparo accidental resultante del rebote de la herramienta. Pueden quitarse los remaches no deseados si el interruptor de contacto accidentalmente vuelve a tocar la superficie de trabajo. (Fig. T) PARA EVITAR EL DOBLE DISPARO:

• No apoye la herramienta contra la superficie de trabajo con fuerza.

• Deje rebotar la herramienta por completo después de cada accionamiento.

• Use el gatillo de acción secuencial.

• Cuando la clavadora se active por “contacto”, mantenga siempre la herramienta bajo control. La colocación inadecuada de la herramienta puede ocasionar una descarga de un clavo dirigida erróneamente.

• Cuando utilice el gatillo FIG. U secuencial no opere la herramienta a menos que esté firmemente colocada contra la pieza.

• No clave indiscriminadamente en paredes, suelos u otras superficies de trabajo. Los clavos introducidos en cables eléctricos, cañerías u otro tipo de obstrucciones pueden provocar lesiones. (Fig. U)

• Al utilizar una herramienta eléctrica, esté atento, concéntrese en lo que hace y aplique el sentido común. No utilice la herramienta si se encuentra fatigado o bajo la influencia de drogas, alcohol o fármacos. Mientras se utilizan herramientas eléctricas, basta un instante de distracción para sufrir lesiones graves. ADVERTENCIA: Algunas partículas de polvo generadas al lijar, serrar, esmerilar y taladrar con herramientas eléctricas, así como al realizar otras actividades de construcción, contienen químicos que el Estado de California sabe que pueden producir cáncer, defectos congénitos u otras afecciones reproductivas. Ejemplos de estos químicos son:

• plomo de algunas pinturas,

• polvo de sílice proveniente de ladrillos y cemento y otros productos de albañilería, y

• Arsénico y cromo proveniente de madera tratada químicamente. El peligro derivado de la exposición a estos materiales varía en función de la frecuencia con que se realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en una zona bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo especialmente diseñadas para filtrar partículas microscópicas. ADVERTENCIA: USE SIEMPRE LENTES DE SEGURIDAD. Los anteojos de uso diario NO son lentes de seguridad. Utilice también máscaras faciales o para polvo si la operación produce polvillo. UTILICE SIEMPRE EQUIPOS DE SEGURIDAD CERTIFICADOS: Español 35• Protección para los ojos ANSI Z87.1(CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria según las normas NIOSH/OSHA/MSHA.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

REMACHES Unión de plástico de 21° Cinta de papel de 30° - 34° Unión de alambre de 28° TIPOS DE CLAVO Cabeza redonda de 21° Cabeza recortada de 30°/ Cabeza entera de 30° Cabeza con muesca de 28°/Cabeza entera de 28° FUNCIONAMIENTO Preparación de la herramienta (Fig. 2, 3) ADVERTENCIA: Lea la sección titulada Instrucciones de seguridad importantes al principio de este manual. Siempre use protección adecuada para ojos y oídos cuando use la herramienta. No dirija la herramienta hacia usted o hacia otras personas. Para una utilización segura, lleve adelante los siguientes procedimientos y controles cada vez que vaya a usar la clavadora.

1. Antes de usar la herramienta, asegúrese de que los tanques del

compresor se hayan vaciado adecuadamente.

2. Lubrique la herramienta siguiendo estas instrucciones:

a. Utilice aceite DEWALT para herramientas neumáticas o un aceite no detergente de peso 20 S.A.E. NO utilice aceite detergente o aditivos, ya que se dañarán las juntas tóricas y las piezas de goma. b. Utilice un filtro-regulador-lubricador en la línea de aire entre el compresor y la herramienta siempre que sea posible. c. Si no hay un lubricador disponible, coloque de 5 a 10 gotas de aceite en el accesorio de aire dos veces al día como mínimo o cada 4 horas de uso. FIG. 2 FIG. 3

3. Use protección ocular, auditiva y respiratoria adecuada.

4. Extraiga todos los elementos de fijación del depósito.

5. Verifique que el activador por contacto y los conjuntos del

impulsador funcionen fácil y correctamente. No use la herramienta si algún conjunto no funciona adecuadamente. NUNCA use una herramienta que tenga el activador por contacto restringido en la posición hacia arriba. Español

376. Controle el suministro de aire. Verifique que la presión de aire no

supere los límites recomendados de funcionamiento; consulte Especificaciones de la herramienta.

7. Conecte la manguera de aire.

8. Controle si hay pérdidas audibles alrededor de válvulas y sellos.

Nunca utilice una herramienta que tenga pérdidas o piezas dañadas ADVERTENCIA: Para reducir el riesgo de lesiones personales, desconecte la herramienta del suministro de aire antes de realizarle mantenimiento, extraer un elemento de fijación atascado, dejar el área de trabajo, mover la herramienta a otra ubicación o alcanzarle la herramienta a otra persona. Selección de modo ADVERTENCIA: Siempre use protección ocular [ANSI Z87.1 (CAN/CSA Z94.3)] y auditiva [ANSI S12.6 (S3.19)] correcta al utilizar esta herramienta. ADVERTENCIA: Mantenga los dedos ALEJADOS del gatillo cuando no coloca remaches para evitar el disparo accidental. NUNCA transporte la herramienta con el dedo en el gatillo. En el modo de contacto, la herramienta disparará un remache si se desconecta la seguridad con el gatillo presionado. Interruptor secuencial: El interruptor secuencial requiere que el operador presione la punta de contacto contra la superficie de trabajo antes de presionar el gatillo. Esto facilita la colocación precisa del remache. El interruptor secuencial permite una colocación exacta del remache sin la posibilidad de colocar un segundo remache en el rebote, tal como se describe en Interruptor de contacto. La herramienta con interruptor secuencial posee una ventaja de seguridad positiva porque no accionará accidentalmente un remache si la herramienta toca la superficie de trabajo u otra cosa mientras el operador presiona el gatillo. Interruptor de contacto: El procedimiento de funcionamiento común en la herramienta con interruptor de contacto es que el operador haga contacto con la superficie de trabajo para accionar el mecanismo de activación mientras mantiene el gatillo presionado, accionando así un remache cada vez que toca la superficie de trabajo. Esto permitirá una colocación rápida de los remaches en numerosos trabajos, como revestimientos, colocación de plataformas y el ensamblaje de palés. Todas las herramientas neumáticas están sujetas al rebote al colocar remaches. La herramienta puede rebotar, liberando el interruptor, y si accidentalmente vuelve a tocar la superficie de trabajo con el gatillo aún presionado (el dedo aún manteniendo el gatillo presionado), se colocará un segundo remache no deseado. PARA CAMBIAR LAS MODALIDADES DE OPERACIÓN (FIG. 1, 4, 5) ADVERTENCIA: Desconecte la línea de aire de la herramienta y retire los clavos del cargador antes de realizar ajustes o podrían producirse lesiones corporales. ADVERTENCIA: Conozca siempre la modalidad de operación de la herramientas antes de conectarla a un suministro de aire y/o de utilizar la herramienta. ACTIVADOR SECUENCIAL-

1. Empuje y mantenga presionada la clavija

de pivote (I) enfrente del selector, mientras gira el selector (J) 180° en sentido contrario a las agujas del reloj con respecto a la posición del activador secuencial . FIG. 4

Español 38Interruptor de contacto: El procedimiento de funcionamiento común en la herramienta con interruptor de contacto es que el operador haga contacto con la superficie de trabajo para accionar el mecanismo de activación mientras mantiene el gatillo presionado, accionando así un remache cada vez que toca la superficie de trabajo. Esto permitirá una colocación rápida de los remaches en numerosos trabajos, como revestimientos, colocación de plataformas y el ensamblaje de palés. Todas las herramientas neumáticas están sujetas al rebote al colocar remaches. La herramienta puede rebotar, liberando el interruptor, y si accidentalmente vuelve a tocar la superficie de trabajo con el gatillo aún presionado (el dedo aún manteniendo el gatillo presionado), se colocará un segundo remache no deseado. PARA CAMBIAR LAS MODALIDADES DE OPERACIÓN (FIG. 1, 4, 5) ADVERTENCIA: Desconecte la línea de aire de la herramienta y retire los clavos del cargador antes de realizar ajustes o podrían producirse lesiones corporales. ADVERTENCIA: Conozca siempre la modalidad de operación de la herramientas antes de conectarla a un suministro de aire y/o de utilizar la herramienta. ACTIVADOR SECUENCIAL-

1. Empuje y mantenga presionada la clavija

de pivote (I) enfrente del selector, mientras gira el selector (J) 180° en sentido contrario a las agujas del reloj con respecto a la posición del activador secuencial . FIG. 4

2. Asegúrese de que el selector esté

totalmente asentado en la nueva posición. Para utilizar la clavadora en la modalidad de activador secuencial:

1. Presione firmemente el activador por

contacto contra la superficie de trabajo.

2. Presione el gatillo.

ADVERTENCIA: Se disparará un clavo cada vez que el gatillo esté presionado siempre que el activador por contacto permanezca presionado.

gira el selector (J) 180° en sentido contrario a las agujas del reloj con respecto a la posición del activador por contacto .

2. Asegúrese de que el selector esté totalmente asentado en la

nueva posición. Para utilizar la clavadora en modalidad de activador por contacto:

1. Presione el gatillo.

2. Empuje el activador por contacto contra la superficie de trabajo.

Siempre que el gatillo esté presionado, la herramienta disparará un clavo cada vez que se presione el activador por contacto. Esto permite al usuario clavar múltiples clavos en secuencia. ADVERTENCIA: No mantenga el gatillo apretado cuando la herramienta no esté siendo utilizada. Carga de la herramienta (Fig. 1, 6) ADVERTENCIA: Conecte la herramienta al suministro de aire antes de cargar los elementos de fijación, para evitar que uno de ellos se dispare durante la conexión. El mecanismo activador de la herramienta puede ciclarse cuando la herramienta está conectada al suministro de aire. No cargue los clavos con el gatillo o el activador por contacto presionado, para evitar el disparo involuntario de un clavo. ADVERTENCIA: Mantenga la herramienta apuntada hacia una dirección segura cuando cargue los clavos. ADVERTENCIA: No cargue nunca clavos con el activador por contacto o el gatillo activados.

1. Deslice el impulsor (E) hasta la base del cargador para bloquearlo

2. Sujete la clavadora con el cargador hacia abajo e inserte las

tiras de clavos apropiadas en la parte de atrás del cargador. NOTA: Consulte la sección de Especificaciones de la herramienta para determinar los tamaños apropiados de los clavos y los ángulos.

3. Tire del impulsor (E) hacia atrás de nuevo para liberarlo y con

cuidado deje que el impulsor se deslice hacia adelante hasta que entre en contacto con los clavos.

FIG. 6 Español 39Ajuste de profundidad (Fig. 7) ADVERTENCIA: Desconecte la línea de aire de la herramienta y quite los remaches del cargador antes de realizar ajustes o pueden producirse lesiones personales. La función de ajuste de control de profundidad de los remaches proporciona control de la profundidad de colocación del remache desde al ras o apenas por encima de la superficie de trabajo hasta poca profundidad o encastre profundo. Gire la rueda de ajuste de control de profundidad (G) para alcanzar la profundidad deseada de colocación. FIG. 7

Gancho transversal (Fig. 1) El gancho transversal integrado (C) puede girarse a cualquier lado de la herramienta para ajustarse a usuarios diestros o zurdos. NOTA: El gancho transversal no puede quitarse. Funcionamiento en climas fríos ADVERTENCIA: Lea el apartado titulado Instrucciones importantes de seguridad a principios de este manual. Lleve siempre protección ocular y auditiva cuando trabaje con esta herramienta. No apunte con la clavadora a ninguna persona ni a usted mismo. Para una operación segura lleve a cabo los procedimientos y comprobaciones siguientes antes de cada utilización de la clavadora. Si va a operar herramientas con temperaturas bajo cero, siga los preparativos indicados anteriormente y las instrucciones siguientes.

1. Los tanques del compresor se deben haber drenado

adecuadamente antes de la utilización. Drene siempre los tanques del compresor al menos una vez al día mientras utilice la clavadora. Esto es especialmente importante en climas fríos, porque cualquier tipo de humedad en el aire de los tanques puede condensarse con temperaturas bajas.

2. Mantenga la herramienta tan caliente como pueda antes de

3. Ponga de 5 a 10 gotas de aceite para herramientas neumáticas

de DEWALT o aceite viscoso para invierno que contenga etilenglicol en la tapa superior.

4. Baje la presión del aire a 80 psi o menos.

5. Accione la herramienta 5 o 6 veces en madera de deshecho para

lubricar las juntas tóricas.

6. Suba la presión al nivel de funcionamiento (no debe exceder de

120 psi) y utilice la herramienta de manera normal.

7. Vuelva a lubricar la tapa superior con aceite para herramientas

neumáticas de DEWALT, o aceite neumático viscoso para invierno que contenga etilenglicol, al menos dos veces al día o cada cuatro horas de utilización. Funcionamiento en climas cálidos La herramienta debe funcionar con normalidad. No obstante, no exponga la herramienta a la luz solar directa, ya que el calor excesivo puede dañar los topes, las juntas tóricas u otras piezas de goma. Español 40MANTENIMIENTO ADVERTENCIA: Desconecte la línea de aire de la herramienta y quite los remaches del cargador antes de realizar ajustes o pueden producirse lesiones personales. Extracción de un clavo atascado (Fig. 8) ADVERTENCIA: Desconecte la línea de aire de la herramienta, engrane el bloqueo del gatillo y retire los clavos del cargador antes de realizar ajustes o podrían producirse lesiones corporales. Si se atasca un clavo en la tobera, no apunte la herramienta hacia usted y siga estas instrucciones para extraerlo:

1. Desconecte el suministro de aire de la herramienta.

2. Empuje el impulsor (E) hacia atrás y bloquéelo en la base

3. Deslice los clavos para sacarlos del cargador.

4. Si se atasca un clavo entre el impulsor y la tobera, fuerce la hoja

del impulsor hacia atrás hasta la parte superior utilizando un punzón de 1/4” (6,4 mm) y un martillo. Cuando se libere el clavo se saldrá por sí mismo o puede retirarse con unas pinzas.

5. Si todavía no puede retirarse el clavo, extraiga el cargador.

a. Retire el tornillo (K). b. Retire el cargador. c. Retire el clavo doblado. d. Vuelva a ensamblar en orden inverso. NOTA: Si los clavos se siguen atascando con frecuencia en la tobera, lleve la herramienta para que sea reparada por un centro de servicio DeWALT autorizado. Cuadro de mantenimiento diario ACCIÓN Lubrique la herramienta con 5-10 gotas de aceite para herramientas neumáticas D

WALT MOTIVO Evita averías en las juntas tóricas MÉTODO Ponga unas gotas en el suministro de aire situado en la tapa superior de la herramienta ACCIÓN Drene los tanques del compresor y las mangueras diariamente MOTIVO Evita la acumulación de humedad en el compresor y en la clavadora MÉTODO Abra los grifos de descompresión u otras válvulas de drenaje en los tanques del compresor. Permita el drenaje del agua acumulada de las mangueras ACCIÓN Limpie el depósito, el liberador del propulsor y el mecanismo del activador por contacto MOTIVO Permite un funcionamiento suave, reduce la fatiga y evita los atascos MÉTODO Sople con aire comprimido limpio. No se recomienda la utilización de aceites ni disolventes, ya que tienden a atraer residuos ACCIÓN Antes de cada utilización compruebe que todos los tornillos, tuercas y clavos estén intactos y rectos MOTIVO Evita los atascos, las fugas y la avería prematura de las piezas de la herramienta MÉTODO Ajuste los tornillos u otros sujetadores flojos con la llave hexagonal o el destornillador adecuado Español 41Limpieza ADVERTENCIA: Sople la suciedad y el polvo de todos los conductos de ventilación con aire seco, al menos una vez por semana. Para reducir el riesgo de lesiones, utilice siempre protección para los ojos aprobada ANSI Z87.1 al realizar esta tarea. ADVERTENCIA: Nunca utilice solventes ni otros químicos abrasivos para limpiar las piezas no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Utilice un paño humedecido sólo con agua y jabón neutro. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en un líquido. Reparaciones ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, quite los clavos del cargador antes de realizar ajustes o reparar esta herramienta. Consulte la Guía para solucionar problemas al final de esta sección. Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes deben ser realizados en un centro de mantenimiento en la fábrica D

WALT, en un centro de mantenimiento autorizado D

WALT u por otro personal de mantenimiento calificado. Utilice siempre piezas de repuesto idénticas. Accesorios ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece DEWALT, el uso de dichos accesorios podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios DEWALT recomendados. Los accesorios que se recomiendan para utilizar con la herramienta están disponibles a un costo adicional en su distribuidor local o en un centro de mantenimiento autorizado. Si necesita ayuda para localizar algún accesorio, póngase en contacto con DEWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286, llame al 1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio web www.dewalt.com. Registro en línea Gracias por su compra. Registre su producto ahora para:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá obtener un servicio en garantía más eficiente, en caso de que exista un problema con su producto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una pérdida que cubra el seguro, como un incendio, una inundacíon o un robo, el registro de propiedad servirá como comprobante de compra.

• POR SU SEGURIDAD: Registrar su producto nos permitirá contactarlo en el caso poco probable de que se requiera una notificación de seguridad en virtud de la Ley de Seguridad de Productos de Consumo. Registro en línea en www.dewalt.com/register. Español 42Garantía limitada por siete años DeWALT reparará, sin cargo alguno, los defectos en materiales o por mano de obra defectuosa por siete años a partir de la fecha de compra. Esta garantía no cubre la falla de piezas debido al desgaste normal o abuso de la herramienta. Para obtener más información sobre la cobertura de la garantía y la información de reparación de la garantía, visite www.dewalt.com o llame al 1 800 433-9258 (1 800

DeWALT ). Esta garantía no se aplica a accesorios o daños causados en caso de que terceros realicen o intenten realizar reparaciones. Esta garantía le proporciona derechos legales específicos y usted puede tener otros derechos que varían en ciertos estados o provincias. Además de esta garantía, las herramientas DeWALT están cubiertas por nuestro:

SERVICIO GRATUITO DE 1 AÑO

DeWALT mantendrá la herramienta y reemplazará las piezas desgastadas por el uso normal sin costo y en cualquier momento durante el primer año después de la compra. Los elementos que sufren desgaste de la clavadora, como juntas tóricas y hojas de transmisión, no están cubiertos. GARANTÍA DE REEMBOLSO DE 90 DÍAS Si usted no está completamente satisfecho con el rendimiento de su herramienta eléctrica, láser o clavadora DeWALT por algún motivo, puede devolverlos dentro de los 90 días posteriores a la fecha de compra con un recibo para obtener un reembolso completo, sin ninguna pregunta. AMÉRICA LATINA: Esta garantía no es de aplicación a productos vendidos en América Latina. Para productos vendidos en América Latina, consulte la información de la garantía específica del país incluida en el embalaje, contacte a la compañía local o consulte el sitio web para obtener información acerca de la garantía. REEMPLAZO GRATUITO DE LA ETIQUETA DE ADVERTENCIA: Si sus etiquetas de advertencia son ilegibles o se extravían, llame al 1 800 433-9258 (1 800 4- DeWALT ) para obtener un reemplazo gratuito. NO utilice una herramienta si le faltan o están dañadas las etiquetas de advertencia de seguridad. Lea y comprenda las etiquetas y el manual de la herramienta. Si no se observan las advertencias podría resultar en la MUERTE o LESIONES GRAVES. Los operadores y otras personas en el área de trabajo DEBEN usar gafas de seguridad de ANSI Z.87.1 con protección lateral. Mantenga los dedos ALEJADOS del gatillo cuando no coloca seguros para evitar el disparo accidental. Es importante la elección del método de disparo. Consulte el manual para ver las opciones de gatillo. NUNCA apunte la herramienta hacia usted o hacia otras personas en el área de trabajo. NUNCA use oxígeno ni otros gases embotellados. Puede producirse una explosión. Desconecte el aire al eliminar obstrucciones, al realizar tareas de servicio o cuando la herramienta no esté en uso. No supere los 120 psig. Lire et comprendre les étiquettes figurant sur l'outil ainsi que le manuel. Le non-respect des avertissements peut provoquer le DÉCÈS ou des BLESSURES GRAVES. L'opérateur et les autres personnes œuvrant dans la zone de travail DOIVENT porter des lunettes de sécurité munies de ANSI Z.87.1 de protecteurs latéraux. Tenir les doigts ÉLOIGNÉS de la gâchette lorsque vous n'effectuez pas de clouage afin d'éviter un tir accidentel. Le choix de la méthode de déclenchement est important. Consulter le manuel pour connaître les options de déclenchement. NE JAMAIS pointer l'outil sur vous-même ou sur d'autres personnes dans la zone de travail. NE JAMAIS utiliser d'oxygène ou d'autres gaz en bouteille. Une explosion risque de se produire. Déconnecter l'alimentation en air lors de déblocages, d'entretiens ou lorsque l'outil est inutilisé. Ne pas excéder 8,4 kg/cm² (120 psig). ADVERTENCIA AVERTISSEMENT NEVER USE THE HOOK WITH CONTACT TRIGGER MODE SELECTED. THE TOOL WILL NOT FUNCTION PROPERLY IF THE SELECTOR IS NOT SECURELY SEATED IN THE CONTACT OR SEQUENTIAL POSITION. ALWAYS CONFIRM THE TRIGGER MODE PRIOR TO OPERATION.NUNCA USE EL GANCHO CON EL MODO DE GATILLO DE CONTACTO SELECCIONADO. LA HERRAMIENTA NO FUNCIONARÁ CORRECTAMENTE SI EL SELECTOR NO ESTÁ FIRMEMENTE ASENTADO EN EL CONTACTO O EN POSICIÓN SECUENCIAL. CONFIRME SIEMPRE EL MODO DE GATILLO ANTES DE UTILIZAR.NE JAMAIS UTILISER LE CROCHET LORSQUE LE MODE DE DÉCLENCHEMENT SUR CONTACT EST SÉLECTIONNÉ. L'OUTIL NE FONCTIONNERA PAS ADÉQUATEMENT SI LE BOUTON DE SÉLECTION N'EST PAS BIEN POSITIONNÉ EN MODE DE DÉCLENCHEMENT SUR CONTACT OU SÉQUENTIEL. TOUJOURS CONFIRMER LE MODE DE LA GÂCHETTE AVANT LE FONCTIONNEMENT. ADVERTENCIA

AVERTISSEMENT XXX Español 43GUÍA DE SOLUCIÓN DE PROBLEMAS CON LA TABLA SIGUIENTE, PODRÁ SOLUCIONAR MUCHOS PROBLEMAS COMUNES CON FACILIDAD. PARA PROBLEMAS PERSISTENTES O MÁS GRAVES, PÓNGASE EN CONTACTO CON EL CENTRO

WALT. ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, quite los remaches del cargador antes de realizar ajustes o reparar esta herramienta

SÍNTOMA CAUSA SOLUCIÓN

La carcasa de la válvula del gatillo tiene fugas Falla del vástago de la válvula o la junta tórica Reemplace la válvula usando el Kit de la válvula del gatillo Fugas de aire en la tapa superior Afloje los tornillos de la tapa Ajuste los tornillos de la tapa con una llave hexagonal apropiada Junta o burlete dañado o desgastado Reemplace el burlete/las juntas tóricas con el Kit de reparación de junta tórica de la clavadora Fugas en el escape Sello principal o junta tórica dañados, desechos en la herramienta. Reemplace el burlete/las juntas tóricas con el Kit de reparación de junta tórica de la clavadora de marcos El motor está en posición de funcionamiento. Con el aire conectado y los clavos extraídos, coloque la herramienta boca abajo y golpee la tapa de la herramienta contra una superficie dura para reiniciar el motor. Fugas de aire alrededor de la nariz cuando la herramienta no está en uso. (Hoja de transmisión en posición.) Juntas tóricas dañadas o desgastadas Reemplace el burlete/las juntas tóricas con el Kit de reparación de junta tórica de la clavadora de marcos Fugas de aire alrededor de la nariz alrededor de la herramienta cuando la herramienta se coloca en su posición. (Hoja de transmisión hacia abajo.) Tope dañado o desgastado Reemplace el tope con: Kit del tope de la clavadora de marcos Español 44GUÍA DE SOLUCIÓN DE PROBLEMAS CON LA TABLA SIGUIENTE, PODRÁ SOLUCIONAR MUCHOS PROBLEMAS COMUNES CON FACILIDAD. PARA PROBLEMAS PERSISTENTES O MÁS GRAVES, PÓNGASE EN CONTACTO CON EL CENTRO

WALT. ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, quite los remaches del cargador antes de realizar ajustes o reparar esta herramienta

SÍNTOMA CAUSA SOLUCIÓN

La herramienta no funciona en clima frío La herramienta no recibe aire Compruebe el suministro de aire La válvula puede estar congelada Caliente la herramienta. Lubrique con aceite para herramientas neumáticas DeWALT o aceite neumático para peso de invierno con glicol etileno Juntas tóricas dañadas o desgastadas Reemplace el burlete/las juntas tóricas con el Kit de reparación de junta tórica de la clavadora de marcos Hoja de transmisión rota o dañada Reemplace la hoja de transmisión Falta de corriente o baja corriente Baja presión de aire Revise el suministro de aire Falta de lubricación Lubrique la herramienta con el aceite para herramientas neumáticas DeWALT Junta tórica dañada o desgastada Reemplace el burlete/las juntas tóricas con el Kit de reparación de junta tórica de la clavadora de marcos Puerto de escape bloqueado u obstruido Desconecte el aire, quite la placa de escape de la parte superior de la herramienta, limpie el puerto Ajuste de profundidad demasiado reducido Restablezca el ajuste de profundidad Transmisión dañada o desgastada Reemplace la hoja de transmisión Español 45GUÍA DE SOLUCIÓN DE PROBLEMAS CON LA TABLA SIGUIENTE, PODRÁ SOLUCIONAR MUCHOS PROBLEMAS COMUNES CON FACILIDAD. PARA PROBLEMAS PERSISTENTES O MÁS GRAVES, PÓNGASE EN CONTACTO CON EL CENTRO

WALT. ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, quite los remaches del cargador antes de realizar ajustes o reparar esta herramienta

SÍNTOMA CAUSA SOLUCIÓN

Clavos faltantes; alimentación intermitente Aire restringido Revise el suministro de aire y los acopladores Falta de lubricación Lubrique la herramienta con el aceite para herramientas neumáticas DeWALT Tornillos de la nariz sueltos Ajuste los tornillos de la nariz con una llave hexagonal apropiada Remaches de tamaño/ángulo incorrecto Use solo remaches recomendados Cargador sucio Limpie el riel del cargador y la nariz Cargador dañado/desgastado Reemplace el cargador Hoja de transmisión rota o dañada Reemplace la hoja de transmisión Junta tórica de la válvula del gatillo desgastada o dañada Reemplace la válvula con el Kit de la válvula del gatillo Junta tórica del pistón desgastada Reemplace la junta tórica con el Kit de reparación de junta tórica de la clavadora de marcos Resorte del impulsor desgastado o dañado Reemplace el resorte usando el Kit de resorte del impulsor del cargador Los remaches se traban en la herramienta Canal de transmisión en la nariz desgastado Reemplace la nariz Remaches de tamaño/ángulo incorrecto Use solo remaches recomendados Hoja de transmisión desgastada Reemplace la hoja de transmisión Tornillos de la nariz flojos Ajuste los tornillos de la nariz con una llave hexagonal apropiada Los clavos no se alimentan correctamente Verifique que los clavos pasen correctamente por el cargador y hacia la nariz Español 46D
