Marca	Clatronic
Modelo	HBB 3734
Tipo de producto	Secadora de aire caliente con funda inflable
Alimentación	220-240 V~, 50/60 Hz
Potencia absorbida	1200 W
Clase de protección	II
Peso neto	Aproximadamente 3 kg
Dimensiones (aprox.)	50 x 30 x 30 cm
Temporizador	30 a 180 minutos + funcionamiento continuo
Interruptor de seguridad	Apagado automático en caso de inclinación > 45°
Contenido del paquete	Tubos de soporte, tornillos, percha, junta, protector del ventilador, cuerpo globo (camisas y pantalones), bloque motor
Funciones principales	Secado y planchado de prendas (camisas, pantalones)
Mantenimiento y limpieza	Limpiar el exterior con un paño húmedo, no sumergir; los accesorios se enjuagan con agua caliente
Seguridad	Superficie caliente (cuidado quemadura), no cubrir el aparato, usar sobre superficie resistente al calor
Piezas de repuesto y reparabilidad	Contactar un servicio autorizado; no reparar uno mismo
Información general	Para prendas centrifugadas en máquina; no usar para escurrir ropa mojada

Preguntas frecuentes - HBB 3734 CLATRONIC

¿Cómo ensamblar la secadora Clatronic HBB 3734?

Inserte el tubo corto en el bloque motor alineando las marcas. Fije el protector del ventilador y la junta. Monte los tubos largos sobre la junta. Para las camisas, coloque el cuerpo globo sobre el soporte y fíjelo con la goma. Para los pantalones, coloque cada pierna en un tubo y sepárelos.

¿Cómo usar el temporizador?

Gire el interruptor de encendido/apagado a la posición ON para funcionamiento continuo, o ajústelo entre 30 y 180 minutos para un tiempo programado. El aparato se apagará automáticamente al final del tiempo seleccionado.

¿Qué hacer si el aparato no calienta o no funciona?

Verifique que el enchufe esté correctamente conectado y que el interruptor principal no se haya disparado. Pruebe el tomacorriente con otro aparato. Si el problema persiste, contacte al servicio postventa.

¿Qué tipos de prendas se pueden secar con este modelo?

Esta secadora está diseñada para prendas de tela lavadas con agua y centrifugadas en máquina, como camisas y pantalones. No la use para prendas mojadas o sin centrifugar.

¿Cómo limpiar la Clatronic HBB 3734?

Desenchufe siempre el aparato y déjelo enfriar. Limpie la carcasa con un paño húmedo. Los cuerpos globo se pueden limpiar con un paño húmedo. Los accesorios se enjuagan con agua caliente y deben secarse antes de volver a montarlos. Nunca sumerja el aparato en agua.

¿Qué significa el interruptor de seguridad?

El aparato está equipado con un interruptor de seguridad que corta automáticamente la alimentación si la secadora se inclina más de 45°. Esto evita sobrecalentamientos y riesgos de incendio.

La prenda tarda demasiado en secarse, ¿qué hacer?

Asegúrese de que las cremalleras de la prenda estén cerradas y que las aberturas de aire no estén obstruidas. Si la tela es muy gruesa, repita el ciclo. La prenda debe estar previamente centrifugada en máquina.

¿Se puede usar la secadora para prendas delicadas?

Verifique siempre la etiqueta de cuidado de la prenda. Este aparato es adecuado para prendas que soporten el planchado. Los materiales sintéticos o delicados podrían dañarse con el calor.

¿Cómo reemplazar el cable de alimentación si está dañado?

El cable de alimentación dañado debe ser reemplazado por el fabricante, su servicio postventa o una persona calificada para evitar cualquier riesgo. No intente repararlo usted mismo.

¿Cómo deshacerse del aparato al final de su vida útil?

No deseche el aparato con la basura doméstica. Deposite en un punto de recogida previsto para residuos de aparatos eléctricos y electrónicos. Infórmese en su ayuntamiento o en el punto limpio más cercano.

MANUAL DE USUARIO HBB 3734 CLATRONIC

Indicación de los elementos de manejo ...... Página 3

Manual de instrucciones.... Página 20

Datos técnicos.... Página 24

Eliminación.... Página 24

ITALIANO

Indice

Indicación de los elementos de manejo • Elementi di comando • Overview of the Components

Przegład elementów obsługi • A kezelőelemek áttekintése

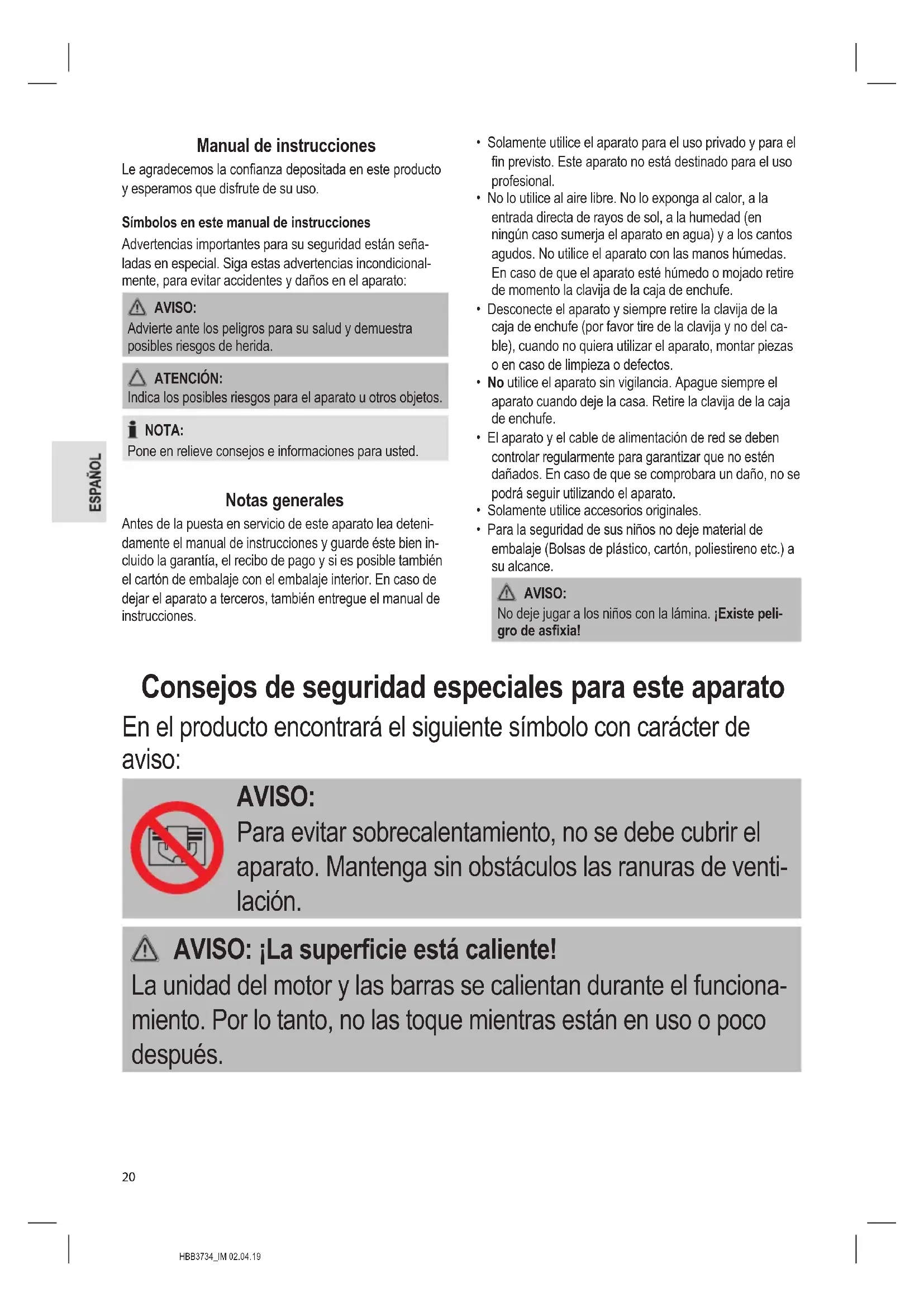

Manual de instrucciones

Le agradecemos la confianza depositada en este producto y esperamos que disfrute de su uso.

Símbolos en este manual de instrucciones

Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato:

AVISO:

Advierte ante los peligros para su salud y demuestra posibles riesgos de herida.

ATENCIÓN:

Indica los posibles riesgos para el aparato u otros objetos.

NOTA:

Pone en relieve consejos e informaciones para usted.

Notas generales

Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

• Solamente utilice el aparato para el uso privado y para el fin previsto. Este aparato no está destinado para el uso profesional.
• No lo utilice al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.
• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.
• No utilice el aparato sin vigilancia. Apague siempre el aparato cuando deje la casa. Retire la clavija de la caja de enchufe.
• El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén dañados. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.
• Solamente utilice accesorios originales.
• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance.

AVISO:

No deje jugar a los niños con la lámina. ¡Existe peligro de asfixia!

Consejos de seguridad especiales para este aparato

En el producto encontrará el siguiente símbolo con carácter de aviso:

AVISO:

Para evitar sobrecalentamiento, no se debe cubrir el aparato. Mantenga sin obstáculos las ranuras de ventilación.

AVISO: ¡La superficie está caliente!

La unidad del motor y las barras se calientan durante el funcionamiento. Por lo tanto, no las toque mientras están en uso o poco después.

ATENCIÓN:

Este aparato está diseñado solo para secar productos textiles lavados en agua.

• Pueden utilizar este aparato niños mayores de 8 años y personas con minusvalías físicas, sensoriales o mentales, o sin experiencia ni conocimientos, siempre que se les someta a supervisión o se les instruya respecto a su uso de forma segura y de manera que entiendan los peligros existentes.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento no deben realizarlo niños sin supervisión.
• No repare usted mismo el dispositivo. Póngase en contacto con un técnico autorizado. Si el cable de alimentación está dañado, corresponde al fabricante, a su representante o persona de cualificación similar su reemplazo para evitar peligros.

ATENCIÓN:

Este aparato no está diseñado para sumergirlo en agua durante su limpieza. Siga las instrucciones que hemos incluido en el capítulo “Limpieza”.

Uso específico

Este aparato se usa para secar y planchar prendas (p. ej. camisas). Puede usar todas las prendas que se puedan planchar. ¡Siga siempre las etiquetas de lavandería que se encuentran en las prendas!

Siga las instrucciones de este manual del usuario para utilizar el dispositivo. No utilice este dispositivo para fines comerciales.

Cualquier uso distinto del específico puede provocar daños y lesiones personales.

El fabricante no asume ninguna responsabilidad por los daños derivados de un uso inadecuado.

Desembalar la unidad

1. Saque del envase todas las piezas poniendo sumo cuidado.
2. Retire todo el material de embalaje, tales como láminas, relleno, soporte de cables y envases de cartón.
3. Compruebe que están todas las piezas.
4. Si hay piezas faltantes o daños evidentes, no utilice el dispositivo. Devuélvalo inmediatamente al vendedor.

Indicación de los elementos de manejo / Contenido de la entrega

1 Mástiles largos
2 Conectores
3 Percha

a Cabezal de la percha
b Brazos de la percha

4 Articulación
5 Mástiles cortos
6 Protector de ventilador
7 Ventilación
8 Dispositivo de montaje para el cuerpo del maniquí
9 Interruptor de encender/apagar/temporizador
10 Unidad de motor

Sin ilustración

Cuerpo del maniquí para camisas

Cuerpo del maniquí para pantalones

Notas de uso

- El aparato está pensado para prendas que son sacudidas a máquina. Deje que las prendas se escurran en caso de que las lave a mano o si no las ha centrifugado. El aparato no es adecuado para que escurra la ropa húmeda.

NOTA:

Para obtener mejores resultados, use ropa humedecida con plancha.

• El tiempo de secado depende del material de las prendas.
• Para agrandar el cuerpo del maniquí, abra las cremalleras.
• En caso necesario, la solapa, los puños y el cuello pueden ser planchados una vez más. Cuando planche pantalones, puede que tenga que planchar la cintura, el dobladillo y la zona alrededor de la cremallera.
• Se pueden usar pinzas de ropa convencionales para fijar las prendas al cuerpo de globo. Cuando se usan prendas muy largas, las pinzas son ventajosas para asegurar el mejor secado posible en el borde que sobresale.

Interruptor de encender / apagar

Las funciones del interruptor de encender / apagar son las siguientes:

ON: Aparato en funcionamiento continuo

OFF:Apagar el aparato

30 - 180: Función del temporizador en minutos.

Interruptor de seguridad

Su aparato dispone de un interruptor de seguridad. De esta forma que se desconecta la fuente de alimentación en cuanto el aparato se inclina 45°. El interruptor de seguridad previene situaciones peligrosas causadas por un calenta- miento excesivo.

Conexión eléctrica

Compruebe que la tensión eléctrica que vaya a usar coincide con la del aparato. Encontrará información al respecto en la placa identificadora.

Ensamblaje

Preparación

1. Monte la percha insertando los brazos de la percha en el cabezal. Fijese en las marcas izquierda (L) y derecha (R) (vea la imagen).

1. Utilice los tornillos que se proporcionan para fijar los brazos en la parte inferior de la percha.
2. Coloque el motor sobre una superficie plana, antideslizante y resistente al calor.
3. Inserte el mástil corto en el aparato, de manera que las marcas queden hacia abajo.
4. Deslice la cubierta del ventilador en el mástil hasta que llegue a la marca.
5. Fije la articulación al mástil corto; tanto la articulación como las dos aberturas deben apuntar hacia arriba.
6. Inserte los dos mástiles más largos en las aberturas de la articulación.

Montaje del perchero para camisas

1. Monte la percha en los mástiles. Para ello, utilice las dos aberturas exteriores.
2. Afloje los dos conectores de los mástiles y ajuste los mástiles a la altura deseada. Apriete los conectores de nuevo.
3. Para las camisas, coloque el cuerpo del maniquí sobre la percha y ajustelo sobre el perchero. Use la banda elástica para fijar el cuerpo del maniquí al dispositivo de montaje (8).

El aparato está listo para usarse.

Montaje del perchero para pantalones

1. Afloje los dos conectores de los mástiles y ajuste los mástiles a la altura deseada. Apriete los conectores de nuevo.
2. Para los pantalones, coloque el cuerpo del maniquí sobre los mástiles. Cada pernera del cuerpo del maniquí debe colgar sobre un mástil. Use la banda elástica para fijar el cuerpo del maniquí al dispositivo de montaje (8).
3. Separe los dos mástiles.
   El aparato está listo para usarse.

Utilización

1. Ponga el interruptor de encender / apagar en posición OFF.

2. Tire de la prenda (p. ej. Camisa) sobre el cuerpo de globo. Observe lo siguiente cuando lo haga:

3. El cuello debe estar colocado por encima de la parte de cuello del cuerpo de globo.

4. Todos los botones de la prenda tienen que estar abotonados.

5. La prenda debe reposar plana sobre el cuerpo de globo.

6. Inserte el enchufe de red en una toma de seguridad instalada correctamente.

7. Encienda el aparato con el interruptor de encender / apagar. El aparato tiene dos modos de funcionamiento:

1) Ponga el interruptor de encender/apagar en ON.
2) Ponga un tiempo con el interruptor de encender / apagar.

i NOTA:

La lámpara indicadora se ilumina cuando el aparato está en funcionamiento.

1. Apague el aparato poniendo el interruptor de encender / apagar en la posición OFF.
2. Desconecte el enchufe de la toma de corriente.
3. Deje que la prenda se enfríe antes de retirarla del cuerpo del maniquí.

Limpieza

AVISO:

• Desconecte siempre el aparato y déjelo enfriar antes de lim-piarlo.
• No sumerja el aparato en agua. Hacerlo puede provocar electrocución o incendio.

ATENCIÓN:

• No utilice ningún cepillo metálico u otros objetos que rayen el aparato.
• No utilice nunca productos corrosivos o abrasivos.

Carcasa

Para limpiar el exterior del aparato, basta con utilizar un trapo normalmente húmedo.

Cuerpo de globo

Puede estragar el cuerpo de globo con un trapo húmedo.

Accesorios

Los accesorios se pueden limpiar enjuagándolos con agua templada. Deje que los accesorios se sequen antes de volver a montar el aparato.

Resolución de problemas

ProblemaPosible causa Solución
El aparato no funciona.	El aparato no recibe suministro eléctrico. Pruebe la toma con otro aparato.
	El aparato está defectuoso. Póngase en contacto con nuestro centro de servicios o con un especialista.
La prenda tarda mucho en secarse.	La prenda es muy gruesa. Repita el procedimiento.
	La prenda no estaba bastante seca. Deje que se seque primero.
	Las cremalleras no estaban totalmente cerradas.	Cierre las cremalleras.
El aparato se detiene durante el funcionamiento.	Las aberturas de entrada o salida están cubiertas.	Asegúrese de que las aberturas de entrada o salida no estén obstruidas.
	El temporizador ha pasado. Vuelva a poner el temporizador.
	Su aparato está equipado con un interruptor de seguridad. Bloqueará el motor cuando se sobrecargue.	Desconecte el enchufe de la toma de corriente.
		Deje enfriar el aparato antes de volver a ponerlo en marcha.

Datos técnicos

Modelo: HBB 3734

Suministro de tensión: 220-240 V\~, 50/60 Hz

Consumo de energía: 1200 W

Clase de protección:......II

El derecho de realizar modificaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reservado.

Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p. ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especificaciones en razón de la seguridad.

Eliminación

Significado del símbolo "Cubo de basura"

Proteja nuestro medio ambiente, aparatos eléctricos no forman parte de la basura doméstica.

Haga uso de los centros de recogida previstos para la eliminación de aparatos eléctricos y entregue allí sus aparatos eléctricos que no vaya a utilizar más.

Ayudará en evitar las potenciales consecuencias, a causa de una errónea eliminación de desechos, para el medio ambiente y la salud humana.

Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos.

La información cómo se debe eliminar los aparatos, se obtiene en su ayuntamiento o su administración municipal.
