Marca	Clatronic
Modello	HBB 3734
Tipo di prodotto	Asciugatrice ad aria calda con copertura gonfiabile
Alimentazione	220-240 V~, 50/60 Hz
Potenza assorbita	1200 W
Classe di protezione	II
Peso netto	Circa 3 kg
Dimensioni (circa)	50 x 30 x 30 cm
Timer	Da 30 a 180 minuti + funzionamento continuo
Interruttore di sicurezza	Arresto automatico in caso di inclinazione > 45°
Contenuto della confezione	Tubi di supporto, viti, appendiabiti, guarnizione, protezione ventilatore, corpo a palloncino (camicie e pantaloni), blocco motore
Funzioni principali	Asciugatura e stiratura dei vestiti (camicie, pantaloni)
Manutenzione e pulizia	Pulire l'esterno con un panno umido, non immergere; gli accessori si risciacquano con acqua calda
Sicurezza	Superficie calda (attenzione ustioni), non coprire l'apparecchio, utilizzare su superficie resistente al calore
Pezzi di ricambio e riparabilità	Contattare un servizio autorizzato; non riparare da soli
Informazioni generali	Per capi centrifugati in lavatrice; non utilizzare per sgocciolare biancheria bagnata

Domande frequenti - HBB 3734 CLATRONIC

Come assemblare l'asciugatrice Clatronic HBB 3734?

Inserire il tubo corto nel blocco motore allineando i riferimenti. Fissare la protezione del ventilatore e la guarnizione. Montare i tubi lunghi sulla guarnizione. Per le camicie, posizionare il corpo a palloncino sul supporto e fissarlo con l'elastico. Per i pantaloni, infilare ogni gamba su un tubo e allargarli.

Come utilizzare il timer?

Ruotare l'interruttore on/off sulla posizione ON per un funzionamento continuo, o impostarlo tra 30 e 180 minuti per una temporizzazione. L'apparecchio si spegnerà automaticamente al termine del tempo impostato.

Cosa fare se l'apparecchio non riscalda o non funziona?

Verificare che la spina sia inserita correttamente e che l'interruttore principale non sia scattato. Testare la presa con un altro apparecchio. Se il problema persiste, contattare il servizio assistenza.

Quali tipi di vestiti si possono asciugare con questo modello?

Questa asciugatrice è progettata per capi in tessuto lavati in acqua e centrifugati in lavatrice, come camicie e pantaloni. Non utilizzarla per capi bagnati o non centrifugati.

Come pulire il Clatronic HBB 3734?

Scollegare sempre l'apparecchio e lasciarlo raffreddare. Pulire l'involucro con un panno umido. I corpi a palloncino possono essere puliti con un panno umido. Gli accessori si risciacquano con acqua calda e devono asciugare prima del rimontaggio. Non immergere mai l'apparecchio nell'acqua.

Cosa significa l'interruttore di sicurezza?

L'apparecchio è dotato di un interruttore di sicurezza che interrompe automaticamente l'alimentazione se l'asciugatrice si inclina oltre i 45°. Ciò evita surriscaldamenti e rischi di incendio.

Il capo impiega troppo tempo ad asciugarsi, cosa fare?

Assicurarsi che le cerniere del capo siano chiuse e che le aperture d'aria non siano ostruite. Se il tessuto è molto spesso, ripetere il ciclo. Il capo deve essere preventivamente centrifugato in lavatrice.

Si può usare l'asciugatrice per capi delicati?

Controllare sempre l'etichetta di manutenzione del capo. Questo apparecchio è adatto a capi che sopportano la stiratura. I materiali sintetici o delicati potrebbero essere danneggiati dal calore.

Come sostituire il cavo di alimentazione se danneggiato?

Il cavo di alimentazione danneggiato deve essere sostituito dal produttore, dal suo servizio assistenza o da una persona qualificata per evitare rischi. Non tentare di ripararlo da soli.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Depositarlo in un punto di raccolta per rifiuti di apparecchiature elettriche ed elettroniche. Informarsi presso il proprio comune o il centro di riciclaggio più vicino.

MANUALE UTENTE HBB 3734 CLATRONIC

Elementi di comando ...... Pagina 3

Istruzioni per l'uso....Pagina 25

Dati tecnici....Pagina 28

Smaltimento ...... Pagina 29

ENGLISH

Contents

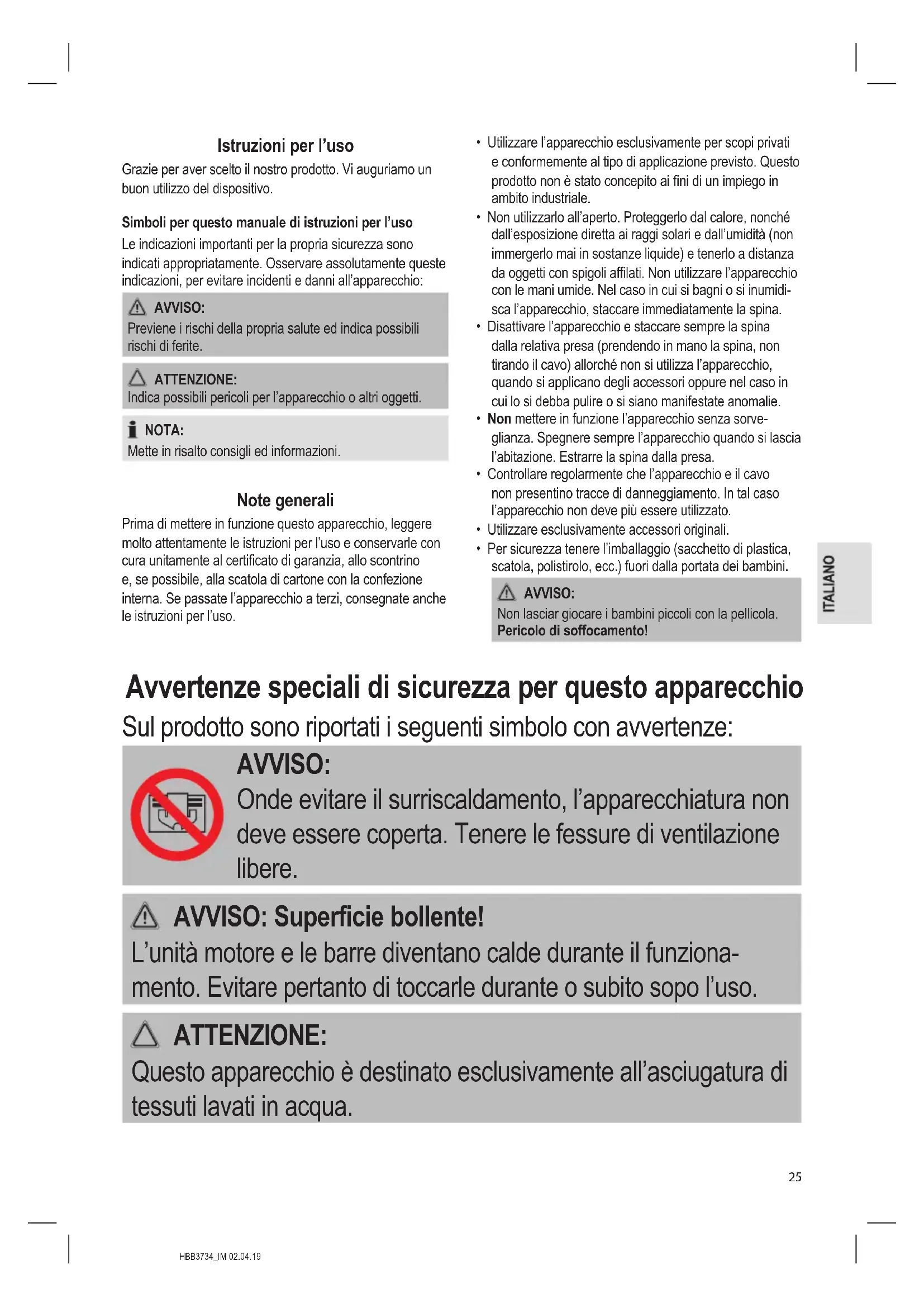

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA:

Mette in risalto consigli ed informazioni.

Note generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• Non utilizzarlo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affilati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.
• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio quando si lascia l'abitazione. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzare esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO:

Non lasciar giocare i bambini piccoli con la pellicola.

Pericolo di soffocamento!

Avvertenze speciali di sicurezza per questo apparecchio

Sul prodotto sono riportati i seguenti simbolo con avvertenze:

AVVISO:

Onde evitare il surriscaldamento, l'apparecchiatura non deve essere coperta. Tenere le fessure di ventilazione libere.

AVVISO: Superficie bollente!

L'unità motore e le barre diventano calde durante il funzionamento. Evitare pertanto di toccarle durante o subito sopo l'uso.

ATTENZIONE:

Questo apparecchio è destinato esclusivamente all'asciugatura di tessuti lavati in acqua.

• L'apparecchio può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilita fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza sotto la diretta supervisione o dietro istruzioni sull'uso sicuro dell'apparecchio e sui possibili pericoli derivanti dal suo utilizzo.
• I bambini non devono giocare con l'apparecchio.
• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.
• Non riparare l'apparecchio da soli. Contattare sempre un tecnico autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall'agente addetto all'assistenza oppure da personale qualificato per evitare situazioni pericolose.

ATTENZIONE:

Non immergere l'apparecchio in acqua per pulirlo. Seguire le istruzioni riportate nel capitolo "Pulizia".

Uso previsto

Questo apparecchio è utilizzato per asciugare e stirare gli indumenti (ad es., camice). È possibile utilizzare tutti gli indumenti idonei alla stiratura. Attenersi sempre alle targhette di lavaggio applicate sugli indumenti!

Utilizzare questo dispositivo solo secondo le istruzioni di questo manuale. Non utilizzare il dispositivo a livello commerciale.

Non è previsto alcun altro uso e può causare danni e lesioni a persone.

Il produttore non si assume alcuna responsabilità per danni provocati da un uso scorretto.

Disimballaggio del dispositivo

1. Estrarre con cautela tutti i pezzi dall'imballaggio.
2. Rimuovere tutto il materiale di imballaggio come pelli- cole in plastica, materiale di riempimento, fascette per cavi e cartone.
3. Controllare che la fornitura sia completa.
4. In caso di parti mancanti o danni, on utilizzare l'apparecchio. Restituirlo immediatamente al rivenditore.

Elementi di comando / Nella fornitura

1 Aste lunghe
2 Morsetti a vite
3 Gruccia
a Appendiabiti
b Bracci dell'appendiabiti
4 Giunzione
5 Aste corte
6 Copri ventola
7 Ventilazione
8 Dispositivo di montaggio per il corpo a palloncino
9 Interruttore di accensione/spegnimento/Timer
10 Unità motore

Nessuna illustrazione

Corpo a palloncino per camicie

Corpo a palloncino per pantaloni

Note per l'uso

- L'apparecchio è destinato all'uso con indumenti centrifugati a macchina. In caso di indumenti lavati a mano o non centrifugati, lasciarli sgocciolare completamente. L'utilizzo dell'apparecchio non è indicato per indumenti bagnati che gocciolano.

NOTA:

Per ottenere i migliori risultati, stirare gli indumenti umidi.

• Il tempo di asciugatura dipende dal materiale dell'indumento.
• Il corpo a palloncino può essere ingrandito aprendo le cerniere.
• Se necessario, stirare ancora una volta taschino, polsini e colletto. Per i pantaloni, può essere necessario stirare la cintura, l'orlo e l'area intorno alla cerniera.
• È possibile utilizzare normali mollette da bucato per fissare l'indumento al corpo a palloncino. Nel caso di indumenti molto lunghi, le mollette si rivelano particolarmente utili per assicurare la migliore asciugatura possibile sul bordo esterno.

Interruttore di accensione / spegnimento

Le funzioni dell'interruttore di accensione / spegnimento sono le seguenti:

ON:Apparecchio in funzionamento continuo

OFF:Spegnimento dell'apparecchio

30 - 180: Funzionamento del timer in minuti

Interruttore di sicurezza

L'apparecchio è dotato di un interruttore di sicurezza. In questo modo si interrompe l'alimentazione elettrica non appena l'apparecchio viene inclinato di 45°. L'interruttore di sicurezza può prevenire situazioni pericolose dovute a surriscaldamento.

Collegamento elettrico

Controllare se il voltaggio elettrico che si desidera utilizzare corrisponde a quello del dispositivo. Le informazioni sono presenti sulla targhetta del modello.

Assemblaggio

Preparazione

1. Montare l'appendiabiti inserendo i bracci nella testina. Prestare attenzione alla marcatura sinistra (L) e destra (R) (vedere l'immagine).

1. Utilizzare le viti in dotazione per fissare i bracci dell'appendiabiti nella parte inferiore di quest'ultimo.
2. Posizionare l'unità motore su una superficie piana, antiscivolo e resistente al calore.
3. Inserire l'asta corta nell'apparecchio in modo che la marcatura sia rivolta verso il basso.

4. Far scorrere il coperchio della ventola sull'asta fino a raggiungere la marcatura.

5. Fissare il giunto sull'asta corta con il giunto e le sue due aperture rivolte verso l'alto.

6. Inserire le due aste più lunghe nelle aperture del giunto.

Montaggio della cremagliera per camicie

1. Montare l'appendiabiti sulle aste. Per fare ciò utilizzare le due aperture esterne.
2. Allentare i due morsetti a vite sulle due aste ed estenderle all'altezza desiderata. Serrare i morsetti a vite nuovamente.
3. Per le camicie, mettere il corpo a palloncino sopra l'appendiabiti e posizionarlo sulla cremagliera. Utilizzare l'elastico per fissare il corpo a palloncino al dispositivo di montaggio (8).

L'apparecchio è ora pronto all'uso.

Montaggio della cremagliera per i pantaloni

1. Allentare i due morsetti a vite sulle due aste ed estenderle all'altezza desiderata. Serrare i morsetti a vite nuovamente.
2. Per i pantaloni, mettere il corpo a palloncino sopra le aste. Ogni gamba dei pantaloni del corpo a palloncino deve essere appesa sopra un'asta. Utilizzare l'elastico per fissare il corpo a palloncino al dispositivo di montaggio (8).
3. Distanziare le due aste.

L'apparecchio è ora pronto all'uso.

Uso

1. Impostare l'interruttore di accensione / spegnimento sulla posizione OFF.

2. Posizionare l'indumento (ad es., camicia) sul corpo a palloncino. Nel farlo, prestare attenzione a quanto segue:

3. Il colletto deve essere collocato sopra la parte del colletto del corpo a palloncino.

4. Tutti i bottoni dell'indumento devono essere abbottonati.

5. L'indumento deve cadere liscio sul corpo a palloncino.

6. Inserire la spina in una presa di rete con contatto di terra regolarmente installata.

7. Accendere l'apparecchiatura mediante l'interruttore di accensione / spegnimento. Esistono due modi per l'utilizzo dell'apparecchio:

1) Impostare l'interruttore di accensione / spegnimento su ON.
2) Impostare il tempo con l'interruttore di accensione / spegnimento.

i NOTA:

La spia di funzionamento si accende quando l'apparecchio è in funzione.

1. Spegnere l'apparecchio posizionando l'interruttore di accensione/spegnimento su OFF.

2. Scollegare la spina di alimentazione dalla presa.

3. Lasciare raffreddare l'indumento prima di rimuoverlo dal corpo a palloncino.

Pulizia

AVVISO:

• Prima di pulirlo togliete la spina dalla presa e lasciate raffreddare l'apparecchio.
• Non immergere il dispositivo in acqua! Si rischia di causare scosse elettriche o incendio.

ATTENZIONE:

• Non usare spazzole di ferro o altri oggetti abrasivi.
• Non usate detersivi forti o abrasivi.

Custodia

Per la pulizia esterna dell'apparecchio usate solo un panno leggermente inumidito.

Corpo a palloncino

Pulire il corpo a palloncino con un panno umido.

Accessori

Pulire gli accessori risciacquandoli con acqua tiepida. Attendere che gli accessori si asciughino prima di riassemblare l'apparecchio.

Risoluzione di problemi

ProblemaCausa	possibile Soluzione
L'apparecchio non funziona.	L'apparecchio non viene alimentato. Controllare	la presa con un'altro apparecchio.
		Inserire la spina correttamente.
		Controllare l'interruttore di circuito principale.
	L'apparecchio risulta difettoso. Contattare il centro assistenza e un tecnico.
Il tempo di asciugatura dell'indumento è troppo lungo.	L'indumento è molto spesso. Ripetere la procedura.
	L'indumento non era sufficientemente asciutto.	Lasciarlo asciugare prima.
	Le cerniere non sono completamente chiuse.	Chiudere le cerniere.
L'apparecchio si arresta durante il funzionamento.	L'apertura di ingresso o uscita sono coperte.	Accertarsi che l'apertura di ingresso o di uscita non sia coperta.
	Il timer è scaduto.	Impostare nuovamente il timer.
	L'apparecchio è dotato di un interruttore di sicurezza. Esso blocca il motore in caso di surriscaldamento.	Scollegare la spina di alimentazione dalla presa.
		Attendere che l'apparecchio si raffreddi prima di riavviarlo.

Dati tecnici

Modello: HBB 3734

Alimentazione rete: 220-240 V\~, 50/60 Hz

Consumo di energia: 1200 W

Classe di protezione: ...... II

Peso netto: ca. 3 kg

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne.

Smaltimento

Significato del simbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l'eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull'ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.
