MANUAL DE USUARIO Camedia C120 OLYMPUS

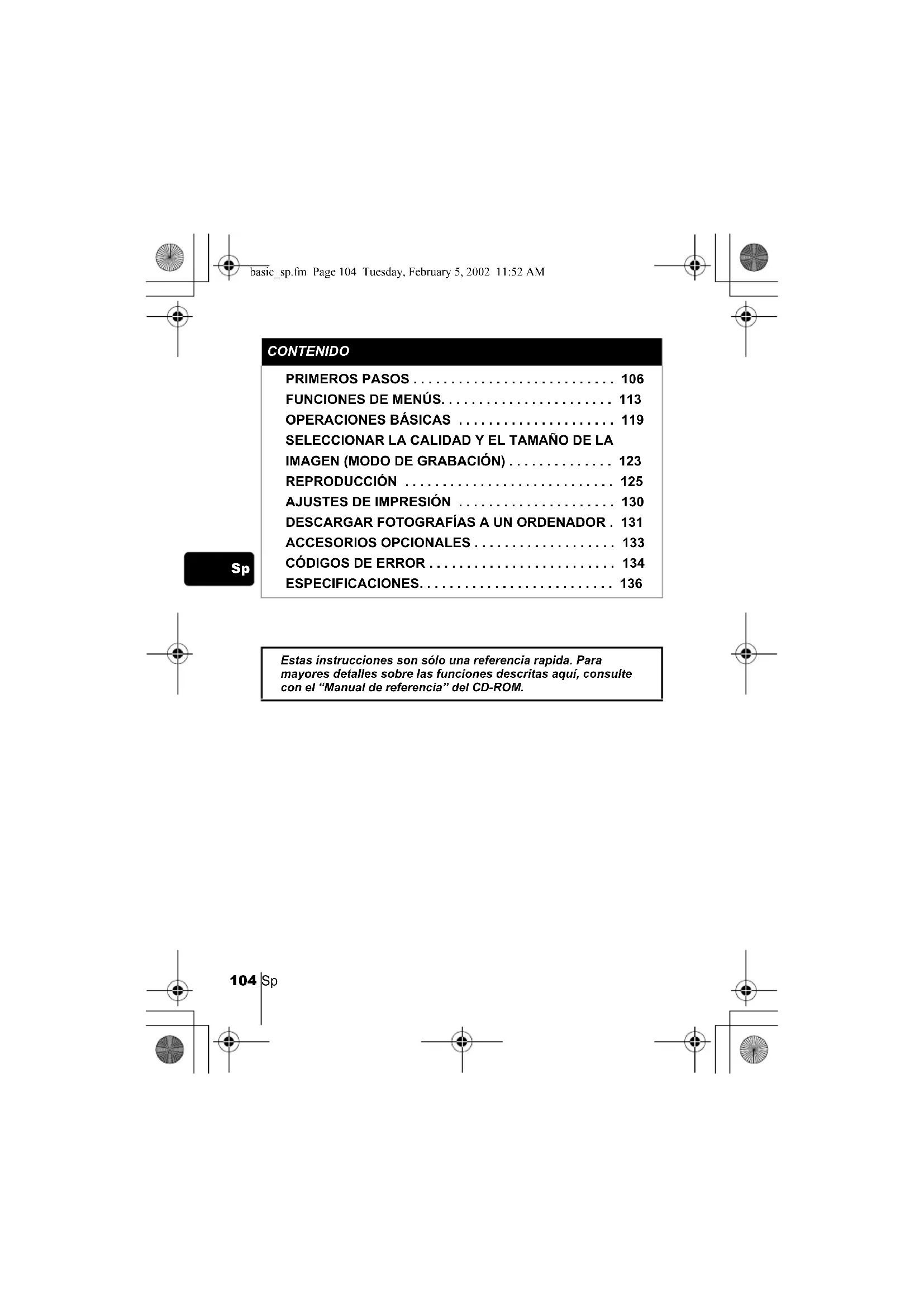

OPERACIONES BÁSICAS 119

SELECCIONAR LA CALIDAD Y EL TAMAÑO DE LA

IMAGEN (MODO DE GRABACIÓN) 123

REPRODUCCIÓN 125

AJUSTES DE IMPRESIÓN 130

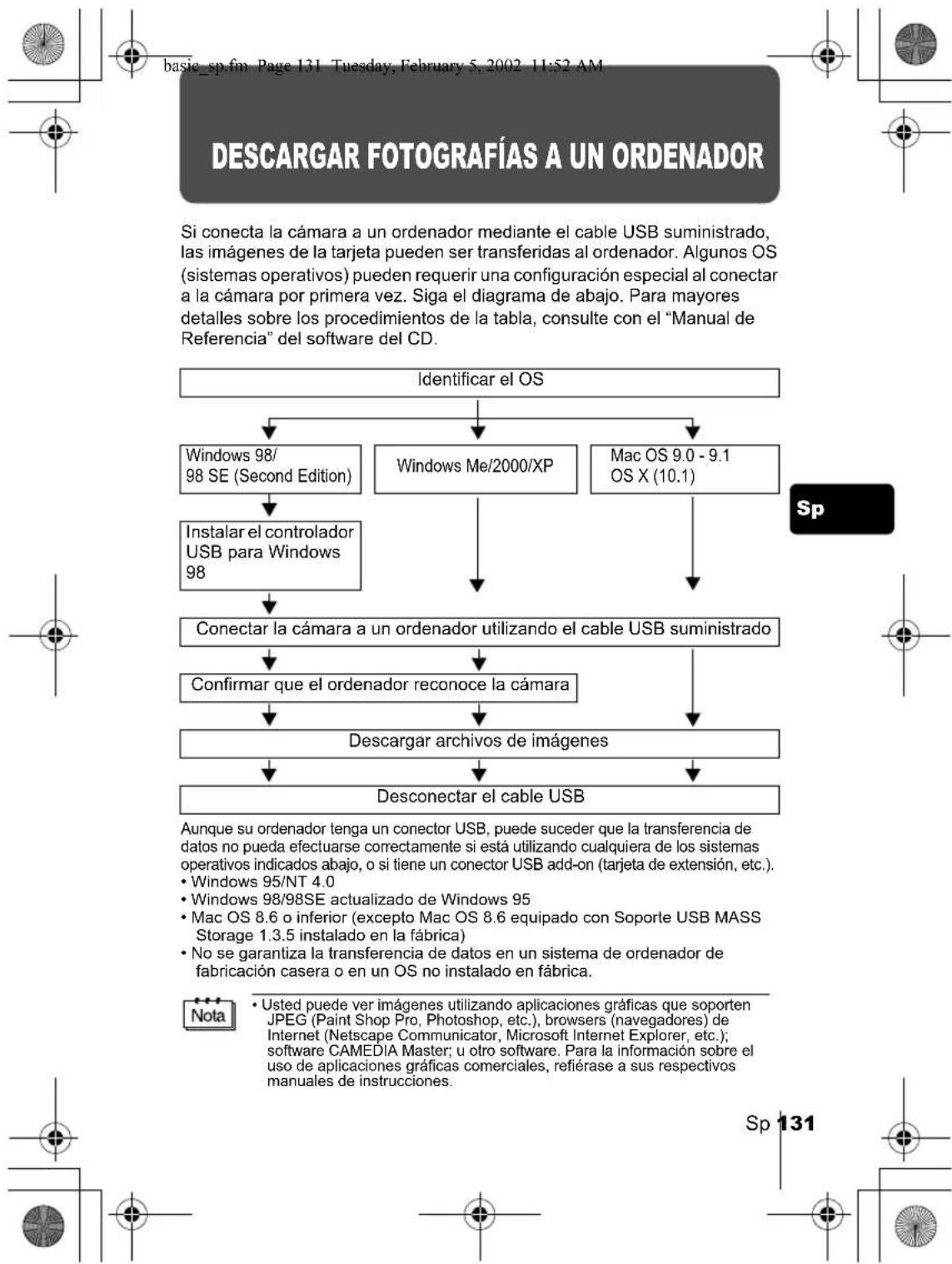

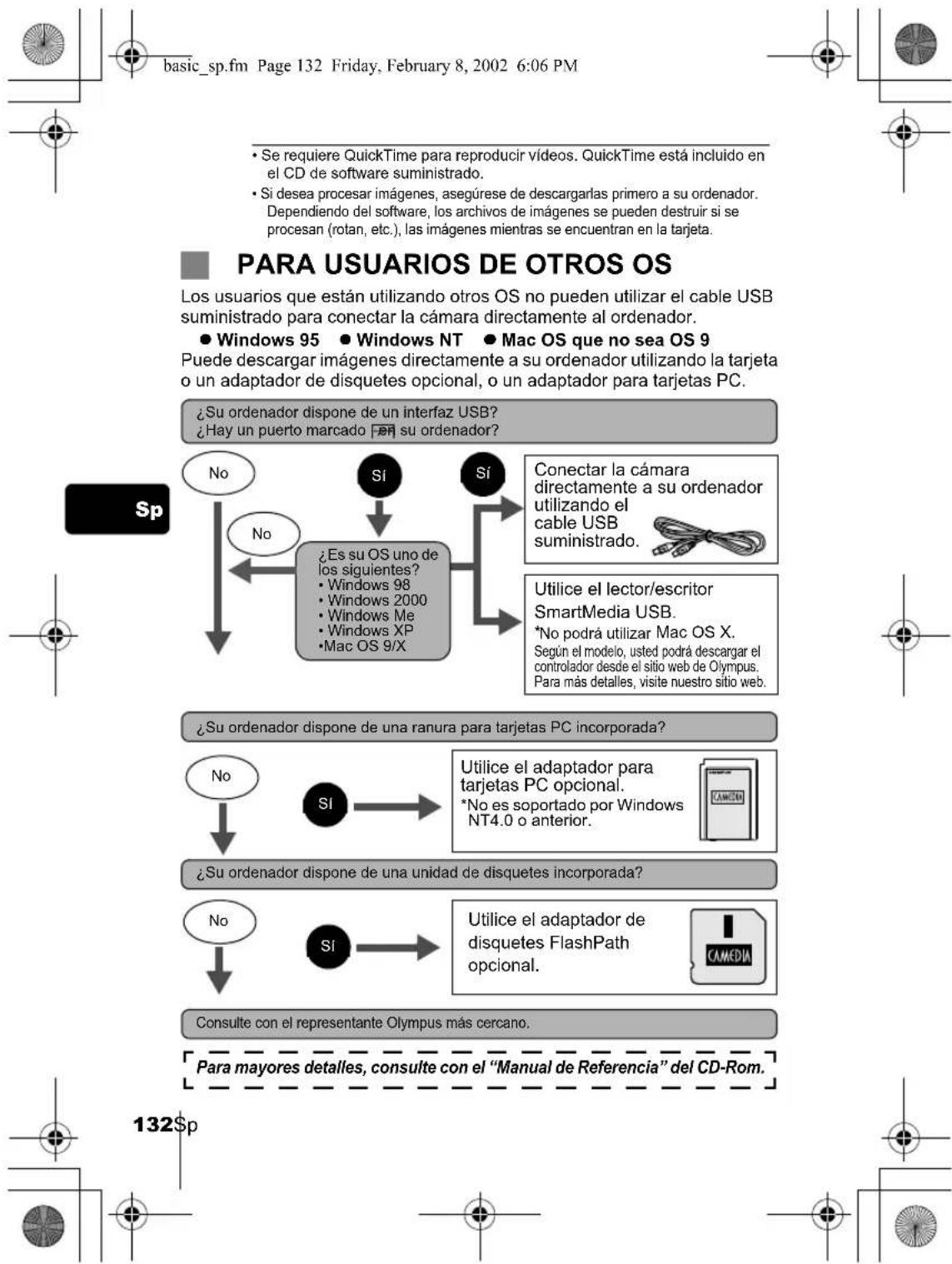

DESCARGAR FOTOGRAFÍAS A UN ORDENADOR. 131

ACCESORIOS OPCIONALES 133

CÓDIGOS DE ERROR 134

ESPECIFICACIONES.... 136

Sp

Estas instrucciones son sólo una referencia rapida. Para mayores detalles sobre las funciones descritas aquí, consulte con el "Manual de referencia" del CD-ROM.

104 Sp

Para los clientes de Europa

La marca "CE" indica que este producto cumple con los requisitos Europeos sobre protección al consumidor, seguridad, salud y protección del medio ambiente. Las cámaras que llevan la marca "CE" son para venta en Europa.

Para clientes de Norte y Sudamérica

Para los clientes de EE.UU.

Declaración de Conformidad

Número de modelo : C-120/D-380

Nombre comercial : OLYMPUS

Entidad responsable : Olympus America Inc.

Dirección : 2 Corporate Center Drive, Melville, New York

11747-3157 U.S.A.

Número de teléfono : 631-844-5000

Se ha probado su cumplimiento con las normas FCC PARA USO DOMÉSTICO O COMERCIAL

Este dispositivo cumple con el Apartado 15 de las normas FCC. La operación se encuentra sujeta a las dos condiciones siguientes:

(1) Este dispositivo podría no causar interferencia perjudicial.

(2) Este dispositivo debe aceptar cualquier interferencia que se reciba, incluyendo aquellas interferencias que pueden provocar un funcionamiento no deseado.

Para los clientes de Canadá

Este aparato digital de Clase B cumple con todos los requerimientos de las reglamentaciones canadienses sobre equipos generadores de interferencia.

Sp

Marcas comerciales

• IBM es una marca registrada de International Business Machines Corporation.
• Microsoft y Windows son marcas registradas de Microsoft Corporation.
  • Macintosh es una marca comercial de Apple Computer Inc.
• Todos los demás nombres de compañías y productos son marcas registradas y/o marcas comerciales de sus respectivos propietarios.
• Las normas para sistemas de archivos de cámara referidas en este manual son las "Normas de Diseño para Sistema de Archivos de Cámara/DCF" estipuladas por la Asociación de Industrias Electrónicas y de Tecnología de Información de Japón (JEITA).

basie_sp.fm Page 106 Tuesday, February 5, 2002 11:52 AM PRIMEROS PASOS NOMBRES DE LAS PARTES Sp Botón disparador Objetivo Flash Toma DC-IN Tapa del conector Olympus Cubreobjetivo La cámara se enciende y apaga en el modo de fotografía. Palanca de macro Lámpara del autodisparador Conector USB Lámpara verde Visor Marca de referencia Tapa de la tarjeta Monitor Enganche para correa Tapa del compartimiento de las pilas Cursores en cruz Rosca para el trípode Botón (Monitor) Botón (OK/Menú) La cámara se enciende y apaga en el modo de reproducción. 106 Sp

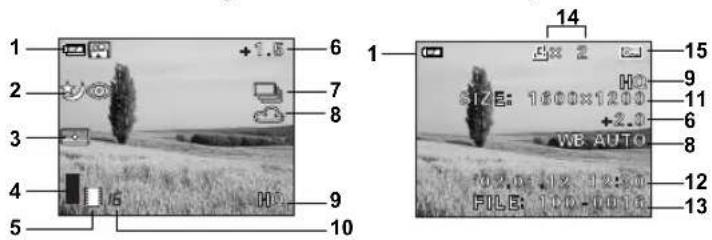

INDICACIONES EN EL MONITOR

Modo de fotografía

1 2 3 4 5 6 7 8 9 10 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

	Elementos Indicaciones
1	Comprobación de la pila,
2	Flash , , ,
3	Medición puntual
4	Indicador de la memoria
5	Memoria interna
6	Compensación de la exposición	-2.0, -1.5, -1.0, -0.5, +0.5, +1.0, +1.5, +2.0
7	Autodisparador/Drive , ,
8	Balance del blanco WB AUTO,	,,
9	Modo de grabación SHQ, HQ, SQ1, SQ2
10	Número de imágenes fijas alma-cenables/segundos restantes	16/16"
11	Número de pixels	1600 × 1208, 1600 × 1200, 1024 ×768, 640 × 480
12	Fecha y hora '02.01.12 12:30
13	Número de archivo, número de cuadro/tiempo de reproducción	100-0016, 16/16"
14	Orden de impresión, número de impresiones	× 2
15	Protección

• El indicador se visualiza cuando se están almacenando imágenes en la memoria interna de la cámara. No aparece cuando se inserta una tarjeta. No aparece cuando se inserta una tarjeta.
• Los detalles sobre la toma de fotograflas de la imagen grabada se podrá ver en el modo de reproducción.

Indicador de la memoria

El indicador de la memoria se enciende cuando usted toma una foto. El indicador permanece encendido mientras la cámara almacena la imagen en la tarjeta. Tal como se observa abajo, el indicador de la memoria cambia dependiendo del estado de disparo. Cuando el indicador de la memoria esté lleno, espere unos momentos antes de realizar la siguiente toma.

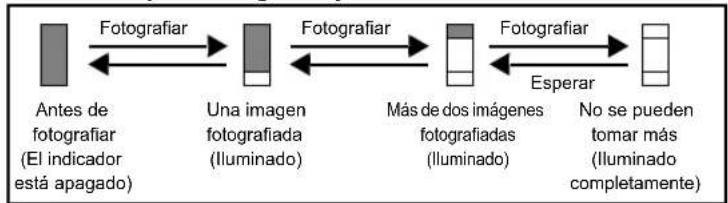

Cuando se capturan imágenes fijas

Sp

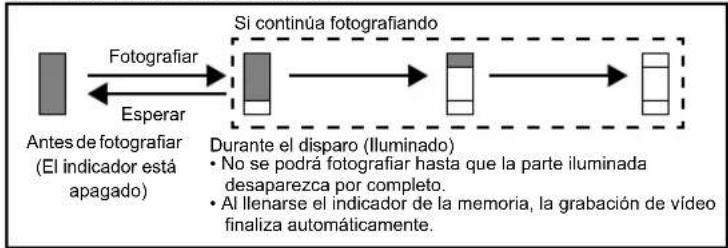

Cuando se están grabando vídeos


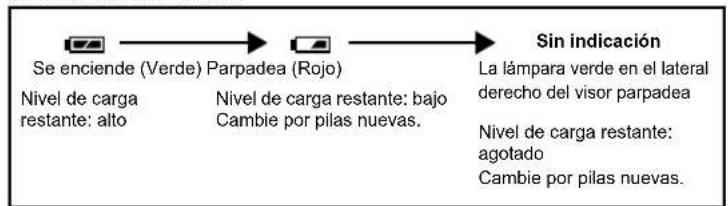

Comprobación de la pila

Si la carga restante de la batería es baja, la indicación de verificación de las pilas en el monitor cambiará de la manera indicada abajo mientras la cámara se encuentre encendida.

108 Sp

FIJACIÓN DE LA CORREA

1 Haga pasar el extremo corto de la correa a través del enganche para correa.
2 Haga pasar el extremo largo de la correa a través del lazo que ha pasado a través del enganche para correa.
3 Tire de la correa con fuerza y asegúrese de que haya quedado firmemente sujetada.

INSTALAR LAS PILAS

1 Compruebe que:

• El monitor esté apagado.
• El cubreobjetivo esté cerrado.
• La lámpara verde esté apagada.

2 Deslice la tapa del compartimiento de las pilas en la dirección de ①a dirección indicada por la marca ◀de la tapa), y levántela en la dirección de Ⓑ

3 Inserte las pilas, asegurándose de orientarlas correctamente, tal como se observa en la ilustración.

Cuando se utilizan pilas AA (R6)

A B Marca de dirección de inserción de las pilas

Sp

Cuando se utilizan baterías de litio

4 Cierre la tapa del compartimiento de las pilas en la dirección de Mientras ejerce presión sobre la marca deslice la tapa en la dirección de

D C

Si la tapa del compartimiento de las pilas no se cierra con facilidad, no la fuerce. Intente de nuevo ejerciendo presión con ambas manos sobre [OPEN] y la marca

Pilas alcalinas AA (R6)

Cuando necesite pilas con urgencia, podrá usar pilas alcalinas AA (R6), ya que pueden adquirirse fácilmente en cualquier lugar. Sin embargo, el número de imágenes que se puede almacenar en la cámara puede variar considerablemente con las pilas AA, dependiendo del fabricante de las pilas, de las condiciones de fotografía, etc. Utilice este tipo de pilas sólo cuando no tenga otra opción disponible. Para ahorrar energía, apague el monitor siempre que sea posible.

INSERTAR LA TARJETA (SmartMedia)

Esta tarjeta es conveniente, por ejemplo, cuando desea tomar muchas fotos durante un viaje. Cuando la tarjeta está insertada, las imágenes fotografiadas por usted serán almacenadas en la tarjeta. Cuando la tarjeta no está insertada, las imágenes serán almacenadas en la memoria interna de la cámara.

Sp

1 Compruebe que:

• El monitor esté apagado.
• El cubreobjetivo esté cerrado.
  • La lámpara verde esté apagada.

2 Abra la tapa de la tarjeta.

3 Inserte la tarjeta hasta el fondo, en la dirección indicada en la ilustración.

Dentro de la tapa de la tarjeta hay una flecha que indica la dirección en que se debe insertar la tarjeta.

4 Cierre firmemente la tapa de la tarjeta hasta que encaje con un chasquido.

Marca de dirección de inserción de la tarjeta

de eta

110 Sp

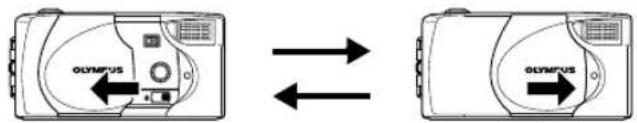

Para realizar las tomas

Encendido: Abra el cubreobjetivo.

La cámara se enciende en el modo de fotografía.

Apagado: Cierre el cubreobjetivo.

La cámara de apaga.

Encendido Apagado

Olympus Olympus

Sp

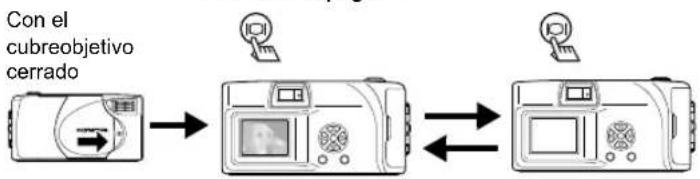

Cuando se reproducen imágenes en la cámara

Encendido: Presione el botón (Monitor) con el cubreobjetivo cerrado.

La cámara se enciende en el modo de reproducción (el monitor se enciende).

Apagado: Presione el botón (Monitor).

La cámara se apaga (el monitor se apaga).

Encendido Apagado

Si abre el cubreobjetivo sin la tarjeta insertada en la cámara, aparecerá NO CARD en el monitor. En este caso, podrá grabar las imágenes en la memoria interna de la cámara.

1 Abra el cubreobjetivo.
2 Presione 📄. Se visualiza el menú superior del modo de fotografía.
3 Presione en los cursores en cruz para seleccionar MODE MENU.
4 Presione para seleccionar la pestaña SETUP, y luego presione ▶.
5 Presione para seleccionar, y luego presione.
6 Presione para seleccionar uno de los siguientes formatos de fecha:

Y-M-D (Año/mes/día)

M-D-Y (Mes/día/año)

D-M-Y (Día/mes/año)

Luego presione

El cursor se mueve al primer campo de ajuste.

7 Presione para ajustar el primer campo, y luego presione para moverse al campo siguiente Presione para volver al campo del ajuste anterior.
8 Repita los pasos de arriba hasta terminar de ajustar la fecha y la hora.
9 Presione ☐.

Para un ajuste más preciso, presione 📄 cuando el reloj marque 00 segundo. El reloj se pone en marcha cuando usted presiona 📋

10Cierre el cubreobjetivo.

La cámara se apaga.

Si deja la cámara sin las pilas durante aproximadamente 1 hora, o si se agotaran las pilas, los ajustes de la fecha y hora se podrían alterar o cancelar. Antes de tomar fotografías importantes, asegúrese de que los ajustes de fecha y hora sean correctos.

112 Sp

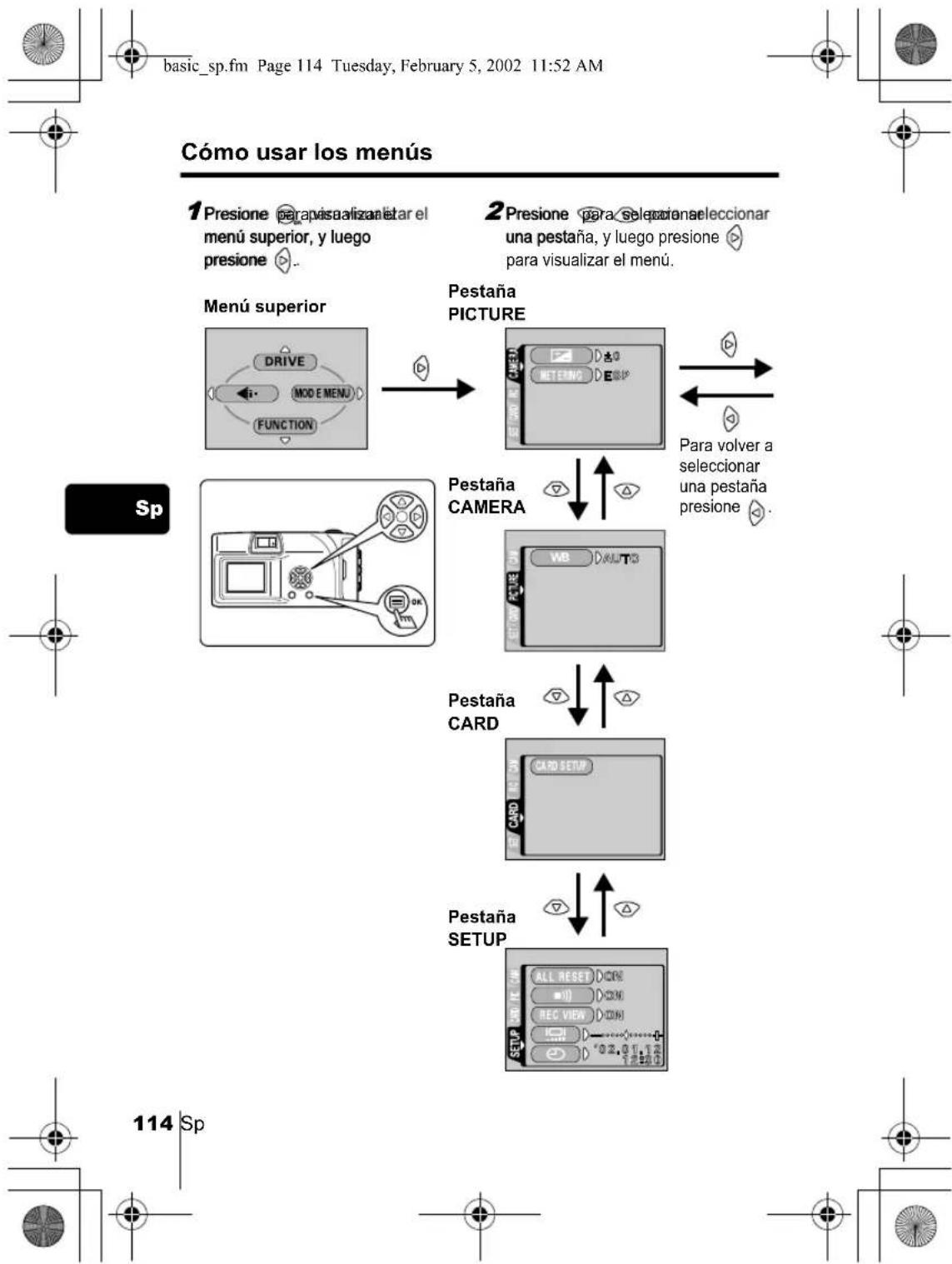

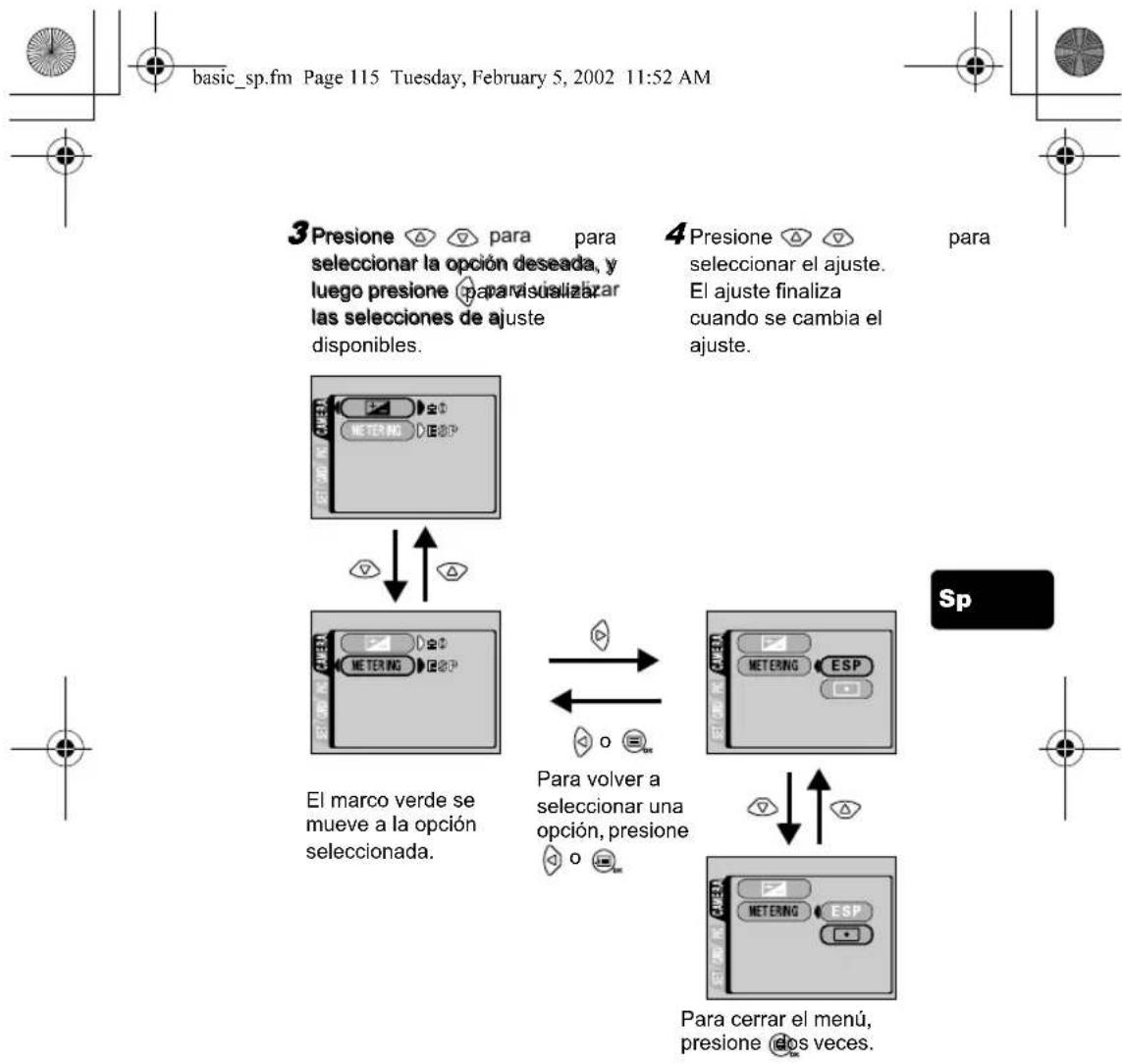


• No siempre se podrán seleccionar todas las opciones, dependiendo del estado de la cámara y del ajuste intentado. Por ejemplo, cuando se selecciona el modo de grabación de vídeo, no se podrá seleccionar SEPIA, BLACK & WHITE o em la categoría de la pestaña EDIT.
• Si presiona el botón disparador mientras se está visualizando el menú, las fotos se podrán tomar con los ajustes seleccionados actualmente.
• Si desea almacenar los ajustes después de apagar la cámara, ajuste reposición total a OFF.

Sp 115

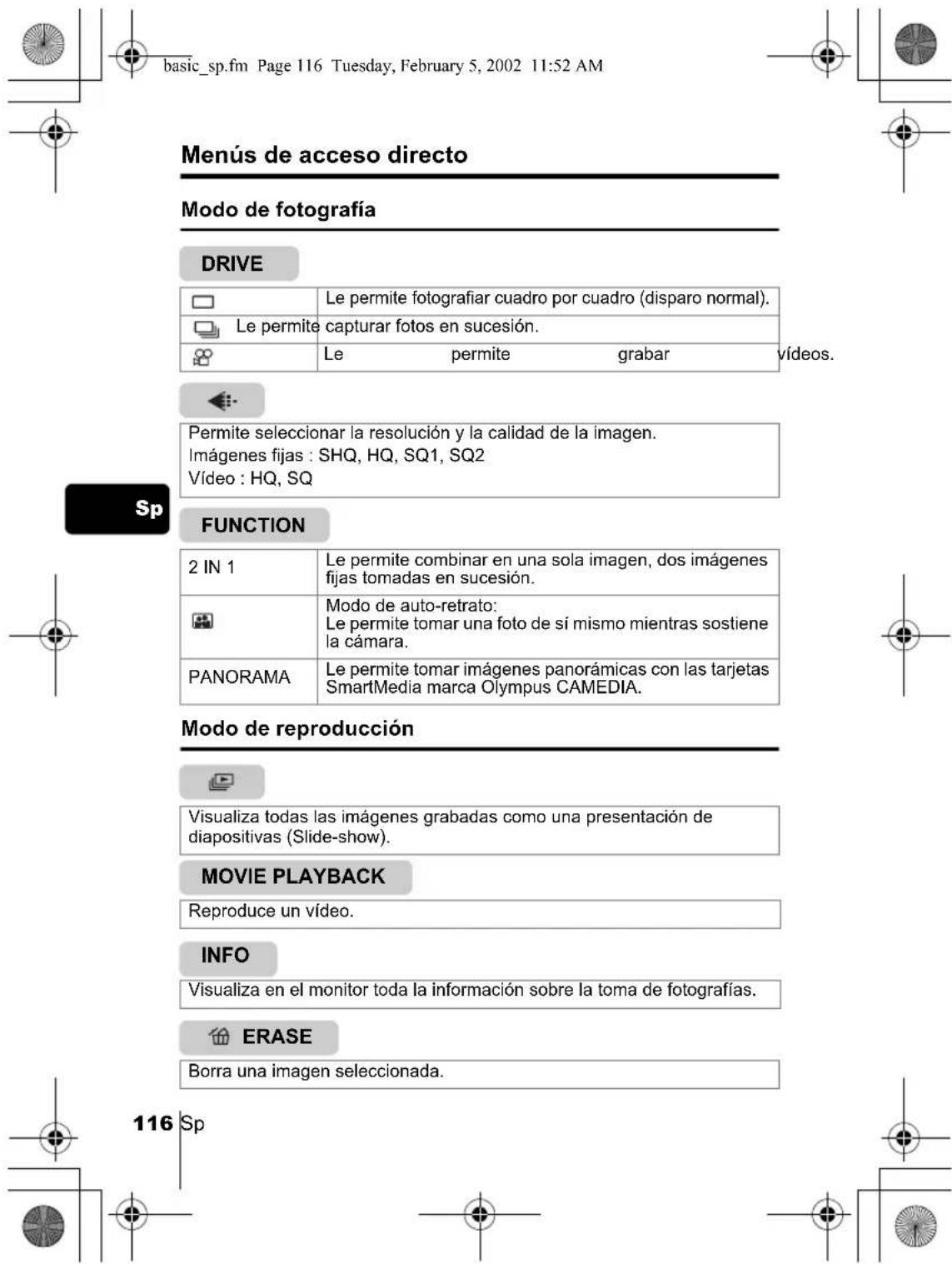

basic_sp.fm Page 116 Tuesday, February 5, 2002 11:52 AM Menús de acceso directo Modo de fotografía DRIVE Le permite fotografiar cuadro por cuadro (disparo normal). Le permite capturar fotos en sucesión. Le permite grabar vídeos. Permite seleccionar la resolución y la calidad de la imagen. Imágenes fijas : SHQ, HQ, SQ1, SQ2 Vídeo : HQ, SQ FUNCTION 2 IN 1 Le permite combinar en una sola imagen, dos imágenes fijas tomadas en sucesión. Modo de auto-retrato: Le permite tomar una foto de sí mismo mientras sostiene la cámara. PANORAMA Le permite tomar imágenes panorámicas con las tarjetas SmartMedia marca Olympus CAMEDIA. Modo de reproducción Visualiza todas las imágenes grabadas como una presentación de diapositivas (Slide-show). MOVIE PLAYBACK Reproduce un vídeo. INFO Visualiza en el monitor toda la información sobre la toma de fotografías. ERASE Borra una imagen seleccionada. 116 Sp

Las funciones de los menús de modo se categorizan en 4 pestañas. Utilice para seleccionar una pestaña y visualizar las funciones correspondientes.

Estas instrucciones son sólo una referencia rápida. Para mayores detalles sobre las funciones descritas aquí, consulte con el "Manual de referencia" del CD-ROM.

Si se visualiza el menú de modo sin insertar la tarjeta en la cámara, se visualizará la pestaña MEMORY en lugar de la pestaña CARD.

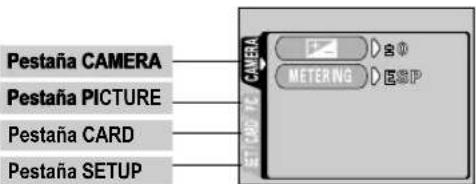

Modo de fotografia

Pestaña CAMERA Pestaña PICTURE Pestaña CARD Pestaña SETUP

Sp

Pestaña CAMERA

	Ajusta el brillo de la imagen (Compensación de exposición).
METERING	Selecciona el área de la imagen que será utilizará para determinar la exposición o el brillo de la imagen para los dos ajustes disponibles: ESP o (medición puntual).

Pestaña PICTURE

WB	Ajusta el balance del blanco apropiado de acuerdo con la fuente de luz.

Pestaña CARD

CARD SETUP Formatea la tarjeta.

Pestaña SETUP

ALL RESET	Permite guardar o no los ajustes actuales al apagar la cámara.
	Activa y desactiva el tono de pitido (usado para advertencias, etc.).
REC VIEW	Permite visualizar o no la imagen en el monitor mientras la está guardando.
Ajusta el brillo del monitor.
Ajusta la fecha y la hora.

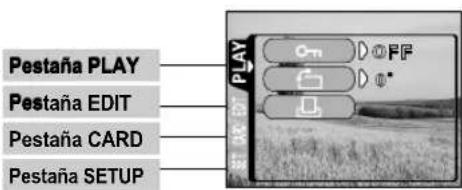

Modo de reproducción

Pestaña PLAY Pestaña EDIT Pestaña CARD Pestaña SETUP

Pestaña PLAY

Protege las imágenes contra el borrado accidental.
	Rota las imágenes en 90 grados en el sentido de las agujas del reloj o en sentido contrario.
	Almacena en la tarjeta la información sobre impresión requerida para impresoras DPOF.

Pestaña EDIT

BLACK & WHITE Crea imágenes en blanco y negro.

SEPIA Crea imágenes en tonos sepia.

Reduce el tamaño del archivo.

INDEX Crea una imagen de índice de un vídeo en 9 fotogramas.

Pestaña CARD

CARD SETUP	Formatea la tarjeta.Borra todos los datos de imágenes almacenados en la tarjeta.
BACKUP	Copia las imágenes almacenadas en la memoria interna de la tarjeta.

Pestaña SETUP

ALL RESET	Permite guardar o no los ajustes actuales al apagar la cámara.
	Activa y desactiva el tono de pitido (usado para advertencias, etc.).
	Selecciona el número de fotogramas en la visualización de índice.
	Ajusta el brillo del monitor.
	Ajusta la fecha y la hora.

118 Sp

Las imágenes fijas se pueden fotografiar usando ya sea el visor o el monitor. Ambos métodos son sencillos ya que con sólo presionar el botón disparador. La imagen grabada quedará almacenada en la tarjeta si está insertada, o en la memoria interna, si no está insertada.

Fotografiar imágenes fijas usando el visor

1 Abra el cubreobjetivo.
Abra el cubreobjetivo deslizándolo hasta escuchar un clic.
2 En el visor, posicione la marca de referencia sobre el sujeto. Cuando la distancia de la cámara al sujeto sea inferior a 60 cm, seleccione el modo macro.
3 Presione suavemente el botón disparador (a medias). La lámpara verde en el lateral derecho del visor se enciende. La exposición se bloquea mientras mantiene presionado a medias el botón disparador.
4 Presione el botón disparador a fondo (completamente). La cámara captura la imagen.

Fotografiar imágenes fijas usando el monitor

1 Abra el cubreobjetivo.
2 Presione 📄.
El monitor se enciende.
3 Determine la composición de la imagen mientras observa su sujeto en el monitor.
4 Tome la foto utilizando el mismo procedimiento que para fotografiar con el visor.
Presione el botón disparador a fondo (completamente) para tomar la foto. Cuando desee tomar las fotos con el monitor apagado, presione de nuevo.

Nunca abra la tapa de la tarjeta, retire las pilas ni desconecte el adaptador de CA mientras la lámpara verde está parpadeando. Si lo hace, se arruinarán las imágenes que tiene almacenadas y no se podrán almacenar las imágenes recién capturadas.

Sp

Sp 119

basic E

Esta cámara le permite grabar tanto vídeos. Utilizando la función de índice, los vídeos grabados se pueden reproducir o almacenar separadamente como imágenes fijas.

1 Visualice el menú superior en el modo de fotografía.

- Abra el cubreobjetivo.

Presione.

2 Presione para seleccionar DRIVE.

3 Presione para seleccionar, y luego presione.

La grabación de vídeo queda ajustada y se cierra el menú.

El tiempo de grabación total disponible y la marca se visualizan en el monitor.

4 Grabe el vídeo mientras observa su sujeto en el monitor.

Presione el botón disparador a fondo para comenzar a grabar y se visualiza el número de segundos restantes para la grabación. Presione de nuevo el botón disparador a fondo para detener a grabar.

- Para cancelar el modo de video

Presione 📄.

El monitor se apaga y el modo de vídeo se cancela.

• El flash queda inhabilitado durante la grabación de vídeo.
• Se tarda más en almacenar vídeos que imágenes fijas.
• Los segundos restantes varían dependiendo del modo de grabación, de que si se almacena el vídeo en la tarjeta o en la memoria interna, y de la cantidad de espacio disponible en la tarjeta o en la memoria interna.
• No podrá grabar vídeo con sonido.

• USAR EL FLASH

1 Abra el cubreobjetivo.

La cámara se enciende en el modo de fotografía.

2 Presione ▶.

Se visualiza el ajuste actual del flash.

3 Presione mientras se visualiza el ajuste actual del flash.

Cada vez que presiona el modo de flash cambia en la secuencia siguiente: AUTO - - 📄- - ↓ ⚣️ ★ ★ ⏻

120 Sp

El margen de alcance del flash es de aproximadamente 2,5 m.

Flash automático (Sin indicación)

El flash se dispara automáticamente en condiciones de baja iluminación o de contraluz.

Flash con reducción de ojos rojos ( )

La luz del flash podría hacer que los ojos del sujeto aparezcan rojos en las fotos.

Flash de relleno ( )

El flash se dispara siempre, cada vez que se libera el botón disparador.

Flash desactivado (14)

El flash no se dispara, aún en condiciones de baja iluminación.

Escena nocturna (★)

Utilice este modo cuando fotografie un sujeto contra un fondo nocturno.

Escena nocturna con reducción de ojos rojos ( ★

Utilice este modo cuando desee fotografiar personas contra un fondo nocturno para reducir el fenómeno de ojos rojos.

Sp

ZOOM DE ACERCAMIENTO SOBRE EL SUJETO (ZOOM DIGITAL)

El aumento máximo posible es 5x.

Modo de grabación y aumento del zoom

Cuando el modo de grabación está ajustado a SHQ, HQ o SQ1: 1x - 2.5x

Cuando el modo de grabación está ajustado a SQ2: 1x - 5x

1 Abra el cubreobjetivo.

La cámara se enciende en el modo de fotografía.

2 Presione △.

El monitor se enciende automáticamente.

3 Presione mientras observa su sujeto en el monitor.

4 Tome la foto mientras observa su sujeto en el monitor.

Las imágenes tomadas con el zoom digital pueden aparecer granuladas.

TOMAR FOTOS DE PRIMEROS PLANOS (MODO MACRO)

El modo macro le permite fotografiar un sujeto situado a una distancia de 25 – 60 cm. También podrá usar el modo macro para fotografiar un sujeto situado a una distancia de más de 60 cm. En este modo, esta cámara utiliza una menor abertura del objetivo y por lo tanto, es conveniente para tomar fotos en entornos brillantes, como montañas cubiertas de nieve bajo la luz resplandeciente del sol.

1 Abra el cubreobjetivo.
La cámara se enciende en el modo de fotografía.
2 Deslice la palanca de macro hacia
Para cancelar el modo macro, vuelva a deslizar la palanca hasta su posición original.
3 Presione 📄.
El monitor se enciende.
4 Tome la foto mientras observa su sujeto en el monitor.

USAR EL AUTODISPARADOR

Esta función es útil para tomar fotos cuando usted también desea incorporarse a la escena. Para fotografiar con autodisparador, coloque primero la cámara sobre un trípode.

1 Abra el cubreobjetivo.
La cámara se enciende en el modo de fotografía.
2 Presione
El monitor se enciende y el ajuste actual del autodisparador se visualiza.
3 Presione mientras se encuentre visualizado el ajuste actual del autodisparador.
Cada vez que presiona, el ajuste cambia entre ON y OFF.

4 Presione a fondo el botón disparador.

La lámpara del autodisparador se enciende durante aproximadamente 10 segundos, y luego comienza a parpadear. La foto será tomada después de parpadear durante 2 segundos junto con el tono de pitido.

122 Sp

Seleccione el modo de grabación más adecuado para su propósito (impresión, edición en un ordenador, edición de un sitio web, etc.).

Modos de grabación de imágenes fijas

Modo de grabación Descripción		Resolución (Número de pixels)	Calidad	Tamaño de archivo
SHQ(Calidad super alta)	• Utilice este modo cuando desea imprimir una imagen con alta calidad de impresión o en un tamaño grande, como A4 (21 cm ×29,7 cm), o para procesar imágenes en un ordenador.• La calidad de imagen es superior, pero el número de imágenes almacenables será menor. Se tarda más en almacenar las imágenes.	1600 × 1208 pixels*	Más claro	Más grande
HQ(Alta calidad)	• Utilice este modo cuando desee editar las imágenes en un ordenador o imprimirlas en tamaño postal.• Este es el modo de ajuste por omisión.	1600 × 1200 pixels*
SQ(Calidad estándar)	• Utilice este modo cuando desee adjuntar imágenes a un e-mail o simplemente para verlas en un ordenador.• Este es el modo de calidad estándar; por lo tanto, el número de imágenes que se pueden almacenar será mayor.	1024 × 768 pixels* en el modo SQ1 640 ×480 pixels* en el modo SQ2	Normal	Más pequeño

Sp

Modos de grabación de vídeo

Modo de grabación	Descripción	Resolución (Número de pixels)	Calidad	Tamaño de archivo
HQ(Alta calidad)	Puede grabar continuamente durante 15 segundos a la vez.	320 × 240 pixels*	Más claro	Más grande
SQ(Calidad estándar)	Puede grabar continuamente durante 60 segundos a la vez.	160 × 120 pixels*	Normal	Más pequeño

*El píxel es la unidad utilizada para expresar la resolución.

Sp

1 Visualice el menú superior en el modo de fotografía.

• Abra el cubreobjetivo.
  Presione

2 Presione para seleccionar.
3 Presione para seleccionar uno de los modos de grabación, y luego presione

Los modos de grabación para imágenes fijas son SHQ, HQ, SQ1 y SQ2; y para los vídeos son HQ y SQ.

El modo de grabación queda ajustado y el menú se cierra.

4 Tome la foto.

124 Sp

Usted puede reproducir las imágenes una tras otra en el monitor.

1 Presione con el cubreobjetivo cerrado.
El monitor se enciende y se visualiza la última imagen fotografiada.
(Reproducción de un solo cuadro)

2 Presione ◇ ◇.

: Se visualiza la imagen anterior.

: Se visualiza la imagen siguiente.

3 Presione para cancelar la reproducción.

El monitor y la cámara se apagan

Visualización rápida (Reproducción con doble clic)

Sp

Esta función le permite reproducir las imágenes mientras fotografía con el cubreobjetivo abierto. Esto es útil cuando desea verificar los resultados de la toma y volver a fotografiar rápidamente.

1 Presione rápidamente dos veces (doble clic) en el modo de fotografía.
La cámara entra inmediatamente en el modo de reproducción y se visualiza la última imagen tomada. (Reproducción de un solo cuadro)

2 Presione suavemente el botón disparador (a medias).

La cámara vuelve inmediatamente al modo de fotografía y usted podrá continuar fotografiando

Reproducción de primeros planos

Las imágenes visualizadas en el monitor se pueden ampliar a 1,5, 2, 2,5 ó 3 veces. Esta función es conveniente para verificar los detalles de la imagen capturada.

1 Presione 📣 con el cubreobjetivo cerrado.
Presione para seleccionar la imagen que desea ampliar.

2 Presione △.

Cada vez que presiona la imagen se amplía en la secuencia de

$$ 1. 5 x \rightarrow 2 x \rightarrow 2. 5 x \rightarrow 3 x. $$

1.5x → 2x → 2.5x → 3x. Sp 125

basic 3

3 Para entrar en el modo de desplazamiento, presione mientras se está visualizando la imagen ampliada.
Presione para desplazarse en la dirección correspondiente y visualizar la parte de la imagen que desea ver. Para salir del modo de desplazamiento, presione de nuevo.
4 Para volver a reproducción de un solo cuadro (1x), presione después de salir del modo de desplazamiento.

Visualización de índice

Esta función le permite visualizar varias imágenes en el monitor de manera simultánea. Es conveniente para encontrar rápidamente la imagen que desea ver. El número de imágenes puede ser 4, 9 ó 16.

1 Presione con el cubreobjetivo cerrado.
2 Presione para acceder al modo de visualización de índice.
3 Presionando del marco verde se mueve a la siguiente imagen, y presionando se mueve a la imagen anterior.
4 Para volver a reproducción de un solo cuadro, presione

REPRODUCIR VÍDEOS

1 Presione con el cubreobjetivo cerrado.
El monitor se enciende.
2 Presione para visualizar la imagen deseada con el indicador luego presione.
Se visualiza el menú superior.
3 Presione para seleccionar MOVIE PLAYBACK.
El vídeo se reproduce después que parpadee la lámpara verde a la derecha del visor, y los datos sean leídos por la cámara. Al llegar al final del vídeo, se volverá a visualizar automáticamente el comienzo del vídeo.
4 Presione ☐.
Se visualiza el menú MOVIE PLAYBACK.
PLAYBACK : Se reproduce otra vez el vídeo entero.
FRAME BY FRAME : El vídeo se reproduce manualmente cuadro por cuadro.
EXIT : Sale del modo MOVIE PLAYBACK.

126 Sp

5 Presione para seleccionar la operación deseada, y luego presione

Operaciones que tienen lugar cuando se selecciona FRAME BY FRAME

: Se visualiza el primer cuadro del vídeo.
: Se visualiza el último cuadro del vídeo.
: Se visualiza el cuadro siguiente. El vídeo se puede visualizar continuamente manteniendo presionado el botón.
: Se visualiza el cuadro anterior. El vídeo se puede visualizar continuamente hacia atrás manteniendo presionado el botón.
: Se visualiza el menú MOVIE PLAYBACK.

PROTEGER LAS IMÁGENES

Se recomienda proteger las imágenes importantes para no borrarlas involuntariamente.

1 Presione 📣 con el cubreobjetivo cerrado.
El monitor se enciende.
2 Presione para seleccionar la imagen que desea proteger.
3 Presione y luego presione.
Se visualiza el menú de modo.
4 Presione para seleccionar la pestaña PLAY, y luego presione ▶.
5 Presione para seleccionar, y luego presione.
6 Presione para seleccionar ON.
La imagen seleccionada ha quedado protegida.
Para cerrar el menú, presione 📄 dos veces.

Las imágenes protegidas no se pueden borrar mediante la función de borrado de un solo cuadro/todos los cuadros, pero se pueden borrar con la función de formateo.

Sp

Las imágenes grabadas también pueden ser borradas. Es posible borrar cuadro por cuadro o borrar simultáneamente todas las imágenes almacenadas en la memoria interna o en la tarjeta.

Una vez borradas, las imágenes no se pueden recuperar. Antes de efectuar el borrado, verifique cada imagen para no borrar involuntariamente las imágenes que desea conservar.

Borrar un solo cuadro

1 Presione 📄 con el cubreobjetivo cerrado.
El monitor se enciende.
2 Presione para seleccionar la imagen que desea borrar.
3 Presione ☐.
Se visualiza el menú superior.
4 Presione para seleccionar ERASE.
5 Presione para seleccionar YES, y luego presione. La imagen se borra y el menú se cierra.

Borrar todos los cuadros

1 Visualice el menú superior en el modo de reproducción.
- Presione con el cubreobjetivo cerrado.
Presione
2 Presione para seleccionar MODE MENU.
3 Presione para seleccionar la pestaña CARD, y luego presione ▶.
4 Presione para seleccionar CARD SETUP, y luego presione ▶.
5 Presione para seleccionar ALL ERASE, y luego presione.
6 Presione para seleccionar YES, y luego presione. Todas las imágenes se borran.

128 Sp

FORMATEAR (CONFIGURACIÓN DE LA TARJETA/CONFIGURACIÓN DE LA MEMORIA)

Esta función le permite formatear las tarjetas o la memoria interna. Al formatearlas, las tarjetas quedan preparadas para recibir los datos. Antes de utilizar tarjetas que no sean de Olympus o que hayan sido formateadas en un ordenador, deberá formatearlas con esta cámara.

• Todos los datos existentes, incluyendo los datos protegidos, se borran cuando se formatea la tarjeta o la memoria interna. Una vez borradas, las imágenes no se pueden recuperar, por lo tanto, asegúrese de no borrar datos importantes.
• No inserte la tarjeta para formatear la memoria interna.
• Para formatear la tarjeta, insértela de antemano antes de empezar a formatear.

1 Visualice el menú superior en el modo de fotografía.

- Abra el cubreobjetivo.

Presione.

Sp

2 Presione para seleccionar MODE MENU.

3 Presione para seleccionar la pestaña CARD, y luego presione.

4 Presione ▶.

5 Presione para seleccionar YES, y luego presione.

basie_sp.fm Page 130 Tuesday, February 5, 2002 11:52 AM AJUSTES DE IMPRESIÓN Especificando el número de impresiones deseado para cada imagen de la tarjeta y si desea imprimir o no la fecha y la hora, podrá imprimir las imágenes deseadas en concordancia con los datos de la orden de impresión, ya sea con una impresora DPOF compatible o en un establecimiento fotográfico DPOF. ¿Qué es DPOF? DPOF son las siglas de Digital Print Order Format. DPOF es un formato utilizado para registrar información sobre impresión automática desde las cámaras. Designando cuáles son las imágenes que desea imprimir, las mismas pueden ser impresas fácilmente en los establecimientos fotográficos DPOF compatibles o imprimirlas en su hogar con una impresora DPOF compatible. Sp Confirmar los datos de la orden de impresión Si los datos para la orden de impresión ya han sido almacenados en la tarjeta, aparece la pantalla PRINT ORDER SETTING, para que usted pueda optar entre reinicializar los datos o conservarlos. Si no hay datos almacenados para la orden de impresión, esta pantalla no aparecerá y usted podrá realizar la siguiente operación. Seleccione la orden de impresión de un solo cuadro o de todos los cuadros Seleccione si desea especificar separadamente el número de impresiones para cada cuadro seleccionado, o si desea una sola impresión de todos los cuadros. Ajustar el número de impresiones (sólo para la orden de un solo cuadro) Visualice el cuadro que desea imprimir y ajuste el número de impresiones. Ajustar los datos de impresión de fecha/hora Usted puede incluir en la impresión la fecha o la hora de la fotografía. Confirmar los datos de la orden de impresión Verifique el número de cuadros ordenados, el número total de impresiones, y los datos de impresión de fecha/hora. Para mayores detalles, consulte con el "Manual de Referencia" del CD-Rom. 130 Sp
    N{Su ordenador dispone de una ranura para tarjetas PC incorporada?}
    O{No}
    P{Si} --> Q{Su ordenador dispone de una unidad de disquetes incorporada?}
    R{No}
    S{Si} --> T{Utilice el adaptador para tarjetas PC opcional. *No es soportado por Windows NT4.0 o anterior. [CAMEDIA]]
    U["Consulte con el representante Olympus más cercano."] --> V["Para mayores detalles, consulte con el “Manual de Referencia” del CD-Rom."]

• Estuche para cámara
• Impresoras de fotografías P-400 y P-200 para cámaras digitales Olympus.
• Adaptador de CA
  • Tarjeta SmartMedia estándar (8/16/32/64/128MB)
• Adaptador de disco flexible
• Adaptador de tarjeta PC
• Unidad lectora/escritora de media extraíble de marca Olympus.
  • Pila NiMH
  • Cargador de pilas NiMH
• Baterías de litio CR-V3 de larga duración.

Visite el home page de Olympus para las últimas informaciones sobre los ítems opcionales.

http://www.olympus.com/

Sp

Sp 133

Sp

133

Monitor Causa posible Acciones correctivas
	La tarjeta no está insertada, o no puede ser reconocida.	Inserte una tarjeta, o insértela de manera correcta.Aunque no inserte la tarjeta, las imágenes pueden ser almacenadas en la memoria interna.
	No es posible grabar, reproducir o borrar las imágenes de esta tarjeta.	Limpie los contactos de color dorado con un papel limpiador (en venta en las tiendas del ramo) e inserte la tarjeta otra vez. Si el problema persiste, formatee la tarjeta. Si no puede formatear la tarjeta, no podrá utilizar tal tarjeta.
	Está prohibido escribir en esta tarjeta.	Si está fotografiando, retire el sello de protección contra escritura. Para mayor información, consulte el manual de instrucciones entregado con la tarjeta.
	No hay espacio libre en la tarjeta. Por lo tanto, no es posible fotografiar.	Reemplace la tarjeta o borre las imágenes no deseadas. Antes de borrar, transfiera las imágenes importantes a un ordenador.
	No hay espacio libre en la tarjeta, por lo tanto, no es posible grabar información nueva como datos para la orden de impresión y otras funciones.	Reemplace la tarjeta o borre las imágenes no deseadas. Antes de borrar, transfiera las imágenes importantes a un ordenador.
	No hay espacio libre en la tarjeta. Por lo tanto, no es posible fotografiar.	Inserte una tarjeta y copie las imágenes a la tarjeta, o borre las imágenes que no necesita.
	No hay espacio libre en la memoria interna, por lo tanto, no es posible grabar información nueva como datos para la orden de impresión y otras funciones.	Reemplace la tarjeta o borre las imágenes no deseadas. Antes de borrar, transfiera las imágenes importantes a un ordenador.
	No hay imágenes en la tarjeta.	No hay ninguna imagen contenida en la tarjeta. Grabe las imágenes.

134 Sp

NO PICTURE	No hay imágenes en la memoria interna.	No hay ninguna imagen contenida en la memoria interna. Grabe las imágenes.
PICTURE ERROR	La imagen seleccionada no puede ser reproducida en esta cámara.	Para verla, utilice el software de procesamiento de imágenes. Si esto no es posible, significa que el archivo de imágenes está parcialmente dañado.
CAMO SETUP POWER OFF TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT TOTAL NUMAT

Tipo de producto Cámara digital (para fotografía y visualización)
Sistema de grabaciónFija Grabación	digital, JPEG (de acuerdo con Reglas de Diseño para Sistema de Archivos de Cámara (DCF)), Formato de Orden de Impresión Digital (DPOF)Vídeo Soporta QuickTime Motion JPEG
Memoria Memoria interna (1 MB), SmartMedia (4 MB - 128 MB)*Todas las tarjetas excepto de 2 MB y 5 V.
Resolución de la imagen de grabación	1600 × 1208 pixels (SHQ)1600 × 1200 pixels (HQ)1024 × 768 pixels (SQ1)640 × 480 pixels (SQ2)
Número de imágenes almacenables(Cuando se utiliza una tarjeta de 8 MB)	Aprox. 5 cuadros (SHQ)Aprox. 16 cuadros (HQ)Aprox. 29 cuadros (SQ1)Aprox. 47 cuadros (SQ2)
Número de pixels efectivos	1.960.000 pixels
Elemento captador de imágenes	Elemento captador de imágenes CCD de estado sólido, de 1/3,2", 2.110.000 pixels (total)
Objetivo Objetivo Olympus	plus de 4,5 mm, f4,5 elementos en 5 grupos (equivalente a objetivo de 35 mm en una cámara de 35 mm)
Sistema fotométrico Medición ESP digital
Abertura f4, f8
Velocidad del obturador	1/2 a 1/2000 seg. (Modo escena nocturna: 1 seg.)
Alcance de disparo 0,6 m a (normal)0,25 m a 0,6 m (modo macro)
Visor Visor óptico de imagen real (con marca de referencia)
Monitor Pantalla LCD TFT a color de 1,6", 60.000 pixels

Sp

136 Sp

Tiempo de carga del flash	Aprox. 6 seg.
Conector exterior	DC-IN, conector USB (mini-B)
Sistema de calendario automático	Hasta 2099
Entorno de funcionamiento
Temperatura	0°C a 40°C (funcionamiento)-20°C a 60°C (almacenamiento)
Humedad 30%	a 90% (funcionamiento)10% a 90% (almacenamiento)
Fuente de alimentación	Cuatro pilas alcalinas AA (R6), pilas de litio, pilas NiMH o pilas NiCdO dos baterías de litio CR-V3O adaptador de CA (opcional)* No se pueden usar pilas de manganeso (cinc-carbón).
Dimensiones 124 mm (An) x 65 mm (Al) x 44,5 mm (Pr)(excluyendo los salientes)
Peso 190 g (sin pilas ni	tarjeta)

Las especificaciones se encuentran sujetas a cambios sin previo aviso ni obligación alguna por parte del fabricante.
