MANUAL DE USUARIO AVH221EX PIONEER

CAMÉRA DE RECUL. TOUTE AUTRE

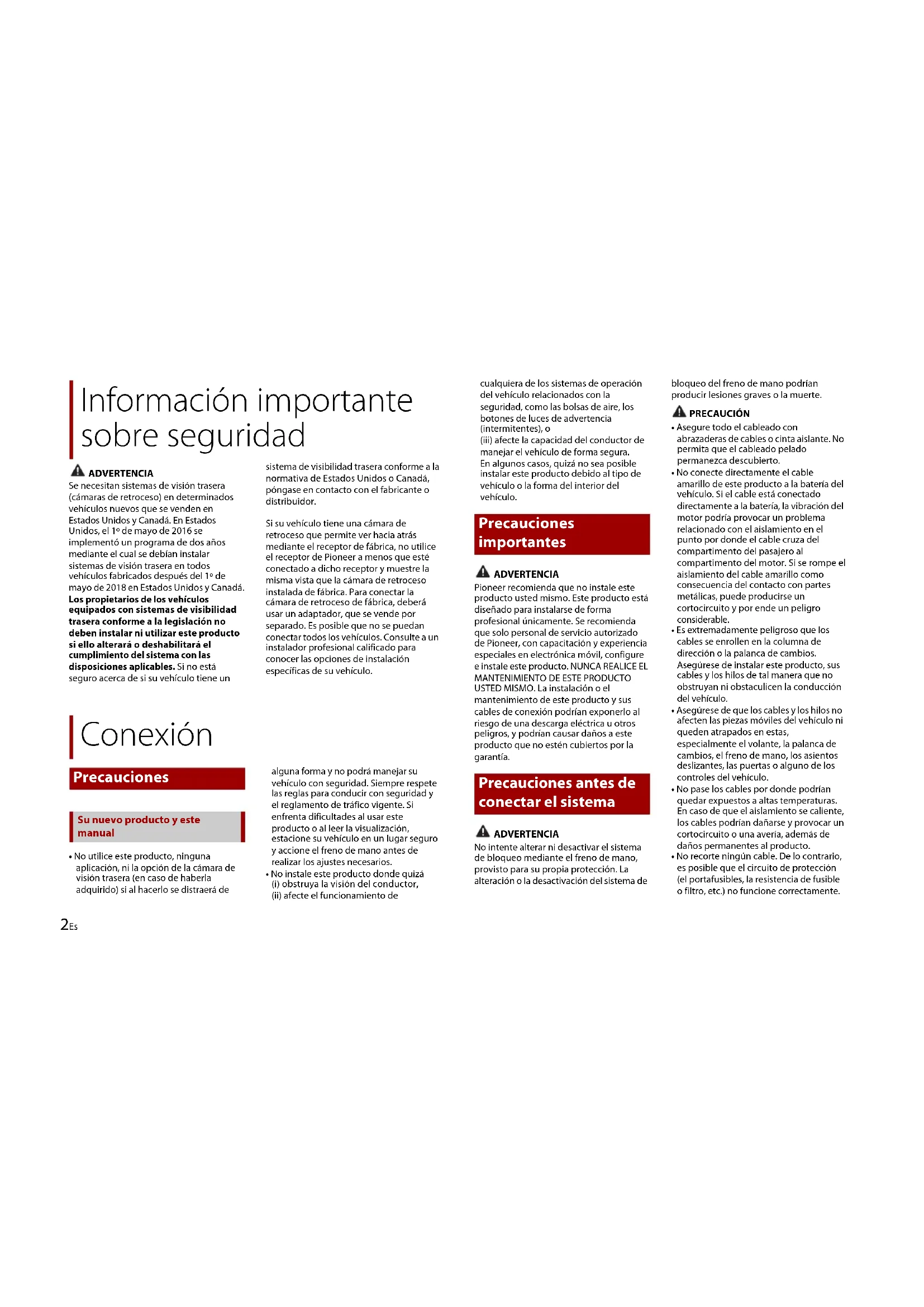

• Suivant le modèle de véhicule, la longueur du câble de microphone peut être insuffisante lorsque vous montez le microphone sur le pare-soleil. Le cas échéant, installez le microphone sur la colonne de direction. Installation à l’aide des trous de vis sur le côté de ce produit Laissez un espace suffisant 5cm 5cm Installer le microphone Le microphone est monté sur le pare- soleil. Le microphone est monté sur la colonne de direction. Utilisez les serre-câbles vendus séparément pour fixer le fil à l’intérieur du véhicule, si nécessaire. Pour l’installation, contactez votre détaillant ou Pioneer un centre agréé pour obtenir de l’aide.2Es ADVERTENCIA Se necesitan sistemas de visión trasera (cámaras de retroceso) en determinados vehículos nuevos que se venden en Estados Unidos y Canadá. En Estados Unidos, el 1º de mayo de 2016 se implementó un programa de dos años mediante el cual se debían instalar sistemas de visión trasera en todos vehículos fabricados después del 1º de mayo de 2018 en Estados Unidos y Canadá. Los propietarios de los vehículos equipados con sistemas de visibilidad trasera conforme a la legislación no deben instalar ni utilizar este producto si ello alterará o deshabilitará el cumplimiento del sistema con las disposiciones aplicables. Si no está seguro acerca de si su vehículo tiene un sistema de visibilidad trasera conforme a la normativa de Estados Unidos o Canadá, póngase en contacto con el fabricante o distribuidor.Si su vehículo tiene una cámara de retroceso que permite ver hacia atrás mediante el receptor de fábrica, no utilice el receptor de Pioneer a menos que esté conectado a dicho receptor y muestre la misma vista que la cámara de retroceso instalada de fábrica. Para conectar la cámara de retroceso de fábrica, deberá usar un adaptador, que se vende por separado. Es posible que no se puedan conectar todos los vehículos. Consulte a un instalador profesional calificado para conocer las opciones de instalación específicas de su vehículo.• No utilice este producto, ninguna aplicación, ni la opción de la cámara de visión trasera (en caso de haberla adquirido) si al hacerlo se distraerá de alguna forma y no podrá manejar su vehículo con seguridad. Siempre respete las reglas para conducir con seguridad y el reglamento de tráfico vigente. Si enfrenta dificultades al usar este producto o al leer la visualización, estacione su vehículo en un lugar seguro y accione el freno de mano antes de realizar los ajustes necesarios.• No instale este producto donde quizá (i) obstruya la visión del conductor, (ii) afecte el funcionamiento de Información importante sobre seguridad Conexión Precauciones Su nuevo producto y este manual cualquiera de los sistemas de operación del vehículo relacionados con la seguridad, como las bolsas de aire, los botones de luces de advertencia (intermitentes), o (iii) afecte la capacidad del conductor de manejar el vehículo de forma segura.En algunos casos, quizá no sea posible instalar este producto debido al tipo de vehículo o la forma del interior del vehículo. ADVERTENCIA Pioneer recomienda que no instale este producto usted mismo. Este producto está diseñado para instalarse de forma profesional únicamente. Se recomienda que solo personal de servicio autorizado de Pioneer, con capacitación y experiencia especiales en electrónica móvil, configure e instale este producto. NUNCA REALICE EL MANTENIMIENTO DE ESTE PRODUCTO USTED MISMO. La instalación o el mantenimiento de este producto y sus cables de conexión podrían exponerlo al riesgo de una descarga eléctrica u otros peligros, y podrían causar daños a este producto que no estén cubiertos por la garantía. ADVERTENCIA No intente alterar ni desactivar el sistema de bloqueo mediante el freno de mano, provisto para su propia protección. La alteración o la desactivación del sistema de bloqueo del freno de mano podrían producir lesiones graves o la muerte. PRECAUCIÓN

• Asegure todo el cableado con abrazaderas de cables o cinta aislante. No permita que el cableado pelado permanezca descubierto.• No conecte directamente el cable amarillo de este producto a la batería del vehículo. Si el cable está conectado directamente a la batería, la vibración del motor podría provocar un problema relacionado con el aislamiento en el punto por donde el cable cruza del compartimento del pasajero al compartimento del motor. Si se rompe el aislamiento del cable amarillo como consecuencia del contacto con partes metálicas, puede producirse un cortocircuito y por ende un peligro considerable.• Es extremadamente peligroso que los cables se enrollen en la columna de dirección o la palanca de cambios. Asegúrese de instalar este producto, sus cables y los hilos de tal manera que no obstruyan ni obstaculicen la conducción del vehículo.• Asegúrese de que los cables y los hilos no afecten las piezas móviles del vehículo ni queden atrapados en estas, especialmente el volante, la palanca de cambios, el freno de mano, los asientos deslizantes, las puertas o alguno de los controles del vehículo.• No pase los cables por donde podrían quedar expuestos a altas temperaturas. En caso de que el aislamiento se caliente, los cables podrían dañarse y provocar un cortocircuito o una avería, además de daños permanentes al producto.• No recorte ningún cable. De lo contrario, es posible que el circuito de protección (el portafusibles, la resistencia de fusible o filtro, etc.) no funcione correctamente. Precauciones importantes Precauciones antes de conectar el sistema3Es Español

• Nunca suministre alimentación a otros productos electrónicos recortando el aislamiento del cable de alimentación de este producto y tomando corriente a partir de él. La capacidad nominal del cable quedará superada y provocará un sobrecalentamiento.

• Utilice esta unidad con una batería de 12 V y puesta a tierra negativa únicamente. De lo contrario, quizá se produzca un incendio o una avería.

• Para evitar cortocircuitos en el sistema eléctrico, asegúrese de desconectar el cable de la batería (–) antes de la instalación. ADVERTENCIA

• Cuando la salida de las bocinas se use en cuatro canales, utilice bocinas de más de 50 W (entrada máxima de potencia) y entre 4 Ω y 8 Ω (valor de impedancia). No utilice bocinas de 1 Ω a 3 Ω para esta unidad.

• Cuando la salida de las bocinas traseras se use en un subwoofer de 2 Ω, utilice bocinas de más de 70 W (entrada máxima de potencia). *Consulte la sección relativa a la conexión para conocer el método correcto.

• El cable negro es la tierra. Al instalar esta unidad o un amplificador de potencia (se vende por separado), asegúrese de conectar primero el cable de tierra. Asegúrese de que el cable de tierra esté conectado correctamente a las piezas metálicas de la carrocería del vehículo. El cable de tierra del amplificador de potencia y el de esta unidad o de cualquier otro dispositivo deben conectarse al vehículo por separado, con tornillos distintos. Si el tornillo de puesta a tierra se afloja o se cae, podría provocar un incendio, humo o fallas.

• Al sustituir el fusible, asegúrese de utilizar solo un fusible del régimen nominal dispuesto para este producto.

• Este producto no puede instalarse en un vehículo que no cuente con la posición ACC (accesorio) en el interruptor de encendido.

• Para evitar cortocircuitos, cubra el cable desconectado con cinta aislante. Es de especial importancia aislar todos los cables de las bocinas que no se utilicen; de lo contrario, quizá produzcan un cortocircuito.

• Para conectar un amplificador de potencia u otros dispositivos a este producto, consulte el manual del producto que desea conectar. Antes de instalar este producto Para evitar daños Cable de tierra AMPLIFICADOR DE POTENCIA Otros dispositivos (otro dispositivo electrónico en el vehículo) Piezas metálicas de la carrocería del vehículo *1 No se suministra para esta unidad Posición ACC Sin posición ACC

• El símbolo gráfico que se encuentra en el producto significa corriente continua.

• Cuando se enciende el interruptor de encendido (ACC ON), se envía una señal de control a través del cable azul/blanco. Conéctelo al terminal de control remoto de sistema externo del amplificador de potencia, al terminal de control de relé de la antena automática o al terminal de control de potencia del amplificador de antena (máx. 300 mA 12 V cc). La señal de control se envía a través del cable azul/ blanco, incluso si se desconecta la fuente de audio. Micrófono de 3 m Este producto Clavija de conexión de la antena Entrada remota con cable Conectar a la interfaz de control del volante de su vehículo. Para más detalles, consulte a su distribuidor. Fuente de alimentación Fusible (10 A) Salida delantera Salida trasera Salida del altavoz de bajos A la fuente de alimentación Cable de alimentación Amarillo Al terminal de suministro de energía, independientemente de la posición de la llave de encendido. Rojo Al terminal eléctrico controlado por la llave de encendido (12 V cc) ENCENDIDO/APAGADO. Naranja/blanco Al terminal del interruptor de iluminación. Negro (tierra) A la carrocería (metálica) del vehículo. Violeta/blanco De los dos cables conectados al faro trasero, conecte aquel cuya tensión cambie cuando la palanca de cambios esté en la posición de REVERSA (R). Esta conexión permite a la unidad detectar cuando el vehículo se esté moviendo hacia adelante o hacia atrás. Azul/blanco Aviso para el cable azul/blanco Panel trasero Cable de alimentación4Es Conéctelo al terminal de control del amplificador de potencia del sistema (máx. 300 mA 12 V cc). Verde claro Se utiliza para detectar el estado de CONEXIÓN/DESCONEXIÓN del freno de mano. Este cable debe conectarse al lado de la fuente de alimentación del interruptor del freno de mano. Lado de la fuente de alimentación Interruptor del freno de mano Lado de tierra Realice estas conexiones cuando use un subwoofer sin el amplificador opcional. A la fuente de alimentación Cable de alimentación Izquierda Derecha Altavoz frontal Altavoz trasero Blanco Blanco/negro Gris Gris/negro Verde Verde/negro Violeta Violeta/negro Subwoofer (4 Ω) Cuando utilice un subwoofer de 2 Ω, asegúrese de conectar el subwoofer a los cables violeta y violeta/negro de esta unidad. No conecte nada a los cables verde y verde/negro. Sin usar. Subwoofer (4 Ω) × 2 NOTAS

• Cuando se conecte un subwoofer a este producto en lugar de una bocina trasera, cambie el ajuste de salida trasera en el ajuste inicial. La salida del subwoofer de este producto es monoaural. Para obtener información detallada, consulte el Manual de operación.

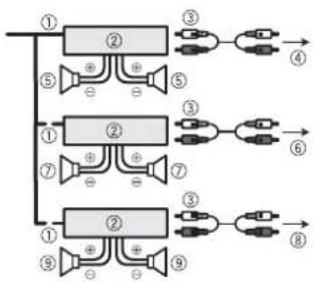

• Con un sistema de dos bocinas, no conecte nada a los cables de bocina que no estén conectados a ninguna bocina. Importante Los cables de bocinas no se utilizan cuando esta conexión está en uso. Cables de bocinas Amplificador de potencia (se vende por separado) Sin amplificador interno Importante Los altavoces frontales y traseros son salidas de las entradas de sonido cuando esta conexión está en uso. Control remoto del sistema Conéctelo al cable Azul/blanco. Amplificador de potencia (se vende por separado) Conéctelo al cable RCA (se vende por separado) A salida trasera Altavoz trasero A salida frontal Altavoz frontal A la salida del Subwoofer Subwoofer NOTAS

• Puede cambiar la salida RCA del subwoofer dependiendo de su sistema de subwoofer.

• La salida del subwoofer de este producto es monoaural. NOTA Para obtener información detallada sobre cómo conectar un dispositivo externo mediante un cable que se vende por separado, consulte el manual del cable. Puerto USB USB cable de extensión de 1,5 m Cable de interfaz USB para iPod/iPhone (CD-IU52) (se vende por separado) iPhone con conector Lightning Con amplificador interno iPod/iPhone y teléfono inteligente iPod/iPhone con conector Lightning Conexión mediante el puerto USB5Es Español Puerto USB USB cable de extensión de 1,5 m Cable de interfaz USB para iPod/iPhone (CD-IU51) (se vende por separado) iPhone con conector de 30 clavijas Puerto USB USB cable de extensión de 1,5 m USB - cable micro USB (tipo USB A - micro USB B) (suministrado con CD- MU200 (se vende por separado)) Cable USB tipo C (tipo USB A - USB C) (suministrado con CD-CU50 (se vende por separado)) Teléfono inteligente NOTA La longitud del cable micro USB B de tipo USB A no puede superar los 2 m y el tipo USB A a USB C no puede superar los 4 m, según la norma sobre cables USB. Al usar un cable en condiciones distintas de las anteriores, es posible que la unidad principal no funcione correctamente. Acerca de la cámara de visión trasera Al utilizar la cámara de visión trasera, la imagen de visión trasera se cambia automáticamente desde el video moviendo la palanca de cambios a REVERSA (R). El modo Vista de cámara también le permite observar qué está detrás de usted cuando conduce. ADVERTENCIA USE ESTA FUNCIÓN SOLO PARA DAR MARCHA ATRÁS O VER UN REFLEJO DE LA CÁMARA DE VISIÓN TRASERA. CUALQUIER OTRO USO PODRÍA PRODUCIR LESIONES O DAÑOS. PRECAUCIÓN

• Es posible que la imagen de la pantalla se vea invertida.

• Con la cámara de visión trasera, puede observar los vehículos de gran volumen o dar marcha atrás y estacionarse en un lugar estrecho. No la utilice con fines de entretenimiento.

• Es posible que los objetos percibidos en la visión trasera parezcan estar más cerca o más lejos de lo que están en realidad. iPhone con conector de 30 clavijas Conexión mediante el puerto USB Teléfono inteligente (dispositivo Android™) Conexión mediante el puerto USB Cámara

• Es posible que difiera ligeramente el área de imagen de las imágenes de pantalla completa mostradas al dar marcha atrás o revisar la parte trasera del vehículo. Cámara de visión trasera (ND-BC8) (se vende por separado) A la salida de video Cable RCA (suministrado con ND-BC8) Este producto Entrada de la cámara de vista posterior (R.C IN) Fuente de alimentación Cable de alimentación Violeta/blanco (REVERSE-GEAR SIGNAL INPUT) Consulte la sección correspondiente al Cable de alimentación en la página 3. NOTAS

• Para montar la cámara, siga las instrucciones de montaje de la cámara. Use una cámara cuyo cable de alimentación se conecte al interruptor ACC.

• Conecte solo la cámara de visión trasera a R.C IN. No conecte ningún otro equipo.

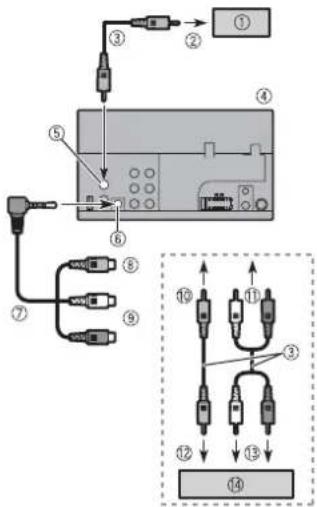

• Se necesitan algunos otros ajustes adecuados para utilizar las cámaras de visión trasera. Para obtener información detallada, consulte el Manual de operación. Visualización trasera con conectores de entrada RCA A la entrada de video Cables RCA (se vende por separado) Este producto Salida de vídeo (V OUT) Entrada AUX Cable AV con minienchufe (se vende por separado) Amarillo Rojo, blanco Al amarillo Al rojo, blanco A la salida de video Componente de video externo y la visualización6Es A las salidas de audio Componente de video externo (se vende por separado) NOTA Se necesita el ajuste adecuado para utilizar el componente de video externo. Para obtener información detallada, consulte el Manual de operación. ADVERTENCIA NUNCA instale la pantalla trasera en un lugar que le permita al conductor ver la fuente de video mientras conduce. La salida de video posterior de este producto sirve para conectar una pantalla y permitir a los pasajeros de los asientos traseros ver la fuente de video. PRECAUCIÓN Asegúrese de usar un cable AV de minienchufe (se vende por separado) para la conexión. Si usa otros cables, la posición de conexión podría diferir lo que puede ocasionar que se distorsionen las imágenes y el sonido. L : Audio izquierdo (blanco)R : Audio derecho (rojo)V : Video (amarillo)G : Tierra PRECAUCIÓN Nunca instale este producto en lugares donde, o de modo que:

• El conductor o los pasajeros pudieran lesionarse si el vehículo se detiene de repente.

• Pudiera estorbar al conductor al manejar el vehículo; por ejemplo, en el piso delante del asiento del conductor o cerca del volante o la palanca de cambios.

• Para garantizar la instalación adecuada, asegúrese de utilizar las piezas suministradas de la forma especificada. En caso de que haya piezas no suministradas con este producto, utilice piezas compatibles del modo especificado después de que su distribuidor haya corroborado la compatibilidad de la pieza. Si se utilizan piezas distintas a las suministradas o a las compatibles, podrían dañar las piezas internas de este producto o podrían aflojarse y provocar el desprendimiento del producto.

• No instale este producto donde quizá (i) obstruya la visión del conductor, (ii) afecte el funcionamiento de cualquiera de los sistemas de operación del vehículo relacionados con la seguridad, como las bolsas de aire, los botones de luces de advertencia (intermitentes), o (iii) afecte la capacidad del conductor de manejar el vehículo de forma segura.

• Nunca instale este producto frente a, ni a un lado de, el tablero, una puerta, ni el pilar a partir del que se abriría una de las bolsas de aire de su vehículo. Para obtener información sobre el área de apertura de las bolsas de aire delanteras, consulte el manual de instrucciones del vehículo.

• Comuníquese con su distribuidor más cercano para saber si es necesario hacer orificios u otras modificaciones al vehículo para la instalación.

• Antes de realizar una instalación definitiva de este producto, conecte temporalmente el cableado para confirmar que las conexiones sean correctas y el sistema funcione adecuadamente.

• No instale este producto en lugares sometidos a altas temperaturas o humedad, como: –Lugares cercanos a un calefactor, conducto de ventilación o aire acondicionado. –Lugares expuestos a la luz solar directa; por ejemplo, arriba del tablero. –Lugares que podrían estar expuestos a la lluvia; por ejemplo, cerca de la puerta o en el piso del vehículo.

• Instale este producto de forma horizontal sobre una superficie con una tolerancia de entre 0 y 30 grados. Instalación Precauciones antes de la instalación Antes de la instalación Notas acerca de la instalación7Es Español

• Cuando se lleve a cabo la instalación, para garantizar la correcta dispersión del calor al utilizar este producto, asegúrese de dejar un espacio amplio detrás del panel trasero y enrollar los cables sueltos para que no obstruyan las aberturas de ventilación. 1 Fije este producto al soporte de montaje de radio de fábrica. Coloque este producto de modo que sus orificios de tornillo coincidan con los del soporte y apriete los tornillos en los tres puntos de cada lado. Utilice tornillos de cabeza segmentada (5 mm × 9 mm) o tornillos de cabeza embutida (5 mm × 9 mm), en función de la forma de los orificios roscados del soporte. Soporte de montaje de radio de fábrica Si la uña obstruye la instalación, puede doblarla y apartarla. Tablero o consola Tornillo de cabeza segmentada o tornillo de cabeza embutida Asegúrese de utilizar los tornillos suministrados con este producto.

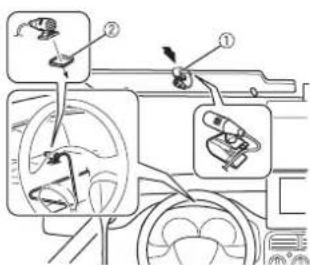

• Instale el micrófono en el lugar donde esté correctamente orientado y a la distancia correcta para facilitar al máximo la detección de la voz del conductor.

• Asegúrese de apagar (ACC OFF) el producto antes de conectar el micrófono.

• Según el modelo del vehículo, el largo del cable del micrófono puede ser muy corto cuando monte el micrófono en la visera. En estos casos, instale el micrófono en la columna de dirección. Instalación mediante los orificios de tornillo del lateral de este producto Dejar un espacio amplio 5cm 5cm Instalación del micrófono El micrófono está montado en la visera. El micrófono está montado en la columna de dirección. Utilice abrazaderas que se venden por separado para fijar el cable donde sea necesario dentro del vehículo. Para la instalación, póngase en contacto con su distribuidor o con una Pioneer estación de servicio autorizada para obtener asistencia.© 2019 PIONEER CORPORATION. All rights reserved. © 2019 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés.
