Tipo de producto	Bodega para vino
Marca y modelo	Hoover HWCB 45
Capacidad de botellas	24 botellas (máx.)
Rango de temperatura	5 °C a 18 °C (ajuste en incrementos de 1 °C)
Temperatura predeterminada	12 °C
Alimentación eléctrica	220-240 V ~ 50 Hz
Clase climática	SN, N, ST, T (10 °C a 43 °C)
Refrigerante	R600a (inflamable)
Dimensiones (aprox.)	A 845 x An 595 x P 580 mm
Peso (aprox.)	35 kg
Iluminación interior	LED (clase energética G)
Alarma de puerta abierta	Sí (se activa después de 5 minutos)
Alarma de temperatura	Sí (visualización HI / LO)
Modo de ahorro de energía (ECO)	Sí (apaga pantalla e iluminación)
Función de memoria	Sí (recuerda el ajuste después de un corte)
Reversibilidad de la puerta	Sí (apertura izquierda o derecha)
Tipo de instalación	Libre o integrada (empotrable)
Material de los estantes	Madera (5 estantes extraíbles)
Filtro de carbón	Sí (reemplazable, según modelo)
Garantía (UE)	2 años
Limpieza recomendada	Agua tibia y bicarbonato de sodio
Disponibilidad de piezas de repuesto	Termostato, sensores, placa electrónica, manijas, bisagras, estantes, juntas de puerta

Preguntas frecuentes - HWCB 45 HOOVER

¿Cuál es la capacidad de la bodega para vino Hoover HWCB 45?

La bodega para vino puede contener hasta 24 botellas estándar.

¿Cómo ajustar la temperatura?

Use los botones + y - en el panel de control para aumentar o disminuir la temperatura en incrementos de 1 °C. El rango va de 5 °C a 18 °C.

¿Qué hacer si la bodega para vino no enfría lo suficiente?

Verifique que la temperatura esté correctamente ajustada, que la puerta esté bien cerrada, que la junta sea hermética y que el aparato no esté expuesto a una fuente de calor o al sol. Asegúrese también de que la ventilación no esté obstruida.

¿Cómo invertir el sentido de apertura de la puerta?

Desatornille la bisagra superior e inferior, retire la puerta, mueva el interruptor de iluminación y la placa de instalación al otro lado, luego vuelva a montar la puerta invirtiendo las bisagras. Consulte el manual para los pasos detallados.

¿Por qué suena la alarma?

La alarma se activa si la puerta ha estado abierta más de 5 minutos o si la temperatura interior supera 23 °C (visualización HI) o baja de 0 °C (visualización LO).
Cierre la puerta o ajuste la temperatura.

¿Cómo activar el modo de ahorro de energía (ECO)?

Presione una vez la tecla ECO. La iluminación interior y la pantalla LED se apagan, solo el indicador del compresor permanece encendido. Para salir del modo, presione la tecla nuevamente.

¿Cómo limpiar el interior de la bodega para vino?

Desconecte el aparato, retire los estantes y limpie las superficies con agua tibia y bicarbonato de sodio (aproximadamente 2 cucharadas por litro de agua). Enjuague y seque cuidadosamente. Nunca use productos abrasivos.

¿Cuál es la temperatura ideal para conservar el vino?

Para la mayoría de los vinos, se recomienda una temperatura entre 12 °C y 14 °C. Los vinos espumosos se degustan alrededor de 6-10 °C, los blancos secos alrededor de 8-10 °C y los tintos alrededor de 16-18 °C.

¿Qué hacer en caso de corte de corriente?

Evite abrir la puerta. La mayoría de los cortes breves no afectan la temperatura. Si el corte dura varias horas, verifique el estado del vino y consúmalo rápidamente si es necesario.

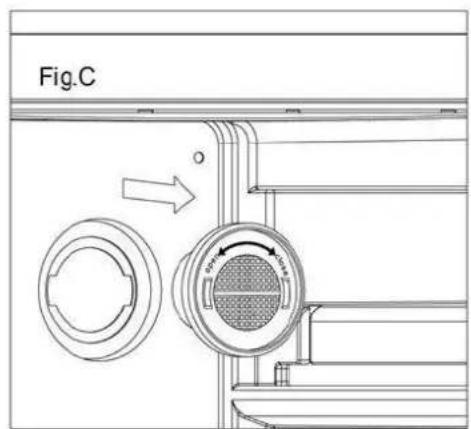

¿Cómo cambiar el filtro de carbón?

El filtro se encuentra en la esquina superior izquierda. Retire los dos estantes superiores, gire el filtro en sentido antihorario, retírelo e inserte el nuevo girando en sentido horario para bloquearlo.

MANUAL DE USUARIO HWCB 45 HOOVER

Gracias por comprar este producto.

Antes de utilizar el frigorífico, lea con atención el manual de instrucciones para aprovechar al máximo sus prestaciones. Guarde toda la documentación para utilizarla más adelante o para otros propietarios. Este producto es para uso doméstico o para aplicaciones similares exclusivamente; por ejemplo:

- Cocina para el personal de tiendas, oficinas y otros lugares de trabajo - Fincas rústicas, clientes de hoteles, moteles y otros entornos residenciales - Habitaciones de huéspedes (Bed and Breakfasts) - Servicios de catering y aplicaciones similares no destinadas a la venta al por menor

Este electrodoméstico solo debe utilizarse para conservar alimentos. Cualquier otro uso se considera peligroso y el fabricante no se responsabilizará cuando se incumplan las instrucciones. Asimismo, se recomienda tomar nota de las condiciones de la garantía.

INFORMACIÓN DE SEGURIDAD

Lea atentamente las instrucciones de funcionamiento e instalación. Contienen información importante sobre cómo instalar, utilizar y mantener este electrodoméstico. El fabricante no se hace responsable si no se cumplen las instrucciones y advertencias. Guarde todos los documentos para consultas o propietarios futuros.

• No conecte el electrodoméstico a la red eléctrica hasta retirar por completo todos los embalajes y protectores para el transporte. Mantenga a los niños alejados del embalaje y de sus partes. Los cartones plegables y el film plástico suponen un peligro de asfixia.
• Si el electrodoméstico se ha transportado en horizontal, espere al menos 4 horas antes de encenderlo para que el aceite del compresor se asiente.
• Cuando reciba el electrodoméstico, compruebe que no está dañado y que todos los componentes y accesorios se encuentran en perfecto estado.
• No dañe el circuito de refrigerante.
• Mantenga despejadas las ranuras de ventilación de la carcasa del electrodoméstico o de la estructura integrada.
• No utilice agua para limpiar la zona del compresor; pase meticulosamente un trapo seco antes de limpiar para evitar que se oxide.
• Este electrodoméstico es pesado: manipúlelo con la ayuda de otra persona.
• Instale y nivele el electrodoméstico en un área adecuada para su tamaño y uso.
• Asegúrese de que la información eléctrica de la etiqueta de características coincida con la fuente de alimentación. Si no es así, póngase en contacto con un electricista.
• Este electrodoméstico funciona mediante una fuente de alimentación de 220-240 V CA/50 Hz. Una fluctuación anómala del voltaje puede provocar que el electrodoméstico no se ponga en marcha, o que se dañe el control de temperatura o el compresor, o que se oiga un ruido anómalo durante el funcionamiento. En tal caso, se debe instalar un regulador automático.
• Solo para el Reino Unido: El cable de alimentación de este electrodoméstico está equipado con un enchufe de 3 cables (a tierra) que se ajusta a una toma de corriente estándar de 3 cables (a tierra). No corte ni desmonte la tercera patilla (toma de tierra). Una vez instalado el electrodoméstico, el enchufe debe ser accesible.
• Asegúrese de que el cable eléctrico no quede atrapado bajo el electrodoméstico durante y después de su transporte/traslado para evitar cortes o daños en el cable. Para evitar riesgos, el fabricante, su representante de servicios o cualquier otra persona cualificada deben reemplazar cualquier cable de alimentación que esté dañado.
• No instale el electrodoméstico en lugares húmedos, con grasa o polvo, ni lo exponga a la luz solar directa y al agua.
• No instale el electrodoméstico cerca de calentadores o materiales inflamables.
• Para electrodomésticos con compartimento congelador: en caso de corte del suministro eléctrico, no abra la puerta. Los alimentos congelados no deben verse afectados si el corte dura menos que las horas indicadas en la etiqueta de valores (tiempo de aumento de la temperatura). Si el corte se prolonga durante más tiempo, debe procederse a la comprobación de los alimentos y consumirse de inmediato; también se pueden cocinar y volver a congelar.
• Si le resulta difícil abrir la puerta del electrodoméstico justo después de cerrarla, no se preocupe. Esto se debe a la diferencia de presión que debe ecualizarse para permitir que la puerta vuelva a abrirse normalmente transcurridos unos minutos.
• No almacene medicamentos, bacterias ni agentes químicos en el electrodoméstico. Este aparato es un electrodoméstico: no se recomienda almacenar materiales que requieran temperaturas extremas.
• No tire del cable ni lo doble demasiado; tampoco debe tocar el enchufe con las manos mojadas.
• No almacene productos que contengan propelentes inflamables (p. ej.: aerosoles) o sustancias explosivas en el electrodoméstico. ¡Peligro de explosión!
• No coloque artículos inestables (objetos pesados, recipientes llenos de agua) en la parte superior del frigorífico, a fin de evitar lesiones personales causadas por caídas o descargas eléctricas causadas por el contacto con el agua.
• No utilice aparatos eléctricos dentro de los compartimentos para la conservación de alimentos del electrodoméstico, a menos que sean del tipo que recomienda el fabricante.
• Para evitar cortes o lesiones, no toque los elementos internos de refrigeración, sobre todo con las manos húmedas.
• Aquí están en riesgo los niños, las personas con capacidades físicas, mentales o sensoriales limitadas y las personas con conocimientos inadecuados sobre el funcionamiento seguro de este electrodoméstico. Compruebe que los niños y las personas vulnerables hayan entendido los riesgos. Una persona responsable de la seguridad debe supervisar o instruir a los niños y a las personas vulnerables que utilicen este electrodoméstico. Solo los niños mayores de 8 años pueden usar este electrodoméstico.
• Los niños no deben jugar con el electrodoméstico.
• Está permitido que los niños de 3 a 8 años de edad carguen o descarguen este aparato.
• PARA electrodomésticos con compartimento congelador: no almacene líquidos embotellados o enlatados (especialmente bebidas carbonatadas) en el congelador. Las botellas y las latas pueden explotar!
• PARA electrodomésticos con compartimento congelador: nunca se ponga alimentos congelados en la boca directamente desde el congelador. ¡Peligro de quemaduras por baja temperatura!
• Mantenga las piezas de plástico y la junta de la puerta limpias de aceite y grasa. De lo contrario, las partes plásticas y la junta de la puerta se volverán porosas.
• Antes de realizar cualquier operación, desconecte el cable eléctrico de la toma de corriente.
• No utilice aparatos mecánicos ni otros medios para acelerar el proceso de descongelación y siga las recomendaciones del fabricante.
• No utilice objetos afilados o puntiagudos, como cuchillos o tenedores, para quitar el hielo. Nunca utilice secadores de pelo, calentadores eléctricos u otros aparatos eléctricos para descongelar el electrodoméstico.
• Se recomienda mantener limpio el enchufe. Cualquier acumulación excesiva de polvo en el enchufe podría originar un incendio.
• No intente reparar, desarmar o modificar este electrodoméstico por su cuenta. En caso de necesitar reparación, póngase siempre en contacto con nuestro servicio de atención al cliente.
• Supervise a los niños mientras se realizan tareas de limpieza o mantenimiento en el electrodoméstico.
• No limpie los estantes de cristal fríos con agua caliente. El cambio repentino de temperatura puede causar que el vidrio se rompa.
• ADVERTENCIA: Los tubos del circuito de refrigeración transportan una pequeña cantidad de refrigerante ecológico pero inflamable (R600a) y gas aislante (ciclopentano). No daña la capa de ozono y no aumenta el efecto invernadero. Si se producen fugas de refrigerante, este puede causar lesiones en los ojos o inflamarse.
• En caso de producirse daños en el circuito de refrigerante:
• Apague el electrodoméstico y desenchúfelo de la red eléctrica.
• Mantenga las llamas abiertas y/o las fuentes de ignición alejadas del electrodoméstico.
• Ventile la habitación durante varios minutos.
• Informe al servicio de atención al cliente.
• ADVERTENCIA: No dañe el enchufe o el cable de alimentación; esto podría provocar incendios o descargas eléctricas.
• ADVERTENCIA: No utilice tomas de corriente múltiples portátiles ni fuentes de alimentación portátiles. No recomendamos el uso de cables prolongadores ni adaptadores con varias tomas.
• No intente sentarse o ponerse de pie en la parte superior del electrodoméstico. Esto podría dañarlo o sufrir lesiones personales. Este electrodoméstico no se puede instalar apilado sobre otros.
• El electrodoméstico es un producto diseñado y fabricado para el uso doméstico.
• Solo pueden usarse piezas originales suministradas por el fabricante. El fabricante garantiza que solo estas piezas cumplen los requisitos de seguridad.
• Abrir la puerta durante un tiempo prolongado puede provocar un aumento significativo de la temperatura en los compartimentos del electrodoméstico.
• Limpie regularmente las superficies que puedan entrar en contacto con alimentos y los sistemas de drenaje accesibles.
• Limpie los depósitos de agua si no se han utilizado durante 48 horas. Enjuague el sistema de agua conectado al suministro de agua si no se ha extraído agua durante 5 días.
• Guarde la carne y el pescado crudos en recipientes adecuados en el frigorífico, para evitar que estén en contacto con otros alimentos o goteen sobre ellos.
• Los compartimentos de congelación de dos estrellas (si el aparato dispone de ellos) son adecuados para conservar alimentos precongelados, guardar o hacer helados y producir cubitos de hielo.
• Los compartimentos de una, dos y tres estrellas (si el aparato dispone de ellos) no son adecuados para congelar alimentos frescos.
• Para evitar la aparición de moho, el aparato se debe apagar, descongelar, limpiar y secar, además de dejar la puerta abierta, cuando vaya a permanecer vacío durante largos periodos de tiempo.
• En el caso de los armarios para la conservación de vinos: Aparato destinado a utilizarse exclusivamente para la conservación de vinos.
• En el caso de los aparatos de libre instalación: Este aparato no está destinado a utilizarse como aparato encastrable
• En el caso de los aparatos sin compartimento de cuatro estrellas: Este aparato no es adecuado para la congelación de productos alimenticios

Desguace de electrodomésticos antiguos

Este electrodoméstico tiene la marca de conformidad con la Directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE).

Los RAEE contienen sustancias contaminantes (que pueden tener consecuencias negativas para el medio ambiente) y componentes básicos (que pueden reutilizarse). Es importante someter los RAEE a procedimientos específicos para eliminar y desechar de forma correcta todos los contaminantes, además de recuperar y reciclar todos los materiales.

Todos personalmente somos importantes cuando se trata de garantizar que los RAEE no se conviertan en un problema ambiental. Para ello, es fundamental respetar algunas reglas básicas:

• Los RAEE no deben tratarse como residuos domésticos.
• Los RAEE deben depositarse en los puntos de recogida pertinentes que gestionan los municipios o las empresas autorizadas. En algunos países existe un servicio de recogida de RAEE de gran tamaño.

En muchos países se puede entregar el electrodoméstico antiguo al comprar otro nuevo en el establecimiento, que debe recogerlo de forma gratuita siempre que se trate de un aparato equivalente y que tenga las mismas funciones que el suministrado.

Conformidad

Al colocar la marca en este producto, declaramos, bajo nuestra propia responsabilidad, el cumplimiento de todos los requisitos europeos en materia de seguridad, salud y medio ambiente, establecidos en la legislación para este producto.

Garantía

La garantía mínima es: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino Unido, 1 año para Rusia, 3 años para Suecia, 2 años para Serbia, 5 años para Noruega, 1 año para Marruecos y 6 días para Argelia. En Túnez no se requiere garantía legal.

Ahorro energético

Para ahorrar más energía, recomendamos lo siguiente:

• Instale el electrodoméstico en un lugar con buena ventilación, que esté lejos de fuentes de calor y no quede expuesto a la luz solar directa.
• Procure no guardar alimentos calientes en el frigorífico para evitar que la temperatura interior aumente y el compresor funcione de manera continua. No introduzca demasiados alimentos para garantizar una circulación de aire adecuada.
• Descongele el electrodoméstico si tiene hielo para poder mejorar la transferencia del frío. Si se corta la corriente eléctrica, es aconsejable mantener las puertas del frigorífico cerradas.
• Abra las puertas o manténgalas abiertas lo menos posible.
• Evite ajustar temperaturas demasiado bajas.
• Elimine el polvo de la parte trasera del electrodoméstico.

Fuente de luz reemplazable (sólo LED) por un profesional. Este producto contiene una fuente de luz con clase de eficiencia energética G.

> Antes de utilizar la cámara de vinos

• Quite el embalaje exterior e interior.
• Antes de conectar la cámara de vinos a la corriente, compruebe que repose en vertical durante 2 horas aproximadamente. Esto reducirá la probabilidad de que la manipulación durante el transporte ocasione averías en el sistema de refrigeración.
• Limpie las superficies interiores con un paño suave humedecido en agua templada.
• Cuando deseche el electrodoméstico, hágalo en un centro autorizado.

> Instalación de la cámara de vinos

• Este electrodoméstico está diseñado para instalarse de manera autónoma o integrado (completamente empotrado) (consulte la pegatina de la parte trasera de este electrodoméstico).
• Este aparato está diseñado para guardar vino o bebidas exclusivamente.
• Coloque la cámara de vinos en el suelo, en un lugar que pueda soportar su peso cuando está completamente llena. Para nivelar la cámara de vinos, ajuste la pata delantera de la parte inferior de la cámara.
• Este electrodoméstico utiliza refrigerante inflamable. La tubería de refrigerante no debe dañarse durante el transporte. Sitúe la cámara de vinos lejos de la luz solar directa y de fuentes de calor (estufas, calentadores, radiadores, etc.). La luz del sol puede afectar al revestimiento acrílico, mientras que las fuentes de calor pueden provocar un aumento del consumo de electricidad. Una temperatura ambiente muy fría también puede hacer que el aparato no funcione correctamente. Evite instalar el aparato en zonas húmedas.
• Conecte la cámara en una toma de pared correctamente conectada a tierra y exclusiva. Bajo ninguna circunstancia deben cortarse ni quitarse la tercera clavija del cable de alimentación. Si tiene cualquier duda o pregunta sobre alimentación o tomas de tierra, consulte a un electricista cualificado o a un centro de servicio profesional autorizado.

>Atención

• Guarde el vino en botellas herméticamente cerradas.
• No sobrecargue el armario. No abra la puerta a menos que sea necesario.
• No cubra los estantes con papel de aluminio o cualquier otro material que pueda obstaculizar la circulación del aire.
• Cuando la cámara vaya a permanecer sin utilizar durante largos periodos de tiempo, se recomienda dejar la puerta entreabierta después de efectuar una limpieza exhaustiva para permitir la circulación de aire por el interior del armario con el fin de evaporar la condensación que se genere, evitar moho o malos olores.

> Límites de temperatura ambiente del lugar

Este electrodoméstico está diseñado para configurarse a la temperatura ambiente especificada para la clase de temperatura que se indica en la placa de características.

• Templada extendida (SN): «Aparato de refrigeración destinado a utilizar a temperaturas ambiente de entre 10°C y 32°C »
• Templada extendida (SN): «Aparato de refrigeración destinado a utilizar a temperaturas ambiente de entre 10°C y 32°C »
• Subtropical (ST): «Aparato de refrigeración destinado a utilizar a temperaturas ambiente de entre 16°C y 38°C »
• Tropical (T): «Aparato de refrigeración destinado a utilizar a temperaturas ambiente de entre 16 °C y 43 °C»

FUNCIONAMIENTO DE SU CÁMARA DE VINOS Y CONFIGURACIÓN DEL MANDO DE TEMPERATURA

Instrucciones del sistema de control

• Botón "

Para controlar el encendido/apagado de la luz interior

• Botón "

Para aumentar (calentar) la temperatura en incrementos de 1°C

Botón

Para bajar (enfriar) la temperatura en incrementos de 1°C

• Botón "

Modo de ahorro de energía

• Botón " D

Compresor en pantalla de operación

• Ventana de visualización LED

Para ajustar el valor de la temperatura establecida.

Ajuste de los mandos de temperatura

El rango de temperatura es de 5°C 18°C.

• El ajuste de temperatura de conformidad es de 12°C .
• Cuando el sistema introduce la temperatura configurada. Cada vez que se pulsa el botón o, el ajuste de temperatura aumenta o se reduce 1° C . El ajuste de temperatura deja de aumentar o disminuir cuando se alcanza el ajuste de temperatura máximo de 18° C y mínimo de 5° C .
• Si desea conocer la temperatura real, pulse o durante 3 horas, el panel de visualización mostrará la temperatura real. Después de 5 horas, mostrará la temperatura de ajuste.

Luz Interior

• Con el fin de reducir el consumo de electricidad, la luz LED dentro de esta captura de vinos se apagará automáticamente cuando se cierre la puerta. Si prefiere que la luz LED permanezca encendida continuamente, esto es posible. Mantenga pulsada la parte inferior de "LUZ" durante 5 segundos; la pantalla mostrará "LP". Después de 4 segundos, la pantalla volverá a la normalidad y la luz permanecerá encendida hasta que se apague manualmente.
• Si desea anular esta y ahora energía (recomendado), mantenga pulsado el botón "LUZ" durante 5 segundos; la pantalla mostrará "LF". Después de 4 segundos, la pantalla volverá a la normalidad y la luz se apagará automáticamente antes de 10 minutos (si la lámpara de vinos está equipada con el interruptor de la puerta. La luz se enciende cuando se abra la puerta y se apaga al cerrar la puerta).

>Modo ECO

Pulse esta parte inferior una vez para entrar en el modo de ahorro de energía.

Modo ECO: modo de ahorro de energía en el que tanto la luz interior como las luces del panel de control están apagadas (excepto la luz indicadora del compresor). La pantalla LED también está apagada hasta que se cambia la temperatura usando las teclas, y esto se mantiene durante 5 segundos y luego se apaga de nuevo. El compresor también se retrasa 5 horas para ahorrar energía.

Pulse esta parte inferior de nuevo para salir del modo de ahorro de energía y volver al modo predeterminado.

> NOTA:

• Si el aparato se desenchufa, se corta la corriente o se apaga, hay que esperar de 3 a 5 horas antes de encenderlo de nuevo. Si intenta ponerlo en marcha antes de que transcurra este intervalo de tiempo, la cámara de vinos/bebidas no se encenderá.
• Cuando utilice la cámara de vinos/bebidas por primera vez o la encienda después de haberla tenido apagada durante mucho tiempo, puede producirse una diferencia de algunos grados entre la temperatura seleccionada y la indicada en el LED. Esto es normal y se debe a la duración del tiempo de activación. La cámara de vinos/bebidas volverá a la normalidad después de unas horas de funcionamiento.

> Instrucciones de la referencia

• Función de recuperación de temperatura

En caso de corte eléctrico, la cámara de vinos puede recordar los ajustes de temperatura anteriores. La temperatura de la cámara volverá a la configuración anterior cuando se restablezca la electricidad.

• Alarma de tiempo excesivo de apertura de la puerta

Cuando olvide cerrar la puerta o la puerta no está completamente cerrada, la alarma del zumbador suena después de 5 minutos. Cierre la puerta por completo y evite que el frío se pierda.

• Alarma de temperatura

Si la temperatura interior es superior a 23°C , se muestra "HI" en el panel de visualización y la alarma del zumbador suena después de una hora continuamente. Informa que la temperatura interior es demasiado alta. Verifique el motivo.

Si la temperatura interior es inferior a 0°C , se muestra "LO" en el panel de visualización, la alarma del zumbador y la luz indicadora de mal funcionamiento al mismo tiempo.

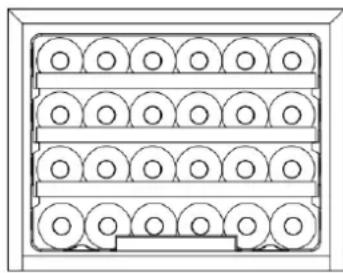

Diagrama de almacenamiento

Compruebe el diagrama de almacenamiento relacionado con la configuración real del producto.

Total: 24 botellas (máx.)

La configuración que ahora requiere más energía es colocar estantes en el producto. Consulta las imágenes anteriores.

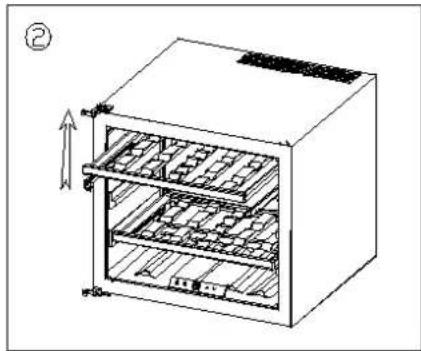

>Estantes

Retire los estantes de montaje; vea a continuación:

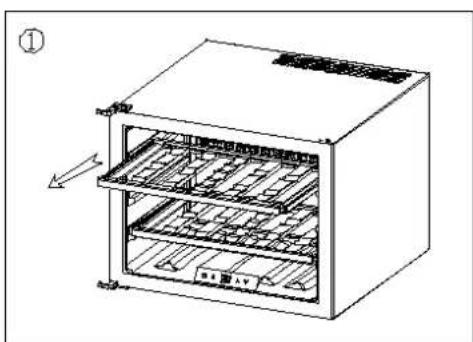

1. Tire del estante hacia delante hasta que se detenga, como se muestra en ①. 2. Luego, levante los estantes que se extraen unos 20 mm, como se muestra en ②, y se puedan sacar fácilmente.

Al instalar los estantes, los soportes de estantes alinean las cuatro esquinas de la ranura en la guía para montar fácilmente los estantes.

Nota: Si la botella supera la longitud de 300,5 mm, las botellas deben colocarse de lado en el estante y en el fondo del separador.

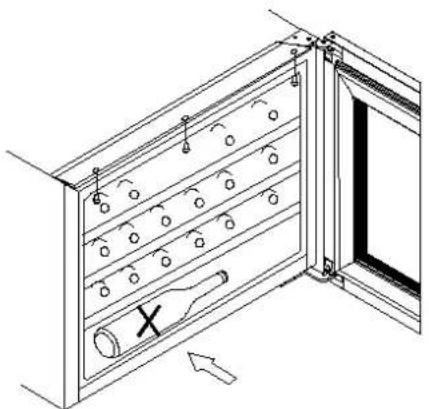

> Atención a la colocación de las botellas de vino

• Estos estantes fueron diseñados con ranuras cóncavas. Las botellas de vino altas también se pueden almacenar de forma transversal en los estantes de madera.

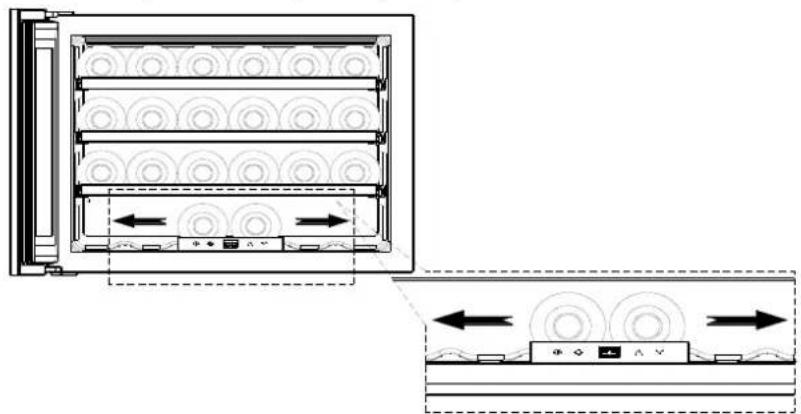

PRECAUCIÓN

¡No guarde las botellas cruzadas en el suelo de la cámara! De lo contrario, las botellas podrían caerse cuando se abre la puerta del aparato y esto podría causar lesiones o daños materiales.

Este electrodoméstico tiene puertas reversibles, pero se entrega con la puerta que se abre a la izquierda. Siga las instrucciones a continuación para cambiar la puerta de manera que abra a la derecha.

(1) Bisagra superior (2) Interruptor de luz de puerta (3) Placa de ubicación (4) Soporte (5) Bisagra inferior

Mueva el aparato y colóquelo a una altura equivalente a 200 mm aproximadamente para sostener el armario. Esto se usa para hacer espacio para la puerta, ya que la puerta es más grande que el armario.

1. Abra la puerta en un ángulo de 90 grados. Retire los 4 tornillos y la bisagra superior (1) de la parte superior izquierda del armario; luego retire la puerta del armario y coloque la puerta en un lugar seguro (Fig.1).
2. Retire el interruptor de la luz de la puerta (2) con los 2 tornillos de la parte central inferior de la puerta; luego vuelva a instalar en la dirección opuesta el interruptor de la luz de la puerta (2) con los 2 tornillos de la parte central inferior de la puerta (Fig.2).
3. Retire la placa de ubicación (3) con tornillos de la parte inferior derecha de la puerta, y luego instale la placa de ubicación con el tornillo en la dirección diagonal (parte superior derecha de la puerta) (Fig.2).
4. Incline la cámara de vinos 45 grados y retire los tornillos y la bisagra inferior (5) de la parte inferior derecha del armario. Retire los tornillos y el soporte (4) de la parte inferior izquierda del armario; luego instale el soporte (4) en la parte inferior derecha del armario. (Fig.3/4)
5. Instale la bisagra superior (1) en la parte inferior izquierda de la puerta. (Fig.4)
6. Gire la puerta 180 grados (Fig.5).
7. Instale la bisagra inferior (5) con los tornillos en la parte superior izquierda del armario; alinee la puerta con el armario (Fig.6);

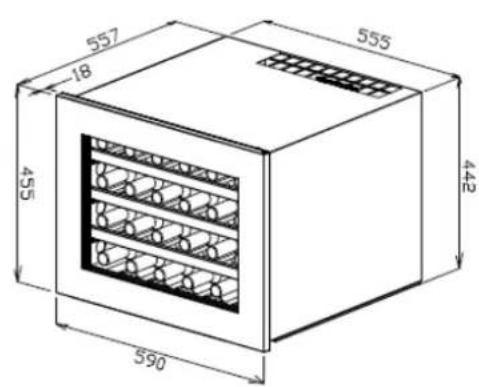

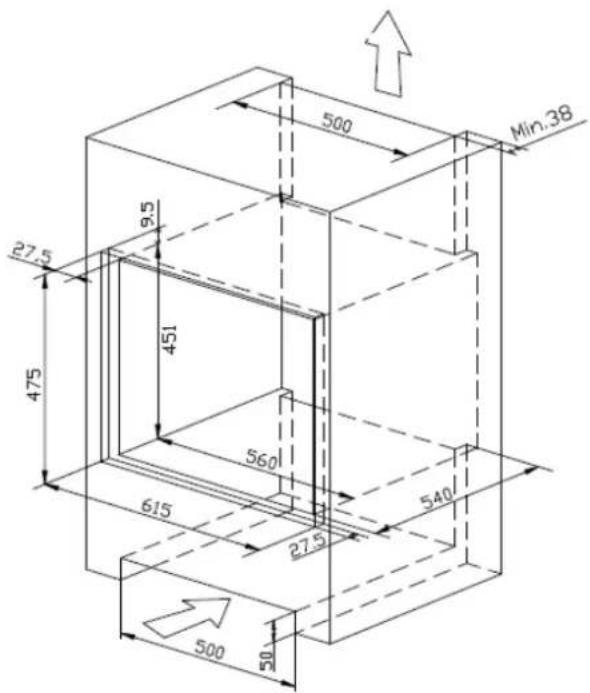

Especificaciones de instalación empotrada

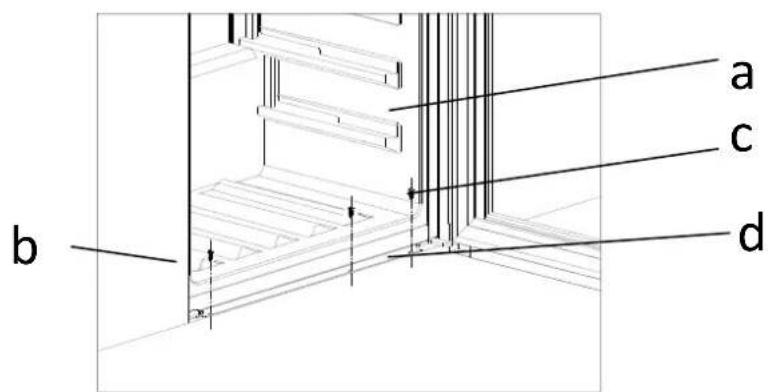

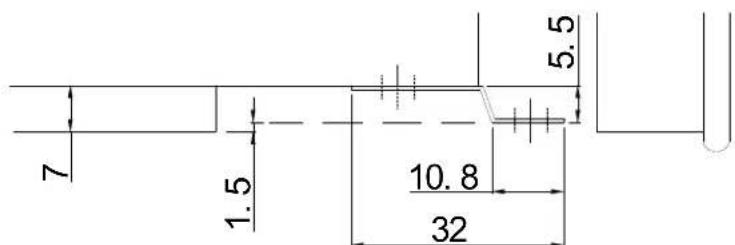

Cómo fijar el soporte de fijación inferior

1. Instale la cámara de vinos (a) en el armario (b) en la posición correcta.

1. Fije los tornillos (c) al soporte de fijación inferior con el destornillador.
2. Consulte el manual de instrucciones de la página 10 para saber cómo fijar el soporte de fijación superior

Limpieza de la cámara de vinos

• Apague y desenchufe la cámara de vinos. A continuación, extraiga todos los elementos, incluidos los estantes y la rejilla.
• Limpie las superficies interiores con una solución de agua caliente y bicarbonato sódico. Para preparar la solución deben utilizar 2 cucharadas de bicarbonato por cada cuarto de litro de agua.
• Limpie los estantes con una solución de detergente suave.
• Escurra bien la esponja o el trapo cuando limpie la zona de los mandos o cualquier componente eléctrico.
• Limpie el exterior del armario con agua caliente y detergente líquido suave. Aclare bien y seque con un paño suave que esté limpio.

> Cómo sustituir el filtro de carbón vegetal (si está presente en su aparato)

• Los filtros de carbón vegetal se encuentran en la esquina superior izquierda de cada zona del armario de vinos.
• Abra la puerta y retire los 2 estantes superiores (consulte Retirar los estantes). Gire el bajo según la Figura A.
• Según la Figura B, el filtro debe alinearse con las muescas como se muestra. Retire el filtro (Fig. C).
• Inserte el filtro de reemplazo y gírelo según la Fig. A para bloquearlo en su posición.
• Vuelva a instalar los estantes.

Corte de electricidad

• La mayoría de los fallos eléctricos se solucionan en unas cuantas horas y no deben afectar a la temperatura del aparato si abre muy pocas veces la puerta. Si el suministro de electricidad queda interrumpido durante un período de tiempo más largo, debe tomar las medidas necesarias para proteger los contenidos almacenados.

Vacaciones

• Vacaciones cortas: deje la cámara de vinos encendida durante las vacaciones de menos de tres semanas de duración. Vacaciones largas: si el aparato no se va a utilizar durante varias horas, saque todos los elementos y apáguelo. Limpie y seque meticulosamente el interior. Para evitar la aparición de moho y malos olores, deje la puerta ligeramente entreabierta; bloquéela si fuera necesario.

> Desplazamiento de la cámara de vinos

• Extraiga todos los elementos.
• Asegure con cinta todos los elementos sueltos (estantes) del interior del aparato.
• Recoja la pata ajustable en la base para evitar daños.
• Cierre la puerta con cinta.
• Asegúrese de que el aparato permanece seguro en posición vertical durante el transporte. Proteja también el exterior del aparato con una manta o similar.

> Consejos para ahorrar energía

• La cámara de vinos debe situarse en el lugar más fresco de la sala, lejos del calor que generan los aparatos y de la luz solar directa.

¿Problemas con la cámara de vinos/bebidas?

Puede solucionar fácilmente muchos de los problemas comunes de la cámara de vinos/bebidas y ahorrarse el coste de la llamada al servicio técnico. Antes de llamar al servicio técnico, intente resolver el problema siguiendo las recomendaciones que se indican a continuación.

Guía de solución de problemas

PROBLEMA	POSIBLE CAUSA
La*cárma de vinos/bebidas no funciona.	No está enchufada. El electrodoméstico está apagado. Disyuntor desconnectado o fusible quemado.
La*cárma de vinos/bebidas no enfiña lo suficiente.	Compruebe el ajuste del mando de temperatura. Dependiendo de las conditiones ambientales, es posible que deba selecciónar una configuración diferente. La puerta se abre con demasiada Frequencia. La puerta no está cerrada del todo. La junta de la puerta no create un cierre estanco.
Se enciende y se apaga con Frequencia.	La temperature ambiente es más alta de lo normal. Se ha introducido una gran�性idad de cosas en la*cárma de vinos/bebidas. La puerta se abre con demasiada Frequencia. La puerta no está cerrada del todo. El mando de temperatura no se has configurado correctamente. La junta de la puerta no create un cierre estanco.
La luz no funciona.	No está enchufada. Disyuntor desconnectado o fusible quemado. La bombilla se ha quemado. La luz está apagada.
Vibraciones.	Compruebe que la*cárma de vinos/bebidas está plana.
Parece que la*cárma de vinos/bebidas haceblemado ruido.	Las vibraciones你能deberse al flujo de refrigerante, loquel es normal. Al final de cada ciclo, pueda escuchar el sonido que produce el flujo de refrigerante en la*cárma de vinos/bebidas. La contracción y la expansión de las paredes internas你能darcuerir estallidos ochasquidos. La*cárma de vinos/bebidas no está nivelada.
La puerta no cierra correctamente.	Laámara de vinos/bebidas no está技术水平ada. La puerta se hacaeado de lado y se ha instalado correctamente. La junta está sucia. Los estantes no están en su situó.

Para ponerse en contacto con la asistencia técnica, visite nuestro sitio web: https://corporate.haier-europe.com/en/. En la sección "websites", elija la marca de su producto y su país. Será redirigido al sitio web específico donde podrá encontrar el número de teléfono y el formulario para contactar con la asistencia técnica.

> Disponibilidad de repuestos

• Termostatos, sensores de temperatura, placas de circuitos impresos y fuentes luminosas, durante un periodo de, como mínimo, siete años tras la introducción en el mercado de la última unidad del modelo.
• Mangos de puerta, bisagras, bandejas y cestos, durante un periodo de, como mínimo, siete años, y juntas de puerta durante un periodo de, como mínimo, diez años tras la introducción en el mercado de la última unidad del modelo;

Ajustes de temperatura recomendados

Para almacenarTodo TIPO DE VINOS	12 °C to 14 °C
Para almacenarTodo TIPO DE VINOS
Champán NV, espumoso	6 °C
Champán Vintage	10 °C
Blanco seco con semillón, Sauvignon Blanc	8 °C
Blanco Gewürztraminer seco, Riesling	10 °C
Blanco Chardonnay seco	10 °C
Chardonnay Vintage	14 °C
Vino dulce Sauternes Monbazillac, uvas heladas de cosecha tardía	10 °C
Vinos dulces origen Sauternes	14 °C
Beaujolais	13 °C
Pinot Noir	16 °C
Tinto Pinot Noir Vintage	18 °C
Tinto Cabernet, Merlot, francés, australiano, neozelandés, chileno, argentino, italiano, español, californiano	18 °C
Tinto Garnacha, Syrah	16 °C

Para más información sobre el producto, consulte https://eprel.ec.europa.eu/ o escanee el QR en la etiqueta energética suministrada con el aparato.

Antes de usar el refrigerador de vino

Pulse esta tecla una vez para entrar en el modo de ahorro de energía

Temperatura recomendada para bebidas
